高中物理人教版 (2019)必修 第三冊2 閉合電路的歐姆定律課時訓練

這是一份高中物理人教版 (2019)必修 第三冊2 閉合電路的歐姆定律課時訓練，共29頁。試卷主要包含了概念理解，電動勢與電壓的對比等內容，歡迎下載使用。
考點1：對電動勢的理解
1．概念理解
（1）電源的種類不同，電源提供的非靜電力性質不同，一般有化學力、磁場力(洛倫茲力)、渦旋電場力等。
（2）不同電源把其他形式的能轉化為電能的本領是不同的。電動勢在數值上等于非靜電力將1 C正電荷在電源內從負極搬運到正極所做的功，也就是1 C的正電荷所增加的電勢能。
（3）電動勢是標量，電源內部電流的方向，由電源負極指向正極。
（4）公式E＝eq \f(W,q)是電動勢的定義式而不是決定式，E的大小與W和q無關，是由電源自身的性質決定的。電動勢不同，表示將其他形式的能轉化為電能的本領不同，例如，蓄電池的電動勢為2 V，表明在蓄電池內移送1 C的電荷時，可以將2 J的化學能轉化為電能。
2．電動勢與電壓的對比
3.電源的連接
（1）n個完全相同的電源串聯：電源的總電動勢E總＝nE，電源的總內阻r總＝nr。
（2）n個完全相同的電源并聯：電源的總電動勢E總＝E，電源的總內阻r總＝eq \f(r,n)。
【例1】鉛蓄電池的電動勢為2 V，一節干電池的電動勢為1.5 V，將鉛蓄電池和干電池分別接入電路，兩個電路中的電流分別為0.1 A和0.2 A。試求兩個電路都工作20 s時間，電源所消耗的化學能分別為多少？哪一個把化學能轉化為電能的本領更大？
【技巧與方法】
1 電源的電動勢是表征電源把其他形式的能轉化為電能的本領大小的物理量，即非靜電力移送相同電荷量的電荷做功越多，則電動勢越大。
2 公式E＝ eq \f(W,q)中W為非靜電力做的功，而E的大小與W、q無關。
3 電源電動勢的大小是由電源本身性質決定的，不同種類的電源電動勢的大小不同。
【針對訓練】
【變式1】關于電源和電動勢，下列說法中正確的是（ ）
A．在電源內部非靜電力把正電荷從正極移動到負極
B．對于給定的電源，移動正電荷非靜電力做功越多，電動勢就越大
C．電動勢是反映電源把其他形式的能轉化為電能本領強弱的物理量
D．電動勢越大，說明非靜電力在電源內部把正電荷從負極向正極移送電荷量越多
【變式2】某手機的說明書標明該手機電池的電動勢為3.7V，容量為4000mA·h，待機時間為20天，該說明書還標明，用該手機播放視頻的時間是15h，由此下列說法正確的是（ ）
A．電池容量表示電池能夠輸出的總電能
B．若給此手機充電電流為2A，則4h可充滿
C．該電池能給手機提供4.0V電壓
D．該手機播放視頻時的電流為待機時電流的32倍
【變式3】(多選)如圖所示為一塊手機電池的背面印有的一些信息，下列說法正確的是( )
A．該電池的容量為500 mA·h，表示電池儲存能量的多少，mA·h為能量單位
B．該電池的電動勢為3.6 V
C．該電池在工作1小時后達到的電流為500 mA
D．若電池以10 mA的電流工作，可用50小時

考點2：對閉合電路歐姆定律的理解
1．閉合電路的歐姆定律
（1）原始表達式：I＝eq \f(E,R＋r)。
（2）常用變形公式：E＝IR＋Ir，E＝U外＋U內，U外＝E－Ir。
（3）適用范圍
I＝eq \f(E,R＋r)適用于外電路為純電阻的閉合電路；U外＝E－Ir既適用于外電路為純電阻的閉合電路，也適用于外電路為非純電阻的閉合電路。
2．路端電壓與負載的關系
（1）公式(對純電阻電路)：U外＝IR＝E－Ir＝E－eq \f(E,R＋r)r。
①當外電路斷開時，R→∞，U內＝0，U外＝E，此為直接測量電源電動勢的依據。
②當外電路短路時，R＝0，I＝eq \f(E,r)(稱為短路電流)，U外＝0。由于r很小，電路中電流很大，容易燒壞電源，這是嚴禁把電源兩極不經負載直接相接的原因。
（2）路端電壓U外與外電阻R之間的關系
對某一給定的閉合電路來說，電流、路端電壓、內電壓隨外電阻的改變而改變，變化情況如下(↑表示增大，↓表示減小)。
（3）路端電壓與電流的關系圖像
①由U外＝E－Ir可知，U外-I圖像是一條斜向下的直線，如圖所示。
當R減小時，I增大，路端電壓減小，當外電路短路時，R等于零，此時電路中的電流最大，I0＝eq \f(E,r)，路端電壓等于零。
②縱軸的截距等于電源的電動勢E；橫軸的截距等于外電路短路時的電流，即I0＝eq \f(E,r)。
③直線斜率的絕對值等于電源的內阻，即r＝eq \f(E,I0)＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))，eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))越大，表明電源的內阻越大。
④圖線中某點橫、縱坐標的乘積UI為電源的輸出功率，即圖中矩形的面積表示電源在路端電壓為U時的輸出功率。
【例2】如圖所示，電源電壓恒定，閉合開關后，將滑動變阻器的滑片從左向右移動的過程中，下列說法正確的是（ ）
A．電壓表V1的示數變小，電壓表V2的示數不變
B．電流表A的示數變大，電壓表V2的示數變大
C．電壓表V2示數的變化量小于電壓表V1示數的變化量
D．電壓表V1的示數和電流表A的示數比值不變
【例3】（多選）如圖是某電源的路端電壓與電流的關系圖線，下面結論正確的是（ ）
A．電源的電動勢為B．電源的內阻為
C．電源的短路電流為D．電流為時的外電阻是
【例4】如圖所示，M為一線圈電阻RM=0.5Ω的電動機，R=8Ω，電源電動勢E=10V，當S斷開時，電流表的示數I1=1A，當開關S閉合時，電流表的示數為I2=3A。求：
（1）電源內阻r；
（2）開關S斷開時，電阻R消耗的功率P；
（3）開關S閉合時，通過電動機M的電流大小IM。
【技巧與方法】
閉合電路問題的求解方法
1 分析電路特點：認清各元件之間的串、并聯關系，特別要注意電壓表測量哪一部分的電壓，電流表測量哪個用電器的電流。
2 求干路中的電流：若各電阻阻值和電動勢都已知，可用閉合電路的歐姆定律直接求出，也可以利用各支路的電流之和來求。
3 應用閉合電路的歐姆定律解決問題時，應根據部分電路的歐姆定律和電路的串、并聯特點求出部分電路的電壓和電流。
【針對訓練】
【變式1】（多選）如圖，直線 A 為某電源的 U-I 圖線，曲線 B 為某小燈泡 D1的 U-I 圖線的一部分，用該電源和小燈泡 D1組成閉合電路時，燈泡 D1恰好能正常發光，則下列說法中正確的是（ ）
A．此電源的內阻為Ω
B．燈泡 D1 的額定電壓為 3V，功率為 6W
C．電源的效率為 75%
D．把燈泡 D1換成阻值為 1Ω的定值電阻，電源的輸出功率將變大
【變式2】如圖所示的是握力計的原理圖，其中彈簧上端和滑動變阻器滑片固定在一起，間有可收縮的導線，是保護電阻，電壓表示數會隨壓力變化而變化。則當握力增加時，電壓表的示數將（ ）
A．變大B．變小
C．不變D．無法確定
【變式3】如圖所示，閉合電鍵后，理想電壓表示數為2V，理想電流表示數是之間的某個值。一段時間后，電阻發生了斷路，兩表的示數變?yōu)?.5V和1.5A。已知電源電動勢E=6V，R3=1Ω，問：
（1）電阻R1的阻值是多少？
（2）電源內電阻r是多少？
（3）電阻R2阻值是多少？
【變式4】如圖所示的電路中，電源電動勢E＝6V，內阻r＝1Ω，電阻R1＝3Ω，R2＝6Ω，電容器的電容C＝10.0μF。開始時，開關S1閉合，S2斷開，電流表為理想電表，電路穩定。
（1）合上S2，待電路穩定以后，求流過電流表的電荷量為多少？
（2）合上S2，待電路穩定以后再斷開S1，求斷開S1后流過電流表的電量是多少？
◎考點一 對電動勢的理解
1．有關電壓與電動勢的說法中正確的是( )
A．電壓與電動勢的單位都是伏特，所以電動勢與電壓是同一物理量的不同叫法
B．電動勢是電源兩極間的電壓
C．電動勢公式E＝eq \f(W,q)中W與電壓公式U＝eq \f(W,q)中的W是一樣的，都是電場力做的功
D．電動勢是反映電源把其他形式的能轉化為電能的本領的物理量
2．(多選)干電池的電動勢為1.5 V，這表示 ( )
A．電路中每通過1 C的電荷量，電源把1.5 J的化學能轉化為電能
B．干電池在1 s內將1.5 J的化學能轉化為電能
C．干電池與外電路斷開時兩極間電勢差為1.5 V
D．干電池把化學能轉化為電能的本領比電動勢為2 V的蓄電池強
3．某公司發布了5分鐘即可充滿3 000 mA·h電池50%電量的快充技術成果，引起業界廣泛關注。如圖是某智能手機電池上的信息，支持低壓大電流充電，則 ( )
A．4.35 V表示該電池的電動勢
B．該電池充滿電后以100 mA的電流工作時，可連續工作30小時
C．11.4 Wh表示該電池能提供的電量
D．3 000 mA·h表示該電池能提供的電能
◎考點二 對閉合電路歐姆定律的理解
4．有兩個相同的電阻R，串聯起來接在電動勢為E的電源上，電路中的電流為I；將它們并聯起來接在同一電源上，此時流過電源的電流為eq \f(4I,3)，則電源的內阻為( )
A．R B．eq \f(R,2)
C．4R D．eq \f(R,8)
5．(多選)如圖所示電路中，電源電動勢E＝9 V、內阻r＝3 Ω，R＝15 Ω，下列說法正確的是( )
A．當S斷開時，UAC＝9 V
B．當S閉合時，UAC＝9 V
C．當S閉合時，UAB＝7.5 V，UBC＝0
D．當S斷開時，UAB＝0，UBC＝0
6．兩個電源a、b的路端電壓和電流的變化關系曲線如圖所示，由圖可知( )
A．電源a的內阻較小，電動勢較大
B．電源a的內阻較大，電動勢較大
C．電源b的內阻較大，電動勢較小
D．電源b的內阻較大，電動勢較大
7.如圖所示的電路中，電阻R1＝9 Ω，R2＝15 Ω，電源電動勢E＝12 V，內電阻r＝1 Ω。當電流表示數為0.4 A時，變阻器R3的阻值多大？
8．將總電阻R0＝22 Ω的滑動變阻器按如圖甲所示與電源相連，已知該電源的路端電壓隨外電阻變化的圖線如圖乙所示，電源正常工作時允許通過的最大電流為2 A。求：
(1)電源的電動勢和內電阻；
(2)接到滑動變阻器A、B間的負載電阻R′的阻值許可范圍。
甲 乙
◎考點三 閉合電路中的動態問題
9．一個閉合電路是由電池供電的，外電路是純電阻時，以下說法正確的是( )
A．當外電阻增大時，路端電壓增大
B．當外電阻減小時，路端電壓增大
C．當外電阻減小時，電路中的電流減小
D．電池的內阻越小，外電阻變化時，路端電壓的變化越大
10．如圖所示，電源電動勢為E，內阻為r。當可變電阻的滑片P向b點移動時，電壓表V1的讀數U1與電壓表V2的讀數U2的變化情況是( )
A．U1變大，U2變小
B．U1變大，U2變大
C．U1變小，U2變小
D．U1變小，U2變大
11．在如圖所示的電路中，電源電壓保持不變。閉合電鍵S，向右移動滑動變阻器滑片P的過程中（ ）
A．電壓表V1示數與電流表A示數的比值變大
B．電壓表V1示數與電流表A示數的比值變小
C．電壓表V2示數與電流表A示數的比值變大
D．電壓表V2示數與電流表A示數的比值變小
12．如圖所示的電路中，閉合開關，燈L1、L2正常發光。由于電路出現故障，突然發現L1變暗，L2變亮，電流表的讀數變小。若只有一處故障，請分析發生的故障的可能是（ ）
A．R1斷路
B．R2斷路
C．R3短路
D．R4短路
13．如圖，電源內阻不能忽略，A、B兩燈電阻相同，當滑動變阻器的滑動端P向上滑動時（ ）
A．通過電源的電流增大
B．電阻R中的電流增大
C．電燈A將變亮一些
D．電燈B將變暗一些
14．如圖所示AB兩端電壓保持不變，當開關S斷開時電燈正常發光，當開關S閉合時，下列說法中正確的是（ ）
A．電燈的功率變小；要使燈正常發光，滑塊P應向下移動
B．電燈的功率變?。灰篃粽０l(fā)光，滑塊P應向上移動
C．電燈的功率變大；要使燈正常發光，滑塊P應向下移動
D．電燈的功率變大；要使燈正常發光，滑塊P應向上移動
物理量
電動勢E
電壓U
物理意義
非靜電力做功將其他形式的能轉化為電能的本領，表征電源的性質
表示電場力做功將電能轉化為其他形式的能的本領，表征電場的性質
定義式
E＝eq \f(W,q)，W為非靜電力做的功
U＝eq \f(W,q)，W為電場力做的功
單位
伏特(V)
伏特(V)
聯系
電動勢等于電源未接入電路時兩極間的電壓
外電阻變化情況
R↑
R→∞
R↓
R→0
電流I＝eq \f(E,R＋r)
I↓
I→0
I↑
I→eq \f(E,r)
內電壓U′＝Ir＝E－IR
U′↓
U′→0
U′↑
U′→E
路端電壓U外＝IR＝E－Ir
U外↑
U外→E
U外↓
U外→0

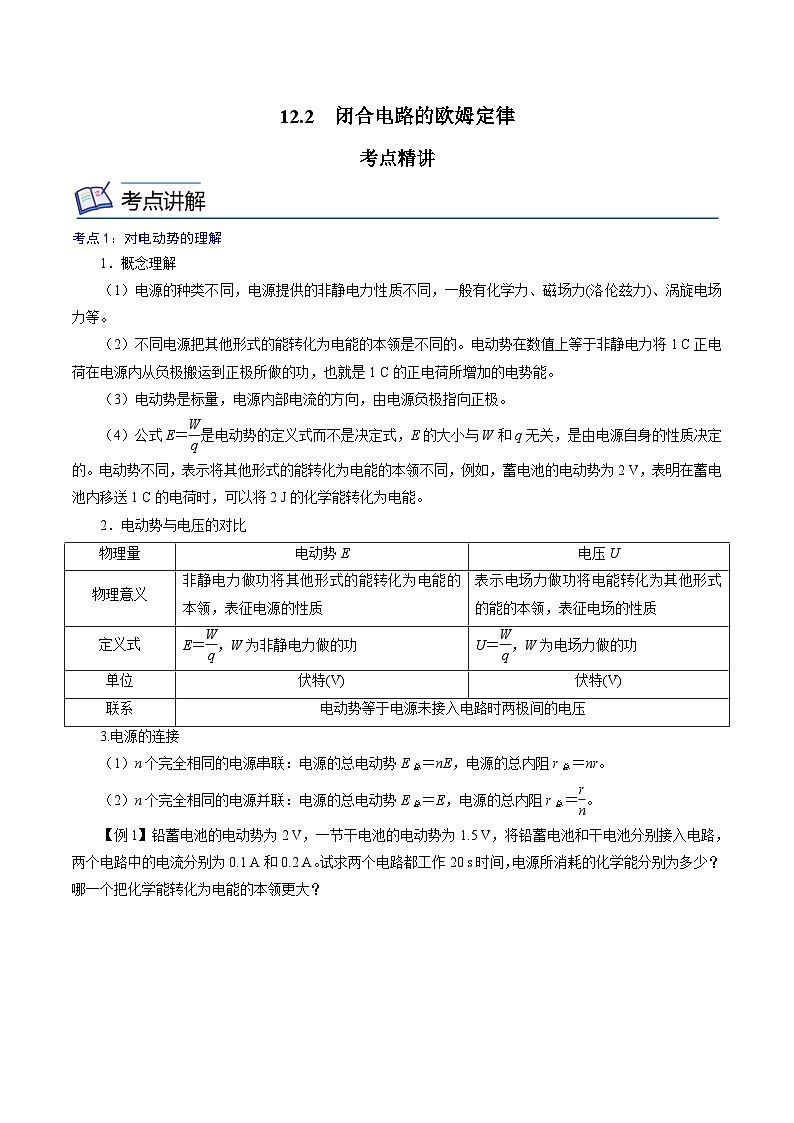

12.2 閉合電路的歐姆定律
考點精講
考點1：對電動勢的理解
1．概念理解
（1）電源的種類不同，電源提供的非靜電力性質不同，一般有化學力、磁場力(洛倫茲力)、渦旋電場力等。
（2）不同電源把其他形式的能轉化為電能的本領是不同的。電動勢在數值上等于非靜電力將1 C正電荷在電源內從負極搬運到正極所做的功，也就是1 C的正電荷所增加的電勢能。
（3）電動勢是標量，電源內部電流的方向，由電源負極指向正極。
（4）公式E＝eq \f(W,q)是電動勢的定義式而不是決定式，E的大小與W和q無關，是由電源自身的性質決定的。電動勢不同，表示將其他形式的能轉化為電能的本領不同，例如，蓄電池的電動勢為2 V，表明在蓄電池內移送1 C的電荷時，可以將2 J的化學能轉化為電能。
2．電動勢與電壓的對比
3.電源的連接
（1）n個完全相同的電源串聯：電源的總電動勢E總＝nE，電源的總內阻r總＝nr。
（2）n個完全相同的電源并聯：電源的總電動勢E總＝E，電源的總內阻r總＝eq \f(r,n)。
【例1】鉛蓄電池的電動勢為2 V，一節干電池的電動勢為1.5 V，將鉛蓄電池和干電池分別接入電路，兩個電路中的電流分別為0.1 A和0.2 A。試求兩個電路都工作20 s時間，電源所消耗的化學能分別為多少？哪一個把化學能轉化為電能的本領更大？
【解析】 對鉛蓄電池電路，20 s內通過的電荷量
q1＝I1t＝2 C
對干電池電路，20 s內通過的電荷量
q2＝I2t＝4 C
由電動勢定義式E＝eq \f(W,q)得，電源消耗的化學能分別為
W1＝q1E1＝4 J，
W2＝q2E2＝6 J，
因E1>E2，故鉛蓄電池把化學能轉化為電能的本領大。

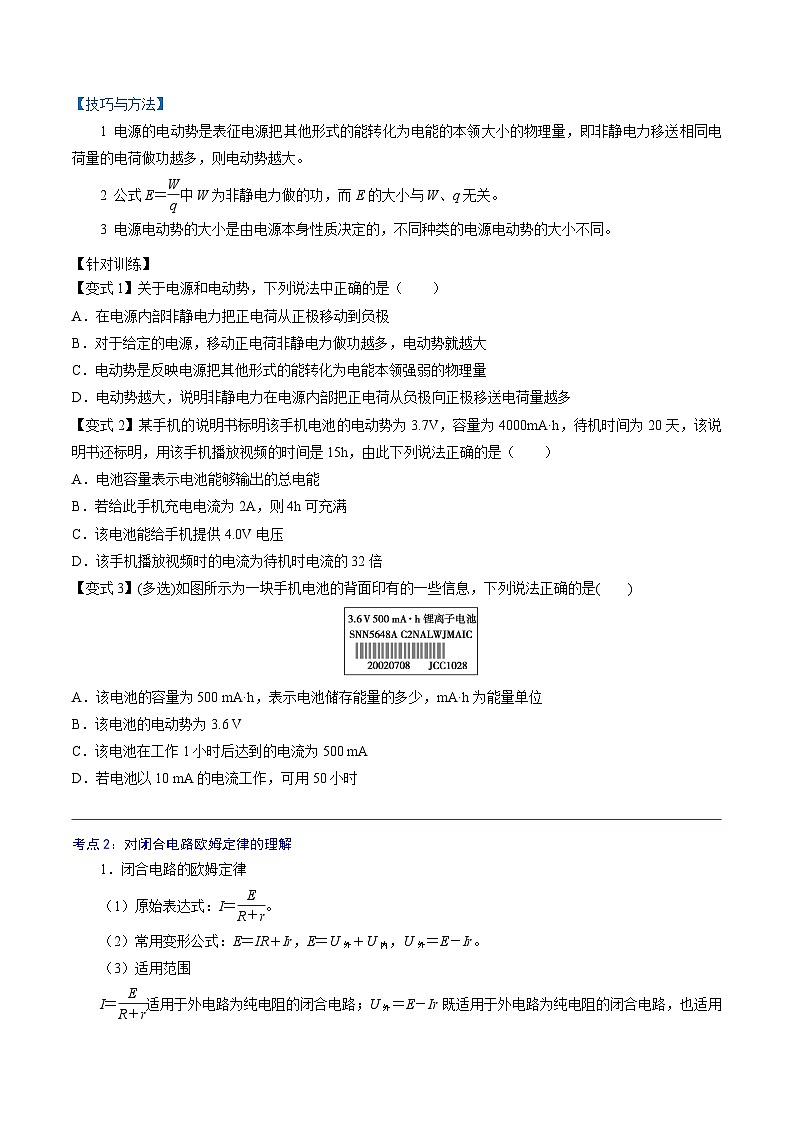

【技巧與方法】
1 電源的電動勢是表征電源把其他形式的能轉化為電能的本領大小的物理量，即非靜電力移送相同電荷量的電荷做功越多，則電動勢越大。
2 公式E＝ eq \f(W,q)中W為非靜電力做的功，而E的大小與W、q無關。
3 電源電動勢的大小是由電源本身性質決定的，不同種類的電源電動勢的大小不同。
【針對訓練】
【變式1】關于電源和電動勢，下列說法中正確的是（ ）
A．在電源內部非靜電力把正電荷從正極移動到負極
B．對于給定的電源，移動正電荷非靜電力做功越多，電動勢就越大
C．電動勢是反映電源把其他形式的能轉化為電能本領強弱的物理量
D．電動勢越大，說明非靜電力在電源內部把正電荷從負極向正極移送電荷量越多
【答案】 C
【解析】
A．在電源內部非靜電力把正電荷從負極移動到正極，選項A錯誤；
BD．對于給定的電源，非靜電力把單位正電荷從負極向正極移做功越多，電動勢就越大，選項BD錯誤；
C．電動勢是反映電源把其他形式的能轉化為電能本領強弱的物理量，選項C正確；
故選C。
【變式2】某手機的說明書標明該手機電池的電動勢為3.7V，容量為4000mA·h，待機時間為20天，該說明書還標明，用該手機播放視頻的時間是15h，由此下列說法正確的是（ ）
A．電池容量表示電池能夠輸出的總電能
B．若給此手機充電電流為2A，則4h可充滿
C．該電池能給手機提供4.0V電壓
D．該手機播放視頻時的電流為待機時電流的32倍
【答案】 D
【解析】
A．電池容量是指電池的存儲電量（電流與時間的乘積）或電池能夠輸出的總電荷量的多少，單位是“mA?h”，不是儲存電能的大小，故A錯誤；
B．充電時間不僅與充電電流有關，還與充電電壓、充電效率有關，故B錯誤；
C．該手機電池的電動勢為3.7V，故C錯誤；
D．該手機播放視頻時的電流為
該手機待機時電流為
則
故D正確。
故選D。
【變式3】(多選)如圖所示為一塊手機電池的背面印有的一些信息，下列說法正確的是( )
A．該電池的容量為500 mA·h，表示電池儲存能量的多少，mA·h為能量單位
B．該電池的電動勢為3.6 V
C．該電池在工作1小時后達到的電流為500 mA
D．若電池以10 mA的電流工作，可用50小時
【答案】BD
【解析】電池上的3.6 V表示電池的電動勢，500 mA·h表示電池的容量，可以由電池容量計算電池在一定放電電流下使用的時間，由500 mA·h＝t×10 mA得，t＝50 h。電池的容量表示電池工作時能移動的電荷量的多少，mA·h是電荷量單位，故A、C錯誤，B、D正確。

考點2：對閉合電路歐姆定律的理解
1．閉合電路的歐姆定律
（1）原始表達式：I＝eq \f(E,R＋r)。
（2）常用變形公式：E＝IR＋Ir，E＝U外＋U內，U外＝E－Ir。
（3）適用范圍
I＝eq \f(E,R＋r)適用于外電路為純電阻的閉合電路；U外＝E－Ir既適用于外電路為純電阻的閉合電路，也適用于外電路為非純電阻的閉合電路。

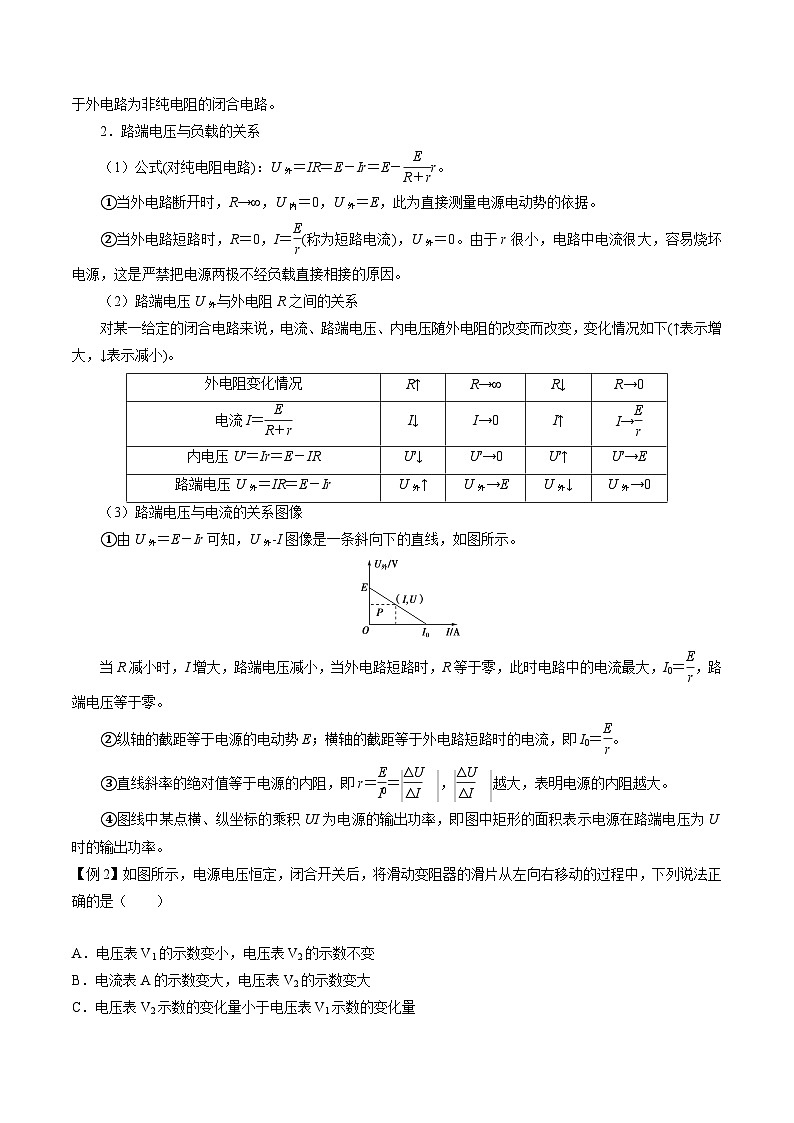

2．路端電壓與負載的關系
（1）公式(對純電阻電路)：U外＝IR＝E－Ir＝E－eq \f(E,R＋r)r。
①當外電路斷開時，R→∞，U內＝0，U外＝E，此為直接測量電源電動勢的依據。
②當外電路短路時，R＝0，I＝eq \f(E,r)(稱為短路電流)，U外＝0。由于r很小，電路中電流很大，容易燒壞電源，這是嚴禁把電源兩極不經負載直接相接的原因。
（2）路端電壓U外與外電阻R之間的關系
對某一給定的閉合電路來說，電流、路端電壓、內電壓隨外電阻的改變而改變，變化情況如下(↑表示增大，↓表示減小)。
（3）路端電壓與電流的關系圖像
①由U外＝E－Ir可知，U外-I圖像是一條斜向下的直線，如圖所示。
當R減小時，I增大，路端電壓減小，當外電路短路時，R等于零，此時電路中的電流最大，I0＝eq \f(E,r)，路端電壓等于零。
②縱軸的截距等于電源的電動勢E；橫軸的截距等于外電路短路時的電流，即I0＝eq \f(E,r)。
③直線斜率的絕對值等于電源的內阻，即r＝eq \f(E,I0)＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))，eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))越大，表明電源的內阻越大。
④圖線中某點橫、縱坐標的乘積UI為電源的輸出功率，即圖中矩形的面積表示電源在路端電壓為U時的輸出功率。
【例2】如圖所示，電源電壓恒定，閉合開關后，將滑動變阻器的滑片從左向右移動的過程中，下列說法正確的是（ ）
A．電壓表V1的示數變小，電壓表V2的示數不變
B．電流表A的示數變大，電壓表V2的示數變大
C．電壓表V2示數的變化量小于電壓表V1示數的變化量
D．電壓表V1的示數和電流表A的示數比值不變
【答案】 D
【解析】
AB．圖中R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。當滑動變阻器的滑片從左向右移動的過程中，R2阻值變大，電路中總電阻變大，根據歐姆定律可知，電路中電流減小，即電流表示數變?。桓鶕?jù)
U=IR
可知，R1兩端電壓減小，即V1示數變小；電源電壓不變，根據串聯電路電壓規律可知，R2兩端的電壓增大，即V2示數變大，故AB錯誤；
C．因串聯電路總電壓等于各部分電路兩端電壓之和，電源電壓不變，則R1兩端電壓的減小量等于R2兩端的電壓的增大量，即電壓表V2示數的變化量等于電壓表V1示數的變化量，故C錯誤；
D．電壓表V1的示數是R1兩端的電壓值，電流表A的示數是通過R1的電流值，則電壓表V1的示數和電流表A的示數比值為R1的電阻，因R1是定值電阻，則電壓表V1的示數和電流表A的示數比值不變，故D正確。
故選D。
【例3】（多選）如圖是某電源的路端電壓與電流的關系圖線，下面結論正確的是（ ）
A．電源的電動勢為B．電源的內阻為
C．電源的短路電流為D．電流為時的外電阻是
【答案】 AD
【解析】
ABC．根據閉合電路歐姆定律
可知電源的U-I圖像的縱截距表示電源電動勢，斜率的絕對值表示內阻，所以由題圖可知電源的電動勢為
E=6.0V
電源的內阻為
所以電源的短路電流為
故A正確，BC錯誤；
D．電流為時的外電阻為
故D正確。
故選AD。
【例4】如圖所示，M為一線圈電阻RM=0.5Ω的電動機，R=8Ω，電源電動勢E=10V，當S斷開時，電流表的示數I1=1A，當開關S閉合時，電流表的示數為I2=3A。求：
（1）電源內阻r；
（2）開關S斷開時，電阻R消耗的功率P；
（3）開關S閉合時，通過電動機M的電流大小IM。
【答案】 （1）2Ω ；（2） ；（3）
【解析】
（1）當S斷開時，根據閉合電路歐姆定律
即
得
r=2Ω
（2）電阻R消耗的功率
（3）路端電壓
R支路電流
電動機的電流
【技巧與方法】
閉合電路問題的求解方法
1 分析電路特點：認清各元件之間的串、并聯關系，特別要注意電壓表測量哪一部分的電壓，電流表測量哪個用電器的電流。
2 求干路中的電流：若各電阻阻值和電動勢都已知，可用閉合電路的歐姆定律直接求出，也可以利用各支路的電流之和來求。
3 應用閉合電路的歐姆定律解決問題時，應根據部分電路的歐姆定律和電路的串、并聯特點求出部分電路的電壓和電流。
【針對訓練】
【變式1】（多選）如圖，直線 A 為某電源的 U-I 圖線，曲線 B 為某小燈泡 D1的 U-I 圖線的一部分，用該電源和小燈泡 D1組成閉合電路時，燈泡 D1恰好能正常發光，則下列說法中正確的是（ ）
A．此電源的內阻為Ω
B．燈泡 D1 的額定電壓為 3V，功率為 6W
C．電源的效率為 75%
D．把燈泡 D1換成阻值為 1Ω的定值電阻，電源的輸出功率將變大
【答案】 BCD
【解析】
A．根據U=E-Ir，由圖線A讀出電源的電動勢為E=4V，圖A的斜率絕對值大小表示電源的內阻，則
故A錯誤；
B．燈泡與電源連接時，燈泡 D1 恰好能正常發光，A、B兩圖線的交點表示燈泡的工作狀態，則知其電壓U=3V，I=2A，則燈泡D1的額定電壓為3V，功率為
P=UI=3×2W=6W
故B正確；
C．電源的效率為
故C正確；
D．燈泡正常發光時的電阻為
把小燈泡D1換成一個R=1Ω的定值電阻，即外電阻由1.5Ω變?yōu)?Ω，更接近內阻r=0.5Ω，所以電源的輸出功率變大，故D正確。
故選BCD。
【變式2】如圖所示的是握力計的原理圖，其中彈簧上端和滑動變阻器滑片固定在一起，間有可收縮的導線，是保護電阻，電壓表示數會隨壓力變化而變化。則當握力增加時，電壓表的示數將（ ）
A．變大B．變小
C．不變D．無法確定
【答案】 A
【解析】
當握力增加時，AB間距減小，則滑動變阻器接入電路的電阻變大，電路的總電阻變大，總電流減小，則R0和電源內阻的電壓減小，則滑動變阻器兩端電壓變大，即電壓表的示數將變大。
故選A。
【變式3】如圖所示，閉合電鍵后，理想電壓表示數為2V，理想電流表示數是之間的某個值。一段時間后，電阻發生了斷路，兩表的示數變?yōu)?.5V和1.5A。已知電源電動勢E=6V，R3=1Ω，問：
（1）電阻R1的阻值是多少？
（2）電源內電阻r是多少？
（3）電阻R2阻值是多少？
【答案】 （1）；（2）；（3）
【解析】
（1）當斷開后，電壓表的示數即為兩端的電壓，故
（2）當斷開后，根據閉合電路的歐姆定律
代入數據得
（3）斷開前，根據閉合電路的歐姆定律
代入數據得
斷開前，根據并聯電路電壓相等得
代入數據得
【變式4】如圖所示的電路中，電源電動勢E＝6V，內阻r＝1Ω，電阻R1＝3Ω，R2＝6Ω，電容器的電容C＝10.0μF。開始時，開關S1閉合，S2斷開，電流表為理想電表，電路穩定。
（1）合上S2，待電路穩定以后，求流過電流表的電荷量為多少？
（2）合上S2，待電路穩定以后再斷開S1，求斷開S1后流過電流表的電量是多少？
【答案】 （1）5.0×10-6C；（2）4.0×10-5C
【解析】
（1）設開關S1閉合，S2斷開時，電容器兩端的電壓為U1，干路電流為I1，根據閉合電路歐姆定律有
I1==1.5A
U1=I1R1=4.5V
合上開關S2后，電容器兩端的電壓為U2，干路電流為I2，根據閉合電路歐姆定律有
電容器上電量變化了
ΔQ=（U2－U1）C=－5.0×10-6C
即流過電流表的電量為5.0×10-6C。
（2）合上S2后，設電容器上所帶電量為Q，有
Q=CU2=4.0×10-5C
斷開S1后，電容器將通過R1和R2放電，直到兩極板電壓為零，其上電量將全部釋放完畢，故流過電流表的電量為4.0×10-5C。
◎考點一 對電動勢的理解
1．有關電壓與電動勢的說法中正確的是( )
A．電壓與電動勢的單位都是伏特，所以電動勢與電壓是同一物理量的不同叫法
B．電動勢是電源兩極間的電壓
C．電動勢公式E＝eq \f(W,q)中W與電壓公式U＝eq \f(W,q)中的W是一樣的，都是電場力做的功
D．電動勢是反映電源把其他形式的能轉化為電能的本領的物理量
【解析】D 電壓與電動勢是兩個不同的概念，其中電動勢公式E＝eq \f(W,q)中W是非靜電力做的功，電動勢反映了電源把其他形式的能轉化為電能的本領。而電壓U＝eq \f(W,q)中W則是電場力做的功，電動勢的大小也不一定等于電壓的大小，故D正確。
2．(多選)干電池的電動勢為1.5 V，這表示 ( )
A．電路中每通過1 C的電荷量，電源把1.5 J的化學能轉化為電能
B．干電池在1 s內將1.5 J的化學能轉化為電能
C．干電池與外電路斷開時兩極間電勢差為1.5 V
D．干電池把化學能轉化為電能的本領比電動勢為2 V的蓄電池強
【解析】AC 由電動勢物理意義知，電源中每通過1 C電荷量，電源把1.5 J的化學能轉化為電能，A正確，B錯誤；電源的電動勢在數值上等于電源沒有接入電路時兩極間的電壓。一節干電池的電動勢為1.5 V，外電路斷開時，路端電壓即兩極間的電勢差是1.5 V，C正確；電動勢是表征電源將其他形式能轉化為電能本領的物理量，故1.5V的干電池把化學能轉化為電能的本領比電動勢為2 V的蓄電池弱，D錯誤。
3．某公司發布了5分鐘即可充滿3 000 mA·h電池50%電量的快充技術成果，引起業界廣泛關注。如圖是某智能手機電池上的信息，支持低壓大電流充電，則 ( )
A．4.35 V表示該電池的電動勢
B．該電池充滿電后以100 mA的電流工作時，可連續工作30小時
C．11.4 Wh表示該電池能提供的電量
D．3 000 mA·h表示該電池能提供的電能
【解析】B 4.35 V為充電限制電壓，不是該電池的電動勢，故A錯誤；該電池充滿電后以100 mA的電流工作時，可連續工作時間t＝eq \f(3 000 mA·h,100 mA)＝30 h，故B正確；11.4 Wh為電池的充電電能，不是該電池的電量，故C錯誤；mA·h為電量的單位，所以3 000 mA·h表示該電池能提供的電量，故D錯誤。
◎考點二 對閉合電路歐姆定律的理解
4．有兩個相同的電阻R，串聯起來接在電動勢為E的電源上，電路中的電流為I；將它們并聯起來接在同一電源上，此時流過電源的電流為eq \f(4I,3)，則電源的內阻為( )
A．R B．eq \f(R,2)
C．4R D．eq \f(R,8)
【解析】C 由串聯電路和并聯電路的特點及閉合電路的歐姆定律得E＝I(2R＋r)，E＝eq \f(4,3)I(eq \f(R,2)＋r)，由以上兩式可得r＝4R，C正確。
5．(多選)如圖所示電路中，電源電動勢E＝9 V、內阻r＝3 Ω，R＝15 Ω，下列說法正確的是( )
A．當S斷開時，UAC＝9 V
B．當S閉合時，UAC＝9 V
C．當S閉合時，UAB＝7.5 V，UBC＝0
D．當S斷開時，UAB＝0，UBC＝0
【解析】AC 當S斷開時，UAC與UBC為路端電壓，等于電源電動勢，A正確，D錯誤；當S閉合時，UAC＝UAB＝eq \f(E,R＋r)R＝7.5 V，UBC＝I×0＝0，B錯誤，C正確。
6．兩個電源a、b的路端電壓和電流的變化關系曲線如圖所示，由圖可知( )
A．電源a的內阻較小，電動勢較大
B．電源a的內阻較大，電動勢較大
C．電源b的內阻較大，電動勢較小
D．電源b的內阻較大，電動勢較大
【解析】B U-I圖線的縱截距表示電源電動勢，所以Ea>Eb，圖線斜率的絕對值等于電源的內阻，所以ra>rb，故B正確。
7.如圖所示的電路中，電阻R1＝9 Ω，R2＝15 Ω，電源電動勢E＝12 V，內電阻r＝1 Ω。當電流表示數為0.4 A時，變阻器R3的阻值多大？
【解析】 對R2，有U2＝I2R2＝0.4×15 V＝6 V
則R1和r上的電壓U＝E－U2＝(12－6) V＝6 V
故總電流I1＝eq \f(U,R1＋r)＝eq \f(6,9＋1) A＝0.6 A
流過R3的電流I3＝I1－I2＝(0.6－0.4) A＝0.2 A
故R3＝eq \f(U2,I3)＝eq \f(6,0.2) Ω＝30 Ω。
8．將總電阻R0＝22 Ω的滑動變阻器按如圖甲所示與電源相連，已知該電源的路端電壓隨外電阻變化的圖線如圖乙所示，電源正常工作時允許通過的最大電流為2 A。求：
(1)電源的電動勢和內電阻；
(2)接到滑動變阻器A、B間的負載電阻R′的阻值許可范圍。
甲 乙
【解析】 (1)閉合電路中路端電壓為U＝IR＝eq \f(ER,R＋r)＝eq \f(E,1＋\f(r,R))，由此可見：①當外電路電阻R趨向無限大時，eq \f(r,R)趨向0，路端電壓趨向電源電動勢E；②當R＝r時，路端電壓U＝eq \f(E,2)。根據上述結論，分析圖像，可知電源電動勢E＝12 V，電源內電阻r＝2 Ω。
(2)電源允許通過的最大電流值是2 A，內電壓的最大值是4 V，外電壓的最小值是8 V，所以外電阻必須大于或等于4 Ω。當滑動變阻器的滑動觸頭c處在a端時，外電阻最小，此時，負載電阻R′與R0并聯為電源的外電阻，應有eq \f(R0R′,R0＋R′)≥4 Ω，由此可以求得負載電阻的阻值許可范圍，R′≥eq \f(88,18) Ω≈4.9 Ω。
◎考點三 閉合電路中的動態問題
9．一個閉合電路是由電池供電的，外電路是純電阻時，以下說法正確的是( )
A．當外電阻增大時，路端電壓增大
B．當外電阻減小時，路端電壓增大
C．當外電阻減小時，電路中的電流減小
D．電池的內阻越小，外電阻變化時，路端電壓的變化越大
【解析】A 根據U＝E－Ir，當外電阻增大時，I減小，U增大，A正確，B錯誤；根據I＝eq \f(E,R＋r)知，C錯誤；再根據U＝E－Ir，ΔU＝ΔIr知，故D錯誤。
10．如圖所示，電源電動勢為E，內阻為r。當可變電阻的滑片P向b點移動時，電壓表V1的讀數U1與電壓表V2的讀數U2的變化情況是( )
A．U1變大，U2變小
B．U1變大，U2變大
C．U1變小，U2變小
D．U1變小，U2變大
【解析】A 滑片P向b移動時，總電阻變大，干路中I＝eq \f(E,R＋r)變小。 由于路端電壓U＝E－Ir，U增大，即V1表示數U1變大。由于V2表示數U2＝IR，所以U2減小，故A正確。
11．在如圖所示的電路中，電源電壓保持不變。閉合電鍵S，向右移動滑動變阻器滑片P的過程中（ ）
A．電壓表V1示數與電流表A示數的比值變大
B．電壓表V1示數與電流表A示數的比值變小
C．電壓表V2示數與電流表A示數的比值變大
D．電壓表V2示數與電流表A示數的比值變小
【答案】 B
【解析】
AB．電壓表V1示數與電流表A示數的比值為滑動變阻器的電阻，電阻減小，比值變小，故A錯誤，B正確；
CD．電壓表V2示數與電流表A示數的比值為定值電阻的阻值，保持不變，故CD錯誤。
故選B。
12．如圖所示的電路中，閉合開關，燈L1、L2正常發光。由于電路出現故障，突然發現L1變暗，L2變亮，電流表的讀數變小。若只有一處故障，請分析發生的故障的可能是（ ）
A．R1斷路
B．R2斷路
C．R3短路
D．R4短路
【答案】 B
【解析】
沒有發生故障前，等效電路如圖所示：
A．若R1短路，發現燈L1不亮，則電路中總電阻減小，則總電流增大；由右側部分總電阻沒有變，則右側電壓將增大，電流表的讀數變大，燈L2應變亮，不符合題意，故A錯誤；
B．若R2斷路，則電路中電阻增大，則電路中的電流減小，由左側部分總電阻沒有變，則左側電壓將減小，則可知L1應變暗，根據閉合電路歐姆定律可知右側部分兩端的電壓增大，燈L2電流變大，功率變大，燈L2應變亮，根據并聯分流可得流過電流表的電流減小，所以電流表的讀數變小，故B正確；
C．如果R3發生短路，電路的總電阻變小，電流變大，左側電路的結構沒有發生變化，則燈L1變亮，C錯誤；
D．若R4短路，則電路中總電阻減小，電路中電流增大，由左側部分總電阻沒有變，則左側電壓將增大，則可知L1應變亮，根據閉合電路歐姆定律可知右側部分兩端的電壓減小，燈L2電流變小，功率變小，燈L2應變暗，根據并聯分流可得流過電流表的電流增大，所以電流表的讀數變大，故D錯誤。
故選B。
13．如圖，電源內阻不能忽略，A、B兩燈電阻相同，當滑動變阻器的滑動端P向上滑動時（ ）
A．通過電源的電流增大
B．電阻R中的電流增大
C．電燈A將變亮一些
D．電燈B將變暗一些
【答案】 C
【解析】
A．滑片P向上移動，變阻器電阻增大，外電路總電阻增大，根據閉合電路歐姆定律
知電路電流減小，即通過電源的電流減小，故A錯誤；
BCD．電燈A兩端電壓為電源路端電壓，根據閉合電路歐姆定律得
電路電流減小，則路端電壓變大，A燈變亮，流過A燈的電流增大，由電路可知
則流過電阻R的電流減小，電阻R兩端的電壓減小，由于路端電壓增大，則由
知燈B兩端電壓增大，則電燈B將變亮一些。故C正確，BD錯誤。
故選C。
14．如圖所示AB兩端電壓保持不變，當開關S斷開時電燈正常發光，當開關S閉合時，下列說法中正確的是（ ）
A．電燈的功率變??；要使燈正常發光，滑塊P應向下移動
B．電燈的功率變?。灰篃粽０l(fā)光，滑塊P應向上移動
C．電燈的功率變大；要使燈正常發光，滑塊P應向下移動
D．電燈的功率變大；要使燈正常發光，滑塊P應向上移動
【答案】 A
【解析】
由電路圖可知，開關S斷開時，燈泡與滑動變阻器串聯，當開關S閉合時，燈泡與電阻R并聯后再與滑動變阻器串聯，根據電阻的并聯特點可知，燈泡與電阻R并聯后的等效電阻比燈泡的電阻小，所以在滑塊P不動的情況下，電路中的總電阻變小，根據
可知干路電流變大，在滑塊P不動的情況下，根據
可知，變阻器兩端的電壓變大，電源電壓不變，由串聯電路的電壓特點可知，燈泡與電阻R并聯部分的電壓變小，所以根據
可知電燈的功率變小，要使燈正常發光，即燈泡的實際電壓變大，根據串聯電路的分壓特點可知，應減小變阻器連入電路的電阻，所以滑塊P應向下移動，BCD錯誤，A正確。
故選A。
物理量
電動勢E
電壓U
物理意義
非靜電力做功將其他形式的能轉化為電能的本領，表征電源的性質
表示電場力做功將電能轉化為其他形式的能的本領，表征電場的性質
定義式
E＝eq \f(W,q)，W為非靜電力做的功
U＝eq \f(W,q)，W為電場力做的功
單位
伏特(V)
伏特(V)
聯系
電動勢等于電源未接入電路時兩極間的電壓
外電阻變化情況
R↑
R→∞
R↓
R→0
電流I＝eq \f(E,R＋r)
I↓
I→0
I↑
I→eq \f(E,r)
內電壓U′＝Ir＝E－IR
U′↓
U′→0
U′↑
U′→E
路端電壓U外＝IR＝E－Ir
U外↑
U外→E
U外↓
U外→0
