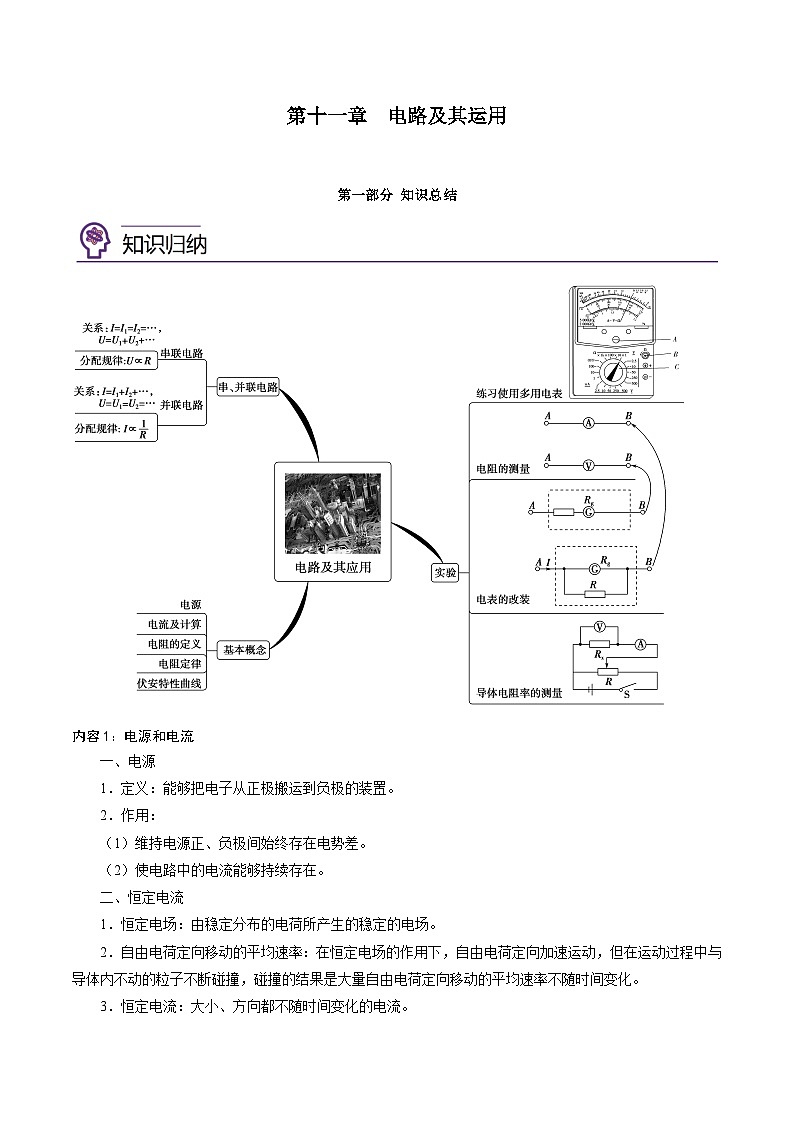

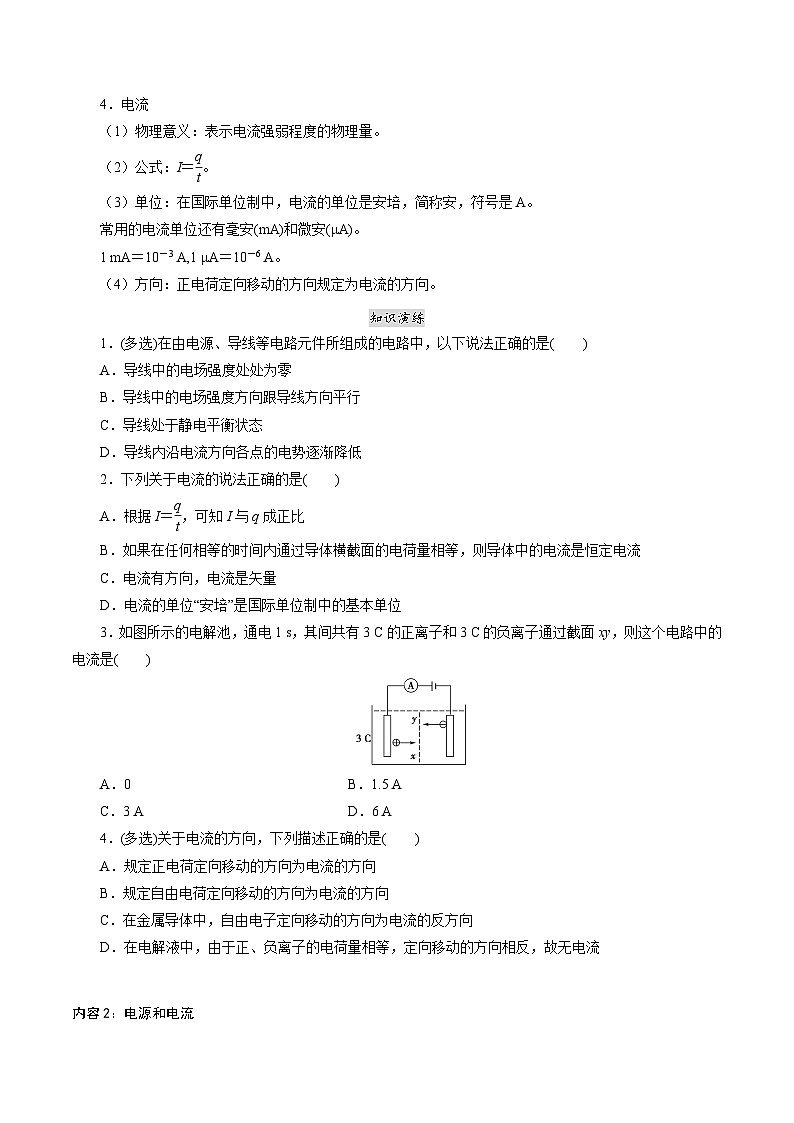

第十一章 電路及其運用 知識總結 內容1：電源和電流 一、電源 1．定義：能夠把電子從正極搬運到負極的裝置。 2．作用： （1）維持電源正、負極間始終存在電勢差。 （2）使電路中的電流能夠持續存在。 二、恒定電流 1．恒定電場：由穩定分布的電荷所產生的穩定的電場。 2．自由電荷定向移動的平均速率：在恒定電場的作用下，自由電荷定向加速運動，但在運動過程中與導體內不動的粒子不斷碰撞，碰撞的結果是大量自由電荷定向移動的平均速率不隨時間變化。 3．恒定電流：大小、方向都不隨時間變化的電流。 4．電流 （1）物理意義：表示電流強弱程度的物理量。 （2）公式：I＝eq \f(q,t)。 （3）單位：在國際單位制中，電流的單位是安培，簡稱安，符號是A。 常用的電流單位還有毫安(mA)和微安(μA)。 1 mA＝10－3 A,1 μA＝10－6 A。 （4）方向：正電荷定向移動的方向規定為電流的方向。 知識演練 1．(多選)在由電源、導線等電路元件所組成的電路中，以下說法正確的是(　　) A．導線中的電場強度處處為零 B．導線中的電場強度方向跟導線方向平行 C．導線處于靜電平衡狀態 D．導線內沿電流方向各點的電勢逐漸降低 2．下列關于電流的說法正確的是(　　) A．根據I＝eq \f(q,t)，可知I與q成正比 B．如果在任何相等的時間內通過導體橫截面的電荷量相等，則導體中的電流是恒定電流 C．電流有方向，電流是矢量 D．電流的單位“安培”是國際單位制中的基本單位 3．如圖所示的電解池，通電1 s，其間共有3 C的正離子和3 C的負離子通過截面xy，則這個電路中的電流是(　　) A．0　　　　　 B．1.5 A C．3 A D．6 A 4．(多選)關于電流的方向，下列描述正確的是(　　) A．規定正電荷定向移動的方向為電流的方向 B．規定自由電荷定向移動的方向為電流的方向 C．在金屬導體中，自由電子定向移動的方向為電流的反方向 D．在電解液中，由于正、負離子的電荷量相等，定向移動的方向相反，故無電流 內容2：電源和電流 一、電阻 1．定義：導體兩端的電壓與導體中電流的比值。 2．定義式：R＝eq \f(U,I)。 3．物理意義：反映導體對電流的阻礙作用的物理量。 4．導體的U-I圖像的斜率反映導體電阻的大小。 二、影響導體電阻的因素 1．探究電路 2．探究原理 a、b、c、d四條不同的導體串聯，電流相同，因此，電阻之比等于相應的電壓之比。 3．探究過程 （1）b與a只有長度不同，比較a、b的電阻之比與長度之比的關系。 （2）c與a只有橫截面積不同，比較a、c的電阻之比與橫截面積之比的關系。 （3）d與a只有材料不同，比較a、d的電阻是否相同。 4．探究結論：導體的電阻與長度、橫截面積有定量關系，與電阻的材料也有關。 三、導體的電阻率 1．導體的電阻：同種材料的導體，其電阻R與它的長度l成正比，與它的橫截面積S成反比，導體電阻還與構成它的材料有關。 2．電阻定律：R＝ρeq \f(l,S)。 3．電阻率ρ的相關因素 （1）與導體材料有關：純金屬的電阻率較小，合金的電阻率較大。 （2）與導體的溫度有關 ①有些合金的電阻率幾乎不受溫度變化影響，常用來制作標準電阻。 ②金屬的電阻率隨溫度的升高而增大，可制作電阻溫度計。 ③一些金屬當溫度降低到特別低時導體電阻可以降到0，這種現象叫作超導現象。 四、導體的伏安特性曲線 1．導體的伏安特性曲線：用橫坐標表示電壓U，用縱坐標表示電流I，這樣畫出的I-U圖像叫做導體的伏安特性曲線。 2．線性元件：伏安特性曲線是一條過原點的直線，電流I與電壓U成正比，具有這種伏安特性的電學元件叫作線性元件，歐姆定律可適用，例如金屬和電解質溶液。 3．非線性元件：伏安特性曲線是曲線的電學元件，電流I與電壓U不成正比，歐姆定律不適用，例如氣態導體和半導體元件。 知識演練 1．(多選)下列關于電阻率的說法正確的是(　　) A．電阻率與導體的長度和橫截面積有關 B．電阻率由導體的材料決定，且與溫度有關 C．電阻率大的導體，電阻一定大 D．有些合金的電阻率幾乎不受溫度變化的影響，可用來制成標準電阻 2. 一根阻值為R的均勻電阻絲，長為l，橫截面積為S。設溫度不變，在下列情況下其阻值仍為R的是(　　) A．當l不變，S增大一倍時 B．當S不變，l增大一倍時 C．當l和S都變?yōu)樵瓉淼?eq \f(1,2)時 D．當l和橫截面的半徑都增大一倍時 3．如圖所示是由相同材料制成的兩條長度相同、粗細均勻的電阻絲a、b的伏安特性曲線，下列判斷正確的是(　　) A．a(chǎn)電阻絲較粗 B．b電阻絲較粗 C．a(chǎn)電阻絲的阻值小于b電阻絲的阻值 D．圖線表示的電阻絲的阻值與電壓成正比 4．如圖所示是“探究導體電阻與長度、橫截面積及材料的定量關系”的裝置圖，a、b、c、d為四條不同的金屬導體。在長度、橫截面積、材料三個因素方面，b、c、d跟a相比，分別只有一個因素不同；b與a的長度不同；c與a橫截面積不同；d與a材料不同。用電壓表分別測量a、b、c、d兩端的電壓。則下列說法正確的是 (　　) A．根據a、c兩端的電壓的關系可知導體電阻與導體長度有關 B．根據a、b兩端的電壓的關系可知導體電阻與橫截面積有關 C．根據a、d兩端的電壓的關系可知導體電阻與材料有關 D．由實驗結論可得出電壓與導體的長度、橫截面積、材料無關 內容3：串聯電路和并聯電路 一、串聯電路和并聯電路中的電流、電壓和電阻關系 1．定義 （1）串聯電路：把幾個導體(用電器)依次首尾連接，接入電路的連接方式，如圖甲所示。 甲　　　　　　　乙 （2）并聯電路：把幾個導體(用電器)的一端連在一起，另一端也連在一起，再將兩端接入電路的連接方式。如圖乙所示。 2．串、并聯電路的特點 二、電流表和電壓表 1．表頭 小量程的電流表，通過表頭的電流可以從刻度盤上讀出來。 2．表頭的三個參數 滿偏電流Ig、_滿偏電壓Ug、內阻Rg，根據歐姆定律，三個參數之間的關系是Ug＝IgRg。 3．改裝 （1）電壓表改裝：測量較大的電壓時，將表頭上串聯一個較大的電阻，就改裝成了電壓表。 （2）電流表改裝：測量較大的電流時，將表頭上并聯一個較小的電阻，就改裝成了量程較大的電流表。 知識演練 1．三個阻值都是6 Ω的電阻可以用不同的方法連接起來，如圖所示的四個圖中等效電阻(即總電阻)等于4 Ω的是(　　) A　　　　　B　　　　C　　　　D 2．已知通過三個并聯支路的電流之比是I1∶I2∶I3＝1∶2∶3，則三個并聯支路的電阻之比R1∶R2∶R3為(　　) A．1∶2∶3　　　　 B．3∶2∶1 C．2∶3∶6 D．6∶3∶2 3．如圖所示，R2＝R4，理想電壓表V1的示數為70 V，理想電壓表V2的示數為50 V，則A、B間的電壓為(　　) A．140 V B．120 V C．100 V D．無法計算 4．電流表的內阻是Rg＝200 Ω，滿刻度電流值是Ig＝500 μA，現欲把這個電流表改裝成量程為1.0 V的電壓表，正確的方法是(　　) A．應串聯一個0.1 Ω的電阻 B．應并聯一個0.1 Ω的電阻 C．應串聯一個1 800 Ω的電阻 D．應并聯一個1 800 Ω的電阻 內容4：實驗 實驗1　長度的測量及測量工具的選用 一、游標卡尺 1．原理：利用主尺的最小分度與游標尺的最小分度的差值制成。不管游標尺上有多少個小等分刻度，它的刻度部分的總長度比主尺上的同樣多的小等分刻度少 1 mm。 2．精度：對應關系為10分度0.1 mm,20分度0.05 mm,50分度0.02 mm。 3．讀數：若用x表示由主尺上讀出的整毫米數，K表示從游標尺上讀出與主尺上某一刻線對齊的游標的格數，則記錄結果表達為(x＋K×精度) mm。 二、螺旋測微器 1．原理：測微螺桿F與固定刻度B之間的精密螺紋的螺距為0.5 mm，即旋鈕D每旋轉一周，F(xiàn)前進或后退0.5 mm，而可動刻度E上的刻度為50等份，每轉動一小格，F(xiàn)前進或后退0.01 mm，即螺旋測微器的精確度為0.01 mm。讀數時估讀到毫米的千分位上，因此，螺旋測微器又叫千分尺。 2．讀數：測量時被測物體長度的整毫米數由固定刻度讀出，小數部分由可動刻度讀出。測量值＝固定刻度數(mm)(注意半毫米刻度線是否露出)＋可動刻度數(估讀1位)×0.01(mm)。 實驗2　金屬絲電阻率的測量 一、實驗原理和方法 由R＝ρeq \f(l,S)得ρ＝eq \f(RS,l)，因此，只要測出金屬絲的長度l、橫截面積S和金屬絲的電阻R，即可求出金屬絲的電阻率ρ。 1．把金屬絲接入電路中，用伏安法測金屬絲的電阻Req \b\lc\(\rc\)(\a\vs4\al\co1(R＝\f(U,I)))。電路原理如圖所示。 2．用毫米刻度尺測量金屬絲的長度l，用螺旋測微器量得金屬絲的直徑，算出橫截面積S。 3．將測量的數據代入公式ρ＝eq \f(RS,l)求金屬絲的電阻率。 二、實驗器材 被測金屬絲、螺旋測微器、毫米刻度尺、電池組、電流表、電壓表、滑動變阻器、開關、導線若干。 三、實驗步驟 1．直徑測定 用螺旋測微器在被測金屬導線上的三個不同位置各測一次直徑，求出其平均值d，計算出導線的橫截面積S＝eq \f(πd2,4)。 2．電路連接 按如圖所示的原理電路圖連接好，用伏安法測電阻的實驗電路。 3．長度測量 用毫米刻度尺測量接入電路中的被測金屬導線的有效長度，反復測量3次，求出其平均值l。 4．U、I測量 把上圖中滑動變阻器的滑動片調節到最左端，電路經檢查確認無誤后，閉合開關S，改變滑動變阻器滑動片的位置，讀出幾組相應的電流表、電壓表的示數I和U的值，記入表格內，斷開開關S。 5．拆去實驗線路，整理好實驗器材。 四、數據處理 1．在求Rx的平均值時可用兩種方法 (1)用Rx＝eq \f(U,I)分別算出各次的數值，再取平均值。 (2)用U-I圖線的斜率求出。 2．計算電阻率 將記錄的數據Rx、l、d的值代入電阻率計算式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI)。 五、誤差分析 1．金屬絲的橫截面積是利用直徑計算而得，直徑的測量是產生誤差的主要來源之一。 2．采用伏安法測量金屬絲的電阻時，由于采用的是電流表外接法，測量值小于真實值，使電阻率的測量值偏小。 3．金屬絲的長度測量、電流表和電壓表的讀數等會帶來偶然誤差。 4．由于金屬絲通電后發熱升溫，會使金屬絲的電阻率變大，造成測量誤差。 六、注意事項 1．本實驗中被測金屬導線的電阻值較小，因此實驗電路一般采用電流表外接法。 2．實驗連線時，應先從電源的正極出發，依次將電源、開關、電流表、待測金屬導線、滑動變阻器連成主干線路，然后再把電壓表并聯在待測金屬導線的兩端。 3．測量被測金屬導線的有效長度，是指測量待測導線接入電路的兩個端點之間的長度，亦即電壓表兩端點間的待測導線長度，測量時應將導線拉直，反復測量三次，求其平均值。 4．測金屬導線直徑一定要選三個不同部位進行測量，求其平均值。 5．閉合開關S之前，一定要將原理圖中滑動變阻器的滑片移到最左端。 6．在用伏安法測電阻時，通過待測導線的電流強度I不宜過大(電流表用0～0.6 A量程)，通電時間不宜過長，以免金屬導線的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大。 7．求Rx的平均值時可用兩種方法：第一種是用Rx＝eq \f(U,I)算出各次的測量值，再取平均值；第二種是用圖像(U-I圖線)來求出。若采用圖像法，在描點時，要盡量使各點間的距離拉大一些，連線時要盡可能地讓各點均勻分布在直線的兩側，個別明顯偏離較遠的點可以不予考慮。 實驗3：練習使用多用電表 一、實驗原理與方法 1．認識多用電表 下圖為一種多用電表的外形圖。 2．使用多用電表 (1)機械調零：用小螺絲刀輕輕轉動表盤下面的機械調零螺絲，使指針處于左端零刻度位置。 (2)選好正確擋位及量程：測量前一定要明確測量的物理量，然后轉動選擇開關，確定擋位并選擇一個合適的量程。 (3)正確接入測量電路：正確選好擋位和量程后，將紅、黑表筆接入電路。 ①測量電壓時要與電路并聯。 ②測量電流時要與電路串聯。 ③測量電阻時，應將電阻與其他電路斷開，測量前先將多用電表的選擇開關旋至歐姆擋，選擇合適的倍率擋，將兩表筆短接，進行歐姆調零，若需要換擋時，必須重新進行歐姆調零。 ④測量完畢，應將選擇開關置于“OFF”擋或交流電壓的最高擋，并拔出表筆，若長期不用，還應將電池取出。 3．數字式多用電表 如圖是某種數字式多用電表。數字式多用電表的測量值以數字形式直接顯示，使用方便。 數字式多用電表 二、實驗器材 多用電表、電學黑箱、直流電源、開關、導線若干、小燈泡、二極管，定值電阻(大、中、小)三個。 三、實驗步驟 1．測量直流電壓 (1)將功能選擇開關旋轉到直流電壓擋。 (2)根據待測電壓的估計值選擇量程。如果難以估計待測電壓值，應按照由大到小的順序，先將選擇開關旋轉到最大量程上試測，然后根據測量出的數值，重新確定適當?shù)牧砍淘龠M行測量。 (3)測量時，用紅、黑測試表筆使多用電表跟待測電路并聯，注意使電流從“＋”插孔流入多用電表，從“－”插孔流出多用電表，檢查無誤后再閉合開關S，如圖所示。 (4)根據擋位所指的量程以及指針所指的刻度值，讀出電壓表的示數。 2．測量直流電流 (1)多用電表直流電流擋與電流表原理相同，測量時應使電表與待測電路串聯。 (2)紅表筆插入“＋”插孔，黑表筆插入“－”插孔。測量時，使電流從紅表筆流入(即紅表筆接與電源的正極相接的一端)，從黑表筆流出(即黑表筆接與電源負極相接的一端)，如圖所示。 (3)需要注意多用電表直流電流擋是毫安擋，不能測量比較大的電流。 (4)選擇適當?shù)牧砍?，使指針偏轉角盡量大一些，這樣測量結果相對較準。 3．測量導體的電阻 使用多用電表測電阻的步驟。 （1）機械調零：使用前若表針沒有停在左端“0”刻度位置，要用螺絲刀轉動指針定位螺絲，使指針指向零刻度。 （2）選擋：估計待測電阻的大小，旋轉選擇開關，使其尖端對準歐姆擋的合適倍率。 （3）歐姆調零：將紅、黑表筆短接，調節歐姆調零旋鈕，使指針指在表盤右端“0”刻度處。 （4）測量讀數：將兩表筆分別與待測電阻的兩端接觸，表針示數乘以倍率即為待測電阻阻值。 （5）測另一電阻時重復(2)(3)(4)三步。 （6）實驗完畢：應將選擇開關置于“OFF”擋或交流電壓最高擋。 4．測量二極管的正、反向電阻 二極管的全稱叫晶體二極管，是用半導體材料制成的電子元件，它有兩根引線，一根叫正極，另一根叫負極，二極管的表示符號如圖所示。 （1）二極管的單向?qū)щ娦?電流從正極流入時電阻比較小，處于導通狀態，相當于一個接通的開關；電流從負極流入時電阻比較大，相當于一個斷開的開關。 （2）測量正向電阻 將多用電表的選擇開關旋至低倍率的電阻擋，進行歐姆調零，將黑表筆接二極管正極，紅表筆接二極管負極，把讀得的數值乘以電阻擋倍率，即為二極管的正向電阻。 （3）測量反向電阻 將多用電表的選擇開關旋至高倍率的電阻擋，進行歐姆調零，將黑表筆接二極管負極，紅表筆接二極管正極，把讀得的數值乘以電阻擋倍率，即為二極管的反向電阻。 四、誤差分析 1．電池用舊后，電動勢會減小，內電阻會變大，致使電阻測量值偏大，要及時換電池。 2．歐姆表的表盤刻度不均勻，估讀時易帶來誤差。 3．由于歐姆表刻度的非線性，表頭指針偏轉過大或過小都會使誤差增大，因此要選用恰當擋位，使指針指中值附近。 4．讀數時的觀測易形成偶然誤差，要垂直表盤正對指針讀數。 五、注意事項 1．用多用電表電壓擋、電流擋測電壓、電流時要注意紅、黑表筆與電源的正、負極相連。 2．需要注意多用電表直流電流擋是毫安擋，不能測量比較大的電流。選擇適當?shù)牧砍?，使指針偏轉角盡量大一些，這樣測量結果相對較準。 3．測電阻時應注意的問題 （1）選擋后要進行歐姆調零。 （2）換擋后要重新進行歐姆調零。 （3）被測電阻要與電源等其他元件分離，不能用手接觸表筆的金屬桿。 （4）被測電阻阻值等于指針示數乘以倍率。 （5）使用后，要將兩表筆從插孔中拔出，并將選擇開關旋至“OFF”擋或交流電壓最高擋，若長期不用，應將電池取出。 （6）選擇倍率時，應使指針盡可能指在中央刻度線附近。 知識演練 1．(2020-2021學年湖南師大附中高二(上)期中)為了較精確地測量某定值電阻的阻值，某興趣小組先用多用電表進行粗測，后用伏安法精確測量。現準備了以下器材： A．多用電表 B．電壓表V(量程，內阻約) C．電流表(量程、內阻) D．電流表(量程、內阻約為) E．定值電阻() F．滑動變阻器R() G．電源(電動勢，內電阻較小) H．導線、開關若干 （1）在用多用電表粗測時，該興趣小組首先選用“”歐姆擋，此時歐姆表的指針位置如圖甲所示，為了減小誤差，多用電表的選擇開關換用合適倍率擋；按正確操作規程再次測量該待測電阻的阻值，此時歐姆表的指針位置如圖乙所示，其讀數是______Ω； （2）請在線框內畫出能準確測量電阻的電路圖______(要求在電路圖上標出元件符號)； （3）請根據設計的電路圖寫出的測量表達式______；(用U、和表示電壓表V、電流表和的示數) （4）若歐姆表內部電路如丙圖所示，其中靈敏電流表滿偏電流為，內阻為，電池電動勢為，內阻為，表內滑動變阻器最大阻值為，歐姆表刻度刻好。當電池電動勢下降為，內阻增大為時，歐姆表重新調零后，測得阻值為，則待測電阻的真實阻值為______Ω。 2．(2020-2021學年南昌二中高二(上)期末)為了測定某圓柱型導體的電阻率，某同學進行了以下操作： （1）用20分度的游標卡尺測出通電部分長度L=______mm； （2）用螺旋測微器測此導體直徑d=______mm； （3）用歐姆表粗測此導體電阻Rx=______Ω(×10倍率擋)； （4）用下列所有器材設計一個伏安法測電阻的電路，要求精確測量阻值。在方框中畫出測量電路圖，并標明各元件符號。______ 待測電阻Rx 電壓表V：量程3V，內阻為30kΩ 電流表A：量程50mA,內阻約為10Ω 定值電阻R0=50kΩ 滑動變阻器R：0~20Ω 電源E=10V，內阻很小 開關一個，導線若干 第二部分 專題講解 專題1：伏安法測電阻 1.原理：由R＝eq \f(U,I)知，只要測出電阻兩端的電壓及通過導體的電流就可算出導體的電阻。 2．電路：如圖所示，電流表接在電壓表的兩接線柱外側，通常叫“外接法”；如圖所示，電流表接在電壓表的兩接線柱內側，通常叫“內接法”。 (a)　　　　　(b) 3．伏安法測電阻的誤差分析 如上、(b)圖所示，R為待測電阻，因為電流表、電壓表分別有分壓、分流作用，因此兩種方法測量電阻都有誤差。 （1）電流表外接法 電壓表示數：UV＝UR，電流表示數：IA＝IR＋IV＞IR，R測＝eq \f(UV,IA)UR，電流表示數：IA＝IR，R測＝eq \f(UV,IA)>eq \f(UR,IR)＝R真，測量值偏大，適用于測量大阻值電阻。 內接法誤差來源于電流表的分壓作用，分壓越小，誤差越小，所以該電路適用于測量大電阻，即R?RA。 4．伏安法測電阻時電路選擇的方法 （1）定量判定法 當已知待測電阻的大約值Rx，電流表的內阻RA和電壓表的內阻RV，則 當eq \f(Rx,RA)>eq \f(RV,Rx)，即Rx>eq \r(RARV)時，選用電流表內接法； 當eq \f(Rx,RA)eq \f(UR,IR)＝R真，測量值偏大，適用于測量大阻值電阻。 內接法誤差來源于電流表的分壓作用，分壓越小，誤差越小，所以該電路適用于測量大電阻，即R?RA。 4．伏安法測電阻時電路選擇的方法 （1）定量判定法 當已知待測電阻的大約值Rx，電流表的內阻RA和電壓表的內阻RV，則 當eq \f(Rx,RA)>eq \f(RV,Rx)，即Rx>eq \r(RARV)時，選用電流表內接法； 當eq \f(Rx,RA)
