（2019人教版必修第三冊）高二物理精講精練 第十二章 電能能量守恒【章節測試】（原卷版+解析）

這是一份（2019人教版必修第三冊）高二物理精講精練 第十二章 電能能量守恒【章節測試】（原卷版+解析），共18頁。

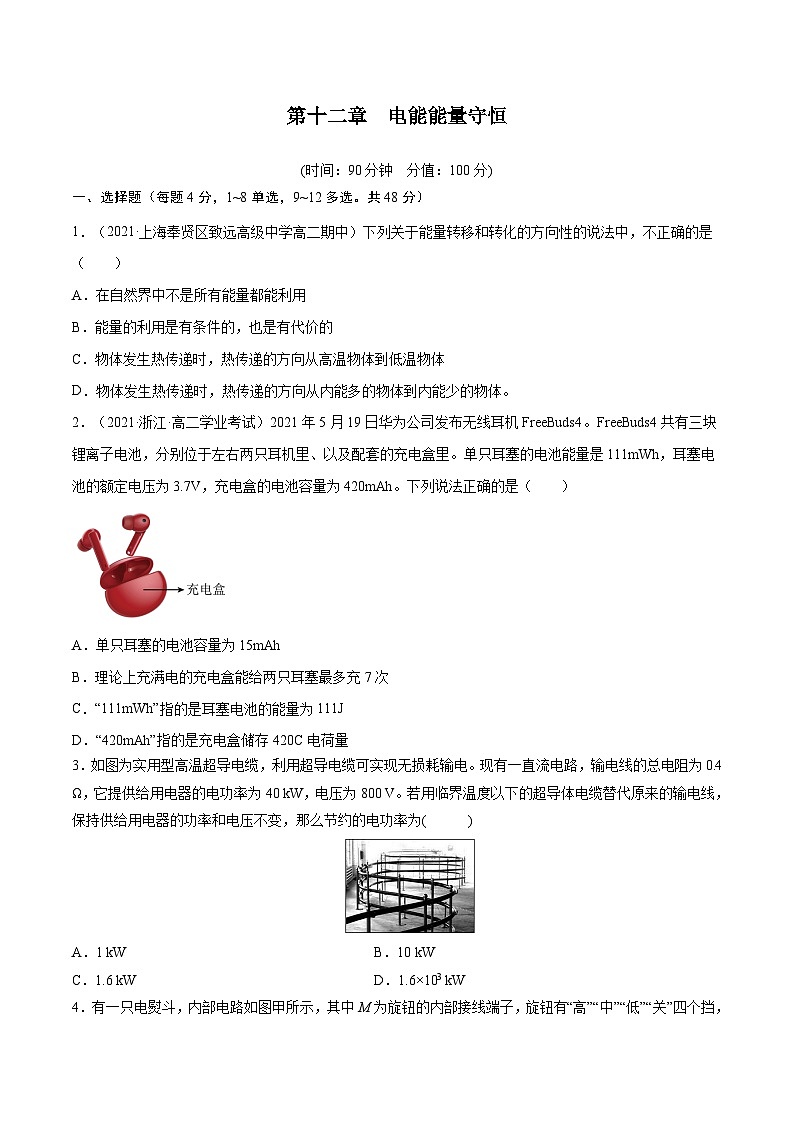

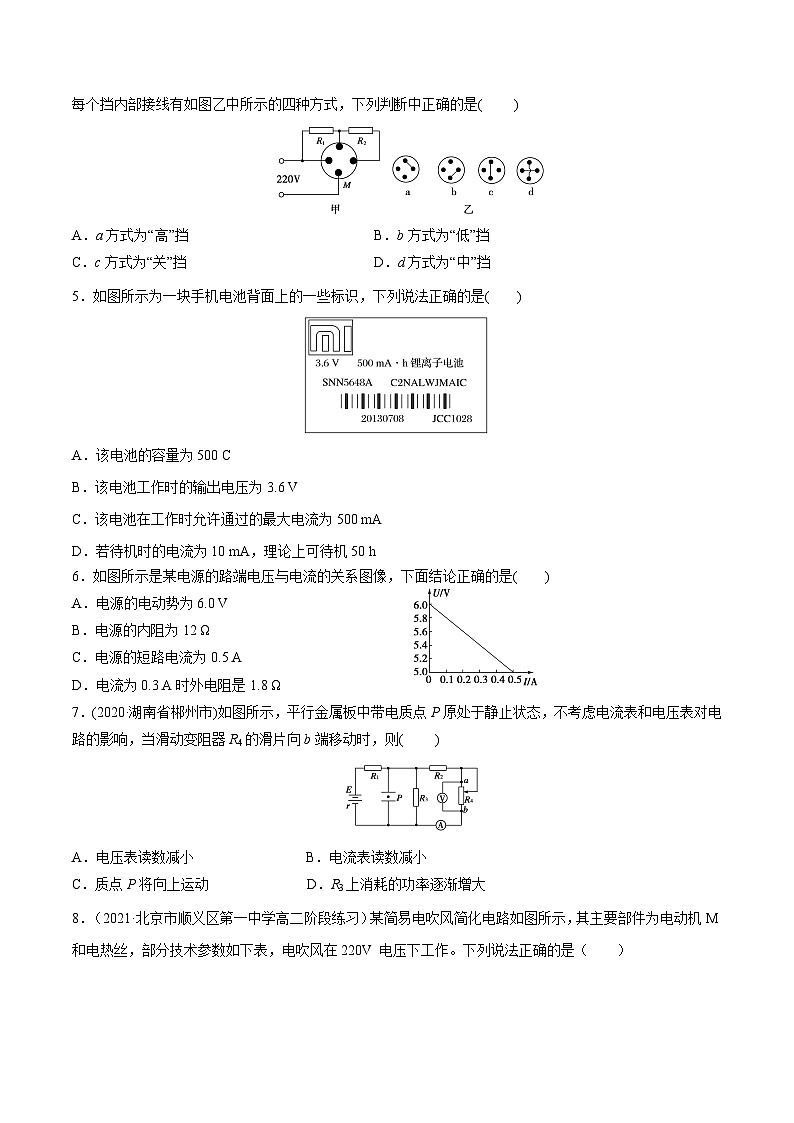

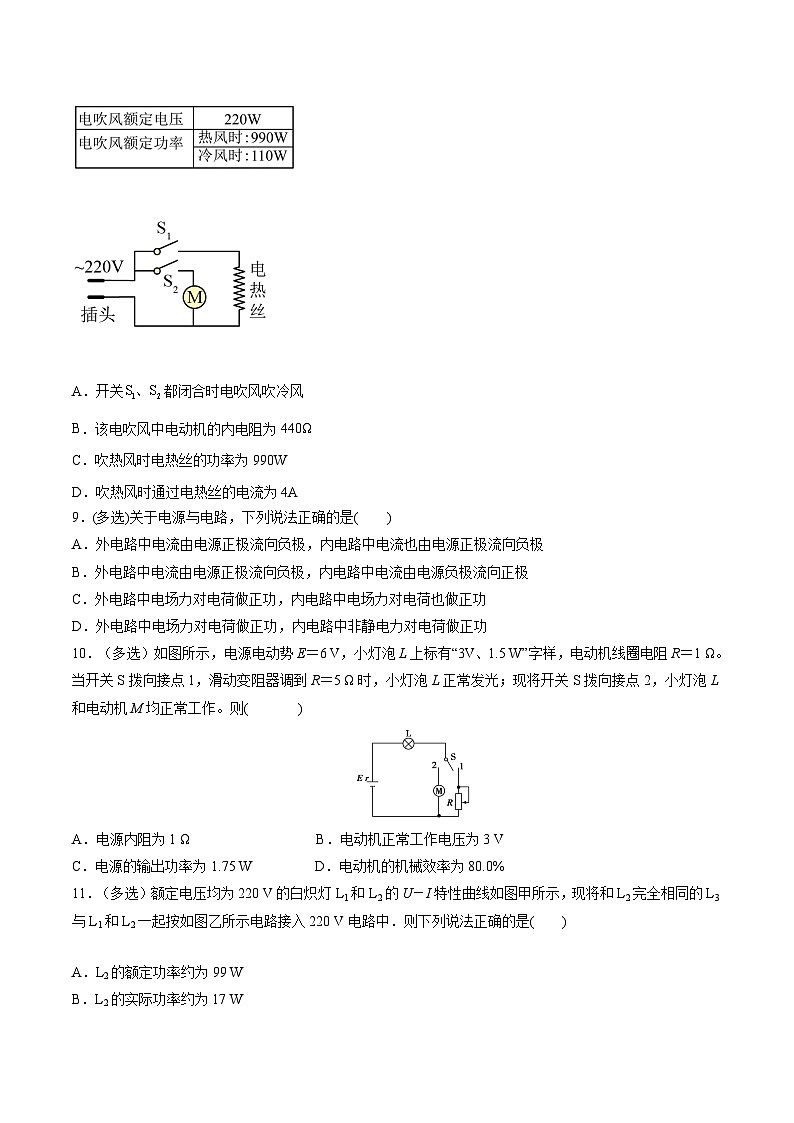

第十二章 電能能量守恒 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~8單選，9~12多選。共48分） 1．（2021·上海奉賢區致遠高級中學高二期中）下列關于能量轉移和轉化的方向性的說法中，不正確的是 （　?。?A．在自然界中不是所有能量都能利用 B．能量的利用是有條件的，也是有代價的 C．物體發生熱傳遞時，熱傳遞的方向從高溫物體到低溫物體 D．物體發生熱傳遞時，熱傳遞的方向從內能多的物體到內能少的物體。 2．（2021·浙江·高二學業考試）2021年5月19日華為公司發布無線耳機FreeBuds4。FreeBuds4共有三塊鋰離子電池，分別位于左右兩只耳機里、以及配套的充電盒里。單只耳塞的電池能量是111mWh，耳塞電池的額定電壓為3.7V，充電盒的電池容量為420mAh。下列說法正確的是（　?。? A．單只耳塞的電池容量為15mAh B．理論上充滿電的充電盒能給兩只耳塞最多充7次 C．“111mWh”指的是耳塞電池的能量為111J D．“420mAh”指的是充電盒儲存420C電荷量 3．如圖為實用型高溫超導電纜，利用超導電纜可實現無損耗輸電?，F(xiàn)有一直流電路，輸電線的總電阻為0.4 Ω，它提供給用電器的電功率為40 kW，電壓為800 V。若用臨界溫度以下的超導體電纜替代原來的輸電線，保持供給用電器的功率和電壓不變，那么節約的電功率為(　 　) A．1 kW　　　　　　　　　 　B．10 kW C．1.6 kW　　 　D．1.6×103 kW 4．有一只電熨斗，內部電路如圖甲所示，其中M為旋鈕的內部接線端子，旋鈕有“高”“中”“低”“關”四個擋，每個擋內部接線有如圖乙中所示的四種方式，下列判斷中正確的是(　 　) A．a(chǎn)方式為“高”擋　　　　 　B．b方式為“低”擋 C．c方式為“關”擋　　 　D．d方式為“中”擋 5．如圖所示為一塊手機電池背面上的一些標識，下列說法正確的是(　　) A．該電池的容量為500 C B．該電池工作時的輸出電壓為3.6 V C．該電池在工作時允許通過的最大電流為500 mA D．若待機時的電流為10 mA，理論上可待機50 h 6．如圖所示是某電源的路端電壓與電流的關系圖像，下面結論正確的是(　　) A．電源的電動勢為6.0 V B．電源的內阻為12 Ω C．電源的短路電流為0.5 A D．電流為0.3 A時外電阻是1.8 Ω 7．(2020·湖南省郴州市)如圖所示，平行金屬板中帶電質點P原處于靜止狀態，不考慮電流表和電壓表對電路的影響，當滑動變阻器R4的滑片向b端移動時，則(　 　) A．電壓表讀數減小 B．電流表讀數減小 C．質點P將向上運動 D．R3上消耗的功率逐漸增大 8．（2021·北京市順義區第一中學高二階段練習）某簡易電吹風簡化電路如圖所示，其主要部件為電動機M和電熱絲，部分技術參數如下表，電吹風在220V 電壓下工作。下列說法正確的是（　?。?  A．開關都閉合時電吹風吹冷風 B．該電吹風中電動機的內電阻為440Ω C．吹熱風時電熱絲的功率為990W D．吹熱風時通過電熱絲的電流為4A 9．(多選)關于電源與電路，下列說法正確的是(　　) A．外電路中電流由電源正極流向負極，內電路中電流也由電源正極流向負極 B．外電路中電流由電源正極流向負極，內電路中電流由電源負極流向正極 C．外電路中電場力對電荷做正功，內電路中電場力對電荷也做正功 D．外電路中電場力對電荷做正功，內電路中非靜電力對電荷做正功 10．（多選）如圖所示，電源電動勢E＝6 V，小燈泡L上標有“3V、1.5 W”字樣，電動機線圈電阻R＝1 Ω。當開關S撥向接點1，滑動變阻器調到R＝5 Ω時，小燈泡L正常發光；現將開關S撥向接點2，小燈泡L和電動機M均正常工作。則(　 　) A．電源內阻為1 Ω B．電動機正常工作電壓為3 V C．電源的輸出功率為1.75 W D．電動機的機械效率為80.0% 11．（多選）額定電壓均為220 V的白熾燈L1和L2的U－I特性曲線如圖甲所示，現將和L2完全相同的L3與L1和L2一起按如圖乙所示電路接入220 V電路中．則下列說法正確的是(　　) A．L2的額定功率約為99 W B．L2的實際功率約為17 W C．L2的實際功率比L3的實際功率小17 W D．L2的實際功率比L3的實際功率小82 W 12．（多選）（2021·山東·高二階段練習）在如圖所示的電路中，閉合電鍵后小燈泡正常發光，當滑動變阻器R3的滑動觸頭P向上滑動時（　?。? A．小燈泡變亮 B．電流表示數變大 C．電源輸出功率變大 D．電源效率變小 二、非選擇題（共52分） 13．（4分）（2021·河北·衡水市冀州區第一中學高三期末）某物理興趣小組準備測量精確測定電源的電動勢和內阻，現備有下列器材： A．電流表G（量程為、內阻） B．電阻箱 C．開關、導線若干 D．電源E（電動勢約，內阻未知） 測定該電源的電動勢和內阻的電路如圖甲所示。閉合開關S，調整電阻箱R，讀取相應的電流表示數I，記錄多組數據，得到如圖丙所示的圖線，則電源的電動勢_______V，內阻_____。 14．(8分)為了測量一節干電池的電動勢和內電阻，實驗室準備了下列器材供選用： A．待測干電池一節 B．直流電流表(量程0～0.6～3 A,0.6 A擋內阻約為0.1 Ω，3 A擋內阻約為0.02 Ω) C．直流電壓表(量程0～3～15 V,3 V擋內阻為5 kΩ，15 V擋內阻為25 kΩ) D．滑動變阻器(阻值范圍為0～15 Ω，允許最大電流為1 A) E．滑動變阻器(阻值范圍為0～1 000 Ω，允許最大電流為0.2 A) F．開關 G．導線若干 （1）將如圖所示中的器材，進行實物連線 ； （2）為盡可能減少實驗的誤差，其中滑動變阻選 (填代號)； （3）根據實驗記錄，畫出的U－I圖線如圖所示，從中可求出待測干電池的電動勢為E＝ V，內電阻為r＝ Ω。 15.（8分）如圖為某同學組裝完成的簡易多用電表的電路圖。圖中E是電池；R1、R2、R3、R4和R5是固定電阻，R6是可變電阻；表頭G的滿偏電流為250μA，內阻為480Ω。虛線方框內為換擋開關，A端和B端分別與兩表筆相連．該多用電表有5個擋位，5個擋位為：直流電壓1V擋和5V擋，直流電流1mA擋和2.5mA 擋，歐姆×100Ω擋。 （1）關于R6的使用，下列說法正確的是________(填正確答案標號)。 A．在使用多用電表之前，調整R6使電表指針指在表盤左端電流“0”位置 B．使用歐姆擋時，先將兩表筆短接，調整R6使電表指針指在表盤右端電阻“0”位置 C．使用電流擋時，調整R6使電表指針盡可能指在表盤右端電流最大位置 （2）某次測量時該多用電表指針位置如圖所示。若此時B端是與“1”相連的，則多用電表讀數為__________；若此時B端是與“3”相連的，則讀數為________；若此時B端是與“5”相連的，則讀數為____________。(結果均保留3位有效數字) 16．（10分）（2021·云南·無高二階段練習）如圖所示電路，A，B兩點間接上一電動勢為4V，內電阻為1Ω的直流電源，三個電阻的阻值均為3Ω，電容器的電容為200μF，電流表內阻不計。求： （1）閉合開關S后，電容器所帶電荷量； （2）斷開開關S后，通過R2的電荷量。 17．(10分) 某直流電動機接入電路如圖所示的實驗電路。調節滑動變阻器R的阻值，使電動機無法轉動，此時電流表和電壓表的示數分別為0.2 A和0.4 V。重新調節R的阻值，使電動機能夠正常運轉，此時電流表和電壓表的示數分別為0.8 A和3 V。求： （1）這臺電動機的線圈電阻； （2）電動機正常運轉時的輸入功率； （3）電動機正常運轉時的輸出功率。 18.（12分）如圖所示，甲圖中變阻器的滑片從一端滑到另一端的過程中，兩電壓表的讀數隨電流表讀數的變化情況如圖乙中的AC、BC兩直線所示，電表均為理想電表． （1）電壓表V1、V2的示數隨電流表示數的變化圖象應分別為U—I圖象中的哪一條直線？ （2）定值電阻R0、變阻器的總電阻R分別為多少？ （3）求出電源的電動勢和內阻．  第十二章 電能能量守恒 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~8單選，9~12多選。共48分） 1．（2021·上海奉賢區致遠高級中學高二期中）下列關于能量轉移和轉化的方向性的說法中，不正確的是 （　?。?A．在自然界中不是所有能量都能利用 B．能量的利用是有條件的，也是有代價的 C．物體發生熱傳遞時，熱傳遞的方向從高溫物體到低溫物體 D．物體發生熱傳遞時，熱傳遞的方向從內能多的物體到內能少的物體。 【答案】D 【解析】 A．在自然界中不是所有能量都能利用，例如雷電帶來的能量，還不能被人類所利用，故A正確；B．能量的利用是有條件的，也是有代價的，例如利用核能來發電，一旦核泄漏造程度的后果將不堪想象，故B正確； CD．物體發生熱傳遞時，熱傳遞的方向從高溫物體到低溫物體，而不一定是從內能多的物體到內能少的物體，選項C正確，D錯誤。 此題選擇不正確的選項，故選D。 2．（2021·浙江·高二學業考試）2021年5月19日華為公司發布無線耳機FreeBuds4。FreeBuds4共有三塊鋰離子電池，分別位于左右兩只耳機里、以及配套的充電盒里。單只耳塞的電池能量是111mWh，耳塞電池的額定電壓為3.7V，充電盒的電池容量為420mAh。下列說法正確的是（　?。? A．單只耳塞的電池容量為15mAh B．理論上充滿電的充電盒能給兩只耳塞最多充7次 C．“111mWh”指的是耳塞電池的能量為111J D．“420mAh”指的是充電盒儲存420C電荷量 【答案】B 【解析】 C．根據 “111mWh”指的是耳塞電池的能量為，C錯誤； AB．根據 可知，單只耳塞的電池容量為30mAh，理論上充滿電的充電盒能給兩只耳塞充電次數 次 A錯誤B正確； D．根據，D錯誤。 故選B。 3．如圖為實用型高溫超導電纜，利用超導電纜可實現無損耗輸電。現有一直流電路，輸電線的總電阻為0.4 Ω，它提供給用電器的電功率為40 kW，電壓為800 V。若用臨界溫度以下的超導體電纜替代原來的輸電線，保持供給用電器的功率和電壓不變，那么節約的電功率為(　 　) A．1 kW　　　　　　　　　 　B．10 kW C．1.6 kW　　 　D．1.6×103 kW 【答案】A 【解析】輸電導線上的輸電電流I＝eq \f(P,U)＝eq \f(40×103 W,800 V)＝50 A，則輸電線上損失的電功率P′＝I2R＝502×0.4 W＝1 000 W，A項正確。 4．有一只電熨斗，內部電路如圖甲所示，其中M為旋鈕的內部接線端子，旋鈕有“高”“中”“低”“關”四個擋，每個擋內部接線有如圖乙中所示的四種方式，下列判斷中正確的是(　 　) A．a(chǎn)方式為“高”擋　　　　 　B．b方式為“低”擋 C．c方式為“關”擋　　 　D．d方式為“中”擋 【答案】B 【解析】a中回路未閉合，故a方式為“關擋”，b中總電阻Rb＝R1＋R2，c中總電阻為Rc＝R1，d中總電阻為Rd＝eq \f(R1R2,R1＋R2)，由公式P＝eq \f(U2,R)，故d方式為“高”擋，c方式為“中”擋，b方式為“低”擋，所以B對，A、C、D錯。 5．如圖所示為一塊手機電池背面上的一些標識，下列說法正確的是(　　) A．該電池的容量為500 C B．該電池工作時的輸出電壓為3.6 V C．該電池在工作時允許通過的最大電流為500 mA D．若待機時的電流為10 mA，理論上可待機50 h 【答案】D 【解析】由電池上的標識數據可知，該電池的容量為500 mA·h＝500×10－3×3 600 C＝1 800 C，故A錯誤；3.6 V是電池的電動勢，不是輸出電壓，故B錯誤；電池的容量是500 mA·h，不表示該電池在工作時允許通過的最大電流為500 mA，故C錯誤；若待機時的電流為10 mA，理論上可待機時間t＝eq \f(q,I)＝eq \f(500 mA·h,10 mA)＝50 h，故D正確． 6．如圖所示是某電源的路端電壓與電流的關系圖像，下面結論正確的是(　　) A．電源的電動勢為6.0 V B．電源的內阻為12 Ω C．電源的短路電流為0.5 A D．電流為0.3 A時外電阻是1.8 Ω 【答案】A　 【解析】由閉合電路歐姆定律U＝E－Ir得，當I＝0時，U＝E，即圖線與縱軸交點表示斷路狀態，電動勢E＝6 V，故A正確；電源的內阻等于圖線斜率的絕對值，r＝eq \b\lc\|\rc\|(\a\vs4\al\co1(\f(ΔU,ΔI)))＝eq \f(6－5,0.5) Ω＝2 Ω，故B錯誤；外電阻R＝0時，短路電流為I＝eq \f(E,r)＝eq \f(6,2) A＝3 A，故C錯誤；電流I＝0.3 A時，路端電壓U＝E－Ir＝6 V－0.3×2 V＝5.4 V，則外電阻R＝eq \f(U,I)＝18 Ω，故D錯誤。 7．(2020·湖南省郴州市)如圖所示，平行金屬板中帶電質點P原處于靜止狀態，不考慮電流表和電壓表對電路的影響，當滑動變阻器R4的滑片向b端移動時，則(　 　) A．電壓表讀數減小 B．電流表讀數減小 C．質點P將向上運動 D．R3上消耗的功率逐漸增大 【答案】A 【解析】由圖可知，R2與滑動變阻器R4串聯后與R3并聯后，再與R1串聯接在電源兩端；電容器與R3并聯；當滑片向b移動時，滑動變阻器接入電阻減小，則電路中總電阻減??；由閉合電路歐姆定律可知，電路中電流增大；路端電壓減小，同時R1兩端的電壓增大；故并聯部分的電壓減小；由歐姆定律可知流過R3的電流減小，則流過并聯部分的電流增大，故電流表示數增大；故B錯誤；因并聯部分電壓減小，而R2中電壓增大，故電壓表示數減小，故A正確；因電容器兩端電壓減小，故電荷受到的向上電場力減小，則重力大于電場力，合力向下，電荷向下運動，故C錯誤；因R3兩端的電壓減小，由P＝eq \f(U2,R)可知，R3上消耗的功率減??； 故D錯誤。 8．（2021·北京市順義區第一中學高二階段練習）某簡易電吹風簡化電路如圖所示，其主要部件為電動機M和電熱絲，部分技術參數如下表，電吹風在220V 電壓下工作。下列說法正確的是（　?。?  A．開關都閉合時電吹風吹冷風 B．該電吹風中電動機的內電阻為440Ω C．吹熱風時電熱絲的功率為990W D．吹熱風時通過電熱絲的電流為4A 【答案】D 【解析】A．開關都閉合時，電熱絲接入電路發熱，電吹風吹熱風，故A錯誤； B．440Ω顯然是用電動機的額定電壓除以額定電流得出的，而電動機是非純電阻元件，不能用歐姆定律計算其內電阻，故B錯誤； CD．吹熱風時電熱絲的功率為 吹熱風時通過電熱絲的電流為，故C錯誤，D正確。故選D。 9．(多選)關于電源與電路，下列說法正確的是(　　) A．外電路中電流由電源正極流向負極，內電路中電流也由電源正極流向負極 B．外電路中電流由電源正極流向負極，內電路中電流由電源負極流向正極 C．外電路中電場力對電荷做正功，內電路中電場力對電荷也做正功 D．外電路中電場力對電荷做正功，內電路中非靜電力對電荷做正功 【答案】BD 【解析】電路中電流是由電荷的定向移動形成的，外電路中，電荷在導線中電場的作用下運動，此過程電場力對電荷做正功。根據穩定電流的閉合性和電荷守恒定律，在內電路中，電荷運動方向與電場力的方向相反，電場力對電荷做負功。所以必須有除電場力以外的非靜電力做功，使其他形式的能轉化為電荷的電勢能，故B、D正確。 10．（多選）如圖所示，電源電動勢E＝6 V，小燈泡L上標有“3V、1.5 W”字樣，電動機線圈電阻R＝1 Ω。當開關S撥向接點1，滑動變阻器調到R＝5 Ω時，小燈泡L正常發光；現將開關S撥向接點2，小燈泡L和電動機M均正常工作。則(　 　) A．電源內阻為1 Ω B．電動機正常工作電壓為3 V C．電源的輸出功率為1.75 W D．電動機的機械效率為80.0% 【答案】AD 【解析】當開關S撥向接點1，小燈泡L正常發光，根據功率公式P＝UI，解得：I＝eq \f(P,U)＝eq \f(1.5,3) A＝0.5 A，根據閉合電路歐姆定律：E＝U＋IR＋Ir，解得：r＝1 Ω，故A正確；將開關S撥向接點2，小燈泡L正常發光，I＝0.5 A，根據閉合電路歐姆定律：E＝U＋UM＋Ir，解得：UM＝2.5 V，即電動機正常工作電壓為2.5 V；故B錯誤；電源的總功率為：P總＝EI＝3 W，內阻的功率為：Pr＝I2r＝0.25 W，則電源的輸出功率為：P出＝P總－Pr＝2.75 W，故C錯誤；電動機的輸入功率為：P入＝UMI＝1.25 W，熱功率為：PQ＝I2RM＝0.25 W，則輸出功率為：P出＝P入－PQ＝1 W，電動機的機械效率為η＝eq \f(P出,P入)×100%＝80%，故D正確。 11．（多選）額定電壓均為220 V的白熾燈L1和L2的U－I特性曲線如圖甲所示，現將和L2完全相同的L3與L1和L2一起按如圖乙所示電路接入220 V電路中．則下列說法正確的是(　　) A．L2的額定功率約為99 W B．L2的實際功率約為17 W C．L2的實際功率比L3的實際功率小17 W D．L2的實際功率比L3的實際功率小82 W 【答案】ABD 【解析】由L2的伏安特性曲線可得，在額定電壓220 V 時的電流為0.45 A，則L2的額定功率為P額＝U額I額＝99 W，選項A正確；圖示電路為L1和L2串聯再與L3并聯，所以L1和L2串聯后兩端的總電壓為220 V，那么流過L1和L2的電流及兩燈的電壓滿足I1＝I2，U1＋U2＝220 V，由L1和L2的U－I圖線可知，I1＝I2＝0.25 A，U1＝152 V，U2＝68 V，故燈L2的實際功率P2＝I2U2＝17 W，故選項B正確；由于L3兩端的電壓為220 V，故P3＝P額＝99 W，則P3－P2＝82 W，故選項C錯誤，選項D正確． 12．（多選）（2021·山東·高二階段練習）在如圖所示的電路中，閉合電鍵后小燈泡正常發光，當滑動變阻器R3的滑動觸頭P向上滑動時（　　） A．小燈泡變亮 B．電流表示數變大 C．電源輸出功率變大 D．電源效率變小 【答案】BD 【解析】A．當滑動變阻器R3的滑動觸頭P向上滑動時，其接入電路的阻值減小，電路總電阻減小，根據閉合電路歐姆定律可知，干路電流增大，內電壓和R1的電壓增大，則并聯部分電壓減小，故R2和燈泡的支路電流減小，燈泡變暗，A錯誤； B．干路電流增大，R2和燈泡的支路電流減小，可知R3支路電流增大，電流表示數變大，B正確； C．當外電阻等于電源內阻時，電源的輸出功率最大，由于不知道外電阻和內阻的大小關系，所以無法判斷電源輸出功率的變化情況，C錯誤； D．電源效率可表示為 由于外電路電阻減小，故電源效率變小，D正確。故選BD。 二、非選擇題（共52分） 13．（4分）（2021·河北·衡水市冀州區第一中學高三期末）某物理興趣小組準備測量精確測定電源的電動勢和內阻，現備有下列器材： A．電流表G（量程為、內阻） B．電阻箱 C．開關、導線若干 D．電源E（電動勢約，內阻未知） 測定該電源的電動勢和內阻的電路如圖甲所示。閉合開關S，調整電阻箱R，讀取相應的電流表示數I，記錄多組數據，得到如圖丙所示的圖線，則電源的電動勢_______V，內阻_____。 【答案】9 42 【解析】[1][2]根據實驗電路以及閉合電路歐姆定律可知 變形得 則由圖象可知圖象的斜率 又因 解得E=9V 圖象與縱軸的交點為5，則可知 可得r=42Ω 14．(8分)為了測量一節干電池的電動勢和內電阻，實驗室準備了下列器材供選用： A．待測干電池一節 B．直流電流表(量程0～0.6～3 A,0.6 A擋內阻約為0.1 Ω，3 A擋內阻約為0.02 Ω) C．直流電壓表(量程0～3～15 V,3 V擋內阻為5 kΩ，15 V擋內阻為25 kΩ) D．滑動變阻器(阻值范圍為0～15 Ω，允許最大電流為1 A) E．滑動變阻器(阻值范圍為0～1 000 Ω，允許最大電流為0.2 A) F．開關 G．導線若干 （1）將如圖所示中的器材，進行實物連線 ； （2）為盡可能減少實驗的誤差，其中滑動變阻選 (填代號)； （3）根據實驗記錄，畫出的U－I圖線如圖所示，從中可求出待測干電池的電動勢為E＝ V，內電阻為r＝ Ω。 【解析】(1)測定電源電動勢和內電阻的電路圖如圖所示，對照電路圖連線如下： (2)滑動變阻器E電阻值較大，操作不方便，同時額定電流太小，故選小電阻的滑動變阻器；故選D。 (3)電源的U－I圖像的縱軸截距表示電源的電動勢，故E＝1.5 V。 斜率表示電源的內電阻，故r＝eq \b\lc\|\rc\|(\a\vs4\al\co1(\f(ΔU,ΔI)))＝eq \f(1.5 V－0.8 V,0.7 A)＝1 Ω。 15.（8分）如圖為某同學組裝完成的簡易多用電表的電路圖。圖中E是電池；R1、R2、R3、R4和R5是固定電阻，R6是可變電阻；表頭G的滿偏電流為250μA，內阻為480Ω。虛線方框內為換擋開關，A端和B端分別與兩表筆相連．該多用電表有5個擋位，5個擋位為：直流電壓1V擋和5V擋，直流電流1mA擋和2.5mA 擋，歐姆×100Ω擋。 （1）關于R6的使用，下列說法正確的是________(填正確答案標號)。 A．在使用多用電表之前，調整R6使電表指針指在表盤左端電流“0”位置 B．使用歐姆擋時，先將兩表筆短接，調整R6使電表指針指在表盤右端電阻“0”位置 C．使用電流擋時，調整R6使電表指針盡可能指在表盤右端電流最大位置 （2）某次測量時該多用電表指針位置如圖所示。若此時B端是與“1”相連的，則多用電表讀數為__________；若此時B端是與“3”相連的，則讀數為________；若此時B端是與“5”相連的，則讀數為____________。(結果均保留3位有效數字) 【答案】B 1.47 mA 1.10 kΩ 2.94 V 【解析】（1）[1]ABC．可變電阻R6的作用是進行歐姆調零，AC錯誤，B正確。 故選B。 （2）[2] B端接 “1”、 “2”時是電流擋。接“1”和“2”時電路總電流分別為 ， 因為 則接“1”時是直流電流2.5 mA 擋，則多用電表讀數為1.47 mA。 [3] B端是與“3”相連是歐姆擋，則多用電表讀數為。 [4] B端是與“5”相連是直流電壓5 V擋，則多用電表讀數為2.94 V。 16．（10分）（2021·云南·無高二階段練習）如圖所示電路，A，B兩點間接上一電動勢為4V，內電阻為1Ω的直流電源，三個電阻的阻值均為3Ω，電容器的電容為200μF，電流表內阻不計。求： （1）閉合開關S后，電容器所帶電荷量； （2）斷開開關S后，通過R2的電荷量。 【答案】（1）；（2） 【解析】（1）閉合開關S后，電阻R1、R2被短路，根據閉合電路歐姆定律 電容器兩端電壓等于R3兩端電壓，則電容器所帶電荷量 （2）斷開開關S后，電容器相當于電源進行放電，外電路R1、R2并聯后與R3串聯，由于各電阻的阻值相等，則通過R2的電荷量 17．(10分) 某直流電動機接入電路如圖所示的實驗電路。調節滑動變阻器R的阻值，使電動機無法轉動，此時電流表和電壓表的示數分別為0.2 A和0.4 V。重新調節R的阻值，使電動機能夠正常運轉，此時電流表和電壓表的示數分別為0.8 A和3 V。求： （1）這臺電動機的線圈電阻； （2）電動機正常運轉時的輸入功率； （3）電動機正常運轉時的輸出功率。 【答案】(1)2 Ω　(2)2.4 W　(3)1.12 W 【解析】(1)電動機不轉時，可看成純電阻電路，由歐姆定律得：r＝eq \f(U1,I1)＝eq \f(0.4,0.2) Ω＝2 Ω (2)正常工作時輸入功率：P入＝U2I2＝3×0.8 W＝2.4 W (3)正常工作時內阻消耗的功率P熱＝Ieq \o\al(2,2)r＝0.82×2 W＝1.28 W 輸出功率P輸出＝P入－P熱＝2.4 W－1.28 W＝1.12 W 18.（12分）如圖所示，甲圖中變阻器的滑片從一端滑到另一端的過程中，兩電壓表的讀數隨電流表讀數的變化情況如圖乙中的AC、BC兩直線所示，電表均為理想電表． （1）電壓表V1、V2的示數隨電流表示數的變化圖象應分別為U—I圖象中的哪一條直線？ （2）定值電阻R0、變阻器的總電阻R分別為多少？ （3）求出電源的電動勢和內阻． 【答案】(1)見解析　(2)3 Ω　12 Ω　(3)8 V　1 Ω 【解析】(1)電流增大，路端電壓減小，定值電阻R0分壓增大，V1表示電阻R0兩端電壓，示數變化如AC直線所示，V2指示路端電壓，示數變化如BC直線所示． (2)根據歐姆定律，由題圖乙可知，R0＝eq \f(ΔUAC,ΔIAC)＝eq \f(4.5,1.5) Ω＝3 Ω. 當電流取最小值I0＝0.5 A時，變阻器的阻值最大，此時變阻器兩端電壓UR＝UB－UA＝(7.5－1.5)V＝6 V，總電阻R＝eq \f(UR,I0)＝eq \f(6,0.5) Ω＝12 Ω. (3)根據閉合電路歐姆定律，路端電壓與電流的關系是U＝E－Ir 所以BC直線斜率的絕對值表示電源內阻， 即r＝eq \b\lc\|\rc\|(\a\vs4\al\co1(\f(ΔUBC,ΔIBC)))＝eq \f(7.5－6,2－0.5) Ω＝1 Ω，\ 電動勢E＝UB＋I0r＝(7.5＋0.5×1)V＝8 V．
