人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律1 電路中的能量轉化課后測評

這是一份人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律1 電路中的能量轉化課后測評，共25頁。試卷主要包含了串聯電路功率關系，并聯電路功率關系，電動機的功率和效率等內容，歡迎下載使用。
考點1：串、并聯電路中電功率的計算
1．串聯電路功率關系
（1）各部分電路電流I相同，根據P＝I2R，各電阻上的電功率與電阻成正比。
（2）總功率P總＝UI＝(U1＋U2＋…＋Un)I＝P1＋P2＋…＋Pn。
2．并聯電路功率關系
（1）各支路電壓相同，根據P＝eq \f(U2,R)，各支路電阻上的電功率與電阻成反比。
（2）總功率P總＝UI＝U(I1＋I(xiàn)2＋…＋I(xiàn)n)＝P1＋P2＋…＋Pn。
3. 結論
無論是串聯電路還是并聯電路，電路消耗的總功率均等于各負載消耗的功率之和。
【例1】額定電壓都是110V，額定功率PA=100W，PB=40W的燈泡兩盞，若接在電壓為220V的電路上，兩盞燈泡均能正常發光，且消耗功率最小的電路是（ ）
B．
C． D．
【技巧與方法】
功率求解的技巧
1 在純電阻電路中，比較用電器的電功率時，要根據已知條件靈活選用公式，如用電器電流相同時，用P＝I2R比較，若電壓相同時，用P＝eq \f(U2,R)比較，若電阻相同時，可根據I或U的關系比較。
2 求解串、并聯電路中的功率分配問題，比例法求解會使問題簡化，但一定要明確是正比還是反比關系。
3 當求解用電器的功率時，要明確求解的是什么功率。實際功率與額定功率不一定相等。
【針對訓練】

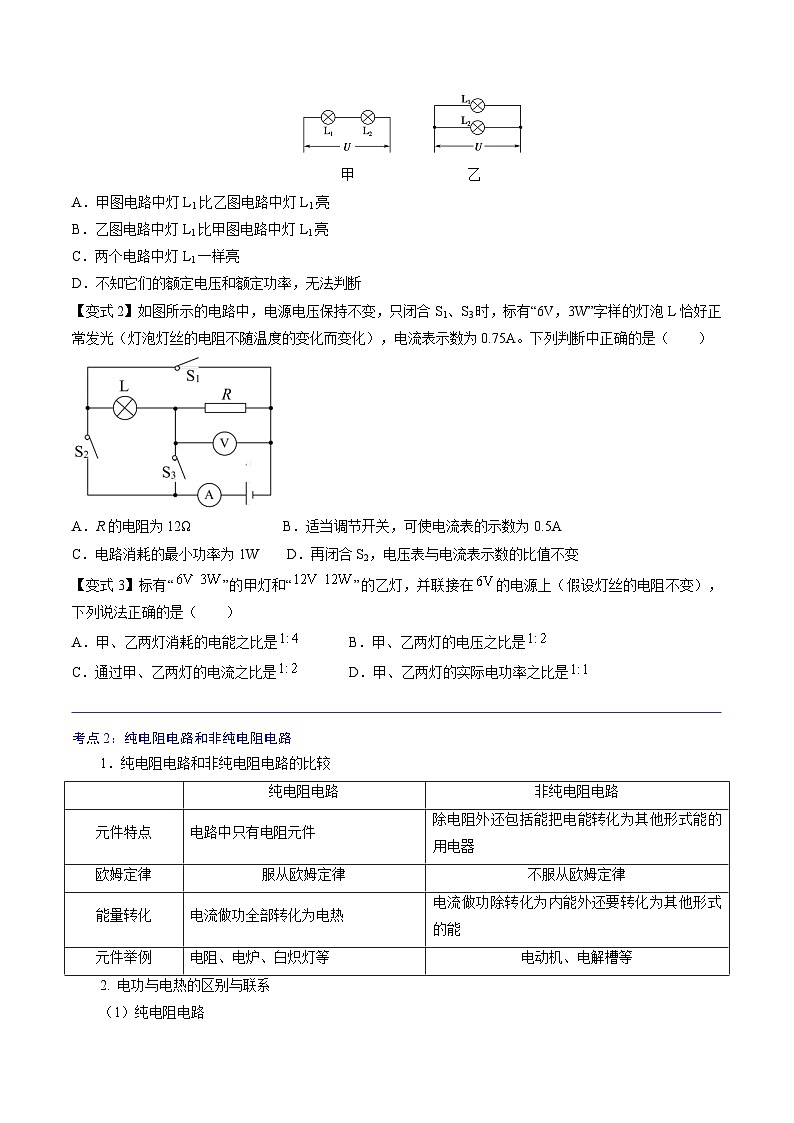

【變式1】有兩盞電燈L1和L2，用圖中所示的兩種方式連接到電路中，已知電壓U相同，且兩盞電燈均能發光，比較在甲、乙兩個電路中電燈L1的亮度，則( )
甲 乙
A．甲圖電路中燈L1比乙圖電路中燈L1亮
B．乙圖電路中燈L1比甲圖電路中燈L1亮
C．兩個電路中燈L1一樣亮
D．不知它們的額定電壓和額定功率，無法判斷
【變式2】如圖所示的電路中，電源電壓保持不變，只閉合S1、S3時，標有“6V，3W”字樣的燈泡L恰好正常發光（燈泡燈絲的電阻不隨溫度的變化而變化），電流表示數為0.75A。下列判斷中正確的是（ ）
A．R的電阻為12Ω B．適當調節開關，可使電流表的示數為0.5A
C．電路消耗的最小功率為1W D．再閉合S2，電壓表與電流表示數的比值不變
【變式3】標有“”的甲燈和“”的乙燈，并聯接在的電源上（假設燈絲的電阻不變），下列說法正確的是（ ）
A．甲、乙兩燈消耗的電能之比是B．甲、乙兩燈的電壓之比是
C．通過甲、乙兩燈的電流之比是D．甲、乙兩燈的實際電功率之比是

考點2：純電阻電路和非純電阻電路
1．純電阻電路和非純電阻電路的比較
電功與電熱的區別與聯系
（1）純電阻電路
W＝Q＝UIt＝I2Rt＝eq \f(U2,R)t；
P電＝P熱＝UI＝I2R＝eq \f(U2,R)。
（2）非純電阻電路
電功W＝UIt，電熱 Q＝I2Rt，W＞Q；
電功率P電＝UI，熱功率P熱＝I2R，P電＞P熱。
3．電動機的功率和效率
（1）電動機的總功率(輸入功率)：P總＝UI。
（2）電動機發熱的功率：P熱＝I2r。
（3）電動機的輸出功率(機械功率)：P機＝P總－P熱＝UI－I2r。
（4）電動機的效率：η＝eq \f(P機,P總)×100%。
【例2】 在研究微型電動機的性能時，可采用如圖所示的實驗電路。當調節滑動變阻器R使電動機停止轉動時，電流表和電壓表的示數分別為0.5 A和 1.0 V；重新調節R使電動機恢復正常運轉時，電流表和電壓表的示數分別為2.0 A和15.0 V。求這臺電動機正常運轉時的輸出功率和電動機的線圈電阻。
【變式訓練】
上例中，若電動機以v＝1 m/s勻速豎直向上提升重物，該重物的質量為多少？(g取10 m/s2)
【技巧與方法】
1 當電動機不轉動時，消耗的電能全部轉化為內能，此時是一個純電阻元件。當電動機轉動時，消耗的電能轉化為機械能和內能，此時是非純電阻元件。
2 求解非純電阻電路問題時，注意區分電功率和熱功率，弄清電功率、熱功率、其他功率的關系。
【針對訓練】
訓練角度1：含電動機的電路
【變式1】如圖所示，電源的電動勢為24V，內阻為1，一個標有“6V12W”的電燈與一個繞線電阻為3的電動機串聯。開關閉合后，電路中的電燈正常發光，則電動機輸出的機械功率為（ ）
A．20WB．24WC．32WD．36W
【變式2】小強坐在汽車的副駕駛位上看到一個現象：當汽車的電動機啟動時，汽車的車燈會變暗。汽車的蓄電池、定值電阻、電流表、車燈、電動機連接的簡化電路如圖甲所示。汽車蓄電池的電壓為12.5V且保持不變，車燈接通電動機未啟動時，電流表示數為10A；車燈接通電動機啟動時，電流表示數為70A，已知車燈的圖像如圖乙所示。求：
（1）定值電阻R的阻值；
（2）車燈接通電動機啟動時，車燈的功率減少了多少；
（3）車燈接通電動機啟動2秒，此過程電動機消耗的電能。
訓練角度2：含電解槽的電路
【變式3】如圖所示，有一內電阻為4.4 Ω的電解槽和一盞標有“110 V 60 W”的燈泡串聯后接在電壓為220 V的直流電路兩端，燈泡正常發光，則( )
A．電解槽消耗的電功率為120 W
B．電解槽的發熱功率為60 W
C．電解槽消耗的電功率為60 W
D．電路消耗的總功率為60 W
◎考點一 電功和電功率
1．功率為10 W的發光二極管(LED燈)的亮度與功率為60 W的白熾燈相當。根據國家節能戰略，2016年前普通白熾燈應被淘汰。假設每戶家庭有2個60 W的白熾燈，均用10 W的LED燈替代，估算出全國一年能節省的電能最接近( )
A．5×108 kW·h B．5×1010 kW·h
C．5×1012 kW·hD．5×1013 kW·h
2．在直流電路中，兩個電阻的阻值之比R1∶R2＝2∶1，通過的電流之比I1∶I2＝2∶1，則在相等時間內兩個電阻產生的熱量之比Q1∶Q2為( )
A．1∶1B．2∶1
C．4∶1D．8∶1
3．(多選)如圖所示為某電學元器件的伏安特性曲線，圖中虛線為曲線上P點的切線。當通過該元器件的電流為0.4 A時( )
A．該元器件的阻值為250 Ω
B．該元器件的阻值為125 Ω
C．該元器件消耗的電功率為20 W
D．該元器件消耗的電功率無法求解
4．把六個相同的小燈泡接成如圖甲、乙所示的電路，調節變阻器使燈泡正常發光，甲、乙兩電路所消耗的總功率分別用P甲和P乙表示，則下列結論中正確的是( )
甲 乙
A．P甲＝P乙B．P甲＝3P乙
C．P乙＝3P甲D．P乙>3P甲
5．如圖所示的電路中，電流表均為理想電流表，電阻R1＝40 Ω，閉合開關后，電流表A1的示數為0.2 A，電流表A的示數為0.3 A。試求：
（1）R1的電功率；
（2）R2的阻值及在1 min內R2消耗的電能。
◎考點二 純電阻電路和非純電阻電路
6．有一個電風扇，標有“200 V 50 W”，電動機線圈的電阻為0.4 Ω，把它接入220 V的電路中，以下幾種計算時間t內產生熱量的方法中正確的是( )
A．Q＝eq \f(U2t,R)B．Q＝Pt
C．Q＝·RtD．以上三種方法均正確
7．如圖所示，A、B兩點間電壓為18 V，R1＝0.2 Ω，電動機M線圈的電阻也是0.2 Ω，電路中的電流是25 A，則此電路中電能轉化為機械能的效率是( )
A．72%B．28%
C．55.6%D．44.4%
8．如圖所示，用輸出電壓為1.4 V，輸出電流為100 mA的充電器對內阻為2 Ω的鎳—?dú)潆姵爻潆?。下列說法錯誤的是( )
A．充電器輸出的電功率為0.14 W
B．充電時，電池消耗的熱功率為0.02 W
C．電能轉化為化學能的功率為0.12 W
D．充電器每秒把0.14 J的能量存儲在電池內
9．如圖所示是某款理發用的電吹風的電路圖，它主要由電動機M和電熱絲R構成，當閉合開關S1、S2后，電動機正常工作，將空氣從進風口吸入，經電熱絲加熱，形成熱風后從出風口吹出，斷開開關S1，電吹風吹冷風。已知電吹風的額定電壓為220 V，吹熱風時的功率為1 000 W，吹冷風時的功率為120 W，關于該電吹風，下列說法正確的是( )
A．當電吹風吹熱風時，電熱絲每秒消耗的電能為1 000 J
B．當電吹風吹冷風時，電熱絲每秒消耗的電能為120 J
C．電熱絲的電阻為55 Ω
D．電動機線圈的電阻為eq \f(1 210,3) Ω
10．如圖所示是提升重物用的直流電動機工作時的電路圖。電動機的內阻r=2.0Ω，電路中另一電阻R=10Ω，直流電壓U=160V，理想電壓表示數UV=110V，g取10m/s2。試求∶
（1）輸入電動機的電功率；
（2）若電動機將質量m=100kg的重物勻速豎直向上提升，求該重物的速度大小。（不計空氣阻力）
11．在如圖所示的電路中，定值電阻R為8Ω，電動機的額定電壓為4V，線圈電阻為0.5Ω，當開關S閉合后，電動機恰好正常工作。已知電路穩定后在2s的時間，電源把2C的電荷從負極移送到正極，非靜電力做了10J的功，求：
（1）電源的電動勢和內阻；
（2）電動機正常工作時產生的機械功率。
12．如圖所示，電源電壓U恒定，燈L的規格為“24V 72W”且工作時電阻保持不變，滑動變阻器R2的規格為“50Ω 1A”，電壓表的量程為0?15V，電流表的量程為0?3A。在電路安全的前提下，操作如下：當閉合開關S1、S2、S3，滑片移動到最左端時，燈泡消耗的電功率為P1；當只閉合開關S1時，移動滑片使滑動變阻器接入電路的阻值為R，燈泡兩端的電壓為UL，電流表示數為I1，燈泡消耗的電功率為P2；再移動滑片使滑動變阻器接入電路的阻值為2R，電流表示數為I2，燈泡消耗的電功率為2.88W。已知：I1︰I2=5︰4，P1︰P2=9︰1。求：
（1）燈泡的電阻；
（2）U︰UL；
（3）通過開關的通斷，滑動變阻器滑片的移動，整個電路正常工作時的最小電功率。
純電阻電路
非純電阻電路
元件特點
電路中只有電阻元件
除電阻外還包括能把電能轉化為其他形式能的用電器
歐姆定律
服從歐姆定律
不服從歐姆定律
能量轉化
電流做功全部轉化為電熱
電流做功除轉化為內能外還要轉化為其他形式的能
元件舉例
電阻、電爐、白熾燈等
電動機、電解槽等

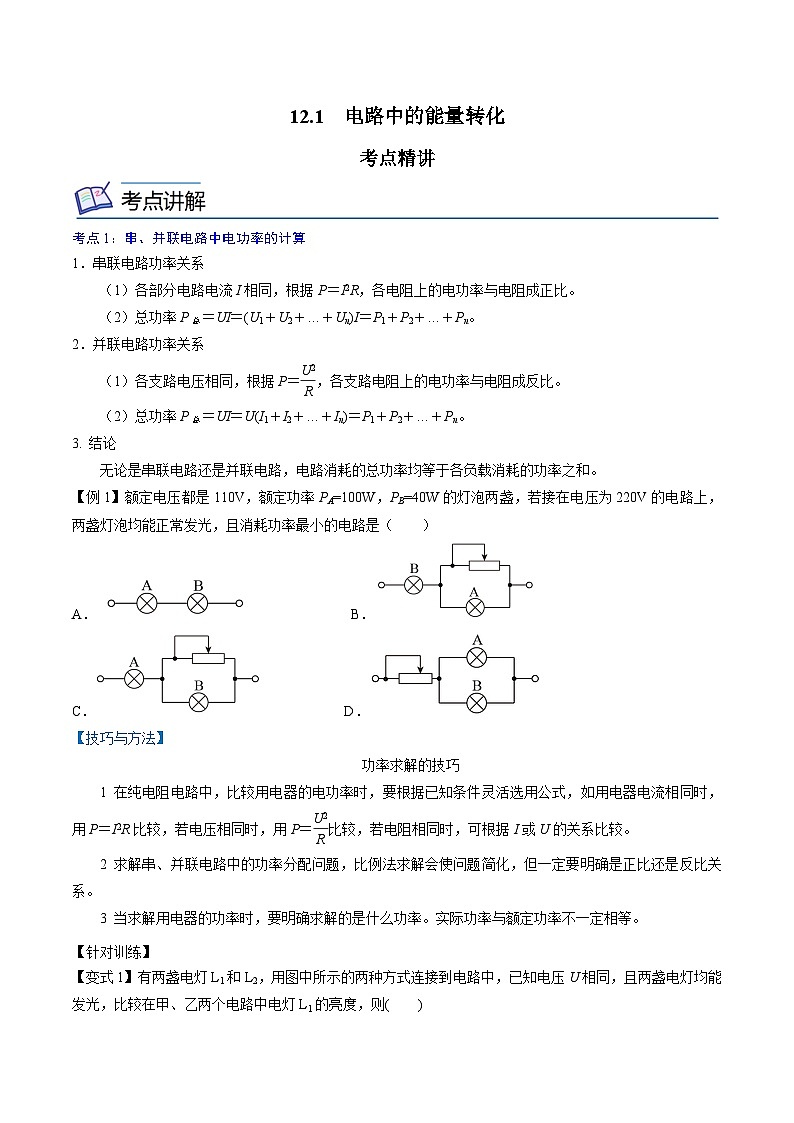

12.1 電路中的能量轉化
考點精講
考點1：串、并聯電路中電功率的計算
1．串聯電路功率關系
（1）各部分電路電流I相同，根據P＝I2R，各電阻上的電功率與電阻成正比。
（2）總功率P總＝UI＝(U1＋U2＋…＋Un)I＝P1＋P2＋…＋Pn。
2．并聯電路功率關系
（1）各支路電壓相同，根據P＝eq \f(U2,R)，各支路電阻上的電功率與電阻成反比。
（2）總功率P總＝UI＝U(I1＋I(xiàn)2＋…＋I(xiàn)n)＝P1＋P2＋…＋Pn。
3. 結論
無論是串聯電路還是并聯電路，電路消耗的總功率均等于各負載消耗的功率之和。
【例1】額定電壓都是110V，額定功率PA=100W，PB=40W的燈泡兩盞，若接在電壓為220V的電路上，兩盞燈泡均能正常發光，且消耗功率最小的電路是（ ）
B．
C． D．
【答案】C
【解析】由題知，兩燈泡額定電壓相等，A燈泡的額定功率較大，由
可知，A燈泡的電阻較小，即
A．圖中燈泡A和B串聯在220V的電源上，由串聯電路的分壓特點可知，兩燈泡兩端的電壓均不等于110V，所以都不能正常工作，A錯誤；
B．圖中燈泡A和可變電阻R并聯后又和燈泡B串聯，由并聯電路中電阻越并越小、小于任何一個分電阻可知，B燈泡的電阻一定大于并聯部分的總電阻，由串聯電路的分壓特點可知，兩燈泡兩端的電壓均不等于110V，所以都不能正常工作，B錯誤；
CD．選項C中燈泡B和可變電阻R并聯后又和燈泡A串聯，由電阻的并聯可知，可變電阻調節合適時可以使并聯部分的電阻和燈泡A的電阻相等，即兩燈泡可以同時正常發光；
選項D中燈泡A和燈泡B并聯后又與可變電阻R串聯，當可變電阻的阻值和兩燈泡并聯的電阻相等時它們可以同時發光；
由并聯電路中干路電流等于各支路電流之和可知，選項C中電路的總電流為A燈泡的額定電流，選項D中電路的總電流等于A和B兩燈泡的額定電流之和，由
可知，選項C中電路消耗的功率最小。
故選C。
【技巧與方法】
功率求解的技巧
1 在純電阻電路中，比較用電器的電功率時，要根據已知條件靈活選用公式，如用電器電流相同時，用P＝I2R比較，若電壓相同時，用P＝eq \f(U2,R)比較，若電阻相同時，可根據I或U的關系比較。
2 求解串、并聯電路中的功率分配問題，比例法求解會使問題簡化，但一定要明確是正比還是反比關系。
3 當求解用電器的功率時，要明確求解的是什么功率。實際功率與額定功率不一定相等。
【針對訓練】
【變式1】有兩盞電燈L1和L2，用圖中所示的兩種方式連接到電路中，已知電壓U相同，且兩盞電燈均能發光，比較在甲、乙兩個電路中電燈L1的亮度，則( )
甲 乙
A．甲圖電路中燈L1比乙圖電路中燈L1亮
B．乙圖電路中燈L1比甲圖電路中燈L1亮
C．兩個電路中燈L1一樣亮
D．不知它們的額定電壓和額定功率，無法判斷
【答案】B
【解析】因?yàn)殡妷篣相同，兩盞電燈串聯后，L1兩端電壓小于U；兩盞電燈并聯后，加在電燈兩端的電壓都為U，因此并聯后的燈泡較亮，選項B正確。
【變式2】如圖所示的電路中，電源電壓保持不變，只閉合S1、S3時，標有“6V，3W”字樣的燈泡L恰好正常發光（燈泡燈絲的電阻不隨溫度的變化而變化），電流表示數為0.75A。下列判斷中正確的是（ ）
A．R的電阻為12Ω B．適當調節開關，可使電流表的示數為0.5A
C．電路消耗的最小功率為1W D．再閉合S2，電壓表與電流表示數的比值不變
【答案】 C
【解析】
A．只閉合S1、S3時，R與L并聯，電壓表測電源電壓（等于燈泡的額定電壓6V），電流表測干路電流（I=0.75A），燈泡L恰好正常發光，流過燈泡的電流為
燈泡電阻為
故流過電阻R的電流為
R的電阻為
A錯誤；
C．當只閉合S2時，R與L串聯，回路電阻最大，電流最小，電路消耗的功率最小，由閉合電路歐姆定律可得，電流為
電路消耗的最小功率為
C正確；
B．通過調節開關，無法使回路電阻達到12，即電流表的示數無法達到0.5A，B錯誤；
D．結合A解析可知，只閉合S1、S3時，電壓表與電流表示數的比值為8，再閉合S2，電源被短路，電壓表、電流表示數均為零，D錯誤。
故選C。
【變式3】標有“”的甲燈和“”的乙燈，并聯接在的電源上（假設燈絲的電阻不變），下列說法正確的是（ ）
A．甲、乙兩燈消耗的電能之比是B．甲、乙兩燈的電壓之比是
C．通過甲、乙兩燈的電流之比是D．甲、乙兩燈的實際電功率之比是
【答案】 D
【解析】
A．根據
可得甲、乙燈的電阻分別為
甲、乙兩燈并聯，由
可得
W甲：W乙=R乙：R甲=12Ω：12Ω=1：1
故A錯誤；
B．當兩只燈泡并聯在U=6V電源兩端時
U甲實=U乙實=U=6V
甲、乙兩燈的電壓之比是1：1，故B錯誤；
C．根據
因?yàn)殡娮柘嗟?，所以兩燈電流之比?br>I甲：I乙=1：1
故C錯誤；
D．根據
兩燈電壓相等，電阻相等，所以甲、乙兩燈的實際電功率之比是1：1，故D正確。
故選D。

考點2：純電阻電路和非純電阻電路
1．純電阻電路和非純電阻電路的比較
電功與電熱的區別與聯系
（1）純電阻電路
W＝Q＝UIt＝I2Rt＝eq \f(U2,R)t；
P電＝P熱＝UI＝I2R＝eq \f(U2,R)。
（2）非純電阻電路
電功W＝UIt，電熱 Q＝I2Rt，W＞Q；
電功率P電＝UI，熱功率P熱＝I2R，P電＞P熱。
3．電動機的功率和效率
（1）電動機的總功率(輸入功率)：P總＝UI。
（2）電動機發熱的功率：P熱＝I2r。
（3）電動機的輸出功率(機械功率)：P機＝P總－P熱＝UI－I2r。
（4）電動機的效率：η＝eq \f(P機,P總)×100%。

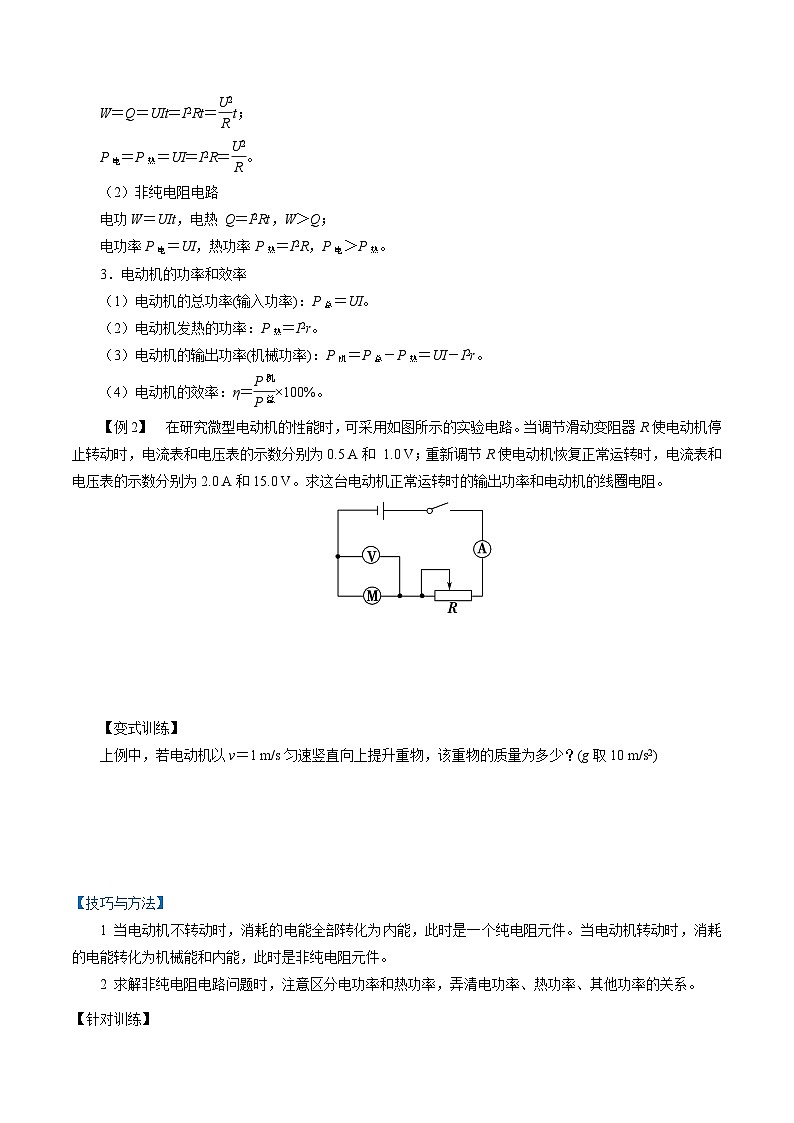

【例2】 在研究微型電動機的性能時，可采用如圖所示的實驗電路。當調節滑動變阻器R使電動機停止轉動時，電流表和電壓表的示數分別為0.5 A和 1.0 V；重新調節R使電動機恢復正常運轉時，電流表和電壓表的示數分別為2.0 A和15.0 V。求這臺電動機正常運轉時的輸出功率和電動機的線圈電阻。
【解析】當電流表和電壓表的示數為0.5 A和1.0 V時，電動機停止工作，電動機中只有電動機的內阻消耗電能，其阻值r＝eq \f(U1,I1)＝eq \f(1.0,0.5) Ω＝2 Ω
當電動機正常工作時，電流表、電壓表示數分別為2.0 A 和15.0 V，
則電動機的總功率P總＝U2I2＝15.0×2.0 W＝30.0 W
線圈電阻的熱功率P熱＝Ieq \\al(2,2)r＝2.02×2 W＝8.0 W
所以電動機的輸出功率
P輸出＝P總－P熱＝30.0 W－8.0 W＝22.0 W。
【變式訓練】
上例中，若電動機以v＝1 m/s勻速豎直向上提升重物，該重物的質量為多少？(g取10 m/s2)
【解析】 P輸出＝mgv，則m＝eq \f(P輸出,gv)＝2.2 kg。
【技巧與方法】
1 當電動機不轉動時，消耗的電能全部轉化為內能，此時是一個純電阻元件。當電動機轉動時，消耗的電能轉化為機械能和內能，此時是非純電阻元件。
2 求解非純電阻電路問題時，注意區分電功率和熱功率，弄清電功率、熱功率、其他功率的關系。
【針對訓練】
訓練角度1：含電動機的電路
【變式1】如圖所示，電源的電動勢為24V，內阻為1，一個標有“6V12W”的電燈與一個繞線電阻為3的電動機串聯。開關閉合后，電路中的電燈正常發光，則電動機輸出的機械功率為（ ）
A．20WB．24WC．32WD．36W
【答案】 A
【解析】
流過電動機的電流為
電動機兩端電壓為
電動機輸出的機械功率為
故選A。
【變式2】小強坐在汽車的副駕駛位上看到一個現象：當汽車的電動機啟動時，汽車的車燈會變暗。汽車的蓄電池、定值電阻、電流表、車燈、電動機連接的簡化電路如圖甲所示。汽車蓄電池的電壓為12.5V且保持不變，車燈接通電動機未啟動時，電流表示數為10A；車燈接通電動機啟動時，電流表示數為70A，已知車燈的圖像如圖乙所示。求：
（1）定值電阻R的阻值；
（2）車燈接通電動機啟動時，車燈的功率減少了多少；
（3）車燈接通電動機啟動2秒，此過程電動機消耗的電能。
【答案】 （1）0.05Ω；（2）39W；（3）1098J
【解析】
（1）車燈接通電動機未啟動時，只有S1閉合，燈泡和電阻串聯，電流表示數為10A，由圖乙可知，燈泡兩端的電壓是12V，定值電阻R的阻值
=0.05Ω
（2）電動機啟動前，車燈的功率為
P1=ULIL=12V×10A=120W
車燈接通電動機啟動時，電動機和燈泡并聯，電流表測量干路中的電流，定值電阻R兩端的電壓
U1=IR=70A×0.05Ω=3.5V
燈泡和電動機兩端的電壓
UL1=UM=U-U1=12.5V-3.5V=9V
由圖乙可知，通過燈泡的電流是9A，車燈的功率為
P2=UL1IL1=9V×9A=81W
則車燈功率減少了
ΔP=P1-P2=120W-81W=39W
（3）車燈接通電動機啟動時，通過電動機的電流
IM=I- IL1=70A-9A=61A
車燈接通電動機啟動2秒，此過程電動機消耗的電能
W=UMIMt=9V×61A×2s=1098J
訓練角度2：含電解槽的電路
【變式3】如圖所示，有一內電阻為4.4 Ω的電解槽和一盞標有“110 V 60 W”的燈泡串聯后接在電壓為220 V的直流電路兩端，燈泡正常發光，則( )
A．電解槽消耗的電功率為120 W
B．電解槽的發熱功率為60 W
C．電解槽消耗的電功率為60 W
D．電路消耗的總功率為60 W
【答案】C
【解析】 燈泡能正常發光，說明電解槽和燈泡均分得110 V電壓，且干路電流I＝I燈＝eq \f(60 W,110 V)，則電解槽消耗的功率P＝P燈＝60 W，C對，A錯；電解槽的發熱功率P熱＝I2R≈1.3 W，B錯；整個電路消耗的功率P總＝220 V×eq \f(60 W,110 V)＝120 W，D錯。
◎考點一 電功和電功率
1．功率為10 W的發光二極管(LED燈)的亮度與功率為60 W的白熾燈相當。根據國家節能戰略，2016年前普通白熾燈應被淘汰。假設每戶家庭有2個60 W的白熾燈，均用10 W的LED燈替代，估算出全國一年能節省的電能最接近( )
A．5×108 kW·h B．5×1010 kW·h
C．5×1012 kW·hD．5×1013 kW·h
【解析】B 解答本題的關鍵是要了解全國有多少家庭及每天亮燈的時間，全國大約有4.5億戶人家，每天亮燈時間大約3 h，已知白熾燈和LED燈的額定功率分別為60 W和10 W，根據公式W＝Pt得全國一年節省的電能最接近W＝2ΔPt＝2×(0.06－0.01)×4.5×108×3 h×365 kW·h＝4.9×1010kW·h，故B正確。
2．在直流電路中，兩個電阻的阻值之比R1∶R2＝2∶1，通過的電流之比I1∶I2＝2∶1，則在相等時間內兩個電阻產生的熱量之比Q1∶Q2為( )
A．1∶1B．2∶1
C．4∶1D．8∶1
【解析】D 已知兩個電阻的阻值之比是2∶1，通過的電流之比是2∶1，則相等時間內產生的熱量之比eq \f(Q1,Q2)＝eq \f(I\\al(2,1)R1t,I\\al(2,2)R2t)＝×eq \f(2,1)＝eq \f(8,1)，故D正確。
3．(多選)如圖所示為某電學元器件的伏安特性曲線，圖中虛線為曲線上P點的切線。當通過該元器件的電流為0.4 A時( )
A．該元器件的阻值為250 Ω
B．該元器件的阻值為125 Ω
C．該元器件消耗的電功率為20 W
D．該元器件消耗的電功率無法求解
【解析】BC 由題圖可知，當電流為0.4 A時，電壓為50 V，則由歐姆定律可知，阻值為R＝eq \f(U,I)＝eq \f(50,0.4) Ω＝125 Ω，故B正確，A錯誤；由P＝UI可知，該元器件消耗的電功率為20 W，故C正確，D錯誤。
4．把六個相同的小燈泡接成如圖甲、乙所示的電路，調節變阻器使燈泡正常發光，甲、乙兩電路所消耗的總功率分別用P甲和P乙表示，則下列結論中正確的是( )
甲 乙
A．P甲＝P乙B．P甲＝3P乙
C．P乙＝3P甲D．P乙>3P甲
【解析】B 設每個燈泡正常工作時的電流為I，則甲圖中電路的總電流為3I，P甲＝12 V×3I，乙圖中電路的總電流為I，P乙＝12 V×I，故有P甲＝3P乙，B正確。
5．如圖所示的電路中，電流表均為理想電流表，電阻R1＝40 Ω，閉合開關后，電流表A1的示數為0.2 A，電流表A的示數為0.3 A。試求：
（1）R1的電功率；
（2）R2的阻值及在1 min內R2消耗的電能。
【解析】 (1)R1的電功率P1＝Ieq \\al(2,1)R1＝1.6 W。
(2)由電路圖可知，R2兩端的電壓U2＝I1R1＝8 V
通過R2的電流為I2＝0.3 A－0.2 A＝0.1 A
因此R2的阻值為R2＝eq \f(U2,I2)＝eq \f(8,0.1) Ω＝80 Ω
在1 min內R2消耗的電能
Q＝W＝U2I2t＝8×0.1×60 J＝48 J。
◎考點二 純電阻電路和非純電阻電路
6．有一個電風扇，標有“200 V 50 W”，電動機線圈的電阻為0.4 Ω，把它接入220 V的電路中，以下幾種計算時間t內產生熱量的方法中正確的是( )
A．Q＝eq \f(U2t,R)B．Q＝Pt
C．Q＝·RtD．以上三種方法均正確
【解析】C 通過電風扇的電流為I＝eq \f(P,U)，因?yàn)殡婏L(fēng)扇不是純電阻電路，所以其焦耳熱為Q＝·Rt，而不應該是Q＝eq \f(U2t,R)或Q＝Pt，C正確。
7．如圖所示，A、B兩點間電壓為18 V，R1＝0.2 Ω，電動機M線圈的電阻也是0.2 Ω，電路中的電流是25 A，則此電路中電能轉化為機械能的效率是( )
A．72%B．28%
C．55.6%D．44.4%
【解析】D 電路中總的電功率P＝UI＝450 W，電路中的熱功率P熱＝I2(R1＋r)＝250 W，則電路中電能轉化為機械能的效率為η＝eq \f(P－P熱,P)×100%≈44.4%，D正確。
8．如圖所示，用輸出電壓為1.4 V，輸出電流為100 mA的充電器對內阻為2 Ω的鎳—?dú)潆姵爻潆?。下列說法錯誤的是( )
A．充電器輸出的電功率為0.14 W
B．充電時，電池消耗的熱功率為0.02 W
C．電能轉化為化學能的功率為0.12 W
D．充電器每秒把0.14 J的能量存儲在電池內
【解析】D 充電器輸出的電功率P電＝UI＝1.4×0.1 W＝0.14 W，A正確；充電時，電池消耗的熱功率為P熱＝I2r＝0.02 W，B正確；電能轉化為化學能的功率為P化＝P電－P熱＝0.12 W，C正確；充電器每秒把0.12 J的能量存儲在電池內，D錯誤。
9．如圖所示是某款理發用的電吹風的電路圖，它主要由電動機M和電熱絲R構成，當閉合開關S1、S2后，電動機正常工作，將空氣從進風口吸入，經電熱絲加熱，形成熱風后從出風口吹出，斷開開關S1，電吹風吹冷風。已知電吹風的額定電壓為220 V，吹熱風時的功率為1 000 W，吹冷風時的功率為120 W，關于該電吹風，下列說法正確的是( )
A．當電吹風吹熱風時，電熱絲每秒消耗的電能為1 000 J
B．當電吹風吹冷風時，電熱絲每秒消耗的電能為120 J
C．電熱絲的電阻為55 Ω
D．電動機線圈的電阻為eq \f(1 210,3) Ω
【解析】C 吹熱風時，電熱絲和電動機并聯，即電路消耗的電功率等于電熱絲消耗的電功率與電動機消耗的電功率之和，故1 000 W＝120 W＋P熱，則電熱絲的功率為P熱＝880 W，根據公式W＝Pt，可得當電吹風吹熱風時，電熱絲每秒消耗的電能為880 J，根據公式P＝eq \f(U2,R)可得電熱絲的電阻為R＝eq \f(U2,P熱)＝55 Ω，選項A錯誤，C正確；當吹冷風時，只有電動機工作，電熱絲不工作，電熱絲消耗的電能為0，選項B錯誤；因?yàn)殡妱?dòng)機是非純電阻用電器，所以不能根據公式R＝eq \f(U2,P)求解線圈電阻，選項D錯誤。
10．如圖所示是提升重物用的直流電動機工作時的電路圖。電動機的內阻r=2.0Ω，電路中另一電阻R=10Ω，直流電壓U=160V，理想電壓表示數UV=110V，g取10m/s2。試求∶
（1）輸入電動機的電功率；
（2）若電動機將質量m=100kg的重物勻速豎直向上提升，求該重物的速度大小。（不計空氣阻力）
【答案】 （1）550W；（2）0.5m/s
【解析】
（1）由電路中的電壓關系可得電阻R的分壓為
流過電阻R的電流為
通過電動機的電流為
電動機的分壓為
輸入電動機的功率為
（2）電動機的發熱功率為
電動機輸出的機械功率
又因
所以
11．在如圖所示的電路中，定值電阻R為8Ω，電動機的額定電壓為4V，線圈電阻為0.5Ω，當開關S閉合后，電動機恰好正常工作。已知電路穩定后在2s的時間，電源把2C的電荷從負極移送到正極，非靜電力做了10J的功，求：
（1）電源的電動勢和內阻；
（2）電動機正常工作時產生的機械功率。
【答案】 （1）5V，；（2）
【解析】
（1）由電動勢的定義式有
代入數據解得
由電流的定義式有
由閉合電路歐姆定律得
聯立解得
（2）設通過電阻R的電流為I1，電動機的電流為I2，有
電動機正常工作時的機械功率
代入數據解得
12．如圖所示，電源電壓U恒定，燈L的規格為“24V 72W”且工作時電阻保持不變，滑動變阻器R2的規格為“50Ω 1A”，電壓表的量程為0?15V，電流表的量程為0?3A。在電路安全的前提下，操作如下：當閉合開關S1、S2、S3，滑片移動到最左端時，燈泡消耗的電功率為P1；當只閉合開關S1時，移動滑片使滑動變阻器接入電路的阻值為R，燈泡兩端的電壓為UL，電流表示數為I1，燈泡消耗的電功率為P2；再移動滑片使滑動變阻器接入電路的阻值為2R，電流表示數為I2，燈泡消耗的電功率為2.88W。已知：I1︰I2=5︰4，P1︰P2=9︰1。求：
（1）燈泡的電阻；
（2）U︰UL；
（3）通過開關的通斷，滑動變阻器滑片的移動，整個電路正常工作時的最小電功率。
【答案】 （1）8Ω；（2）3：1；（3）6.75 W
【解析】
（1）小燈泡正常工作的電流
小燈泡的電阻為
（2）當閉合開關S1、S2、S3，滑片移動到最左端時，電路圖如圖1所示，當只閉合開關S1時，電路圖如圖2、3所示
（3）因?yàn)?br>所以
得
R1+R=2RL=16Ω
在圖3中
P3=I22RL
得
I22×8Ω=2.88W
計算得
I2=0.6A
由
I1：I2=5：4
得
I1=0.75A
電源電壓
U= I1×（R1+R+RL）=0.75A×（16Ω+8Ω）=18V
當只閉合開關S1，移動滑片使電壓表示數為15V時，電路中電流最小，消耗的電功率最小，如圖所示
Pmin=U×Imin=6.75 W
純電阻電路
非純電阻電路
元件特點
電路中只有電阻元件
除電阻外還包括能把電能轉化為其他形式能的用電器
歐姆定律
服從歐姆定律
不服從歐姆定律
能量轉化
電流做功全部轉化為電熱
電流做功除轉化為內能外還要轉化為其他形式的能
元件舉例
電阻、電爐、白熾燈等
電動機、電解槽等
