高中物理人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律3 實驗：電池電動勢和內阻的測量課后測評

這是一份高中物理人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律3 實驗：電池電動勢和內阻的測量課后測評，共26頁。試卷主要包含了實驗原理和方法，實驗器材，實驗步驟，數據處理，誤差分析，注意事項等內容，歡迎下載使用。

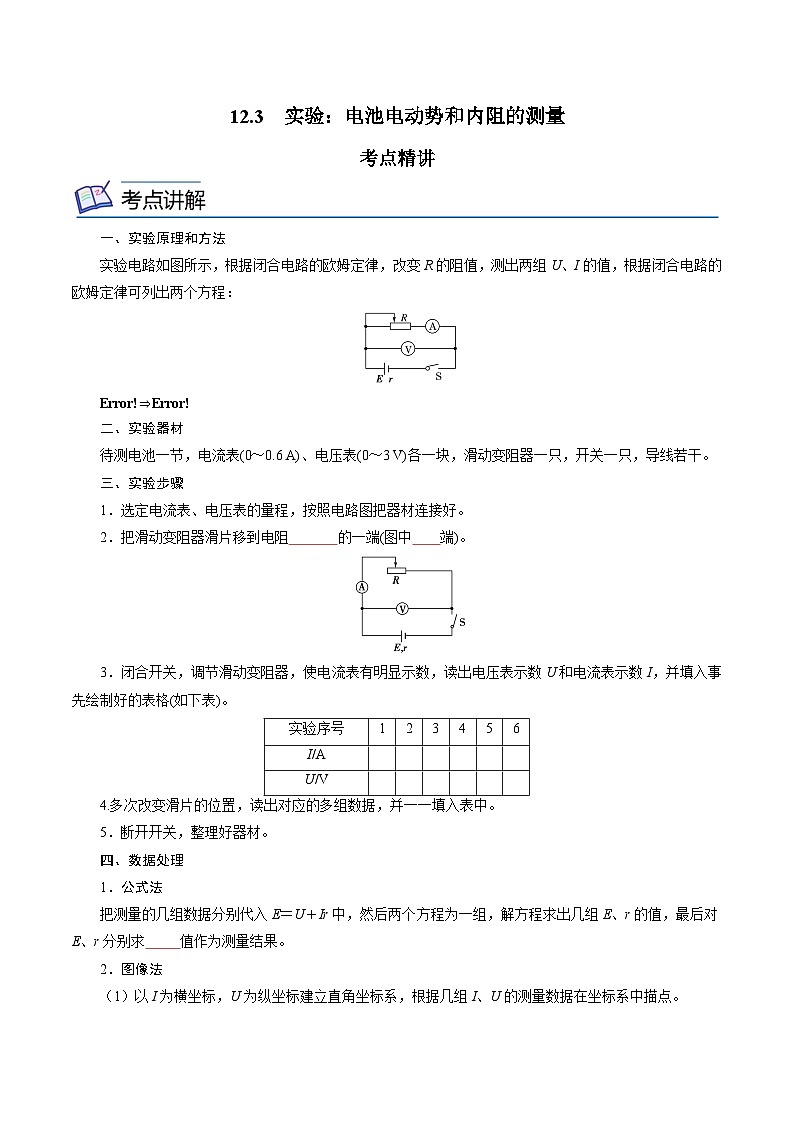

一、實驗原理和方法
實驗電路如圖所示，根據閉合電路的歐姆定律，改變R的阻值，測出兩組U、I的值，根據閉合電路的歐姆定律可列出兩個方程：
eq \b\lc\{\rc\ (\a\vs4\al\c1(E＝U1＋I(xiàn)1r,E＝U2＋I(xiàn)2r))?eq \b\lc\{\rc\ (\a\vs4\al\c1(E＝\f(I1U2－I2U1,I1－I2),r＝\f(U2－U1,I1－I2)))
二、實驗器材
待測電池一節，電流表(0～0.6 A)、電壓表(0～3 V)各一塊，滑動變阻器一只，開關一只，導線若干。
三、實驗步驟
1．選定電流表、電壓表的量程，按照電路圖把器材連接好。
2．把滑動變阻器滑片移到電阻 的一端(圖中 端)。
3．閉合開關，調節滑動變阻器，使電流表有明顯示數，讀出電壓表示數U和電流表示數I，并填入事先繪制好的表格(如下表)。
4.多次改變滑片的位置，讀出對應的多組數據，并一一填入表中。
5．?dāng)嚅_開關，整理好器材。
四、數據處理
1．公式法
把測量的幾組數據分別代入E＝U＋I(xiàn)r中，然后兩個方程為一組，解方程求出幾組E、r的值，最后對E、r分別求 值作為測量結果。
2．圖像法
（1）以I為橫坐標，U為縱坐標建立直角坐標系，根據幾組I、U的測量數據在坐標系中描點。

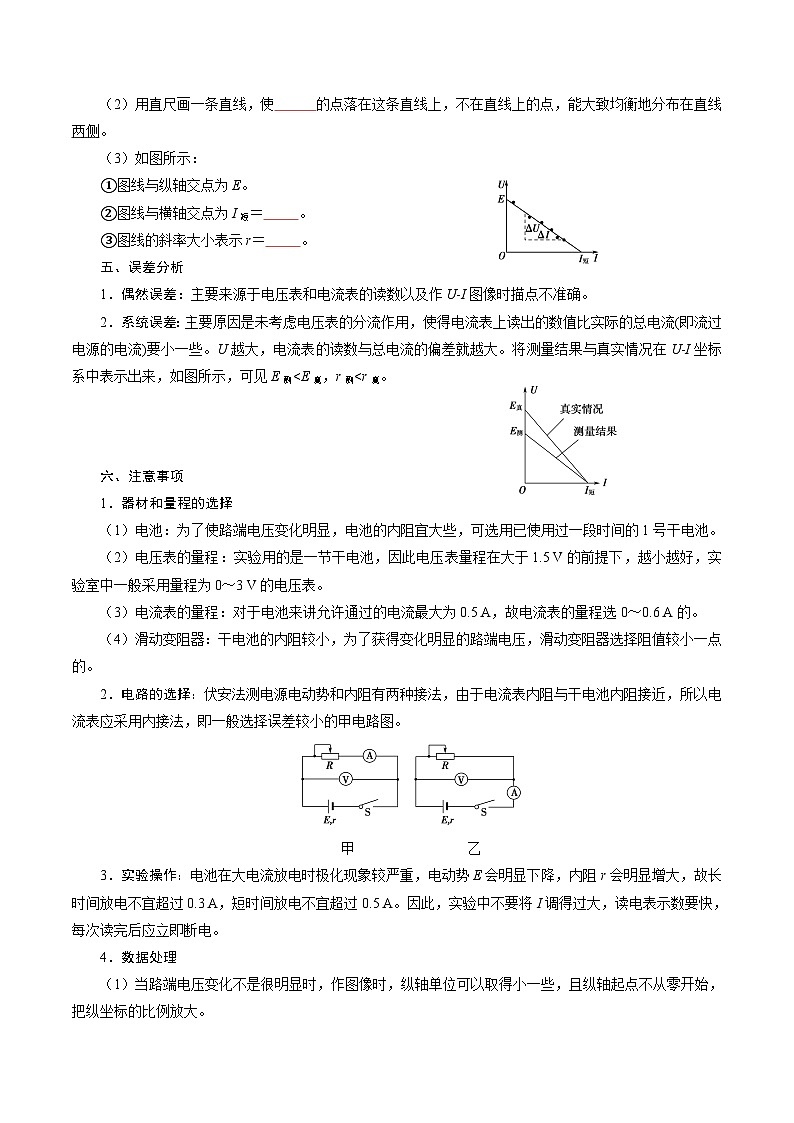

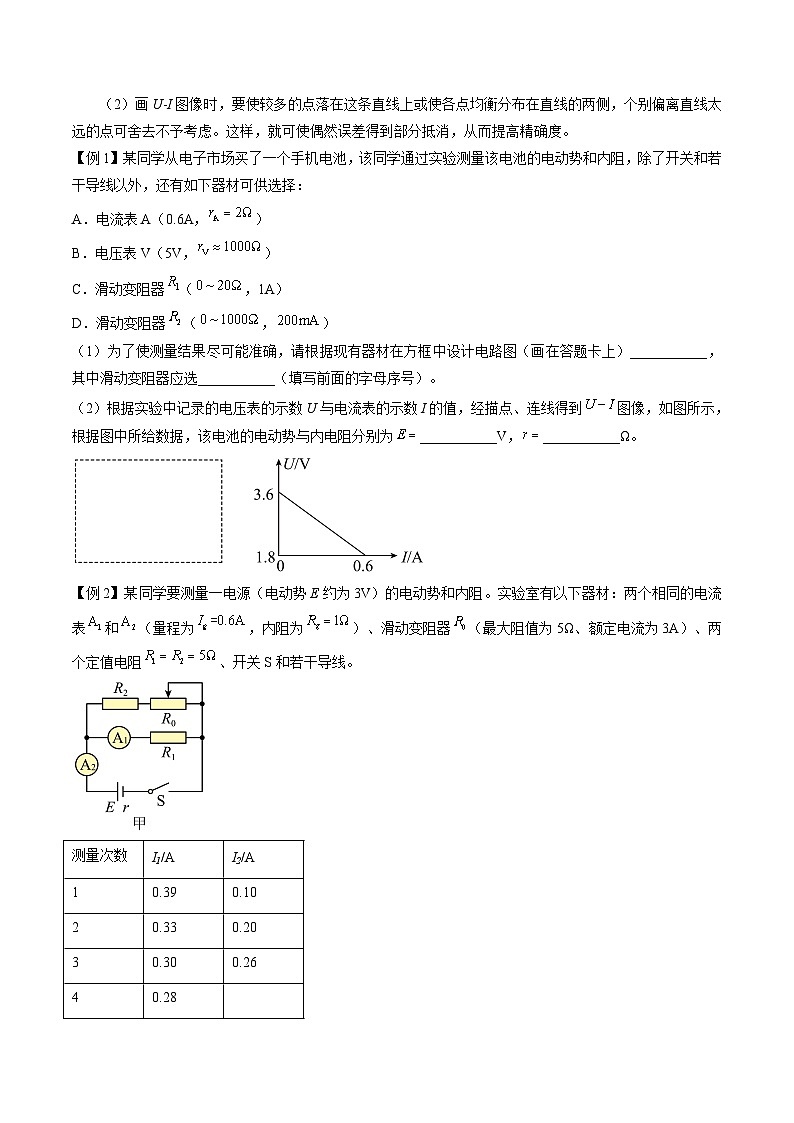

（2）用直尺畫一條直線，使 的點落在這條直線上，不在直線上的點，能大致均衡地分布在直線兩側。
（3）如圖所示：
①圖線與縱軸交點為E。
②圖線與橫軸交點為I短＝ 。
③圖線的斜率大小表示r＝ 。
五、誤差分析
1．偶然誤差：主要來源于電壓表和電流表的讀數以及作U-I圖像時描點不準確。
2．系統誤差：主要原因是未考慮電壓表的分流作用，使得電流表上讀出的數值比實際的總電流(即流過電源的電流)要小一些。U越大，電流表的讀數與總電流的偏差就越大。將測量結果與真實情況在U-I坐標系中表示出來，如圖所示，可見E測
