（2019人教版必修第三冊）高二物理精講精練 第十一章 電路及其運用【章節測試】（原卷版+解析）

這是一份（2019人教版必修第三冊）高二物理精講精練 第十一章 電路及其運用【章節測試】（原卷版+解析），共17頁。

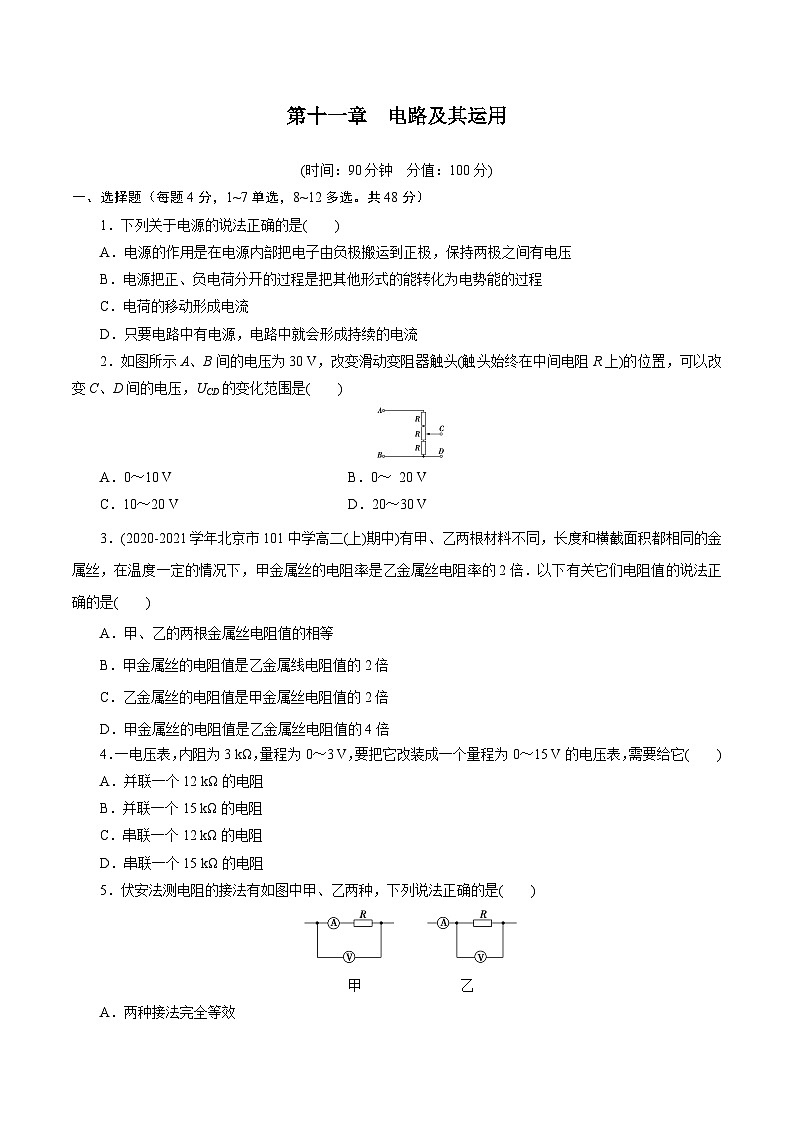

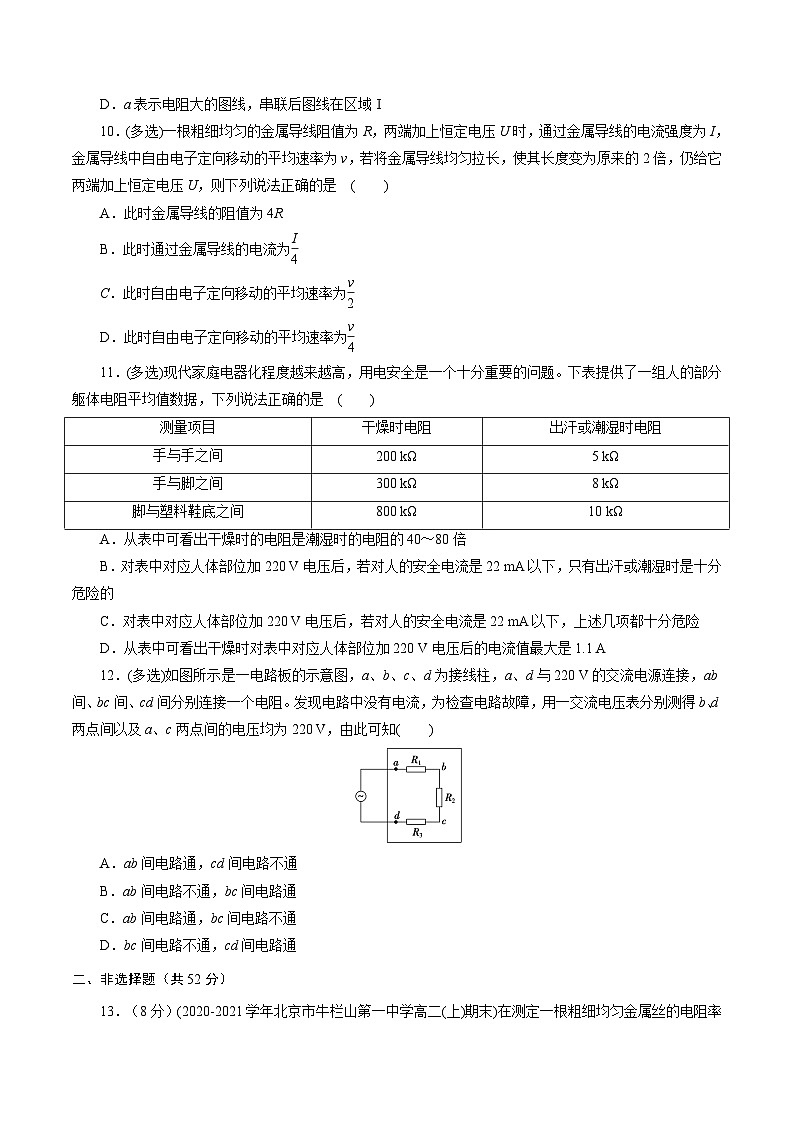

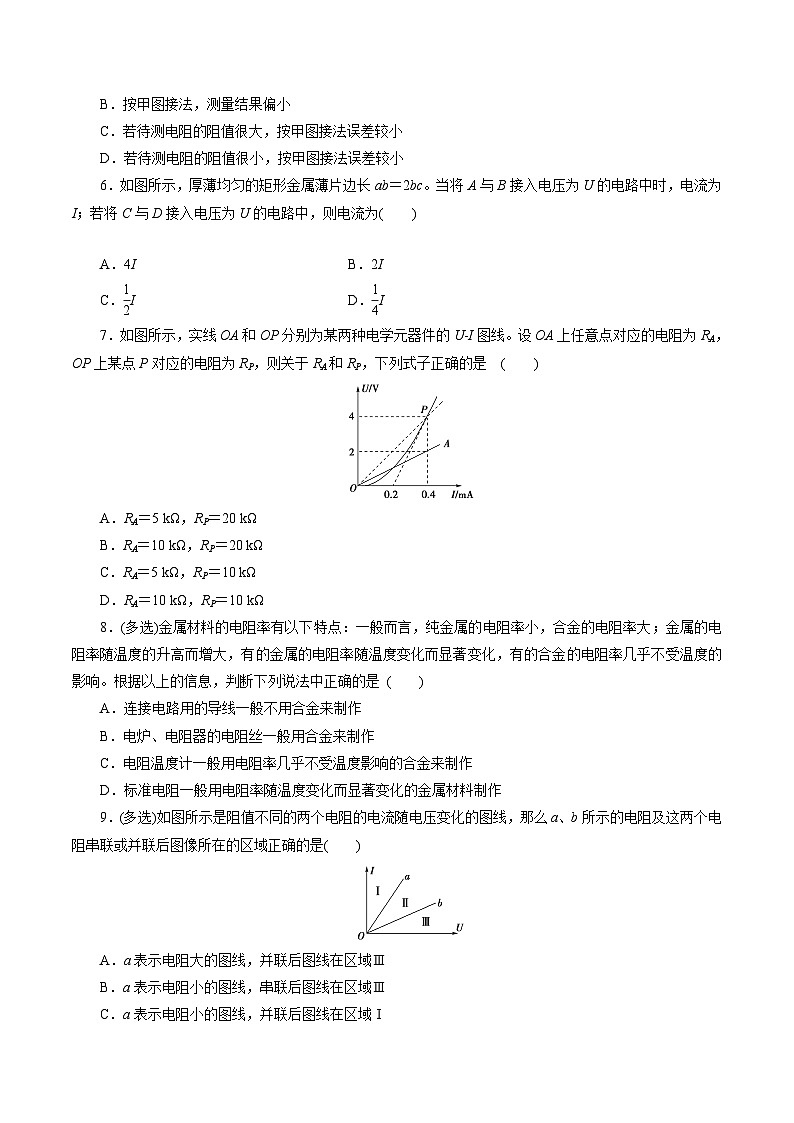

第十一章 電路及其運用 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~7單選，8~12多選。共48分） 1．下列關于電源的說法正確的是(　　) A．電源的作用是在電源內部把電子由負極搬運到正極，保持兩極之間有電壓 B．電源把正、負電荷分開的過程是把其他形式的能轉化為電勢能的過程 C．電荷的移動形成電流 D．只要電路中有電源，電路中就會形成持續的電流 2．如圖所示A、B間的電壓為30 V，改變滑動變阻器觸頭(觸頭始終在中間電阻R上)的位置，可以改變C、D間的電壓，UCD的變化范圍是(　　) A．0～10 V B．0～ 20 V C．10～20 V D．20～30 V 3．(2020-2021學年北京市101中學高二(上)期中)有甲、乙兩根材料不同，長度和橫截面積都相同的金屬絲，在溫度一定的情況下，甲金屬絲的電阻率是乙金屬絲電阻率的2倍．以下有關它們電阻值的說法正確的是( ) A．甲、乙的兩根金屬絲電阻值的相等 B．甲金屬絲的電阻值是乙金屬線電阻值的2倍 C．乙金屬絲的電阻值是甲金屬絲電阻值的2倍 D．甲金屬絲的電阻值是乙金屬絲電阻值的4倍 4．一電壓表，內阻為3 kΩ，量程為0～3 V，要把它改裝成一個量程為0～15 V的電壓表，需要給它(　　) A．并聯一個12 kΩ的電阻 B．并聯一個15 kΩ的電阻 C．串聯一個12 kΩ的電阻 D．串聯一個15 kΩ的電阻 5．伏安法測電阻的接法有如圖中甲、乙兩種，下列說法正確的是(　　) 甲　　　　　　　乙 A．兩種接法完全等效 B．按甲圖接法，測量結果偏小 C．若待測電阻的阻值很大，按甲圖接法誤差較小 D．若待測電阻的阻值很小，按甲圖接法誤差較小 6．如圖所示，厚薄均勻的矩形金屬薄片邊長ab＝2bc。當將A與B接入電壓為U的電路中時，電流為I；若將C與D接入電壓為U的電路中，則電流為(　　) A．4I B．2I C．eq \f(1,2)I D．eq \f(1,4)I 7．如圖所示，實線OA和OP分別為某兩種電學元器件的U-I圖線。設OA上任意點對應的電阻為RA，OP上某點P對應的電阻為RP，則關于RA和RP，下列式子正確的是 (　　) A．RA＝5 kΩ，RP＝20 kΩ B．RA＝10 kΩ，RP＝20 kΩ C．RA＝5 kΩ，RP＝10 kΩ D．RA＝10 kΩ，RP＝10 kΩ 8．(多選)金屬材料的電阻率有以下特點：一般而言，純金屬的電阻率小，合金的電阻率大；金屬的電阻率隨溫度的升高而增大，有的金屬的電阻率隨溫度變化而顯著變化，有的合金的電阻率幾乎不受溫度的影響。根據以上的信息，判斷下列說法中正確的是 (　　) A．連接電路用的導線一般不用合金來制作 B．電爐、電阻器的電阻絲一般用合金來制作 C．電阻溫度計一般用電阻率幾乎不受溫度影響的合金來制作 D．標準電阻一般用電阻率隨溫度變化而顯著變化的金屬材料制作 9．(多選)如圖所示是阻值不同的兩個電阻的電流隨電壓變化的圖線，那么a、b所示的電阻及這兩個電阻串聯或并聯后圖像所在的區域正確的是(　　) A．a(chǎn)表示電阻大的圖線，并聯后圖線在區域Ⅲ B．a(chǎn)表示電阻小的圖線，串聯后圖線在區域Ⅲ C．a(chǎn)表示電阻小的圖線，并聯后圖線在區域Ⅰ D．a(chǎn)表示電阻大的圖線，串聯后圖線在區域Ⅰ 10．(多選)一根粗細均勻的金屬導線阻值為R，兩端加上恒定電壓U時，通過金屬導線的電流強度為I，金屬導線中自由電子定向移動的平均速率為v，若將金屬導線均勻拉長，使其長度變?yōu)樵瓉?lái)的2倍，仍給它兩端加上恒定電壓U，則下列說法正確的是 (　　) A．此時金屬導線的阻值為4R B．此時通過金屬導線的電流為eq \f(I,4) C．此時自由電子定向移動的平均速率為eq \f(v,2) D．此時自由電子定向移動的平均速率為eq \f(v,4) 11．(多選)現代家庭電器化程度越來越高，用電安全是一個十分重要的問題。下表提供了一組人的部分軀體電阻平均值數據，下列說法正確的是 (　　) A．從表中可看出干燥時的電阻是潮濕時的電阻的40～80倍 B．對表中對應人體部位加220 V電壓后，若對人的安全電流是22 mA以下，只有出汗或潮濕時是十分危險的 C．對表中對應人體部位加220 V電壓后，若對人的安全電流是22 mA以下，上述幾項都十分危險 D．從表中可看出干燥時對表中對應人體部位加220 V電壓后的電流值最大是1.1 A 12．(多選)如圖所示是一電路板的示意圖，a、b、c、d為接線柱，a、d與220 V的交流電源連接，ab間、bc間、cd間分別連接一個電阻。發現電路中沒有電流，為檢查電路故障，用一交流電壓表分別測得b、d兩點間以及a、c兩點間的電壓均為220 V，由此可知(　　) A．a(chǎn)b間電路通，cd間電路不通 B．a(chǎn)b間電路不通，bc間電路通 C．a(chǎn)b間電路通，bc間電路不通 D．bc間電路不通，cd間電路通 二、非選擇題（共52分） 13．（8分）(2020-2021學年北京市牛欄山第一中學高二(上)期末)在測定一根粗細均勻金屬絲的電阻率的實驗中： （1）某學生用螺旋測微器測定該金屬絲的直徑時，測得的結果如圖甲所示，則該金屬絲的直徑_______mm．緊接著用游標尺上標有20等分刻度的游標卡尺測該金屬絲的長度，測得的結果如圖乙所示，則該金屬絲的長度________cm． （2）該同學先用多用電表粗測其電阻．用已經調零且選擇開關指向歐姆擋“×10”擋位的多用電表測量，發現指針的偏轉角度太大，這時他應將選擇開關換成歐姆擋的“_______”擋位(選填“×100”或“×1”)，然后進行________，再次測量電阻絲的阻值，其表盤及指針?biāo)肝恢萌鐖D所示． （3）現要進一步精確測量其阻值，實驗室提供了下列可選用的器材： A．電流表(量程為300mA，內阻約為) B．電流表(量程為0．6A，內阻約為) C．電壓表(量程為3．0V，內阻約為) D．電壓表(量程為15．0V，內阻約為) E．滑動變阻器(最大阻值為) F．滑動變阻器(最大阻值為) G．電源E(電動勢為4V，內阻可忽略) H．開關、導線若干． ①為了盡可能提高測量準確度，應選擇的器材為(均填器材前面的字母即可)： 電流表選_________；電壓表選_________；滑動變阻器選_________． ②下列給出的測量電路中，最合適的電路是_________． ③這位同學在一次測量時，電壓表的示數如圖所示．電壓表的讀數為_________V． （4）若本實驗中，測得金屬絲的長度為L(zhǎng)，直徑為D，電阻為R，則該金屬絲的電阻率的計算式為_______． 14．(8分)如圖所示的電路中，各電阻的阻值已標出。當輸入電壓UAB＝110 V時，輸出電壓UDC是多少？ 15．（12分）(2020-2021學年海南瓊西中學高二月考)如圖所示，R1＝2 Ω，R2＝3 Ω，滑動變阻器最大值R3＝5 Ω，則當滑動觸頭從a滑到b的過程中，電流表示數的最小值為多少？ 16．（12分）(2020-2021學年安慶市第一中學高二(上)期中)如圖所示，直流電壓U＝10 V，電阻R1＝3 Ω，R2＝2 Ω，R3＝5 Ω，電容C1＝4 μF、C2＝1 μF。 （1）K閉合時間足夠長時C1、C2帶的電荷量各為多少？ （2）然后把K斷開后，通過R2的電荷量是多少？ 17．(12分)如圖所示的兩個串聯電阻R1＝12 kΩ，R2＝36 kΩ，A、B兩端的電壓保持15 V不變，那么： （1）R1、R2兩端的電壓分別是多少？ （2）如果電壓表V的內阻是12 kΩ，當S分別與C、D接觸時電壓表的讀數分別是多少？ 測量項目干燥時電阻出汗或潮濕時電阻手與手之間200 kΩ5 kΩ手與腳之間300 kΩ8 kΩ腳與塑料鞋底之間800 kΩ10 kΩ 第十一章 電路及其運用 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~7單選，8~12多選。共48分） 1．下列關于電源的說法正確的是(　　) A．電源的作用是在電源內部把電子由負極搬運到正極，保持兩極之間有電壓 B．電源把正、負電荷分開的過程是把其他形式的能轉化為電勢能的過程 C．電荷的移動形成電流 D．只要電路中有電源，電路中就會形成持續的電流 【答案】B　 【解析】在電源內部，電源把電子由正極搬運到負極，這一過程要克服靜電力做功，把其他形式的能轉化為電勢能，故選項A錯誤，選項B正確；電荷的定向移動才形成電流，故選項C錯誤；電路中要形成持續的電流，既要有電源，電路又要閉合，兩者缺一不可，故選項D錯誤。 2．如圖所示A、B間的電壓為30 V，改變滑動變阻器觸頭(觸頭始終在中間電阻R上)的位置，可以改變C、D間的電壓，UCD的變化范圍是(　　) A．0～10 V B．0～ 20 V C．10～20 V D．20～30 V 【答案】C　 【解析】當觸頭在最上端時，UCD＝eq \f(2,3)UAB＝20 V，當觸頭在最下端時，UCD＝eq \f(1,3)UAB＝10 V，故UCD的變化范圍是10～20 V，選項C正確。 3．(2020-2021學年北京市101中學高二(上)期中)有甲、乙兩根材料不同，長度和橫截面積都相同的金屬絲，在溫度一定的情況下，甲金屬絲的電阻率是乙金屬絲電阻率的2倍．以下有關它們電阻值的說法正確的是( ) A．甲、乙的兩根金屬絲電阻值的相等 B．甲金屬絲的電阻值是乙金屬線電阻值的2倍 C．乙金屬絲的電阻值是甲金屬絲電阻值的2倍 D．甲金屬絲的電阻值是乙金屬絲電阻值的4倍 【答案】B 【解析】由電阻定律公式可以知道，當長度和橫截面積都相同的金屬絲時，電阻與電阻率成正比，因?yàn)榧捉饘俳z的電阻率是乙金屬絲電阻率的2倍，所以甲金屬絲的電阻值是乙金屬絲電阻值的2倍，B正確，ACD錯誤．故選B． 4．一電壓表，內阻為3 kΩ，量程為0～3 V，要把它改裝成一個量程為0～15 V的電壓表，需要給它(　　) A．并聯一個12 kΩ的電阻 B．并聯一個15 kΩ的電阻 C．串聯一個12 kΩ的電阻 D．串聯一個15 kΩ的電阻 【答案】C　 【解析】增大電壓表的量程，需要給它串聯一個電阻，R＝eq \f(U－Ug,\f(Ug,Rg))＝eq \f(?15－3?×3 kΩ,3)＝12 kΩ，故C正確。 5．伏安法測電阻的接法有如圖中甲、乙兩種，下列說法正確的是(　　) 甲　　　　　　　乙 A．兩種接法完全等效 B．按甲圖接法，測量結果偏小 C．若待測電阻的阻值很大，按甲圖接法誤差較小 D．若待測電阻的阻值很小，按甲圖接法誤差較小 【答案】C　 【解析】甲為內接法，適合R?RA，乙為外接法，適合R?RV，由兩種接法的特點可知，A、B、D錯誤，C正確。 6．如圖所示，厚薄均勻的矩形金屬薄片邊長ab＝2bc。當將A與B接入電壓為U的電路中時，電流為I；若將C與D接入電壓為U的電路中，則電流為(　　) A．4I B．2I C．eq \f(1,2)I D．eq \f(1,4)I 【答案】A　 【解析】設沿AB方向的橫截面積為S1，沿CD方向的橫截面積為S2，則有eq \f(S1,S2)＝eq \f(1,2)，AB接入電路時電阻為R1，CD接入電路時電阻為R2，則有eq \f(R1,R2)＝eq \f(ρ\f(lab,S1),ρ\f(lbc,S2))＝eq \f(4,1)，由歐姆定律得電流之比eq \f(I1,I2)＝eq \f(R2,R1)＝eq \f(1,4)，解得I2＝4I1＝4I，故A正確。 7．如圖所示，實線OA和OP分別為某兩種電學元器件的U-I圖線。設OA上任意點對應的電阻為RA，OP上某點P對應的電阻為RP，則關于RA和RP，下列式子正確的是 (　　) A．RA＝5 kΩ，RP＝20 kΩ B．RA＝10 kΩ，RP＝20 kΩ C．RA＝5 kΩ，RP＝10 kΩ D．RA＝10 kΩ，RP＝10 kΩ 【答案】C　 【解析】由電阻的定義式R＝eq \f(U,I)，結合圖像得RA＝eq \f(2 V,0.4 mA)＝5 kΩ，RP＝eq \f(4 V,0.4 mA)＝10 kΩ，故C正確。 8．(多選)金屬材料的電阻率有以下特點：一般而言，純金屬的電阻率小，合金的電阻率大；金屬的電阻率隨溫度的升高而增大，有的金屬的電阻率隨溫度變化而顯著變化，有的合金的電阻率幾乎不受溫度的影響。根據以上的信息，判斷下列說法中正確的是 (　　) A．連接電路用的導線一般不用合金來制作 B．電爐、電阻器的電阻絲一般用合金來制作 C．電阻溫度計一般用電阻率幾乎不受溫度影響的合金來制作 D．標準電阻一般用電阻率隨溫度變化而顯著變化的金屬材料制作 【答案】AB　 【解析】電路中導線輸送電能，但由于導線本身有電阻，所以導線也要消耗電能，并轉化為熱量，導線電阻越小，在其他條件一定的情況下，損耗的電能也越小，故應選擇電阻率小的材料制作導線，由提供的信息知金屬較合適；電爐等電熱器是利用電流的熱效應工作，流過電熱器的電流與導線上的電流相等，但電熱器卻能明顯發熱，說明其電阻大，選擇電阻率大的合金絲較合適；電阻溫度計是利用材料的電阻率隨溫度有明顯變化的原理工作的，電阻率幾乎不受溫度的影響的材料顯然不能制作電阻溫度計；標準電阻要保證其阻值不變，所以應選用電阻率隨溫度變化小的材料。綜上所述，正確的說法應為A、B。 9．(多選)如圖所示是阻值不同的兩個電阻的電流隨電壓變化的圖線，那么a、b所示的電阻及這兩個電阻串聯或并聯后圖像所在的區域正確的是(　　) A．a(chǎn)表示電阻大的圖線，并聯后圖線在區域Ⅲ B．a(chǎn)表示電阻小的圖線，串聯后圖線在區域Ⅲ C．a(chǎn)表示電阻小的圖線，并聯后圖線在區域Ⅰ D．a(chǎn)表示電阻大的圖線，串聯后圖線在區域Ⅰ 【答案】BC　 【解析】根據R＝eq \f(U,I)知，I-U圖像的斜率表示電阻的倒數，所以a表示電阻小的圖線，選項A、D錯誤；電阻串聯后的總電阻比Rb大，即串聯后圖線在區域Ⅲ，選項B正確；電阻并聯后的總電阻比Ra小，即并聯后圖線在區域Ⅰ中，選項C正確。 10．(多選)一根粗細均勻的金屬導線阻值為R，兩端加上恒定電壓U時，通過金屬導線的電流強度為I，金屬導線中自由電子定向移動的平均速率為v，若將金屬導線均勻拉長，使其長度變?yōu)樵瓉?lái)的2倍，仍給它兩端加上恒定電壓U，則下列說法正確的是 (　　) A．此時金屬導線的阻值為4R B．此時通過金屬導線的電流為eq \f(I,4) C．此時自由電子定向移動的平均速率為eq \f(v,2) D．此時自由電子定向移動的平均速率為eq \f(v,4) 【答案】ABC　 【解析】將金屬導線均勻拉長，使其長度變?yōu)樵瓉?lái)的2倍，橫截面積變?yōu)樵瓉?lái)的eq \f(1,2)，根據電阻定律R＝ρeq \f(L,S)分析得到，電阻變?yōu)樵瓉?lái)的4倍，電壓U恒定不變，根據歐姆定律I＝eq \f(U,R)可知，電流變?yōu)?eq \f(I,4)，故A、B正確；電流的微觀表達式I＝nevS，其中n、e不變，電流I為原來的eq \f(1,4)，橫截面積變?yōu)樵瓉?lái)的eq \f(1,2)，則自由電子定向移動的平均速率為eq \f(v,2)，故C正確，D錯誤。 11．(多選)現代家庭電器化程度越來越高，用電安全是一個十分重要的問題。下表提供了一組人的部分軀體電阻平均值數據，下列說法正確的是 (　　) A．從表中可看出干燥時的電阻是潮濕時的電阻的40～80倍 B．對表中對應人體部位加220 V電壓后，若對人的安全電流是22 mA以下，只有出汗或潮濕時是十分危險的 C．對表中對應人體部位加220 V電壓后，若對人的安全電流是22 mA以下，上述幾項都十分危險 D．從表中可看出干燥時對表中對應人體部位加220 V電壓后的電流值最大是1.1 A 【答案】AB　 【解析】由表中數據可知選項A正確；由I＝eq \f(U,R)可求得對人體加上220 V電壓后，干燥時的電流分別為1.1 mA、0.7 mA、0.28 mA，潮濕時的電流分別為44 mA、27.5 mA、22 mA，根據數據可知，潮濕時各種情況均有危險，B正確，C、D錯誤。 12．(多選)如圖所示是一電路板的示意圖，a、b、c、d為接線柱，a、d與220 V的交流電源連接，ab間、bc間、cd間分別連接一個電阻。發現電路中沒有電流，為檢查電路故障，用一交流電壓表分別測得b、d兩點間以及a、c兩點間的電壓均為220 V，由此可知(　　) A．a(chǎn)b間電路通，cd間電路不通 B．a(chǎn)b間電路不通，bc間電路通 C．a(chǎn)b間電路通，bc間電路不通 D．bc間電路不通，cd間電路通 【答案】CD　 【解析】若電路中僅有一處斷路，則橫跨斷路處任意兩點間的電壓均是電源電壓。由題可知，bd間電壓為220 V，說明斷路點必在bd之間且ab段是通路；ac間電壓為220 V，說明斷點又必在ac間且cd間是通路，故bc斷路，其余各段均完好，故C、D正確。 二、非選擇題（共52分） 13．（8分）(2020-2021學年北京市牛欄山第一中學高二(上)期末)在測定一根粗細均勻金屬絲的電阻率的實驗中： （1）某學生用螺旋測微器測定該金屬絲的直徑時，測得的結果如圖甲所示，則該金屬絲的直徑_______mm．緊接著用游標尺上標有20等分刻度的游標卡尺測該金屬絲的長度，測得的結果如圖乙所示，則該金屬絲的長度________cm． （2）該同學先用多用電表粗測其電阻．用已經調零且選擇開關指向歐姆擋“×10”擋位的多用電表測量，發現指針的偏轉角度太大，這時他應將選擇開關換成歐姆擋的“_______”擋位(選填“×100”或“×1”)，然后進行________，再次測量電阻絲的阻值，其表盤及指針?biāo)肝恢萌鐖D所示． （3）現要進一步精確測量其阻值，實驗室提供了下列可選用的器材： A．電流表(量程為300mA，內阻約為) B．電流表(量程為0．6A，內阻約為) C．電壓表(量程為3．0V，內阻約為) D．電壓表(量程為15．0V，內阻約為) E．滑動變阻器(最大阻值為) F．滑動變阻器(最大阻值為) G．電源E(電動勢為4V，內阻可忽略) H．開關、導線若干． ①為了盡可能提高測量準確度，應選擇的器材為(均填器材前面的字母即可)： 電流表選_________；電壓表選_________；滑動變阻器選_________． ②下列給出的測量電路中，最合適的電路是_________． ③這位同學在一次測量時，電壓表的示數如圖所示．電壓表的讀數為_________V． （4）若本實驗中，測得金屬絲的長度為L(zhǎng)，直徑為D，電阻為R，則該金屬絲的電阻率的計算式為_______． 【解析】(1)[1][2]螺旋測微器的讀數是，游標卡尺的讀數是． (2)[3][4]用已經調零且選擇開關指向歐姆擋“×10”擋位的多用電表測量，發現指針的偏轉角度太大，知該電阻較小，換用“×1”擋位，換擋后進行歐姆調零． (3)①[5][6][7]電源電動勢大約為4V，為了測量的精確，電壓表選擇C，流過電阻絲的最大電流約為 可知電流表選擇A．電阻絲的電阻值僅僅約，與的滑動變阻器的電阻值相差比較大，滑動變阻器阻值越小，調節時電表變化越明顯，為方便實驗操作，滑動變阻器應選E． ②[8]待測電阻絲的阻值與電流表內阻相當，屬于小電阻，電流表采用外接法．題目要求盡可能提高測量精確度，滑動變阻器應用分壓式接法，故選B． ③[9]電壓表的讀數為2．40V． (4)[10]根據，得 【答案】(1)3．206(2)5．015(3)×1(4)歐姆調零(5)A(6)C(7)E(8)B(9)2．40(2．40～2．42)V(10) 14．(8分)如圖所示的電路中，各電阻的阻值已標出。當輸入電壓UAB＝110 V時，輸出電壓UDC是多少？ 【解析】并聯部分的等效電阻為 R并＝eq \f(?9R＋R?×\f(10,9)R,?9R＋R?＋\f(10,9)R)＝R， 則電路的總電阻為R總＝10R＋R＝11R。 由串聯分壓得并聯部分R并上的電壓為 U并＝eq \f(R并,R總)·UAB＝eq \f(R,11R)×110 V＝10 V。 而輸出電壓UDC即電阻R上分到的電壓，再由串聯分壓得， UDC＝UR＝eq \f(R,9R＋R)U并＝eq \f(1,10)×10 V＝1 V。 15．（12分）(2020-2021學年海南瓊西中學高二月考)如圖所示，R1＝2 Ω，R2＝3 Ω，滑動變阻器最大值R3＝5 Ω，則當滑動觸頭從a滑到b的過程中，電流表示數的最小值為多少？ 【解析】　設觸頭上部分電阻為x Ω，則觸頭下部分電阻為(5－x) Ω， 上方支路的總電阻為(2＋x) Ω，下方支路的總電阻為 (3＋5－x) Ω＝(8－x) Ω， 則電路總電阻R＝eq \f(（2＋x）（8－x）,2＋x＋8－x)＝eq \f(（2＋x）（8－x）,10) 由數學知識可知當2＋x＝8－x，即x＝3 Ω時，R最大，電流表的示數最小 此時Rmax＝eq \f(5×5,10) Ω＝2.5 Ω，Imin＝eq \f(5,2.5) A＝2 A。 【答案】　2 A 16．（12分）(2020-2021學年安慶市第一中學高二(上)期中)如圖所示，直流電壓U＝10 V，電阻R1＝3 Ω，R2＝2 Ω，R3＝5 Ω，電容C1＝4 μF、C2＝1 μF。 （1）K閉合時間足夠長時C1、C2帶的電荷量各為多少？ （2）然后把K斷開后，通過R2的電荷量是多少？ 【解析】 (1)電路穩定后，R3兩端電壓為0，所以此時電容器C1兩端電壓為U1＝U＝4 V 此時電容器C1所帶電荷量為Q1＝C1U1＝1.6×10－5 C 此時電容器C2兩端電壓為U2＝U＝10 V 此時電容器C1所帶電荷量為Q2＝C2U2＝1.0×10－5 C (2)把K斷開后，兩電容器放電，都經過電阻R2，故通過R2的電荷量為Q＝Q1＋Q2＝2.6×10－5 C 【答案】 (1)1.6×10－5 C；1.0×10－5 C；(2)2.6×10－5 C 17．(12分)如圖所示的兩個串聯電阻R1＝12 kΩ，R2＝36 kΩ，A、B兩端的電壓保持15 V不變，那么： （1）R1、R2兩端的電壓分別是多少？ （2）如果電壓表V的內阻是12 kΩ，當S分別與C、D接觸時電壓表的讀數分別是多少？ 【解析】　(1)根據串聯電路的電壓特點知U∝R，所以 U1＝eq \f(R1,R1＋R2)U＝eq \f(12,12＋36)×15 V＝3.75 V U2＝eq \f(R2,R1＋R2)U＝eq \f(36,12＋36)×15 V＝11.25 V。 (2)當S與C接觸時，電壓表與R1并聯，測并聯支路電壓， 并聯電阻R并＝eq \f(R1RV,R1＋RV)＝eq \f(12×12,12＋12) kΩ＝6 kΩ U并＝eq \f(R并,R并＋R2)U＝eq \f(6,6＋36)×15 V≈2.14 V 同理，當S與D接觸時R并′＝eq \f(R2RV,R2＋RV)＝eq \f(36×12,36＋12) kΩ＝9 kΩ U并′＝eq \f(R并′,R并′＋R1)U＝eq \f(9,9＋12)×15 V≈6.43 V。測量項目干燥時電阻出汗或潮濕時電阻手與手之間200 kΩ5 kΩ手與腳之間300 kΩ8 kΩ腳與塑料鞋底之間800 kΩ10 kΩ
