高中人教版 (2019)3 實驗：導體電阻率的測量同步測試題

這是一份高中人教版 (2019)3 實驗：導體電阻率的測量同步測試題，共29頁。試卷主要包含了游標卡尺，螺旋測微器，實驗步驟，數據處理，誤差分析，注意事項等內容，歡迎下載使用。
考點1：測量工具
一、游標卡尺
1．原理：利用主尺的最小分度與游標尺的最小分度的差值制成。不管游標尺上有多少個小等分刻度，它的刻度部分的總長度比主尺上的同樣多的小等分刻度少 1 mm。
2．精度：對應關系為10分度0.1 mm,20分度0.05 mm,50分度0.02 mm。
3．讀數：若用x表示由主尺上讀出的整毫米數，K表示從游標尺上讀出與主尺上某一刻線對齊的游標的格數，則記錄結果表達為(x＋K×精度) mm。
二、螺旋測微器
1．原理：測微螺桿F與固定刻度B之間的精密螺紋的螺距為0.5 mm，即旋鈕D每旋轉一周，F(xiàn)前進或后退0.5 mm，而可動刻度E上的刻度為50等份，每轉動一小格，F(xiàn)前進或后退0.01 mm，即螺旋測微器的精確度為0.01 mm。讀數時估讀到毫米的千分位上，因此，螺旋測微器又叫千分尺。
2．讀數：測量時被測物體長度的整毫米數由固定刻度讀出，小數部分由可動刻度讀出。測量值＝固定刻度數(mm)(注意半毫米刻度線是否露出)＋可動刻度數(估讀1位)×0.01(mm)。
【例1】(2020－2021學年黑龍江省實驗中學高二(上)期中)下左圖螺旋測微器讀數為___________mm，下右圖游標卡尺讀數為___________mm。
【技巧與方法】
（1）游標卡尺不需要估讀，讀數結果10分度為××.×mm一位小數，20分度和50分度為××.××mm兩位小數，換算單位時只需要移動小數點，最后一位數字即使是0也不能抹掉。
（2）螺旋測微器需要估讀，讀數結果為×.×××mm三位小數，需要特別注意半毫米刻度線是否露出。
【針對訓練】

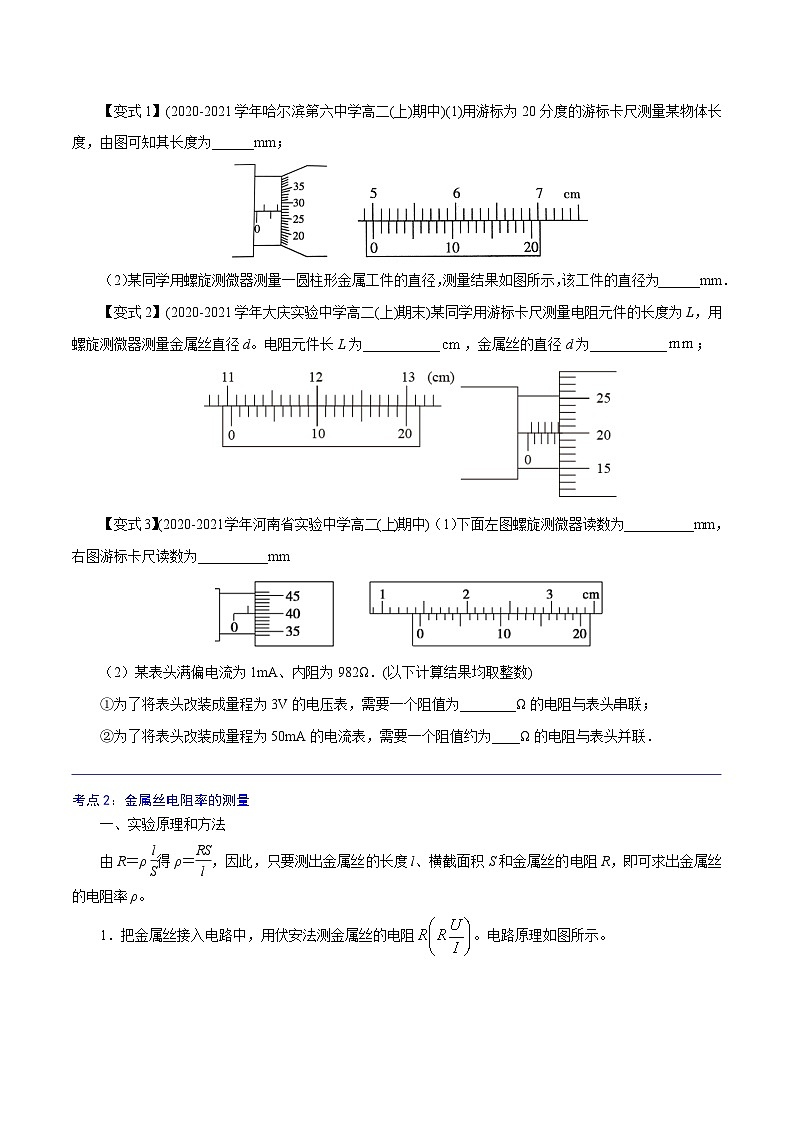

【變式1】(2020-2021學年哈爾濱第六中學高二(上)期中)(1)用游標為20分度的游標卡尺測量某物體長度，由圖可知其長度為______mm；

（2）某同學用螺旋測微器測量一圓柱形金屬工件的直徑，測量結果如圖所示，該工件的直徑為______mm．
【變式2】(2020-2021學年大慶實驗中學高二(上)期末)某同學用游標卡尺測量電阻元件的長度為L(zhǎng)，用螺旋測微器測量金屬絲直徑d。電阻元件長L為___________，金屬絲的直徑d為___________；
【變式3】(2020-2021學年河南省實驗中學高二(上)期中)（1）下面左圖螺旋測微器讀數為__________mm，右圖游標卡尺讀數為__________mm

（2）某表頭滿偏電流為1mA、內阻為982Ω．(以下計算結果均取整數)
①為了將表頭改裝成量程為3V的電壓表，需要一個阻值為________Ω的電阻與表頭串聯；
②為了將表頭改裝成量程為50mA的電流表，需要一個阻值約為____Ω的電阻與表頭并聯．

考點2：金屬絲電阻率的測量
一、實驗原理和方法
由R＝ρeq \f(l,S)得ρ＝eq \f(RS,l)，因此，只要測出金屬絲的長度l、橫截面積S和金屬絲的電阻R，即可求出金屬絲的電阻率ρ。

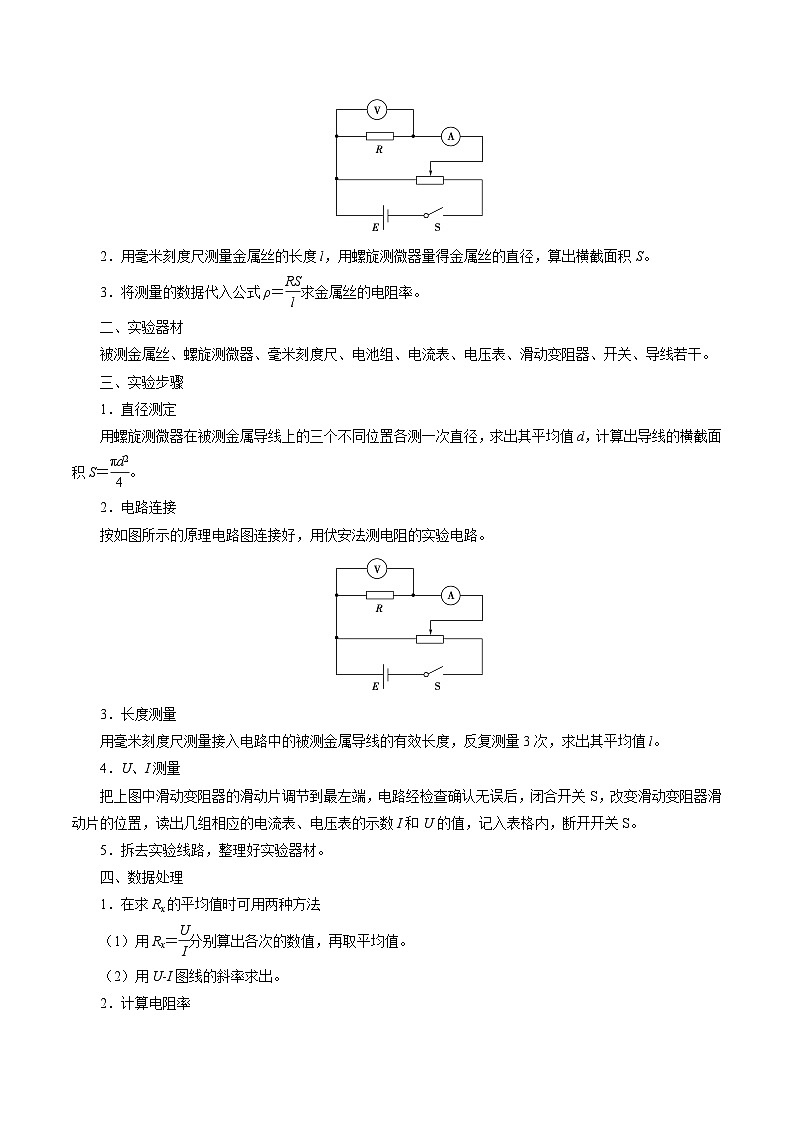

1．把金屬絲接入電路中，用伏安法測金屬絲的電阻。電路原理如圖所示。
2．用毫米刻度尺測量金屬絲的長度l，用螺旋測微器量得金屬絲的直徑，算出橫截面積S。
3．將測量的數據代入公式ρ＝eq \f(RS,l)求金屬絲的電阻率。
二、實驗器材
被測金屬絲、螺旋測微器、毫米刻度尺、電池組、電流表、電壓表、滑動變阻器、開關、導線若干。
三、實驗步驟
1．直徑測定
用螺旋測微器在被測金屬導線上的三個不同位置各測一次直徑，求出其平均值d，計算出導線的橫截面積S＝eq \f(πd2,4)。
2．電路連接
按如圖所示的原理電路圖連接好，用伏安法測電阻的實驗電路。
3．長度測量
用毫米刻度尺測量接入電路中的被測金屬導線的有效長度，反復測量3次，求出其平均值l。
4．U、I測量
把上圖中滑動變阻器的滑動片調節到最左端，電路經檢查確認無誤后，閉合開關S，改變滑動變阻器滑動片的位置，讀出幾組相應的電流表、電壓表的示數I和U的值，記入表格內，斷開開關S。
5．拆去實驗線路，整理好實驗器材。
四、數據處理
1．在求Rx的平均值時可用兩種方法
（1）用Rx＝eq \f(U,I)分別算出各次的數值，再取平均值。
（2）用U-I圖線的斜率求出。
2．計算電阻率
將記錄的數據Rx、l、d的值代入電阻率計算式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI)。
五、誤差分析
1．金屬絲的橫截面積是利用直徑計算而得，直徑的測量是產生誤差的主要來源之一。
2．采用伏安法測量金屬絲的電阻時，由于采用的是電流表外接法，測量值小于真實值，使電阻率的測量值偏小。
3．金屬絲的長度測量、電流表和電壓表的讀數等會帶來偶然誤差。
4．由于金屬絲通電后發熱升溫，會使金屬絲的電阻率變大，造成測量誤差。
六、注意事項
1．本實驗中被測金屬導線的電阻值較小，因此實驗電路一般采用電流表外接法。
2．實驗連線時，應先從電源的正極出發，依次將電源、開關、電流表、待測金屬導線、滑動變阻器連成主干線路，然后再把電壓表并聯在待測金屬導線的兩端。
3．測量被測金屬導線的有效長度，是指測量待測導線接入電路的兩個端點之間的長度，亦即電壓表兩端點間的待測導線長度，測量時應將導線拉直，反復測量三次，求其平均值。
4．測金屬導線直徑一定要選三個不同部位進行測量，求其平均值。
5．閉合開關S之前，一定要將原理圖中滑動變阻器的滑片移到最左端。
6．在用伏安法測電阻時，通過待測導線的電流強度I不宜過大(電流表用0～0.6 A量程)，通電時間不宜過長，以免金屬導線的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大。
7．求Rx的平均值時可用兩種方法：第一種是用Rx＝eq \f(U,I)算出各次的測量值，再取平均值；第二種是用圖像(U-I圖線)來求出。若采用圖像法，在描點時，要盡量使各點間的距離拉大一些，連線時要盡可能地讓各點均勻分布在直線的兩側，個別明顯偏離較遠的點可以不予考慮。
【例2】(2020-2021學年北京市101中學高二(上)期中)按圖所示的電路測量金屬絲的電阻Rx，在測量金屬絲電阻率的實驗中，可供選用的器材如下：
待測金屬絲：Rx(阻值約為4Ω，額定電流約為0.5A)；
電壓表：V(量程6V，內阻約3kΩ)
電流表：A1(量程1.0A，內阻約0.2Ω)；A2(量程3.0A，內阻約0.5Ω)
電源：E1(電動勢6V，內阻不計)；E2(電動勢12V，內阻不計)；
滑動變阻器：R(最大電阻約20Ω)；
螺旋測微器：毫米刻度尺；
開關S；導線。
（1）用螺旋測微器測量金屬絲的直徑，某次測量示數如圖所示，可得金屬絲直徑的測量值d=____mm。
（2）為使測量盡量精確，電流表應選_______、電源應選_________。
（3）圖中的6個點表示實驗中測得的6組電流I、電壓U的值。
①在圖中畫出U—I圖線；( )
②根據此圖線求出的電阻值Rx=____________Ω；(保留3位有效數字)
（4）若金屬絲的長度l、直徑d，電阻Rx，金屬絲的電阻率表達式為ρ=_______________。
【技巧與方法】
1 注意測金屬絲電阻時，因電阻絲電阻較小，應采用電流表外接法。
2 應用電阻定律計算電阻率時，各量均應統一為國際單位制，計算結果要符合有效數字要求。
【針對訓練】
【變式1】(2020-2021學年安慶市第一中學高二(上)期中)有一根細而均勻的圓柱體導體棒樣品(如圖甲所示)，電阻約為100Ω，為了測量其電阻率ρ，可先測其電阻Rx，現提供以下實驗器材：
A.10分度的游標卡尺
B.螺旋測微器
C.電流表A1(量程50mA，內阻r1為100Ω)
D.電流表A2(量程100mA，內阻r2約為40Ω)
E.電流表A3(量程1A，內阻r3約為0.1Ω)
F.滑動變阻器R1(20Ω，額定電流1A)
G.滑動變阻器R2(0~2kΩ，額定電流0.1A)
H.直流電源E(12V，內阻不計)
I.圓柱體導體棒樣品Rx(電阻Rx約為100Ω)
J.開關一只，導線若干
（1）用游標卡尺測得該樣品的長度如圖乙所示，其示數L=_____cm；用螺旋測微器測得該樣品的直徑如圖丙所示，其示數D=_____mm。
（2）為了盡可能精確地測量原件電阻Rx，電路原理圖如下所示，圖中甲電流表應選_____；乙電流表應選_____。(用器材前的序號表示)
（3）閉合開關，測量出需要測量的物理量。需要測量的物理量是_____。
（4）根據(1)(3)步測量的數據字母，表示出電阻率ρ=_____。
【變式2】(2020-2021學年鐵人中學高二(上)期中)在“測定金屬電阻率”的實驗中，某同學進行了如下測量：
（1）某同學為了測量某阻值約為120Ω的金屬棒的電阻率，進行了如下操作：分別使用螺旋測微器和20分度游標卡尺測量金屬棒的直徑d和長度L，某次測量的示數如圖1和圖2所示，直徑d=_________mm，長度L=_________mm；
（2）該同學想用伏安法更精確地測量其電阻R，現有器材及其代號和規格如下：
待測金屬棒電阻R
電流表A1(量程0～4mA，內阻約50Ω)
電流表A2(量程0～10mA，內阻約30Ω)
電壓表V1(量程0～3V，內阻約10kΩ)
直流電源E(電動勢4V，內阻不計)
滑動變阻器R1(阻值范圍0～15Ω，允許通過的最大電流2.0A)
滑動變阻器R2(阻值范圍0～2kΩ，允許通過的最大電流0.5A)，開關S、導線若干。
為使實驗誤差較小，要求便于調節且測得多組數據進行分析，所選電流表______；滑動變阻器______(填所選器材的符號)，并在方框中畫出測量的電路圖______；
（3）若該同學估測的R跟用伏安法測量值幾乎相等，由此可估算此金屬棒材料的電阻率約為ρ＝______Ω·m。(保留2位有效數字)
【變式3】(2020-2021學年廣東實驗中學高二(上)期中)測量鉛筆芯的電阻率，取一支4B鉛筆，去掉兩端筆芯外木質部分，不損傷筆芯，如圖甲所示安放在接線支座上。
（1）用刻度尺量得筆芯長度L=20.0cm，螺旋測微器測量筆芯的直徑如圖1所示，則筆芯的直徑為d=________mm；
（2）若待測電阻約為幾歐姆，乙同學采用實驗室提供的下列器材測定鉛筆芯電阻。
A．待測筆芯
B．電流表(0～0.6A，內阻約)
C．電流表(0～3A，內阻約0.5Ω)
D．電壓表(0～3V，內阻約6kΩ)
E．電壓表(0～15V，內阻約30kΩ)
F．滑動變阻器(0～10Ω)
G．電源3V
H．開關、導線若干
要進一步精確測量筆芯的電阻率，電流表應選_____，電壓表應選_____(只填代號字母)；
（3）將實驗電路圖畫在虛線框中________；

（4）請根據實驗要求在圖2中用筆畫線代替導線(只配有兩根導線)完成實物電路連接_______。
（5）實驗測量過程中，電流表讀數為U，電流表讀數為I，則鉛筆芯電阻率的計算式為______(用以上各小題中字母表示)。
1．(多選)在“測定金屬的電阻率”的實驗中，以下操作中錯誤的是( )
A．用米尺測量金屬絲的全長，且測量三次，算出其平均值，然后再將金屬絲接入電路中
B．用螺旋測微器在金屬絲三個不同部位各測量一次直徑，算出其平均值
C．用伏安法測電阻時，采用電流表內接法，多次測量后算出平均值
D．實驗中應保持金屬絲的溫度不變
2．某同學測定一金屬桿的長度和直徑，示數如圖甲、乙所示，則該金屬桿的長度和直徑分別為________cm和________mm。
甲
乙
3．在測量金屬絲電阻率的實驗中，可供選用的器材如下：
待測金屬絲Rx(阻值約4 Ω，額定電流約0.5 A)；
電壓表V(量程0～3 V，內阻約3 kΩ)；
電流表A1(量程0～0.6 A，內阻約0.2 Ω)；
電流表A2(量程0～3 A，內阻約0.05 Ω)；
電源E1(電動勢3 V，內阻不計)；
電源E2(電動勢12 V，內阻不計)；
滑動變阻器R(最大阻值約20 Ω)；
螺旋測微器；毫米刻度尺；開關S；導線。
(1)用螺旋測微器測量金屬絲的直徑，示數如圖所示，讀數為________mm。
(2)若滑動變阻器采用限流接法，為使測量盡量精確，電流表應選________，電源應選________。(均填器材代號)在虛線框內畫出電路原理圖。
4．在“測定金屬的電阻率”的實驗中，
甲 乙
(1)某同學用螺旋測微器測金屬絲直徑時，測得結果如圖甲所示，則該金屬絲的直徑為________mm。
(2)用量程為3 V的電壓表和量程為0.6 A的電流表測金屬絲的電壓和電流時的讀數如圖乙所示，則電壓表的讀數為________V，電流表的讀數為________A。
(3)用米尺測量金屬絲的長度L＝0.810 m。利用以上測量數據，可得這種材料的電阻率為________Ω·m(保留兩位有效數字)。
5．某同學想要了解導線在質量相等時，電阻與橫截面積的關系，選取了材料相同、質量相等的5卷導線，進行了如下實驗：
(1)用螺旋測微器測量某一導線的直徑如圖所示，讀得直徑d＝________mm。
(2)該同學經實驗測量及相關計算得到如下數據：
請你根據以上數據判斷，該種導線的電阻R與橫截面積S是否滿足反比關系？若滿足反比關系，請說明理由；若不滿足，請寫出R與S應滿足的關系。_________________________________________________________________
___________________________________________________________。
(3)若導線的電阻率ρ＝5.1×10－7 Ω·m，則表中阻值為3.1 Ω的導線長度l＝________m(結果保留兩位有效數字)。
6．某同學測量一個圓柱體的電阻率時，需要測量圓柱體的尺寸和電阻。
(1)分別使用游標卡尺和螺旋測微器測量圓柱體的長度和直徑，某次測量的示數如圖和圖所示，則長度為________cm，直徑為________mm。
圖 圖 圖
(2)按圖連接電路后，實驗操作如下：
①將R1的阻值置于最________(選填“大”或“小”)處，將開關S2撥向接點1，閉合開關S1，調節R1，使電流表示數為I0；
②將R2的阻值調至最________(選填“大”或“小”)處，將開關S2撥向接點2，保持R1不變，調節R2，使電流表示數仍為I0，此時R2的阻值為1 280 Ω。
(3)由此可知，圓柱體的電阻為________Ω。
7．某中學的探究小組為了測量電阻絲的電阻率，拿來一根粗細均勻的電阻絲，完成了如下的操作：
(1)用游標卡尺測得電阻絲的直徑如圖1所示，其讀數為d＝________cm；
圖1 圖2
(2)將電阻絲接入如圖2所示的電路，用刻度尺測量出接入電路的電阻絲長度；
(3)閉合開關，讀出電壓表以及電流表的示數，由R＝eq \f(U,I)求出相對應的電阻絲的阻值；
(4)改變電阻絲的長度，重復操作(2)、(3)4次；
(5)將5次測量的數據記錄在下表。
根據表中的數據作出電阻與電阻絲長度的關系圖像，然后利用所學的知識求出該電阻絲的電阻率。
電阻R/Ω
121.0
50.0
23.9
10.0
3.1
導線直徑d/mm
0.801
0.999
1.201
1.494
1.998
導線橫截
面積S/mm2
0.504
0.783
1.132
1.752
3.134
實驗次數
1
2
3
4
5
L/m
0.160
0.220
0.300
0.440
0.560
R/Ω
1.20
1.62
2.20
3.20
4.11

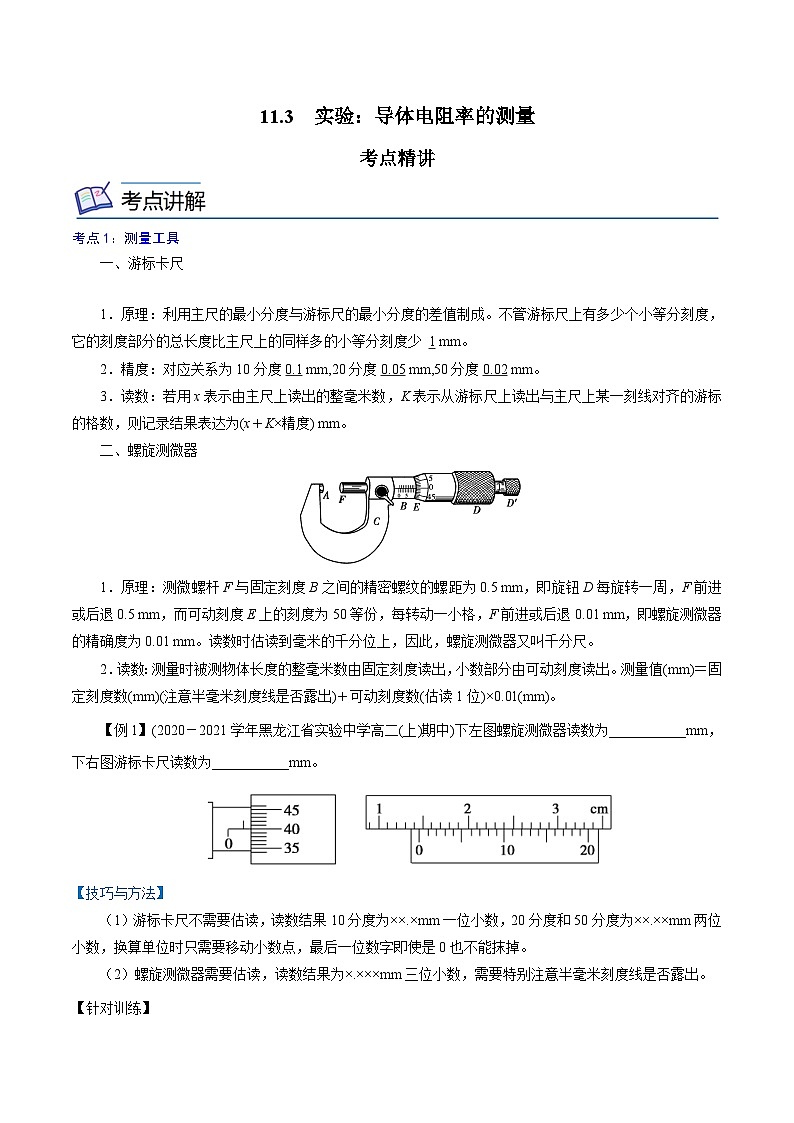

11.3 實驗：導體電阻率的測量
考點精講
考點1：測量工具
一、游標卡尺
1．原理：利用主尺的最小分度與游標尺的最小分度的差值制成。不管游標尺上有多少個小等分刻度，它的刻度部分的總長度比主尺上的同樣多的小等分刻度少 1 mm。
2．精度：對應關系為10分度0.1 mm,20分度0.05 mm,50分度0.02 mm。
3．讀數：若用x表示由主尺上讀出的整毫米數，K表示從游標尺上讀出與主尺上某一刻線對齊的游標的格數，則記錄結果表達為(x＋K×精度) mm。
二、螺旋測微器
1．原理：測微螺桿F與固定刻度B之間的精密螺紋的螺距為0.5 mm，即旋鈕D每旋轉一周，F(xiàn)前進或后退0.5 mm，而可動刻度E上的刻度為50等份，每轉動一小格，F(xiàn)前進或后退0.01 mm，即螺旋測微器的精確度為0.01 mm。讀數時估讀到毫米的千分位上，因此，螺旋測微器又叫千分尺。
2．讀數：測量時被測物體長度的整毫米數由固定刻度讀出，小數部分由可動刻度讀出。測量值＝固定刻度數(mm)(注意半毫米刻度線是否露出)＋可動刻度數(估讀1位)×0.01(mm)。
【例1】(2020－2021學年黑龍江省實驗中學高二(上)期中)下左圖螺旋測微器讀數為___________mm，下右圖游標卡尺讀數為___________mm。
【解析】 [1] 螺旋測微器讀數為
[2] 圖中游標卡尺為20分度，故讀數為
【答案】 (1)0.900 (2)14.50
【技巧與方法】
（1）游標卡尺不需要估讀，讀數結果10分度為××.×mm一位小數，20分度和50分度為××.××mm兩位小數，換算單位時只需要移動小數點，最后一位數字即使是0也不能抹掉。
（2）螺旋測微器需要估讀，讀數結果為×.×××mm三位小數，需要特別注意半毫米刻度線是否露出。
【針對訓練】
【變式1】(2020-2021學年哈爾濱第六中學高二(上)期中)(1)用游標為20分度的游標卡尺測量某物體長度，由圖可知其長度為______mm；

(2)某同學用螺旋測微器測量一圓柱形金屬工件的直徑，測量結果如圖所示，該工件的直徑為______mm．
【解析】 (1) 游標卡尺主尺讀數為50mm，游標讀數為0.05×1=0.05mm，所以最終讀數為50.05mm；
(2)螺旋測微器固定刻度讀數1.5mm，可動刻度讀數為0.01×27.5mm=0.275mm，所以金屬絲的直徑為1.775mm．
【答案】 (1)50.05; (2)1.775;
【變式2】(2020-2021學年大慶實驗中學高二(上)期末)某同學用游標卡尺測量電阻元件的長度為L(zhǎng)，用螺旋測微器測量金屬絲直徑d。電阻元件長L為___________，金屬絲的直徑d為___________；
【解析】[1]游標卡尺是20分度的卡尺，其分度值為0．05mm，游標尺讀數為10×0．05mm=0．50mm=0．050cm，則圖示讀數為11cm+0．050cm=11．050cm
[2]由圖示螺旋測微器可知，其讀數為4．5mm+20．0×0．01mm=4．700mm
【答案】(1)11．050(2)4．700
【變式3】(2020-2021學年河南省實驗中學高二(上)期中)（1）下面左圖螺旋測微器讀數為__________mm，右圖游標卡尺讀數為__________mm

（2）某表頭滿偏電流為1mA、內阻為982Ω．(以下計算結果均取整數)
①為了將表頭改裝成量程為3V的電壓表，需要一個阻值為________Ω的電阻與表頭串聯；
②為了將表頭改裝成量程為50mA的電流表，需要一個阻值約為____Ω的電阻與表頭并聯．
【解析】 (1)[1]螺旋測微器讀數為0.5mm+0.01mm×40.0=0.900mm；
[2]游標卡尺讀數為1.4cm+0.05mm×10=14.50mm；
(2)[3]為了將表頭改裝成量程為3V的電壓表，需要串聯電阻的阻值為
[4]為了將表頭改裝成量程為50mA的電流表，需要并聯電阻的阻值為
【答案】 (1)0.900 (2)14.50 (3)2018 (4)20

考點2：金屬絲電阻率的測量
一、實驗原理和方法
由R＝ρeq \f(l,S)得ρ＝eq \f(RS,l)，因此，只要測出金屬絲的長度l、橫截面積S和金屬絲的電阻R，即可求出金屬絲的電阻率ρ。
1．把金屬絲接入電路中，用伏安法測金屬絲的電阻。電路原理如圖所示。
2．用毫米刻度尺測量金屬絲的長度l，用螺旋測微器量得金屬絲的直徑，算出橫截面積S。
3．將測量的數據代入公式ρ＝eq \f(RS,l)求金屬絲的電阻率。
二、實驗器材
被測金屬絲、螺旋測微器、毫米刻度尺、電池組、電流表、電壓表、滑動變阻器、開關、導線若干。
三、實驗步驟
1．直徑測定
用螺旋測微器在被測金屬導線上的三個不同位置各測一次直徑，求出其平均值d，計算出導線的橫截面積S＝eq \f(πd2,4)。
2．電路連接
按如圖所示的原理電路圖連接好，用伏安法測電阻的實驗電路。
3．長度測量
用毫米刻度尺測量接入電路中的被測金屬導線的有效長度，反復測量3次，求出其平均值l。
4．U、I測量
把上圖中滑動變阻器的滑動片調節到最左端，電路經檢查確認無誤后，閉合開關S，改變滑動變阻器滑動片的位置，讀出幾組相應的電流表、電壓表的示數I和U的值，記入表格內，斷開開關S。
5．拆去實驗線路，整理好實驗器材。
四、數據處理
1．在求Rx的平均值時可用兩種方法
（1）用Rx＝eq \f(U,I)分別算出各次的數值，再取平均值。
（2）用U-I圖線的斜率求出。
2．計算電阻率
將記錄的數據Rx、l、d的值代入電阻率計算式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI)。
五、誤差分析
1．金屬絲的橫截面積是利用直徑計算而得，直徑的測量是產生誤差的主要來源之一。
2．采用伏安法測量金屬絲的電阻時，由于采用的是電流表外接法，測量值小于真實值，使電阻率的測量值偏小。
3．金屬絲的長度測量、電流表和電壓表的讀數等會帶來偶然誤差。
4．由于金屬絲通電后發熱升溫，會使金屬絲的電阻率變大，造成測量誤差。
六、注意事項
1．本實驗中被測金屬導線的電阻值較小，因此實驗電路一般采用電流表外接法。
2．實驗連線時，應先從電源的正極出發，依次將電源、開關、電流表、待測金屬導線、滑動變阻器連成主干線路，然后再把電壓表并聯在待測金屬導線的兩端。
3．測量被測金屬導線的有效長度，是指測量待測導線接入電路的兩個端點之間的長度，亦即電壓表兩端點間的待測導線長度，測量時應將導線拉直，反復測量三次，求其平均值。
4．測金屬導線直徑一定要選三個不同部位進行測量，求其平均值。
5．閉合開關S之前，一定要將原理圖中滑動變阻器的滑片移到最左端。
6．在用伏安法測電阻時，通過待測導線的電流強度I不宜過大(電流表用0～0.6 A量程)，通電時間不宜過長，以免金屬導線的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大。
7．求Rx的平均值時可用兩種方法：第一種是用Rx＝eq \f(U,I)算出各次的測量值，再取平均值；第二種是用圖像(U-I圖線)來求出。若采用圖像法，在描點時，要盡量使各點間的距離拉大一些，連線時要盡可能地讓各點均勻分布在直線的兩側，個別明顯偏離較遠的點可以不予考慮。
【例2】(2020-2021學年北京市101中學高二(上)期中)按圖所示的電路測量金屬絲的電阻Rx，在測量金屬絲電阻率的實驗中，可供選用的器材如下：
待測金屬絲：Rx(阻值約為4Ω，額定電流約為0.5A)；
電壓表：V(量程6V，內阻約3kΩ)
電流表：A1(量程1.0A，內阻約0.2Ω)；A2(量程3.0A，內阻約0.5Ω)
電源：E1(電動勢6V，內阻不計)；E2(電動勢12V，內阻不計)；
滑動變阻器：R(最大電阻約20Ω)；
螺旋測微器：毫米刻度尺；
開關S；導線。
（1）用螺旋測微器測量金屬絲的直徑，某次測量示數如圖所示，可得金屬絲直徑的測量值d=____mm。
（2）為使測量盡量精確，電流表應選_______、電源應選_________。
（3）圖中的6個點表示實驗中測得的6組電流I、電壓U的值。
①在圖中畫出U—I圖線；( )
②根據此圖線求出的電阻值Rx=____________Ω；(保留3位有效數字)
（4）若金屬絲的長度l、直徑d，電阻Rx，金屬絲的電阻率表達式為ρ=_______________。
【解析】 (1)[1]由圖示螺旋測微器可知，其示數為
(2)[2]待測金屬絲的額定電流約為0.5A，故電流表應選A1；
[3]待測金屬絲的額定電壓約為，故電源選E1即可；
(3)[4]將已描好的點進行連線，盡量將將點分布在直線上或直線兩側，如圖所示
[5]圖線中的斜率是電阻，則有
(4)[6]根據電阻定律，金屬絲截面面積為，聯立解得，金屬絲的電阻率為
【答案】 (1)1.770 (2)A1 (3)E1 (4) (5)6.00 (6)
【技巧與方法】
1 注意測金屬絲電阻時，因電阻絲電阻較小，應采用電流表外接法。
2 應用電阻定律計算電阻率時，各量均應統一為國際單位制，計算結果要符合有效數字要求。
【針對訓練】
【變式1】(2020-2021學年安慶市第一中學高二(上)期中)有一根細而均勻的圓柱體導體棒樣品(如圖甲所示)，電阻約為100Ω，為了測量其電阻率ρ，可先測其電阻Rx，現提供以下實驗器材：
A.10分度的游標卡尺
B.螺旋測微器
C.電流表A1(量程50mA，內阻r1為100Ω)
D.電流表A2(量程100mA，內阻r2約為40Ω)
E.電流表A3(量程1A，內阻r3約為0.1Ω)
F.滑動變阻器R1(20Ω，額定電流1A)
G.滑動變阻器R2(0~2kΩ，額定電流0.1A)
H.直流電源E(12V，內阻不計)
I.圓柱體導體棒樣品Rx(電阻Rx約為100Ω)
J.開關一只，導線若干
（1）用游標卡尺測得該樣品的長度如圖乙所示，其示數L=_____cm；用螺旋測微器測得該樣品的直徑如圖丙所示，其示數D=_____mm。
（2）為了盡可能精確地測量原件電阻Rx，電路原理圖如下所示，圖中甲電流表應選_____；乙電流表應選_____。(用器材前的序號表示)
（3）閉合開關，測量出需要測量的物理量。需要測量的物理量是_____。
（4）根據(1)(3)步測量的數據字母，表示出電阻率ρ=_____。
【解析】 (1)[1]由圖示螺旋測微器可知，其示數：L=50mm+0×0.1mm=50.0mm=5.00cm
[2]由圖示螺旋測微器可知，其示數D=1.5mm+10.0×0.01mm=1.600mm
(2)[3][4]實驗沒有電壓表，可以用已知內阻的電流表A1與待測電阻并聯測電壓，電流表甲選擇C；乙電流表應選D；
(3)[5]待測電阻阻值，實驗需要測量：電流表A1的讀數為I1，電流表A2的讀數為I2。
(4)[6]由電阻定律可知，電阻率；
【答案】 (1)5.00 (2)1.600 (3)C (4)D (5)電流表A1的讀數為I1，電流表A2的讀數為I2 (6)
【變式2】(2020-2021學年鐵人中學高二(上)期中)在“測定金屬電阻率”的實驗中，某同學進行了如下測量：
（1）某同學為了測量某阻值約為120Ω的金屬棒的電阻率，進行了如下操作：分別使用螺旋測微器和20分度游標卡尺測量金屬棒的直徑d和長度L，某次測量的示數如圖1和圖2所示，直徑d=_________mm，長度L=_________mm；
（2）該同學想用伏安法更精確地測量其電阻R，現有器材及其代號和規格如下：
待測金屬棒電阻R
電流表A1(量程0～4mA，內阻約50Ω)
電流表A2(量程0～10mA，內阻約30Ω)
電壓表V1(量程0～3V，內阻約10kΩ)
直流電源E(電動勢4V，內阻不計)
滑動變阻器R1(阻值范圍0～15Ω，允許通過的最大電流2.0A)
滑動變阻器R2(阻值范圍0～2kΩ，允許通過的最大電流0.5A)，開關S、導線若干。
為使實驗誤差較小，要求便于調節且測得多組數據進行分析，所選電流表______；滑動變阻器______(填所選器材的符號)，并在方框中畫出測量的電路圖______；
（3）若該同學估測的R跟用伏安法測量值幾乎相等，由此可估算此金屬棒材料的電阻率約為ρ＝______Ω·m。(保留2位有效數字)
【解析】 (1)[1]螺旋測微器的讀數為
[2]游標卡尺的讀數為
(2)[3][4][5]該電阻阻值約為120Ω，電壓表V1內阻約10kΩ，遠遠大于該電阻阻值，故應該選用電流表外接，若滑動變阻器選擇限流式，則只能選大電阻的R2，但此時該電阻阻值遠小于滑動變阻器的阻值，不利于調節得到多組數據，故只能選擇滑動變阻器的分壓式接法，此時為了便于調節得到多組數據，滑動變阻器應選擇小電阻的R1。而此時電壓表量程為3V,該電阻阻值才約為120Ω，此時電路中的電流最大值，故電流表選擇量程大的A2更好，滑動變阻器應選擇R1。
(3)[6]由電阻定律，，由以上兩式并代入數據得
【答案】 (1)6.123(6.122-6.125) (2)50.90 (3)A2 (4)R1 (5) (6)6.9×10-2
【變式3】(2020-2021學年廣東實驗中學高二(上)期中)測量鉛筆芯的電阻率，取一支4B鉛筆，去掉兩端筆芯外木質部分，不損傷筆芯，如圖甲所示安放在接線支座上。
（1）用刻度尺量得筆芯長度L=20.0cm，螺旋測微器測量筆芯的直徑如圖1所示，則筆芯的直徑為d=________mm；
（2）若待測電阻約為幾歐姆，乙同學采用實驗室提供的下列器材測定鉛筆芯電阻。
A．待測筆芯
B．電流表(0～0.6A，內阻約)
C．電流表(0～3A，內阻約0.5Ω)
D．電壓表(0～3V，內阻約6kΩ)
E．電壓表(0～15V，內阻約30kΩ)
F．滑動變阻器(0～10Ω)
G．電源3V
H．開關、導線若干
要進一步精確測量筆芯的電阻率，電流表應選_____，電壓表應選_____(只填代號字母)；
（3）將實驗電路圖畫在虛線框中________；

（4）請根據實驗要求在圖2中用筆畫線代替導線(只配有兩根導線)完成實物電路連接_______。
（5）實驗測量過程中，電流表讀數為U，電流表讀數為I，則鉛筆芯電阻率的計算式為______(用以上各小題中字母表示)。
【解析】 (1)由圖示螺旋測微器可知，鉛筆芯的直徑
(2)[2][3]電源電動勢是3V，電壓表應選擇D；鉛筆芯電阻約為幾歐姆，流過鉛筆芯的電流約為零點幾安培，電流表應選擇B
(3)[4]由于電壓表內阻遠大于鉛筆芯電阻，電流表應采用外接法，由于滑動變阻器最大阻值大于鉛筆芯電阻，滑動變阻器可以采用限流接法，電路圖如圖所示
(4)[5]實物電路圖如圖所示
(5)[6]鉛筆芯電阻，由電阻定律可知，電阻率
【答案】 (1)1.200 (2)B (3)D (4)見解析 (5)見解析 (6)
1．(多選)在“測定金屬的電阻率”的實驗中，以下操作中錯誤的是( )
A．用米尺測量金屬絲的全長，且測量三次，算出其平均值，然后再將金屬絲接入電路中
B．用螺旋測微器在金屬絲三個不同部位各測量一次直徑，算出其平均值
C．用伏安法測電阻時，采用電流表內接法，多次測量后算出平均值
D．實驗中應保持金屬絲的溫度不變
【解析】AC 實驗中應測量出金屬絲接入電路中的有效長度，而不是全長；金屬絲的電阻很小，與電壓表內阻相差很大，使金屬絲與電壓表并聯，電壓表對它分流作用很小，應采用電流表外接法。故A、C操作錯誤。A、C符合題意。
2．某同學測定一金屬桿的長度和直徑，示數如圖甲、乙所示，則該金屬桿的長度和直徑分別為________cm和________mm。
甲
乙
【解析】 金屬桿長度由刻度尺示數可得，由題圖甲得L＝60.10 cm。由題圖乙知，此游標尺為50分度，游標尺上第10刻線與主尺上一刻線對齊，則金屬桿直徑為d＝4 mm＋eq \f(1,50)×10 mm＝4.20 mm。
【答案】 60.10 4.20
3．在測量金屬絲電阻率的實驗中，可供選用的器材如下：
待測金屬絲Rx(阻值約4 Ω，額定電流約0.5 A)；
電壓表V(量程0～3 V，內阻約3 kΩ)；
電流表A1(量程0～0.6 A，內阻約0.2 Ω)；
電流表A2(量程0～3 A，內阻約0.05 Ω)；
電源E1(電動勢3 V，內阻不計)；
電源E2(電動勢12 V，內阻不計)；
滑動變阻器R(最大阻值約20 Ω)；
螺旋測微器；毫米刻度尺；開關S；導線。
(1)用螺旋測微器測量金屬絲的直徑，示數如圖所示，讀數為________mm。
(2)若滑動變阻器采用限流接法，為使測量盡量精確，電流表應選________，電源應選________。(均填器材代號)在虛線框內畫出電路原理圖。
【解析】 (1)螺旋測微器的讀數為
1.5 mm＋27.4×0.01 mm＝1.774 mm。
(2)金屬絲的額定電流約為0.5 A，電流表應選A1；金屬絲額定電壓約為U＝IR＝0.5×4 V＝2.0 V，電源應選E1。電路原理圖如圖所示。
【答案】 (1)1.774(1.773～1.775均可) (2)A1 E1 見解析圖
4．在“測定金屬的電阻率”的實驗中，
甲 乙
(1)某同學用螺旋測微器測金屬絲直徑時，測得結果如圖甲所示，則該金屬絲的直徑為________mm。
(2)用量程為3 V的電壓表和量程為0.6 A的電流表測金屬絲的電壓和電流時的讀數如圖乙所示，則電壓表的讀數為________V，電流表的讀數為________A。
(3)用米尺測量金屬絲的長度L＝0.810 m。利用以上測量數據，可得這種材料的電阻率為________Ω·m(保留兩位有效數字)。
【解析】 (1)螺旋測微器的讀數為d＝2.5 mm＋43.5×0.01 mm＝2.935 mm。
(2)因電壓表的每小格讀數為0.1 V，所以應估讀到0.01 V，所以電壓表的讀數為U＝2.60 V；同理，電流表的每小格讀數為0.02 A，應估讀到0.01 A，所以電流表的讀數為I＝0.52 A。
(3)根據R＝ρeq \f(L,S)得ρ＝eq \f(RS,L)＝eq \f(R·\b\lc\(\rc\)(\a\vs4\al\c1(\f(d,2)))eq \s\up12(2)π,L)，又R＝eq \f(U,I)
聯立以上兩式，代入數據得ρ＝4.2×10－5 Ω·m。
【答案】 (1)2.935 (2)2.60 0.52 (3)4.2×10－5
5．某同學想要了解導線在質量相等時，電阻與橫截面積的關系，選取了材料相同、質量相等的5卷導線，進行了如下實驗：
(1)用螺旋測微器測量某一導線的直徑如圖所示，讀得直徑d＝________mm。
(2)該同學經實驗測量及相關計算得到如下數據：
請你根據以上數據判斷，該種導線的電阻R與橫截面積S是否滿足反比關系？若滿足反比關系，請說明理由；若不滿足，請寫出R與S應滿足的關系。_________________________________________________________________
___________________________________________________________。
(3)若導線的電阻率ρ＝5.1×10－7 Ω·m，則表中阻值為3.1 Ω的導線長度l＝________m(結果保留兩位有效數字)。
【解析】 (1)螺旋測微器讀數為(1＋0.01×20.0)mm＝1.200 mm。
(2)由數據可知R與S不成反比，經計算可知R∝d－4，則R與S2成反比(或RS2＝常量)。
(3)由R＝ρeq \f(l,S)可得l＝eq \f(RS,ρ)＝eq \f(3.1×3.134×10－6,5.1×10－7) m＝19 m。
【答案】 (1)1.200 (2)不滿足，R與S2成反比(或RS2＝常量) (3)19
6．某同學測量一個圓柱體的電阻率時，需要測量圓柱體的尺寸和電阻。
(1)分別使用游標卡尺和螺旋測微器測量圓柱體的長度和直徑，某次測量的示數如圖和圖所示，則長度為________cm，直徑為________mm。
圖 圖 圖
(2)按圖連接電路后，實驗操作如下：
①將R1的阻值置于最________(選填“大”或“小”)處，將開關S2撥向接點1，閉合開關S1，調節R1，使電流表示數為I0；
②將R2的阻值調至最________(選填“大”或“小”)處，將開關S2撥向接點2，保持R1不變，調節R2，使電流表示數仍為I0，此時R2的阻值為1 280 Ω。
(3)由此可知，圓柱體的電阻為________Ω。
【解析】 (1)由題圖所示游標卡尺可知，主尺示數為5.0 cm，游標尺示數為2×0.1 mm＝0.2 mm＝0.02 cm，故游標卡尺示數為5.0 cm＋0.02 cm＝5.02 cm。由題圖所示螺旋測微器可知，固定刻度示數為5 mm，可動刻度示數為31.5×0.01 mm＝0.315 mm，故螺旋測微器示數為5 mm＋0.315 mm＝5.315 mm。
(2)①R1保護電路，應將滑動變阻器R1的阻值置于最大處。②為保護電流表，應將電阻箱R2的阻值調至最大處。
(3)兩種情況下，電路電流相等，電路電阻相等，因此圓柱體電阻與電阻箱電阻相等，圓柱體的電阻為1 280 Ω。
【答案】 (1)5.02 5.315 (2)①大 ②大 (3)1 280
7．某中學的探究小組為了測量電阻絲的電阻率，拿來一根粗細均勻的電阻絲，完成了如下的操作：
(1)用游標卡尺測得電阻絲的直徑如圖1所示，其讀數為d＝________cm；
圖1 圖2
(2)將電阻絲接入如圖2所示的電路，用刻度尺測量出接入電路的電阻絲長度；
(3)閉合開關，讀出電壓表以及電流表的示數，由R＝eq \f(U,I)求出相對應的電阻絲的阻值；
(4)改變電阻絲的長度，重復操作(2)、(3)4次；
(5)將5次測量的數據記錄在下表。
根據表中的數據作出電阻與電阻絲長度的關系圖像，然后利用所學的知識求出該電阻絲的電阻率。
【解析】 作出的R-L圖像如圖所示：
在圖中根據直線斜率的定義可得：k＝eq \f(R2－R1,L2－L1)
又由R＝ρeq \f(L,S)可得：k＝eq \f(ρ,S)①
由①式可得電阻絲的電阻率為ρ＝kS②
可見只要求出直線的斜率k和電阻絲的橫截面積S，便可求得電阻絲的電阻率，因此在圖像上取兩個距離較遠的點，如(0.100,0.800)和(0.464,3.400)代入直線的斜率公式可得：
k＝eq \f(R2－R1,L2－L1)＝eq \f(3.400－0.800,0.464－0.100) Ω/m≈7.14 Ω/m
將k≈7.14 Ω/m代入②式可得：
ρ＝kS＝7.14×3.14×eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(0.285×10－2,2)))eq \s\up12(2)Ω·m≈4.55×10－5 Ω·m。
【答案】 (1)0.285 (2)4.55×10－5 Ω·m
電阻R/Ω
121.0
50.0
23.9
10.0
3.1
導線直徑d/mm
0.801
0.999
1.201
1.494
1.998
導線橫截
面積S/mm2
0.504
0.783
1.132
1.752
3.134
實驗次數
1
2
3
4
5
L/m
0.160
0.220
0.300
0.440
0.560
R/Ω
1.20
1.62
2.20
3.20
4.11
