考點1：對串、并聯電路的理解
1．串聯電路、并聯電路總電阻的比較
2．串、并聯電路中，電壓和電流的分配關系
（1）串聯電路中各電阻兩端的電壓跟它的阻值成正比
推導：在串聯電路中，由于U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，I＝I1＝I2＝…＝In，所以有
eq \f(U1,R1)＝eq \f(U2,R2)＝…＝eq \f(Un,Rn)＝eq \f(U,R總)＝I。
（2）并聯電路中通過各支路電阻的電流跟它們的阻值成反比
推導：在并聯電路中，U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，U1＝U2＝…＝Un，所以有I1R1＝I2R2＝…＝InRn＝I總R總＝U。
【例1】 由四個電阻連接成的電路如圖所示。R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω。
（1）求a、d之間的總電阻；
（2）如果把42 V的電壓加在a、d兩端，則通過每個電阻的電流是多少？
【變式訓練】
上例中，如果將1 A的電流通過a、d電路，則每個電阻兩端的電壓分別是多少？a、d之間的總電壓是多少？
【技巧與方法】
解決簡單混聯電路的方法
1 準確地判斷出電路的連接方式，畫出等效電路圖。
2 準確地利用串、并聯電路的基本規律、特點。
3 靈活地選用恰當?shù)奈锢砉竭M(jìn)行計算。
【針對訓練】
訓練角度1：串聯電路中電壓分配關系
【變式1】(2020-2021學年泰州市泰州中學高一(下)期中)電阻R1、R2、R3串聯在電路中。已知R1＝10Ω、R3＝5Ω，R1兩端的電壓為6V，R2兩端的電壓為12V，則下列判斷中錯誤的是( )
A．電路中的電流為0.6AB．電阻R2的阻值為20Ω
C．三只電阻兩端的總電壓為21VD．電阻R3兩端的電壓為4V
【變式2】(2020-2021學年江蘇省金陵中學高一(下)期末)如圖，電阻R1、R2串聯接入電路，已知U1∶U2=1∶2，則R1∶R2為( )
A．1∶2B．2∶1C．1∶1D．1∶4
訓練角度2：并聯電路中電流分配關系
【變式3】(2020-2021學年杭州高級中學高一開學考)三個電阻的阻值之比為R1∶R2∶R3＝1∶2∶5，并聯后接入電路，則通過三個支路電流的比值為( )
A．1∶2∶5 B．5∶2∶1
C．10∶5∶2 D．2∶5∶10
【變式4】如圖所示電路，電壓保持不變，當開關S斷開時，電流表的示數為0.6 A，當S閉合時，電流表的示數為0.9 A，則兩電阻阻值之比R1∶R2為( )
A．1∶2 B．2∶1
C．2∶3D．3∶2

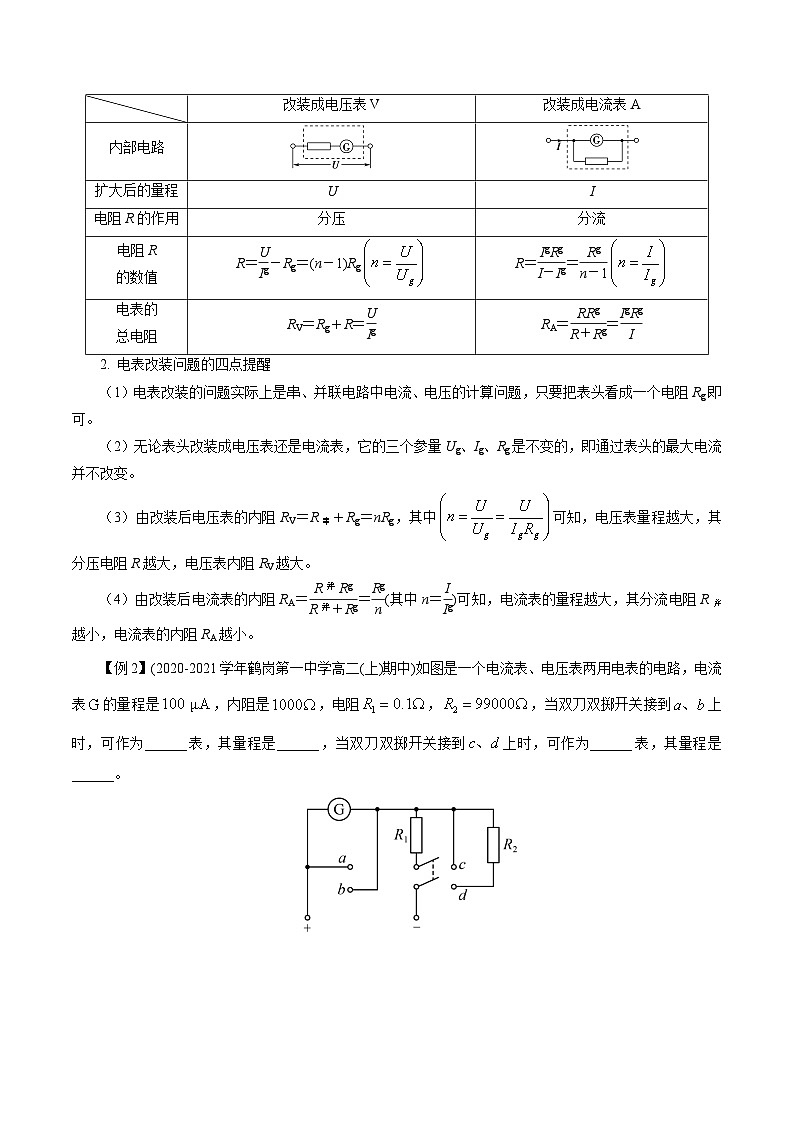

考點2：電壓表和電流表的改裝
1．兩表改裝對比
電表改裝問題的四點提醒
（1）電表改裝的問題實際上是串、并聯電路中電流、電壓的計算問題，只要把表頭看成一個電阻Rg即可。
（2）無論表頭改裝成電壓表還是電流表，它的三個參量Ug、Ig、Rg是不變的，即通過表頭的最大電流并不改變。
（3）由改裝后電壓表的內阻RV＝R串＋Rg＝nRg，其中可知，電壓表量程越大，其分壓電阻R越大，電壓表內阻RV越大。
（4）由改裝后電流表的內阻RA＝eq \f(R并Rg,R并＋Rg)＝eq \f(Rg,n)(其中n＝eq \f(I,Ig))可知，電流表的量程越大，其分流電阻R并越小，電流表的內阻RA越小。
【例2】(2020-2021學年鶴崗第一中學高二(上)期中)如圖是一個電流表、電壓表兩用電表的電路，電流表的量程是，內阻是，電阻，，當雙刀雙擲開關接到上時，可作為______表，其量程是______，當雙刀雙擲開關接到上時，可作為______表，其量程是______。
【技巧與方法】
電表改裝問題的三點提醒
1 無論表頭G改裝成電壓表還是電流表，它的三個特征量Ug、Ig、Rg是不變的，即通過表頭的最大電流Ig并不改變。
2 電表改裝的問題實際上是串、并聯電路中電流、電壓的計算問題，只要把表頭G看成一個電阻Rg即可。
3 改裝后的電壓表的表盤上顯示的是表頭和分壓電阻兩端的總電壓，改裝后的電流表表盤上顯示的是通過表頭和分流電阻的總電流。
【針對訓練】
【變式1】(2020-2021學年哈爾濱第六中學高二(上)期中)磁電式電流表(表頭)最基本的組成部分是磁鐵和放在磁鐵兩極之間的線圈，由于線圈的導線很細，允許通過的電流很弱，所以在使用時還要擴大量程．已知某一表頭G，內阻Rg＝30 Ω，滿偏電流Ig＝5mA，要將它改裝為量程為0～3 A的電流表，所做的操作是 ( )
A．串聯一個570 Ω的電阻
B．并聯一個570 Ω的電阻
C．串聯一個0.05 Ω的電阻
D．并聯一個0.05 Ω的電阻
【變式2】(2020-2021學年蘭州市第一中學高二(上)期中)有一個電流表G，內阻Rg=10Ω滿偏電流Ig=3mA，要把它改裝成量程0～3V的電壓表，則( )
A．要串聯一個阻值為990Ω的電阻B．要并聯一個阻值為990Ω的電阻
C．要串聯一個阻值為0.10Ω的電阻D．要并聯一個阻值為0.10Ω的電阻
【變式3】(2020-2021學年貴州省思南中學高二(上)期末)如圖是有兩個量程的電壓表，當使用a、b兩個端點時，量程為0~10V；當使用a、c兩個端點時，量程為0~100V。已知電流表的內阻Rg為500Ω，滿偏電流為Ig為1mA，則電阻R1為( )
A．9500ΩB．90000ΩC．10000ΩD．500Ω
【變式4】(2020-2021學年安慶市第一中學高二(上)期中)某實驗小組要把一塊電流表改裝成電壓表，遇到了兩個問題：一是該電流表的表盤沒有標注刻度數，但刻度均勻；二是內阻未知。通過對類似規格的電流表的參數比對，得到該電流表的滿偏電流約為850μA，內阻約為100Ω。該組同學利用以下器材，通過下列步驟，完成了電壓表的改裝工作。
A．待測電流表G；
B．電流表A：量程0.6A，內阻約為0.1Ω
C．電壓表V：量程3V，內阻Rv=3kΩ
D．電阻箱R2：最大阻值999Ω
E．滑動變阻器R1：最大阻值5kΩ，額定電流0.1A
F．電源：電動勢3V，內阻約為1.5Ω
G．開關兩個S1、S2，導線若干
（1）步驟一：測定電流表的內阻。設計如圖甲所示實驗電路，請分析并補全以下操作：
①將R的滑片移至。______ (填“a”或“b”)端；
②僅閉合S1，調節R1，使電流表的指針滿偏；
③閉合S2，僅調節R2，使電流表的指針半偏，若此時電阻箱R2的阻值為110Ω，則電流表的內阻為______Ω。
（2）步驟二：測定該電流表的滿偏電流。設計如圖乙所示實驗電路，請分析并補全以下操作：
①閉合開關，調節滑動變阻器R1，使電流表的指針滿偏；
②若此時電壓表的示數為2.4V，則電流表的滿偏電流為______μA。
（3）步驟三：改裝電壓表
將此電流表改裝為一個量程為1V的電壓表，需要______(填“串聯”或“并聯”)一個______Ω的定值電阻。
1．下列說法錯誤的是( )
A．一個電阻R和一根電阻為零的理想導線并聯，總電阻為零
B．并聯電路的總電阻一定小于并聯支路中最小的電阻
C．在并聯電路中，任意支路電阻增大或減小時，總電阻將隨之增大或減小
D．電阻R和阻值無限大的電阻并聯，總電阻為無限大
2．在如圖所示的電路中，通過電阻R1的電流I1是( )
A．eq \f(U,R1) B．eq \f(U,R2)
C．eq \f(U2,R2) D．eq \f(U1,R1＋R2)
3．電阻R1與R2并聯在電路中通過R1與R2的電流之比為1∶2，則當R1與R2串聯后接入電路中時，R1與R2兩端電壓之比為U1∶U2為( )
A．1∶2B．2∶1
C．1∶4D．4∶1
4．如圖所示，圖線1表示的導體的電阻為R1，圖線2表示的導體的電阻為R2，則下列說法正確的是( )
A．R1∶R2＝1∶3
B．R1∶R2＝2∶3
C．將R1與R2串聯后接于電源上，則電流之比I1∶I2＝1∶3
D．將R1與R2并聯后接于電源上，則電流之比I1∶I2＝1∶3
5．已知R1＝6 Ω，R2＝3 Ω，R3＝4 Ω，AB端的總電壓為6 V，把它們接成圖示電路，求通過它們的電流I1∶I2∶I3為( )
A．1∶1∶2B．3∶2∶1
C．1∶2∶3D．2∶1∶3
6.(多選)一電流表的量程為100 μA，內阻為100 Ω。現串聯一個9 900 Ω的電阻將它改裝成電壓表(原電流表的表盤未改動)。如果用改裝后的電壓表測量某一電路，電壓表示數如圖所示，則( )
A．該電壓表的量程是0.1 V
B．該電壓表的量程是1 V
C．此時的電壓是0.08 V
D．此時的電壓是0.8 V
7．如圖所示的甲、乙兩個電路，都是由一個靈敏電流計G和一個變阻器R組成，它們中一個是測電壓的電壓表，另一個是測電流的電流表，那么以下結論中正確的是( )
甲 乙
A．甲表是電流表，R增大時量程增大
B．甲表是電流表，R增大時量程減小
C．乙表是電壓表，R增大時量程減小
D．上述說法都不對
8.(多選)如圖所示的電路，將兩個相同的表頭分別改裝成A1(0～3 A)和A2(0～0.6 A)的電流表，把兩個電流表并聯接入電路中測量電流，則下列說法正確的是( )
A．A1的指針半偏時，A2的指針也半偏
B．A1的指針還沒半偏時，A2的指針已經半偏
C．A1的讀數為1 A時，A2的讀數為0.6 A
D．A1的讀數為1 A時，干路的電流為1.2 A
9．(多選)有一靈敏電流計，其表頭內阻Rg＝1 000 Ω，滿偏電流Ig＝100 μA，以下說法正確的是( )
A．把它改成量程為1.5 V的電壓表，應串聯一個15 kΩ的電阻
B．把它改成量程為1.0 A的電流表，應并聯一個1 Ω的電阻
C．把它改成量程為1.0 A的電流表，測量某電流時讀數為0.5 A，此時流過表頭的電流為50 μA
D．把它改成量程為1.5 V的電壓表，測量某電壓時讀數為1.5 V，此時流過表頭的電流為100 μA
10．把一個電流計接成如圖所示電路。三個端點a、b、c，一次使用a、b兩個端點，一次使用a、c兩個端點，已知改裝之后的電流表有兩個量程：0.1 A和1 A。已知電流計內阻Rg＝90 Ω，電流計滿偏電流Ig＝10 mA。下列判斷正確的是 ( )
A．使用a、b兩個端點，量程是1 A；使用a、c兩個端點，量程是0.1 A；R1＝0.1 Ω，R2＝0.9 Ω
B．使用a、b兩個端點，量程是1 A；使用a、c兩個端點，量程是0.1 A；R1＝1 Ω，R2＝9 Ω
C．使用a、b兩個端點，量程是0.1 A；使用a、c兩個端點，量程是1 A；R1＝1 Ω，R2＝9 Ω
D．使用a、b兩個端點，量程是0.1 A；使用a、c兩個端點，量程是1 A；R1＝1 Ω，R2＝0.9 Ω
11．如圖所示，R1∶R2∶R3＝1∶2∶3，三個電流表的內阻均可忽略不計，求它們的讀數之比I1∶I2∶I3。
12．一個滿偏電流Ig＝1 mA、線圈電阻Rg＝100 Ω的小電流表。(1)把它改裝成滿偏電壓U＝10 V的電壓表，請畫出電路圖，并算出應接入的電阻的阻值；(2)把它改裝成滿偏電流I＝0.6 A的電流表，請畫出電路圖，并算出應接入的電阻的阻值。
串聯電路的總電阻R總
并聯電路的總電阻R總
不同點
n個相同電阻R串聯，總電阻R總＝nR
n個相同電阻R并聯，總電阻R總＝eq \f(R,n)
R總大于任一電阻阻值
R總小于任一電阻阻值
一個大電阻和一個小電阻串聯時，總電阻接近大電阻
一個大電阻和一個小電阻并聯時，總電阻接近小電阻
相同點
多個電阻無論串聯還是并聯，其中任一電阻增大或減小，總電阻也隨之增大或減小
改裝成電壓表V
改裝成電流表A
內部電路
擴大后的量程
U
I
電阻R的作用
分壓
分流
電阻R
的數值
R＝eq \f(U,Ig)－Rg＝(n－1)Rg
R＝eq \f(IgRg,I－Ig)＝eq \f(Rg,n－1)
電表的
總電阻
RV＝Rg＋R＝eq \f(U,Ig)
RA＝eq \f(RRg,R＋Rg)＝eq \f(IgRg,I)

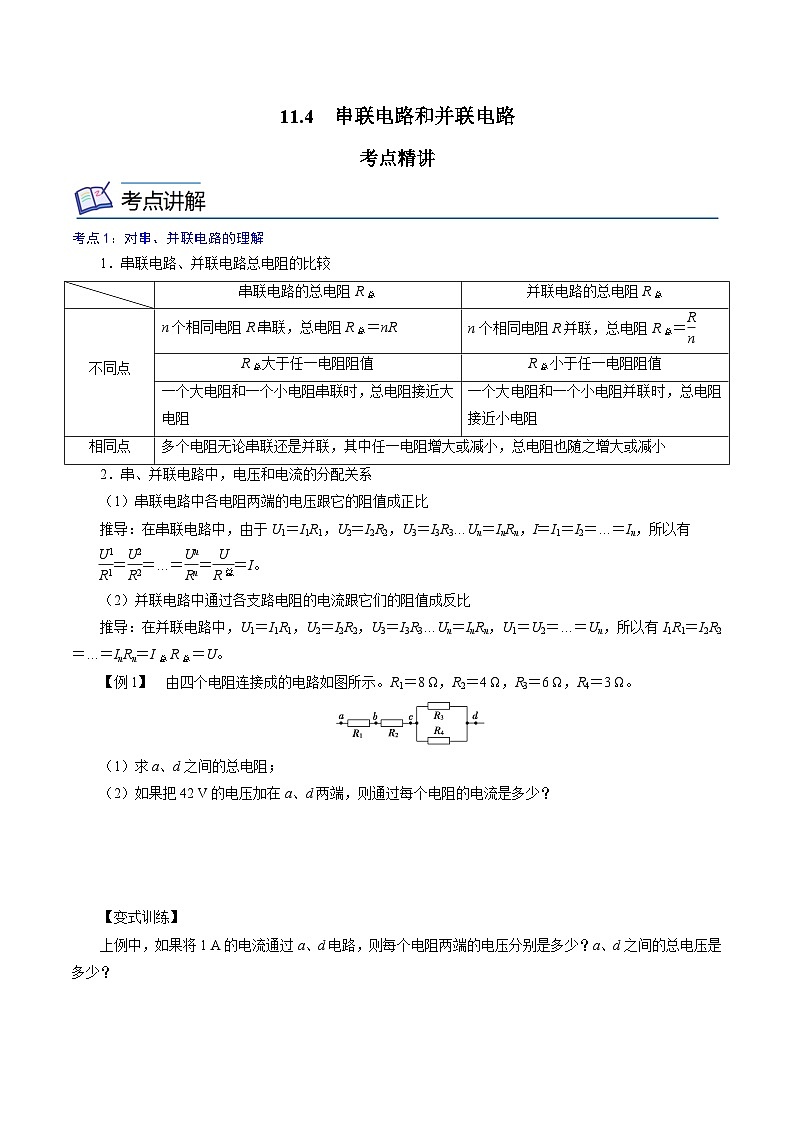

11.4 串聯電路和并聯電路
考點精講
考點1：對串、并聯電路的理解
1．串聯電路、并聯電路總電阻的比較
2．串、并聯電路中，電壓和電流的分配關系
（1）串聯電路中各電阻兩端的電壓跟它的阻值成正比
推導：在串聯電路中，由于U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，I＝I1＝I2＝…＝In，所以有
eq \f(U1,R1)＝eq \f(U2,R2)＝…＝eq \f(Un,Rn)＝eq \f(U,R總)＝I。
（2）并聯電路中通過各支路電阻的電流跟它們的阻值成反比
推導：在并聯電路中，U1＝I1R1，U2＝I2R2，U3＝I3R3…Un＝InRn，U1＝U2＝…＝Un，所以有I1R1＝I2R2＝…＝InRn＝I總R總＝U。
【例1】 由四個電阻連接成的電路如圖所示。R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω。
（1）求a、d之間的總電阻；
（2）如果把42 V的電壓加在a、d兩端，則通過每個電阻的電流是多少？
【分析】(1)分清四個電阻的串、并聯關系。
(2)流過R3和R4的電流與其電阻值成反比。
【解析】(1)由題圖可知Rcd＝eq \f(R3R4,R3＋R4)＝eq \f(6×3,6＋3) Ω＝2 Ω。
故Rad＝R1＋R2＋Rcd＝8 Ω＋4 Ω＋2 Ω＝14 Ω。
(2)由歐姆定律知I＝eq \f(U,Rad)＝eq \f(42,14) A＝3 A，
即為通過R1、R2的電流。
設通過R3、R4的電流分別為I3、I4，
則由并聯電路電壓相等，得I3R3＝I4R4；
又I3＋I(xiàn)4＝3 A，解得I3＝1 A，I4＝2 A。
【變式訓練】
上例中，如果將1 A的電流通過a、d電路，則每個電阻兩端的電壓分別是多少？a、d之間的總電壓是多少？
【解析】 U1＝IR1＝8 V
U2＝IR2＝4 V
U3＝U4＝IRcd＝2 V
Uad＝U1＋U2＋U3＝14 V。
【技巧與方法】
解決簡單混聯電路的方法
1 準確地判斷出電路的連接方式，畫出等效電路圖。
2 準確地利用串、并聯電路的基本規律、特點。
3 靈活地選用恰當?shù)奈锢砉竭M(jìn)行計算。
【針對訓練】
訓練角度1：串聯電路中電壓分配關系
【變式1】(2020-2021學年泰州市泰州中學高一(下)期中)電阻R1、R2、R3串聯在電路中。已知R1＝10Ω、R3＝5Ω，R1兩端的電壓為6V，R2兩端的電壓為12V，則下列判斷中錯誤的是( )
A．電路中的電流為0.6AB．電阻R2的阻值為20Ω
C．三只電阻兩端的總電壓為21VD．電阻R3兩端的電壓為4V
【解析】 A．電路中的電流為，故A正確；
B．電阻R2的阻值為，故B正確；
D．電阻R3兩端的電壓為，故D錯誤；
C．根據串聯電路的電壓特點可知，三只電阻兩端的總電壓為，故C正確；故選D。
【答案】 D
【變式2】(2020-2021學年江蘇省金陵中學高一(下)期末)如圖，電阻R1、R2串聯接入電路，已知U1∶U2=1∶2，則R1∶R2為( )
A．1∶2B．2∶1C．1∶1D．1∶4
【解析】 電阻R1、R2串聯，其電流相等，由歐姆定律，可得，故選A。
【答案】 A
訓練角度2：并聯電路中電流分配關系
【變式3】(2020-2021學年杭州高級中學高一開學考)三個電阻的阻值之比為R1∶R2∶R3＝1∶2∶5，并聯后接入電路，則通過三個支路電流的比值為( )
A．1∶2∶5 B．5∶2∶1
C．10∶5∶2 D．2∶5∶10
【解析】 有部分電路歐姆定律I＝eq \f(U,R)可知，三個電阻并聯后接入電路電壓相同，則通過三個支路電流的比為I1∶I2∶I3＝eq \f(U,R1)∶eq \f(U,R2)∶eq \f(U,R3)＝10∶5∶2，C選項正確，A、B、D選項錯誤。
【答案】 C
【變式4】如圖所示電路，電壓保持不變，當開關S斷開時，電流表的示數為0.6 A，當S閉合時，電流表的示數為0.9 A，則兩電阻阻值之比R1∶R2為( )
A．1∶2 B．2∶1
C．2∶3D．3∶2
【解析】由題意知，當S斷開時，電流表示數I1＝0.6，則R1＝eq \f(U,I1)，當S閉合時，I總＝I1＋I(xiàn)2，I2＝I總－I1＝0.3 A，則R2＝eq \f(U,I2)，所以R1∶R2＝1∶2，A正確。
【答案】A

考點2：電壓表和電流表的改裝
1．兩表改裝對比
電表改裝問題的四點提醒
（1）電表改裝的問題實際上是串、并聯電路中電流、電壓的計算問題，只要把表頭看成一個電阻Rg即可。
（2）無論表頭改裝成電壓表還是電流表，它的三個參量Ug、Ig、Rg是不變的，即通過表頭的最大電流并不改變。
（3）由改裝后電壓表的內阻RV＝R串＋Rg＝nRg，其中可知，電壓表量程越大，其分壓電阻R越大，電壓表內阻RV越大。
（4）由改裝后電流表的內阻RA＝eq \f(R并Rg,R并＋Rg)＝eq \f(Rg,n)(其中n＝eq \f(I,Ig))可知，電流表的量程越大，其分流電阻R并越小，電流表的內阻RA越小。
【例2】(2020-2021學年鶴崗第一中學高二(上)期中)如圖是一個電流表、電壓表兩用電表的電路，電流表的量程是，內阻是，電阻，，當雙刀雙擲開關接到上時，可作為______表，其量程是______，當雙刀雙擲開關接到上時，可作為______表，其量程是______。
【解析】 [1][2][3][4]當雙刀雙擲開關接到ab上時，電阻R1與電流計并聯，故電流計將改裝成電流表；設其量程為I，則IgRg=(I－Ig)R1，則I=1A
當雙刀雙擲開關接到cd上時，電流計與電阻R2串聯，則電流計將改裝成電壓表，設其量程是U，則U=Ig(Rg+R1)，解之得U=10V
【答案】 (1)電流表 (2)1A (3)電壓表 (4)10V
【技巧與方法】
電表改裝問題的三點提醒
1 無論表頭G改裝成電壓表還是電流表，它的三個特征量Ug、Ig、Rg是不變的，即通過表頭的最大電流Ig并不改變。
2 電表改裝的問題實際上是串、并聯電路中電流、電壓的計算問題，只要把表頭G看成一個電阻Rg即可。
3 改裝后的電壓表的表盤上顯示的是表頭和分壓電阻兩端的總電壓，改裝后的電流表表盤上顯示的是通過表頭和分流電阻的總電流。
【針對訓練】
【變式1】(2020-2021學年哈爾濱第六中學高二(上)期中)磁電式電流表(表頭)最基本的組成部分是磁鐵和放在磁鐵兩極之間的線圈，由于線圈的導線很細，允許通過的電流很弱，所以在使用時還要擴大量程．已知某一表頭G，內阻Rg＝30 Ω，滿偏電流Ig＝5mA，要將它改裝為量程為0～3 A的電流表，所做的操作是 ( )
A．串聯一個570 Ω的電阻
B．并聯一個570 Ω的電阻
C．串聯一個0.05 Ω的電阻
D．并聯一個0.05 Ω的電阻
【解析】 改裝成電流表是要擴大電流的量程，使用并聯電路的分流原理；要并聯的阻值為：；故選D．
【答案】 D
【變式2】(2020-2021學年蘭州市第一中學高二(上)期中)有一個電流表G，內阻Rg=10Ω滿偏電流Ig=3mA，要把它改裝成量程0～3V的電壓表，則( )
A．要串聯一個阻值為990Ω的電阻B．要并聯一個阻值為990Ω的電阻
C．要串聯一個阻值為0.10Ω的電阻D．要并聯一個阻值為0.10Ω的電阻
【解析】 把電流表改裝為電壓表，應串聯一個分壓電阻，串聯電阻阻值為：，故A正確．
【答案】 A
【變式3】(2020-2021學年貴州省思南中學高二(上)期末)如圖是有兩個量程的電壓表，當使用a、b兩個端點時，量程為0~10V；當使用a、c兩個端點時，量程為0~100V。已知電流表的內阻Rg為500Ω，滿偏電流為Ig為1mA，則電阻R1為( )
A．9500ΩB．90000ΩC．10000ΩD．500Ω
【解析】當接ab時，由歐姆定律，故選A。
【答案】A
【變式4】(2020-2021學年安慶市第一中學高二(上)期中)某實驗小組要把一塊電流表改裝成電壓表，遇到了兩個問題：一是該電流表的表盤沒有標注刻度數，但刻度均勻；二是內阻未知。通過對類似規格的電流表的參數比對，得到該電流表的滿偏電流約為850μA，內阻約為100Ω。該組同學利用以下器材，通過下列步驟，完成了電壓表的改裝工作。
A．待測電流表G；
B．電流表A：量程0.6A，內阻約為0.1Ω
C．電壓表V：量程3V，內阻Rv=3kΩ
D．電阻箱R2：最大阻值999Ω
E．滑動變阻器R1：最大阻值5kΩ，額定電流0.1A
F．電源：電動勢3V，內阻約為1.5Ω
G．開關兩個S1、S2，導線若干
（1）步驟一：測定電流表的內阻。設計如圖甲所示實驗電路，請分析并補全以下操作：
①將R的滑片移至。______ (填“a”或“b”)端；
②僅閉合S1，調節R1，使電流表的指針滿偏；
③閉合S2，僅調節R2，使電流表的指針半偏，若此時電阻箱R2的阻值為110Ω，則電流表的內阻為______Ω。
（2）步驟二：測定該電流表的滿偏電流。設計如圖乙所示實驗電路，請分析并補全以下操作：
①閉合開關，調節滑動變阻器R1，使電流表的指針滿偏；
②若此時電壓表的示數為2.4V，則電流表的滿偏電流為______μA。
（3）步驟三：改裝電壓表
將此電流表改裝為一個量程為1V的電壓表，需要______(填“串聯”或“并聯”)一個______Ω的定值電阻。
【解析】 (1)[1]實驗初連入電路中的電阻要求最大，則滑動變阻器的滑片要在a端。
[2]由于電路中滑動變阻器在干路上且電阻遠大于電路中其他部分的電阻，可認為閉合S2，僅調節R2，使電流表的指針半偏的過程中整個電路的總電流沒有發生變化，故當電表示數由滿偏變?yōu)榘肫珪r，說明并聯的兩支路的電阻相等，即電流表的內阻為等于R2的阻值為110Ω。
(2)[3]此時電壓表中的電流為，由于兩表串聯，電流相等，故電流表的滿偏電流為800μA。
(3)[4]由于，故需要串聯一個電阻分壓。
[5]根據，帶入數據解得
【答案】 (1)a (2)110 (3)800 (4)串聯 (5)1140
1．下列說法錯誤的是( )
A．一個電阻R和一根電阻為零的理想導線并聯，總電阻為零
B．并聯電路的總電阻一定小于并聯支路中最小的電阻
C．在并聯電路中，任意支路電阻增大或減小時，總電阻將隨之增大或減小
D．電阻R和阻值無限大的電阻并聯，總電阻為無限大
【解析】D 并聯電路的總電阻的倒數等于各支路電阻的倒數之和，如果電阻R與電阻為零的導線并聯，則電阻R被短路，總電阻為零，A正確；由eq \f(1,R總)＝eq \f(1,R1)＋eq \f(1,R2)＋…＋eq \f(1,Rn)，設Rk為R1～Rn中的任一電阻，則有eq \f(1,R總)＞eq \f(1,Rk)，故Rk＞R總，所以總電阻小于支路中的任一電阻，即小于其中最小的電阻，B正確，D錯誤；當Rk減小時，eq \f(1,Rk)增大，eq \f(1,R總)增大，故R總減小，同理，當Rk增大時，R總增大，C正確。D符合題意。
2．在如圖所示的電路中，通過電阻R1的電流I1是( )
A．eq \f(U,R1) B．eq \f(U,R2)
C．eq \f(U2,R2) D．eq \f(U1,R1＋R2)
【解析】C 電阻R1與R2串聯，電流相等，由歐姆定律可知，I1＝eq \f(U1,R1)＝eq \f(U2,R2)＝eq \f(U,R1＋R2)，故C正確。
3．電阻R1與R2并聯在電路中通過R1與R2的電流之比為1∶2，則當R1與R2串聯后接入電路中時，R1與R2兩端電壓之比為U1∶U2為( )
A．1∶2B．2∶1
C．1∶4D．4∶1
【解析】B 設電阻R1和R2并聯在電路時，電壓為U，由題意可知，eq \f(U,R1)∶eq \f(U,R2)＝1∶2，可得R1∶R2＝2∶1，當電阻R1和R2串聯在電路中時，由閉合電路的歐姆定律可知，其兩端的電壓之比就等于電阻之比，所以U1∶U2＝2∶1，故B正確。
4．如圖所示，圖線1表示的導體的電阻為R1，圖線2表示的導體的電阻為R2，則下列說法正確的是( )
A．R1∶R2＝1∶3
B．R1∶R2＝2∶3
C．將R1與R2串聯后接于電源上，則電流之比I1∶I2＝1∶3
D．將R1與R2并聯后接于電源上，則電流之比I1∶I2＝1∶3
【解析】A 根據I-U圖像知，圖線的斜率表示電阻的倒數，所以R1∶R2＝1∶3，故A正確，B錯誤；串聯電路電流相等，所以將R1與R2串聯后接于電源上，電流之比I1∶I2＝1∶1，故C錯誤；并聯電路中各支路電壓相等，電流之比等于電阻之反比，所以將R1與R2并聯后接于電源上，電流之比I1∶I2＝3∶1，故D錯誤。
5．已知R1＝6 Ω，R2＝3 Ω，R3＝4 Ω，AB端的總電壓為6 V，把它們接成圖示電路，求通過它們的電流I1∶I2∶I3為( )
A．1∶1∶2B．3∶2∶1
C．1∶2∶3D．2∶1∶3
【解析】C R1與R2并聯，則電流I1∶I2＝R2∶R1＝3∶6＝1∶2；設R1中電流為I，則R2中電流為2I，而流過R3的電流I3＝I＋2I＝3I；故電流之比I1∶I2∶I3＝I∶2I∶3I＝1∶2∶3。故C正確。
6.(多選)一電流表的量程為100 μA，內阻為100 Ω?，F(xiàn)串聯一個9 900 Ω的電阻將它改裝成電壓表(原電流表的表盤未改動)。如果用改裝后的電壓表測量某一電路，電壓表示數如圖所示，則( )
A．該電壓表的量程是0.1 V
B．該電壓表的量程是1 V
C．此時的電壓是0.08 V
D．此時的電壓是0.8 V
【解析】BD 根據串聯電路的電壓特點有U＝IgR＋I(xiàn)gRg＝Ig(R＋Rg)＝10－4×(100＋9 900) V＝1 V，此時指針?biāo)硎镜碾妷簽?.8 V，選項B、D正確。
7．如圖所示的甲、乙兩個電路，都是由一個靈敏電流計G和一個變阻器R組成，它們中一個是測電壓的電壓表，另一個是測電流的電流表，那么以下結論中正確的是( )
甲 乙
A．甲表是電流表，R增大時量程增大
B．甲表是電流表，R增大時量程減小
C．乙表是電壓表，R增大時量程減小
D．上述說法都不對
【解析】B 電壓表中的串聯電阻起分壓作用；電流表中的并聯電阻起分流作用，所以甲表為電流表，乙表為電壓表。并聯電路電阻大時分流少，所以R增大時量程減??；串聯電路電阻大時分壓多，所以R增大時量程增大。故B正確。
8.(多選)如圖所示的電路，將兩個相同的表頭分別改裝成A1(0～3 A)和A2(0～0.6 A)的電流表，把兩個電流表并聯接入電路中測量電流，則下列說法正確的是( )
A．A1的指針半偏時，A2的指針也半偏
B．A1的指針還沒半偏時，A2的指針已經半偏
C．A1的讀數為1 A時，A2的讀數為0.6 A
D．A1的讀數為1 A時，干路的電流為1.2 A
【解析】AD A1和A2是由兩個相同的表頭改裝而成的，只是它們并聯的電阻不同。當兩個電流表并聯時，加在兩電流表上的電壓相等，所以，通過兩表頭的電流也相等，A正確，B錯誤；兩電流表量程之比為5∶1，兩電流表內阻之比為1∶5，則通過電流表電流之比為5∶1，A1讀數為1時，A2讀數為0.2，所以干路電流為1.2 A，C錯誤，D正確。
9．(多選)有一靈敏電流計，其表頭內阻Rg＝1 000 Ω，滿偏電流Ig＝100 μA，以下說法正確的是( )
A．把它改成量程為1.5 V的電壓表，應串聯一個15 kΩ的電阻
B．把它改成量程為1.0 A的電流表，應并聯一個1 Ω的電阻
C．把它改成量程為1.0 A的電流表，測量某電流時讀數為0.5 A，此時流過表頭的電流為50 μA
D．把它改成量程為1.5 V的電壓表，測量某電壓時讀數為1.5 V，此時流過表頭的電流為100 μA
【解析】CD 改裝成電壓表要串聯電阻分壓，串聯阻值為R＝eq \f(U,Ig)－Rg＝eq \f(1.5,100×10－6)Ω－1 000 Ω＝14 000 Ω，故A錯誤；改裝成電流表要并聯分流，并聯阻值：R＝eq \f(IgRg,I－Ig)＝eq \f(100×10－6×1 000,1－100×10－6) Ω＝0.1 Ω，故B錯誤；把它改成量程為1.0 A的電流表，用它去測量某電流時，讀數為0.5 A，則指針正好是滿偏的一半，即為50 μA，故C正確；把它改成量程為1.5 V的電壓表，測量某電壓時讀數為1.5 V，說明此時電流表達到滿偏，此時流過表頭的電流為100 μA，故D正確。
10．把一個電流計接成如圖所示電路。三個端點a、b、c，一次使用a、b兩個端點，一次使用a、c兩個端點，已知改裝之后的電流表有兩個量程：0.1 A和1 A。已知電流計內阻Rg＝90 Ω，電流計滿偏電流Ig＝10 mA。下列判斷正確的是 ( )
A．使用a、b兩個端點，量程是1 A；使用a、c兩個端點，量程是0.1 A；R1＝0.1 Ω，R2＝0.9 Ω
B．使用a、b兩個端點，量程是1 A；使用a、c兩個端點，量程是0.1 A；R1＝1 Ω，R2＝9 Ω
C．使用a、b兩個端點，量程是0.1 A；使用a、c兩個端點，量程是1 A；R1＝1 Ω，R2＝9 Ω
D．使用a、b兩個端點，量程是0.1 A；使用a、c兩個端點，量程是1 A；R1＝1 Ω，R2＝0.9 Ω
【解析】B 根據電流表的改裝原理可知，接a、b時，R1起分流作用為一支路，G與R2串聯為一支路，量程：Iab＝Igeq \b\lc\(\rc\)(\a\vs4\al\c1(1＋\f(Rg＋R2,R1)))，同理接a、c時，R1＋R2為一支路起分流作用，G為一支路，量程：Iac＝Igeq \b\lc\(\rc\)(\a\vs4\al\c1(1＋\f(Rg,R1＋R2)))，可知：Iab＞Iac，故使用a、b兩個端點，量程是1 A；使用a、c兩個端點，量程是0.1 A；聯立解得R1＝1 Ω，R2＝9 Ω，故B正確，A、C、D錯誤。
11．如圖所示，R1∶R2∶R3＝1∶2∶3，三個電流表的內阻均可忽略不計，求它們的讀數之比I1∶I2∶I3。
【解析】 可將原電路等效為如圖所示的電路，電路為R1、R2、R3的并聯電路，電流表A1測總電流，電流表A2測通過R2、R3兩電阻的電流之和，電流表A3測通過R1、R2兩電阻的電流之和。
由并聯分流的關系可知，各支路電流與電阻成反比。
因為R1∶R2∶R3＝1∶2∶3，所以各支路的電流之比IR1∶IR2∶IR3＝6∶3∶2，所以電流表的讀數之比為I1∶I2∶I3＝11∶5∶9。
12．一個滿偏電流Ig＝1 mA、線圈電阻Rg＝100 Ω的小電流表。(1)把它改裝成滿偏電壓U＝10 V的電壓表，請畫出電路圖，并算出應接入的電阻的阻值；(2)把它改裝成滿偏電流I＝0.6 A的電流表，請畫出電路圖，并算出應接入的電阻的阻值。
【解析】 (1)小量程電流表的滿偏電壓Ug＝IgRg＝0.1 V＜U，因此需要串聯一個適當?shù)姆謮弘娮?，可將其改裝成電壓表，改裝的電路如圖甲所示，
由歐姆定律有U＝Ig(Rg＋Rx)，
解得Rx＝eq \f(U,Ig)－Rg＝9 900 Ω。
甲 乙
(2)小量程電流表的滿偏電流Ig＜I，要將其改裝成大量程的電流表，應給其并聯一個適當?shù)姆至麟娮?，改裝的電路如圖乙所示，
由并聯電壓相等得
IgRg＝(I－Ig)Rx
解得Rx＝eq \f(Ig,I－Ig)Rg≈0.17 Ω。串聯電路的總電阻R總
并聯電路的總電阻R總
不同點
n個相同電阻R串聯，總電阻R總＝nR
n個相同電阻R并聯，總電阻R總＝eq \f(R,n)
R總大于任一電阻阻值
R總小于任一電阻阻值
一個大電阻和一個小電阻串聯時，總電阻接近大電阻
一個大電阻和一個小電阻并聯時，總電阻接近小電阻
相同點
多個電阻無論串聯還是并聯，其中任一電阻增大或減小，總電阻也隨之增大或減小
改裝成電壓表V
改裝成電流表A
內部電路
擴大后的量程
U
I
電阻R的作用
分壓
分流
電阻R
的數值
R＝eq \f(U,Ig)－Rg＝(n－1)Rg
R＝eq \f(IgRg,I－Ig)＝eq \f(Rg,n－1)
電表的
總電阻
RV＝Rg＋R＝eq \f(U,Ig)
RA＝eq \f(RRg,R＋Rg)＝eq \f(IgRg,I)
