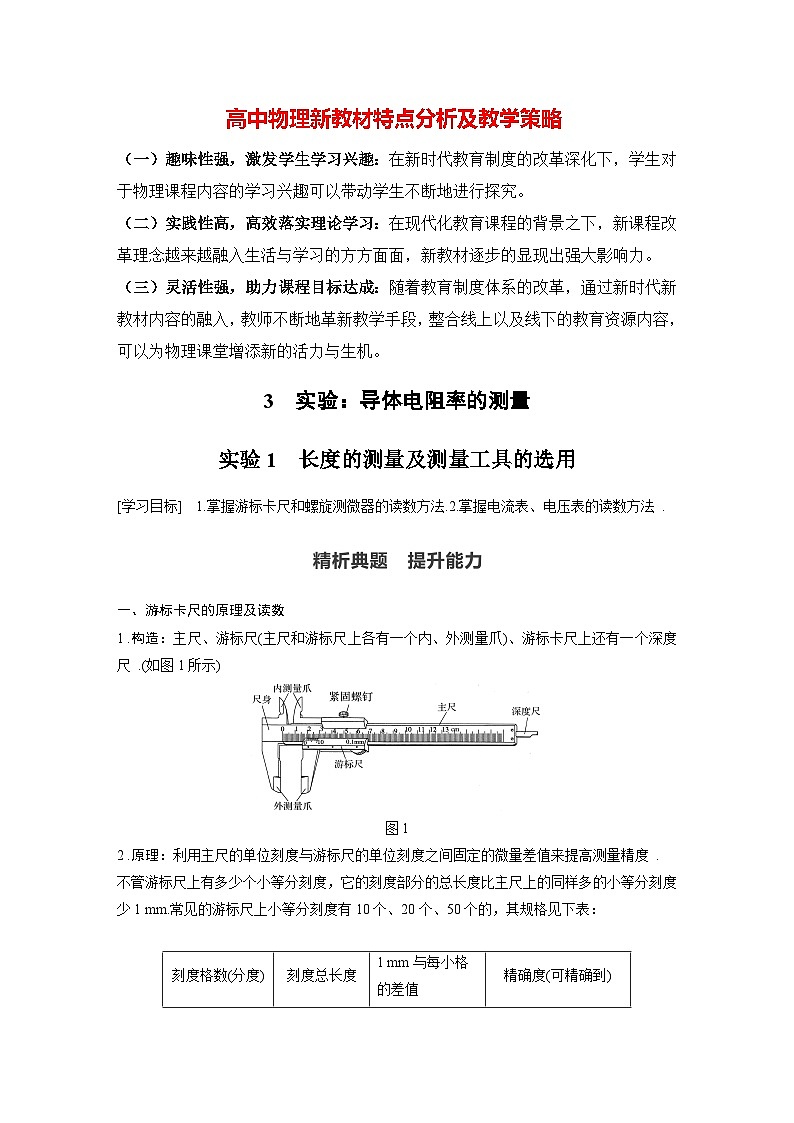

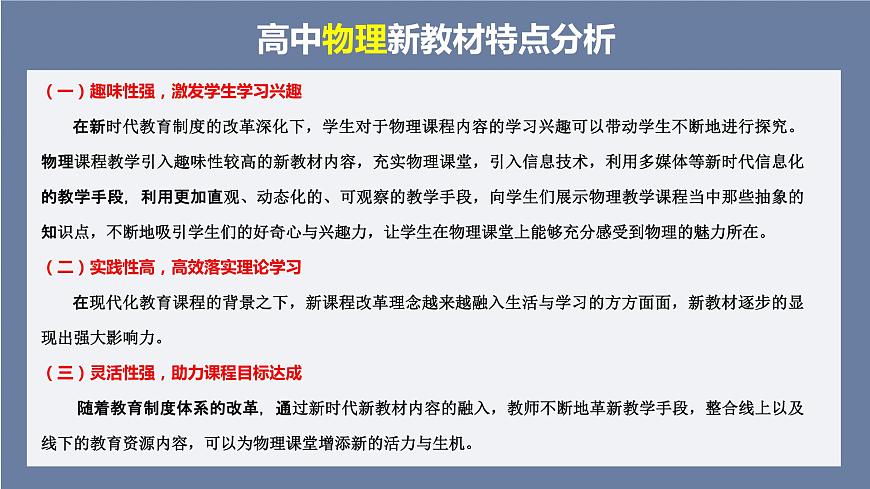

高中物理新教材特點分析
（一）趣味性強，激發學生學習興趣 在新時代教育制度的改革深化下，學生對于物理課程內容的學習興趣可以帶動學生不斷地進行探究。物理課程教學引入趣味性較高的新教材內容，充實物理課堂，引入信息技術，利用多媒體等新時代信息化的教學手段，利用更加直觀、動態化的、可觀察的教學手段，向?qū)W生們展示物理教學課程當中那些抽象的知識點，不斷地吸引學生們的好奇心與興趣力，讓學生在物理課堂上能夠充分感受到物理的魅力所在。（二）實踐性高，高效落實理論學習 在現代化教育課程的背景之下，新課程改革理念越來越融入生活與學習的方方面面，新教材逐步的顯現出強大影響力。（三）靈活性強，助力課程目標達成 隨著教育制度體系的改革，通過新時代新教材內容的融入，教師不斷地革新教學手段，整合線上以及線下的教育資源內容，可以為物理課堂增添新的活力與生機。
實驗1　長度的測量及測量工具的選用
第十一章　3　實驗：導體電阻率的測量

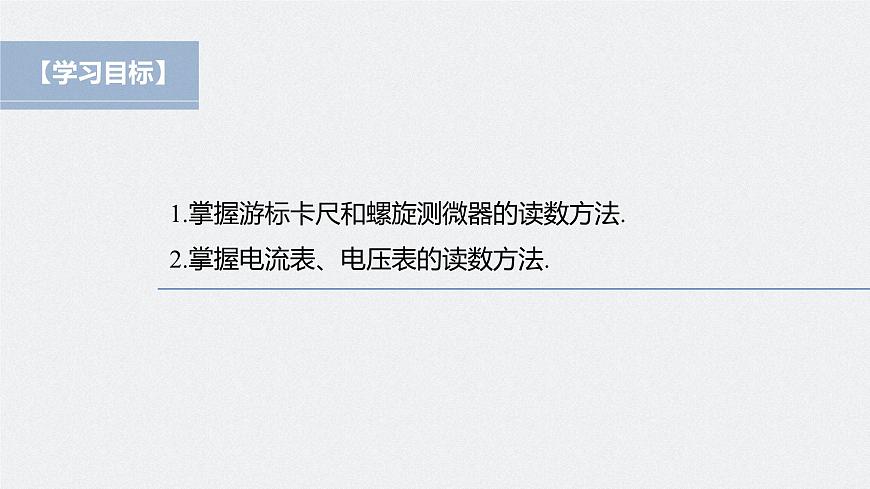

1.掌握游標卡尺和螺旋測微器的讀數方法.2.掌握電流表、電壓表的讀數方法.
JING XI DIAN TI　 TISHENGNENGLI
一、游標卡尺的原理及讀數

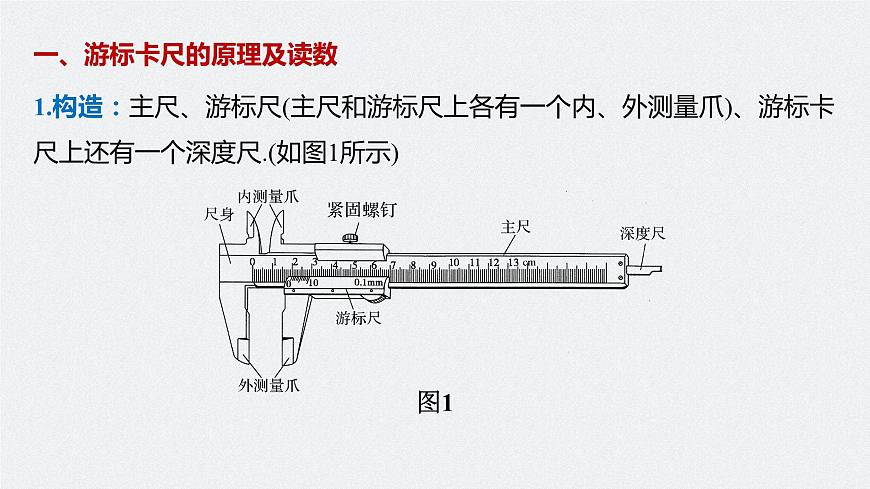

1.構造：主尺、游標尺(主尺和游標尺上各有一個內、外測量爪)、游標卡尺上還有一個深度尺.(如圖1所示)

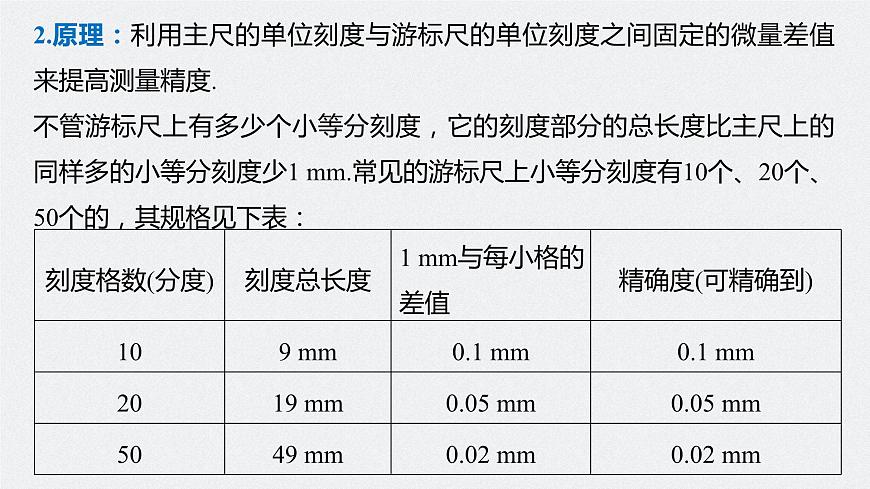

2.原理：利用主尺的單位刻度與游標尺的單位刻度之間固定的微量差值來提高測量精度.不管游標尺上有多少個小等分刻度，它的刻度部分的總長度比主尺上的同樣多的小等分刻度少1 mm.常見的游標尺上小等分刻度有10個、20個、50個的，其規格見下表：

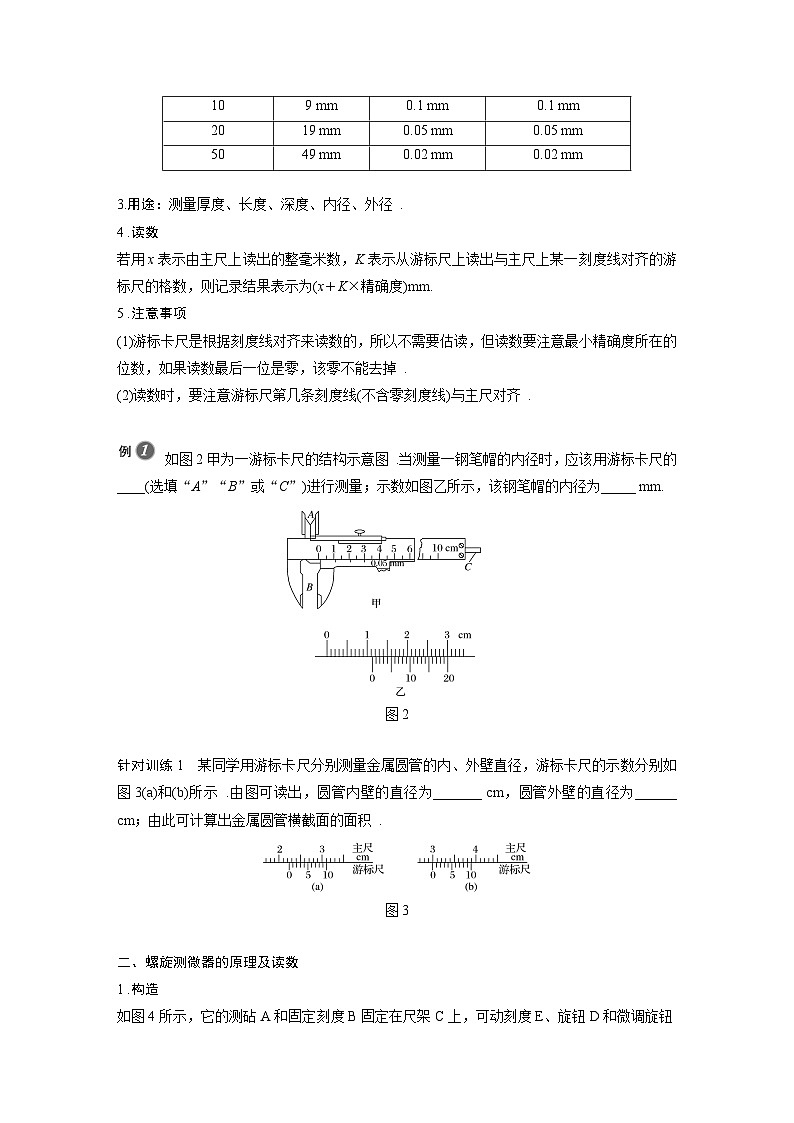

3.用途：測量厚度、長度、深度、內徑、外徑.4.讀數若用x表示由主尺上讀出的整毫米數，K表示從游標尺上讀出與主尺上某一刻度線對齊的游標尺的格數，則記錄結果表示為(x＋K×精確度)mm.5.注意事項(1)游標卡尺是根據刻度線對齊來讀數的，所以不需要估讀，但讀數要注意最小精確度所在的位數，如果讀數最后一位是零，該零不能去掉.(2)讀數時，要注意游標尺第幾條刻度線(不含零刻度線)與主尺對齊.

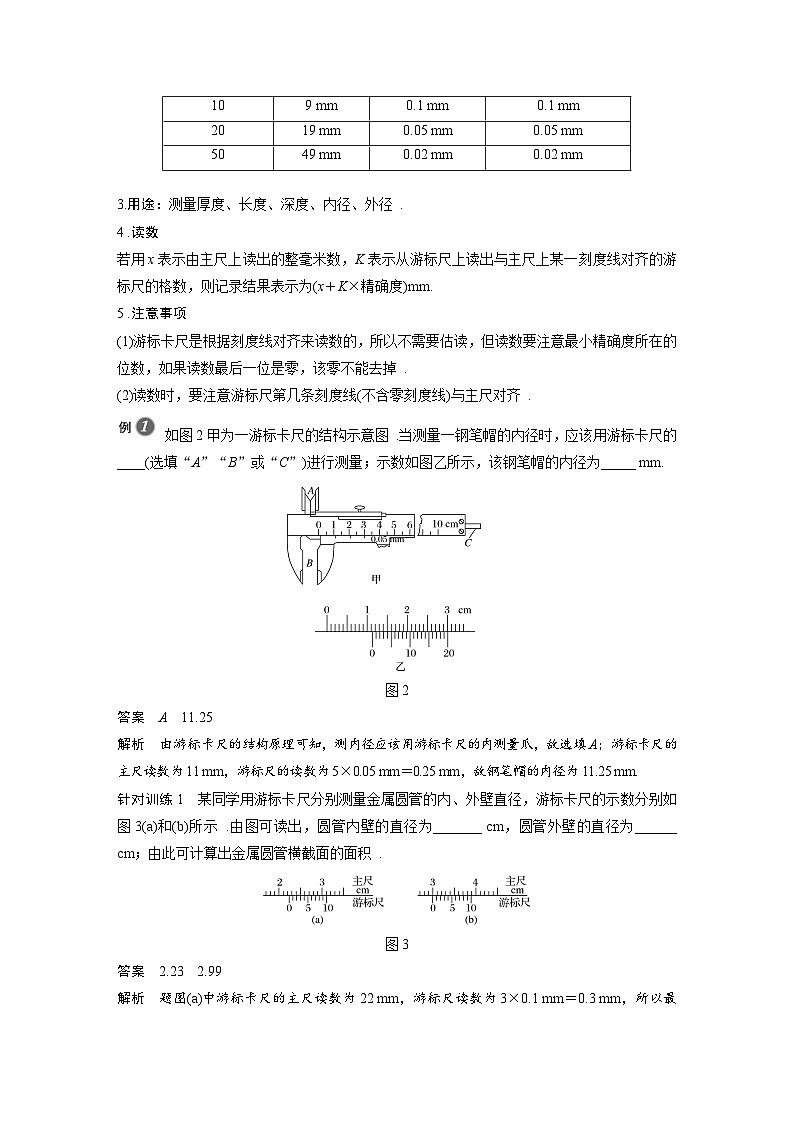

例1　如圖2甲為一游標卡尺的結構示意圖.當測量一鋼筆帽的內徑時，應該用游標卡尺的____(選填“A”“B”或“C”)進行測量；示數如圖乙所示，該鋼筆帽的內徑為_____ mm.
解析　由游標卡尺的結構原理可知，測內徑應該用游標卡尺的內測量爪，故選填A(yù)；游標卡尺的主尺讀數為11 mm，游標尺的讀數為5×0.05 mm＝0.25 mm，故鋼筆帽的內徑為11.25 mm.
針對訓練1　某同學用游標卡尺分別測量金屬圓管的內、外壁直徑，游標卡尺的示數分別如圖3(a)和所示.由圖可讀出，圓管內壁的直徑為_______ cm，圓管外壁的直徑為______ cm；由此可計算出金屬圓管橫截面的面積.
解析　題圖中游標卡尺的主尺讀數為22 mm，游標尺讀數為3×0.1 mm＝0.3 mm，所以最終讀數為22 mm＋0.3 mm＝22.3 mm＝2.23 cm.題圖中游標卡尺的主尺讀數為29 mm，游標尺讀數為9×0.1 mm＝0.9 mm，所以最終讀數為29 mm＋0.9 mm＝29.9 mm＝2.99 cm.
二、螺旋測微器的原理及讀數

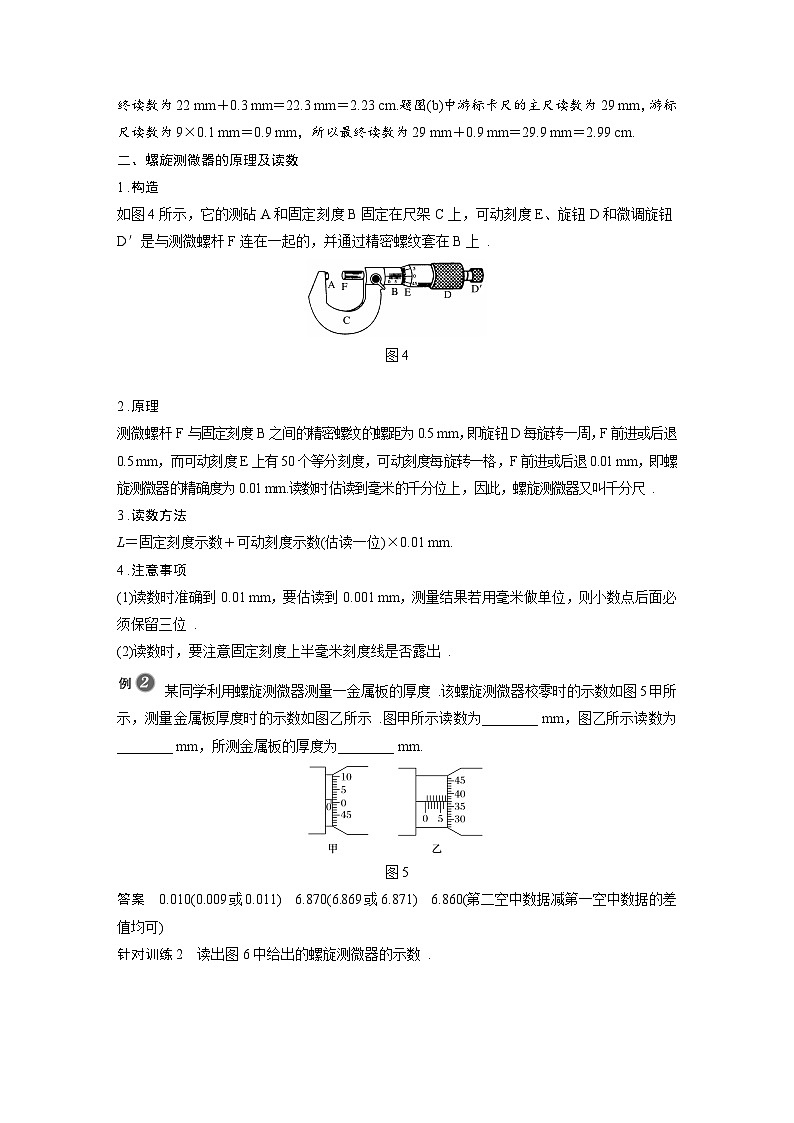

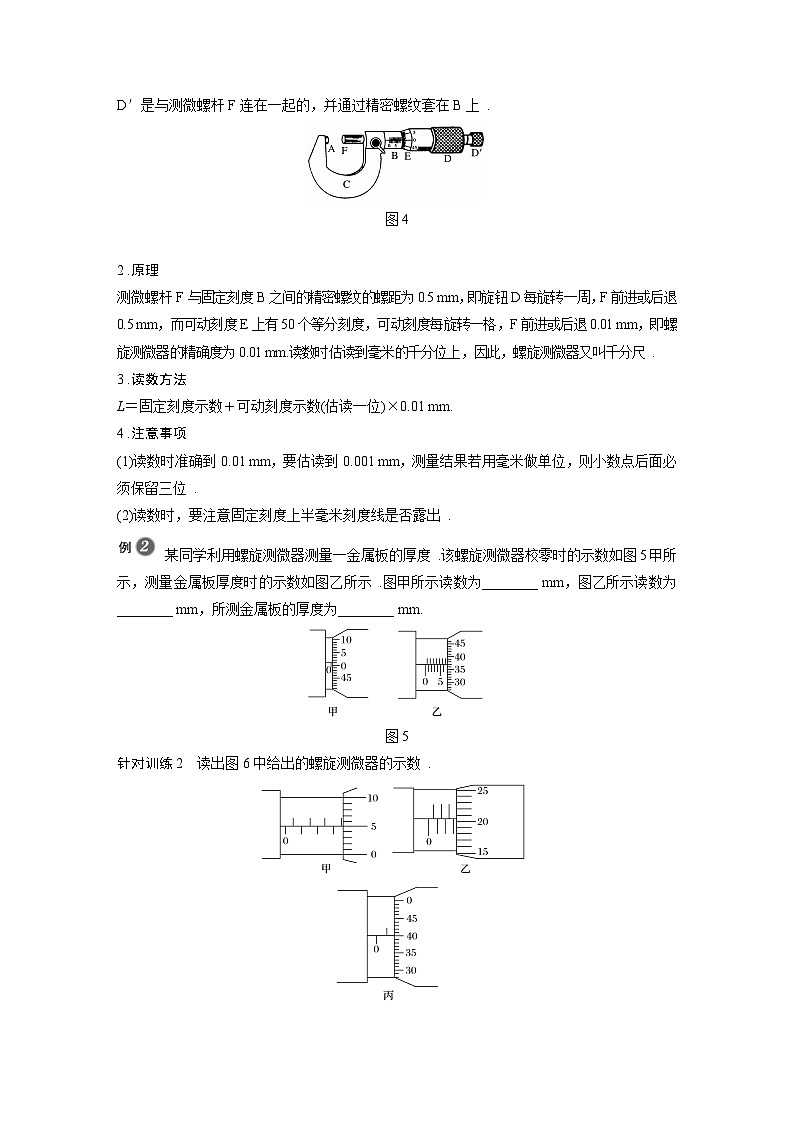

1.構造如圖4所示，它的測砧A和固定刻度B固定在尺架C上，可動刻度E、旋鈕D和微調旋鈕D′是與測微螺桿F連在一起的，并通過精密螺紋套在B上.
2.原理測微螺桿F與固定刻度B之間的精密螺紋的螺距為0.5 mm，即旋鈕D每旋轉一周，F(xiàn)前進或后退0.5 mm，而可動刻度E上有50個等分刻度，可動刻度每旋轉一格，F(xiàn)前進或后退0.01 mm，即螺旋測微器的精確度為0.01 mm.讀數時估讀到毫米的千分位上，因此，螺旋測微器又叫千分尺.3.讀數方法L＝固定刻度示數＋可動刻度示數(估讀一位)×0.01 mm.4.注意事項(1)讀數時準確到0.01 mm，要估讀到0.001 mm，測量結果若用毫米做單位，則小數點后面必須保留三位.(2)讀數時，要注意固定刻度上半毫米刻度線是否露出.
例2　某同學利用螺旋測微器測量一金屬板的厚度.該螺旋測微器校零時的示數如圖5甲所示，測量金屬板厚度時的示數如圖乙所示.圖甲所示讀數為__________________ mm，圖乙所示讀數為_________________ mm，所測金屬板的厚度為_________________________________________ mm.
0.010(0.009或0.011)
6.870(6.869或6.871)
6.860(第二空中數據減第一空中數據的差值均可)
針對訓練2　讀出圖6中給出的螺旋測微器的示數.
甲：______mm，乙：______mm，丙：______mm.
三、電壓表、電流表的讀數
1.0～3 V量程的電壓表和0～3 A量程的電流表讀數方法相同，此量程下的精確度分別是0.1 V和0.1 A，讀到0.1的下一位，即讀到小數點后面兩位.2.對于0～15 V量程的電壓表，精確度是0.5 V，在讀數時只要求讀到小數點后面一位，即讀到0.1 V.3.對于0～0.6 A量程的電流表，精確度是0.02 A，在讀數時只要求讀到小數點后面兩位，這時要求“半格估讀”，即讀到最小刻度的一半0.01 A.
例3　如圖7為電流表和電壓表的刻度盤.
(1)圖甲使用0.6 A量程時，對應刻度盤上每一小格代表_____A，圖中表針的示數是______A；當使用3 A量程時，對應刻度盤上每一小格代表_____A，圖中表針示數為_____A.
(2)圖乙使用較小量程時，每小格表示____V，圖中表針的示數為______V.若使用的是較大量程，則這時表盤刻度每小格表示_____V，圖中表針示數為_____V.
針對訓練3　請完成下列各表的讀數，把答案填在圖下的橫線上.(1)量程為0～3 V和0～3 A的電表.
讀數________　　　　　　讀數________
(2)量程為0～15 V的電壓表讀數.
讀數________　　　　讀數________ 讀數_______________
10.2 V(或10.3 V)
(3)量程為0～0.6 A的電流表讀數.
讀數_______　　　　讀數________
讀數________　　　　讀數________
KE SHI DUI DIAN LIAN
1.(2020·安慶市期末)讀出圖1中游標卡尺和螺旋測微器的讀數，游標卡尺的讀數為____ mm；螺旋測微器的讀數為_______ mm.
解析　游標卡尺的讀數為：L＝11 mm＋4×0.1 mm＝11.4 mm；螺旋測微器的讀數為：d＝0.5 mm＋42.0×0.01 mm＝0.920 mm.
2.某同學用20分度的游標卡尺測量一薄金屬圓板的直徑D，用螺旋測微器測量其厚度d，示數如圖2甲、乙所示.由圖可讀出D＝________ mm，d＝________________________ mm.
3.776(3.774～3.778均可)
3.某實驗小組在做“測定金屬的電阻率”的實驗過程中，正確操作獲得金屬絲的直徑以及電流表、電壓表的讀數如圖3甲、乙、丙所示，則它們的讀數依次是_______________________ mm、_____ A、___________________ V.
0.999(0.998～1.000均可)
2.25(2.24～2.26均可)
由圖得圓柱體的直徑為_______________________ mm，長度為______ cm.
4.現有一合金制成的圓柱體，為測量該合金的電阻率，現用伏安法測圓柱體兩端的電阻，用螺旋測微器測量該圓柱體的直徑，用游標卡尺測量該圓柱體的長度.螺旋測微器和游標卡尺的示數如圖4(a)和所示.
1.847(1.846～1.848均可)
解析　由題圖可知，螺旋測微器固定刻度示數為1.5 mm，可動刻度示數為34.7×0.01 mm＝0.347 mm，螺旋測微器示數為1.5 mm＋0.347 mm＝1.847 mm；由題圖可知，游標卡尺主尺示數為4.2 cm，游標尺示數為8×0.05 mm＝0.40 mm，游標卡尺示數為42 mm＋0.40 mm＝42.40 mm＝4.240 cm.
5.圖5甲、乙和丙分別是用游標卡尺和螺旋測微器測量長度，圖甲讀數為________，圖乙讀數為___________，圖丙讀數為__________.
解析　題圖甲主尺示數為4.1 cm，游標尺上第10格對齊，精確度為0.02 mm，故題圖甲讀數為41 mm＋0.02×10 mm＝41.20 mm＝4.120 cm.
題圖乙螺旋測微器固定刻度讀數為0.5 mm，可動刻度讀數為49.0×0.01 mm，故題圖乙讀數為0.5 mm＋0.01×49.0 mm＝0.990 mm.題圖丙中半毫米刻度線已露出，此時固定刻度讀數應為1.5 mm，可動刻度讀數為0.010 mm，題圖丙讀數為1.510 mm.
6.電流表量程一般有兩種：0～0.6 A和0～3 A；電壓表量程一般有兩種：0～3 V和0～15 V.如圖6所示：
(1)接0～3 V量程時讀數為_____ V.(2)接0～15 V量程時讀數為_____V.(3)接0～3 A量程時讀數為______A.(4)接0～0.6 A量程時讀數為______A.
7.實驗時，用螺旋測微器測量金屬絲的直徑和用米尺測量金屬絲的長度示數如圖7甲所示，電流表、電壓表的讀數如圖乙所示.則金屬絲兩端的電壓U＝_______，電流I＝________，金屬絲的長度l＝________，直徑d＝__________.
解析　電壓表的量程是15 V，所以讀數是11.0 V；電流表的量程是0.6 A，所以讀數是0.44 A；米尺的讀數是40.50 cm－10.00 cm＝30.50 cm；螺旋測微器的讀數是1.850 mm.
8.讀出圖8中給出的螺旋測微器和游標卡尺的示數，螺旋測微器的示數為_____ mm，游標卡尺A的示數為_____ cm，游標卡尺B的示數為______ cm.
