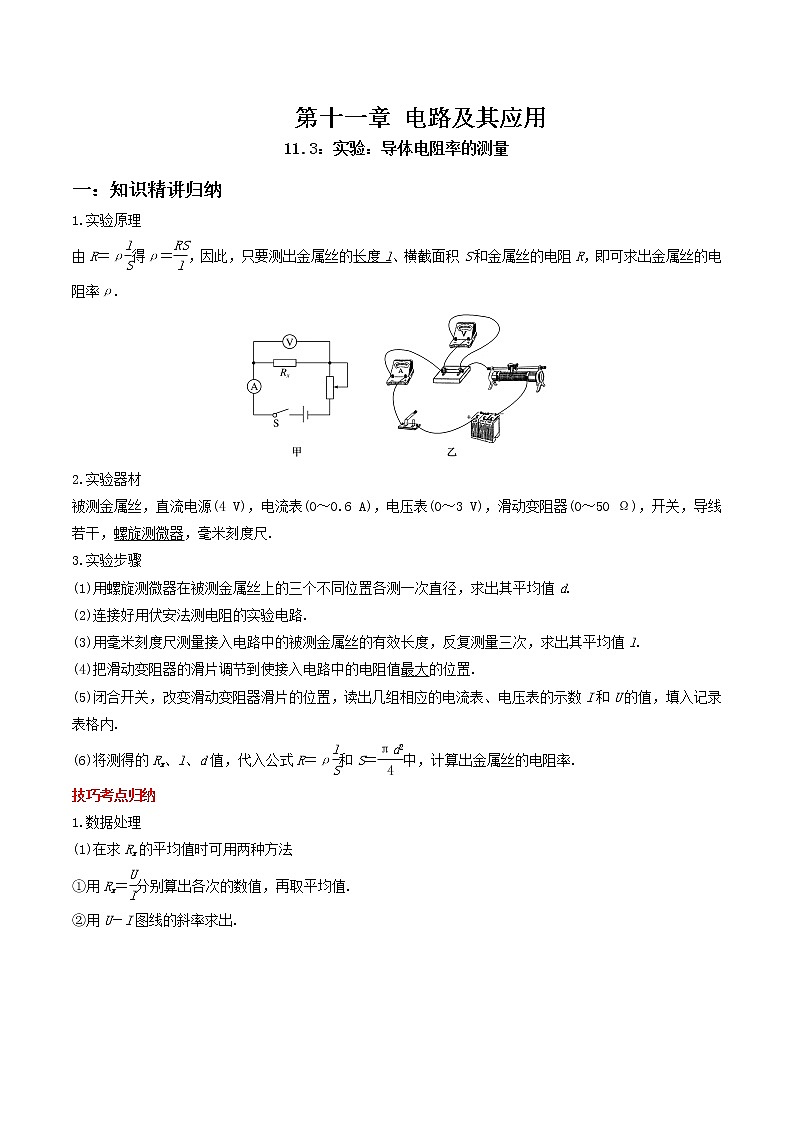

?第十一章 電路及其應用
11.3：實驗：導體電阻率的測量
一：知識精講歸納
1.實驗原理
由R＝ρ得ρ＝，因此，只要測出金屬絲的長度l、橫截面積S和金屬絲的電阻R，即可求出金屬絲的電阻率ρ.

2.實驗器材
被測金屬絲，直流電源(4 V)，電流表(0～0.6 A)，電壓表(0～3 V)，滑動變阻器(0～50 Ω)，開關，導線若干，螺旋測微器，毫米刻度尺.
3.實驗步驟
(1)用螺旋測微器在被測金屬絲上的三個不同位置各測一次直徑，求出其平均值d.
(2)連接好用伏安法測電阻的實驗電路.
(3)用毫米刻度尺測量接入電路中的被測金屬絲的有效長度，反復測量三次，求出其平均值l.
(4)把滑動變阻器的滑片調節到使接入電路中的電阻值最大的位置.
(5)閉合開關，改變滑動變阻器滑片的位置，讀出幾組相應的電流表、電壓表的示數I和U的值，填入記錄表格內.
(6)將測得的Rx、l、d值，代入公式R＝ρ和S＝中，計算出金屬絲的電阻率.
技巧考點歸納
1.數據處理
(1)在求Rx的平均值時可用兩種方法
①用Rx＝分別算出各次的數值，再取平均值.
②用U－I圖線的斜率求出.

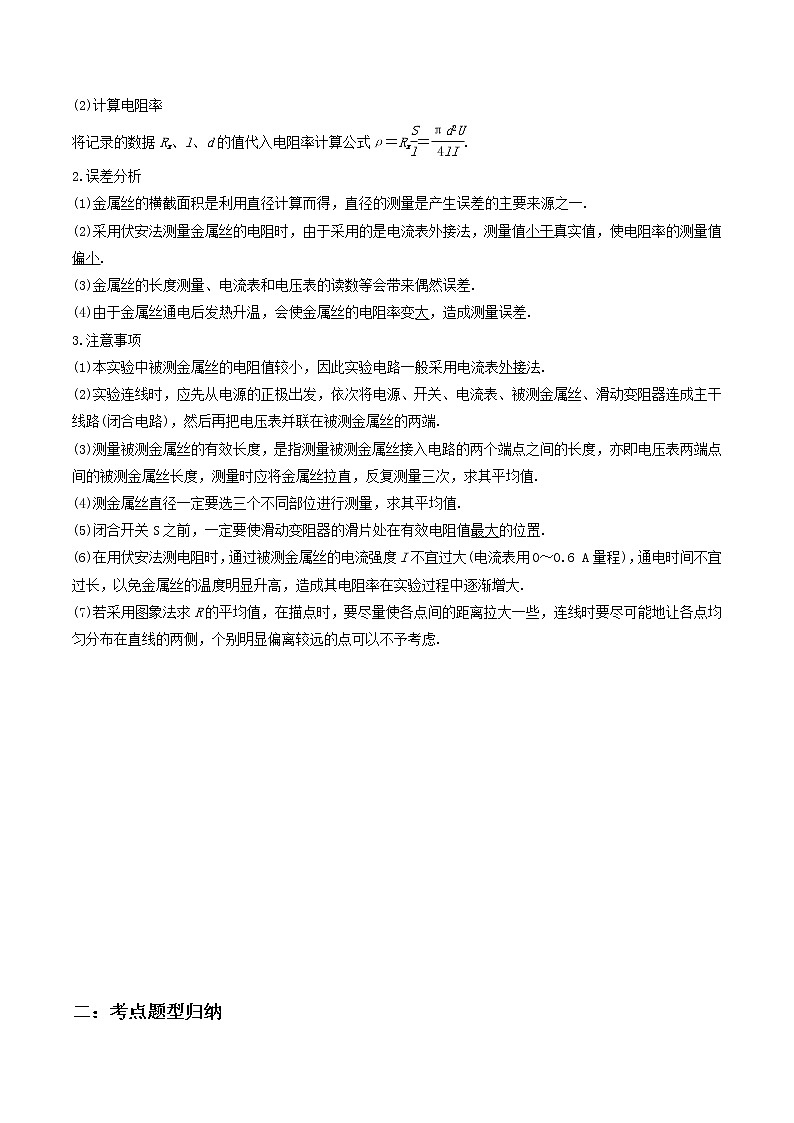

(2)計算電阻率
將記錄的數據Rx、l、d的值代入電阻率計算公式ρ＝Rx＝.
2.誤差分析
(1)金屬絲的橫截面積是利用直徑計算而得，直徑的測量是產生誤差的主要來源之一.
(2)采用伏安法測量金屬絲的電阻時，由于采用的是電流表外接法，測量值小于真實值，使電阻率的測量值偏小.
(3)金屬絲的長度測量、電流表和電壓表的讀數等會帶來偶然誤差.
(4)由于金屬絲通電后發熱升溫，會使金屬絲的電阻率變大，造成測量誤差.
3.注意事項
(1)本實驗中被測金屬絲的電阻值較小，因此實驗電路一般采用電流表外接法.
(2)實驗連線時，應先從電源的正極出發，依次將電源、開關、電流表、被測金屬絲、滑動變阻器連成主干線路(閉合電路)，然后再把電壓表并聯在被測金屬絲的兩端.
(3)測量被測金屬絲的有效長度，是指測量被測金屬絲接入電路的兩個端點之間的長度，亦即電壓表兩端點間的被測金屬絲長度，測量時應將金屬絲拉直，反復測量三次，求其平均值.
(4)測金屬絲直徑一定要選三個不同部位進行測量，求其平均值.
(5)閉合開關S之前，一定要使滑動變阻器的滑片處在有效電阻值最大的位置.
(6)在用伏安法測電阻時，通過被測金屬絲的電流強度I不宜過大(電流表用0～0.6 A量程)，通電時間不宜過長，以免金屬絲的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大.
(7)若采用圖象法求R的平均值，在描點時，要盡量使各點間的距離拉大一些，連線時要盡可能地讓各點均勻分布在直線的兩側，個別明顯偏離較遠的點可以不予考慮.








二：考點題型歸納

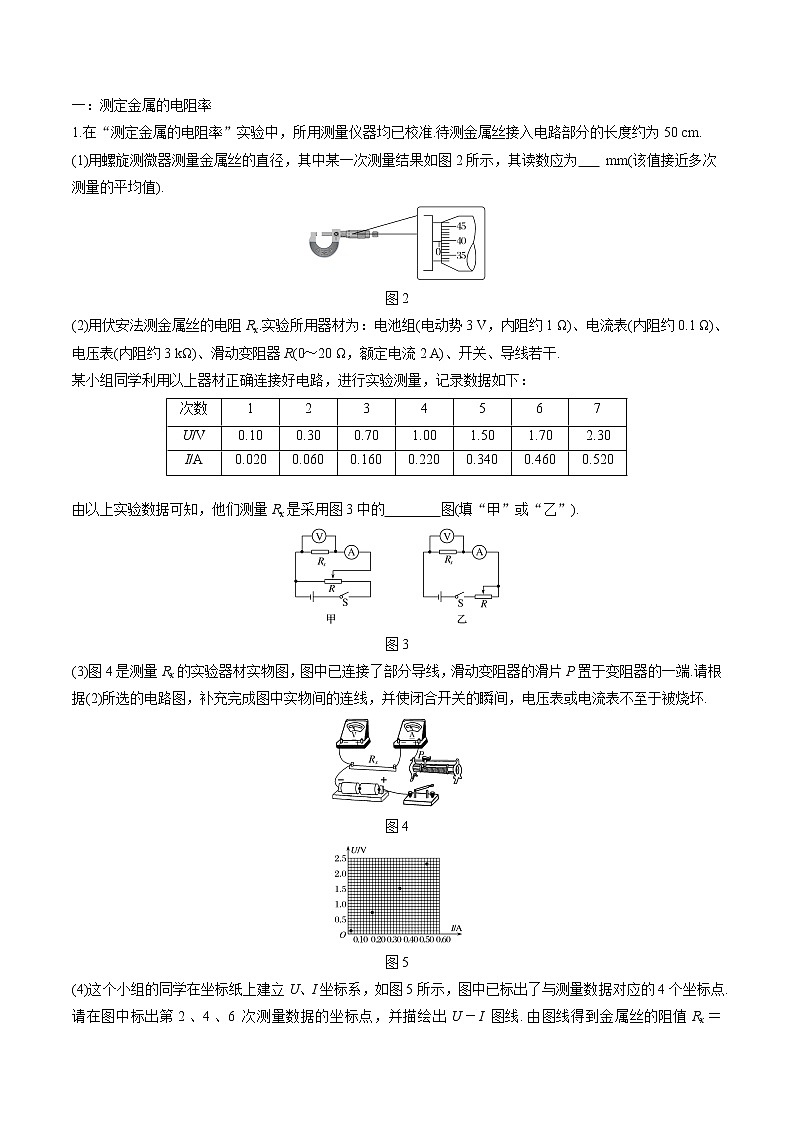

一：測定金屬的電阻率
1.在“測定金屬的電阻率”實驗中，所用測量儀器均已校準.待測金屬絲接入電路部分的長度約為50 cm.
(1)用螺旋測微器測量金屬絲的直徑，其中某一次測量結果如圖2所示，其讀數應為 mm(該值接近多次測量的平均值).

圖2
(2)用伏安法測金屬絲的電阻Rx.實驗所用器材為：電池組(電動勢3 V，內阻約1 Ω)、電流表(內阻約0.1 Ω)、電壓表(內阻約3 kΩ)、滑動變阻器R(0～20 Ω，額定電流2 A)、開關、導線若干.
某小組同學利用以上器材正確連接好電路，進行實驗測量，記錄數據如下：
次數
1
2
3
4
5
6
7
U/V
0.10
0.30
0.70
1.00
1.50
1.70
2.30
I/A
0.020
0.060
0.160
0.220
0.340
0.460
0.520

由以上實驗數據可知，他們測量Rx是采用圖3中的 圖(填“甲”或“乙”).

圖3
(3)圖4是測量Rx的實驗器材實物圖，圖中已連接了部分導線，滑動變阻器的滑片P置于變阻器的一端.請根據(2)所選的電路圖，補充完成圖中實物間的連線，并使閉合開關的瞬間，電壓表或電流表不至于被燒壞.

圖4

圖5
(4)這個小組的同學在坐標紙上建立U、I坐標系，如圖5所示，圖中已標出了與測量數據對應的4個坐標點.請?jiān)趫D中標出第2、4、6次測量數據的坐標點，并描繪出U－I圖線.由圖線得到金屬絲的阻值Rx＝ Ω(保留兩位有效數字).
(5)根據以上數據可以估算出金屬絲的電阻率約為 (填選項前的符號).
A.1×10－2 Ω·m B.1×10－3 Ω·m
C.1×10－6 Ω·m D.1×10－8 Ω·m
(6)任何實驗測量都存在誤差.本實驗所用測量儀器均已校準，下列關于誤差的說法中正確的選項是 .
A.用螺旋測微器測量金屬絲直徑時，由于讀數引起的誤差屬于系統誤差
B.由電流表和電壓表的內阻引起的誤差屬于偶然誤差
C.若將電流表和電壓表的內阻計算在內，可以消除由測量儀表引起的系統誤差
D.用U－I圖象處理數據求金屬絲電阻可以減小偶然誤差
2.10 Ω，導線允許流過的最大電流為0.8 A，穩恒電源，電源輸出電壓恒為E＝12 V，電壓表V，量程為0～3 V，內阻約5 kΩ，保護電阻：R1＝10 Ω，R2＝30 Ω，R3＝200 Ω.刻度尺，螺旋測微器，開關S，導線若干等.
實驗時的主要步驟如下：
①用刻度尺量出導線ab的長度l，用螺旋測微器測出導線的直徑d.
②按如圖甲所示電路將實驗所需器材用導線連接好.
③閉合開關S，移動接線觸片P，測出aP長度x，讀出電壓表的示數U.
④描點作出U－x曲線，求出金屬導線的電阻率ρ.


圖6
完成下列填空：
(1)由螺旋測微器測量金屬導線的直徑d，其示數如圖乙所示，該金屬導線的直徑d＝ mm.
(2)如果實驗時既要保證安全，又要測量誤差較小，保護電阻R應選 .
(3)根據多次實驗測出的aP長度x和對應每次實驗讀出的電壓表的示數U作出的U－x圖線如圖丙所示，其中圖線的斜率為k，則金屬導線的電阻率ρ＝ .(用實驗器材中給出的物理量的字母和實驗步驟中測出的物理量的字母表示)
三：高分突破精練
一、單選題
1．在“探究導體電阻與其影響因素的定量關系”實驗中，以下操作中正確的是（　?。?br /> A．用刻度尺量出金屬絲的全長三次，算出其平均值
B．用螺旋測微器在金屬絲三個不同部分各測量一次直徑，算出其平均值
C．讀電壓表示數時，任何情況下都不需要估讀
D．閉合開關前，調節滑動變阻器的滑片到使接入電路中的電阻值最小
2．在“測定金屬的電阻率”實驗中，下列關于誤差的說法中錯誤的是（　?。?br /> A．電流表采用外接法，將會使 ρ 測
