高中物理人教版 (2019)必修 第三冊5 帶電粒子在電場中的運動習題

這是一份高中物理人教版 (2019)必修 第三冊5 帶電粒子在電場中的運動習題，共34頁。

考點1：帶電粒子的加速
【考點引入】在真空中有一對平行金屬板，由于接上電池組而帶電，兩板間電勢差為U，若一個質量為m、帶正電荷q的粒子，以初速度v0從正極板附近向負極板運動。
試結合上述情境討論：
（1）怎樣計算它到達負極板時的速度？
（2）若粒子帶的是負電荷(初速度為v0)，將做勻減速直線運動，如果能到達負極板，其速度如何？
（3）上述問題中，兩塊金屬板是平行的，兩板間的電場是勻強電場，如果兩金屬板是其他形狀，中間的電場不再均勻，上面的結果是否仍然適用？為什么？
1．帶電粒子的分類及受力特點
（1）電子、質子、α粒子、離子等基本粒子，一般都不考慮重力。
（2）質量較大的微粒：帶電小球、帶電油滴、帶電顆粒等，除有說明或有明確的暗示外，處理問題時一般都不能忽略重力。
2．處理帶電粒子在電場中加速問題的兩種方法
可以從動力學和功能關系兩個角度分析如下：

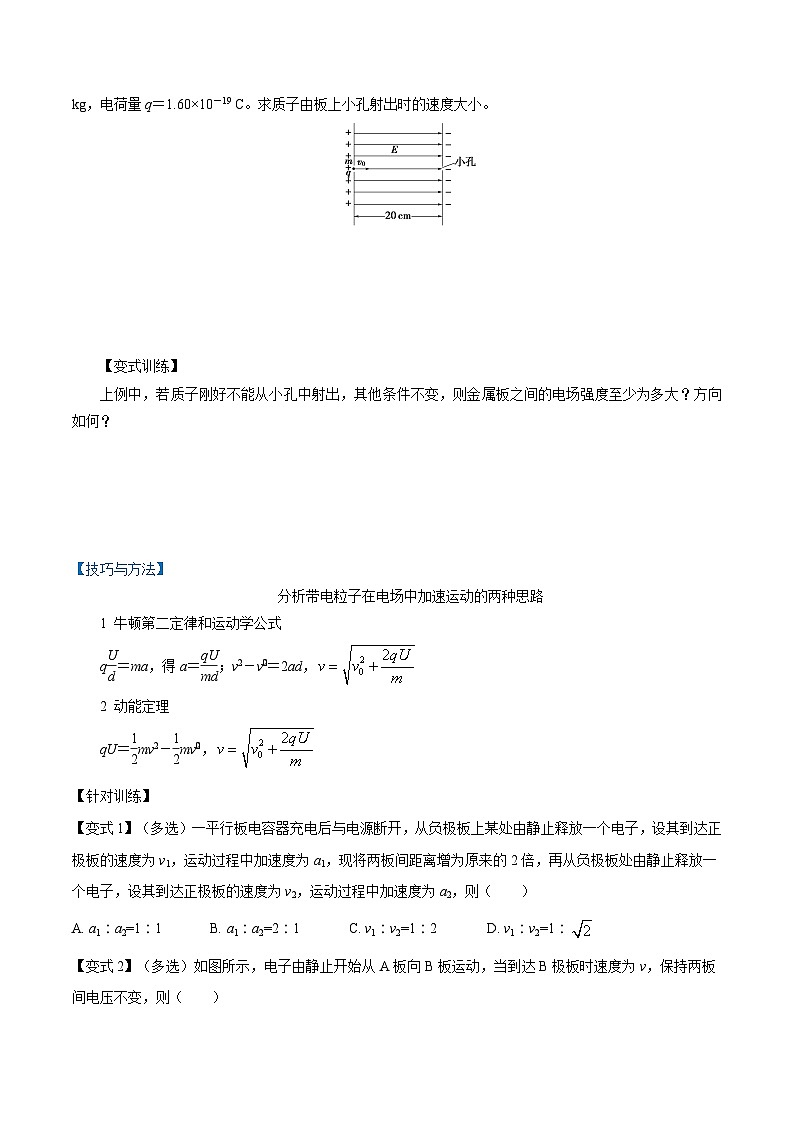

【例1】如圖所示，一個質子以初速度v0＝5×106 m/s水平射入一個由兩塊帶電的平行金屬板組成的區域。兩板距離為20 cm，設金屬板之間電場是勻強電場，電場強度為3×105 N/C。質子質量m＝1.67×10－27 kg，電荷量q＝1.60×10－19 C。求質子由板上小孔射出時的速度大小。
【變式訓練】
上例中，若質子剛好不能從小孔中射出，其他條件不變，則金屬板之間的電場強度至少為多大？方向如何？
【技巧與方法】
分析帶電粒子在電場中加速運動的兩種思路
1 牛頓第二定律和運動學公式
qeq \f(U,d)＝ma，得a＝eq \f(qU,md)；v2－veq \\al(2,0)＝2ad，
2 動能定理
qU＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)，
【針對訓練】
【變式1】（多選）一平行板電容器充電后與電源斷開，從負極板上某處由靜止釋放一個電子，設其到達正極板的速度為v1，運動過程中加速度為a1，現將兩板間距離增為原來的2倍，再從負極板處由靜止釋放一個電子，設其到達正極板的速度為v2，運動過程中加速度為a2，則（ ）
A. a1∶a2=1∶1B. a1∶a2=2∶1C. v1∶v2=1∶2D. v1∶v2=1∶

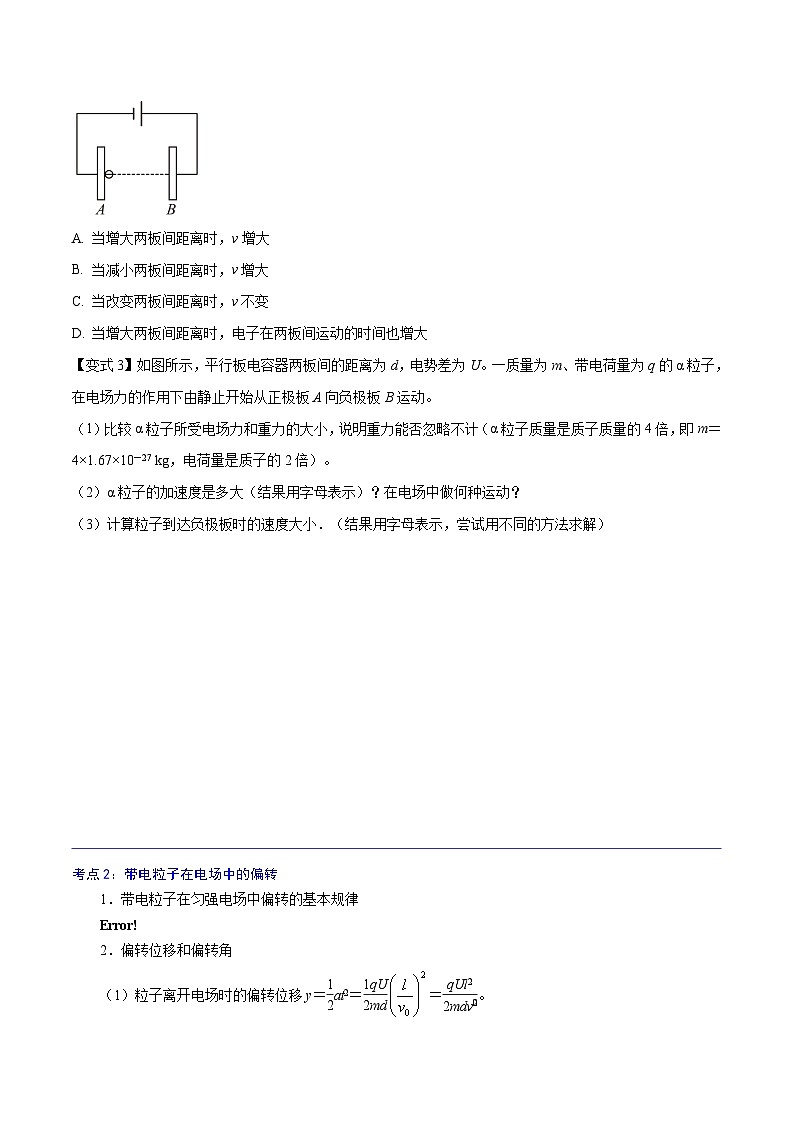

【變式2】（多選）如圖所示，電子由靜止開始從A板向B板運動，當?shù)竭_(dá)B極板時速度為v，保持兩板間電壓不變，則（ ）
A. 當增大兩板間距離時，v增大
B. 當減小兩板間距離時，v增大
C. 當改變兩板間距離時，v不變
D. 當增大兩板間距離時，電子在兩板間運動的時間也增大
【變式3】如圖所示，平行板電容器兩板間的距離為d，電勢差為U。一質量為m、帶電荷量為q的α粒子，在電場力的作用下由靜止開始從正極板A向負極板B運動。
（1）比較α粒子所受電場力和重力的大小，說明重力能否忽略不計（α粒子質量是質子質量的4倍，即m＝4×1.67×10－27 kg，電荷量是質子的2倍）。
（2）α粒子的加速度是多大（結果用字母表示）？在電場中做何種運動？
（3）計算粒子到達負極板時的速度大小．（結果用字母表示，嘗試用不同的方法求解）

考點2：帶電粒子在電場中的偏轉
1．帶電粒子在勻強電場中偏轉的基本規律
eq \b\lc\{\rc\ (\a\vs4\al\c1(vx＝v0 l＝v0t?初速度方向?,vy＝at y＝\f(1,2)at2?電場線方向?))
2．偏轉位移和偏轉角
（1）粒子離開電場時的偏轉位移y＝eq \f(1,2)at2＝eq \f(1,2)eq \f(qU,md)＝eq \f(qUl2,2mdv\\al(2,0))。
（2）粒子離開電場時的偏轉角tan θ＝eq \f(vy,v0)＝eq \f(qUl,mdv\\al(2,0))。
（3）粒子離開電場時位移與初速度夾角的正切值tan α＝eq \f(y,l)＝eq \f(qUl,2mdv\\al(2,0))。
3．兩個常用的推論
（1）粒子射出電場時好像從板長l的eq \f(1,2)處沿直線射出，即x＝eq \f(y,tan θ)＝eq \f(l,2)。
（2）位移方向與初速度方向夾角的正切值為速度偏轉角正切值的eq \f(1,2)，即tan α＝eq \f(1,2)tan θ。
4．運動軌跡：拋物線。
【例2】 一束電子流在經U＝5 000 V的加速電壓加速后，在距兩極板等距離處垂直進入平行板間的勻強電場，如圖所示。若兩板間距d＝1.0 cm，板長l＝5.0 cm，那么要使電子能從平行板間飛出，兩個極板上最大能加多大電壓？
【變式訓練】
上例中，若使電子打到下板中間，其他條件不變，則兩個極板上需要加多大的電壓？
【技巧與方法】
帶電粒子在電場中運動問題的處理方法
帶電粒子在電場中運動的問題實質上是力學問題的延續，從受力角度看，帶電粒子與一般物體相比多受到一個電場力；從處理方法上看，仍可利用力學中的規律分析，如選用平衡條件、牛頓定律、動能定理、功能關系、能量守恒等。
【針對訓練】
【變式1】如圖所示為示波管中偏轉電極的示意圖，間距為d，長度為l的平行板A、B加上電壓后，可在A、B之間的空間中（設為真空）產生電場（設為勻強電場）。在距A、B兩平行板等距離的O點處，有一電荷量為＋q、質量為m的粒子以初速度v0沿水平方向（與A、B板平行）射入，不計重力，要使此粒子能從C處射出，則A、B間的電壓應為（ ）
A. B. C. D.
【變式2】如圖所示為示波管中偏轉電極的示意圖，間距為d，長度為l的平行板A、B加上電壓后，可在A、B之間的空間中(設為真空)產生電場(設為勻強電場)。在距A、B等距離處的O點，有一電荷量為＋q，質量為m的粒子以初速度v0沿水平方向(與A、B板平行)射入(圖中已標出)，不計重力，要使此粒子能從C處射出，則A、B間的電壓應為( )
A．eq \f(mv\\al(2,0)d2,ql2) B．eq \f(mv\\al(2,0)l2,qd2) C．eq \f(lmv0,qd) D．qeq \f(v0,dl)
【變式3】一束電子流經U1＝5 000 V的加速電壓加速后，在距兩極板等距離處垂直進入平行板間的勻強電場，如圖所示，兩極板間電壓U2＝400 V，兩極板間距離d＝2.0 cm，板長L1＝5.0 cm。
（1）求電子在兩極板間穿過時的偏移量y；
（2）若平行板的右邊緣與屏的距離L2＝5 cm，求電子打在屏上的位置與中心O的距離Y（O點位于平行板水平中線的延長線上）；
（3）若另一個質量為m（不計重力）的二價負離子經同一電壓U1加速，再經同一偏轉電場射出，則其射出偏轉電場的偏移量y′和打在屏上的偏移量Y′各是多大？
◎考點一 帶電粒子的加速
1．一個只受電場力的帶電微粒進入勻強電場，則該微粒的( )
A．運動速度必然增大
B．動能一定減小
C．運動加速度肯定不為零
D．一定做勻加速直線運動
2．(多選)如圖所示，從F處釋放一個無初速度的電子向B板方向運動，則下列對電子運動的描述中正確的是(設電源電壓為U) ( )
A．電子到達B板時的動能是eU
B．電子從B板到達C板動能變化量為零
C．電子到達D板時動能是3eU
D．電子在A板和D板之間做往復運動
3．如圖所示，在P板附近有一電子由靜止開始向Q板運動，則關于電子到達Q時的速率與哪些因素有關，下列解釋正確的是( )
A．兩極板間的距離越大，加速的時間就越長，則獲得的速率越大
B．兩極板間的距離越小，加速的時間就越短，則獲得的速率越小
C．兩極板間的距離越小，加速度就越大，則獲得的速率越大
D．與兩極板間的距離無關，僅與加速電壓U有關
4．在勻強電場中，將質子和α粒子由靜止釋放，若不計重力，當它們獲得相同動能時，質子經歷的時間t1和α粒子經歷的時間t2之比為( )
A．1∶1 B．1∶2
C．2∶1D．4∶1
◎考點二 帶電粒子在電場中的偏轉
5．(多選)示波管的構造如圖所示。如果在熒光屏上P點出現亮斑，那么示波管中的( )
A．極板X應帶正電B．極板X′應帶正電
C．極板Y應帶正電D．極板Y′應帶正電
6．如圖所示，兩極板與電源相連接，電子從負極板邊緣垂直電場方向射入勻強電場，且恰好從正極板邊緣飛出。現在使電子入射速度變?yōu)樵瓉淼膬杀?，而電子仍從原位置射入，且仍從正極板邊緣飛出，則兩極板的間距應變?yōu)樵瓉淼? )
A．2倍B．4倍
C．eq \f(1,2) D．eq \f(1,4)
7.如圖所示是一個示波管工作的原理圖，電子經過加速后以速度v0垂直進入偏轉電場，離開電場時偏轉量是h，兩個平行板間距離為d，電勢差為U，板長為l，每單位電壓引起的偏轉量eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(h,U)))叫示波管的靈敏度，若要提高其靈敏度?？刹捎孟铝心姆N辦法( )
A．增大兩極板間的電壓
B．盡可能使板長l做得短些
C．盡可能使板間距離d減小些
D．使電子入射速度v0大些
8.如圖所示，a、b兩個帶正電的粒子以相同的速度先后垂直于電場線從同一點進入平行板間的勻強電場，a粒子打在B板的a′點，b粒子打在B板的b′點，若不計重力，則( )
A．a(chǎn)的電荷量一定大于b的電荷量
B．b的質量一定大于a的質量
C．a(chǎn)的比荷一定大于b的比荷
D．b的比荷一定大于a的比荷
9．如圖所示，A、B為兩塊足夠大的相距為d的平行金屬板，接在電壓為U的電源上。在A板的中央P點放置一個電子發射源，可以向各個方向釋放電子。設電子的質量為m，電荷量為e，射出的初速度為v。求電子打在板上的區域面積。(不計電子的重力)
鞏固提升
1．（2022·廣東茂名·高二期末）（多選）示波器是一種多功能電學儀器，它是由加速電場和偏轉電場組成的。如圖所示，不同的帶負電粒子（不計重力）在電壓為的電場中由靜止開始加速，從M孔射出，然后射入電壓為的平行金屬板間的電場中，入射方向與極板平行，在滿足帶負電粒子能射出平行板電場區域的條件下，則（ ）
A．若電荷量q相等，則帶負電粒子在加速電場的加速度大小相等
B．若比荷相等，則帶負電粒子從M孔射出的速率相等
C．若電荷量q相等，則帶負電粒子射出偏轉電場時的動能相等
D．若不同比荷的帶負電粒子由O點射入，偏轉角度相同
2．（2022·廣東天河·高二期末）示波器能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器部分結構如圖所示，金屬絲發射出來的電子（速度可忽略）被加速后從金屬板的小孔穿出，從極板正中央垂直射入偏轉場偏轉后射出電場。已知加速電壓為U1，兩板間電壓為U2，板間距為d，板長為L，電子的荷質比為，求：
(1)電子進入偏轉場時的速度v0的大??；
(2)若L=d=8cm，U2=400V，U1=200V。求電子離開偏轉場時偏離原入射方向的側移距離y的大小。
3．（2022·廣東佛山·高二期末）如圖所示，兩水平放置的平行極板間電壓為U，板間距離為d，極板長為L.一電荷量為q、質量為m的帶負電粒子以速度從板間中點水平射入，若粒子能從另一端射出平行板，不計粒子的重力，求帶電粒子：
（1）射出平行極板時速度方向與水平方向的夾角的正切值；
（2）能從平行極板間射出的最小初速度.
4．（2022·廣東番禺·高二期末）如圖所示，水平絕緣軌道AC由光滑段AB與粗糙段BC組成，它與豎直光滑半圓軌道CD在C點處平滑連接，其中AB處于電場區內。一帶電荷量為＋q、質量為m的可視為質點的滑塊從A處以水平初速度進入電場區沿軌道運動，從B點離開電場區繼續沿軌道BC運動，最后從圓軌道最高點D處以水平速度v離開圓軌道。已知：軌道BC長l＝1m，圓軌道半徑R＝0.1m，m＝0.01kg，，滑塊與軌道BC間的動摩擦因數，重力加速度g取10，設裝置處于真空環境中。求：
（1）滑塊恰好能到達圓軌道D點時的速度。
（2）若滑塊恰好能到達圓軌道D點，則滑塊離開電場B點時的速度大小。
（3）若m/s，為使滑塊能到達圓軌道最高點D處，且離開圓軌道后落在水平軌道BC上，求A、B兩點間電勢差應滿足的條件。
5．（2022·廣東潮州·高二期末）如圖所示裝置，電子由靜止經電場加速后沿偏轉板中線進入偏轉電場。已知加速電極間的電壓是U1=45V，偏轉板間的電壓是U2=9V，偏轉板長l=40cm，相距d=16cm。電子的質量是m=，電量，重力忽略不計。
（1）求電子離開加速電場時的速度大??；
（2）電子能否從偏轉電場右側飛出？若能，求飛出時豎直方向分速度的大小。
6．（2022·廣東南山·高二期末）XCT掃描機可用于對多種病情的探測。圖甲是某種XCT機主要部分的剖面圖，其中產生X射線部分的示意圖如圖乙所示。圖乙中M、N之間有一電子束的加速電場，虛線框內為偏轉元件中的勻強偏轉電場，方向豎直，經調節后電子從靜止開始沿帶箭頭的實線所示的方向前進，出電場后速度與水平方向成30°，打到水平圓形靶臺上的中心點P，產生X射線（如圖中帶箭頭的虛線所示）。已知MN兩端的電壓為U0，偏轉電場區域水平寬度為L0，豎直高度夠長，MN中電子束距離靶臺豎直高度為H，忽略電子的重力影響、不考慮電子間的相互作用，不計空氣阻力，電子質量為m，電量用e表示。求：
（1）經過加速電場加速后電子的速度v0的大??；
（2）偏轉電場強度的大小和方向；
（3）P點到偏轉電場右邊界的水平距離s。
7．（2022·廣東中山·高二期末）噴墨打印機的簡化模型如圖所示，重力可忽略的墨汁微滴，經帶電室?guī)ж?fù)電，帶電多少由計算機按字體筆畫高低位置控制。一帶電量為q，質量為m的墨汁微滴以速度v0垂直電場方向飛入偏轉極板間，最終打在紙上，已知偏轉板間的電壓為U，兩板間距為d，板長為L1，偏轉板的右端距紙的距離為L2．求：
（1）墨汁微滴在偏轉板間的運動時間t；
（2）墨汁微滴從偏轉板間的電場射出時偏離原入射方向的距離y；
（3）不改變墨汁微滴的帶電量、質量和進入偏轉電場的速度v0，通過計算說明，如何調節可使打印在紙上的字體放大？
動力學角度
功能關系角度
應用
知識
牛頓第二定律以及勻變速直線運動公式
功的公式及動能定理
適用
條件
勻強電場，靜電力是恒力
勻強電場、非勻強電場；靜電力是恒力、變力

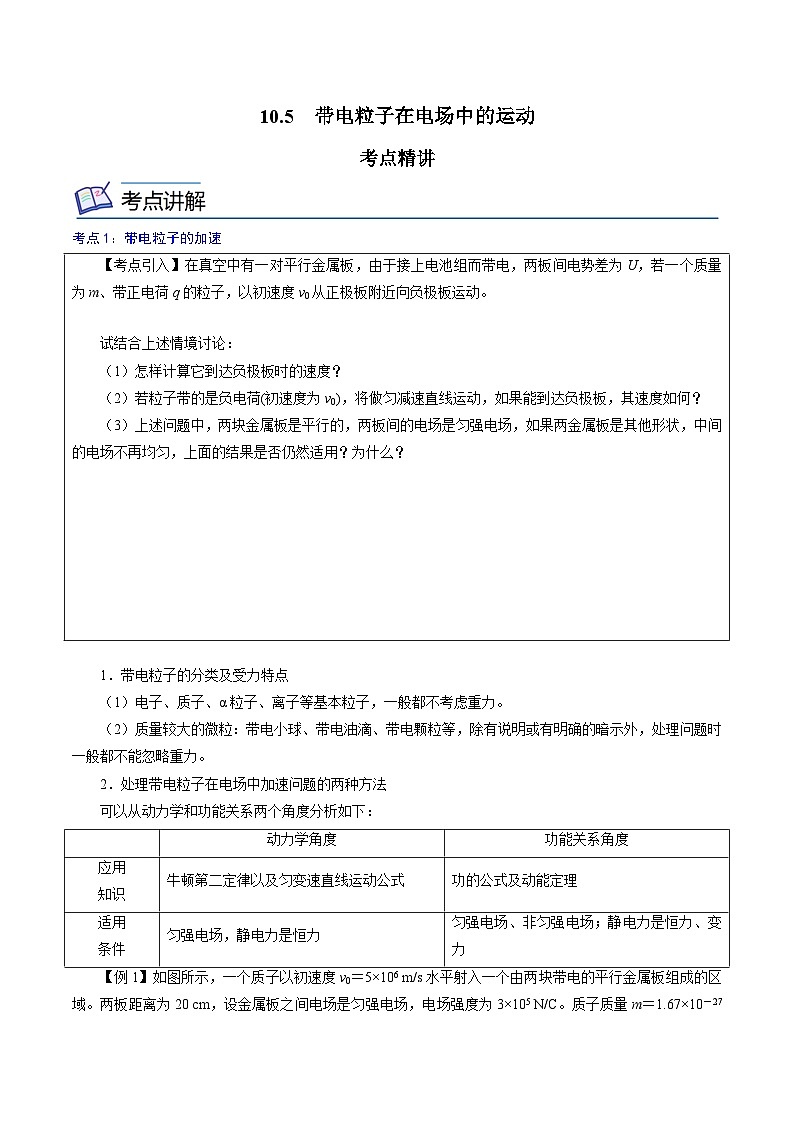

10.5 帶電粒子在電場中的運動
考點精講
考點1：帶電粒子的加速
【考點引入】在真空中有一對平行金屬板，由于接上電池組而帶電，兩板間電勢差為U，若一個質量為m、帶正電荷q的粒子，以初速度v0從正極板附近向負極板運動。
試結合上述情境討論：
（1）怎樣計算它到達負極板時的速度？
（2）若粒子帶的是負電荷(初速度為v0)，將做勻減速直線運動，如果能到達負極板，其速度如何？
（3）上述問題中，兩塊金屬板是平行的，兩板間的電場是勻強電場，如果兩金屬板是其他形狀，中間的電場不再均勻，上面的結果是否仍然適用？為什么？
【提示】（1）由動能定理有：qU＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)，得
v＝eq \r(\f(2qU＋mv\\al(2,0),m))。
（2）由動能定理有：－qU＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)，得
v＝eq \r(\f(mv\\al(2,0)－2qU,m))。
（3）結果仍然適用。因?yàn)椴还苁欠駷閯驈?qiáng)電場，靜電力做功都可以用W＝qU計算，動能定理仍然適用。
1．帶電粒子的分類及受力特點
（1）電子、質子、α粒子、離子等基本粒子，一般都不考慮重力。
（2）質量較大的微粒：帶電小球、帶電油滴、帶電顆粒等，除有說明或有明確的暗示外，處理問題時一般都不能忽略重力。
2．處理帶電粒子在電場中加速問題的兩種方法
可以從動力學和功能關系兩個角度分析如下：
【例1】如圖所示，一個質子以初速度v0＝5×106 m/s水平射入一個由兩塊帶電的平行金屬板組成的區域。兩板距離為20 cm，設金屬板之間電場是勻強電場，電場強度為3×105 N/C。質子質量m＝1.67×10－27 kg，電荷量q＝1.60×10－19 C。求質子由板上小孔射出時的速度大小。
【解析】 根據動能定理W＝eq \f(1,2)mveq \\al(2,1)－eq \f(1,2)mveq \\al(2,0)
而W＝qEd＝1.60×10－19×3×105×0.2 J
＝9.6×10－15 J
所以v1＝eq \r(\f(2W,m)＋v\\al(2,0))＝eq \r(\f(2×9.6×10－15,1.67×10－27)＋?5×106?2) m/s
≈6×106 m/s
質子飛出時的速度約為6×106 m/s。
【變式訓練】
上例中，若質子剛好不能從小孔中射出，其他條件不變，則金屬板之間的電場強度至少為多大？方向如何？
【解析】 根據動能定理－qE′d＝0－eq \f(1,2)mveq \\al(2,0)
則E′＝eq \f(mv\\al(2,0),2qd)＝eq \f(1.67×10－27×?5×106?2,2×1.60×10－19×0.2) N/C≈6.5×105 N/C
方向水平向左。
【技巧與方法】
分析帶電粒子在電場中加速運動的兩種思路
1 牛頓第二定律和運動學公式
qeq \f(U,d)＝ma，得a＝eq \f(qU,md)；v2－veq \\al(2,0)＝2ad，
2 動能定理
qU＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)，
【針對訓練】
【變式1】一平行板電容器充電后與電源斷開，從負極板上某處由靜止釋放一個電子，設其到達正極板的速度為v1，運動過程中加速度為a1，現將兩板間距離增為原來的2倍，再從負極板處由靜止釋放一個電子，設其到達正極板的速度為v2，運動過程中加速度為a2，則（ ）
A. a1∶a2=1∶1B. a1∶a2=2∶1C. v1∶v2=1∶2D. v1∶v2=1∶
【答案】AD
【詳解】AB．平行板電容器充電后與電源斷開，將兩板間的距離增為原來的2倍，此時電容器極板上的電荷量不變，又
所以電場強度E不變，根據公式
U=Ed
極板之間的電勢差是原來的2倍，根據牛頓第二定律得
則
a1∶a2=E1∶E2=1∶1
選項A正確，B錯誤；
CD．電子從負極板移動到正極板的過程中，運用動能定理得
解得
若將兩板間距離增為原來的2倍，則極板之間的電勢差是原來的2倍，解得
選項C錯誤，D正確。
故選AD。
【變式2】如圖所示，電子由靜止開始從A板向B板運動，當?shù)竭_(dá)B極板時速度為v，保持兩板間電壓不變，則（ ）
A. 當增大兩板間距離時，v增大
B. 當減小兩板間距離時，v增大
C. 當改變兩板間距離時，v不變
D. 當增大兩板間距離時，電子在兩板間運動的時間也增大
【答案】CD
【詳解】ABC．根據動能定理研究電子由靜止開始從A板向B板運動列出等式：
得
v與兩板間距無關，所以當改變兩板間距離時，v不變，故AB錯誤，C正確；
D．由于兩極板之間的電壓不變，所以極板之間的場強為，電子的加速度為
電子在電場中一直做勻加速直線運動，由所以電子加速的時間為
由此可見，當增大兩板間距離時，電子在兩板間的運動時間增大，故D正確．
【變式3】如圖所示，平行板電容器兩板間的距離為d，電勢差為U。一質量為m、帶電荷量為q的α粒子，在電場力的作用下由靜止開始從正極板A向負極板B運動。
（1）比較α粒子所受電場力和重力的大小，說明重力能否忽略不計（α粒子質量是質子質量的4倍，即m＝4×1.67×10－27 kg，電荷量是質子的2倍）。
（2）α粒子的加速度是多大（結果用字母表示）？在電場中做何種運動？
（3）計算粒子到達負極板時的速度大?。ńY(jié)果用字母表示，嘗試用不同的方法求解）
【答案】（1）見解析；（2）；初速度為0的勻加速直線運動；（3）
【詳解】（1）α粒子所受電場力大、重力小；因重力遠小于電場力，故可以忽略重力
（2）α粒子的加速度為a＝。在電場中做初速度為0的勻加速直線運動
（3）方法1 利用動能定理求解
由動能定理可知qU＝mv2
v＝
方法2 利用牛頓運動定律結合運動學公式求解
設粒子到達負極板時所用時間為t，則
d＝at2，v＝at，a＝
聯立解得v＝

考點2：帶電粒子在電場中的偏轉
1．帶電粒子在勻強電場中偏轉的基本規律
eq \b\lc\{\rc\ (\a\vs4\al\c1(vx＝v0 l＝v0t?初速度方向?,vy＝at y＝\f(1,2)at2?電場線方向?))
2．偏轉位移和偏轉角
（1）粒子離開電場時的偏轉位移y＝eq \f(1,2)at2＝eq \f(1,2)eq \f(qU,md)＝eq \f(qUl2,2mdv\\al(2,0))。
（2）粒子離開電場時的偏轉角tan θ＝eq \f(vy,v0)＝eq \f(qUl,mdv\\al(2,0))。
（3）粒子離開電場時位移與初速度夾角的正切值tan α＝eq \f(y,l)＝eq \f(qUl,2mdv\\al(2,0))。
3．兩個常用的推論
（1）粒子射出電場時好像從板長l的eq \f(1,2)處沿直線射出，即x＝eq \f(y,tan θ)＝eq \f(l,2)。
（2）位移方向與初速度方向夾角的正切值為速度偏轉角正切值的eq \f(1,2)，即tan α＝eq \f(1,2)tan θ。
4．運動軌跡：拋物線。
【例2】 一束電子流在經U＝5 000 V的加速電壓加速后，在距兩極板等距離處垂直進入平行板間的勻強電場，如圖所示。若兩板間距d＝1.0 cm，板長l＝5.0 cm，那么要使電子能從平行板間飛出，兩個極板上最大能加多大電壓？
【分析】(1)電子經電壓U加速后的速度v0可由eU＝eq \f(1,2)mveq \\al(2,0)求出。
(2)初速度v0一定時，偏轉電壓越大，偏轉距離越大。
(3)最大偏轉位移eq \f(d,2)對應最大偏轉電壓。
【解析】 加速過程，由動能定理得eU＝eq \f(1,2)mveq \\al(2,0)①
進入偏轉電場，電子在平行于板面的方向上做勻速運動l＝v0t②
在垂直于板面的方向做勻加速直線運動
加速度a＝eq \f(F,m)＝eq \f(eU′,dm)③
偏轉距離y＝eq \f(1,2)at2 ④
能飛出的條件為y≤eq \f(d,2)⑤
聯立①～⑤式解得U′≤eq \f(2Ud2,l2)＝400 V
即要使電子能飛出，所加電壓最大為400 V。
【變式訓練】
上例中，若使電子打到下板中間，其他條件不變，則兩個極板上需要加多大的電壓？
【解析】 由eU＝eq \f(1,2)mveq \\al(2,0)
a＝eq \f(eU″,dm)
eq \f(d,2)＝eq \f(1,2)at2
eq \f(l,2)＝v0t
聯立解得U″＝eq \f(8Ud2,l2)＝1 600 V。
【技巧與方法】
帶電粒子在電場中運動問題的處理方法
帶電粒子在電場中運動的問題實質上是力學問題的延續，從受力角度看，帶電粒子與一般物體相比多受到一個電場力；從處理方法上看，仍可利用力學中的規律分析，如選用平衡條件、牛頓定律、動能定理、功能關系、能量守恒等。
【針對訓練】
【變式1】如圖所示為示波管中偏轉電極的示意圖，間距為d，長度為l的平行板A、B加上電壓后，可在A、B之間的空間中（設為真空）產生電場（設為勻強電場）。在距A、B兩平行板等距離的O點處，有一電荷量為＋q、質量為m的粒子以初速度v0沿水平方向（與A、B板平行）射入，不計重力，要使此粒子能從C處射出，則A、B間的電壓應為（ ）
A. B. C. D.
【答案】A
【詳解】帶電粒子只受電場力作用，在平行板間做類平拋運動。設粒子由O到C的運動時間為t，則有
l=v0t
設A、B間的電壓為U，則偏轉電極間的勻強電場的場強
粒子所受電場力
根據牛頓第二定律得粒子沿電場方向的加速度
粒子在沿電場方向做勻加速直線運動，位移為。由勻加速直線運動的規律得
解得
U=
故選A。
【變式2】如圖所示為示波管中偏轉電極的示意圖，間距為d，長度為l的平行板A、B加上電壓后，可在A、B之間的空間中(設為真空)產生電場(設為勻強電場)。在距A、B等距離處的O點，有一電荷量為＋q，質量為m的粒子以初速度v0沿水平方向(與A、B板平行)射入(圖中已標出)，不計重力，要使此粒子能從C處射出，則A、B間的電壓應為( )
A．eq \f(mv\\al(2,0)d2,ql2) B．eq \f(mv\\al(2,0)l2,qd2) C．eq \f(lmv0,qd) D．qeq \f(v0,dl)
【答案】A
【解析】帶電粒子只受電場力作用，在平行板間做類平拋運動。設粒子由O到C的運動時間為t，則有l(wèi)＝v0t。
設A、B間的電壓為U，則偏轉電極間的勻強電場的場強E＝eq \f(U,d)，粒子所受電場力F＝qE＝eq \f(qU,d)。
根據牛頓第二定律，得粒子沿電場方向的加速度a＝eq \f(F,m)＝eq \f(qU,md)。
粒子在沿電場方向做勻加速直線運動，位移為eq \f(1,2)d。
由勻加速直線運動的規律得eq \f(d,2)＝eq \f(1,2)at2。
解得U＝eq \f(mv\\al(2,0)d2,ql2)，選項A正確。
【變式3】一束電子流經U1＝5 000 V的加速電壓加速后，在距兩極板等距離處垂直進入平行板間的勻強電場，如圖所示，兩極板間電壓U2＝400 V，兩極板間距離d＝2.0 cm，板長L1＝5.0 cm。
（1）求電子在兩極板間穿過時的偏移量y；
（2）若平行板的右邊緣與屏的距離L2＝5 cm，求電子打在屏上的位置與中心O的距離Y（O點位于平行板水平中線的延長線上）；
（3）若另一個質量為m（不計重力）的二價負離子經同一電壓U1加速，再經同一偏轉電場射出，則其射出偏轉電場的偏移量y′和打在屏上的偏移量Y′各是多大？
【答案】(1) 0.25 cm；(2) 0.75 cm ；(3)0.25 cm ，0.75 cm
【詳解】(1)電子加速過程，由動能定理得
①
進入偏轉電場，電子在平行于極板的方向上做勻速運動，
L1＝v0t②
在垂直于極板的方向上做勻加速直線運動，加速度為
③
偏移距離
④
由①②③④得
代入數據得
y＝0.25 cm
(2)由于平拋運動速度的反向延長線恰好過水平位移的中點，且離開電場后做勻速直線運動如圖，由幾何關系知
可得
代入數據得
Y＝0.75 cm
(3)由于
，
偏移量與粒子的質量m和電荷量q無關，故二價負離子經同樣裝置后
y′＝y(tǒng)＝0.25 cm，Y′＝Y(jié)＝0.75 cm
◎考點一 帶電粒子的加速
1．一個只受電場力的帶電微粒進入勻強電場，則該微粒的( )
A．運動速度必然增大
B．動能一定減小
C．運動加速度肯定不為零
D．一定做勻加速直線運動
【解析】C 帶電微粒在電場中只受電場力作用，加速度不為零且恒定，C正確；微?？赡茏鰟蜃兯僦本€運動或勻變速曲線運動，D錯誤；微粒做勻加速直線運動時，速度增大，動能變大；做勻減速直線運動時，速度、動能均減小，A、B錯誤。
2．(多選)如圖所示，從F處釋放一個無初速度的電子向B板方向運動，則下列對電子運動的描述中正確的是(設電源電壓為U) ( )
A．電子到達B板時的動能是eU
B．電子從B板到達C板動能變化量為零
C．電子到達D板時動能是3eU
D．電子在A板和D板之間做往復運動
【解析】ABD 由eU＝EkB可知，電子到達B板時的動能為eU，A正確；因B、C兩板間電勢差為0，故電子從B板到達C板的過程中動能變化量為零，B正確；電子由C到D的過程中電場力做負功大小為eU，故電子到達D板時速度為零，然后又返回A板，以后重復之前的運動，C錯誤，D正確。
3．如圖所示，在P板附近有一電子由靜止開始向Q板運動，則關于電子到達Q時的速率與哪些因素有關，下列解釋正確的是( )
A．兩極板間的距離越大，加速的時間就越長，則獲得的速率越大
B．兩極板間的距離越小，加速的時間就越短，則獲得的速率越小
C．兩極板間的距離越小，加速度就越大，則獲得的速率越大
D．與兩極板間的距離無關，僅與加速電壓U有關
【解析】D 由動能定理得eU＝eq \f(1,2)mv2，當兩極板間的距離變化時，U不變，v就不變，與d無關，A、B、C錯誤，D正確。
4．在勻強電場中，將質子和α粒子由靜止釋放，若不計重力，當它們獲得相同動能時，質子經歷的時間t1和α粒子經歷的時間t2之比為( )
A．1∶1 B．1∶2
C．2∶1D．4∶1
【解析】A 由動能定理可知qEl＝Ek，又l＝eq \f(1,2)at2＝eq \f(qE,2m)t2，解得t＝eq \r(\f(2mEk,q2E2))，可見，兩種粒子時間之比為eq \f(t1,t2)＝eq \f(\r(\f(2mEk,q2E2)),\r(\f(2×4mEk,4q2E2)))＝eq \f(1,1)，故選項A正確。
◎考點二 帶電粒子在電場中的偏轉
5．(多選)示波管的構造如圖所示。如果在熒光屏上P點出現亮斑，那么示波管中的( )
A．極板X應帶正電B．極板X′應帶正電
C．極板Y應帶正電D．極板Y′應帶正電
【解析】AC 根據亮斑的位置，電子偏向XY區間，說明電子受到電場力作用發生了偏轉，因此極板X、極板Y均應帶正電，故A、C正確。
6．如圖所示，兩極板與電源相連接，電子從負極板邊緣垂直電場方向射入勻強電場，且恰好從正極板邊緣飛出?，F(xiàn)在使電子入射速度變?yōu)樵瓉淼膬杀?，而電子仍從原位置射入，且仍從正極板邊緣飛出，則兩極板的間距應變?yōu)樵瓉淼? )
A．2倍B．4倍
C．eq \f(1,2) D．eq \f(1,4)
【解析】C 電子在兩極板間做類平拋運動，水平方向l＝v0t，t＝eq \f(l,v0)，豎直方向d＝eq \f(1,2)at2＝eq \f(qUl2,2mdv\\al(2,0))，故d2＝eq \f(qUl2,2mv\\al(2,0))，即d∝eq \f(1,v0)，故C正確。
7.如圖所示是一個示波管工作的原理圖，電子經過加速后以速度v0垂直進入偏轉電場，離開電場時偏轉量是h，兩個平行板間距離為d，電勢差為U，板長為l，每單位電壓引起的偏轉量eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(h,U)))叫示波管的靈敏度，若要提高其靈敏度?？刹捎孟铝心姆N辦法( )
A．增大兩極板間的電壓
B．盡可能使板長l做得短些
C．盡可能使板間距離d減小些
D．使電子入射速度v0大些
【解析】C 豎直方向上電子做勻加速運動a＝eq \f(qE,m)＝eq \f(qU,md)，t＝eq \f(L,v0)，故有h＝eq \f(1,2)at2＝eq \f(qUl2,2mdv\\al(2,0))，則eq \f(h,U)＝eq \f(ql2,2mdv\\al(2,0))，可知，只有C選項正確。
8.如圖所示，a、b兩個帶正電的粒子以相同的速度先后垂直于電場線從同一點進入平行板間的勻強電場，a粒子打在B板的a′點，b粒子打在B板的b′點，若不計重力，則( )
A．a(chǎn)的電荷量一定大于b的電荷量
B．b的質量一定大于a的質量
C．a(chǎn)的比荷一定大于b的比荷
D．b的比荷一定大于a的比荷
【解析】C 粒子在電場中做類平拋運動，有h＝eq \f(1,2)·eq \f(qE,m)·eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(x,v0)))eq \s\up12(2)，得x＝v0eq \r(\f(2mh,qE))，由圖得xa＜xb，故有v0eq \r(\f(2hma,Eqa))eq \f(qb,mb)，故C正確。
9．如圖所示，A、B為兩塊足夠大的相距為d的平行金屬板，接在電壓為U的電源上。在A板的中央P點放置一個電子發射源，可以向各個方向釋放電子。設電子的質量為m，電荷量為e，射出的初速度為v。求電子打在板上的區域面積。(不計電子的重力)
【解析】 打在最邊緣的電子，其初速度方向平行于金屬板，在電場中做類平拋運動，在垂直于電場方向做勻速運動，即r＝vt
在平行電場方向做初速度為零的勻加速運動，即
d＝eq \f(1,2)at2
電子在平行電場方向上的加速度a＝eq \f(eE,m)＝eq \f(eU,md)
電子打在B板上的區域面積S＝πr2
聯立解得S＝eq \f(2πmv2d2,eU)。
鞏固提升
1．（2022·廣東茂名·高二期末）示波器是一種多功能電學儀器，它是由加速電場和偏轉電場組成的。如圖所示，不同的帶負電粒子（不計重力）在電壓為的電場中由靜止開始加速，從M孔射出，然后射入電壓為的平行金屬板間的電場中，入射方向與極板平行，在滿足帶負電粒子能射出平行板電場區域的條件下，則（ ）
A．若電荷量q相等，則帶負電粒子在加速電場的加速度大小相等
B．若比荷相等，則帶負電粒子從M孔射出的速率相等
C．若電荷量q相等，則帶負電粒子射出偏轉電場時的動能相等
D．若不同比荷的帶負電粒子由O點射入，偏轉角度相同
【答案】BCD
【解析】
【詳解】
A．根據牛頓第二定律得帶負電粒子在板間的加速度大小
可知電荷量相等，質量不一定相等，則加速度大小不一定相等，A錯誤；
B．帶負電粒子從M孔射出的動能為
則負電粒子從M孔射出的速率為
可知，比荷相等，則帶負電粒子從M孔射出的速率相等，B正確；
D．帶電粒子進入平行金屬板間做類平拋運動，設極板長度為L，板間距離為d，粒子在水平方向做勻速直線運動，則有
粒子射出電場時偏轉角度正切
由上有
，
聯立可得
，
可知偏轉角度tanθ與比荷無關，D正確；
C．由選項D可知
又因?yàn)槲灰破D(zhuǎn)角的正切值總為速度偏轉角正切值的二分之一，即
由于
根據動能定理有
可知若電荷量q相等，則帶負電粒子射出偏轉電場時的動能相等，C正確。
故選BCD。
2．（2022·廣東天河·高二期末）示波器能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器部分結構如圖所示，金屬絲發射出來的電子（速度可忽略）被加速后從金屬板的小孔穿出，從極板正中央垂直射入偏轉場偏轉后射出電場。已知加速電壓為U1，兩板間電壓為U2，板間距為d，板長為L，電子的荷質比為，求：
(1)電子進入偏轉場時的速度v0的大?。?br>(2)若L=d=8cm，U2=400V，U1=200V。求電子離開偏轉場時偏離原入射方向的側移距離y的大小。
【詳解】
(1)由動能定理得：
解得
(2)水平方向上
L=v0t
豎直方向上
又
聯立解得
3．（2022·廣東佛山·高二期末）如圖所示，兩水平放置的平行極板間電壓為U，板間距離為d，極板長為L.一電荷量為q、質量為m的帶負電粒子以速度從板間中點水平射入，若粒子能從另一端射出平行板，不計粒子的重力，求帶電粒子：
（1）射出平行極板時速度方向與水平方向的夾角的正切值；
（2）能從平行極板間射出的最小初速度.
【詳解】
解：（1）平行極板間電壓為U，板間距離為d，由勻強電場的場強與電勢差的關系可知
粒子在平行極板間做類平拋運動，在水平方向粒子做勻速直線運動，有
在豎直方向做初速度等于零的勻加速直線運動，有
v豎=at=
射出平行極板時速度方向與水平方向的夾角的正切值為
（2）當粒子從平行板邊緣射出時，粒子的初速度最小，粒子在板間運動的時間t′
能從平行極板間射出的最小初速度
4．（2022·廣東番禺·高二期末）如圖所示，水平絕緣軌道AC由光滑段AB與粗糙段BC組成，它與豎直光滑半圓軌道CD在C點處平滑連接，其中AB處于電場區內。一帶電荷量為＋q、質量為m的可視為質點的滑塊從A處以水平初速度進入電場區沿軌道運動，從B點離開電場區繼續沿軌道BC運動，最后從圓軌道最高點D處以水平速度v離開圓軌道。已知：軌道BC長l＝1m，圓軌道半徑R＝0.1m，m＝0.01kg，，滑塊與軌道BC間的動摩擦因數，重力加速度g取10，設裝置處于真空環境中。求：
（1）滑塊恰好能到達圓軌道D點時的速度。
（2）若滑塊恰好能到達圓軌道D點，則滑塊離開電場B點時的速度大小。
（3）若m/s，為使滑塊能到達圓軌道最高點D處，且離開圓軌道后落在水平軌道BC上，求A、B兩點間電勢差應滿足的條件。
【詳解】
（1）滑塊恰好能到達圓軌道D點時，根據牛頓第二定律和向心力公式得
解得
v=1m/s
（2）從B點到D點，根據動能定理
解得
vB=3m/s
（3）當電勢差UAB最低時，滑塊恰能經過最高點D，此時vD=1m/s
由動能定理

解得
UAB=-1600V
當電勢差UAB最高時，滑塊經過最高點D后做平拋運動，恰能落到B點，則由平拋運動的規律，豎直方向
水平方向

動能定理

解得
U′AB=800V
則AB間電勢差滿足的條件是。
5．（2022·廣東潮州·高二期末）如圖所示裝置，電子由靜止經電場加速后沿偏轉板中線進入偏轉電場。已知加速電極間的電壓是U1=45V，偏轉板間的電壓是U2=9V，偏轉板長l=40cm，相距d=16cm。電子的質量是m=，電量，重力忽略不計。
（1）求電子離開加速電場時的速度大??；
（2）電子能否從偏轉電場右側飛出？若能，求飛出時豎直方向分速度的大小。
【詳解】
（1）設電子離開加速電場的速度為， 對于電子，在加速電場中，有
解得
（2）假設電子能從偏轉電場右側飛出，設電子在偏轉電場中的加速度為a，運動時間為t，則電子在偏轉電場中，由牛頓第二定律，有
解得
水平方向做勻速直線運動，所以有
解得
則偏轉位移
聯立解得
由于
所以電子能從偏轉電場右側飛出
因此偏出時豎直方向分速度
解得
6．（2022·廣東南山·高二期末）XCT掃描機可用于對多種病情的探測。圖甲是某種XCT機主要部分的剖面圖，其中產生X射線部分的示意圖如圖乙所示。圖乙中M、N之間有一電子束的加速電場，虛線框內為偏轉元件中的勻強偏轉電場，方向豎直，經調節后電子從靜止開始沿帶箭頭的實線所示的方向前進，出電場后速度與水平方向成30°，打到水平圓形靶臺上的中心點P，產生X射線（如圖中帶箭頭的虛線所示）。已知MN兩端的電壓為U0，偏轉電場區域水平寬度為L0，豎直高度夠長，MN中電子束距離靶臺豎直高度為H，忽略電子的重力影響、不考慮電子間的相互作用，不計空氣阻力，電子質量為m，電量用e表示。求：
（1）經過加速電場加速后電子的速度v0的大?。?br>（2）偏轉電場強度的大小和方向；
（3）P點到偏轉電場右邊界的水平距離s。
【詳解】
（1）在加速電場中，根據動能定理有
解得
（2）電子偏轉時做類平拋運動，有
聯立可得
電子顯負電性，根據圖中電子軌跡，可知偏轉電場方向豎直向上。
（3）電子離開偏轉電場后水平方向和豎直方向均做勻速運動，則有
代入數據得
7．（2022·廣東中山·高二期末）噴墨打印機的簡化模型如圖所示，重力可忽略的墨汁微滴，經帶電室?guī)ж?fù)電，帶電多少由計算機按字體筆畫高低位置控制。一帶電量為q，質量為m的墨汁微滴以速度v0垂直電場方向飛入偏轉極板間，最終打在紙上，已知偏轉板間的電壓為U，兩板間距為d，板長為L1，偏轉板的右端距紙的距離為L2．求：
（1）墨汁微滴在偏轉板間的運動時間t；
（2）墨汁微滴從偏轉板間的電場射出時偏離原入射方向的距離y；
（3）不改變墨汁微滴的帶電量、質量和進入偏轉電場的速度v0，通過計算說明，如何調節可使打印在紙上的字體放大？
【詳解】
（1）墨汁微滴在v0方向做勻直線運動，有
得
①
（2）偏轉板間的電場強度
②
在垂直于v0方向，墨汁微滴做勻加速運動，設加速度為a，由牛頓第二定律得
Eq=ma ③
墨汁微滴從偏轉板間的電場射出時偏離原入射方向的距離
④
由①②③④得
⑤
（3）微滴從偏轉板間的電場射出時垂直于v0方向的分速度：
⑥
設微滴從偏轉板間的電場射出時速度方向與原入射方向夾角為，有
⑦
從電場射出到打在紙上，微滴墨汁偏離原入射方向的距離
⑧
墨汁微滴從射入電場到打在紙上，偏離原入微方向的距離為
⑨
保持q、m、v0不變，當Y變大時，可使打印在紙上的字體放大，由⑨知，適當增大偏轉板的電壓U、減小d、增大L1或增大L2都可使打印在紙上的字體放大。
動力學角度
功能關系角度
應用
知識
牛頓第二定律以及勻變速直線運動公式
功的公式及動能定理
適用
條件
勻強電場，靜電力是恒力
勻強電場、非勻強電場；靜電力是恒力、變力
