（2019人教版必修第三冊）高二物理精講精練 第十章 靜電場中的能量【章節檢測】（原卷版+解析）

這是一份（2019人教版必修第三冊）高二物理精講精練 第十章 靜電場中的能量【章節檢測】（原卷版+解析），共23頁。

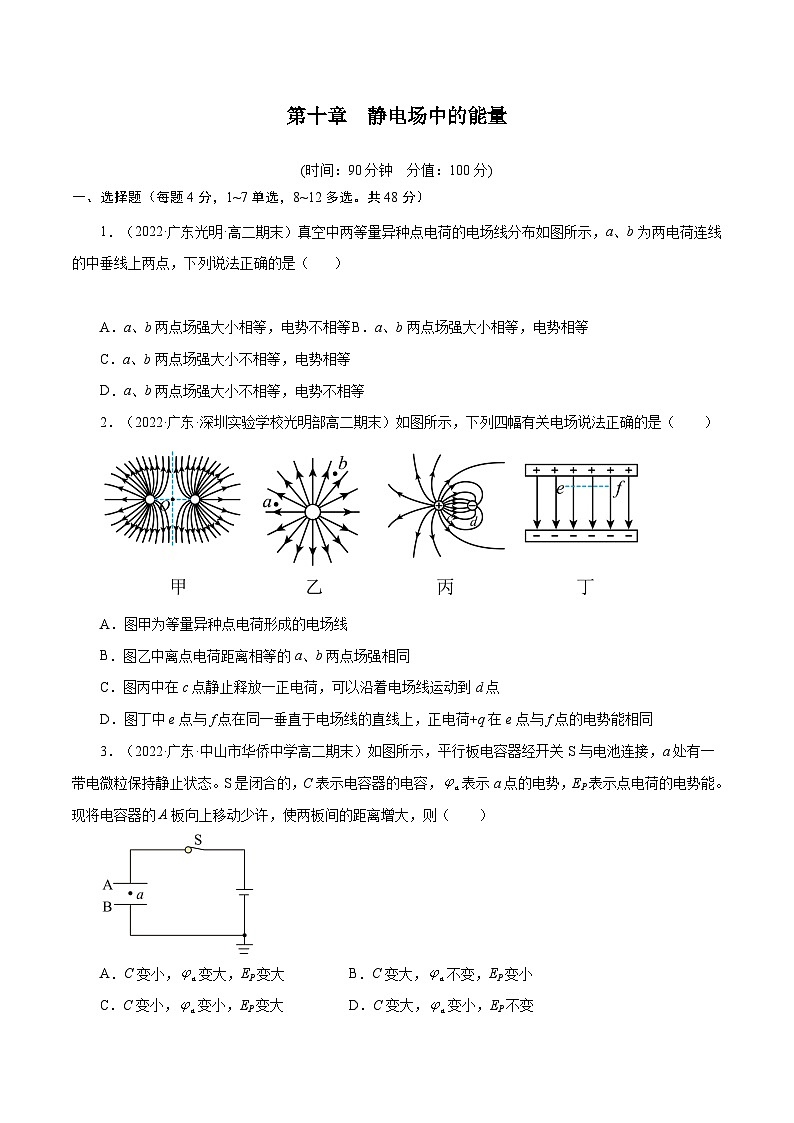

第十章 靜電場中的能量 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~7單選，8~12多選。共48分） 1．（2022·廣東光明·高二期末）真空中兩等量異種點電荷的電場線分布如圖所示，a、b為兩電荷連線的中垂線上兩點，下列說法正確的是（???????） A．a(chǎn)、b兩點場強大小相等，電勢不相等 B．a(chǎn)、b兩點場強大小相等，電勢相等 C．a(chǎn)、b兩點場強大小不相等，電勢相等 D．a(chǎn)、b兩點場強大小不相等，電勢不相等 2．（2022·廣東·深圳實驗學校光明部高二期末）如圖所示，下列四幅有關電場說法正確的是（　?。? A．圖甲為等量異種點電荷形成的電場線 B．圖乙中離點電荷距離相等的a、b兩點場強相同 C．圖丙中在c點靜止釋放一正電荷，可以沿著電場線運動到d點 D．圖丁中e點與f點在同一垂直于電場線的直線上，正電荷+q在e點與f點的電勢能相同 3．（2022·廣東·中山市華僑中學高二期末）如圖所示，平行板電容器經開關S與電池連接，a處有一帶電微粒保持靜止?fàn)顟B(tài)。S是閉合的，C表示電容器的電容，表示a點的電勢，EP表示點電荷的電勢能。現將電容器的A板向上移動少許，使兩板間的距離增大，則（　?。? A．C變小，變大，EP變大 B．C變大，不變，EP變小 C．C變小，變小，EP變大 D．C變大，變小，EP不變 4．（2022·廣東·中山市華僑中學高二期末）某電場線分布如圖所示，一帶電粒子沿圖中虛線所示途徑運動，先后通過M點和N點，以下說法正確的是（　　） A．M、N點的場強EM＞EN B．粒子在M、N點的加速度aM＞aN C．粒子在M、N點的速度vM＞vN D．粒子帶正電 5．（2022·廣東高州·高二期末）如圖所示，為勻強電場邊長為L(zhǎng)的正三角，電場線與正三角形平面平行，將一個電荷量為q的正電荷若從A點移到B點，電場力所做的正功為，若從A點移到C點，電場力所做的正功為，則下列說法正確的是（　?。? A．電場方向由C指向A B．若電荷從B移到C，電荷的電勢能增加 C．電場強度大小為 D．A、B、C三點中，B點的電勢最高 6．某靜電場沿x軸的電勢φ的分布如圖所示，x2處的電勢為φ2，下列說法正確的有(　　) A．將電量為q的點電荷從x1移到x2，電場力做的功為qφ2 B．x1處的電場強度為零 C．負電荷從x1移到x2，電勢能減小 D．負電荷從x1移到x2，受到的電場力增大 7．（2022·廣東高州·高二期末）如圖所示，平行板電容器充電后斷開開關，下極板接地。一帶電油滴位于電容器中的P點且恰好處于平衡狀態?，F(xiàn)將平行板電容器的上極板豎直向上移動一小段距離，則（　?。? A．帶電油滴將沿豎直方向向上運動 B．P點的電勢將不變 C．帶電油滴的電勢能將減小 D．電容器的電容減小，極板帶電荷量將增大 8．(多選)帶正電的微粒放在電場中，電場強度的大小和方向隨時間變化的規律如圖所示。帶電微粒只在靜電力的作用下由靜止開始運動，則下列說法中正確的是(　　) A．微粒在0～1 s內的加速度與1～2 s內的加速度相同 B．微粒將沿著一條直線運動 C．微粒做往復運動 D．微粒在第1 s內的位移與第3 s內的位移相同 9．(多選)在一靜止點電荷的電場中，任一點的電勢φ與該點到點電荷的距離r的關系如圖所示。電場中四個點a、b、c和d的電場強度大小分別為Ea、Eb、Ec和Ed。點a到點電荷的距離ra與點a的電勢φa已在圖中用坐標(ra，φa)標出，其余類推?，F(xiàn)將一帶正電的試探電荷由a點依次經b、c點移動到d點，在相鄰兩點間移動的過程中，電場力所做的功分別為Wab、Wbc和Wcd。下列選項正確的是(　　) A．Ea∶Eb＝4∶1 B．Ec∶Ed＝2∶1 C．Wab∶Wbc＝3∶1 D．Wbc∶Wcd＝1∶3 10．(多選)如圖所示，eq \o(AB,\s\up10(︵))為位于O點的一點電荷電場中的等勢線，C是AB連線的中點，AO和BO垂直，CD和BO平行。在D點由靜止釋放一個帶負電的試探電荷，僅在靜電力作用下，試探電荷沿DA加速運動。下列說法正確的是(　　) A．D點的電場強度比C點的電場強度大 B．D點的電勢比C點的電勢高 C．帶正電的試探電荷從A點沿直線AB移動到B點，電勢能先增大后減小 D．帶負電的試探電荷從B點沿BCD移動到D點，靜電力一直做負功 11．(多選)如圖所示，正方體真空盒置于水平面上，它的ABED面與EFGH面為金屬板，其他面為絕緣板。ABED面帶負電，EFGH面帶正電，從小孔P沿水平方向以相同速率射入三個帶負電的小球a、b、c，最后分別落在1、2、3三點，則下列說法正確的是 (　　) A．三個小球在真空盒中都做類平拋運動 B．三個小球在空中運動時間相同 C．c球落在平板上的速度最大 D．c球所帶電荷量最少 12．(多選)如圖所示，平行板電容器兩極板水平放置，極板A在上方，極板B在下方，現將其和二極管串聯接在電源上，二極管具有單向?qū)щ娦浴Ｒ粠щ娦∏蜓谹、B中心水平射入，打在B極板上的N點，小球的重力不能忽略，現通過上下移動A板來改變兩極板A、B間距(兩極板仍平行)，則下列說法正確的是(　　) A．若小球帶正電，當A、B間距增大時，小球打在N的右側 B．若小球帶正電，當A、B間距減小時，小球打在N的左側 C．若小球帶負電，當A、B間距增大時，小球打在N的左側 D．若小球帶負電，當A、B間距減小時，小球可能打在N的右側 二、非選擇題（共52分） 13．（6分）（2022·廣東南山·高二期末）電容器是電路中常用的電子元件，某物理興趣小組利用高電阻放電法測一標示模糊的電容器的電容。 （1）完成以下實驗步驟： ①按圖甲電路圖連接好電路； ②先使開關S與2端相連，此時電容器處于_________狀態（填“充電”或“放電”），這個過程可在短時間內完成； ③再把開關S與1端相連，同時開始計時并測量數據，每隔5s或10s讀一次電流I的值，將測得數據填入預先設計的表格中： ④在如圖乙所示的坐標紙上標出測量的數據點，并用平滑的曲線把數據點連接起來。 根據實驗回答以下問題： （2）以下電子元件中，屬于電容器的是_________； A．B．C． （3）若電源兩端的電壓為8V，可估算電容器的電容為_________F（結果保留兩位有效數字）； 14．（10分）如圖所示，在水平向右的勻強電場中，輕質細繩上端固定，下端連接一個可視為質點的帶電小球，小球靜止時距右端豎直墻壁的水平距離，繩與豎直方向的夾角。已知小球所帶電荷量，勻強電場的場強，重力加速度g取，，，求： （1）小球的質量m； （2）剪短細線，小球撞擊墻壁的速度大小是多少。 15．（12分）如圖所示，兩平行金屬板A、B長兩板間距離，A板比B板電勢高，一個不計重力的帶正電的粒子電荷量，質量，沿電場中心線垂直電場線飛入電場，初速度，粒子飛出平行板電場后，可進入界面和光屏間的無電場的真空區域，最后打在光屏上的D點。已知界面與光屏相距，O是中心線與光屏的交點。求： （1）粒子穿過界面MN時偏離中心線的距離以及速度的大小； （2）粒子在從R點到D點過程中，動量的變化； （3）兩點之間的距離。 16．（12分）（2022·廣東中山·高二期末）如圖所示，在絕緣水平面上A點的右側有水平向左的勻強電場，電場強度E=7.5×104V/m，一質量m=0.4kg的帶電小滑塊，與水平面間的動摩擦因數μ=0.1，沿水平面向右做直線運動，經過A點時速度為4m/s，再經0.5s從A點向右運動了1.5m；小滑塊運動過程中帶電量保持不變，重力加速度取g=10m/s2。問： （1）小滑塊帶正電還是負電，電荷量q是多少？ （2）小滑塊從進入電場到速度第一次減為零的過程，其電勢能的變化量為多少？ （3）從滑塊向右經過A點開始計時，經過時間t，電場力對小滑塊做的功為W，請寫出W與t的關系式。 17．（12分）（2022·廣東·大埔縣虎山中學高二期末）如圖所示為某顯像設備內電場的簡化模型。在軸左側存在一水平向左的勻強電場，右側存在一豎直向上的勻強電場，場強大小均為。電子槍在處無初速釋放一質量為，電荷量為的電子，點的坐標為，不計電子重力。求： （1）電子進入第一象限的速度大小； （2）電子從釋放到達軸所需的時間； （3）電子經過軸上的點時的速度。  第十章 靜電場中的能量 (時間：90分鐘　分值：100分) 一、選擇題（每題4分，1~7單選，8~12多選。共48分） 1．（2022·廣東光明·高二期末）真空中兩等量異種點電荷的電場線分布如圖所示，a、b為兩電荷連線的中垂線上兩點，下列說法正確的是（???????） A．a(chǎn)、b兩點場強大小相等，電勢不相等 B．a(chǎn)、b兩點場強大小相等，電勢相等 C．a(chǎn)、b兩點場強大小不相等，電勢相等 D．a(chǎn)、b兩點場強大小不相等，電勢不相等 【詳解】 電場線越密，場強越大，所以a點場強小于b點場強；等量異種點電荷中垂面為等勢面，所以a、b兩點電勢相等，故ABD錯誤，C選項正確。 故選C。 2．（2022·廣東·深圳實驗學校光明部高二期末）如圖所示，下列四幅有關電場說法正確的是（　?。? A．圖甲為等量異種點電荷形成的電場線 B．圖乙中離點電荷距離相等的a、b兩點場強相同 C．圖丙中在c點靜止釋放一正電荷，可以沿著電場線運動到d點 D．圖丁中e點與f點在同一垂直于電場線的直線上，正電荷+q在e點與f點的電勢能相同 【詳解】 A．圖甲為等量同種點電荷形成的電場線，故A錯誤； B．圖乙中離點電荷距離相等的a、b兩點場強大小相同，方向不同，故B錯誤； C．由于電場線不是直線，所以正電荷所受電場力方向會時刻變化，正電荷將做曲線運動，其所受電場力將指向軌跡的凹側，且沿電場線切線方向，所以正電荷不可能沿著電場線運動到d點，故C錯誤； D．由題意可知e、f兩點位于同一等勢線上，所以正電荷+q在e點與f點的電勢能相同，故D正確。 故選D。 3．（2022·廣東·中山市華僑中學高二期末）如圖所示，平行板電容器經開關S與電池連接，a處有一帶電微粒保持靜止?fàn)顟B(tài)。S是閉合的，C表示電容器的電容，表示a點的電勢，EP表示點電荷的電勢能。現將電容器的A板向上移動少許，使兩板間的距離增大，則（　?。? A．C變小，變大，EP變大 B．C變大，不變，EP變小 C．C變小，變小，EP變大 D．C變大，變小，EP不變 【詳解】 兩板間電勢差U一定，當A板向上移動少許，使兩板間的距離d增大，根據 可知電容器的電容C減小，根據 可知，兩板間場強減小，根據U=Ed可知，a點與下極板B的電勢差減小，則a點的電勢變小，因微粒平衡，則帶負電，則微粒在a點的電勢能變大。 故選C。 4．（2022·廣東·中山市華僑中學高二期末）某電場線分布如圖所示，一帶電粒子沿圖中虛線所示途徑運動，先后通過M點和N點，以下說法正確的是（　?。? A．M、N點的場強EM＞EN B．粒子在M、N點的加速度aM＞aN C．粒子在M、N點的速度vM＞vN D．粒子帶正電 【詳解】 A．電場線越密的地方電場強度越大，因此 EN＞EM 故A錯誤； B．同一電荷在M處的電場力小于N處的電場力，根據牛頓第二定律 可知 aM，則小滑塊離A點的距離與時間的關系為 當時，滑塊返回A點，然后離開電場，此時 所以，當時，電場力對小滑塊做的功 ③ 當， 17．（12分）（2022·廣東·大埔縣虎山中學高二期末）如圖所示為某顯像設備內電場的簡化模型。在軸左側存在一水平向左的勻強電場，右側存在一豎直向上的勻強電場，場強大小均為。電子槍在處無初速釋放一質量為，電荷量為的電子，點的坐標為，不計電子重力。求： （1）電子進入第一象限的速度大小； （2）電子從釋放到達軸所需的時間； （3）電子經過軸上的點時的速度。 【答案】（1）；（2）；（3），速度方向與水平成45° 【詳解】 （1）電子無切速釋放，由動能定理 可得，電子進入第一象限的速度大小 （2）在處釋放電子勻加速運動至軸，設運動時間為，則有 ， 粒子進入第一象限后做類平拋運動，設運動時間為，則有 ， 即從釋放到運動至軸的時間為 （3）粒子進入第一象限后做類平拋運動 ，， 聯立得 ，
