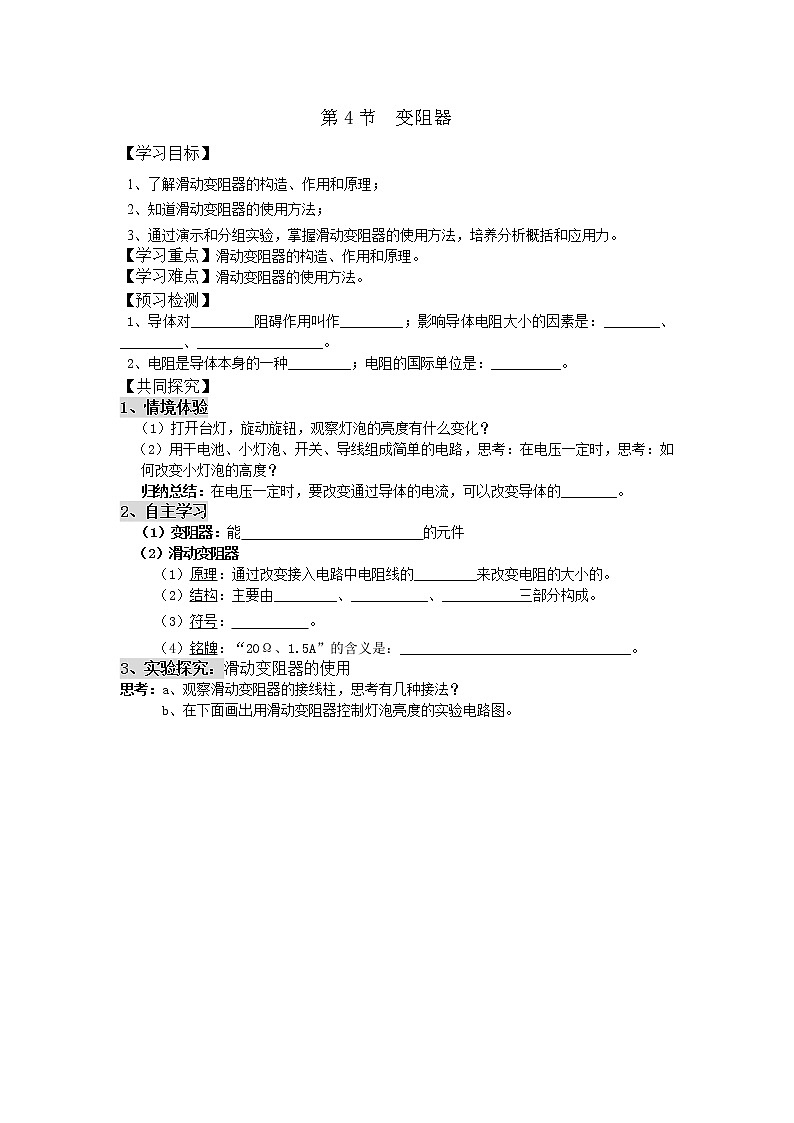

初中人教版第4節 變阻器優秀學案

這是一份初中人教版第4節 變阻器優秀學案，共3頁。學案主要包含了學習目標，學習重點，學習難點，預習檢測，共同探究，拓展練習等內容，歡迎下載使用。
【學習目標】


1、了解滑動變阻器的構造、作用和原理；


2、知道滑動變阻器的使用方法；


3、通過演示和分組實驗，掌握滑動變阻器的使用方法，培養分析概括和應用力。


【學習重點】滑動變阻器的構造、作用和原理。


【學習難點】滑動變阻器的使用方法。


【預習檢測】


1、導體對_________阻礙作用叫作_________；影響導體電阻大小的因素是：________、_________、__________________。


2、電阻是導體本身的一種_________；電阻的國際單位是：__________。


【共同探究】


1、情境體驗


（1）打開臺燈，旋動旋鈕，觀察燈泡的亮度有什么變化？


（2）用干電池、小燈泡、開關、導線組成簡單的電路，思考：在電壓一定時，思考：如何改變小燈泡的高度？


歸納總結：在電壓一定時，要改變通過導體的電流，可以改變導體的________。


2、自主學習


（1）變阻器：能 的元件


（2）滑動變阻器


（1）原理：通過改變接入電路中電阻線的_________來改變電阻的大小的。


（2）結構：主要由_________、___________、___________三部分構成。


（3）符號： 。


（4）銘牌：“20Ω、1.5A”的含義是：_________________________________。


3、實驗探究：滑動變阻器的使用


思考：a、觀察滑動變阻器的接線柱，思考有幾種接法？


b、在下面畫出用滑動變阻器控制燈泡亮度的實驗電路圖。


（5）、使用方法：


a、滑動變阻器要_________在電路中；


b、滑動變阻器接入電路時，要連接_________________兩個接線柱；


c、為了保護電路，閉合開關前，應將滑片放在____________________；


d、移動滑片時，弄清滑動變阻器接入電阻線長度的變化情況，以及電路中的電阻和電流的變化規律。


（3）、變阻器的應用——電位器


【拓展練習】


1、下圖為滑動變阻器連入電路的示意圖，當滑片P向左滑動時，連入電路的電阻變大的是 （ ）














2、如圖，當把滑動變阻器接入電路后，滑片P向右滑動時，電路電阻變大，此時與電路相連接的接線柱應是 （ ）


A.C和D B.B和D C.A和C D.B和A





3、如圖所示，閉合開關S，在滑動變阻器的滑片P向左移動過程中，電路中的電流變大。則電路與滑動變阻器的連接方式正確的是（ ）


A．M連c，N連d


B．M連a，N連b


C．M連c，N連a


D．M連c，N連b





4、下圖為觀察滑動變阻器作用的實驗器材，將所有器件連接起來，要求滑動變阻器滑片P向右滑動，電流表示數變大，燈泡變亮。并在虛線框內畫出電路圖。














所選接線柱
用筆標出所選


接線柱
滑片向左滑
連入電路中的符號
連入電路的阻值變化
燈的亮度變化
A、D
A、C
B、D
B、C
A、B
C、D
