人教版九年級全冊第4節 變阻器學案及答案

這是一份人教版九年級全冊第4節 變阻器學案及答案，共3頁。學案主要包含了學習目標，重點難點，自學檢測，合作探究，展示交流，精講點撥，即時練習，當堂練習等內容，歡迎下載使用。

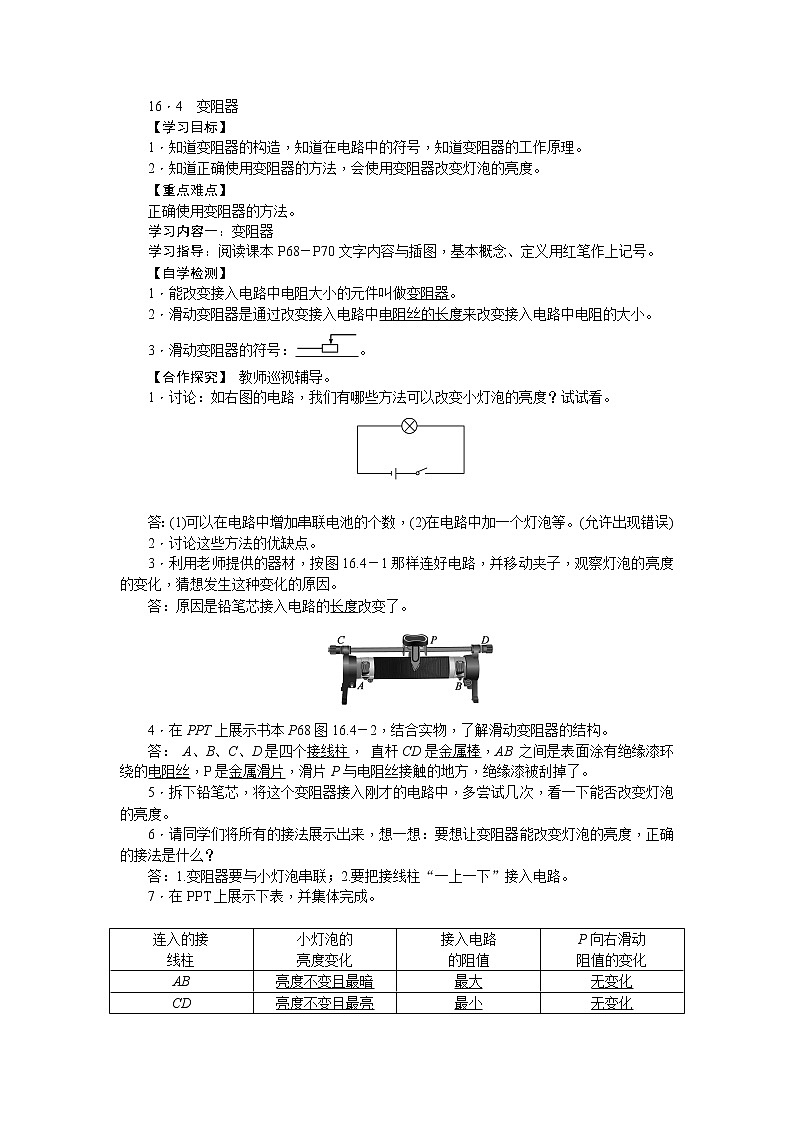

16．4　變阻器【學習目標】1．知道變阻器的構造，知道在電路中的符號，知道變阻器的工作原理。2．知道正確使用變阻器的方法，會使用變阻器改變燈泡的亮度。【重點難點】正確使用變阻器的方法。學習內容一：變阻器學習指導：閱讀課本P68－P70文字內容與插圖，基本概念、定義用紅筆作上記號。【自學檢測】1．能改變接入電路中電阻大小的元件叫做變阻器。2．滑動變阻器是通過改變接入電路中電阻絲的長度來改變接入電路中電阻的大小。3．滑動變阻器的符號：。【合作探究】 教師巡視輔導。1．討論：如右圖的電路，我們有哪些方法可以改變小燈泡的亮度？試試看。 答：(1)可以在電路中增加串聯電池的個數，(2)在電路中加一個燈泡等。(允許出現錯誤)2．討論這些方法的優缺點。3．利用老師提供的器材，按圖16.4－1那樣連好電路，并移動夾子，觀察燈泡的亮度的變化，猜想發生這種變化的原因。答：原因是鉛筆芯接入電路的長度改變了。4．在PPT上展示書本P68圖16.4－2，結合實物，了解滑動變阻器的結構。答： A、B、C、D是四個接線柱， 直桿CD是金屬棒，AB 之間是表面涂有絕緣漆環繞的電阻絲，P是金屬滑片，滑片P與電阻絲接觸的地方，絕緣漆被刮掉了。5．拆下鉛筆芯，將這個變阻器接入剛才的電路中，多嘗試幾次，看一下能否改變燈泡的亮度。6．請同學們將所有的接法展示出來，想一想：要想讓變阻器能改變燈泡的亮度，正確的接法是什么？答：1.變阻器要與小燈泡串聯；2.要把接線柱“一上一下”接入電路。7．在PPT上展示下表，并集體完成。 連入的接線柱小燈泡的亮度變化接入電路的阻值P向右滑動阻值的變化AB亮度不變且最暗最大無變化CD亮度不變且最亮最小無變化    AC   AD   BC   BD   亮度會隨著滑片的移動而改變接入電路的阻值會隨滑片P的位置的改變而改變  變大   變大   變小   變小    8．討論：將變阻器接入電路的時候，為了保證電路安全，開關應該怎么樣，滑片P置于何位置？答：開關應該斷開，滑片應置于阻值最大處。9．并畫出本次實驗的電路圖。10．動手做一做：按照P70圖16.4－4那樣去連接電路，利用滑動變阻器來改變電阻兩端的電壓。要求：第一次，不改變定值電阻的阻值，調節滑片讓定值電阻兩端的電壓成倍增加。第二次，分別在電路中接入不同的定值電阻，調節滑片，讓定值電阻兩端的電壓始終保持不變。【展示交流】教師掌握情況。【精講點撥】1．只有當把“一上一下”兩個接線柱接入電路的時候，移動滑片才能改變阻器接入電路的電阻。若只把上面二個接線柱接入電路，則電阻幾乎為0Ω.若只把下面二個接線柱接入電路，則相當于一個阻值為其最大值的定值電阻。2．教師通過順口溜的形式，將滑動變阻器的連接方法作小結：同上同下，電阻無變化；(即同上同下接法不能改變電阻)一上一下，電阻有變化；(即一上一下接法可以改變電阻)看下不看上，滑片反方向。【即時練習】1．滑動變阻器的滑片P滑動時，接入電路的電阻發生變化的原因是( C )A．加在電阻絲兩端的電壓發生變化B．電阻絲橫截面積發生變化C．連入電路的電阻絲長度發生變化D．通過變阻器的電流強度發生變化2．完成P71第1、2、3題。學習內容二：變阻器的應用。學習指導：閱讀課本P70文字內容，基本概念、定義用紅筆作上記號。【自學檢測】1. 在滑動變阻器上一般標有它的量程和允許通過的最大電流。比如標有“100 Ω，5 A”的字樣，則表明這個滑動變阻器的最大阻值為100 Ω，允許通過的最大電流為5 A。2．在電路中，變阻器的主要作用是通過調節其電阻值，改變電路中的電流。【合作探究】教師巡視輔導。1．討論交流，生活中有哪些用電器用到了變阻器？答：家用電器音量調節的器件是變阻器，比如收音機的音量調節旋鈕、亮度可以調節的電燈、可以調溫的電熱毯、電飯鍋等。2．數字電位器與機械電位器相比，有哪些優點？答：數字電位器具有可程序控制改變電阻，耐震動、噪聲小、壽命長、抗環境污染等優點。【展示交流】教師掌握情況。【精講點撥】觀看視頻：家用電器中的變阻器。【即時練習】完成P71第4題。【當堂練習】見訓練案基礎部分
