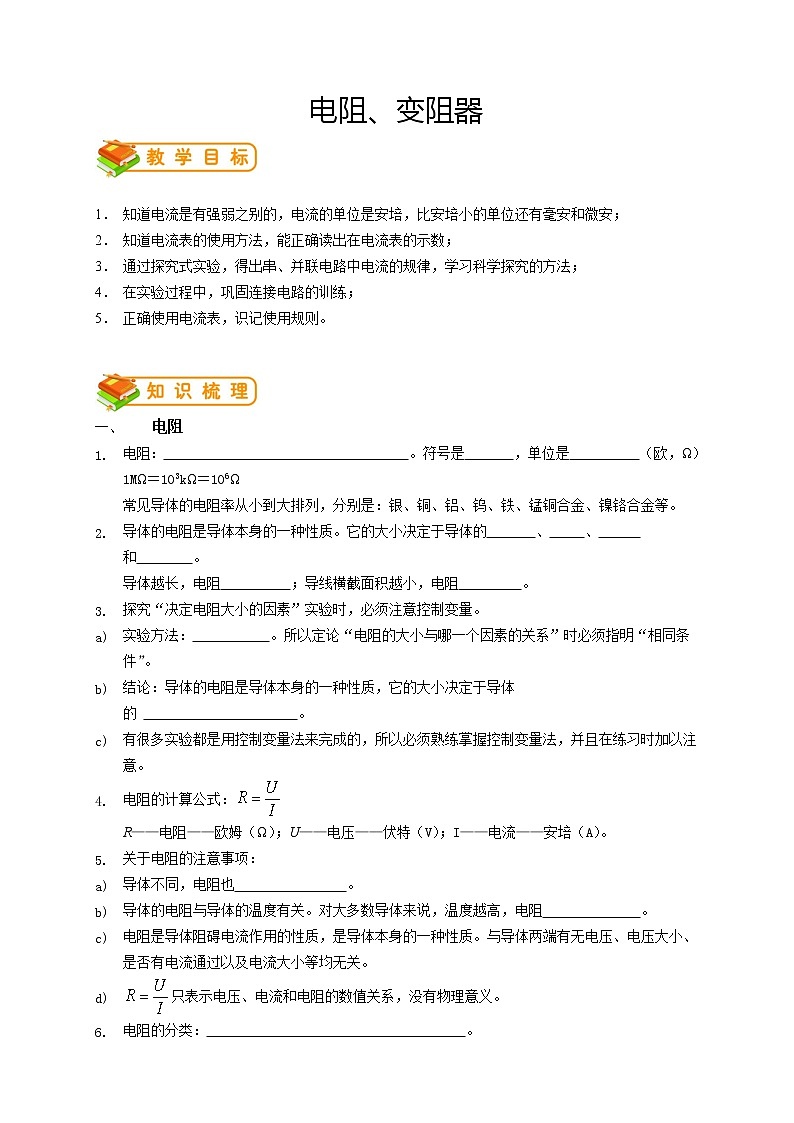

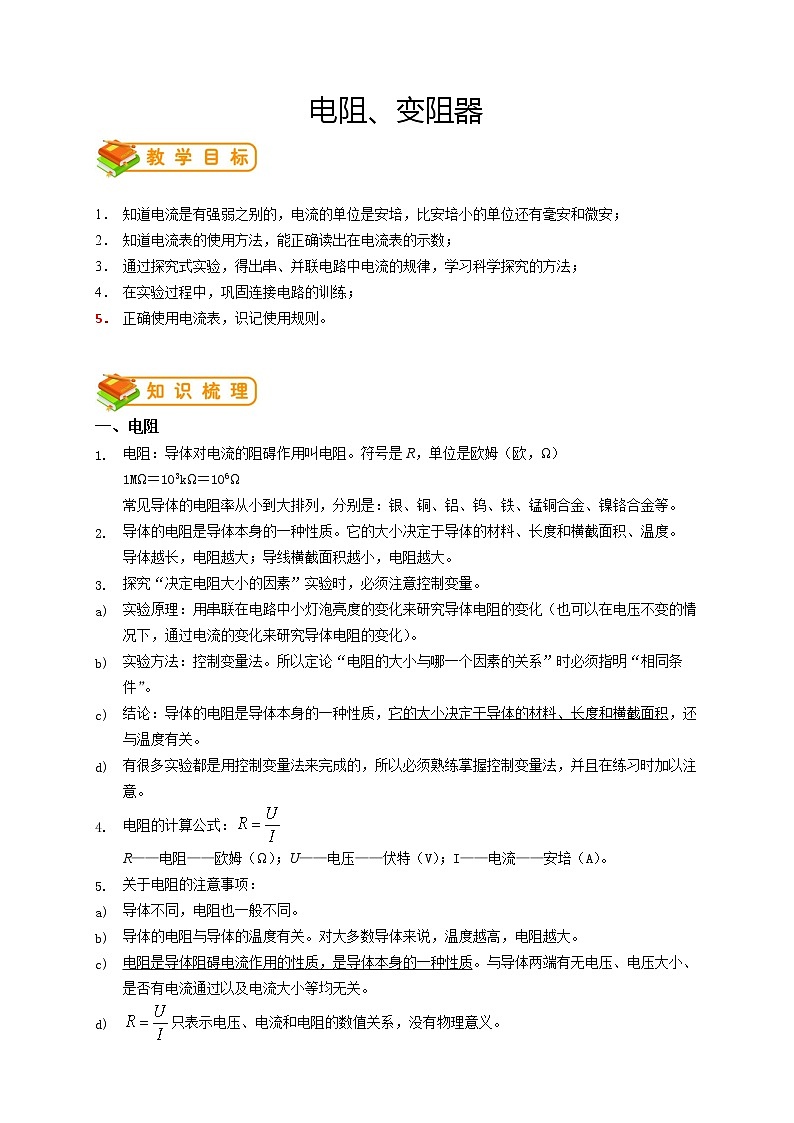

?電阻、變阻器


1． 知道電流是有強弱之別的，電流的單位是安培，比安培小的單位還有毫安和微安；
2． 知道電流表的使用方法，能正確讀出在電流表的示數；
3． 通過探究式實驗，得出串、并聯電路中電流的規律，學習科學探究的方法；
4． 在實驗過程中，鞏固連接電路的訓練；
5． 正確使用電流表，識記使用規則。



一、電阻
1. 電阻：導體對電流的阻礙作用叫電阻。符號是R，單位是歐姆（歐，Ω）
1MΩ＝103kΩ＝106Ω
常見導體的電阻率從小到大排列，分別是：銀、銅、鋁、鎢、鐵、錳銅合金、鎳鉻合金等。
2. 導體的電阻是導體本身的一種性質。它的大小決定于導體的材料、長度和橫截面積、溫度。
導體越長，電阻越大；導線橫截面積越小，電阻越大。
3. 探究“決定電阻大小的因素”實驗時，必須注意控制變量。
a) 實驗原理：用串聯在電路中小燈泡亮度的變化來研究導體電阻的變化（也可以在電壓不變的情況下，通過電流的變化來研究導體電阻的變化）。
b) 實驗方法：控制變量法。所以定論“電阻的大小與哪一個因素的關系”時必須指明“相同條件”。
c) 結論：導體的電阻是導體本身的一種性質，它的大小決定于導體的材料、長度和橫截面積，還與溫度有關。
d) 有很多實驗都是用控制變量法來完成的，所以必須熟練掌握控制變量法，并且在練習時加以注意。
4. 電阻的計算公式：
R——電阻——?dú)W姆（Ω）；U——電壓——伏特（V）；I——電流——安培（A）。
5. 關于電阻的注意事項：
a) 導體不同，電阻也一般不同。
b) 導體的電阻與導體的溫度有關。對大多數導體來說，溫度越高，電阻越大。
c) 電阻是導體阻礙電流作用的性質，是導體本身的一種性質。與導體兩端有無電壓、電壓大小、是否有電流通過以及電流大小等均無關。
d) 只表示電壓、電流和電阻的數值關系，沒有物理意義。
6. 電阻的分類：定值電阻（）、變阻器（）

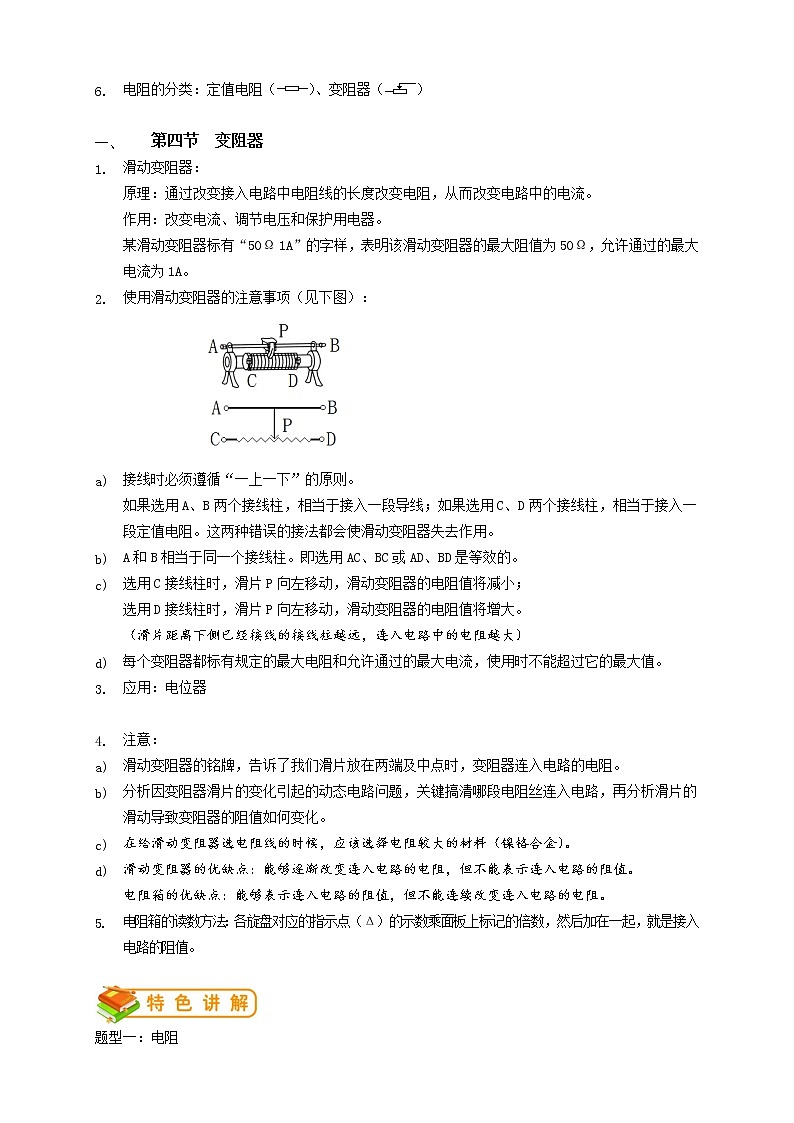

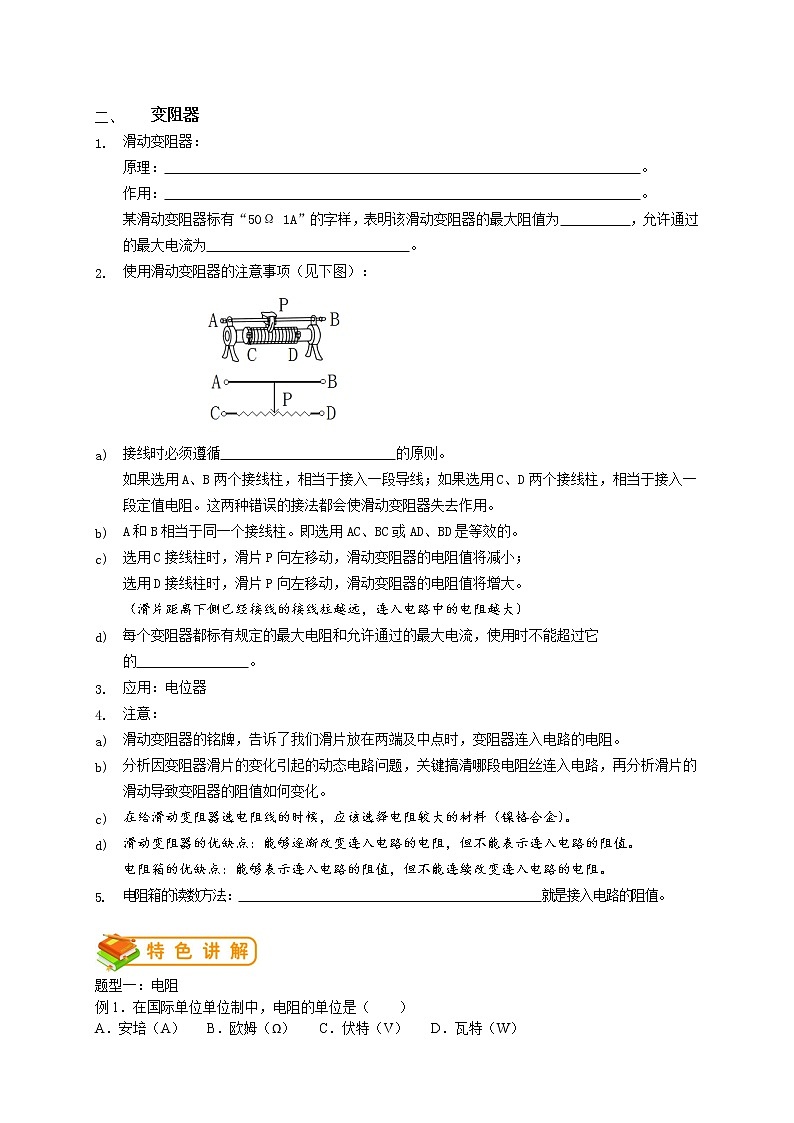

一、 第四節 變阻器
1. 滑動變阻器：
原理：通過改變接入電路中電阻線的長度改變電阻，從而改變電路中的電流。
作用：改變電流、調節電壓和保護用電器。
某滑動變阻器標有“50Ω 1A”的字樣，表明該滑動變阻器的最大阻值為50Ω，允許通過的最大電流為1A。
2. 使用滑動變阻器的注意事項（見下圖）：






a) 接線時必須遵循“一上一下”的原則。
如果選用A、B兩個接線柱，相當于接入一段導線；如果選用C、D兩個接線柱，相當于接入一段定值電阻。這兩種錯誤的接法都會使滑動變阻器失去作用。
b) A和B相當于同一個接線柱。即選用AC、BC或AD、BD是等效的。
c) 選用C接線柱時，滑片P向左移動，滑動變阻器的電阻值將減??；
選用D接線柱時，滑片P向左移動，滑動變阻器的電阻值將增大。
（滑片距離下側已經接線的接線柱越遠，連入電路中的電阻越大）
d) 每個變阻器都標有規定的最大電阻和允許通過的最大電流，使用時不能超過它的最大值。
3. 應用：電位器

4. 注意：
a) 滑動變阻器的銘牌，告訴了我們滑片放在兩端及中點時，變阻器連入電路的電阻。
b) 分析因變阻器滑片的變化引起的動態電路問題，關鍵搞清哪段電阻絲連入電路，再分析滑片的滑動導致變阻器的阻值如何變化。
c) 在給滑動變阻器選電阻線的時候，應該選擇電阻較大的材料（鎳鉻合金）。
d) 滑動變阻器的優缺點：能夠逐漸改變連入電路的電阻，但不能表示連入電路的阻值。
電阻箱的優缺點：能夠表示連入電路的阻值，但不能連續改變連入電路的電阻。
5. 電阻箱的讀數方法：各旋盤對應的指示點（Δ）的示數乘面板上標記的倍數，然后加在一起，就是接入電路的阻值。

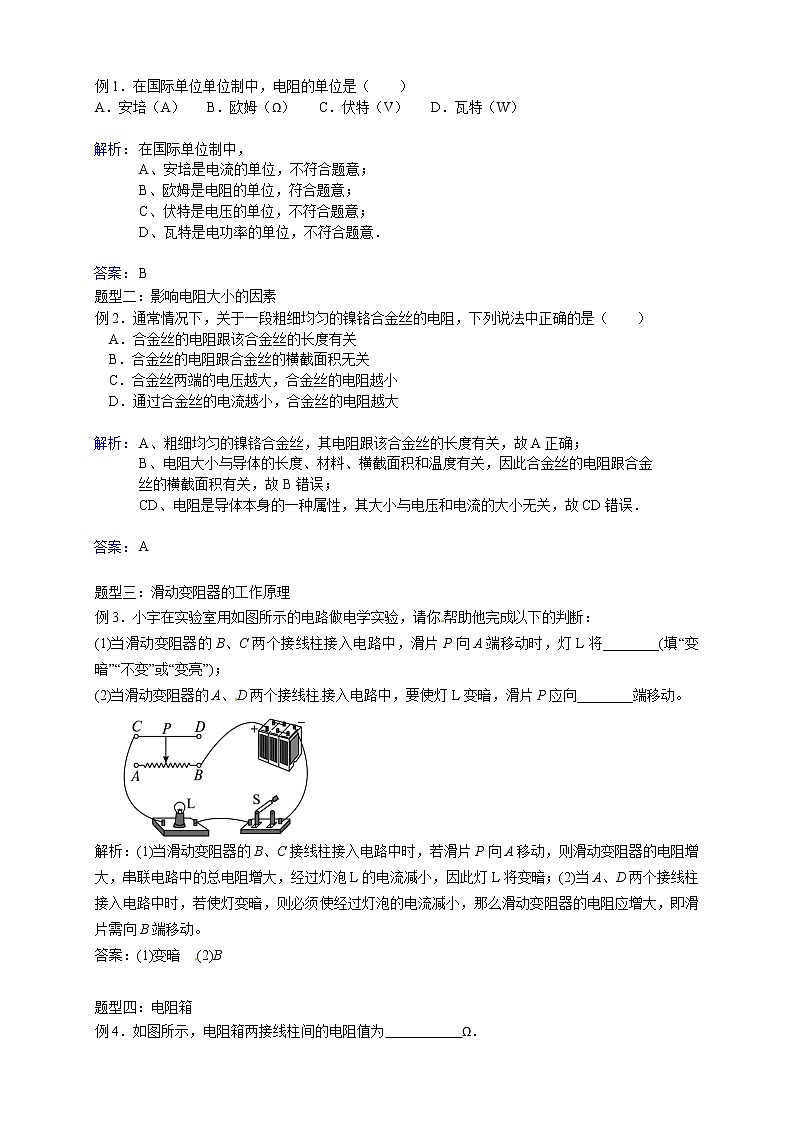

題型一：電阻
例1．在國際單位單位制中，電阻的單位是（　　）
A．安培（A） B．歐姆（Ω） C．伏特（V） D．瓦特（W）

解析：
在國際單位制中，
A、安培是電流的單位，不符合題意；
B、歐姆是電阻的單位，符合題意；
C、伏特是電壓的單位，不符合題意；
D、瓦特是電功率的單位，不符合題意．

答案：
B

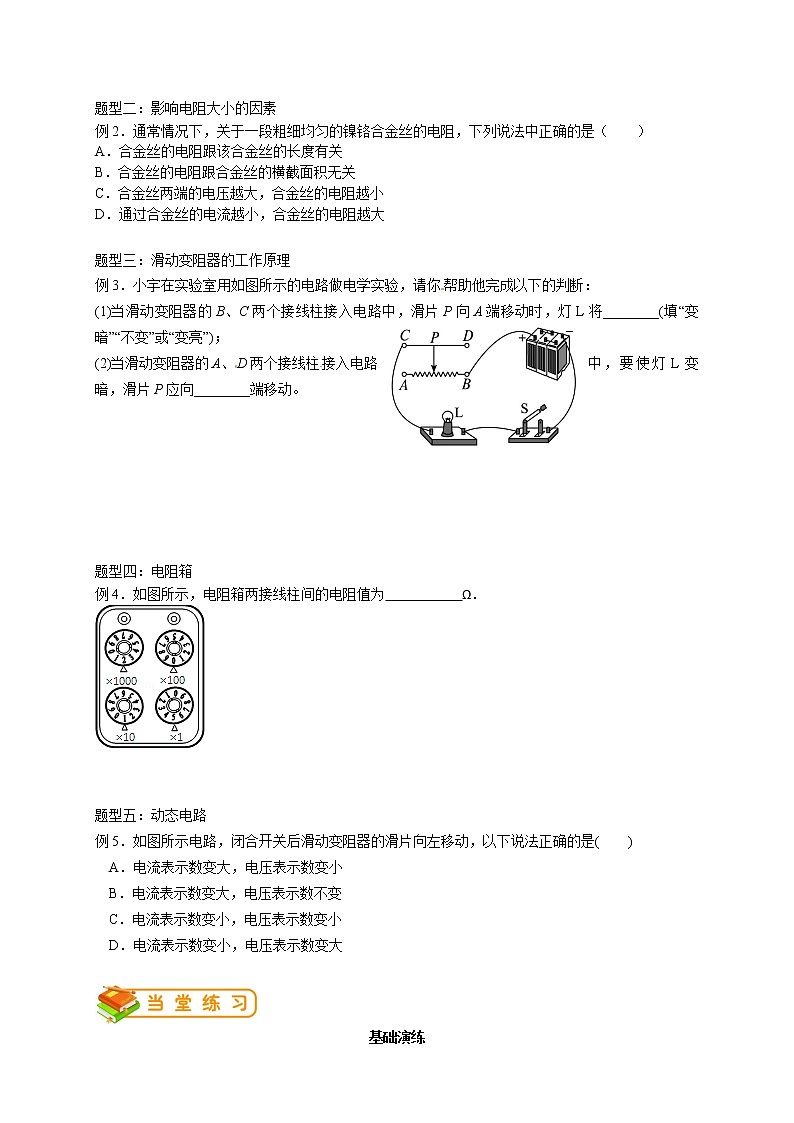

題型二：影響電阻大小的因素
例2．通常情況下，關于一段粗細均勻的鎳鉻合金絲的電阻，下列說法中正確的是（　　）
A．合金絲的電阻跟該合金絲的長度有關
B．合金絲的電阻跟合金絲的橫截面積無關
C．合金絲兩端的電壓越大，合金絲的電阻越小
D．通過合金絲的電流越小，合金絲的電阻越大

解析：
A、粗細均勻的鎳鉻合金絲，其電阻跟該合金絲的長度有關，故A正確；
B、電阻大小與導體的長度、材料、橫截面積和溫度有關，因此合金絲的電阻跟合金絲的橫截面積有關，故B錯誤；
CD、電阻是導體本身的一種屬性，其大小與電壓和電流的大小無關，故CD錯誤．

答案：
A

題型三：滑動變阻器的工作原理
例3．小宇在實驗室用如圖所示的電路做電學實驗，請你幫助他完成以下的判斷：
(1)當滑動變阻器的B、C兩個接線柱接入電路中，滑片P向A端移動時，燈L將________(填“變暗”“不變”或“變亮”)；
(2)當滑動變阻器的A、D兩個接線柱接入電路中，要使燈L變暗，滑片P應向________端移動。





解析：(1)當滑動變阻器的B、C接線柱接入電路中時，若滑片P向A移動，則滑動變阻器的電阻增大，串聯電路中的總電阻增大，經過燈泡L的電流減小，因此燈L將變暗；(2)當A、D兩個接線柱接入電路中時，若使燈變暗，則必須使經過燈泡的電流減小，那么滑動變阻器的電阻應增大，即滑片需向B端移動。
答案：(1)變暗　(2)B

題型四：電阻箱
例4．如圖所示，電阻箱兩接線柱間的電阻值為　 　Ω．


解析：
由圖可知，電阻箱接入電路的阻值：R=2×1000Ω+0×100Ω+1×10Ω+5×1Ω=2015Ω；

答案：
2015

題型五：動態電路
例5．如圖所示電路，閉合開關后滑動變阻器的滑片向左移動，以下說法正確的是(　　)
A．電流表示數變大，電壓表示數變小
B．電流表示數變大，電壓表示數不變
C．電流表示數變小，電壓表示數變小
D．電流表示數變小，電壓表示數變大

解析：燈與滑動變阻器串聯，當滑動變阻器的滑片向左移動時，電流表支路電阻變小，所以電流表示數會變大。電壓表測的是燈泡兩端的電壓，根據并聯電路的電壓規律，各支路兩端的電壓等于電源電壓，所以電壓表的示數不變。
答案： B



基礎演練
1．導體電阻的大小決定于導體本身的 、 、 以及溫度，導體的電阻是導體本身的一種 。
2．當導體的材料和橫截面積一定時，導體越長，則其電阻 ，當導體的材料和長度一定時，則其橫截面積越大，其電阻就 。
3、滑動變阻器主要是由金屬桿、________、________、________等部分構成，密繞在
瓷筒上的每圈電阻線之間都是__________的。
4、滑動變阻器是用__________較大的合金線制成的，這種合金線又叫電阻線。改變電阻線在電路中的__________，就可以逐漸改變連入電路的電阻大小，從而逐漸改變電路中的_________大小。
5、某滑動變阻器標有“100Ω，1A”字樣。它表示這變阻器的電阻變化范圍是__________，允許通過的電流最大值是__________。
6、如圖所示的電阻箱的示數為 Ω。
7、收音機的音量控制旋鈕是一個電位器，它實際上是一個__________，它通過改變__________的大小來改變電流，從而改變了聲音的大小
8. 將一段電阻為R的均勻電阻絲截成等長的2段，再將它們的端點緊緊纏在一起，合并后的電阻絲的電阻是原來的（ ）
A．1倍 B．2倍 C．4倍 D．倍
9. 如圖4所示的電路中，閉合開關S，將滑動變阻器的滑片P向左移動，則電壓表和電流表的示數將（ ）
A．增大、減小 B．不變、增大 C．不變、減小 D．減小、增大。
10. 在溫度一定的條件下，做“研究決定電阻大小因素”的實驗時，采用了　　　　 的方法，即每次選用兩根合適的導線，測出通過它們的電流，然后進行比較得出結論。下表給出了實驗中所用到的導線的情況。
導體代號
A
B
C
D
E
F
G
材料
錳銅
鎢
鎳鉻絲
錳銅
鎢
錳銅
鎳鉻絲
長度
1.0
0.5
1.5
1.0
1.2
1.5
0.5
橫截面積2
3.2
0.8
1.2
0.8
1.2
1.2
1.2





⑵ 為了研究導線電阻與材料是否有關，應選用的兩根導線是　　 　　。
⑵為了研究導線電阻與長度是否有關，應選擇的兩根導線是　　　 　 。
⑶為了研究導體電阻與橫截面積是否有關，應選擇的兩根導線是　　　 　　。

參考答案：
1.材料 長度 橫截面積 性質 2. 越大 越小 3.電阻線、滑片、瓷筒、絕緣 4.電阻率、長度、電流 5. 0~100Ω、允許通過的最大電流為1A 6. 6110 7. 變阻器、電阻



鞏固提高
1．有甲、乙、丙、丁四根導線，其中甲、乙、丙三根是銅線，丁是鎳鉻合金線。甲、乙導線粗細相同，甲比乙短、乙、丙兩導線長短一樣，乙比丙粗，丙、丁長短粗細相同，則四根導線按其電阻大小排列是( )
A．R甲＞R乙＞R丙＞R丁 B．R?。綬丙＞R乙＞R甲
C．R丙＞R乙＞R甲＞R丁 D．R乙＞R?。綬甲＞R丙
2．為了改變一根導線電阻的大小，下列方法中肯定不能達到目的的是（ ）
A．將導線拉長后使用 B．將導線對折后使用
C． 給導線加熱 D．改變導線中的電流
3．質量相等的銅絲和鋁絲，它們的橫截面積相等，則二者電阻大小比較( )
A．銅絲電阻較大 B．鋁絲電阻較大
C．銅絲和鋁絲電阻可能一樣大 D．無法判斷誰的電阻較大
4下列說法中正確的是( )
A．導體中沒有電流通過時，電阻為零
B．導體中通過的電流越大，其對電流的阻礙作用越大，電阻越大
C．導體中通過的電流越小，其對電流的阻礙作用越大，電阻越小
D．導體的電阻跟導體中有無電流和電流的大小無關
5．當溫度一定時，比較兩根銅制導線電阻的大小，下列說法中正確的是( )
A．長導線的電阻一定大 B．粗細相同，長導線的電阻一定大
C．細導線的電阻一定大 D．粗細相同，短導線的電阻一定大
6．下列說法正確的是（ ）
A．電阻表示導體對電流阻礙作用的大小，當導體中無電流通過時，導體就無電阻
B．通過導體的電流越小，導體的電阻越大
C．導體兩端的電壓越大，導體的電阻越大
D．一白熾燈泡的燈絲電阻正常發光時的電阻比不發光時的大
7．同種材料組成的四根導線，R1＜R2＜R3＜R4，如果它們的長度相等，橫截面積最大的是： ，如果它們的橫截面積相等，則電阻線的長度最長的是： 　　　　 。
8．將一根粗細均勻的導線均勻拉長，它的電阻變 　 ，這是因?yàn)槠? 變大， 變小了。

9．如圖9所示．如果把A、C兩個接線柱與電路連接，當滑片P向左移時，變阻器接入電路部分的電阻值變 　　 ；如果只接入 　　　　 兩個接線柱，相當于把一個定值電阻接入電路。




　
圖9 圖10
10．一位同學設計了一個風力測定儀，如圖10所示，O是轉動軸，OC是金屬桿，下面連接著一塊受風板．無風時OC是豎直的，風越強，OC桿偏轉的角度越大．AB是一段圓弧形電阻，P點是金屬桿與圓弧形電阻相接觸的點，電路中接有一個小燈泡，測風力時，閉合開關S即可．通過分析可知：金屬桿OC與弧形電阻AB組合在一起相當于一個 ，觀察小燈泡的 可以粗略地知道風力的大?。?br /> 11．根據下表中數據回答：安裝家庭電路取用導線時，應從銅線和鐵線中，選用　　　　　　線。制作一個滑動變阻器，選擇電阻線材料時，應從錳銅合金和鎳鉻合金中，選用_____　　　　___。





12．在用滑動變阻器改變燈泡亮度的實驗中，對于連接實驗電路的注意事項，不必要的一點是（ ）
A．連入變阻器時，應使滑片位于變阻器值最大的位置
B．開關、電流表應接在靠近電源電流流出的一端
C．連接電路時，應先將開關斷開
D．電流表應與燈泡串聯，并使它的“+”接線柱，靠近電源的“+”極一端
13．一根鋁導線的電阻為R，現在要使它接入電路中后電阻大于R，可采取的措施有（ 　 ）
A．減小這根導線兩端的電壓或者增大通過它的電流
B．將這根導線拉長后接入電路
C．將這根導線對折后接入電路
D．用長短粗細都相同的銅導線代替鋁導線接入電路
14．把甲、乙兩段電阻線接在相同的電壓下，甲線中的電流大于乙線中的電流，忽略溫度的影響，下列判斷中錯誤的是( )
A．當它們材料、粗細都相同時，甲線長乙線短
B．當它們材料、長度都相同時，甲線粗乙線細
C．當它們長度、粗細都相同時，兩線的材料一定不同
D．甲、乙兩電阻線的材料、長短、粗細不可能完全相同

15．有兩只定值電阻，上面分別標有“2A 10Ω”和“1A 5Ω”的字樣，若將它們串聯在電路中使用，則電路中允許通過的最大電流為（　?。?br /> A． 1A B．2A C． 3A D． 不能確定
16．圖所示的各種電路，同種元件的參數均相等，能利用滑動變阻器調節電燈從最亮到熄滅的電路是（　　）






17．如圖所示，是練習使用滑動變阻器改變燈泡亮度的未完成電路，請用筆畫線代替導線完成電路連接。要求：燈L1和L2并聯，開關同時控制兩燈，滑動變阻器只控制L1的亮度，導線不能交叉。







18．在一次實驗中需要測量小燈泡兩端的電壓和通過它的電流。聰明而粗心的小剛連接了如圖6-30所示的電路。同組的小林發現有錯誤，主張拆了以后重新連接，可是時間來不及了，小剛眼珠一轉，在圖示的電路中只增加了一根導線，電路就正常工作了。
（1）如果閉合圖中所示電路的開關，電壓表示數、電流表示數情況如何？小燈泡發光情況怎樣？
（2）在圖中畫出小剛連接的那根導線。(用虛線表示)












參考答案：
1．B　　2．D 3．B　　4．D 　5．B 　6．D 　7．R1、R4； 8．大、長度、橫截面積；
9．小、AB　　10．滑動變阻器、亮度　　11．銅、鎳鉻合金　　12．B 　13．B 　14．B 　15．A 16．D 　17．圖略　　18．（1）電壓表有示數、電流表無示數、小燈泡不發光 （2）圖略


1．滑動變阻器主要是由金屬桿、________、________、________等部分構成，密繞在瓷筒上的每圈電阻線之間都是__________的。
2．滑動變阻器是用__________較大的合金線制成的，這種合金線又叫電阻線。改變電阻線在電路中的__________，就可以逐漸改變連入電路的電阻大小，從而逐漸改變電路中的_________大小。
3．某滑動變阻器標有“100Ω，5A”字樣。它表示這變阻器的電阻變化范圍是__________，允許通過的電流最大值是__________。
4．圖1所示是一種調節收音機音量兼開關的調節器，它實際上是一個旋鈕型變阻器．若接線片A、B巳接入了電路，則順時針轉動旋鈕觸片時，收音機的音量將變 ．
圖2
圖1



5．一位同學設計了一個風力測定儀，如圖2所示，O是轉動軸，OC是金屬桿，下面連接著一塊受風板．無風時OC是豎直的，風越強，OC桿偏轉的角度越大．AB是一段圓弧形電阻，P點是金屬桿與圓弧形電阻相接觸的點，電路中接有一個小燈泡，測風力時，閉合開關S即可．通過分析可知：金屬桿OC與弧形電阻AB組合在一起相當于一個 ，觀察小燈泡的 可以粗略地知道風力的大?。?br /> 6．滑動變阻器的滑片P滑動時，接入電路的電阻發生變化的原因是( )
A．加在電阻絲兩端的電壓發生變化 B．電阻絲橫截面積發生變化
C．連入電路的電阻絲長度發生變化 D．通過變阻器的電流強度發生變化
P
圖3
7．如圖3，要使滑動變阻器的滑片P向右移動時，電阻變大，應選擇的接線柱是（ ）
A．A、D B．B、C C．A、B D．C、D
8．在用滑動變阻器改變燈泡亮度的實驗中，對于連接實驗電路的注意事項，不必要的一點是（ ）
A．連入變阻器時，應使滑片位于變阻器值最大的位置
B．開關、電流表應接在靠近電源電流流出的一端
C．連接電路時，應先將開關斷開
D．電流表應與燈泡串聯，并使它的“+”接線柱，靠近電源的“+”極一端
9．關于電阻，下列說法錯誤的是（ ）
A．電阻表示導體對電流的阻礙作用
B．導體的電阻與導體的材料、長度、橫截面積有關
C．導體的電阻與導體兩端的電壓成正比，與導體中的電流成反比
D．導體的電阻是導體本身的性質，與是否通電無關
10．一根鋁導線的電阻為R，現在要使它接入電路中后電阻大于R，可采取的措施有（ ）
A．減小這根導線兩端的電壓或者增大通過它的電流
B．將這根導線拉長后接入電路
C．將這根導線對折后接入電路
D．用長短粗細都相同的銅導線代替鋁導線接入電路
11．把甲、乙兩段電阻線接在相同的電壓下，甲線中的電流大于乙線中的電流，忽略溫度的影響，下列判斷中錯誤的是( )
A．當它們材料、粗細都相同時，甲線長乙線短
B．當它們材料、長度都相同時，甲線粗乙線細
C．當它們長度、粗細都相同時，兩線的材料一定不同
D．甲、乙兩電阻線的材料、長短、粗細不可能完全相同
12．有兩只定值電阻，上面分別標有“2A 10Ω”和“1A 5Ω”的字樣，若將它們串聯在電路中使用，則電路中允許通過的最大電流為（　?。?br /> A． 1A B．2A C． 3A D． 不能確定
13．設計題：如圖5所示，有燈泡L1、L2，開關S，電源，電壓表、電流表，滑動變阻器和導線若干，要求：L1、L2并聯，開關控制整個電路，電流表測總電流，電壓表測L1的電壓，滑動變阻器改變通過L2的電流。請畫出電路圖并連接實物圖。
L1
L2
S









圖5



14．小強學習了滑動變阻器的使用方法后，想利用如圖6所示的器材設計一個可以控制電鈴聲音大小的電路，請你協助他完成下列任務：
（1）連接好實物圖；
（2）畫好正確連接后的電路圖；
（3）如果要使電鈴的聲音越來越響，針對你所設計的電路，說明應該如何調節滑動變阻器.
圖6















參考答案
1．電阻絲、瓷筒、接線柱、絕緣；　　2．電阻率、長度、電流；　　3．0～100Ω、3A；　　4．??；
5．滑動變阻器、亮度　　6．C 　　7．B　 8．B 　9．C 　10．B 　11．A 　12．A
L1
L2
S
13．如圖9所示








圖9
14．(1)如圖10 ; (2)如圖11; (3)向左調節滑片
S
S
圖10
圖11








_________________________________________________________________________________
_________________________________________________________________________________

1．如圖6－16所示，將滑動變阻器連入電路，當滑片P向A端移動時，使電路中的電阻變小，則應該連接的接線柱 ( )
A．A和B B．A和C C．B和C D．B和D
2．兩個滑動變阻器如圖6－17所示串聯起來，M、N兩個接線柱接入電路，為使這兩只滑動變阻器接入電路的總電阻最大，則兩滑片的位置應為 ( )
A．P1和P2都放在最右端 B．P1和P2都放在最左端
C．P1放在最左端，P2放在最右端 D．P1放在最右端，P2放在最左端

圖6－16 圖6－17 圖6－18
3．如圖6－18表示一種自動測定油箱內油面高度的裝置，當油面上升時，則 ( )
A．接入電路中的電阻減小，油量表示數變大
B．接入電路中的電阻變大，油量表示數變小
C．接入電路中的電阻減小，油量表示數變小
D．接入電路中的電阻變大，油量表示數不變
4．某技術質量監督部門對市場上的電線產品進行抽查，發現有一個品牌電線中的銅芯直徑明顯比電線規格上標定的直徑要小，引起電阻偏大。從影響導體電阻大小的因素來分析，造成這種電線不符合規格的主要原因是 　　　　　　　　　　　　　　 ( )
A．電線的長度 　　　　　　　　　　　B．電線的橫截面積
C．電線的材料 　　　　　　　　　　　D．電線的溫度
5．導體對電流的________作用的大小用電阻來表示。
6．1.5MΩ＝________kΩ＝________Ω。480Ω________kΩ＝________MΩ。
7．導體的電阻是導體本身的一種________，它的大小決定于導體的________、________和________，還跟________有關。
8．用同種材料制成長度相等的兩段導體A和B，導體A的橫截面積為0.5cm2，導線B橫截面積為5mm2，則A與B相比________的電阻小。
9．把一根均勻的金屬導線從中間剪斷，再將它們擰在一起當做一條導線用。則它的電阻將_______(填“變大”、“變小”或“不變”)，因?yàn)樗腳_______。
10．一條導線被均勻拉長后，它的電阻將________(填“變大”、“變小”或“不變”)，這是因?yàn)開_______變長，且________變小的緣故。
11．單位換算。
5V＝________MV 0.22kV＝________V 2×104V＝________kV
2mV＝________V 4.6×107Ω________MΩ 0.8kΩ＝________Ω
12．滑動變阻器是靠改變它連入電路的電阻線的____ ____來改變電阻，從而達到改變電路中的___ _____的原理制成的。
13．某變阻器銘牌上標有“20Ω 1A”字樣，表示此變阻器電阻的變化范圍是________，允許通過最大電流是________A。如圖6－19所示，分別確定下面三種情況下變阻器連入電路的電阻值：
(1)滑片P移到左端：R＝________Ω； (2)滑片P移到右端：R＝________Ω；
(3)滑片P移到中點：R＝________Ω。

圖6－19 圖6－20
14．圖6－20為滑動變阻器的結構示意圖。若滑片P向右移動時：
(1)當把C和B接入電路中時，連入電路的電阻絲的長度將________，接入電路的電阻將________；
(2)當把D、A接入電路時，若滑片P向右移動時：連入電路的電阻絲的長度將________，接入電路的電阻將________；
(3)當把A、B接入電路時，接入電路的電阻將________。
15．圖6－21中電阻箱，連入電路的電阻為_(kāi)_______Ω。
16．在圖6－22所示電路中，如果變阻器滑片P由A向B移動，通過燈泡的電流變大。導線E端應接在變阻器________接線柱上。

圖6－21 圖6－22
17．請指出如圖6－23所示的電路連接中的錯誤，并說出改正的方法。

18．在探究“導體的電阻跟哪些因素有關”時，老師和同學利用圖6－15所示的器材進行實驗。其中演示板上固定了四條金屬電阻絲，a、b、c三條長度均是1m，d的長度0.5m；a、b的橫截面積相同，材料不同；a、c的材料相同，但c的橫截面積大于a；a、d的材料和橫截面積都相同。
(1)在探究電阻跟橫截面積的關系時，可依次把導線夾M、N跟________兩根電阻絲接入電路，閉合開關，記下電流表的示數，分析比較這兩根金屬絲電阻的大小。可得結論________________。

圖6－15
(2)依次把M、N跟a、d的兩根電阻絲接入電路，閉合開關，電流表示數不同，分析比較a、d兩根金屬絲電阻的大小，可探究電阻跟________的關系，其結論是：________________。
(3)以上方法在研究物理問題時經常用到，被稱為控制變量法，試根據學過的物理知識，再列出一例用這種方法研究的問題：________________。
(4)隨著現代生活水平的提高，我們周?chē)碾娏υO(shè)備需要改造，即“增容”。有的是用較粗的鋁線替換原來較細的鋁導線，有的是用銅線替換原來鋁導線，聯系以上的實驗，說說你的看法。



參考答案：
1．B 2．C 3．A 4．B 5．阻礙 6．1.5×103；1.5×106；0.48；4.8×10－4
7．性質；長度；橫截面積；材料；溫度 8．A 9．變小；長度變短，橫截面積變大
10．變大；它的長度；橫截面積 11．5×10－6；220；20；2×10－3；46；800
12．長度；電流 13．0～20W；1A；0；20；10
14．(1)變短；變??；(2)變長；變大；(3)不變 15．7408W 16．B
17．滑動變阻器應該上下各一個接線柱接入電路
18．(1)a c；長度、材料相同時，導體的橫截面積越大的電阻越小
(2)長度；導體的材料、橫截面積相同時，長度越長的電阻越大
(3)研究壓力產生的效果與什么因素有關
(4)提示：考慮在長度、材料一定時，導體的電阻與橫截面積的有關；考慮在長度、橫截面積一定時，導體的電阻與材料的有關
