人教版九年級全冊第4節 變阻器優質ppt課件

這是一份人教版九年級全冊第4節 變阻器優質ppt課件，共30頁。PPT課件主要包含了學習目標，是怎么控制的呢，新課引入，新知探究，變阻器，滑動變阻器，1原理，2作用，3構造，C接AD等內容，歡迎下載使用。
1.能說出變阻器的構造、能畫出在電路中的符號，理解變阻器的工作原理。2.會把滑動變阻器正確連入電路來改變電路中電流及用電器兩端的電壓。
【重點】變阻器的原理及使用?！倦y點】根據要求正確連接與使用變阻器。
燈光的亮暗，風扇的快慢，聲音的強弱
知識點 變阻器

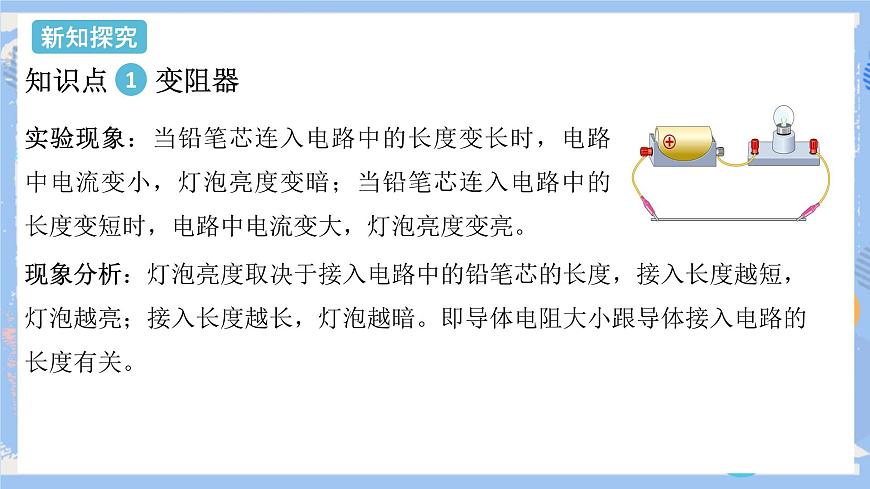

實驗現象：當鉛筆芯連入電路中的長度變長時，電路中電流變小，燈泡亮度變暗；當鉛筆芯連入電路中的長度變短時，電路中電流變大，燈泡亮度變亮。
現象分析：燈泡亮度取決于接入電路中的鉛筆芯的長度，接入長度越短，燈泡越亮；接入長度越長，燈泡越暗。即導體電阻大小跟導體接入電路的長度有關。

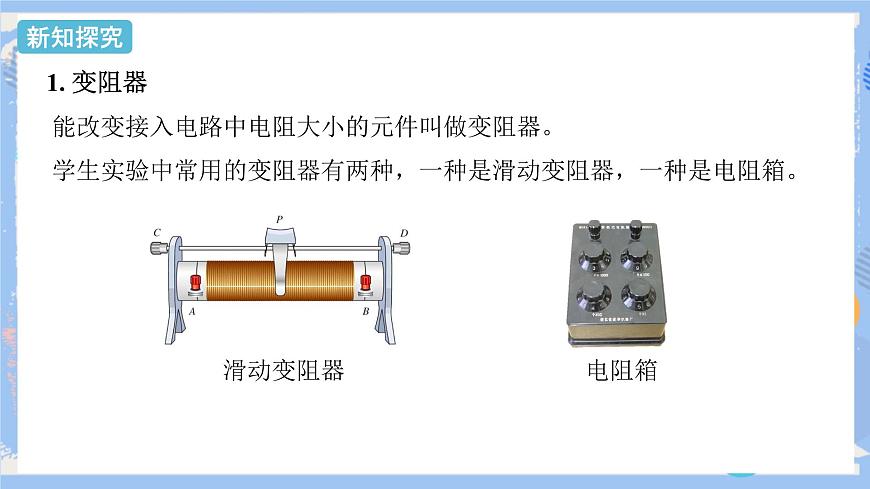

能改變接入電路中電阻大小的元件叫做變阻器。
學生實驗中常用的變阻器有兩種，一種是滑動變阻器，一種是電阻箱。

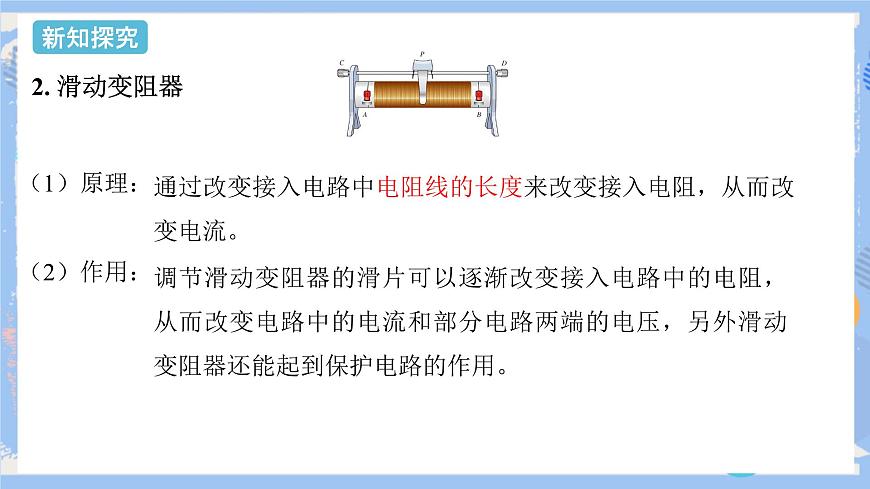

通過改變接入電路中電阻線的長度來改變接入電阻，從而改變電流。
調節滑動變阻器的滑片可以逐漸改變接入電路中的電阻，從而改變電路中的電流和部分電路兩端的電壓，另外滑動變阻器還能起到保護電路的作用。

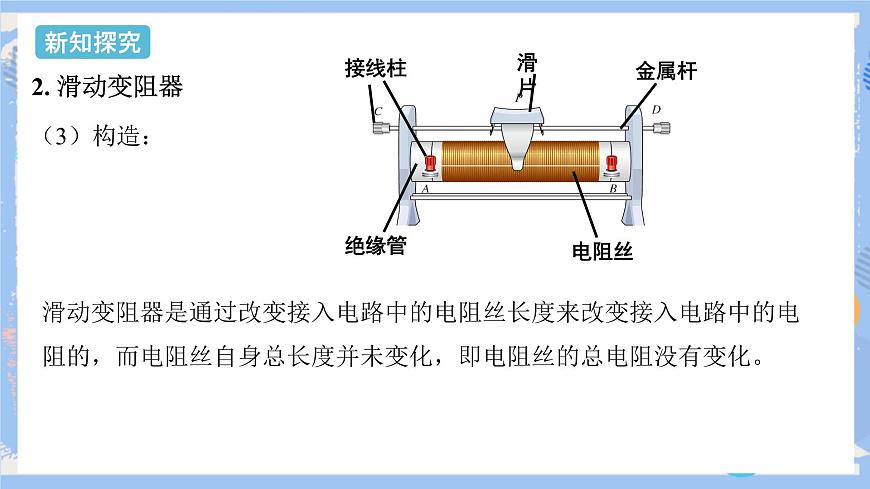

滑動變阻器是通過改變接入電路中的電阻絲長度來改變接入電路中的電阻的，而電阻絲自身總長度并未變化，即電阻絲的總電阻沒有變化。

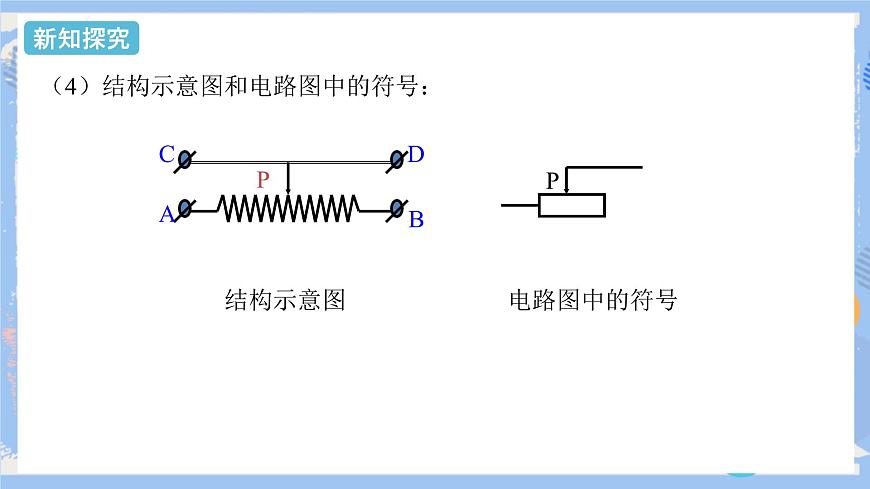

（4）結構示意圖和電路圖中的符號：
（5）銘牌上各數值的物理意義：
“1.5A”表示：_________________________________________?！?00Ω”表示：_______________________________。
該滑動變阻器允許通過的最大的電流是1.5A
該滑動變阻器的最大阻值是200歐
（6）滑動變阻器的連接方法
連接方法：串聯在電路上，一上一下原則，連接前將滑片放在阻值最大處。
連入電路中的電阻是AP段
連入電路中的電阻是BP段
電阻箱是一種可以調節電阻大小并且能夠顯示電阻阻值的變阻器，常見的電阻箱有兩種：旋鈕式電阻箱和插入式電阻箱，在電路中都用符號“ ”表示。
①使用方法：將電阻箱的兩個接線柱連入電路中，調節六個旋鈕，就能得到0～99999.9Ω的電阻值。
②讀數方法：將各旋鈕對應小三角對準的數字乘以面板上標記的倍數，然后將數值加在一起就是電阻箱連入電路中的阻值。
①使用方法：插入式電阻箱有兩個接線柱，接線柱之間有幾段電阻絲，電阻絲的上方有能插入或拔出的銅塞。拔出銅塞時，對應的那段電阻絲就接入了電路，插入銅塞時，對應的那段電阻絲就被短接，相當于沒有接入電路。
②讀數方法：每個插孔下的電阻絲的阻值都標在插孔旁邊。只要把未插入銅塞的插孔旁的數值加在一起，就是接入電路的電阻值。
如圖所示的電阻箱接入電路的電阻是 Ω。
知識點 練習使用變阻器
1. 實驗：用滑動變阻器改變小燈泡的亮度。
（1）實驗器材：電池組或?qū)W生電源一個，小燈泡和小燈座各一個，電流表，滑動變阻器，開關各一個，導線若干
①按上圖所示的電路圖連接實物圖，在連接過程中，開關始終處于斷開狀態，在閉合開關前將滑動變阻器的滑片置于阻值最大處。
②使滑片P處于a端，閉合開關，觀察小燈泡的亮度及電流表示數。
③使滑片由a端緩慢移向b端，觀察小燈炮亮度的變化及電流表示數的變化。
④再把滑片反向緩慢移回a端，觀察小燈炮亮度的變化及電流表示數的變化。
把滑動變阻器的滑片向b端移動時，電流表示數變大，小燈泡逐漸變亮；把滑動變阻器的滑片從b端向a端移動時，電流表示數變小，小燈泡逐漸變暗。
①用滑動變阻器改變小燈泡亮度，滑動變阻器應該與小燈泡串聯。
②當移動滑動變阻器的滑片使電路中的電阻變大（變?。r(shí)，電路中的電流變?。ㄗ兇螅?，小燈泡變暗（或亮）。
③滑動變阻器在實驗中起到改變電路中電流的作用，即限流作用。
2. 實驗：用滑動變阻器改變電阻兩端的電壓
①按照如圖所示的電路圖連接電路，電壓表測量電阻R兩端電壓，電流表測量串聯電路中的電流；
②調節滑動變阻器的滑片，使電阻R兩端的電壓逐漸變大，觀察電流表的示數變化情況是否與電壓表示數變化情況相同；
③換用不同的電阻接入電路（最好使電阻成倍數增加，），閉合開關，調節滑動變阻器滑片，嘗試使每次接入的定值電阻兩端的電壓不變。
當滑動變阻器連入電路中的電阻變大時，電路中的電流變小，定值電阻兩端的電壓變小，當滑動變阻器接入電路的電阻變小時，電路中的電流變大，定值電阻兩端電壓變大；
滑動變阻器不但能改變電路中電流大小，還能改變用電器兩端的電壓。
知識點 變阻器的應用
1. 滑動變阻器改變接入電路的電阻是靠（　?。〢．改變連入電路的材料來實現的B．改變連入電路中導線的長度來實現的C．改變連入電路中導線的橫截面積來實現的D．同時改變連入電路中導線的橫截面積和長度來實現的
2. 下圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向右滑動時，連入電路的電阻變小的是（　?。?br/>3. 如圖所示為某同學連接的電路，下列有關說法正確的是（　?。?br/>A．滑動變阻器與燈泡并聯B．滑動變阻器的滑片向右移動，燈泡亮度變暗C．滑動變阻器的滑片向右移動，燈泡亮度變亮D．滑動變阻器的滑片向右移動，燈泡亮度不變
4. 在滑動變阻器改變燈泡亮度的實驗中，甲組同學連接的電路如圖所示。
（1）甲組同學連接電路閉合開關，發現電流表的指針偏轉幅度較小，原因是_____________________。
（3）乙組同學按照電路圖連接實驗電路，當接完最后一根導線時燈泡立刻發出耀眼的光并很快熄滅。在實驗中有兩個操作不當之處：其中之一是滑動變阻器沒調到 端。（選填“a”或“b”）
（2）要使燈泡的亮度由暗變亮，應將滑動變阻器的滑片向 （選填“A”或“B”）端移動，此過程電流表的示數將 （選填“變大”、“變小”或“不變”）。
5. 在如圖所示的電路中，使滑動變阻器的滑片向左移動時，燈光變暗，請你用筆畫線代替導線將滑動變阻器連入電路。
