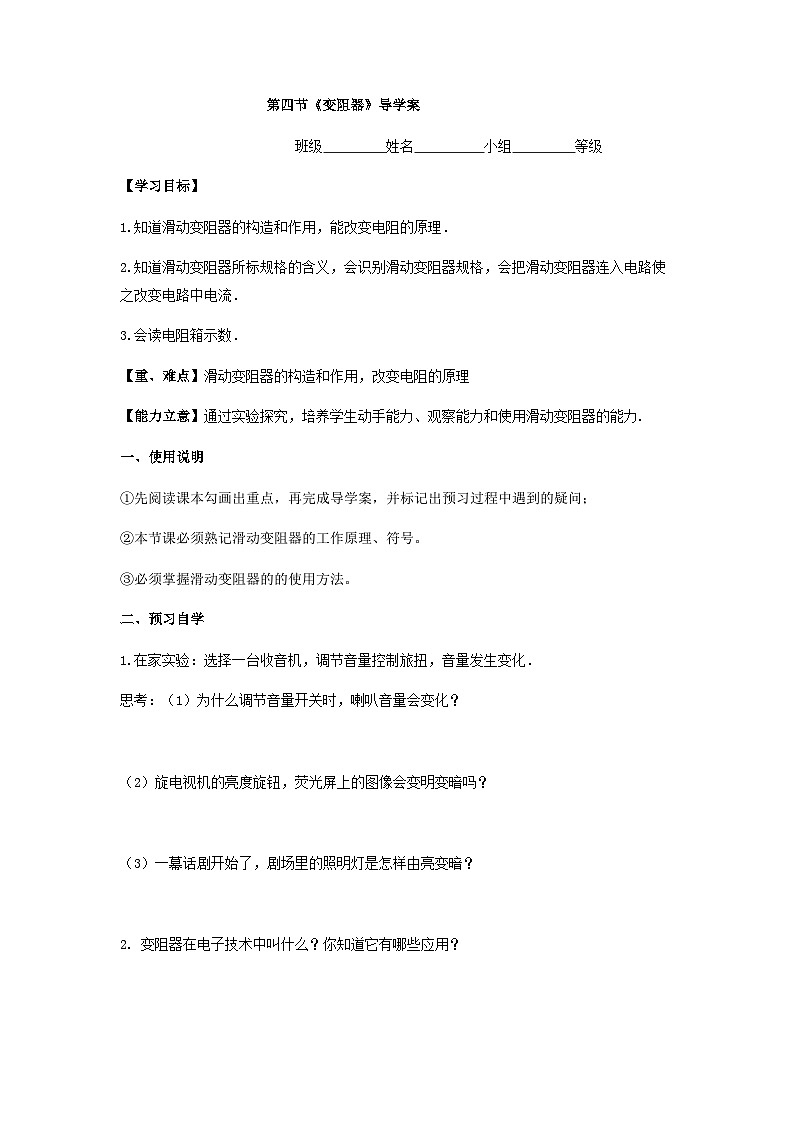

人教版九年級全冊第4節 變阻器導學案

這是一份人教版九年級全冊第4節 變阻器導學案，共4頁。學案主要包含了學習目標，重、難點，能力立意，我的疑問，課后鞏固等內容，歡迎下載使用。
【學習目標】
1.知道滑動變阻器的構造和作用，能改變電阻的原理．
2.知道滑動變阻器所標規格的含義，會識別滑動變阻器規格，會把滑動變阻器連入電路使之改變電路中電流．
3.會讀電阻箱示數．
【重、難點】滑動變阻器的構造和作用，改變電阻的原理
【能力立意】通過實驗探究，培養學生動手能力、觀察能力和使用滑動變阻器的能力.
一、使用說明
①先閱讀課本勾畫出重點，再完成導學案，并標記出預習過程中遇到的疑問；
②本節課必須熟記滑動變阻器的工作原理、符號。
③必須掌握滑動變阻器的的使用方法。
二、預習自學
1.在家實驗：選擇一臺收音機，調節音量控制旅扭，音量發生變化．
思考：（1）為什么調節音量開關時，喇叭音量會變化？
（2）旋電視機的亮度旋鈕，熒光屏上的圖像會變明變暗嗎？
（3）一幕話劇開始了，劇場里的照明燈是怎樣由亮變暗？
2. 變阻器在電子技術中叫什么？你知道它有哪些應用？

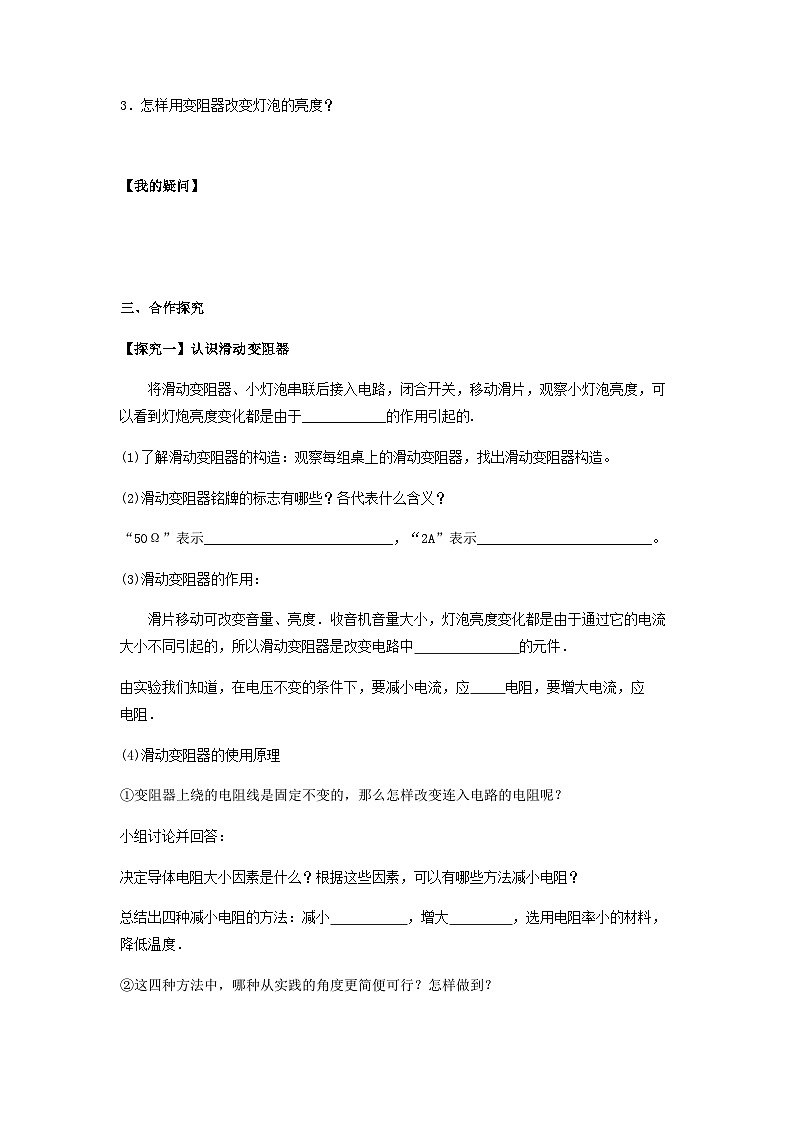

3．怎樣用變阻器改變燈泡的亮度？
【我的疑問】
三、合作探究
【探究一】認識滑動變阻器
將滑動變阻器、小燈泡串聯后接入電路，閉合開關，移動滑片，觀察小燈泡亮度，可以看到燈炮亮度變化都是由于____________的作用引起的.
(1)了解滑動變阻器的構造：觀察每組桌上的滑動變阻器，找出滑動變阻器構造。
(2)滑動變阻器銘牌的標志有哪些？各代表什么含義？
“50Ω”表示___________________________，“2A”表示_________________________。
(3)滑動變阻器的作用：
滑片移動可改變音量、亮度．收音機音量大小，燈泡亮度變化都是由于通過它的電流大小不同引起的，所以滑動變阻器是改變電路中 的元件．
由實驗我們知道，在電壓不變的條件下，要減小電流，應 電阻，要增大電流，應 電阻．
(4)滑動變阻器的使用原理
①變阻器上繞的電阻線是固定不變的，那么怎樣改變連入電路的電阻呢？
小組討論并回答：
決定導體電阻大小因素是什么？根據這些因素，可以有哪些方法減小電阻？
總結出四種減小電阻的方法：減小 ，增大 ，選用電阻率小的材料，降低溫度．
②這四種方法中，哪種從實踐的角度更簡便可行？怎樣做到？
③動手實驗：（參照69頁圖16.4-1）當金屬夾在鉛筆芯上滑動時，觀察燈光的亮度。
討論：這個裝置起什么作用？有什么優缺點？
概括上述分析，滑動變阻器原理是通過移動滑片與電阻線的接觸點來改變連入電路中電阻線的
來改變電阻，從而改變電流的．根據上述分析，簡單地說滑動變阻器就是一個帶可滑動滑片的電阻，作為一個重要電學元件可用符號 表示，其結構可以簡單示意為

(5)滑動變阻器使用
小組討論：如何正確使用滑動變阻器？如右圖所示，當將導線分別
接在AB、CD、AD、AC、BC、BD兩個接續柱時，向不同的方向移動
滑片，觀察燈的亮度和電流表的示數，總結滑動變阻器的連線方
法，并總結出如何判定電阻值大小的變化規律。
【探究二】認識電阻箱
自學教材中有關電阻箱內容并思考電阻箱怎么讀數？
【我的疑問】
【課后鞏固】
1.滑動變阻器的滑片P滑動時，接入電路的電阻發生變化的原因是( )
A．加在電阻絲兩端的電壓發生變化 B．電阻絲橫截面積發生變化
C．連入電路的電阻絲長度發生變化
D．通過變阻器的電流強度發生變化
2.在如圖所示的電路中,用滑動變阻器調節燈的亮度,若要求滑片P向右端滑動時燈逐漸變暗,則下列接法正確的是( )
A.M接C,N接B B.M接A,N接B
C.M接C,N接D D.M接A,N接D
3.如圖所示的電路,電源電壓保持不變，閉合開關,當滑動變阻器的滑片向右滑動時,下列分析正確的是( )
A.燈泡變亮,電流表的示數變大 B.燈泡變暗,電流表的示數變小
C.燈泡亮度不變,電流表的示數變大 D.燈泡亮度不變,電流表的示數變小
4.收音機上的“音量Vlume”旋鈕,能夠控制聲音的響度。它的實質是一個( )
A.電流表 B.電壓表 C.變阻器 D.開關
5. 如圖所示的滑動變阻器是通過改變_________來改變電路中電阻的?；瑒?dòng)變阻器的“銘牌”上有兩個重要數據,是選用滑動變阻器的依據。如“50Ω 1.5 A”,表示的物理意義：“50Ω”表示該電阻 ,“1.5 A”表示___________________________是1.5 A。
6.用滑動變阻器改變小燈泡的亮度：
(1)實驗室中有一銘牌上標有“20Ω 2A”字樣的滑動變阻器，如下左圖所示.若要把它其中的兩個接線柱連接到電路中去，共有_______種接法；“20Ω”指的是________接線柱間的電阻值，“2A”指的是______________________________________________.
(2)現再給電源、小燈泡、開關各一個，導線若干，請?jiān)谙掠覉D中用筆畫線代替導線連接電路，要求滑動變阻器的滑片向右移燈泡變暗。
(3)如果你還想知道電路中電流值的改變情況，需在電路中再_____聯一個電流表，并增加_____根導線.
