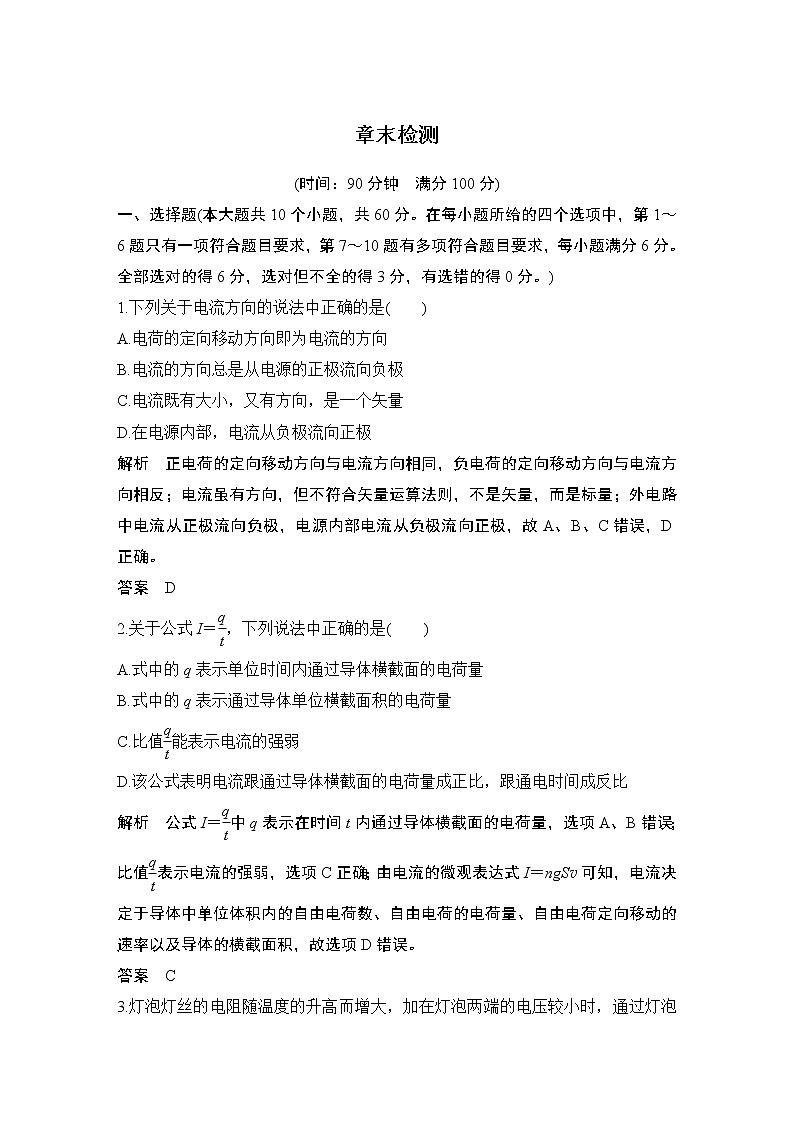

一、選擇題(本大題共10個小題，共60分。在每小題所給的四個選項中，第1～6題只有一項符合題目要求，第7～10題有多項符合題目要求，每小題滿分6分。全部選對的得6分，選對但不全的得3分，有選錯的得0分。)
1.下列關于電流方向的說法中正確的是( )
A.電荷的定向移動方向即為電流的方向
B.電流的方向總是從電源的正極流向負極
C.電流既有大小，又有方向，是一個矢量
D.在電源內部，電流從負極流向正極
解析 正電荷的定向移動方向與電流方向相同，負電荷的定向移動方向與電流方向相反；電流雖有方向，但不符合矢量運算法則，不是矢量，而是標量；外電路中電流從正極流向負極，電源內部電流從負極流向正極，故A、B、C錯誤，D正確。
答案 D
2.關于公式I＝eq \f(q,t)，下列說法中正確的是( )
A.式中的q表示單位時間內通過導體橫截面的電荷量
B.式中的q表示通過導體單位橫截面積的電荷量
C.比值eq \f(q,t)能表示電流的強弱
D.該公式表明電流跟通過導體橫截面的電荷量成正比，跟通電時間成反比
解析 公式I＝eq \f(q,t)中q表示在時間t內通過導體橫截面的電荷量，選項A、B錯誤；比值eq \f(q,t)表示電流的強弱，選項C正確；由電流的微觀表達式I＝ngSv可知，電流決定于導體中單位體積內的自由電荷數、自由電荷的電荷量、自由電荷定向移動的速率以及導體的橫截面積，故選項D錯誤。
答案 C

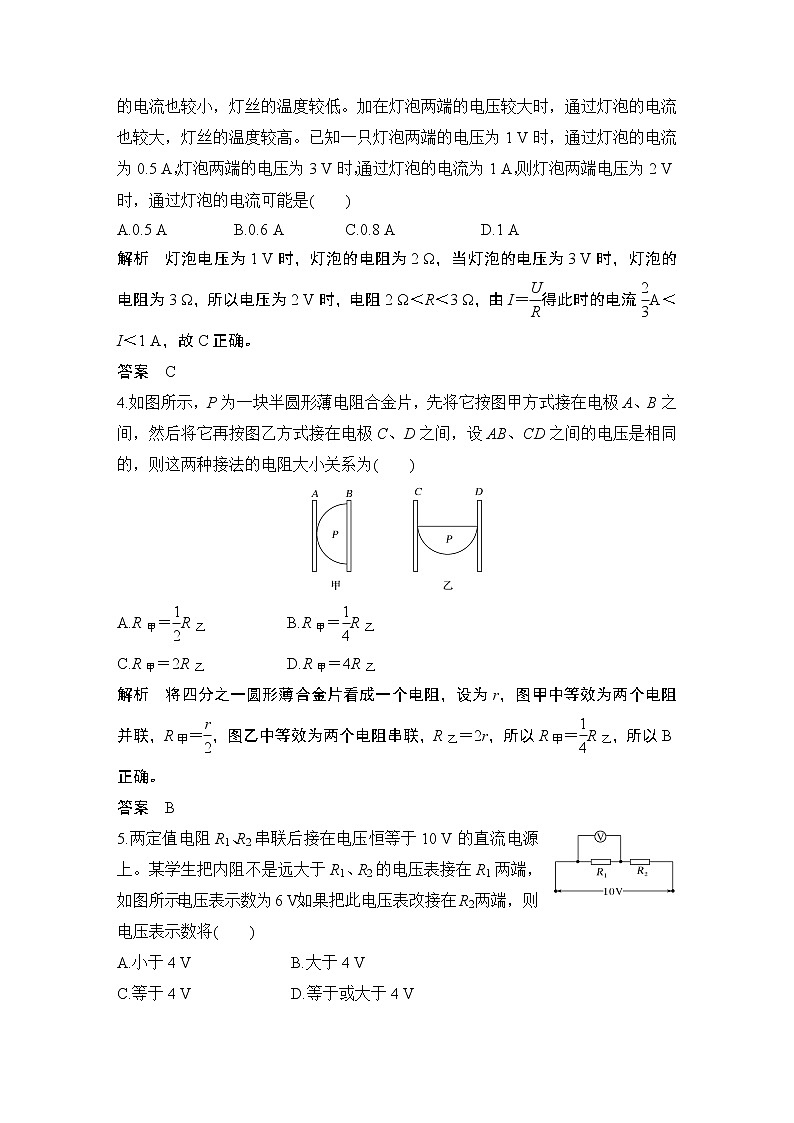

3.燈泡燈絲的電阻隨溫度的升高而增大，加在燈泡兩端的電壓較小時，通過燈泡的電流也較小，燈絲的溫度較低。加在燈泡兩端的電壓較大時，通過燈泡的電流也較大，燈絲的溫度較高。已知一只燈泡兩端的電壓為1 V時，通過燈泡的電流為0.5 A，燈泡兩端的電壓為3 V時，通過燈泡的電流為1 A，則燈泡兩端電壓為2 V時，通過燈泡的電流可能是( )
A.0.5 A B.0.6 A C.0.8 A D.1 A
解析 燈泡電壓為1 V時，燈泡的電阻為2 Ω，當燈泡的電壓為3 V時，燈泡的電阻為3 Ω，所以電壓為2 V時，電阻2 Ω＜R＜3 Ω，由I＝eq \f(U,R)得此時的電流eq \f(2,3)A＜I＜1 A，故C正確。
答案 C
4.如圖所示，P為一塊半圓形薄電阻合金片，先將它按圖甲方式接在電極A、B之間，然后將它再按圖乙方式接在電極C、D之間，設AB、CD之間的電壓是相同的，則這兩種接法的電阻大小關系為( )
A.R甲＝eq \f(1,2)R乙 B.R甲＝eq \f(1,4)R乙
C.R甲＝2R乙 D.R甲＝4R乙
解析 將四分之一圓形薄合金片看成一個電阻，設為r，圖甲中等效為兩個電阻并聯，R甲＝eq \f(r,2)，圖乙中等效為兩個電阻串聯，R乙＝2r，所以R甲＝eq \f(1,4)R乙，所以B正確。
答案 B
5.兩定值電阻R1、R2串聯后接在電壓恒等于10 V的直流電源上。某學生把內阻不是遠大于R1、R2的電壓表接在R1兩端，如圖所示，電壓表示數為6 V。如果把此電壓表改接在R2兩端，則電壓表示數將( )
A.小于4 V B.大于4 V
C.等于4 V D.等于或大于4 V

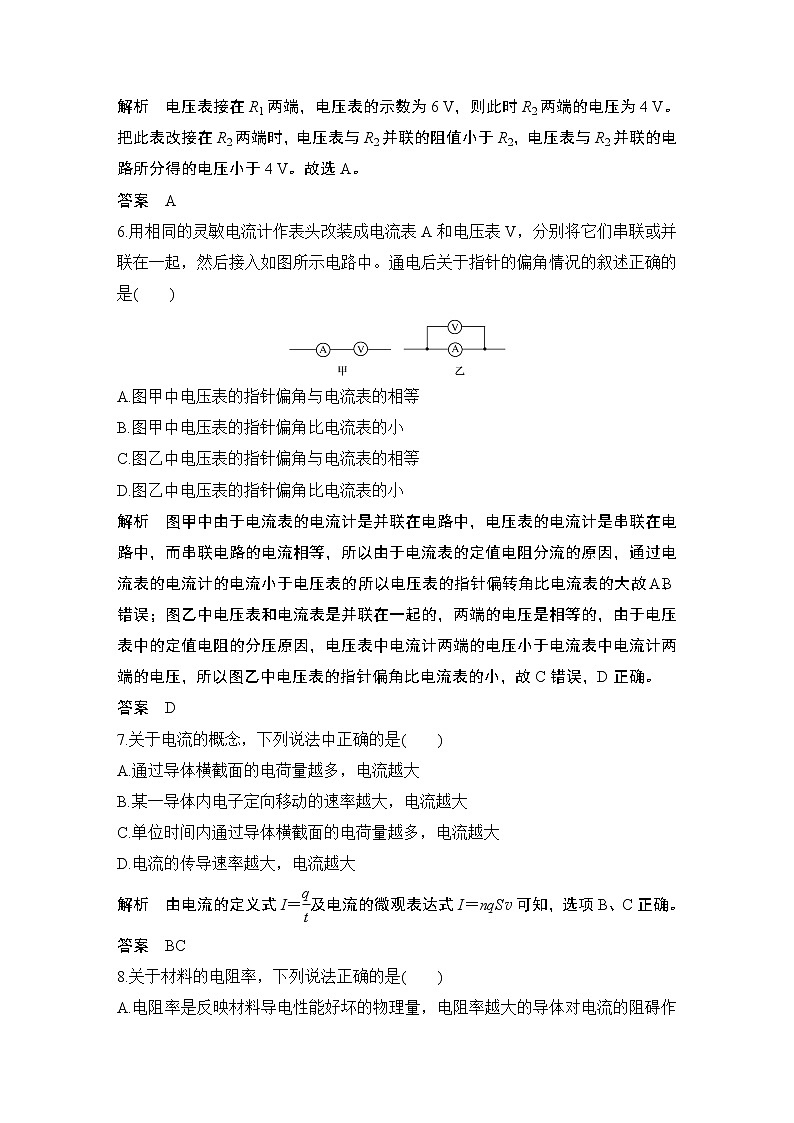

解析 電壓表接在R1兩端，電壓表的示數為6 V，則此時R2兩端的電壓為4 V。把此表改接在R2兩端時，電壓表與R2并聯的阻值小于R2，電壓表與R2并聯的電路所分得的電壓小于4 V。故選A。
答案 A
6.用相同的靈敏電流計作表頭改裝成電流表A和電壓表V，分別將它們串聯或并聯在一起，然后接入如圖所示電路中。通電后關于指針的偏角情況的敘述正確的是( )
A.圖甲中電壓表的指針偏角與電流表的相等
B.圖甲中電壓表的指針偏角比電流表的小
C.圖乙中電壓表的指針偏角與電流表的相等
D.圖乙中電壓表的指針偏角比電流表的小
解析 圖甲中由于電流表的電流計是并聯在電路中，電壓表的電流計是串聯在電路中，而串聯電路的電流相等，所以由于電流表的定值電阻分流的原因，通過電流表的電流計的電流小于電壓表的，所以電壓表的指針偏轉角比電流表的大，故A、B錯誤；圖乙中電壓表和電流表是并聯在一起的，兩端的電壓是相等的，由于電壓表中的定值電阻的分壓原因，電壓表中電流計兩端的電壓小于電流表中電流計兩端的電壓，所以圖乙中電壓表的指針偏角比電流表的小，故C錯誤，D正確。
答案 D
7.關于電流的概念，下列說法中正確的是( )
A.通過導體橫截面的電荷量越多，電流越大
B.某一導體內電子定向移動的速率越大，電流越大
C.單位時間內通過導體橫截面的電荷量越多，電流越大
D.電流的傳導速率越大，電流越大
解析 由電流的定義式I＝eq \f(q,t)及電流的微觀表達式I＝nqSv可知，選項B、C正確。
答案 BC
8.關于材料的電阻率，下列說法正確的是( )
A.電阻率是反映材料導電性能好壞的物理量，電阻率越大的導體對電流的阻礙作用越大
B.金屬的電阻率隨溫度的升高而增大
C.銀材料的電阻率比錳銅合金的電阻率小
D.金屬絲拉長為原來的兩倍，電阻率變?yōu)樵瓉?lái)的兩倍
解析 電阻率大表明材料的導電性能差，不能表明對電流的阻礙作用一定大，因?yàn)殡娮璨攀欠从硨?dǎo)體對電流阻礙作用大小的物理量，而電阻除跟電阻率有關外還跟導體的長度、橫截面積有關，A錯誤；金屬材料的電阻率隨溫度升高而增大，B正確；錳銅合金的電阻率比銀材料的電阻率大，C正確；電阻率是材料本身的一種電學特性，與導體的長度、橫截面積無關，D錯誤。
答案 BC
9.一個T型電路如圖所示，電路中的電阻R1＝1 Ω，R2＝12 Ω，R3＝4 Ω，另有一測試電源，電源提供的電壓為10 V，內阻忽略不計，則( )
A.當cd端短路時，ab之間的等效電阻是4 Ω
B.當ab端短路時，cd之間的等效電阻是4 Ω
C.當ab兩端接通測試電源時，cd兩端的電壓為8 V
D.當cd兩端接通測試電源時，ab兩端的電壓為8 V
解析 當cd端短路時，ab間電路的結構是：電阻R2、R3并聯后與R1串聯，等效電阻為R＝eq \f(R2R3,R2＋R3)＋R1＝eq \f(12×4,16) Ω＋1 Ω＝4 Ω，故A正確；當ab端短路時，cd之間電路結構是：電阻R1、R3并聯后與R2串聯，等效電阻為R＝eq \f(R1R3,R1＋R3)＋R2＝eq \f(1×4,5) Ω＋12 Ω＝12.8 Ω，故B錯誤；當ab兩端接通測試電源時，cd兩端的電壓等于電阻R3兩端的電壓，為U3＝eq \f(R3,R1＋R3)E＝eq \f(4,5)×10 V＝8 V，故C正確；當cd兩端接通測試電源時，ab兩端的電壓等于電阻R3兩端的電壓，為U3＝eq \f(R3,R2＋R3)E＝eq \f(4,12＋4)×10 V＝2.5 V，故D錯誤。
答案 AC
10.在如圖所示的電路中，閉合開關時，燈不亮，已經確定是燈泡斷路或短路引起的，在不能拆開電路的情況下(開關可閉合，可斷開)，現用一個多用電表的直流電壓擋、直流電流擋和歐姆擋分別對故障電路作了如下檢查并作出判斷(如下表所示)：
以上操作和判斷正確的是( )
A.1 B.2 C.3 D.4
解析 選直流電壓擋時，紅、黑表筆分別接高、低電勢點，若指針偏轉，說明a、b兩點有電壓，其他地方完好而a、b之間有斷路；若指針不偏轉，說明a、b兩點電勢相等，a、b之間必短路，1正確；選直流電流擋時，由于電流表內阻很小，當燈屬于斷路故障時，電路中電流可能較大，因此可能燒壞電流表或電源等。故一般不選用電流擋進行故障檢測，2錯誤；選歐姆擋時，已啟用歐姆表內電源，必須將外電路電源斷開，故3錯誤；而4顯然正確，故選項A、D正確。
答案 AD
二、非選擇題(本大題共4個小題，共40分。寫出必要的文字說明和具體的解題步驟)
11.(8分)在測定金屬絲的電阻率的實驗中，可供選用的器材如下：
待測金屬絲：Rx(阻值約4 Ω，額定電流約0.5 A)；
電壓表：V(量程3 V，內阻約3 kΩ)；
電流表：A1(量程0.6 A，內阻約0.2 Ω)；
A2(量程3 A，內阻約0.05 Ω)；
電源：E1(電源電壓為3 V)；
E2(電源電壓為12 V)；
滑動變阻器：R(最大阻值約20 Ω)；
螺旋測微器；毫米刻度尺；開關S；導線。
(1)用螺旋測微器測量金屬絲的直徑，示數如圖所示，讀數為_(kāi)_______mm。
(2)若滑動變阻器采用限流式接法，為使測量盡量精確，電流表應選__________，電源應選________(均填器材代號)，在虛線框中畫出電路原理圖。
解析 (1)螺旋測微器的讀數為：
1.5 mm＋27.8×0.01 mm＝1.778 mm。
(2)在用伏安法測電阻的實驗中，為使測量盡量精確，則電流表、電壓表指針需達到半偏以上，又因待測金屬絲的額定電流約0.5 A，所以電流表選A1，電源選E1即可。Rx阻值較小，電流表A1應用外接法，電路原理圖如圖所示。
答案 (1)1.778(1.776～1.779均正確) (2)A1 E1 電路原理圖見解析圖
12.(8分)某學生用多用電表測電阻，使用的實驗器材有多用電表、電壓表、滑動變阻器及若干導線。
甲
乙
(1)先將多用電表?yè)跷徽{(diào)到電阻“×100”擋，再將紅表筆和黑表筆________，調整________，使指針指向“0 Ω”。
(2)再將調節好的多用電表紅表筆和圖甲中的________(填“1”或“2”)端相連，黑表筆連接另一端。將滑動變阻器的滑片滑到適當位置，歐姆表的讀數如圖乙所示，則被測電阻為_(kāi)_______kΩ。
(3)圖甲中的電壓表有兩個量程(0～3 V，內阻為R1；0～15 V，內阻為R2)，則R1________R2(填“>”“＝”或“
