考點1：電場強度的理解和計算
1．電場的性質
（1）唯一性：電場中某點的電場強度E是唯一的，是由電場本身的特性(形成電場的電荷及空間位置)決定的，與是否放入試探電荷、放入電荷的電性、電荷量的多少均無關。電場中不同的地方，電場強度一般是不同的。
（2）矢量性：電場強度描述了電場的強弱，是矢量，其方向與在該點的正電荷所受電場力的方向相同，與在該點的負電荷所受電場力的方向相反。
2．E＝eq \f(F,q)與E＝keq \f(Q,r2)的比較
【例1】把一個電荷量q＝－10－6C的試探電荷，依次放在正點電荷Q周圍的A、B兩處，如圖所示，受到的電場力大小分別是FA＝5×10－3 N，F(xiàn)B＝3×10－3 N。
（1）畫出試探電荷在A、B兩處的受力方向；
（2）求出A、B兩處的電場強度；
（3）若在A、B兩處分別放上另一個電荷量為q′＝＋10－5 C的電荷，該電荷受到的電場力為多大？

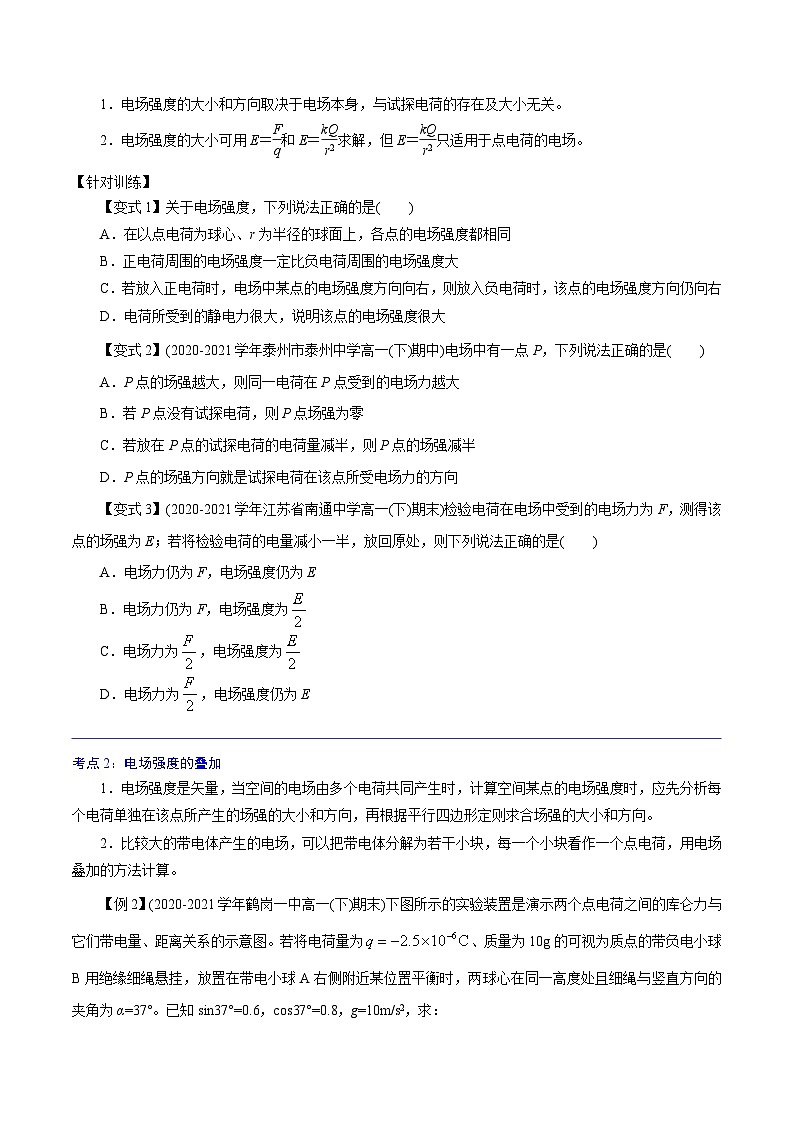

【技巧與方法】
1．電場強度的大小和方向取決于電場本身，與試探電荷的存在及大小無關。
2．電場強度的大小可用E＝ eq \f(F,q)和E＝ eq \f(kQ,r2)求解，但E＝ eq \f(kQ,r2)只適用于點電荷的電場。
【針對訓練】
【變式1】關于電場強度，下列說法正確的是( )
A．在以點電荷為球心、r為半徑的球面上，各點的電場強度都相同
B．正電荷周圍的電場強度一定比負電荷周圍的電場強度大
C．若放入正電荷時，電場中某點的電場強度方向向右，則放入負電荷時，該點的電場強度方向仍向右
D．電荷所受到的靜電力很大，說明該點的電場強度很大
【變式2】(2020-2021學年泰州市泰州中學高一(下)期中)電場中有一點P，下列說法正確的是( )
A．P點的場強越大，則同一電荷在P點受到的電場力越大
B．若P點沒有試探電荷，則P點場強為零
C．若放在P點的試探電荷的電荷量減半，則P點的場強減半
D．P點的場強方向就是試探電荷在該點所受電場力的方向
【變式3】(2020-2021學年江蘇省南通中學高一(下)期末)檢驗電荷在電場中受到的電場力為F，測得該點的場強為E；若將檢驗電荷的電量減小一半，放回原處，則下列說法正確的是( )
A．電場力仍為F，電場強度仍為E
B．電場力仍為F，電場強度為
C．電場力為，電場強度為
D．電場力為，電場強度仍為E

考點2：電場強度的疊加
1．電場強度是矢量，當空間的電場由多個電荷共同產生時，計算空間某點的電場強度時，應先分析每個電荷單獨在該點所產生的場強的大小和方向，再根據平行四邊形定則求合場強的大小和方向。
2．比較大的帶電體產生的電場，可以把帶電體分解為若干小塊，每一個小塊看作一個點電荷，用電場疊加的方法計算。
【例2】(2020-2021學年鶴崗一中高一(下)期末)下圖所示的實驗裝置是演示兩個點電荷之間的庫侖力與它們帶電量、距離關系的示意圖。若將電荷量為、質量為10g的可視為質點的帶負電小球B用絕緣細繩懸掛，放置在帶電小球A右側附近某位置平衡時，兩球心在同一高度處且細繩與豎直方向的夾角為α=37°。已知sin37°=0.6，cs37°=0.8，g=10m/s2，求：

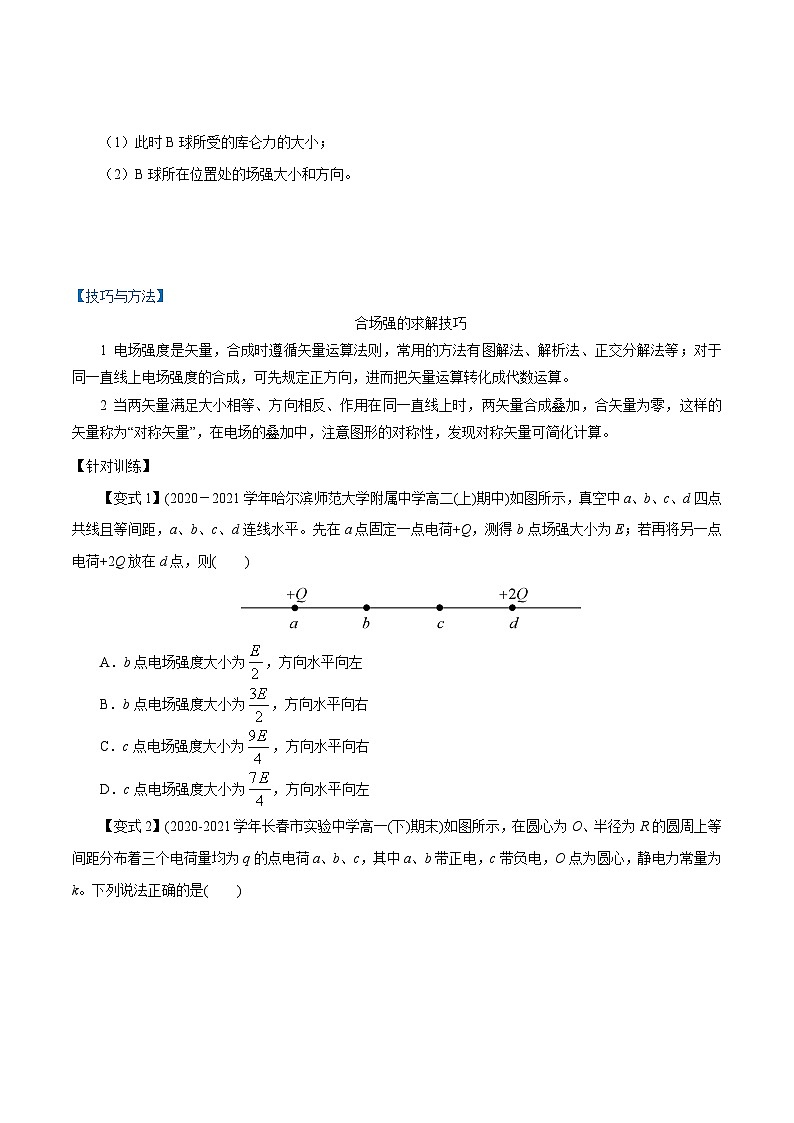

（1）此時B球所受的庫侖力的大??；
（2）B球所在位置處的場強大小和方向。
【技巧與方法】
合場強的求解技巧
1 電場強度是矢量，合成時遵循矢量運算法則，常用的方法有圖解法、解析法、正交分解法等；對于同一直線上電場強度的合成，可先規定正方向，進而把矢量運算轉化成代數運算。
2 當兩矢量滿足大小相等、方向相反、作用在同一直線上時，兩矢量合成疊加，合矢量為零，這樣的矢量稱為“對稱矢量”，在電場的疊加中，注意圖形的對稱性，發現對稱矢量可簡化計算。
【針對訓練】
【變式1】(2020－2021學年哈爾濱師范大學附屬中學高二(上)期中)如圖所示，真空中a、b、c、d四點共線且等間距，a、b、c、d連線水平。先在a點固定一點電荷+Q，測得b點場強大小為E；若再將另一點電荷+2Q放在d點，則( )
A．b點電場強度大小為，方向水平向左
B．b點電場強度大小為，方向水平向右
C．c點電場強度大小為，方向水平向右
D．c點電場強度大小為，方向水平向左
【變式2】(2020-2021學年長春市實驗中學高一(下)期末)如圖所示，在圓心為O、半徑為R的圓周上等間距分布著三個電荷量均為q的點電荷a、b、c，其中a、b帶正電，c帶負電，O點為圓心，靜電力常量為k。下列說法正確的是( )
A．a(chǎn)、b間的庫侖力大小為
B．b、c間的庫侖力大小為
C．a(chǎn)、b在O點產生的場強，方向O→c
D．a(chǎn)、b、c在O點產生的場強，方向O→c
【變式3】(2020-2021學年蘭州市第一中學高二(上)期中)如圖，在光滑絕緣水平面上，三個帶電小球a、b和c分別位于邊長為l的正三角形的三個頂點上；a、b帶正電，電荷量均為q，c帶負電。整個系統置于方向水平的勻強電場中。已知靜電力常量為k若三個小球均處于靜止?fàn)顟B(tài)，求勻強電場場強的大??？

考點3：對電場線的理解及應用
1．點電荷的電場線
（1）點電荷的電場線呈輻射狀，正電荷的電場線向外至無限遠，負電荷則相反，如圖所示。
甲 乙
（2）以點電荷為球心的球面上，電場線疏密相同，但方向不同，說明電場強度大小相等，但方向不同。
（3）同一條電場線上，電場強度方向相同，但大小不等。實際上，點電荷形成的電場中，任意兩點的電場強度都不同。
2．等量異種點電荷與等量同種點電荷的電場線比較
【例3】 (多選)用電場線能很直觀、很方便地比較電場中各點場強的強弱，如圖甲是等量異種點電荷形成電場的電場線，圖乙是場中的一些點：O是電荷連線的中點，E、F是連線中垂線上相對O對稱的兩點，B、C和A、D也相對O對稱。則( )
甲 乙
A．B、C兩點場強大小相等，方向相同
B．A、D兩點場強大小相等，方向相反
C．E、O、F三點比較，O點場強最強
D．B、O、C三點比較，O點場強最強
【技巧與方法】
1 等量異種電荷中垂線上各點電場強度方向相同，且均與中垂線垂直。
2 等量同種電荷中垂線上電場強度有兩個極值點，且關于兩電荷連線中心對稱。
【針對訓練】
【變式1】(2020-2021學年江蘇省金陵中學高一(下)期末)如圖所示，用電場線描述的四種電場中，A、B兩點場強相同的是( )
A． B． C． D．
【變式2】(2020-2021學年黑龍江省實驗中學高一(下)期末)(多選)在如圖所示的四種電場中，分別標記有a、b兩點。其中a、b兩點電場強度大小相等的是( )
A．甲圖中與點電荷等距的a、b兩點
B．乙圖中兩等量異種點電荷連線的中垂線上與連線等距的a、b兩點
C．丙圖中兩等量同種點電荷連線的中垂線上與連線等距的a、b兩點
D．丁圖中非勻強電場中的a、b兩點
【變式3】(2020-2021學年鶴崗一中高一(下)期末)(多選)如圖所示，帶電粒子只在電場力作用下由A點運動到B點。圖中實線為電場線，虛線為粒子運動軌跡，由圖可知( )
A．粒子帶負電
B．粒子電性不確定
C．帶電粒子在A點時的加速度小于在B點時的加速度大小
D．帶電粒子在A點時的速度小于在B點時的速度大小
◎考點一 電場強度的理解和計算
1．(多選)如圖是電場中某點的電場強度E及所受電場力F與放在該點處的試探電荷所帶電荷量q之間的函數關系圖像，其中正確的是( )
A B C D
2．關于電場強度的概念，下列說法正確的是 ( )
A．由E＝eq \f(F,q)可知，某電場的場強E與q成反比，與F成正比
B．電場中某一點的場強與放入該點的試探電荷的正負無關
C．正、負試探電荷在電場中同一點受到的電場力方向相反，所以某一點場強方向與放入試探電荷的正負有關
D．電場中某一點不放試探電荷時，該點場強等于零
3．有關電場強度的理解，下述說法正確的是( )
A．由E＝eq \f(F,q)可知，電場強度E跟放入的電荷q所受的電場力成正比
B．當電場中存在試探電荷時，電荷周圍才出現電場這種特殊的物質，才存在電場強度
C．由E＝eq \f(kq,r2)可知，在離點電荷很近，r接近于零時，電場強度達無窮大
D．電場強度是反映電場本身特性的物理量，與是否存在試探電荷無關
4．(2020-2021學年西南大學附屬中學高一(下)期中)下列說法正確的是( )
A．只有體積、電荷量很小的帶電體才能看成點電荷
B．利用靜電感應使金屬導體帶電，實質上是導體中的自由電子趨向或遠離帶電體
C．電場線可以形象地描繪電荷產生的電場，它是實際存在的
D．根據公式E=可知，電場中某點場強E的大小跟電場力F的大小成正比，跟放入該點的點電荷電量q成反比
5．(2020-2021學年哈爾濱第六中學高一(下)期末)下列說法正確的是( )
A．若在電場中的P點不放置試探電荷，則P點的電場強度為零
B．勻強電場中電場強度處處相同，所以任何電荷在其中受力均相同
C．超高壓帶電作業的工人穿戴的工作服要用包含金屬絲的織物制成
D．電場線一定與帶電粒子在電場中運動的軌跡重合
6．在真空中O點放一個點電荷Q＝＋1.0×10－9 C，直線MN通過O點，OM的距離r＝30 cm，M點放一個試探電荷q＝－1.0×10－10 C，如圖所示．求：
（1）q在M點受到的作用力；
（2）M點的電場強度；
（3）拿走q后M點的電場強度；
（4）M、N兩點的電場強度哪點大？
◎考點二 電場強度的疊加
7．直角坐標系xOy中，M、N兩點位于x軸上，G、H兩點坐標如圖所示。M、N兩點各固定一負點電荷，一電荷量為Q的正點電荷置于O點時，G點處的電場強度恰好為零。靜電力常量用k表示。若將該正點電荷移到G點，則H點處場強的大小和方向分別為( )
A．eq \f(3kQ,4a2)，沿y軸正向 B．eq \f(3kQ,4a2)，沿y軸負向
C．eq \f(5kQ,4a2)，沿y軸正向 D．eq \f(5kQ,4a2)，沿y軸負向
8．如圖，在光滑絕緣水平桌面上，三個帶電小球a、b和c分別固定于正三角形頂點上。已知a、b帶電荷量均為＋q，c帶電荷量為－q，則( )
A．a(chǎn)b連線中點電場強度為零
B．三角形中心處電場強度為零
C．a(chǎn)所受庫侖力方向垂直于ab連線
D．a(chǎn)、b、c三處帶電小球所受庫侖力大小之比為1∶1∶eq \r(3)
9．(2020-2021學年長春外國語學校高二(上)期中)AB和CD為圓上兩條相互垂直的直徑，圓心為O．將電量分別為+q和-q的兩點電荷放在圓周上，其位置關于AB對稱且距離等于圓的半徑，如圖所示．要使圓心處的電場強度為零，可在圓周上再放一個適當?shù)狞c(diǎn)電荷Q，則該點電荷Q( )
A．應放在A點，Q=+2qB．應放在B點，Q=-2q
C．應放在C點，Q=+qD．應放在D點，Q=+q
10．(2020-2021學年哈爾濱第六中學高一(下)期末)如圖，在光滑絕緣水平桌面上，三個帶電小球a、b和c分別固定于正三角形頂點上．已知a、b帶電量均為+q，c帶電量為-q，則
A．a(chǎn)b連線中點場強為零
B．三角形中心處場強為零
C．a(chǎn)所受庫侖力方向垂直于ab連線
D．a(chǎn)、b、c所受庫侖力大小之比為1:1:
◎ 考點三 對電場線的理解及應用
11．如圖所示是靜電場的一部分電場線分布，下列說法中正確的是 ( )
A．這個電場可能是一個帶負電的點電荷的電場
B．點電荷q在A點受到的電場力比在B點受到的電場力大
C．點電荷q在A點的瞬時加速度比在B點的瞬時加速度小
D．負電荷在B點受到的靜電力方向沿B點的電場強度方向
12．如圖所示，帶箭頭的直線是某一電場中的一條電場線，在這條線上有A、B兩點，用EA、EB表示A、B兩處的電場強度，則( )
A．A、B兩處的電場強度方向相同
B．因?yàn)锳、B在一條電場線上，所以EA＝EB
C．電場線從A指向B，所以EA>EB
D．負電荷在A點所受的靜電力方向與E的方向相同
13．(2020-2021學年河南省實驗中學高二(上)期中)下列說法正確的是( )
A．電場是人們假想的，不是客觀存在的
B．電場線就是點電荷在電場中的運動軌跡
C．元電荷是指帶電量最小的電荷，比如電子和質子
D．當兩個帶電體的形狀和大小對它們的相互作用力的影響可忽略時，這兩個帶電體就能看作點電荷
14．(2020-2021學年鶴崗一中高一(下)期末)如圖所示是一對不等量異種點電荷的電場線分布圖，圖中兩點電荷連線長度為2r，左側點電荷帶電荷量為，右側點電荷帶電荷量為，P、Q兩點關于兩電荷連線對稱。由圖可知( )
A．P、Q兩點的電場強度相同
B．M點的電場強度小于N點的電場強度
C．把同一試探電荷放在N點其所受電場力大于放在M點所受的電場力
D．兩點電荷連線的中點處的電場強度為
15．(2020-2021學年西南大學附屬中學高一(下)期中)某靜電除塵器工作時內部電場線分布的俯視圖如圖所示，沿半徑方向匯聚于軸線O，已知a點與b點在用一半徑上，c點與b點到軸線O距離相同，以下說法正確的是( )
A．該電場是勻強電場
B．a(chǎn)點場強大于b點場強
C．a(chǎn)點與c點場強相同
D．c點與b點場強大小相同
16.如圖所示，一電子沿等量異種點電荷連線的中垂線由A→O→B勻速運動，電子重力不計，則電子除受電場力外，所受的另一個力的大小和方向變化情況是( )
A．先變大后變小，方向水平向左
B．先變大后變小，方向水平向右
C．先變小后變大，方向水平向左
D．先變小后變大，方向水平向右
17．(2020-2021學年大慶中學高一(下)期末)用細線將質量為的帶電小球P懸掛在O點下，當空中有方向?yàn)樗较蛴?，大小為的勻?qiáng)電場時，小球偏轉后處在靜止?fàn)顟B(tài)，已知，，。
（1）求小球的帶電量；
（2）求細線的拉力；
（3）現將細線剪斷，求小球落地前的加速度大小a。
18．如圖所示，以O(shè)為圓心，r為半徑的圓與坐標軸的交點分別為a、b、c、d，空間有與x軸正方向相同的勻強電場，同時在O點固定一個電荷量為＋Q的點電荷。如果把一個電荷量為－q的試探電荷放在c點，則恰好平衡，那么勻強電場的場強大小為多少？a、d兩點的實際場強大小為多少？
公式
E＝eq \f(F,q)
E＝keq \f(Q,r2)
本質區別
定義式
決定式
適用范圍
一切電場
真空中點電荷的電場
Q或q的
意義
q表示引入電場的(試探檢驗)電荷的電荷量
Q表示產生電場的點電荷(場源電荷)的電荷量
關系
E用F與q的比值來表示，但E的大小與F、q的大小無關
E不僅用Q、r來表示，且E∝Q，E∝eq \f(1,r2)
等量異種點電荷
等量同種(正)點電荷
電場線
分布圖
連線上的
場強大小
O點最小，從O點沿連線向兩邊逐漸變大
O點為零，從O點沿連線向兩邊逐漸變大
中垂線上
的場強大小
O點最大，從O點沿中垂線向兩邊逐漸變小
O點為零，從O點沿中垂線向兩邊先變大后變小
關于O點對稱的點A與A′、B與B′的場強
等大同向
等大反向

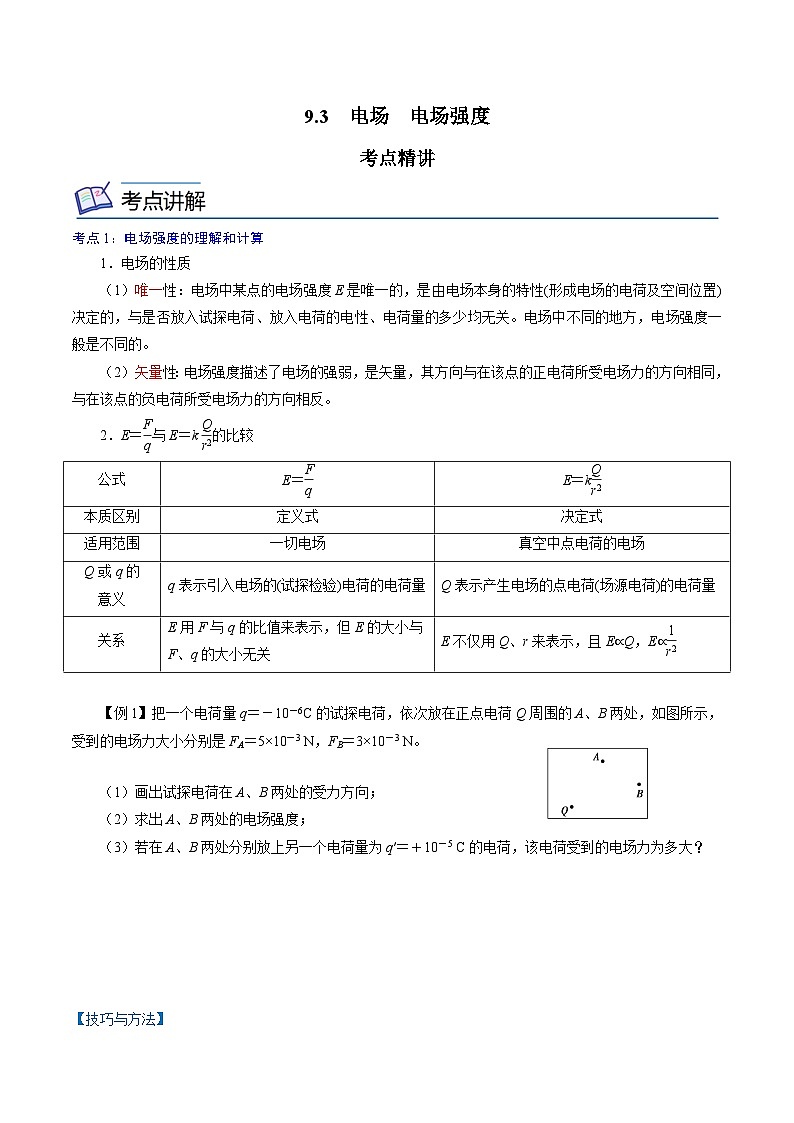

9.3 電場 電場強度
考點精講
考點1：電場強度的理解和計算
1．電場的性質
（1）唯一性：電場中某點的電場強度E是唯一的，是由電場本身的特性(形成電場的電荷及空間位置)決定的，與是否放入試探電荷、放入電荷的電性、電荷量的多少均無關。電場中不同的地方，電場強度一般是不同的。
（2）矢量性：電場強度描述了電場的強弱，是矢量，其方向與在該點的正電荷所受電場力的方向相同，與在該點的負電荷所受電場力的方向相反。
2．E＝eq \f(F,q)與E＝keq \f(Q,r2)的比較
【例1】把一個電荷量q＝－10－6C的試探電荷，依次放在正點電荷Q周圍的A、B兩處，如圖所示，受到的電場力大小分別是FA＝5×10－3 N，F(xiàn)B＝3×10－3 N。
（1）畫出試探電荷在A、B兩處的受力方向；
（2）求出A、B兩處的電場強度；
（3）若在A、B兩處分別放上另一個電荷量為q′＝＋10－5 C的電荷，該電荷受到的電場力為多大？
【解析】（1）試探電荷在A、B兩處的受力方向沿試探電荷與點電荷Q的連線指向Q，如圖中FA、FB所示。
（2）A、B兩處的電場強度的大小分別為EA＝eq \f(FA,|q|)＝eq \f(5×10－3,10－6) N/C＝5×103 N/C
EB＝eq \f(FB,|q|)＝eq \f(3×10－3,10－6) N/C＝3×103 N/C
電場強度的方向與負試探電荷的受力方向相反，因此A、B兩處電場強度的方向分別沿兩點與點電荷Q的連線背離Q，如圖中EA、EB所示。
（3）當在A、B兩處放上電荷q′時，它受到的電場力分別為FA′＝EAq′＝5×103×10－5 N＝5×10－2 N，F(xiàn)B′＝EBq′＝3×103×10－5 N＝3×10－2 N，方向與電場強度的方向相同。
【技巧與方法】
1．電場強度的大小和方向取決于電場本身，與試探電荷的存在及大小無關。
2．電場強度的大小可用E＝ eq \f(F,q)和E＝ eq \f(kQ,r2)求解，但E＝ eq \f(kQ,r2)只適用于點電荷的電場。
【針對訓練】
【變式1】關于電場強度，下列說法正確的是( )
A．在以點電荷為球心、r為半徑的球面上，各點的電場強度都相同
B．正電荷周圍的電場強度一定比負電荷周圍的電場強度大
C．若放入正電荷時，電場中某點的電場強度方向向右，則放入負電荷時，該點的電場強度方向仍向右
D．電荷所受到的靜電力很大，說明該點的電場強度很大
【答案】C
【解析】電場強度是矢量，在以點電荷為球心、r為半徑的球面上，各點的電場強度的大小是相同的，但是方向不同，所以不能說電場強度相同，選項A錯誤；判定場強大小的方法是在該處放置一試探電荷，根據E＝eq \f(F,q)來比較，與產生電場的場源電荷的正負沒有關系，選項B錯誤；電場強度的方向與試探電荷無關，選項C正確；雖然電場強度的大小可以用E＝eq \f(F,q)來計算，但E＝eq \f(F,q)并不是電場強度的決定式，電場中某點的電場強度大小是一個定值，與所放入的試探電荷及電荷的受力情況無關，選項D錯誤。
【變式2】(2020-2021學年泰州市泰州中學高一(下)期中)電場中有一點P，下列說法正確的是( )
A．P點的場強越大，則同一電荷在P點受到的電場力越大
B．若P點沒有試探電荷，則P點場強為零
C．若放在P點的試探電荷的電荷量減半，則P點的場強減半
D．P點的場強方向就是試探電荷在該點所受電場力的方向
【答案】 A
【解析】 A．據知，P點的場強越大，則同一電荷在P點所受的電場力越大，A正確；
BC．電場強度取決于電場本身，與有無試探電荷無關，所以在P點電荷減半或無檢驗電荷，P點的場強不變，BC錯誤；
D．據場強方向的規定，正電荷所受電場力的方向與場強方向相同，所以P點的場強方向?yàn)檎姾稍谠擖c(diǎn)的受力方向，故D錯誤。故選A。
【變式3】(2020-2021學年江蘇省南通中學高一(下)期末)檢驗電荷在電場中受到的電場力為F，測得該點的場強為E；若將檢驗電荷的電量減小一半，放回原處，則下列說法正確的是( )
A．電場力仍為F，電場強度仍為E
B．電場力仍為F，電場強度為
C．電場力為，電場強度為
D．電場力為，電場強度仍為E
【答案】 D
【解析】 電場中某點的電場強度是由電場本身決定的，與檢驗電荷的電量與有無均無關，則若將檢驗電荷的電量減小一半，放回原處，則該點電場強度不變；根據F=Eq，可知，電荷所受的電場力變?yōu)?。，故選D。

考點2：電場強度的疊加
1．電場強度是矢量，當空間的電場由多個電荷共同產生時，計算空間某點的電場強度時，應先分析每個電荷單獨在該點所產生的場強的大小和方向，再根據平行四邊形定則求合場強的大小和方向。
2．比較大的帶電體產生的電場，可以把帶電體分解為若干小塊，每一個小塊看作一個點電荷，用電場疊加的方法計算。
【例2】(2020-2021學年鶴崗一中高一(下)期末)下圖所示的實驗裝置是演示兩個點電荷之間的庫侖力與它們帶電量、距離關系的示意圖。若將電荷量為、質量為10g的可視為質點的帶負電小球B用絕緣細繩懸掛，放置在帶電小球A右側附近某位置平衡時，兩球心在同一高度處且細繩與豎直方向的夾角為α=37°。已知sin37°=0.6，cs37°=0.8，g=10m/s2，求：
（1）此時B球所受的庫侖力的大??；
（2）B球所在位置處的場強大小和方向。
【解析】（1）對B球受力分析，根據共點力平衡條件，結合幾何關系得到
代入數據解得
（2）根據場強定義式，有，代入數據解得
場強方向與負試探電荷受力方向相反，故場強方向水平向左
【答案】 (1)；(2)，方向水平向左
【技巧與方法】
合場強的求解技巧
1 電場強度是矢量，合成時遵循矢量運算法則，常用的方法有圖解法、解析法、正交分解法等；對于同一直線上電場強度的合成，可先規定正方向，進而把矢量運算轉化成代數運算。
2 當兩矢量滿足大小相等、方向相反、作用在同一直線上時，兩矢量合成疊加，合矢量為零，這樣的矢量稱為“對稱矢量”，在電場的疊加中，注意圖形的對稱性，發現對稱矢量可簡化計算。
【針對訓練】
【變式1】(2020－2021學年哈爾濱師范大學附屬中學高二(上)期中)如圖所示，真空中a、b、c、d四點共線且等間距，a、b、c、d連線水平。先在a點固定一點電荷+Q，測得b點場強大小為E；若再將另一點電荷+2Q放在d點，則( )
A．b點電場強度大小為，方向水平向左
B．b點電場強度大小為，方向水平向右
C．c點電場強度大小為，方向水平向右
D．c點電場強度大小為，方向水平向左
【答案】 D
【解析】 AB．設ab=bc=cd=L，據題+Q在b點產生的場強大小為E，方向水平向右，由點電荷的場強公式得，+2Q在b點產生的電場強度大小為，方向水平向左，所以b點的場強大小為，方向水平向右，故AB錯誤；
CD．+Q在c點產生的電場強度大小為，方向向右，+2Q在c點產生的電場強度大小為，所以c點的場強大小為，方向水平向左，故C錯誤，D正確。故選D。
【變式2】(2020-2021學年長春市實驗中學高一(下)期末)如圖所示，在圓心為O、半徑為R的圓周上等間距分布著三個電荷量均為q的點電荷a、b、c，其中a、b帶正電，c帶負電，O點為圓心，靜電力常量為k。下列說法正確的是( )
A．a(chǎn)、b間的庫侖力大小為
B．b、c間的庫侖力大小為
C．a(chǎn)、b在O點產生的場強，方向O→c
D．a(chǎn)、b、c在O點產生的場強，方向O→c
【答案】 D
【解析】 AB．根據庫侖定律可得a、b間與b、c間的庫侖力大小為，選項AB錯誤；
C．a(chǎn)在O點產生的場強，方向沿a→O方向，b在O點產生的場強，，方向沿b→O方向，所以a、b在O點產生的合場強，方向O→c，選項C錯誤；
D．c在O點產生的場強，方向沿c→O方向，所以a、b、c在O點產生的合場強，方向O→c，選項D正確。故選D。
【變式3】(2020-2021學年蘭州市第一中學高二(上)期中)如圖，在光滑絕緣水平面上，三個帶電小球a、b和c分別位于邊長為l的正三角形的三個頂點上；a、b帶正電，電荷量均為q，c帶負電。整個系統置于方向水平的勻強電場中。已知靜電力常量為k若三個小球均處于靜止?fàn)顟B(tài)，求勻強電場場強的大??？
【解析】 以c球?yàn)檠芯繉ο?，除受另外a、b兩個小球的庫侖力外還受勻強電場的靜電力，如圖所示，c球處于平衡狀態，據共點力平衡條件可知，F(xiàn)靜=Eqc，解得
【答案】

考點3：對電場線的理解及應用
1．點電荷的電場線
（1）點電荷的電場線呈輻射狀，正電荷的電場線向外至無限遠，負電荷則相反，如圖所示。
甲 乙
（2）以點電荷為球心的球面上，電場線疏密相同，但方向不同，說明電場強度大小相等，但方向不同。
（3）同一條電場線上，電場強度方向相同，但大小不等。實際上，點電荷形成的電場中，任意兩點的電場強度都不同。
2．等量異種點電荷與等量同種點電荷的電場線比較
【例3】 (多選)用電場線能很直觀、很方便地比較電場中各點場強的強弱，如圖甲是等量異種點電荷形成電場的電場線，圖乙是場中的一些點：O是電荷連線的中點，E、F是連線中垂線上相對O對稱的兩點，B、C和A、D也相對O對稱。則( )
甲 乙
A．B、C兩點場強大小相等，方向相同
B．A、D兩點場強大小相等，方向相反
C．E、O、F三點比較，O點場強最強
D．B、O、C三點比較，O點場強最強
【答案】AC
【解析】根據等量異種點電荷電場的分布情況可知，B、C兩點對稱分布，場強大小相等，方向相同，選項A正確；根據對稱性可知，A、D兩處電場線疏密程度相同，A、D兩點場強大小相同，方向相同，選項B錯誤；E、O、F三點中O點場強最強，選項C正確；B、O、C三點比較，O點場強最小，選項D錯誤。
【技巧與方法】
1 等量異種電荷中垂線上各點電場強度方向相同，且均與中垂線垂直。
2 等量同種電荷中垂線上電場強度有兩個極值點，且關于兩電荷連線中心對稱。
【針對訓練】
【變式1】(2020-2021學年江蘇省金陵中學高一(下)期末)如圖所示，用電場線描述的四種電場中，A、B兩點場強相同的是( )
A．B．
C．D．
【答案】 C
【解析】 A．該圖中AB兩點的場強大小相同，但是方向不同，則場強不同，選項A錯誤；
B．該圖中AB兩點的場強大小不相同，但是方向相同，則場強不同，選項B錯誤；
C．該圖中AB兩點的場強大小相同，方向相同，則場強相同，選項C正確；
D．該圖中AB兩點的場強大小不相同，方向也不同，則場強不同，選項D錯誤；故選C
【變式2】(2020-2021學年黑龍江省實驗中學高一(下)期末)(多選)在如圖所示的四種電場中，分別標記有a、b兩點。其中a、b兩點電場強度大小相等的是( )
A．甲圖中與點電荷等距的a、b兩點
B．乙圖中兩等量異種點電荷連線的中垂線上與連線等距的a、b兩點
C．丙圖中兩等量同種點電荷連線的中垂線上與連線等距的a、b兩點
D．丁圖中非勻強電場中的a、b兩點
【答案】 ABC
【解析】 A．由于a、b兩點到點電荷的距離相等，點電荷電場強度，可知，a、b兩點電場強度大小相等，A正確；
B．量異種點電荷連線的中垂線上，根據對稱性可知，a、b兩點電場強度大小相等，方向也相同，B正確；
C．兩等量同種點電荷連線的中垂線上，根據對稱性可知，a、b兩點電場強度大小相等，方向相反，C正確；
D．根據電場線的疏密反應場強大小，可知a點電場強度小于b兩點場強度，D錯誤。故選ABC。
【變式3】(2020-2021學年鶴崗一中高一(下)期末)(多選)如圖所示，帶電粒子只在電場力作用下由A點運動到B點。圖中實線為電場線，虛線為粒子運動軌跡，由圖可知( )
A．粒子帶負電
B．粒子電性不確定
C．帶電粒子在A點時的加速度小于在B點時的加速度大小
D．帶電粒子在A點時的速度小于在B點時的速度大小
【答案】 CD
【解析】 AB．由題知，實線為電場線，虛線為粒子運動軌跡，則該粒子做曲線運動，其合外力應指向軌跡的凹側，則說明該粒子帶正電，AB錯誤；
C．由于帶電粒子只在電場力作用下由A點運動到B點，則粒子的合外力為電場力，而電場強度的疏密程度代表場強的大小，由圖可看出A點到B點電場線越來越密集，則帶電粒子在A點時的加速度小于在B點時的加速度大小，C正確；
D．已知正電荷電場力的方向是電場線的切線方向、速度的方向?yàn)檐壽E的切線方向，由圖可看出粒子從A點到B點受到電場力的方向與速度的方向一直小于90°，則電場力做正功、粒子的速度增大，D正確。故選CD。
◎考點一 電場強度的理解和計算
1．(多選)如圖是電場中某點的電場強度E及所受電場力F與放在該點處的試探電荷所帶電荷量q之間的函數關系圖像，其中正確的是( )
A B C D
【答案】AD
【解析】電場中某點的電場強度與試探電荷無關，A正確，B錯誤；由F＝qE可知，F(xiàn)-q圖線為過原點的傾斜直線，D正確，C錯誤。
2．關于電場強度的概念，下列說法正確的是 ( )
A．由E＝eq \f(F,q)可知，某電場的場強E與q成反比，與F成正比
B．電場中某一點的場強與放入該點的試探電荷的正負無關
C．正、負試探電荷在電場中同一點受到的電場力方向相反，所以某一點場強方向與放入試探電荷的正負有關
D．電場中某一點不放試探電荷時，該點場強等于零
【答案】B
【解析】E＝eq \f(F,q)是電場強度的定義式，某電場的電場強度E與試探電荷的電荷量q、試探電荷受的電場力F無關，故A錯誤；電場中某一點的電場強度取決于電場本身，與放入該點的試探電荷的正負無關，故B正確；電場中某一點電場強度方向與正試探電荷受到的電場力方向相同，與負試探電荷受到的電場力方向相反；正、負試探電荷在電場中同一點受到的電場力方向相反；則某一點電場強度方向與放入試探電荷的正負無關，故C錯誤；某點不放試探電荷時，該點的電場依然存在，故D錯誤。
3．有關電場強度的理解，下述說法正確的是( )
A．由E＝eq \f(F,q)可知，電場強度E跟放入的電荷q所受的電場力成正比
B．當電場中存在試探電荷時，電荷周圍才出現電場這種特殊的物質，才存在電場強度
C．由E＝eq \f(kq,r2)可知，在離點電荷很近，r接近于零時，電場強度達無窮大
D．電場強度是反映電場本身特性的物理量，與是否存在試探電荷無關
【答案】D
【解析】公式E＝eq \f(F,q)為電場強度的定義式，表明電場強度E與放入的電荷q所受的電場力無關，選項A錯誤；電場是客觀存在的，電場強度是反映電場本身特性的物理量，與試探電荷是否存在無關，選項B錯誤，選項D正確；根據公式E＝eq \f(kq,r2)的適用條件是真空的點電荷，故r接近于零時，公式不再適用，選項C錯誤。
4．(2020-2021學年西南大學附屬中學高一(下)期中)下列說法正確的是( )
A．只有體積、電荷量很小的帶電體才能看成點電荷
B．利用靜電感應使金屬導體帶電，實質上是導體中的自由電子趨向或遠離帶電體
C．電場線可以形象地描繪電荷產生的電場，它是實際存在的
D．根據公式E=可知，電場中某點場強E的大小跟電場力F的大小成正比，跟放入該點的點電荷電量q成反比
【答案】 B
【解析】 A．只有帶電體的形狀大小對帶電體之間的靜電力沒有影響時才能看成點電荷，故A錯誤；
B．利用靜電感應的本質是金屬導體中的自由電荷的轉移，帶電體如果帶正電，導體中的自由電子趨向帶電體，如果帶負電，金屬中的自由電子遠離帶電體，故B正確；
C．電場線雖然可以形象地描繪電荷產生的電場，但它是假想的線，故C錯誤；
D．根據公式E=可知，電場中某點場強E只跟電場本身有關，與檢驗電荷無關，故D錯誤。故選B。
5．(2020-2021學年哈爾濱第六中學高一(下)期末)下列說法正確的是( )
A．若在電場中的P點不放置試探電荷，則P點的電場強度為零
B．勻強電場中電場強度處處相同，所以任何電荷在其中受力均相同
C．超高壓帶電作業的工人穿戴的工作服要用包含金屬絲的織物制成
D．電場線一定與帶電粒子在電場中運動的軌跡重合
【解析】 A．電場中某點場強的大小與試探電荷無關，A錯誤；
B．勻強電場中電場強度處處相同，根據，可知不同電荷在其中受力不同，B錯誤；
C．超高壓帶電作業的工人穿戴的工作服要用包含金屬絲的織物制成，形成靜電屏蔽，對作業人員起到保護作用，C正確；
D．電場線方向就是正電荷受力的方向，與電荷運動軌跡不同，如果粒子做曲線運動，受力的方向和運動方向一定不同，D錯誤。故選C。
【答案】 C
6．在真空中O點放一個點電荷Q＝＋1.0×10－9 C，直線MN通過O點，OM的距離r＝30 cm，M點放一個試探電荷q＝－1.0×10－10 C，如圖所示．求：
（1）q在M點受到的作用力；
（2）M點的電場強度；
（3）拿走q后M點的電場強度；
（4）M、N兩點的電場強度哪點大？
【解析】 根據題意，Q是場源電荷，q為試探電荷，為了方便，只用電荷量的絕對值計算。力和電場強度的方向可通過電荷的正、負判斷。
（1）電荷q在電場中M點所受到的作用力是電荷Q通過它的電場對q的作用力，根據庫侖定律得FM＝keq \f(Qq,r2)＝9.0×109×eq \f(1.0×10－9×1.0×10－10,0.32) N＝1.0×10－8 N
因?yàn)镼為正電荷，q為負電荷，庫侖力是吸引力，所以力的方向沿MO指向Q。
（2）解法一：M點的電場強度EM＝eq \f(FM,q)＝eq \f(1.0×10－8,1.0×10－10) N/C＝100 N/C，其方向沿OM連線背離Q，因?yàn)樗姆较蚺c正電荷所受靜電力的方向相同。
解法二：將FM＝keq \f(Qq,r2)代入EM＝eq \f(FM,q)，得EM＝eq \f(kQ,r2)＝9.0×109×eq \f(1.0×10－9,0.32) N/C＝100 N/C。
（3）電場強度是反映電場力的性質的物理量，它是由形成電場的場源電荷Q決定的，與檢驗電荷q是否存在無關。從M點拿走檢驗電荷q，該處電場強度大小為100 N/C，方向沿OM連線背離Q。
（4）根據公式E＝keq \f(Q,r2)知，M點電場強度較大。
◎考點二 電場強度的疊加
7．直角坐標系xOy中，M、N兩點位于x軸上，G、H兩點坐標如圖所示。M、N兩點各固定一負點電荷，一電荷量為Q的正點電荷置于O點時，G點處的電場強度恰好為零。靜電力常量用k表示。若將該正點電荷移到G點，則H點處場強的大小和方向分別為( )
A．eq \f(3kQ,4a2)，沿y軸正向 B．eq \f(3kQ,4a2)，沿y軸負向
C．eq \f(5kQ,4a2)，沿y軸正向 D．eq \f(5kQ,4a2)，沿y軸負向
【解析】B 由于對稱性，M、N兩處的負電荷在G、H處產生的場強大小相等，等于在O點的正點電荷產生的場強E1＝eq \f(kQ,a2)，正點電荷放在G處時，它在H處產生的場強E2＝eq \f(kQ,?2a?2)，所以，H處的合場強E＝E1－E2＝eq \f(3kQ,4a2)，方向沿y軸負方向，B正確。
8．如圖，在光滑絕緣水平桌面上，三個帶電小球a、b和c分別固定于正三角形頂點上。已知a、b帶電荷量均為＋q，c帶電荷量為－q，則( )
A．a(chǎn)b連線中點電場強度為零
B．三角形中心處電場強度為零
C．a(chǎn)所受庫侖力方向垂直于ab連線
D．a(chǎn)、b、c三處帶電小球所受庫侖力大小之比為1∶1∶eq \r(3)
【解析】D 在ab連線的中點處，a、b兩點處的帶電小球在該點的合電場強度為零，則該點的電場強度等于c處帶電小球在該點形成的電場強度，大小不為零，選項A錯誤；在三角形的中心處，a、b兩點處的帶電小球在該點的電場強度大小相等，方向夾120°角，則合電場強度豎直向下，c處的帶電小球在該點的電場強度也是豎直向下，則三角形中心處電場強度不為零，選項B錯誤；a處小球受到b處小球的排斥力沿ba方向，受到c處小球的吸引力沿ac方向，則其合力方向斜向左下方與ab連線成60°角，選項C錯誤；a、b兩點處的小球受庫侖力大小相等，均為Fa＝Fb＝2eq \f(kq,l2)cs 60°＝eq \f(kq,l2)；c處小球受庫侖力Fc＝2eq \f(kq,l2)cs 30°＝eq \f(\r(3)kq,l2)，則a、b、c三處帶電小球所受庫侖力大小之比為1∶1∶eq \r(3)，選項D正確。
9．(2020-2021學年長春外國語學校高二(上)期中)AB和CD為圓上兩條相互垂直的直徑，圓心為O．將電量分別為+q和-q的兩點電荷放在圓周上，其位置關于AB對稱且距離等于圓的半徑，如圖所示．要使圓心處的電場強度為零，可在圓周上再放一個適當?shù)狞c(diǎn)電荷Q，則該點電荷Q( )
A．應放在A點，Q=+2qB．應放在B點，Q=-2q
C．應放在C點，Q=+qD．應放在D點，Q=+q
【答案】 D
【解析】 兩個點電荷在O點產生的場強大小都為兩個場強的方向互成120°，根據平行四邊形定則，合場強大小為：，方向水平向右．所以放一個電荷在O點產生的場強大小為，方向水平向左，所以該電荷若在C點，為-q，若在D點，為+q，故D正確，ABC錯誤．
10．(2020-2021學年哈爾濱第六中學高一(下)期末)如圖，在光滑絕緣水平桌面上，三個帶電小球a、b和c分別固定于正三角形頂點上．已知a、b帶電量均為+q，c帶電量為-q，則
A．a(chǎn)b連線中點場強為零
B．三角形中心處場強為零
C．a(chǎn)所受庫侖力方向垂直于ab連線
D．a(chǎn)、b、c所受庫侖力大小之比為1:1:
【答案】 D
【解析】 A．在ab連線的中點處，ab兩電荷在該點的合場強為零，則該點的場強等于c在該點形成的場強，大小不為零，選項A錯誤；
B．在三角形的中心處，ab兩電荷在該點的場強大小相等，方向夾120°角，則合場強豎直向下，電荷c在該點的場強也是豎直向下，則三角形中心處場強不為零，選項B錯誤；
C．a(chǎn)受到b的排斥力沿ba方向，受到c的吸引力沿ac方向，則其合力方向斜向左下方與ab連線成60°角，選項C錯誤；
D．a(chǎn)b受庫侖力大小相等，均為；c受庫侖力：，則 a、b、c所受庫侖力大小之比為1:1:，選項D正確.
◎ 考點三 對電場線的理解及應用
11．如圖所示是靜電場的一部分電場線分布，下列說法中正確的是 ( )
A．這個電場可能是一個帶負電的點電荷的電場
B．點電荷q在A點受到的電場力比在B點受到的電場力大
C．點電荷q在A點的瞬時加速度比在B點的瞬時加速度小
D．負電荷在B點受到的靜電力方向沿B點的電場強度方向
【答案】B
【解析】孤立的負電荷周圍的電場線是類似于輻射狀的向負電荷聚集的直線，故A錯誤；電場線越密的地方電場強度越強，由題圖知A點的電場強度比B點的強。又因F＝Eq，得點電荷q在A點受的電場力比在B點大，故B正確；由牛頓第二定律可知，a與F成正比，所以點電荷q在A點的瞬時加速度比在B點的大，故C錯誤；B點的切線方向即B點的電場強度方向，而負電荷所受電場力方向與其相反，故D錯誤。
12．如圖所示，帶箭頭的直線是某一電場中的一條電場線，在這條線上有A、B兩點，用EA、EB表示A、B兩處的電場強度，則( )
A．A、B兩處的電場強度方向相同
B．因?yàn)锳、B在一條電場線上，所以EA＝EB
C．電場線從A指向B，所以EA>EB
D．負電荷在A點所受的靜電力方向與E的方向相同
【答案】A
【解析】由題意可知，A、B兩點所在的電場線是直線，A、B兩點電場強度方向必定相同，故A正確；A、B在一條電場線上，電場線方向由A指向B，電場線的疏密表示電場強度的大小，由于無法判斷電場線的疏密，也就無法判斷A、B兩點電場強度的大小，故B、C錯誤；電場強度的方向?yàn)檎姾稍贏點受到的靜電力的方向，與負電荷在A點受到的靜電力方向相反，故D錯誤。
13．(2020-2021學年河南省實驗中學高二(上)期中)下列說法正確的是( )
A．電場是人們假想的，不是客觀存在的
B．電場線就是點電荷在電場中的運動軌跡
C．元電荷是指帶電量最小的電荷，比如電子和質子
D．當兩個帶電體的形狀和大小對它們的相互作用力的影響可忽略時，這兩個帶電體就能看作點電荷
【答案】 D
【解析】 A．電場是一種特殊的物質，不是人們假想的，是客觀存在的，故A錯誤；
B．點電荷在電場中的運動軌跡取決于初始條件與受力情況，電場線是為形象的描述電場而在電場中畫的一些曲線，故不能講電場線就點電荷在電場中的運動軌跡，故B錯誤；
C．元電荷是指帶電量最小的電荷，是一個電荷量，不是實物粒子，比如電子和質子所帶電荷量等于這個數值，故C錯誤；
D．當兩個帶電體的形狀和大小對它們的相互作用力的影響可忽略時，這兩個帶電體就能看作點電荷，故D正確。故選D。
14．(2020-2021學年鶴崗一中高一(下)期末)如圖所示是一對不等量異種點電荷的電場線分布圖，圖中兩點電荷連線長度為2r，左側點電荷帶電荷量為，右側點電荷帶電荷量為，P、Q兩點關于兩電荷連線對稱。由圖可知( )
A．P、Q兩點的電場強度相同
B．M點的電場強度小于N點的電場強度
C．把同一試探電荷放在N點其所受電場力大于放在M點所受的電場力
D．兩點電荷連線的中點處的電場強度為
【答案】 D
【解析】 A．根據圖像可知，P點場強方向與Q點場強方向不同，所以P、Q兩點的電場強度不相同，故A錯誤；
B．電場線的疏密表示電場強度的大小，M點的電場強度大于N點的電場強度，故B錯誤；
C．把同一試探電荷放在N點，因M點的電場強度大于N點的電場強度，根據，那么M點所受電場力大于放在N點所受的電場力，故C錯誤；
D．依據點電荷的電場強度公式，及疊加原則，則兩點電荷連線的中點處的電場強度為，故D正確。故選D。
15．(2020-2021學年西南大學附屬中學高一(下)期中)某靜電除塵器工作時內部電場線分布的俯視圖如圖所示，沿半徑方向匯聚于軸線O，已知a點與b點在用一半徑上，c點與b點到軸線O距離相同，以下說法正確的是( )
A．該電場是勻強電場
B．a(chǎn)點場強大于b點場強
C．a(chǎn)點與c點場強相同
D．c點與b點場強大小相同
【答案】 D
【解析】 A．由圖可知，電場線疏密不均勻，不是勻強電場，A錯誤；
B．電場線的疏密表示場強的大小，b點電場線密場強大，B錯誤；
C．a(chǎn)點與c點場強方向不同，場強不相同，C錯誤；
D．根據點電荷的場強公式，c點與b點到軸線O距離相同，所以c點與b點場強大小相同，D正確。故選D。
16.如圖所示，一電子沿等量異種點電荷連線的中垂線由A→O→B勻速運動，電子重力不計，則電子除受電場力外，所受的另一個力的大小和方向變化情況是( )
A．先變大后變小，方向水平向左
B．先變大后變小，方向水平向右
C．先變小后變大，方向水平向左
D．先變小后變大，方向水平向右
【答案】B
【解析】由電場的疊加原理，等量異種點電荷在其連線的中垂線上的電場強度在O點最大。離O點越遠場強越小，但各點的場強方向是相同的，都是水平向右(如圖所示)。電子沿中垂線勻速運動時，所受合力為零，電子受到的電場力方向與場強的方向相反，即水平向左，大小先變大后變小，因此另一個力先變大后變小，方向水平向右。故B正確。
17．(2020-2021學年大慶中學高一(下)期末)用細線將質量為的帶電小球P懸掛在O點下，當空中有方向?yàn)樗较蛴遥笮榈膭驈?qiáng)電場時，小球偏轉后處在靜止?fàn)顟B(tài)，已知，，。
（1）求小球的帶電量；
（2）求細線的拉力；
（3）現將細線剪斷，求小球落地前的加速度大小a。
【解析】 (1)小球受到重力、電場力和繩子拉力，處于靜止?fàn)顟B(tài)，所以有
小球所帶電荷量為
(2)根據平衡條件，由幾何關系得，線的拉力
(3)細繩剪斷后，小球做勻加速直線運動，所受合力與靜止時細繩拉力等大反向。所以
又根據牛頓第二定律，解得a=12.5m/s2
【答案】 (1)；(1)；(3)12.5m/s2
18．如圖所示，以O(shè)為圓心，r為半徑的圓與坐標軸的交點分別為a、b、c、d，空間有與x軸正方向相同的勻強電場，同時在O點固定一個電荷量為＋Q的點電荷。如果把一個電荷量為－q的試探電荷放在c點，則恰好平衡，那么勻強電場的場強大小為多少？a、d兩點的實際場強大小為多少？
【解析】 空間存在勻強電場和點電荷形成的電場，任何一點的場強都是這兩個電場在該處的場強的合場強。由電荷量為－q的試探電荷在c點處于平衡狀態可得keq \f(Qq,r2)＝qE解得勻強電場的場強度為E＝eq \f(kQ,r2)。
由于正點電荷形成的電場的場強方向從圓心沿半徑方向向外，故在a點，點電荷的場強方向沿x軸正方向；在d點，點電荷的場強方向沿y軸正方向。從而可知：a點的實際場強為兩個等大、同方向場強的合成，即Ea＝eq \f(2kQ,r2)，d點的實際場強為兩個等大、互相垂直的場強的合 成，即Ed＝eq \f(\r(2)kQ,r2)。公式
E＝eq \f(F,q)
E＝keq \f(Q,r2)
本質區別
定義式
決定式
適用范圍
一切電場
真空中點電荷的電場
Q或q的
意義
q表示引入電場的(試探檢驗)電荷的電荷量
Q表示產生電場的點電荷(場源電荷)的電荷量
關系
E用F與q的比值來表示，但E的大小與F、q的大小無關
E不僅用Q、r來表示，且E∝Q，E∝eq \f(1,r2)
等量異種點電荷
等量同種(正)點電荷
電場線
分布圖
連線上的
場強大小
O點最小，從O點沿連線向兩邊逐漸變大
O點為零，從O點沿連線向兩邊逐漸變大
中垂線上
的場強大小
O點最大，從O點沿中垂線向兩邊逐漸變小
O點為零，從O點沿中垂線向兩邊先變大后變小
關于O點對稱的點A與A′、B與B′的場強
等大同向
等大反向
