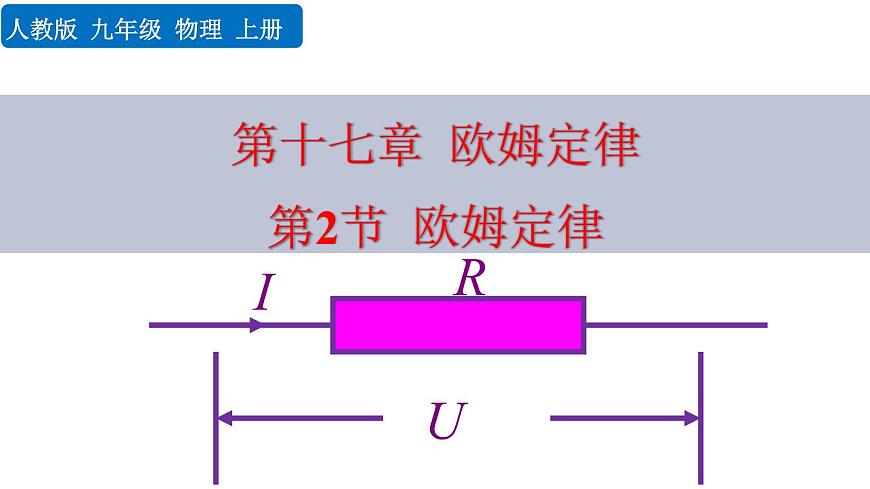

初中物理人教版九年級全冊第2節 歐姆定律試講課課件ppt

這是一份初中物理人教版九年級全冊第2節 歐姆定律試講課課件ppt，共22頁。PPT課件主要包含了成正比，成反比，這是不是普遍規律呢，素養目標，根據題意畫出電路圖，電阻的阻值，想想議議，基礎鞏固題，能力提升題，歐姆定律等內容，歡迎下載使用。

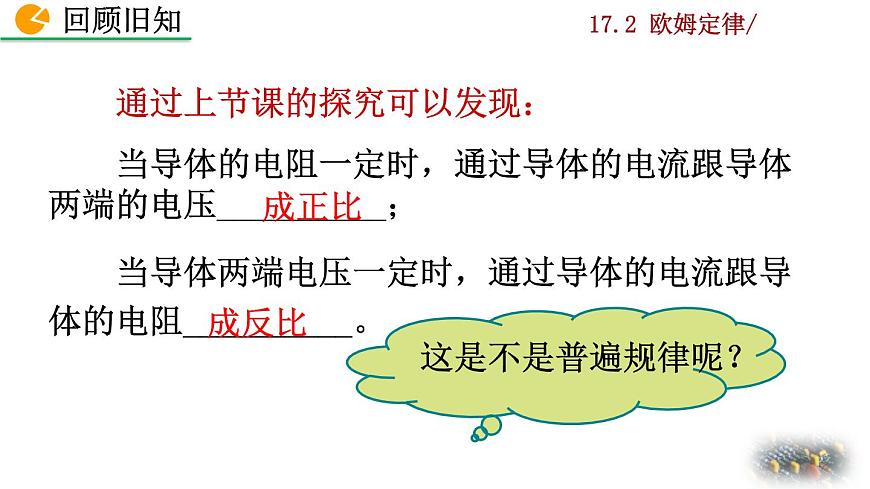

通過上節課的探究可以發現： 當導體的電阻一定時，通過導體的電流跟導體兩端的電壓__________； 當導體兩端電壓一定時，通過導體的電流跟導體的電阻__________。

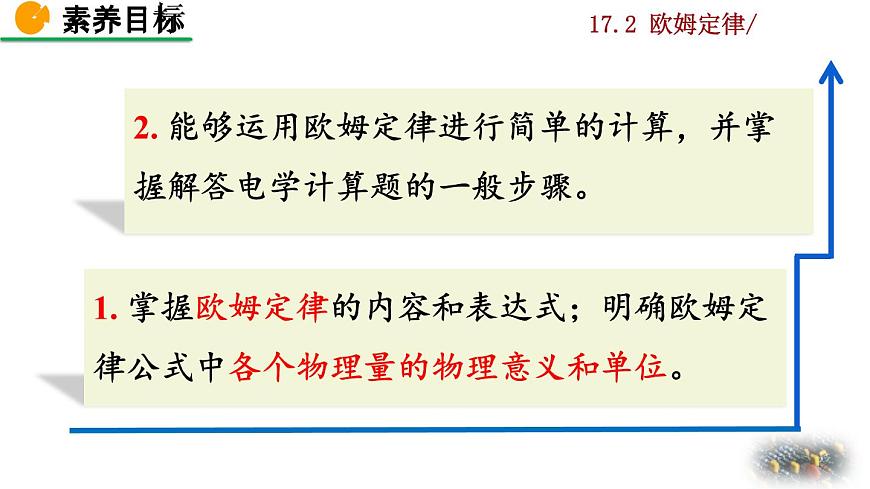

1. 掌握歐姆定律的內容和表達式；明確歐姆定律公式中各個物理量的物理意義和單位。
2. 能夠運用歐姆定律進行簡單的計算，并掌握解答電學計算題的一般步驟。

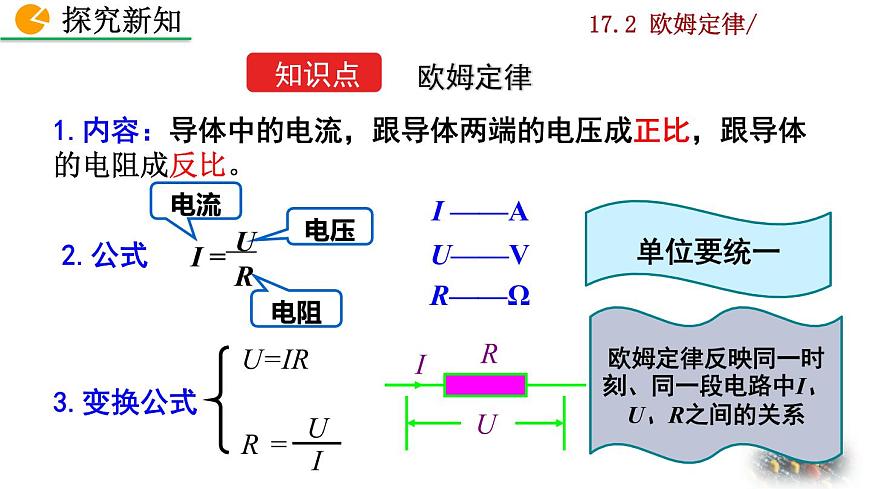

1.內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
歐姆定律反映同一時刻、同一段電路中I、U、R之間的關系

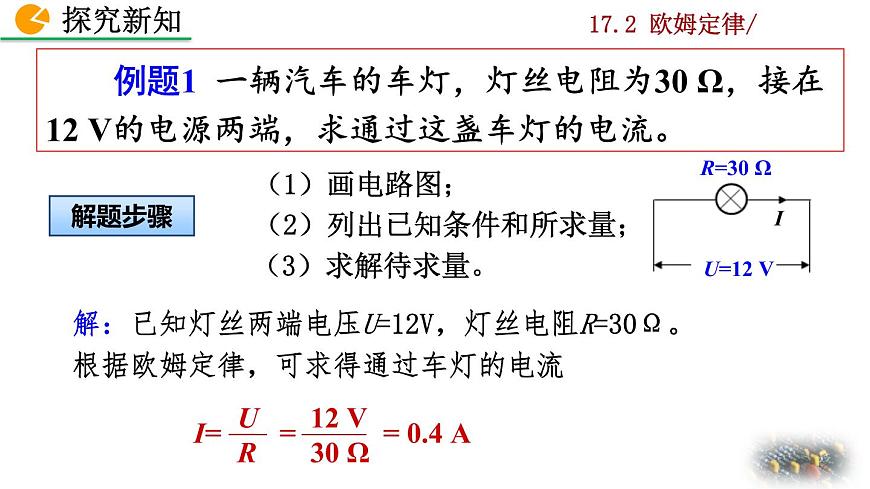

　　例題1 一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞車燈的電流。
解：已知燈絲兩端電壓U=12V，燈絲電阻R=30Ω。根據歐姆定律，可求得通過車燈的電流
（2）列出已知條件和所求量；

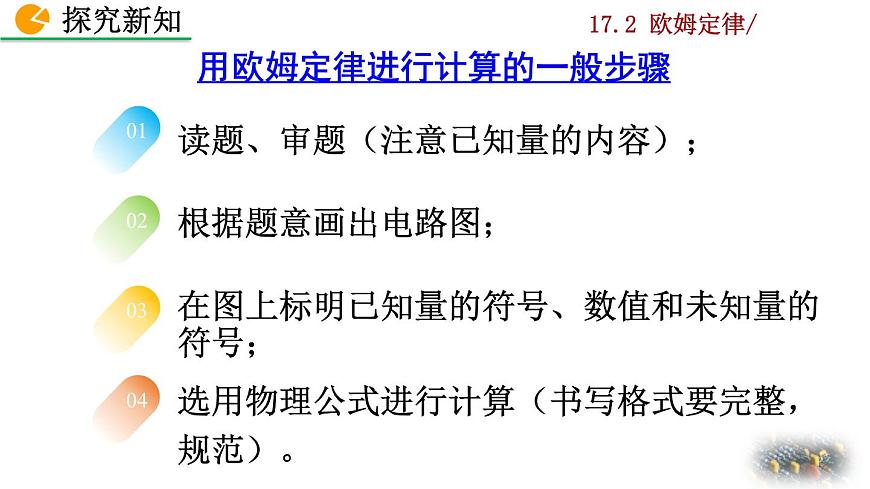

用歐姆定律進行計算的一般步驟
讀題、審題（注意已知量的內容）；
在圖上標明已知量的符號、數值和未知量的符號；
選用物理公式進行計算（書寫格式要完整，規范）。

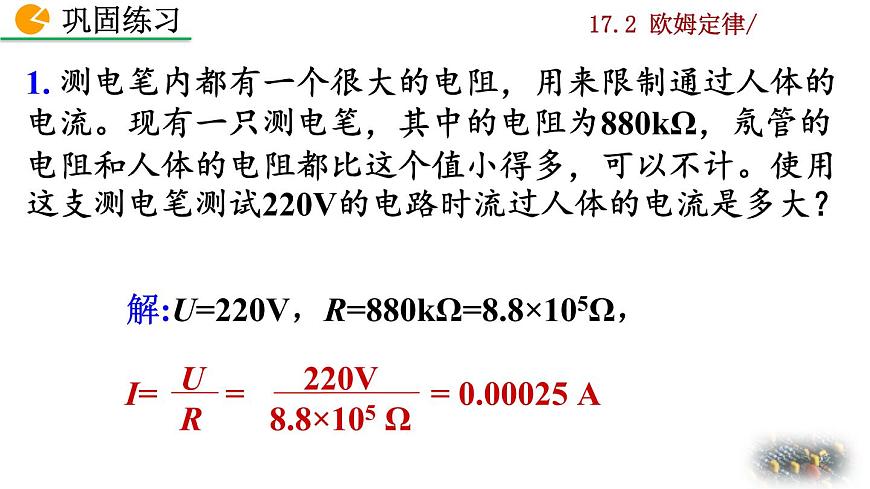

1. 測電筆內都有一個很大的電阻，用來限制通過人體的電流?，F(xiàn)有一只測電筆，其中的電阻為880kΩ，氖管的電阻和人體的電阻都比這個值小得多，可以不計。使用這支測電筆測試220V的電路時流過人體的電流是多大？
解:U=220V，R=880kΩ=8.8×105Ω，

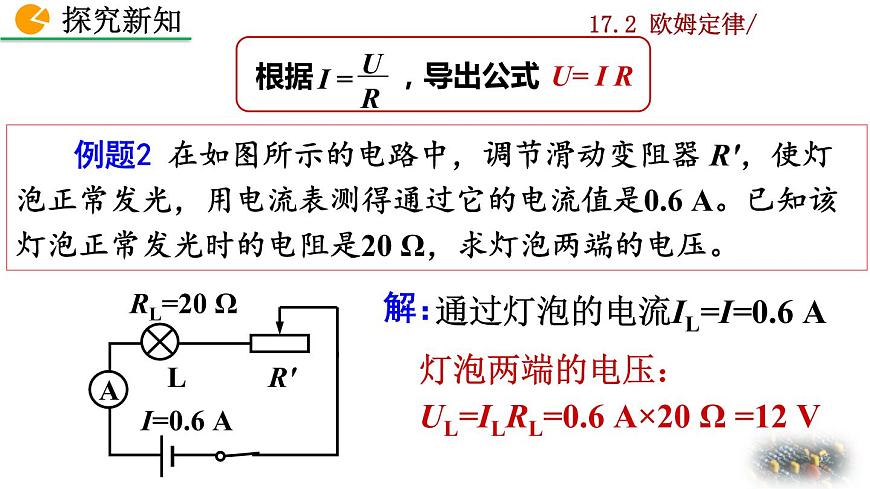

　　例題2 在如圖所示的電路中，調節滑動變阻器 R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20 Ω，求燈泡兩端的電壓。
燈泡兩端的電壓： UL=ILRL=0.6 A×20 Ω =12 V
通過燈泡的電流IL=I=0.6 A
2. 一個電熱水器工作時電熱絲的電阻是22Ω，通過的電流是10A，求電熱水器工作時兩端的電壓。
解：已知R＝22Ω，I＝10A，
電熱水器工作時兩端的電壓：U＝IR＝10A×22Ω＝220V
由 得，

【例題3】有一個電阻兩端的電壓是12V，通過它的電流是300mA,這個電阻的阻值是多少？
解：U =12 V ，I =300mA=0.3A，
由 得，
該題給出了一種測量導體電阻的方法：測出導體兩端的電壓U和通過導體的電流I，利用 求出導體電阻。
4.一導體兩端電壓為3V時，通過導體的電流為1A，則導體電阻為_(kāi)________；若這段導體兩端電壓為7.5V，通過導體的電流為_(kāi)________。
1. 電阻R1、R2串聯，電源電壓是10V，R1兩端電壓為8V，R1為10Ω．則R1中的電流等于_______A，R2等于______Ω。
2. 某定值電阻兩端加上10V的電壓時，測得通過它的電流為2A，則其阻值為_(kāi)_____Ω，若電壓為0，則它的阻值為_(kāi)_____Ω。
3. 兩個定值電阻，阻值之比R1：R2=2：3，將它們串聯起來接在某一電路中，加在它們兩端的電壓之比U1：U2=________；若將它們并聯起來接在某一電路中，通過它們的電流之比I1：I2=_________。
4. 早在19世紀20年代，德國物理學家歐姆就對導體中電流，導體兩端電壓的關系進行了大量的實驗研究，發現對于大多數導體而言，導體中電流跟導體兩端電壓成正比，并于1827年在《動電電路的數學研究》一書中，把他的實驗規律總結成如下公式：S=γ?E（S表示導體中的電流；E表示導體兩端電壓；γ表示導體對電流的傳導率，簡稱電導率）。關于這一規律，下列說法正確的是 （　?。〢．對于不同的導體，給它們兩端加相同的電壓，通過的電流與導體 的電導率成反比 B．對于不同的導體，如果通過的電流相同，電壓與導體的電導率成 正比 C．電導率反映的是導體對電流的導通作用 D．電導率的大小是由加在導體兩端電壓與通過導體的電流決定的
如圖所示，電源兩端電壓U為9V并保持不變，電阻R1阻值為10Ω．閉合開關S后，電流表A的示數I為1.2A。求：（1）電流表A1的示數I1； （2）電阻R2的阻值。
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
完成課后“動手動腦學物理”練習
