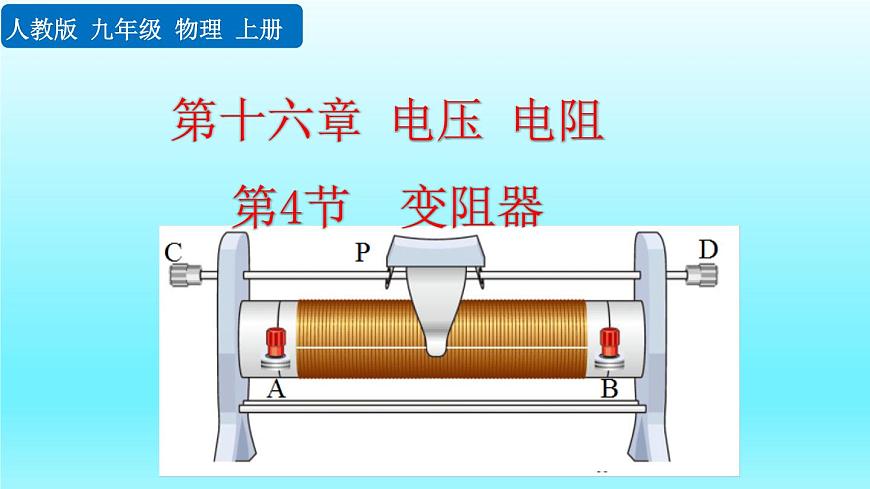

初中物理人教版九年級全冊第十六章 電壓 電阻第4節 變阻器精品ppt課件

這是一份初中物理人教版九年級全冊第十六章 電壓 電阻第4節 變阻器精品ppt課件，文件包含164《變阻器》課件pptx、07102001swf、學習使用滑動變阻器swf、旋鈕式電阻箱1swf、滑動變阻器原理swf、滑動變阻器改變燈泡亮度swf、滑動變阻器結構與原理swf等7份課件配套教學資源，其中PPT共24頁， 歡迎下載使用。
你知道它是怎樣調節燈光亮度的嗎?

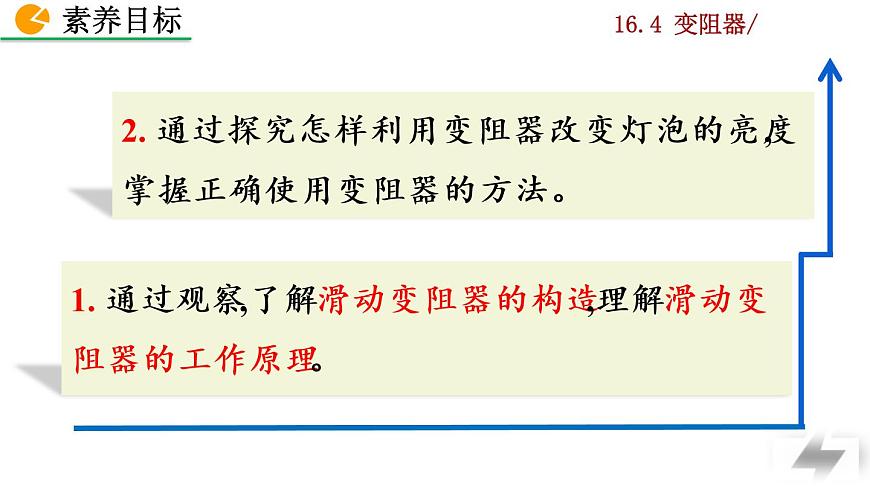

1. 通過觀察,了解滑動變阻器的構造,理解滑動變阻器的工作原理。
2. 通過探究怎樣利用變阻器改變燈泡的亮度,掌握正確使用變阻器的方法。

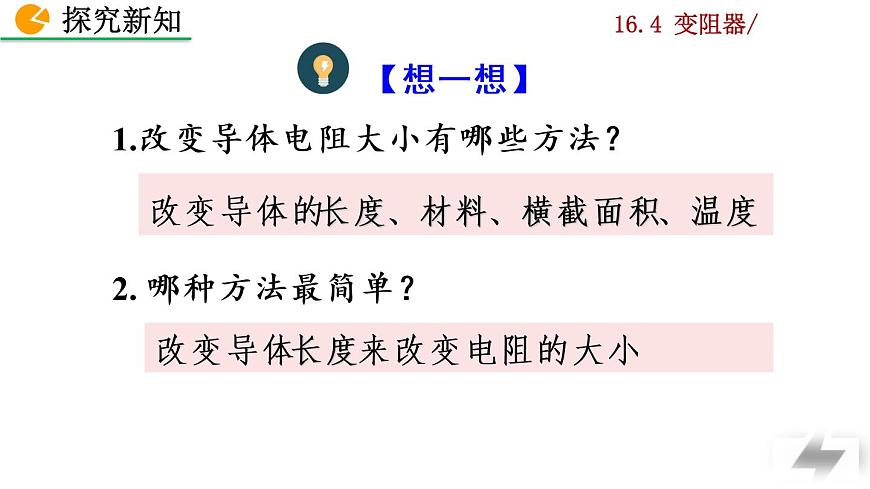

1.改變導體電阻大小有哪些方法？
改變導體的長度、材料、橫截面積、溫度
2. 哪種方法最簡單？
改變導體長度來改變電阻的大小

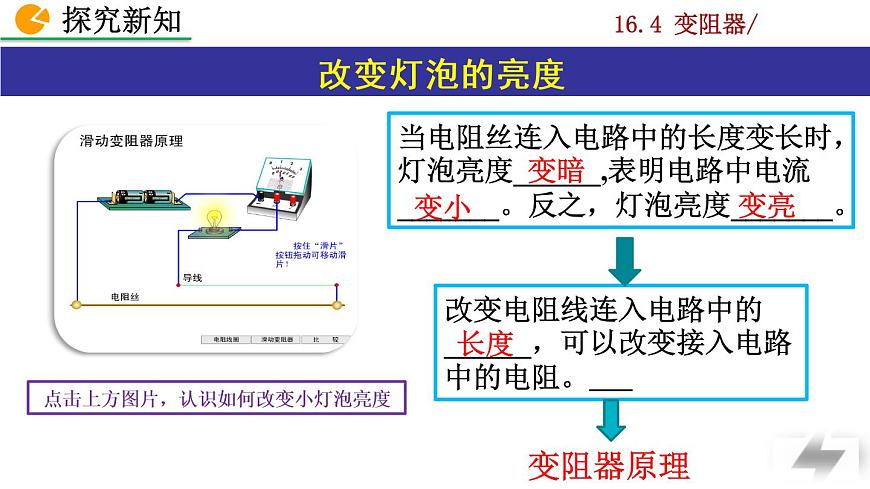

當電阻絲連入電路中的長度變長時，燈泡亮度______,表明電路中電流_______。反之，燈泡亮度_______。
改變電阻線連入電路中的______，可以改變接入電路中的電阻。
點擊上方圖片，認識如何改變小燈泡亮度

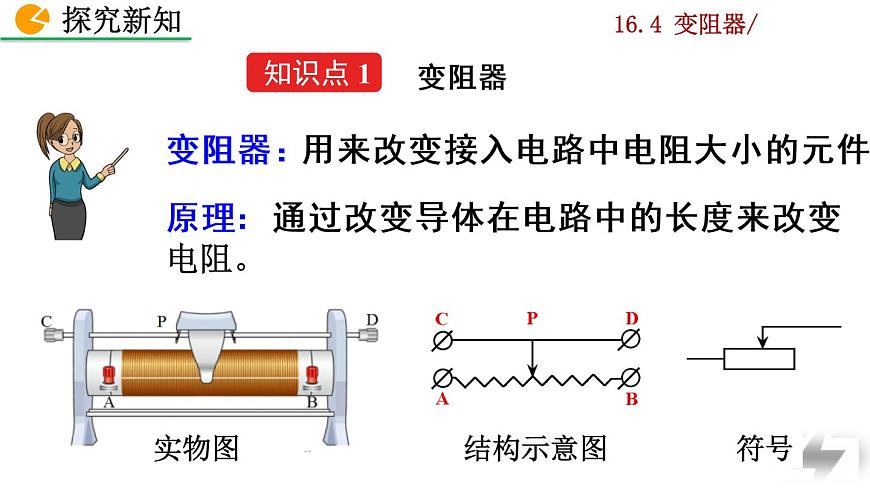

原理：通過改變導體在電路中的長度來改變電阻。
變阻器：用來改變接入電路中電阻大小的元件。

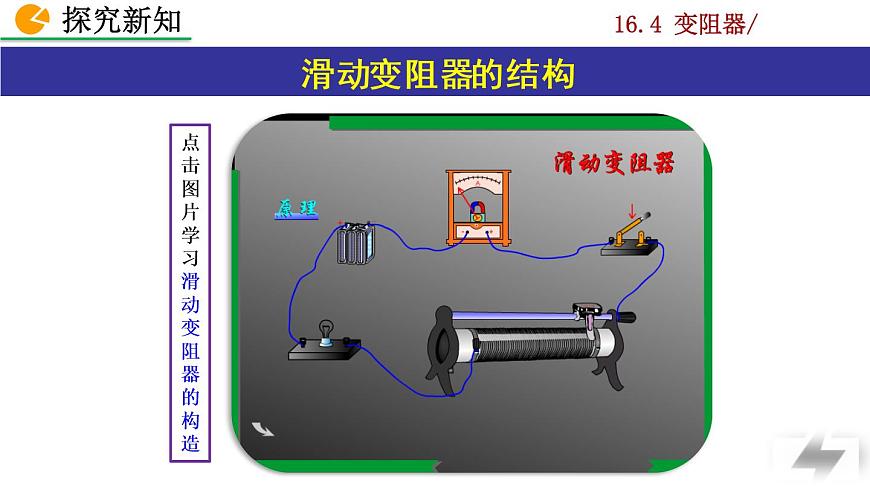

點擊圖片學習滑動變阻器的構造

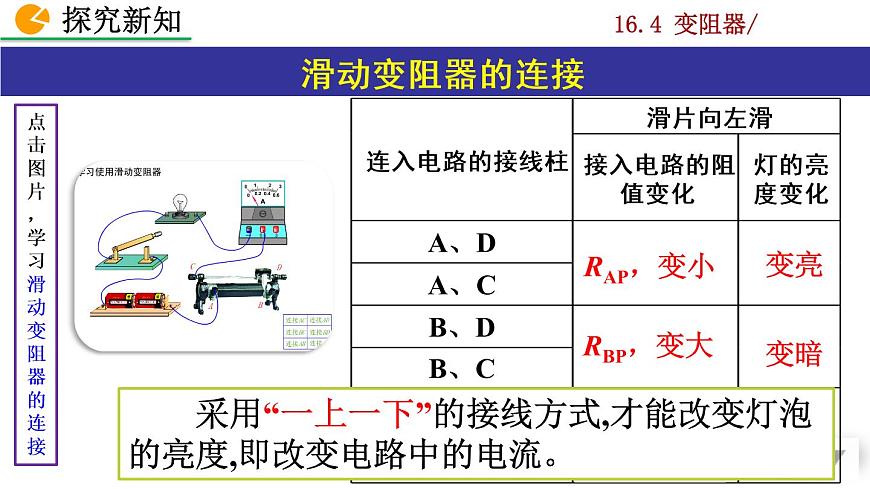

點擊圖片，學習滑動變阻器的連接
采用“一上一下”的接線方式,才能改變燈泡的亮度,即改變電路中的電流。
例 如圖所示的是滑動變阻器的示意圖,下列說法錯誤的是(　　)A.AB間是緊密纏繞在絕緣筒上的電阻絲,CD是導體棒B.滑動變阻器最大電阻值決定于AB間電阻絲的長度、 材料和橫截面積 C.滑動變阻器要串聯接入電路 D.滑動變阻器的電阻絲可用銅線代替
例 如圖所示,若滑動變阻器的滑片P向C端滑動時，小燈泡變亮，那么應將N接(　　) A. B接線柱　　　　B. C接線柱C. D接線柱 D. 以上都可以
例 把滑動變阻器接入電路中，如圖所示。要求滑片P向右移動時電壓表的示數增大，則下列接法中正確的是（　?。〢．a(chǎn)接1，b接4 B．a(chǎn)接1，b接3 C．a(chǎn)接2，b接3 D．a(chǎn)接3，b接4
使用前要了解銘牌:
變阻器的最大電阻值是50Ω； 允許通過的最大電流是1.5A。
使用時根據需要進行選擇，電路中的電流不能超過滑動變阻器允許通過的最大電流。
①改變電路中的電流;②改變部分電路兩端的電壓;③保護電路。
滑動變阻器正確連入電路后，在閉合開關前，要把滑片滑到阻值最大處。
判斷滑片移動時接入電路的電阻阻值變化情況時,一定要看清下方接線柱是接左還是接右,然后看滑片是向左還是向右移動,記住“近下電阻小,遠下電阻大”，即滑片遠離下方接線柱時,滑動變阻器接入電路的阻值增大,靠近下方接線柱時,滑動變阻器接入電路中的阻值減小,與上方接哪個接線柱無關。
點擊上方圖片練習電阻箱的讀數
例 如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將_______（選填“a和b”、“a和c”或“b和c”）接線柱接入電路。關于電位器上電阻絲的材料，應該選用_____________（選填“銅絲”或“鎳鉻合金絲”）。
1. 變阻器是通過改變接入電路中電阻線的________來改變電阻大小的，一只滑動變阻器的銘牌上標有“20Ω，1A”的字樣，則表示這只滑動變阻器的電阻變化范圍是________Ω。
2. 在“改變小燈泡亮度”的實驗中，滑動變阻器所起作用的說法不正確的是（　?。〢．改變電路中的電流 B．保護電路 C．改變被測小燈泡的電阻 D．改變被測小燈泡兩端的電壓
3.如圖所示的滑動變阻器四種接法中，當變阻器的滑片P向左移動時，都能使電路中的電流變大的是（ ）A.甲和乙 B.丙和丁 C.甲和丙 D.甲和丁
如圖是一種自動測定油箱內油面高度的裝置，R是滑動變阻器，它的金屬桿是杠桿的一端，從油量表（由電流表改裝而成）指針?biāo)傅目潭?，就可以知道油箱?nèi)油面的高度，當滑動變阻器的金屬桿上移時，油箱內油面________，電路中的電流______。
完成課后“動手動腦學物理”練習
