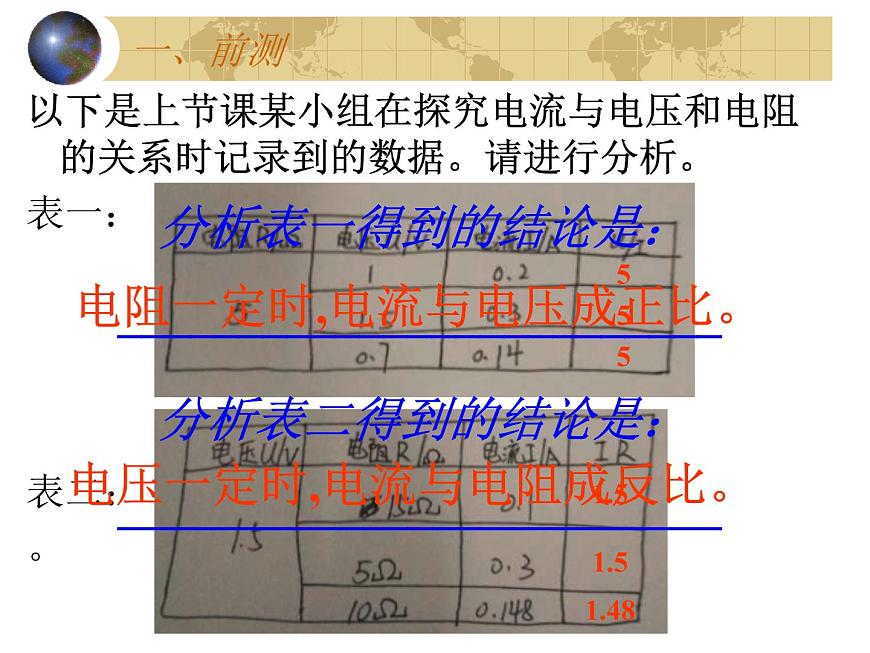

以下是上節課某小組在探究電流與電壓和電阻的關系時記錄到的數據。請進行分析。表一： 表二：。
分析表一得到的結論是：_________________________
電阻一定時,電流與電壓成正比。
分析表二得到的結論是：_________________________
電壓一定時,電流與電阻成反比。

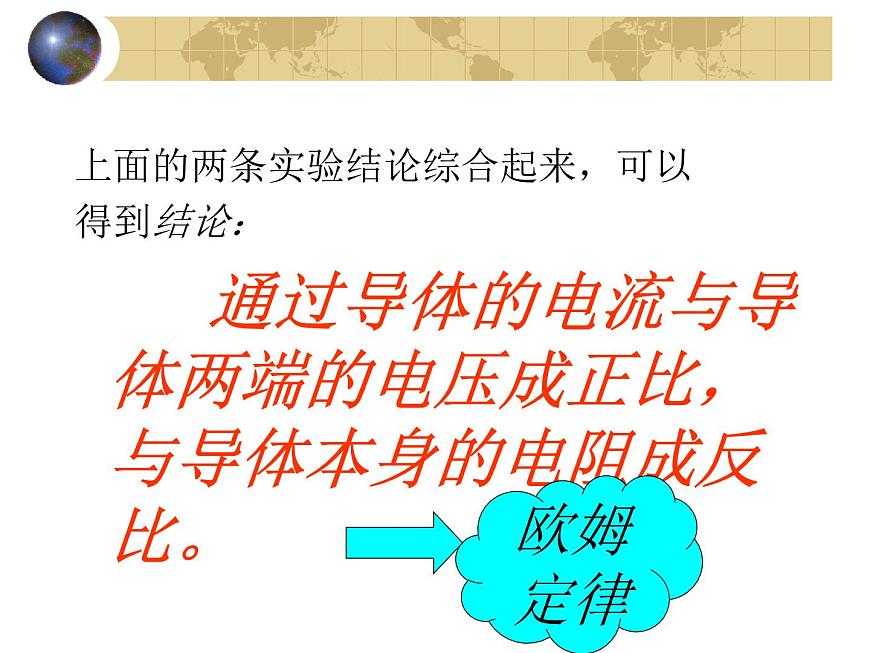

上面的兩條實驗結論綜合起來，可以得到結論： 通過導體的電流與導體兩端的電壓成正比，與導體本身的電阻成反比。
（1787-1854 德國）

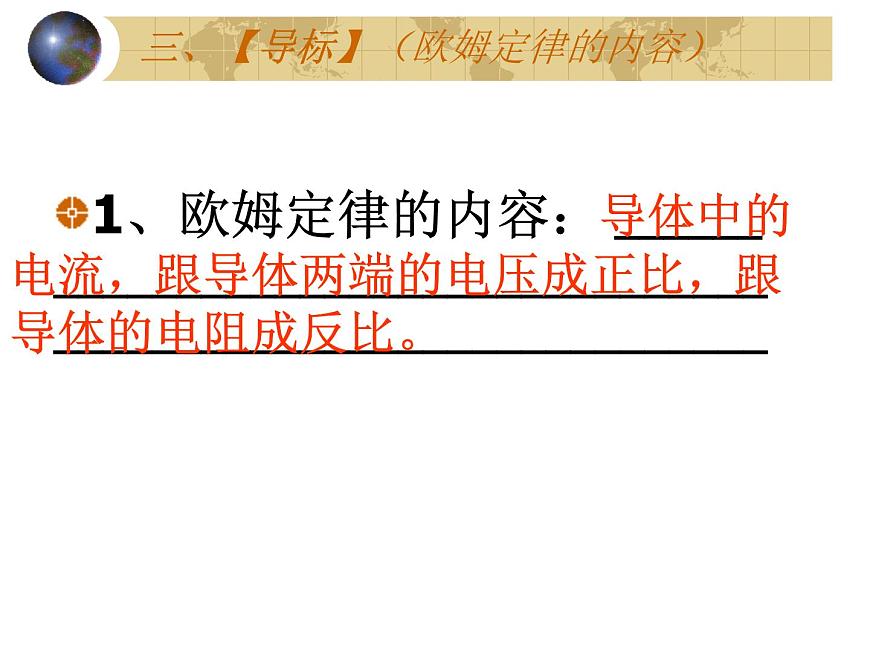

三、【導標】（歐姆定律的內容）
1、歐姆定律的內容： ________________________________________________________________
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

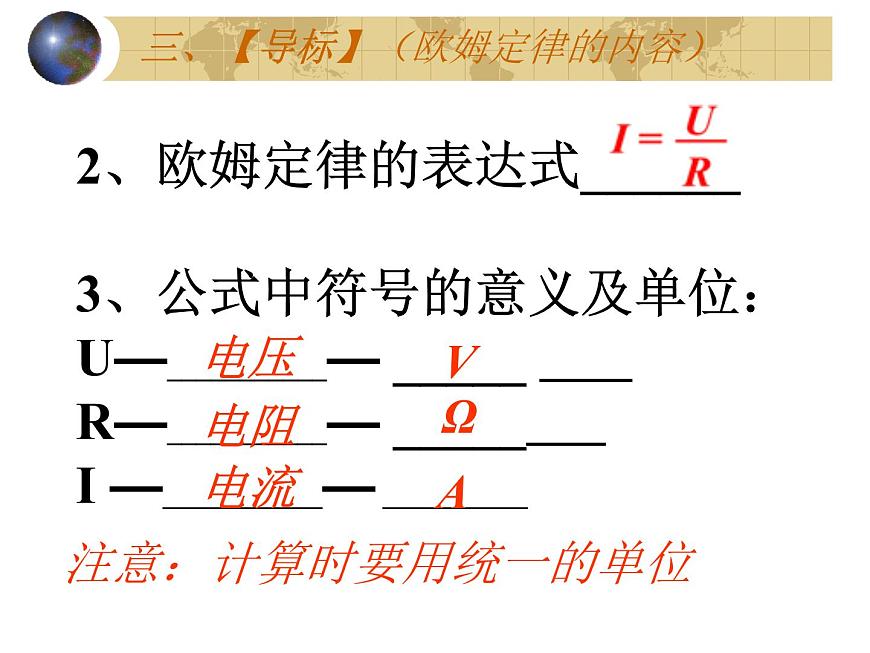

2、歐姆定律的表達式______3、公式中符號的意義及單位：U—___________— _____ R—___________— _____ I —___________— __________
注意：計算時要用統一的單位

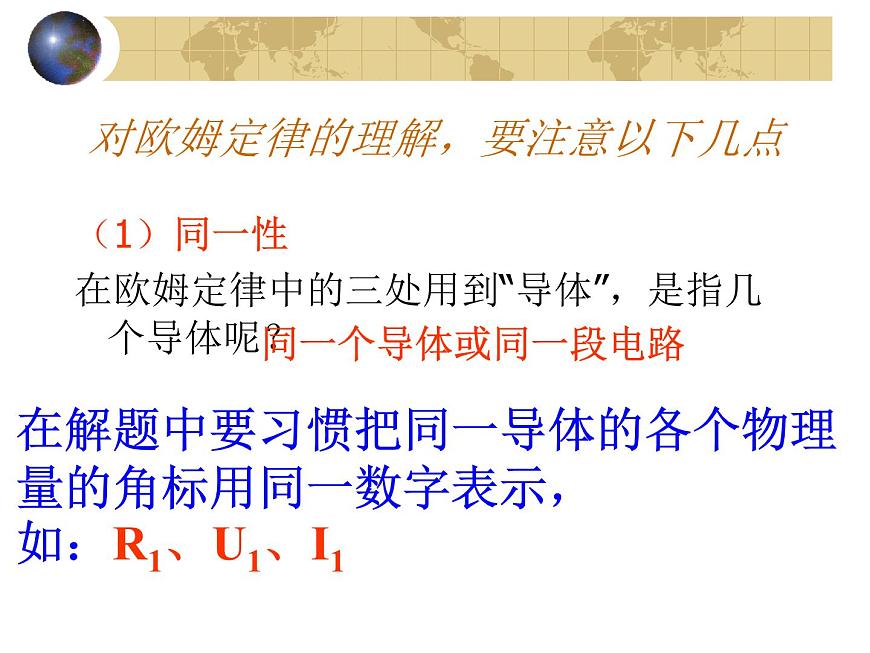

對歐姆定律的理解，要注意以下幾點
（1）同一性在歐姆定律中的三處用到“導體”，是指幾個導體呢？
同一個導體或同一段電路
在解題中要習慣把同一導體的各個物理量的角標用同一數字表示，如：R1、U1、I1

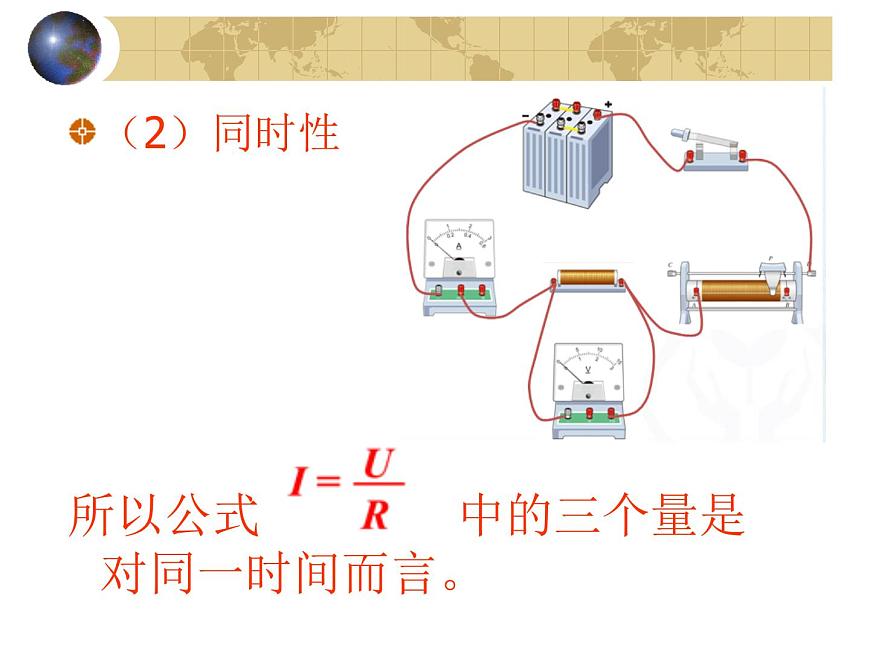

（2）同時性所以公式 中的三個量是對同一時間而言。
4、歐姆定律的變形式：________________、______________
追問：對于公式 ，能否說導體的電阻與導體兩端的電壓成正比，與通過導體的電流成反比?
溫馨提示：對物理公式不能單純從數學的角度去理解。
例1：一輛汽車的車燈接在12V電源兩端，燈絲電阻為30Ω。求通過燈絲的電流。
四、【釋標】（歐姆定律的應用：）
1、分析電路圖，原題沒圖的可根據題意畫出2、根據題意寫出已知量的符號、數值，未知量的符號（同一導體的物理量放在一起）3、利用歐姆定律求解
例2：如圖所示，閉合開關后，電壓表的示數為6V，電流表的示數為0.3A，求電阻R的阻值。
例3：在如圖所示的電路中，調節滑動變阻器 R′，使燈泡正常發光，用電流表測得通過它的電流值是0.6A。已知該燈泡正常發光時的電阻是20Ω,求燈泡兩端的電壓。
1、一個導體有三個物理量：電流、電壓、電阻，只要知道其中的兩個，就可以用歐姆定律求出第三個。2、I、 U、 R必須同一、同時，單位也要統一。3、解題時，書寫步驟要規范。……
通過解答以上的題目你有什么收獲嗎？
例4. 二氧化錫傳感器能用于汽車尾氣中一氧化碳濃度的檢測,它的原理是其中的電阻隨一氧化碳濃度的增大而減小,將二氧化錫傳感器接入如圖所示的電路中,則當二氧化錫傳感器所處空間中的一氧化碳濃度增大時,電壓表示數U與電流表示數I發生變化,其中正確的是（ ）A. U變大,I變大 B. U變小, I變小C. U變小, I變大 D. U變大, I變小
繼續追問：同學們再來看看例題2，如果想知道某段導體的電阻，可以怎么做？用電流表測出通過導體中的電流，用電壓表測出導體兩端的電壓，就可以求出導體的電阻了。 這種用電壓表和電流表測定電阻的方法叫“伏安法”。
1. 關于歐姆定律公式I=U/R,下列說法正確的是(　　)A.通過導體的電流越大,這段導體的電阻就越小B.導體兩端的電壓越高,這段導體的電阻就越大C.導體中的電流跟導體兩端的電壓成正比,跟導體的電阻成反比D.導體的電阻與電壓成正比,與電流成反比
2.如圖所示為A、B兩個導體的I-U圖象,由圖象可知(　　)A.RA>RB B.RA
