人教版九年級全冊第2節 歐姆定律教學ppt課件

這是一份人教版九年級全冊第2節 歐姆定律教學ppt課件，共19頁。PPT課件主要包含了溫故知新，變換公式，UIR，練一練，你會了嗎，IUR，＝05安x20歐，＝10伏，RUI，想一想等內容，歡迎下載使用。

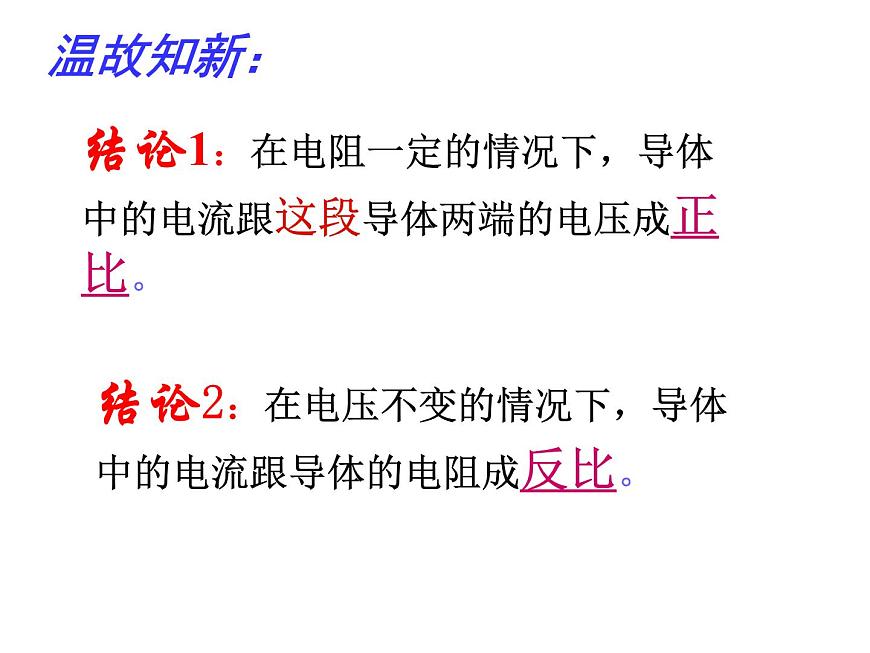

結論1：在電阻一定的情況下，導體中的電流跟這段導體兩端的電壓成正比。
結論2：在電壓不變的情況下，導體中的電流跟導體的電阻成反比。

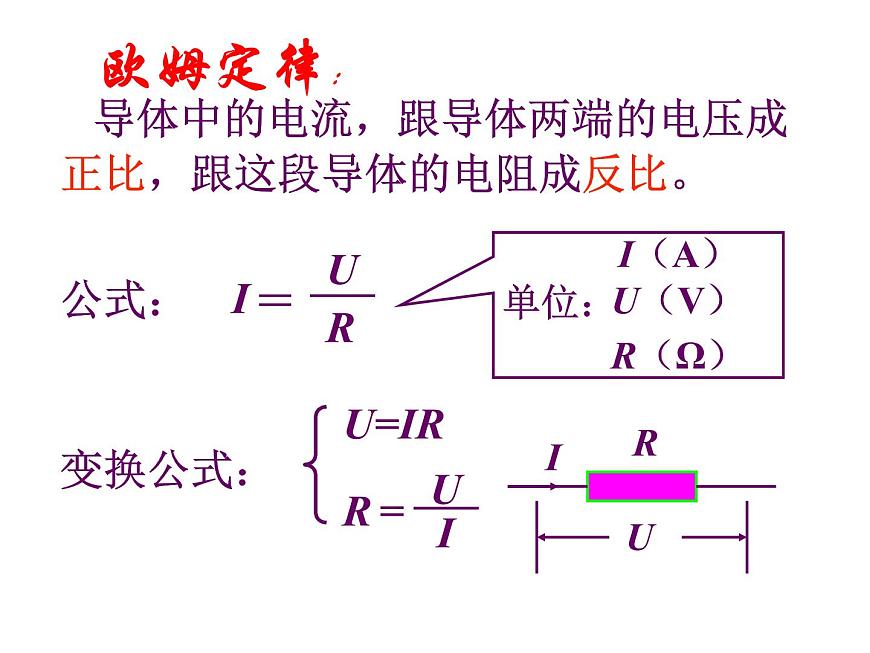

導體中的電流，跟導體兩端的電壓成正比，跟這段導體的電阻成反比。

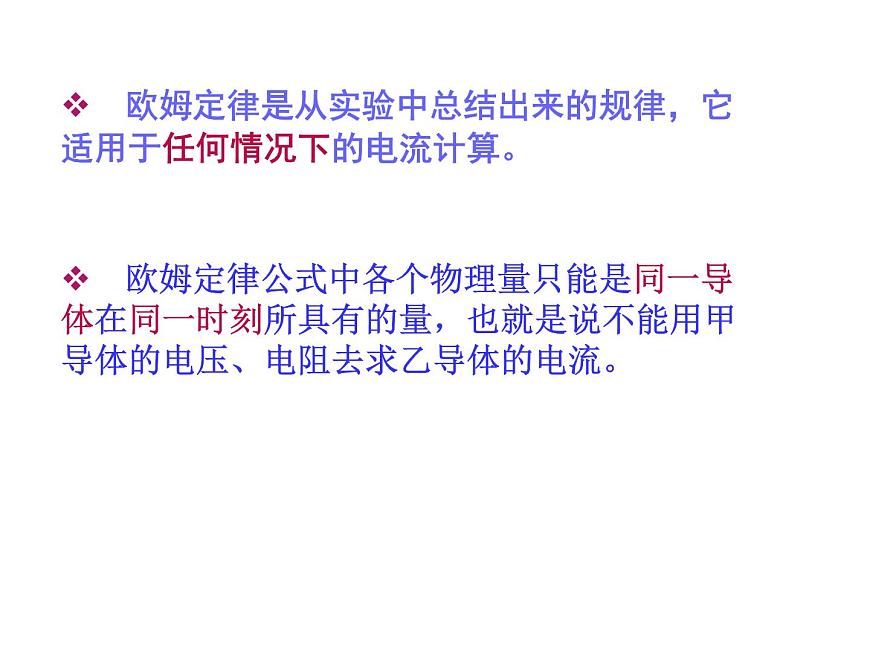

歐姆定律是從實驗中總結出來的規律，它適用于任何情況下的電流計算。
　歐姆定律公式中各個物理量只能是同一導體在同一時刻所具有的量，也就是說不能用甲導體的電壓、電阻去求乙導體的電流。

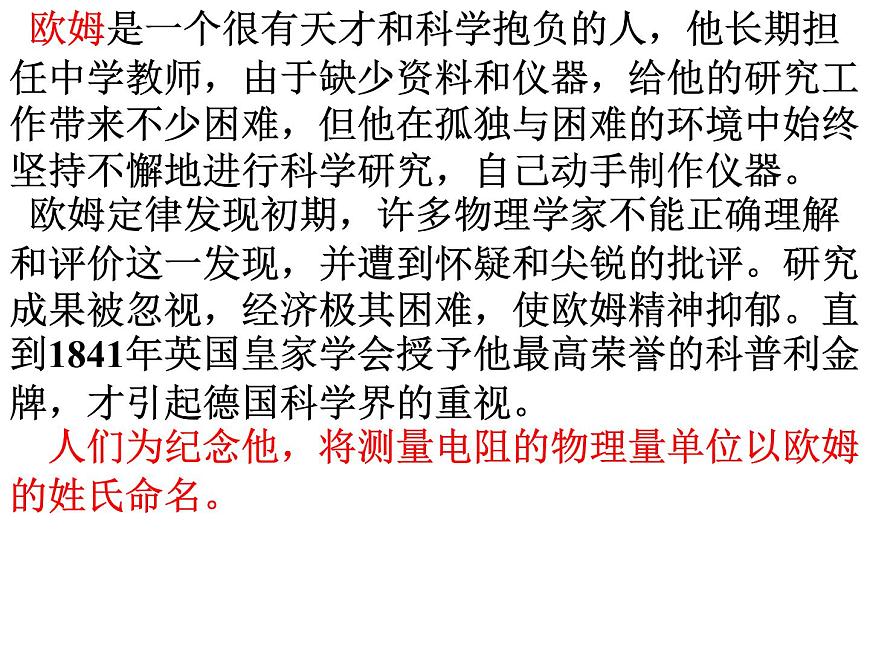

??歐姆是一個很有天才和科學抱負的人，他長期擔任中學教師，由于缺少資料和儀器，給他的研究工作帶來不少困難，但他在孤獨與困難的環境中始終堅持不懈地進行科學研究，自己動手制作儀器。 ??歐姆定律發現初期，許多物理學家不能正確理解和評價這一發現，并遭到懷疑和尖銳的批評。研究成果被忽視，經濟極其困難，使歐姆精神抑郁。直到1841年英國皇家學會授予他最高榮譽的科普利金牌，才引起德國科學界的重視。 ??? 人們?yōu)榧o念他，將測量電阻的物理量單位以歐姆的姓氏命名。 ??? 　

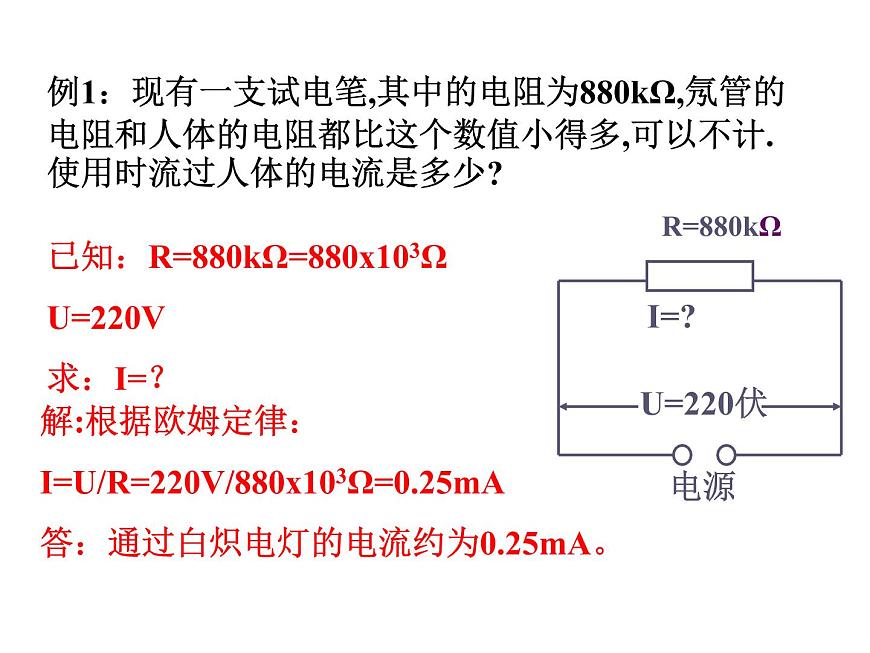

例1：現有一支試電筆,其中的電阻為880kΩ,氖管的電阻和人體的電阻都比這個數值小得多,可以不計.使用時流過人體的電流是多少?
已知：R=880kΩ=880x103Ω U=220V求：I=？
解:根據歐姆定律：I=U/R=220V/880x103Ω=0.25mA答：通過白熾電燈的電流約為0.25mA。

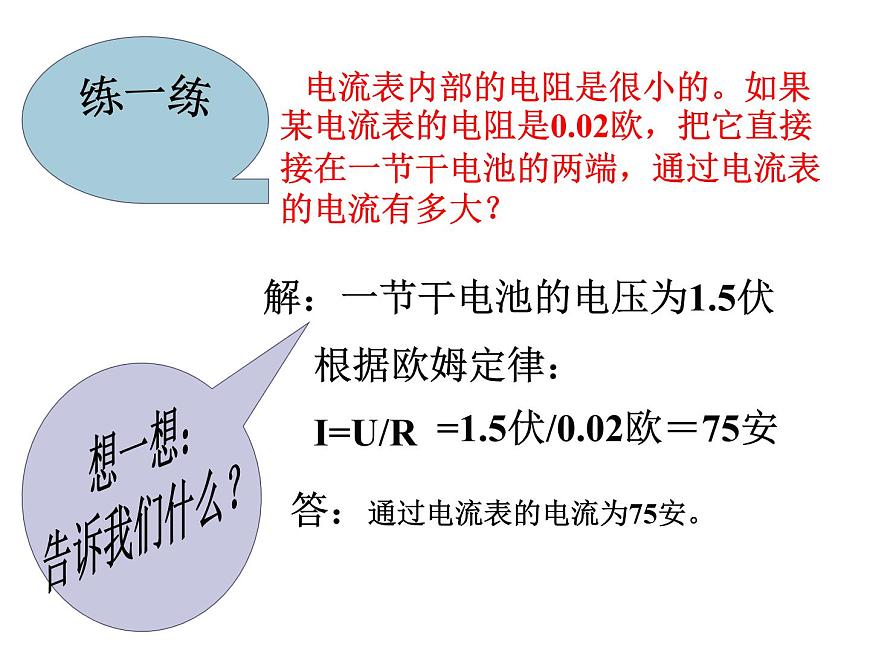

　電流表內部的電阻是很小的。如果某電流表的電阻是0.02歐，把它直接接在一節干電池的兩端，通過電流表的電流有多大？
解：一節干電池的電壓為1.5伏
根據歐姆定律：I=U/R
=1.5伏/0.02歐＝75安
答：通過電流表的電流為75安。
想一想：告訴我們什么？
例2：有一種指示燈，電阻為6.3歐，通過的電流為0.45安時才能正常發光，要使這種指示燈正常發光，應加多大的電壓？
解：已知：R=6.3Ω I=0.45A　　求：U=？　
由I=U/R得：U=IR=0.45A×6.3Ω=2.8V答：要使這種指示燈正常發光，應加大約2.8V的電壓。
[練習]一個電熱器工作時的電阻是44歐，通過的電流是5安，求電熱器兩端的電壓。
解：根據公式　I=U/R　可得：U=IR=5安x44歐＝220伏答：電熱器兩端的電壓是220伏
例3：用電壓表測出一段導體兩端的電壓是7.2伏，用電流表測出的電流是0.4安，求這段導體的電阻。
解：已知：U=7.2V I=0.4A求： R=？
由I=U/R得：R=U/I=7.2V/0.4A=18Ω答：這段導體的電阻為18Ω。
一個定值電阻R的阻值為20歐，允許通過的最大電流為500毫安，它兩端的電壓不能超過多大？
答：它兩端的電壓不能超過10伏
一個定值電阻兩端的電壓是2.5伏,通過它的電流是0.5安.(1)這個電阻的阻值為多大?(2)如果把這個電阻接到電壓為4伏的電路中,能不能用量程為0.6安的電流表來測定通過這個定值電阻的電流?
(1)解:根據歐姆定律:I=U/R得
R=U/I=2.5伏/0.5安=5歐
(2)解:根據歐姆定律及該電阻值不變得：
I=U/R＝4伏/5歐＝0.8安
0.8安>0.6安 所以不能。
答：這個電阻的阻值為5歐， 不能用量程為0.6安的電流表來測。
電燈L1和L2的電阻分別是16歐和20歐，它們?nèi)鐖D所示接在電路中，已知電源電壓為10伏且保持不變，試求通過燈L1和L2的電流。
解：根據歐姆定律I＝U/R和并聯電路電壓相等
U=U1=U2＝10伏
＝10伏/16歐＝0.625安
＝10伏/20歐＝0.5安
答：通過燈L1和L2的電流分別為0.625安和0.5安。
R = U / I跟I = U / R相似，那能否認為電阻跟電壓成正比，跟電流成反比？這就是電阻的定義式嗎？
導體的電阻是導體本身固有的一種性質，導體電阻的大小是由導體的長度、橫截面積和材料決定的，當電阻兩端電壓改變時，通過它的電流也成正比例改變，而電壓與電流比值（即電阻）不變，是一個定值（可以看出電阻的大小等于電壓與電流的比值），故電阻跟電壓、電流無關，不存在正、反比的關系。所以R=U／I，只能用來計算電阻的大小，而不能用作電阻的定義式 。
2、某一電阻接在40伏的電路中，其上通過的電流為2安，問：該電阻為大？若電壓增大到80伏時，其電阻為多大？為什么？
答：當電壓為40伏時，電阻為20歐；當電壓增大到80伏時，電阻還是為20歐；因為導體的電阻是導體本身固有的一種性質，導體電阻的大小是由導體的長度、橫截面積和材料決定的 。
1、工廠中車床照明燈用36伏的安全電壓，1號車床照明燈的電阻為32歐，求通過燈絲的電流。如果通過3號車床燈絲的電流為1.5A安，那3號車床照明燈的電阻為多少？
已知：U=36V R1=32Ω I3=1.5A 求：I1=？R3=？解：根據歐姆定律： I1=U/R1=36V/32Ω=1.125A R3=U/I3=36V/1.5A=24Ω答：通過1號車床照明燈的電流是1.125A，3號車床照明燈的電阻為24Ω。
