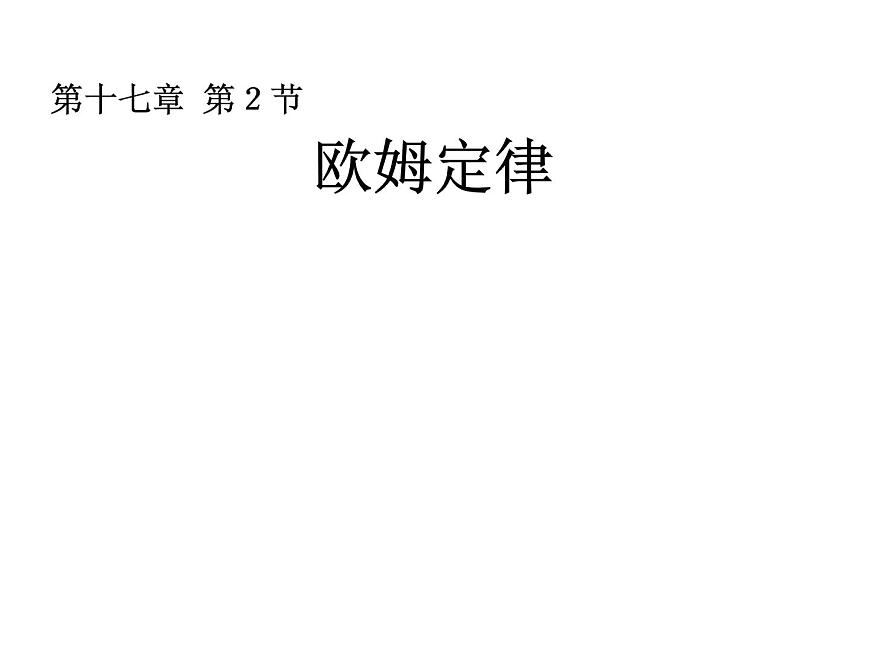

物理人教版第2節 歐姆定律教案配套ppt課件

這是一份物理人教版第2節 歐姆定律教案配套ppt課件，共14頁。PPT課件主要包含了歐姆定律，應用歐姆定律，1畫電路圖，3求解I，例題分析，解題步驟，RL20Ω，I06A，ILI06A，ABD等內容，歡迎下載使用。

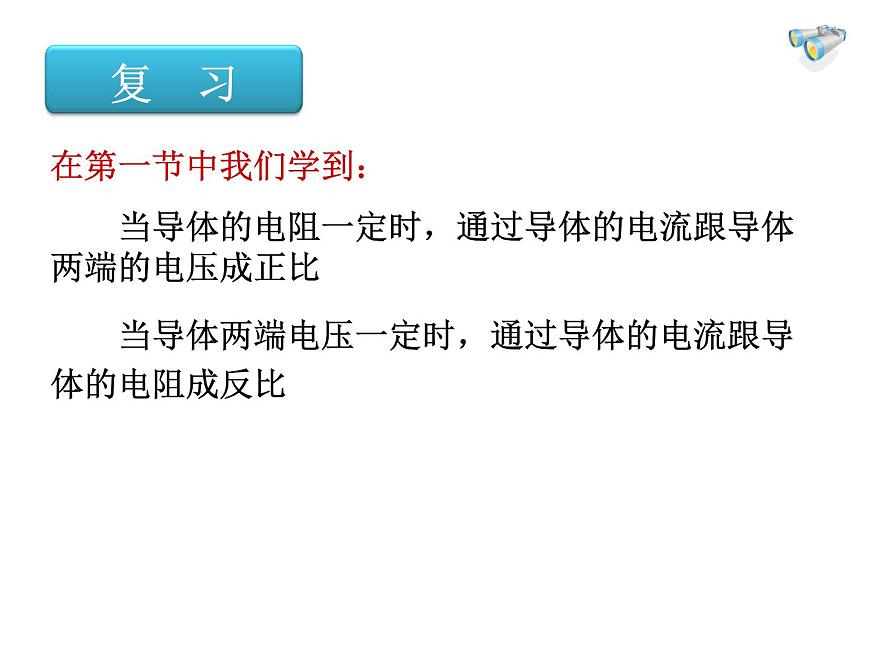

在第一節中我們學到：　　當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比　　當導體兩端電壓一定時，通過導體的電流跟導體的電阻成反比

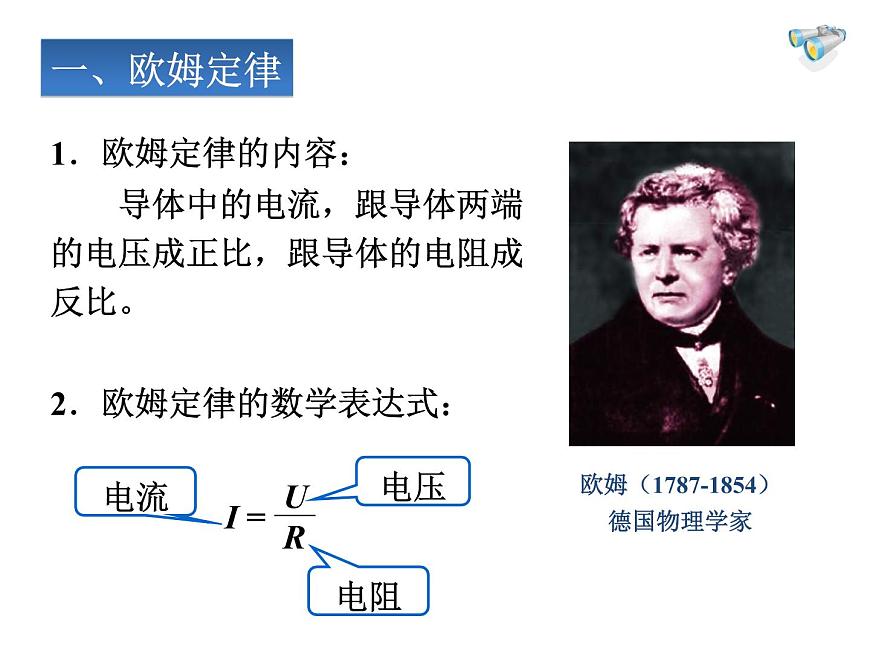

1．歐姆定律的內容：　　導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
歐姆（1787-1854）德國物理學家
2．歐姆定律的數學表達式：

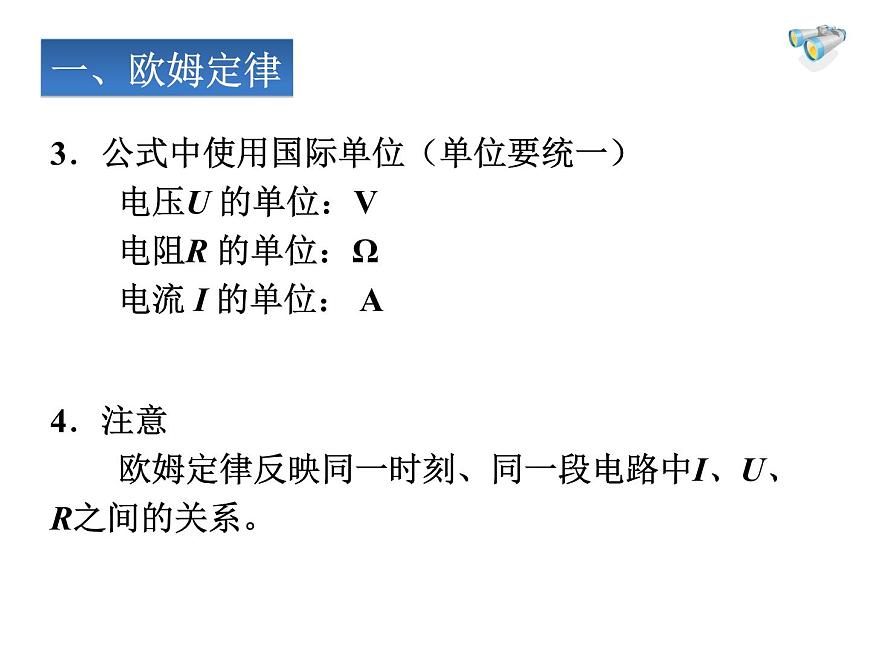

3．公式中使用國際單位（單位要統一）　　電壓U 的單位：V 　　電阻R 的單位：Ω 　　電流 I 的單位： A
4．注意　　歐姆定律反映同一時刻、同一段電路中I、U、R之間的關系。

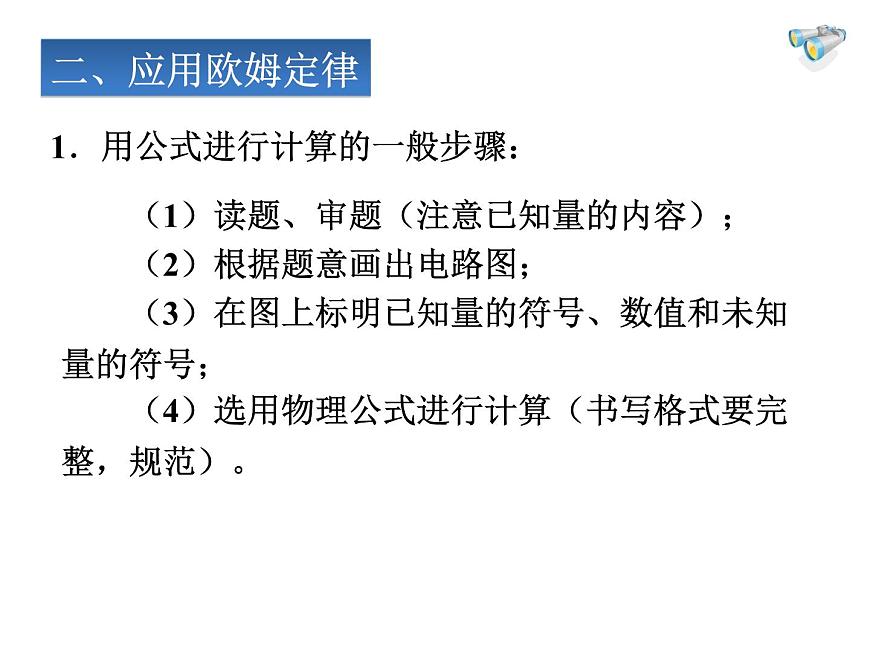

　?。?）讀題、審題（注意已知量的內容）；　?。?）根據題意畫出電路圖；　?。?）在圖上標明已知量的符號、數值和未知量的符號；　　（4）選用物理公式進行計算（書寫格式要完 整，規范）。
1．用公式進行計算的一般步驟：

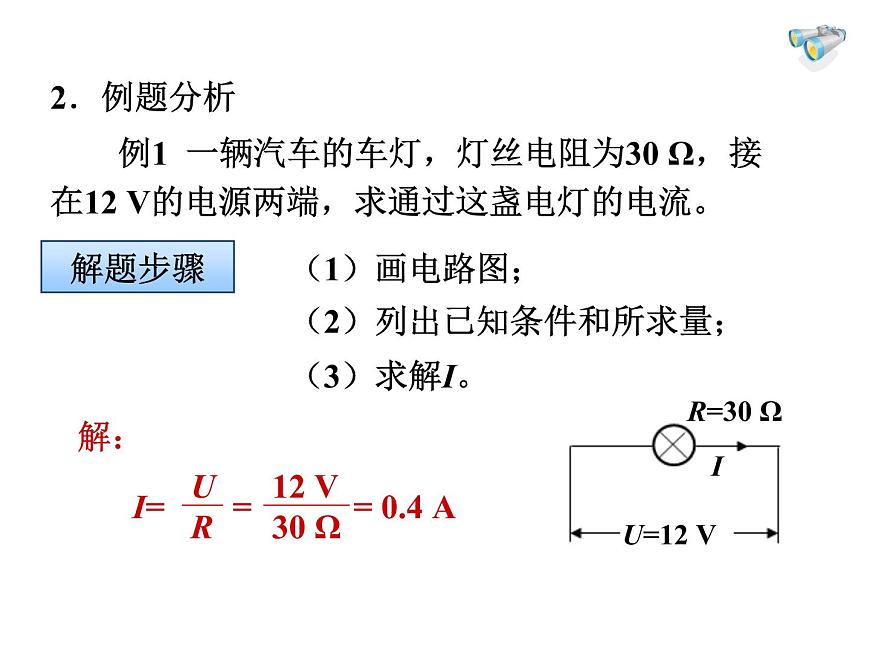

　　例1 一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
（2）列出已知條件和所求量；
　　例2 在如圖所示的電路中，調節滑動變阻器 R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20 Ω，求燈泡兩端的電壓。
UL=ILRL =0.6 A×20 Ω =12 V
　　例3 某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值。
　　例4 加在某一電阻器兩端的電壓為5 V時，通過它的電流是0.5 A，則該電阻器的電阻應是多大？如果兩端的電壓增加到20 V，此時這個電阻器的電阻值是多大？通過它的電流是多大？
提示：因?yàn)殡娮枋菍?dǎo)體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
　　例5 甲、乙分別接入電壓比是2∶1的電路 中，已知它們的電阻比是2∶3，則通過它們的 電流比是　(　　　)　　A．1∶1　B．2∶1　C．4∶3　D．3∶1
　　據題意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3　　根據 　　解得： I甲∶I乙= 3∶1
　　注意：甲和乙電壓與電阻的對應關系不要出現錯誤。
　　1．關于電流跟電壓和電阻的關系，下列說法正確的是（ ） 　A．導體的電阻越大，通過導體的電流越小 　B．導體的電阻越大，通過導體的電流越大 　C．導體兩端的電壓越大，導體的電阻越大，通過導體的電流也越大 　D．在導體兩端的電壓一定的情況下，導體的電阻越小，通過導體的電流越大
　　2．一條鎳鉻合金線的兩端加上4 V電壓時，通過的電流是0.2 A，則它的電阻是 Ω。若合金線的兩端電壓增至16 V時，它的電阻是 Ω，這時若要用電流表測量它的電流，應選用量程為 A的電流表。
20
　　3．關于歐姆定律，下列敘述中正確的是　　　　　　　　　　　　　　　?。? ）　　A．在相同電壓下，導體的電流和電阻成反比　　B．對同一個導體，導體中的電流和電壓成正比　　C．因?yàn)殡娮枋菍?dǎo)體本身的性質，所以電流只與導體兩端的電壓成正比　　D．導體中的電流與導體兩端的電壓有關，也與導體的電阻有關
