初中物理人教版九年級全冊第2節 歐姆定律評課課件ppt

這是一份初中物理人教版九年級全冊第2節 歐姆定律評課課件ppt，共26頁。PPT課件主要包含了2歐姆定律，歐姆定律，例題1，例題2，例題3，1A×100Ω，等效替代法，串聯分壓，UIR，R串＝R1＋R2等內容，歡迎下載使用。

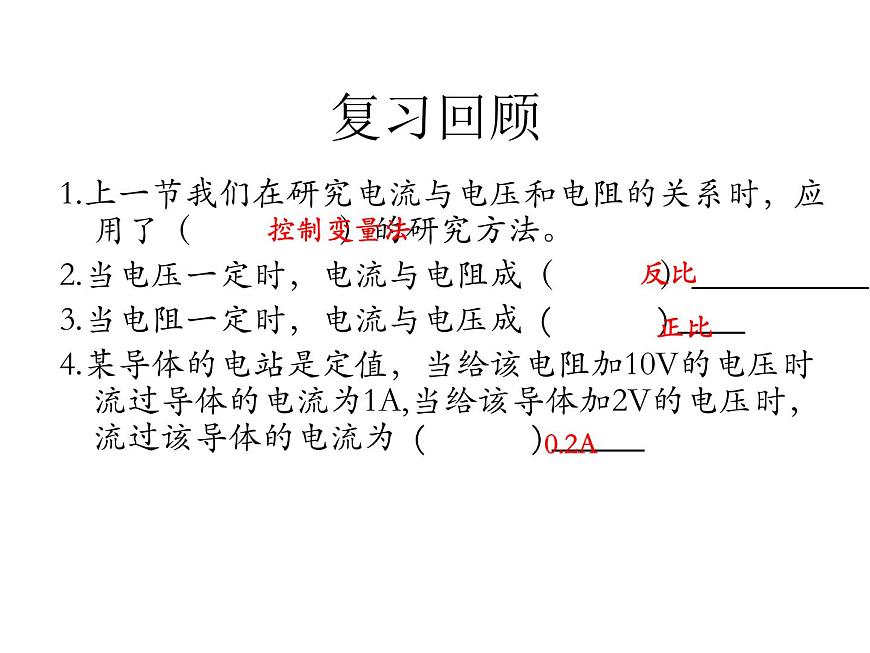

1.上一節我們在研究電流與電壓和電阻的關系時，應用了（ ）的研究方法。2.當電壓一定時，電流與電阻成（ ） 3.當電阻一定時，電流與電壓成 ( ) 4.某導體的電站是定值，當給該電阻加10V的電壓時流過導體的電流為1A,當給該導體加2V的電壓時，流過該導體的電流為 ( )
1、內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
德國物理學家 歐姆

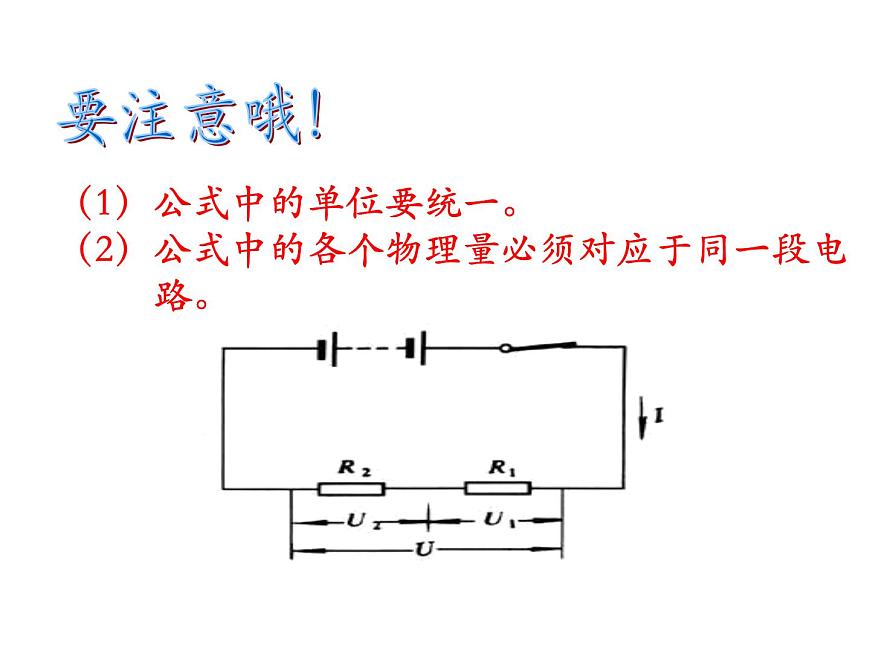

（1）公式中的單位要統一。（2）公式中的各個物理量必須對應于同一段電 路。

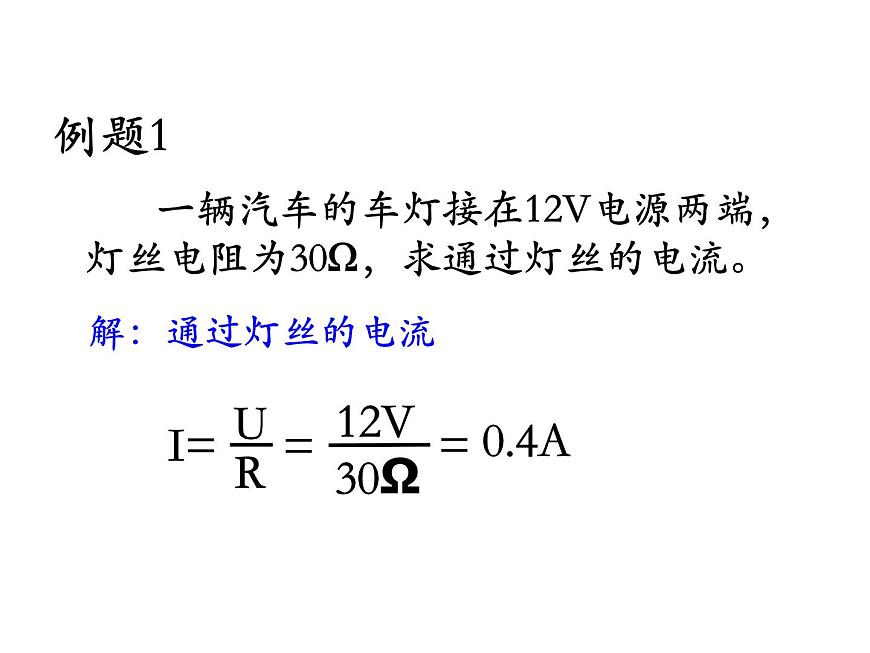

一輛汽車的車燈接在12V電源兩端，燈絲電阻為30Ω，求通過燈絲的電流。
解：通過燈絲的電流

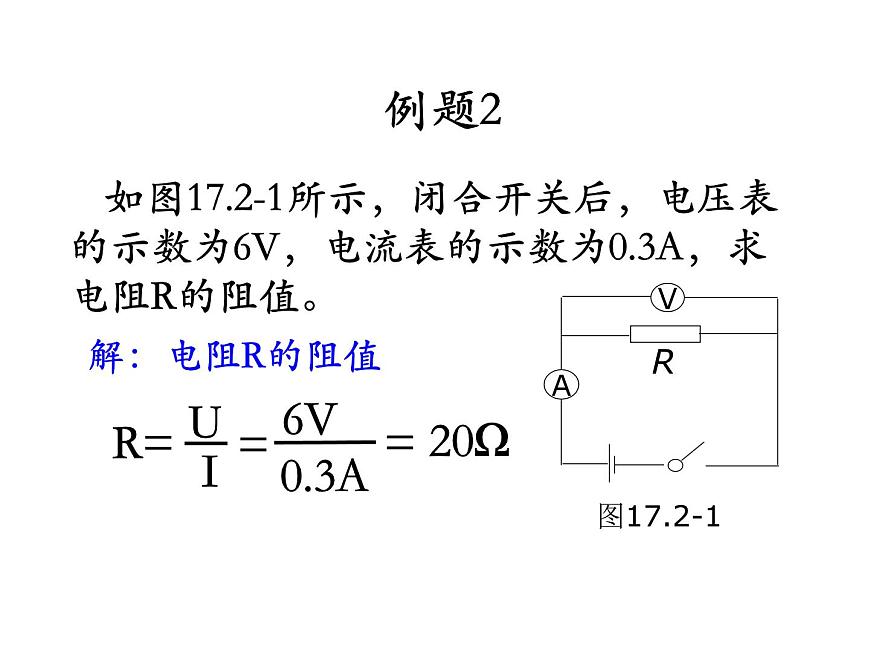

如圖17.2-1所示，閉合開關后，電壓表的示數為6V，電流表的示數為0.3A，求電阻R的阻值。
一個熨斗的電阻是0.1KΩ,使用時流過的電流是2.1A，加在電熨斗上的電壓是多少？
解：加在電熨斗上的電壓
科學世界：酒精濃度檢測儀
酒精濃度測試儀，用于現場測試司機是否酒后駕車。其中電源電壓保持不變，R為定值電阻，R′為二氧化錫半導體型酒精氣體傳感器，其阻值隨氣體酒精濃度的增大而減小。

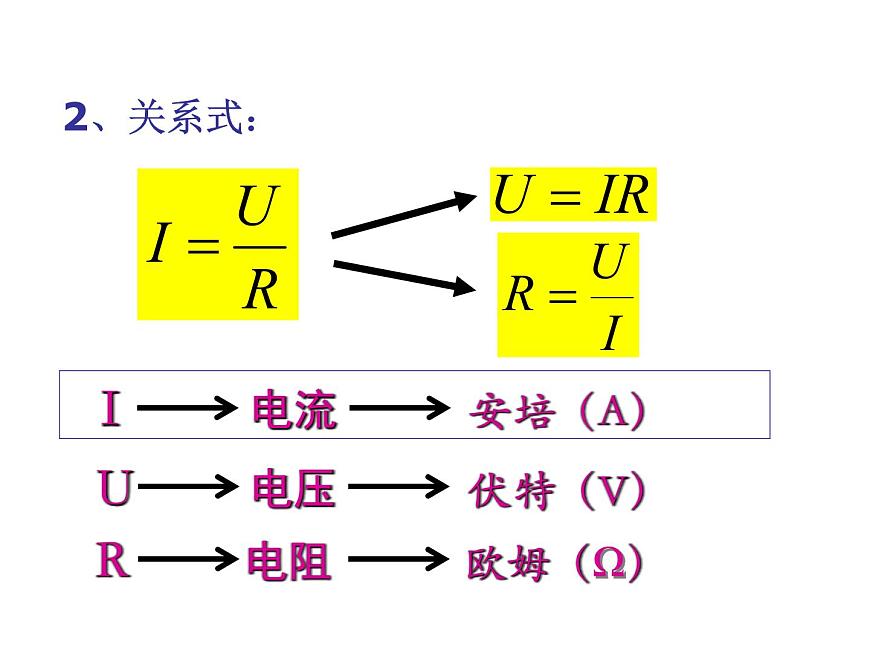

一、歐姆定律1、定義：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。2、關系式：（1）公式中的單位要統一。（2）公式中的各個物理量必須對應于同一段電路。
A、當導體兩端電壓為零時，導體電阻也為零。B、導體兩端的電壓越大，導體的電阻也越大C、導體中的電流越大，導體的電阻也越大。D、導體的電阻是導體本身的性質，它的大小與導體兩端的電壓及導體中的電流無關。
1、關于歐姆定律，下列說法正確的是( )
　 2、 在如圖所示的電路中，調節滑動變阻器 R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20 Ω，求燈泡兩端的電壓。
燈泡兩端的電壓UL=ILRL =0.6 A×20 Ω =12 V
解：通過燈泡的電流IL=I=0.6 A
3、 加在某一電阻器兩端的電壓為5 V時，通過它的電流是0.5 A，則該電阻器的電阻應是多大？如果兩端的電壓增加到20 V，此時這個電阻器的電阻值是多大？通過它的電流是多大？
提示：因為電阻是導體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以在同一段電路中“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
你還記得串、并聯電路中，電壓、電流的規律嗎？那么，電阻串、并聯時，總電阻又有什么規律呢？
電阻串聯相當于增大導體的長度。
串聯總電阻比任何一個分電阻都大。
電阻并聯相當于增大導體的橫截面積。
并聯總電阻比任何一個分電阻都小。
1、串聯電路的總電阻與分電阻的關系
由歐姆定律變形公式可得：U1=IR1 U2=IR2 U總=IR總 串聯電路中：U總=U1+U2
結論：串聯電路的總電阻比任何一個分電阻都大。
電阻的串聯(理論推導)
串聯電路分壓跟電阻成正比
結論：并聯電路的總電阻比任何一個分電阻都小。
電阻的并聯(理論推導)
2、并聯電路的總電阻與分電阻的關系
∵U1=U2，U1=I1 R1 ，U2=I 2R2
∴I1 R1=I 2R2
結論：并聯電路各支路電流之比等于電阻的反比
1、串聯電路的總電阻等于各串聯電阻之和。
2、并聯電路的總電阻的倒數等于各并聯電阻倒數之和。
n個阻值相同的電阻R0串聯，總電阻
n個阻值相同的電阻 R0并聯，總電阻
1.已知：R1＝20歐，R2＝60歐，求R1和R2并聯時的總電阻是多大？
2.把10Ω的電阻和20Ω的電阻串聯起來，接在電壓是6伏特的電源上，求這個電路中的電流。
3.如圖電路中，電路兩端電壓U=27 V，兩電阻R1=6 Ω，R2=3 Ω，求每個電阻兩端的電壓.
