高中人教版 (2019)3 電磁感應現象及應用課時訓練

這是一份高中人教版 (2019)3 電磁感應現象及應用課時訓練，共21頁。試卷主要包含了圖中能產生感應電流的是等內容，歡迎下載使用。
考點1：磁通量的變化
1．閉合回路面積S的變化引起磁通量的變化。如圖所示是導體做切割磁感線運動使面積發生變化而改變了穿過回路的磁通量。
2．磁感應強度的變化引起磁通量的變化。如圖甲是通過磁極的運動改變穿過回路的磁通量；圖乙通過改變原線圈中的電流從而改變磁場的強弱，進而改變穿過回路的磁通量。
甲 乙
3．磁場和閉合電路的面積都不發生變化，二者的夾角發生變化，從而引起穿過線圈的磁通量發生變化。如圖所示，閉合線圈在勻強磁場中繞軸OO′轉動的過程。
【例1】如圖所示，一水平放置的矩形閉合線圈abcd在細長磁鐵N極附近下落，保持bc邊在紙外，ad邊在紙內，由圖中的位置Ⅰ經過位置Ⅱ到位置Ⅲ，且位置Ⅰ和Ⅲ都很靠近位置Ⅱ，在這個過程中，線圈中的磁通量 ( )
A．是增加的 B．是減少的
C．先增加．后減少 D．先減少，后增加
【技巧與方法】
由公式Φ＝BScs θ?θ為線圈與磁感線的夾角?，可以看出Φ的變化是由B、S或θ的變化引起的，因此在求磁通量的變化時要先弄清Φ的變化是由哪一個量的變化引起的，然后根據此量的變化情況分析磁通量的變化情況。
【針對訓練】
【變式1】如圖所示，一矩形線框，從abcd位置移動到a′b′c′d′位置的過程中，關于穿過線框的磁通量情況，下列敘述正確的是(線框平行于紙面移動)（ ）
A. 一直增加 B. 一直減少
C. 先增加后減少 D. 先增加，再減少直到零，然后再增加，然后再減少
【變式2】虛線框內有勻強磁場，1和2為垂直磁場方向放置的兩個圓環，分別用Φ1和Φ2表示穿過兩環的磁通量，則有（ ）
A. Φ1＞Φ2B. Φ1＝Φ2
C. Φ1＜Φ2D. 無法判斷
【變式3】如圖所示，在同一平面內有四根彼此絕緣的直導線，分別通有大小相同、方向如圖所示的電流，要使由四根直導線所圍成的面積內的磁通量增加，則應切斷哪一根導線中的電流（ ）
A. 切斷i1B. 切斷i2C. 切斷i3D. 切斷i4

考點2：感應電流的有無判斷
1．感應電流的產生條件
（1）閉合電路。
（2）磁通量發生變化。
2.產生感應電流的常見類型
（1）導線ab切割磁感線時，閉合回路產生的電流(如圖甲所示)。
（2）磁鐵插入和拉出線圈時，回路中產生的電流(如圖乙所示)。
（3）如圖丙所示，當開關S閉合或斷開時，回路B中產生電流。當開關閉合，滑動變阻器滑片向上或向下滑時，回路B中產生電流。
【例2】通電直導線穿過閉合線圈L，如圖所示，則（ ）
A. 當電流I增大時，線圈L中有感應電流
B. 當L左右平動時，L中有感應電流
C. 當L上下平動時，L中有感應電流
D. 以上各種情況都不會產生感應電流
【技巧與方法】
判斷是否產生感應電流的關鍵是明確電路是否閉合，分清磁感線的疏密分布，從而判斷磁通量是否變化，而不是看磁通量的有無。
【針對訓練】
【變式1】如圖所示，矩形線框在勻強磁場中做的各種運動，能夠產生感應電流的是（ ）
A. B.
C. D.
【變式2】（多選）如圖所示，線圈abcd在磁場區域ABCD中，下列哪種情況下線圈中有感應電流產生（ ）
A. 把線圈變成圓形(周長不變)
B. 使線圈在磁場中加速平移
C. 使磁場增強或減弱
D. 使線圈以過ab的直線為軸旋轉
【變式3】如圖所示，導線ab和cd互相平行，則下列四種情況下導線cd中無電流的是（ ）
A. 開關S閉合或斷開的瞬間
B. 開關S是閉合的，但滑動觸頭向左滑
C. 開關S是閉合的，但滑動觸頭向右滑
D. 開關S始終閉合，不滑動觸頭
◎考點一 磁通量的變化
1．如圖所示，一線圈放在通電螺線管的正中間A處，現向右移動到B處，則在移動過程中通過線圈的磁通量如何變化( )
A．變大 B．變小
C．不變D．無法確定
2．如圖所示，a、b、c三個閉合線圈放在同一平面內，當線圈a中有電流I通過時，穿過三個線圈的磁通量分別為Φa、Φb、Φc，則( )
A．Φa＜Φb＜Φc
B．Φa＞Φb＞Φc
C．Φa＜Φc＜Φc
D．Φa＞Φc＞Φb
3．如圖所示，一矩形線框從abcd位置移動到a′b′c′d′位置的過程中，關于穿過線框的磁通量的變化情況，下列敘述正確的是(線框平行于紙面移動) ( )
A．一直增加
B．一直減少
C．先增加后減少
D．先增加，再減少直到零，然后再增加，最后減少
4．如圖所示，一金屬圓線圈和一條形磁鐵的中軸線在同一豎直平面內，下列情況中能使線圈的磁通量發生變化的是( )
A．將磁鐵豎直向上平移
B．將磁鐵水平向右平移
C．將磁鐵在圖示的平面內，N極向上、S極向下轉動
D．將磁鐵的N極轉向紙外，S極轉向紙內
5．如圖所示，通電螺線管水平固定，OO′為其軸線，a、b、c三點在該軸線上，在這三點處各放一個完全相同的小圓環，且各圓環平面垂直于OO′軸。則關于這三點的磁感應強度Ba、Bb、Bc的大小關系及穿過三個小圓環的磁通量Φa、Φb、Φc的大小關系，下列判斷正確的是 ( )
A．Ba＝Bb＝Bc，Φa＝Φb＝Φc
B．Ba＞Bb＞Bc，Φa＜Φb＜Φc
C．Ba＞Bb＞Bc，Φa＞Φb＞Φc
D．Ba＞Bb＞Bc，Φa＝Φb＝Φc
◎考點二 感生電流的有無判斷
6．如圖所示，勻強磁場中有一個閉合的彈簧線圈，線圈的平面垂直于磁感線，下列哪種過程中線圈會產生感應電流( )
A．線圈擴張
B．線圈自下向上運動
C．線圈自上向下運動
D．線圈自左向右運動(未穿出磁場)
7．如圖所示，線圈兩端接在電流表上組成閉合電路，在下列情況中，電流表指針不發生偏轉的是( )
A．線圈不動，磁鐵插入線圈時
B．線圈不動，磁鐵拔出線圈時
C．磁鐵插在線圈內不動
D．磁鐵和線圈相對移動時
8．如圖所示，L為一根無限長的通電直導線，M為一金屬環，L過M的圓心，且通以向上的電流I，則( )
A．當L中的I發生變化時，環中有感應電流
B．當M左右平移時，環中有感應電流
C．當M保持水平，在豎直方向上下移動時環中有感應電流
D．只要L與M保持垂直，則以上幾種情況，環中均無感應電流
9．(多選)圖中能產生感應電流的是( )
10．如圖所示，繞在鐵芯上的線圈與電源、滑動變阻器和開關組成閉合回路，在鐵芯的右端套有一個表面絕緣的銅環A，下列各種情況中銅環A中沒有感應電流的是( )
A．線圈中通以恒定的電流
B．通電時，使變阻器的滑片P做勻速移動
C．通電時，使變阻器的滑片P做加速移動
D．將開關突然斷開的瞬間
11．在一段時間里，法拉第記下了大量實驗失敗的日記，然而他卻一如既往，沒有放棄追求，堅信既然“電能生磁”，那么“磁也一定能產生電”。正是在這種執著的追求中，1831年法拉第終于獲得了成功。他制作了兩個線圈，分別繞在鐵環上，一個線圈與伏特電池連接，另一個線圈的兩端用一根銅線連接起來，這根銅線的下方放有一根小磁針。法拉第在實驗中發現，當開關接通或斷開的剎那間，小磁針都發生微小擺動，而在電流穩定不變時，即使所通電流很大，小磁針也不發生任何擺動。這就是人類發現電磁感應現象的最初實驗，它是物理學上一個重要的里程碑。
法拉第磁生電實驗示意圖
問題：小磁針偏轉是什么原因?qū)е碌?？為什么電流穩定不變時小磁針不偏轉？
鞏固提升
12．(多選)如圖所示，在勻強磁場中有兩條平行的金屬導軌，磁場方向與導軌平面垂直。導軌上有兩條可沿導軌自由移動的金屬棒ab、cd，與導軌接觸良好。這兩條金屬棒ab、cd的運動速度分別是v1、v2，若井字形回路中有感應電流通過，則兩金屬棒的運動情況可能是( )
A．v1>v2B．v1L，則線框穿過磁場區域的過程中，線框中產生感應電流的時間為( )
A．eq \f(d,v) B．eq \f(L,v) C．eq \f(2L,v) D．eq \f(d＋2L,v)
14．(多選)在如圖所示的電路中，當開關S閉合后，為使靈敏電流計的指針偏轉，下列說法可行的是( )
A．將A線圈向左靠近B線圈
B．將開關S突然斷開
C．保持右邊電路電流不變
D．將滑動變阻器的阻值調小
15．為了探究電磁感應現象的產生條件，如圖給出了必備的實驗儀器。
（1）請你用筆畫線代替導線，將實驗電路連接完整。
（2）正確連接實驗電路后，在閉合開關時靈敏電流計的指針發生了偏轉。開關閉合后，迅速移動滑動變阻器的滑片，靈敏電流計的指針________偏轉(選填“發生”或“不發生”)。斷開開關時靈敏電流計的指針________偏轉(選填“發生”或“不發生”)。

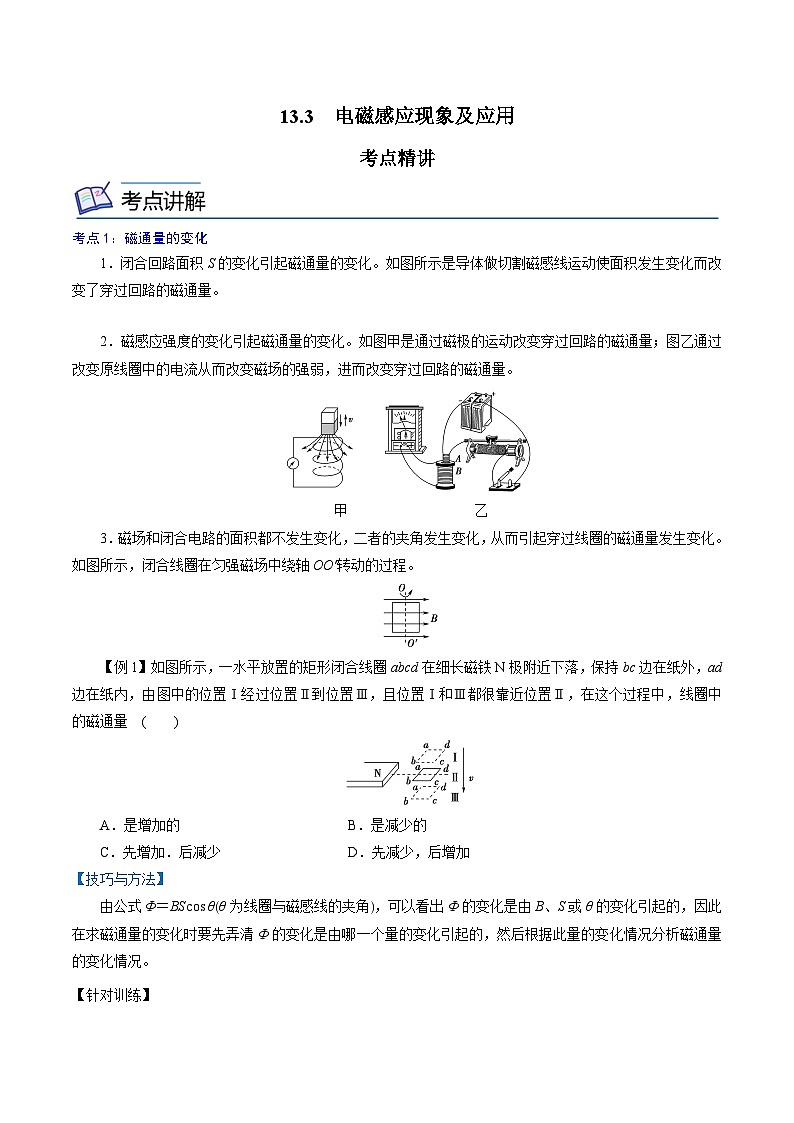

13.3 電磁感應現象及應用
考點精講
考點1：磁通量的變化
1．閉合回路面積S的變化引起磁通量的變化。如圖所示是導體做切割磁感線運動使面積發生變化而改變了穿過回路的磁通量。
2．磁感應強度的變化引起磁通量的變化。如圖甲是通過磁極的運動改變穿過回路的磁通量；圖乙通過改變原線圈中的電流從而改變磁場的強弱，進而改變穿過回路的磁通量。
甲 乙
3．磁場和閉合電路的面積都不發生變化，二者的夾角發生變化，從而引起穿過線圈的磁通量發生變化。如圖所示，閉合線圈在勻強磁場中繞軸OO′轉動的過程。
【例1】如圖所示，一水平放置的矩形閉合線圈abcd在細長磁鐵N極附近下落，保持bc邊在紙外，ad邊在紙內，由圖中的位置Ⅰ經過位置Ⅱ到位置Ⅲ，且位置Ⅰ和Ⅲ都很靠近位置Ⅱ，在這個過程中，線圈中的磁通量 ( )
A．是增加的 B．是減少的
C．先增加．后減少 D．先減少，后增加
【答案】D
【解析】要知道線圈在下落過程中磁通量的變化情況，就必須知道條形磁鐵在磁極附近磁感線的分布情況，條形磁鐵在N極附近磁感線的分布情況如圖所示，由圖可知線圈中磁通量是先減少，后增加，選項D正確。
【技巧與方法】
由公式Φ＝BScs θ?θ為線圈與磁感線的夾角?，可以看出Φ的變化是由B、S或θ的變化引起的，因此在求磁通量的變化時要先弄清Φ的變化是由哪一個量的變化引起的，然后根據此量的變化情況分析磁通量的變化情況。
【針對訓練】

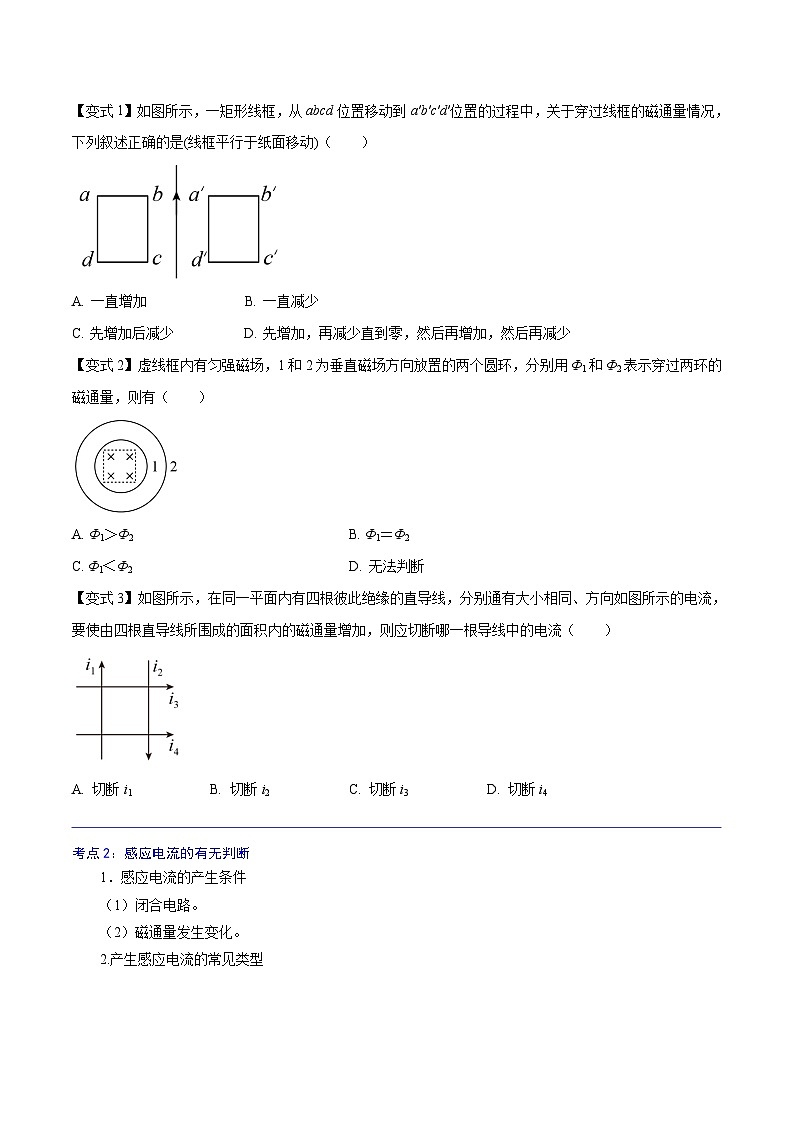

【變式1】如圖所示，一矩形線框，從abcd位置移動到a′b′c′d′位置的過程中，關于穿過線框的磁通量情況，下列敘述正確的是(線框平行于紙面移動)（ ）
A. 一直增加 B. 一直減少
C. 先增加后減少 D. 先增加，再減少直到零，然后再增加，然后再減少
【答案】D
【詳解】離導線越近，磁場越強，當線框從左向右靠近導線的過程中，穿過線框的磁通量增大，當線框跨在檔線上向右運動時，磁通量減小，當導線在線框正中央時，磁通量為零，從該位置向右，磁通量又增大，當線框離開導線向右運動的過程中，磁通量又減??；故ABC錯誤，D正確；
故選D．
【變式2】虛線框內有勻強磁場，1和2為垂直磁場方向放置的兩個圓環，分別用Φ1和Φ2表示穿過兩環的磁通量，則有（ ）
A. Φ1＞Φ2B. Φ1＝Φ2
C. Φ1＜Φ2D. 無法判斷
【答案】B
【詳解】根據磁通量的公式Φ=BS可知S為處于磁場中的有效面積，由于兩環在磁場中的面積相同場大小相等，故磁通量相同。
故選B。
【變式3】如圖所示，在同一平面內有四根彼此絕緣的直導線，分別通有大小相同、方向如圖所示的電流，要使由四根直導線所圍成的面積內的磁通量增加，則應切斷哪一根導線中的電流（ ）
A. 切斷i1B. 切斷i2C. 切斷i3D. 切斷i4
【答案】D
【詳解】根據安培定則判斷出四根通電直導線中電流在所圍面積內的磁場方向，可知只有i4中電流產生的磁場垂直于紙面向外，則要使磁通量增加，應切斷i4，故D正確，ABC錯誤。
故選D。

考點2：感應電流的有無判斷
1．感應電流的產生條件
（1）閉合電路。
（2）磁通量發生變化。

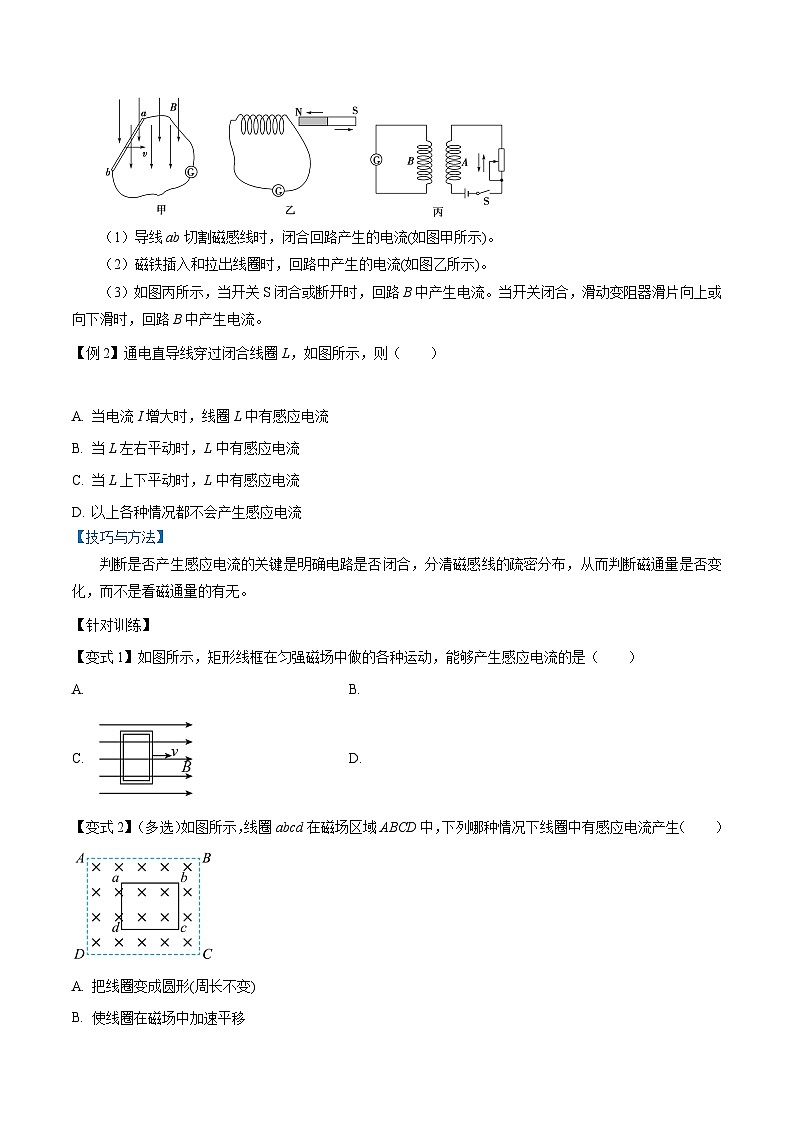

2.產生感應電流的常見類型
（1）導線ab切割磁感線時，閉合回路產生的電流(如圖甲所示)。
（2）磁鐵插入和拉出線圈時，回路中產生的電流(如圖乙所示)。
（3）如圖丙所示，當開關S閉合或斷開時，回路B中產生電流。當開關閉合，滑動變阻器滑片向上或向下滑時，回路B中產生電流。
【例2】通電直導線穿過閉合線圈L，如圖所示，則（ ）
A. 當電流I增大時，線圈L中有感應電流
B. 當L左右平動時，L中有感應電流
C. 當L上下平動時，L中有感應電流
D. 以上各種情況都不會產生感應電流
【答案】D
【詳解】通電直導線周圍的磁感線是一些垂直導線的同心圓，滿足安培定則，所以當線圈L垂直長直導線時，通電長直導線的磁感線與線圈平面平行，即穿過線圈L的磁通量為0，A、B、C中的三種運動，都沒有改變穿過L的磁通量的大小，即磁通量始終為零，故沒有感應電流產生，D正確．故選D.
【技巧與方法】
判斷是否產生感應電流的關鍵是明確電路是否閉合，分清磁感線的疏密分布，從而判斷磁通量是否變化，而不是看磁通量的有無。
【針對訓練】
【變式1】如圖所示，矩形線框在勻強磁場中做的各種運動，能夠產生感應電流的是（ ）
A. B.
C. D.
【答案】B
【詳解】A項：線框在勻強磁場中運動時，穿過線框的磁感線條數不變，即磁通量不變，沒有感應電流產生，故A錯誤；
B項：線框在磁場中轉動時，穿過線框的磁通量發生變化，產生感應電流，故B正確．
CD項：線框與磁場平行，穿過線框的磁通量為零，當線框向右平動時，磁通量保持為零，沒有變化，所以沒有感應電流產生，故CD錯誤．
故選B．
【變式2】（多選）如圖所示，線圈abcd在磁場區域ABCD中，下列哪種情況下線圈中有感應電流產生（ ）
A. 把線圈變成圓形(周長不變)
B. 使線圈在磁場中加速平移
C. 使磁場增強或減弱
D. 使線圈以過ab的直線為軸旋轉
【答案】ACD
【詳解】A．把線圈變成圓形(周長不變)，線圈面積變大，線圈中磁通量增大，線圈中有感應電流產生．故A項正確．
B．使線圈在磁場中加速平移，線圈中磁通量不變，線圈中沒有感應電流產生．
C．使磁場增強或減弱，線圈中磁通量增大或減小，線圈中有感應電流產生．故C項正確．
D．使線圈以過ab的直線為軸旋轉，線圈在磁場中的有效面積變化，線圈中磁通量變化，線圈中有感應電流產生．故D項正確。
故選ACD。
【變式3】如圖所示，導線ab和cd互相平行，則下列四種情況下導線cd中無電流的是（ ）
A. 開關S閉合或斷開的瞬間
B. 開關S是閉合的，但滑動觸頭向左滑
C. 開關S是閉合的，但滑動觸頭向右滑
D. 開關S始終閉合，不滑動觸頭
【答案】D
【詳解】開關S閉合或斷開的瞬間，下方回路中的電流發生變化，ab中產生的磁場隨之變化，穿過上面回路的磁通量變化，所以導線cd中有感應電流，故A錯誤；開關S閉合，滑動觸頭向左滑動時，接入電路的電阻增大，回路中的電流減小，則ab產生的磁場減弱，則穿過上面回路的磁通量減小，將產生感應電流，故B錯誤；開關S閉合，滑動觸頭向右滑動時，接入電路的電阻減小，回路中的電流增大，則ab產生的磁場增強，則穿過上面回路的磁通量增大，將產生感應電流，故C錯誤；開關S始終是閉合的，不滑動觸頭，回路中電流不變，ab產生的磁場不變，穿過上面回路的磁通量不變，將無感應電流產生，故D正確．所以D正確，ABC錯誤．
◎考點一 磁通量的變化
1．如圖所示，一線圈放在通電螺線管的正中間A處，現向右移動到B處，則在移動過程中通過線圈的磁通量如何變化( )
A．變大 B．變小
C．不變D．無法確定
【解析】B 螺線管內部磁場向左全部穿過線圈，設向左穿過線圈的磁通量為Φ1，螺線管外部磁場向右穿過線圈，設穿過的磁通量為Φ2，則凈磁通量為Φ＝Φ1－Φ2。線圈從正中間A處向右移動到B處，Φ2增大，Φ1不變，則Φ減小。故B正確，A、C、D錯誤。
2．如圖所示，a、b、c三個閉合線圈放在同一平面內，當線圈a中有電流I通過時，穿過三個線圈的磁通量分別為Φa、Φb、Φc，則( )
A．Φa＜Φb＜Φc
B．Φa＞Φb＞Φc
C．Φa＜Φc＜Φc
D．Φa＞Φc＞Φb
【解析】B 當a中有電流通過時，穿過a、b、c三個閉合線圈垂直紙面向里的磁感線條數一樣多，向外的磁感線的條數c最多，其次是b，a中沒有向外的磁感線，因此穿過閉合線圈的凈磁感線條數a最多，b次之，c最少，即Φa>Φb>Φc，選項B正確。
3．如圖所示，一矩形線框從abcd位置移動到a′b′c′d′位置的過程中，關于穿過線框的磁通量的變化情況，下列敘述正確的是(線框平行于紙面移動) ( )
A．一直增加
B．一直減少
C．先增加后減少
D．先增加，再減少直到零，然后再增加，最后減少
【解析】D bc邊移到導線位置之前磁通量垂直紙面向外增加，之后磁通量減小到0，這時導線位于線框中間位置，再向右移動時磁通量垂直紙面向里增加，直到ad邊與導線重合，再往右移動磁通量又變小，故D正確。
4．如圖所示，一金屬圓線圈和一條形磁鐵的中軸線在同一豎直平面內，下列情況中能使線圈的磁通量發生變化的是( )
A．將磁鐵豎直向上平移
B．將磁鐵水平向右平移
C．將磁鐵在圖示的平面內，N極向上、S極向下轉動
D．將磁鐵的N極轉向紙外，S極轉向紙內
【解析】D 圖示狀態下，線圈與磁場方向平行，穿過圓線圈的磁通量為零，而選項A、B、C中的做法不會引起線圈中磁通量的變化，只有選項D可使線圈中的磁通量發生變化，故D正確。
5．如圖所示，通電螺線管水平固定，OO′為其軸線，a、b、c三點在該軸線上，在這三點處各放一個完全相同的小圓環，且各圓環平面垂直于OO′軸。則關于這三點的磁感應強度Ba、Bb、Bc的大小關系及穿過三個小圓環的磁通量Φa、Φb、Φc的大小關系，下列判斷正確的是 ( )
A．Ba＝Bb＝Bc，Φa＝Φb＝Φc
B．Ba＞Bb＞Bc，Φa＜Φb＜Φc
C．Ba＞Bb＞Bc，Φa＞Φb＞Φc
D．Ba＞Bb＞Bc，Φa＝Φb＝Φc
【解析】C 由通電螺線管的磁場分布特點可知，a、b、c三點的磁感應強度Ba、Bb、Bc的大小關系為Ba＞Bb＞Bc；三個小圓環的面積相同，根據磁通量的定義Φ＝BS可知，Φa＞Φb＞Φc，所以A、B、D錯誤，C正確。
◎考點二 感生電流的有無判斷
6．如圖所示，勻強磁場中有一個閉合的彈簧線圈，線圈的平面垂直于磁感線，下列哪種過程中線圈會產生感應電流( )
A．線圈擴張
B．線圈自下向上運動
C．線圈自上向下運動
D．線圈自左向右運動(未穿出磁場)
【解析】A 線圈擴張，線圈中磁通量變大，線圈中會產生感應電流，故A正確；線圈自下向上運動，線圈中磁通量不變，線圈中不會產生感應電流，故B錯誤；線圈自上向下運動，線圈中磁通量不變，線圈中不會產生感應電流，故C錯誤；在未穿出磁場的前提下，線圈自左向右運動，線圈中磁通量不變，線圈中不會產生感應電流，故D錯誤。
7．如圖所示，線圈兩端接在電流表上組成閉合電路，在下列情況中，電流表指針不發生偏轉的是( )
A．線圈不動，磁鐵插入線圈時
B．線圈不動，磁鐵拔出線圈時
C．磁鐵插在線圈內不動
D．磁鐵和線圈相對移動時
【解析】C 根據電磁感應現象產生的條件，不論哪部分移動，只要磁體與線圈的相對位置發生變化，線圈所在處的磁場就會發生變化，所以選項A、B、D中都會產生感應電流，C中不會產生感應電流。
8．如圖所示，L為一根無限長的通電直導線，M為一金屬環，L過M的圓心，且通以向上的電流I，則( )
A．當L中的I發生變化時，環中有感應電流
B．當M左右平移時，環中有感應電流
C．當M保持水平，在豎直方向上下移動時環中有感應電流
D．只要L與M保持垂直，則以上幾種情況，環中均無感應電流
【解析】D 由于直導線電流的磁場是垂直導線的同心圓，故只要L與M保持垂直，穿過金屬環M的磁通量就為零，保持不變，環中均無感應電流產生，故選項D正確。
9．(多選)圖中能產生感應電流的是( )
【解析】BD A選項中，電路沒有閉合，無感應電流，A錯誤；B選項中，面積增大，通過閉合電路的磁通量增大，有感應電流，B正確；C選項中，穿過圓環的磁感線相互抵消，磁通量恒為零，無感應電流，C錯誤；D選項中，穿過閉合電路的磁通量減小，有感應電流，D正確。
10．如圖所示，繞在鐵芯上的線圈與電源、滑動變阻器和開關組成閉合回路，在鐵芯的右端套有一個表面絕緣的銅環A，下列各種情況中銅環A中沒有感應電流的是( )
A．線圈中通以恒定的電流
B．通電時，使變阻器的滑片P做勻速移動
C．通電時，使變阻器的滑片P做加速移動
D．將開關突然斷開的瞬間
【解析】A 線圈中通以恒定的電流時，線圈產生穩恒的磁場，穿過銅環Z的磁通量不變，沒有感應電流產生；通電時，使變阻器的滑片P滑動時，無論是勻速還是加速移動，變阻器接入電路的電阻變化，回路中電流變化，線圈產生的磁場變化，穿過銅環A磁通量變化，產生感應電流；將開關突然斷開的瞬間，線圈產生的磁場從有到無，穿過銅環A的磁通量減小，產生感應電流。故A正確。
11．在一段時間里，法拉第記下了大量實驗失敗的日記，然而他卻一如既往，沒有放棄追求，堅信既然“電能生磁”，那么“磁也一定能產生電”。正是在這種執著的追求中，1831年法拉第終于獲得了成功。他制作了兩個線圈，分別繞在鐵環上，一個線圈與伏特電池連接，另一個線圈的兩端用一根銅線連接起來，這根銅線的下方放有一根小磁針。法拉第在實驗中發現，當開關接通或斷開的剎那間，小磁針都發生微小擺動，而在電流穩定不變時，即使所通電流很大，小磁針也不發生任何擺動。這就是人類發現電磁感應現象的最初實驗，它是物理學上一個重要的里程碑。
法拉第磁生電實驗示意圖
問題：小磁針偏轉是什么原因?qū)е碌?？為什么電流穩定不變時小磁針不偏轉？
【解析】 感應電流的磁場使小磁針偏轉。電流穩定時鐵環中的磁通量不發生變化，在無電源的線圈中不能產生感應電流。
鞏固提升
12．(多選)如圖所示，在勻強磁場中有兩條平行的金屬導軌，磁場方向與導軌平面垂直。導軌上有兩條可沿導軌自由移動的金屬棒ab、cd，與導軌接觸良好。這兩條金屬棒ab、cd的運動速度分別是v1、v2，若井字形回路中有感應電流通過，則兩金屬棒的運動情況可能是( )
A．v1>v2B．v1L，則線框穿過磁場區域的過程中，線框中產生感應電流的時間為( )
A．eq \f(d,v) B．eq \f(L,v) C．eq \f(2L,v) D．eq \f(d＋2L,v)
【解析】C 在線框進入和穿出磁場的過程中，穿過線框的磁通量分別增大和減小，閉合線框中有感應電流產生；整個線框在磁場中運動時，線框中無感應電流產生，所以，線框中有感應電流的時間為eq \f(2L,v)，故C正確。
14．(多選)在如圖所示的電路中，當開關S閉合后，為使靈敏電流計的指針偏轉，下列說法可行的是( )
A．將A線圈向左靠近B線圈
B．將開關S突然斷開
C．保持右邊電路電流不變
D．將滑動變阻器的阻值調小
【解析】ABD 在螺線管A中有磁通量的變化就引起螺線管B中的磁通量變化，所以將滑動變阻器的阻值調小，將開關S突然斷開都能使磁通量發生變化，產生感應電流，使靈敏電流計的指針偏轉，選項B、D正確；當線圈靠近的時候也可以使穿過B螺線管的磁通量變化，選項A正確。
15．為了探究電磁感應現象的產生條件，如圖給出了必備的實驗儀器。
（1）請你用筆畫線代替導線，將實驗電路連接完整。
（2）正確連接實驗電路后，在閉合開關時靈敏電流計的指針發生了偏轉。開關閉合后，迅速移動滑動變阻器的滑片，靈敏電流計的指針________偏轉(選填“發生”或“不發生”)。斷開開關時靈敏電流計的指針________偏轉(選填“發生”或“不發生”)。
【解析】(1)A線圈與滑動變阻器、電源、開關構成閉合電路，B線圈與靈敏電流計連接構成回路。
(2)移動變阻器的滑片和斷開開關都會導致B線圈中的磁通量發生變化，從而使B線圈中產生感應電流，進而讓靈敏電流計指針發生偏轉。
【答案】 (1)如圖所示 (2)發生 發生
