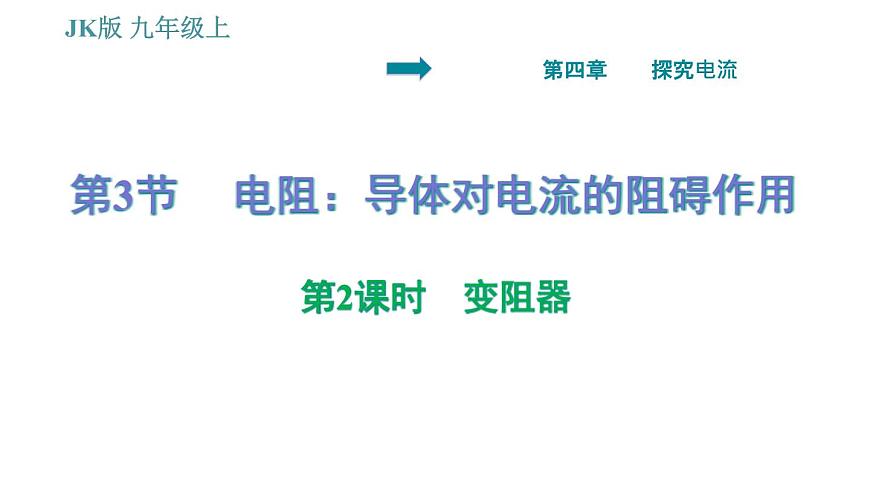

教科版九年級上冊第四章 探究電流3 電阻：導體對電流的阻礙作用集體備課課件ppt

這是一份教科版九年級上冊第四章 探究電流3 電阻：導體對電流的阻礙作用集體備課課件ppt，共28頁。PPT課件主要包含了上方下方串，答案呈現，見習題，電位器，b和c鎳鉻合金絲，電流少，變亮細，變小變大，長變大，定值電阻等內容，歡迎下載使用。

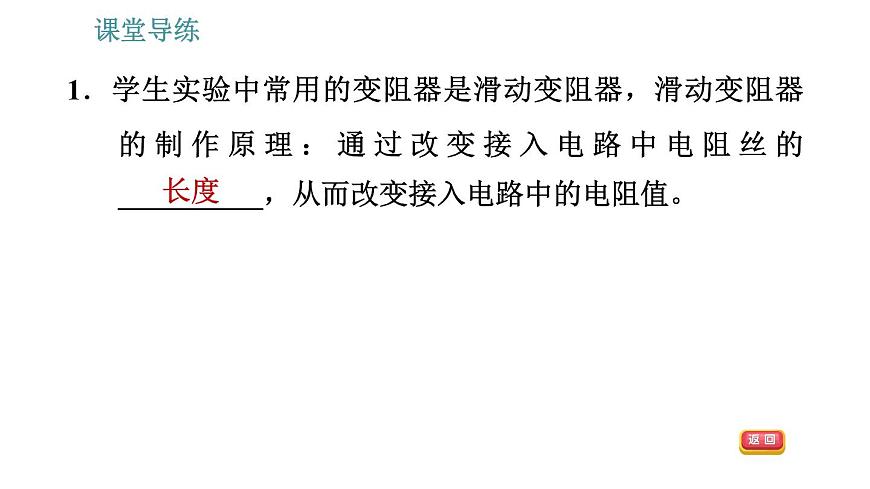

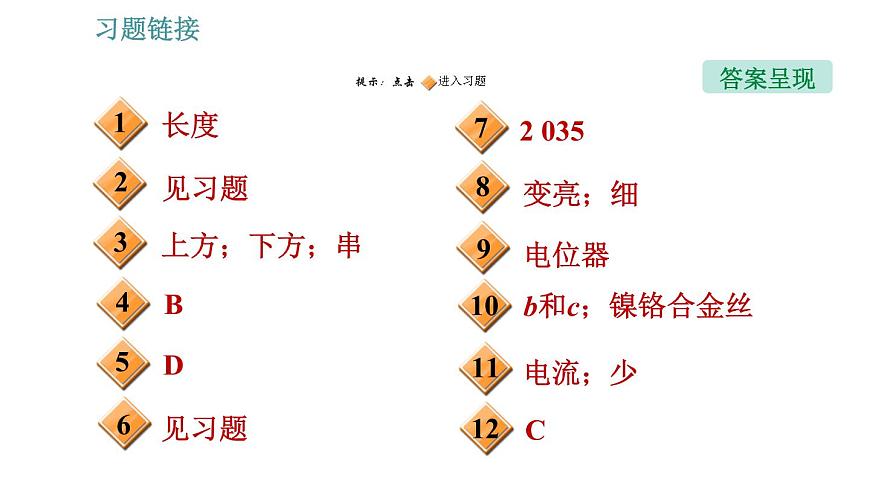

1．學生實驗中常用的變阻器是滑動變阻器，滑動變阻器的制作原理：通過改變接入電路中電阻絲的__________，從而改變接入電路中的電阻值。

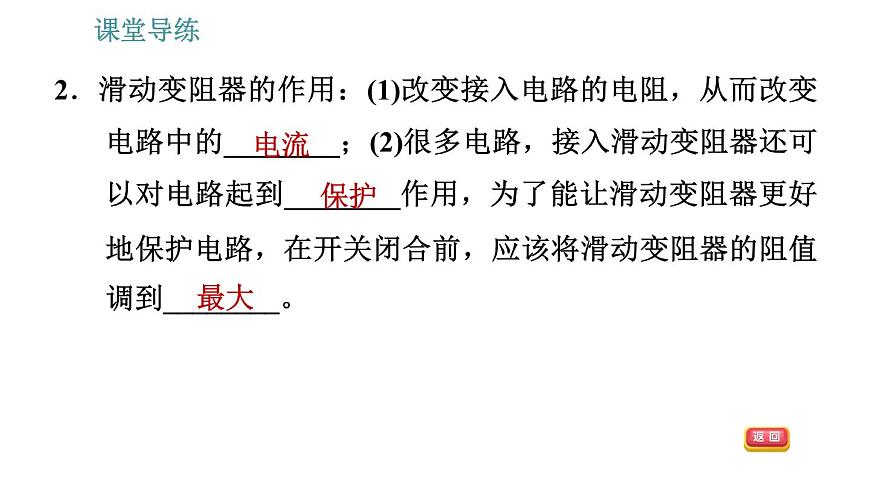

2．滑動變阻器的作用：(1)改變接入電路的電阻，從而改變電路中的________；(2)很多電路，接入滑動變阻器還可以對電路起到________作用，為了能讓滑動變阻器更好地保護電路，在開關閉合前，應該將滑動變阻器的阻值調到________。

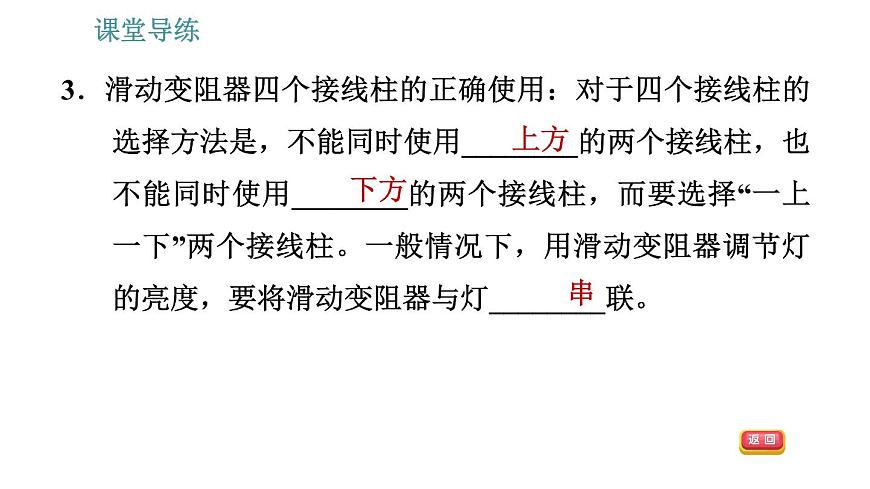

3．滑動變阻器四個接線柱的正確使用：對于四個接線柱的選擇方法是，不能同時使用________的兩個接線柱，也不能同時使用________的兩個接線柱，而要選擇“一上一下”兩個接線柱。一般情況下，用滑動變阻器調節燈的亮度，要將滑動變阻器與燈________聯。
4．關于滑動變阻器，下列說法中不正確的是(　　)A．滑動變阻器要與被控制電路串聯B．滑動變阻器的四個接線柱是可以任意連接的C．滑動變阻器在電路中不但能改變電路里的電流，還能起到保護電路的作用D．滑動變阻器電阻絲的絕緣漆與滑片相接觸的部分應該被刮掉

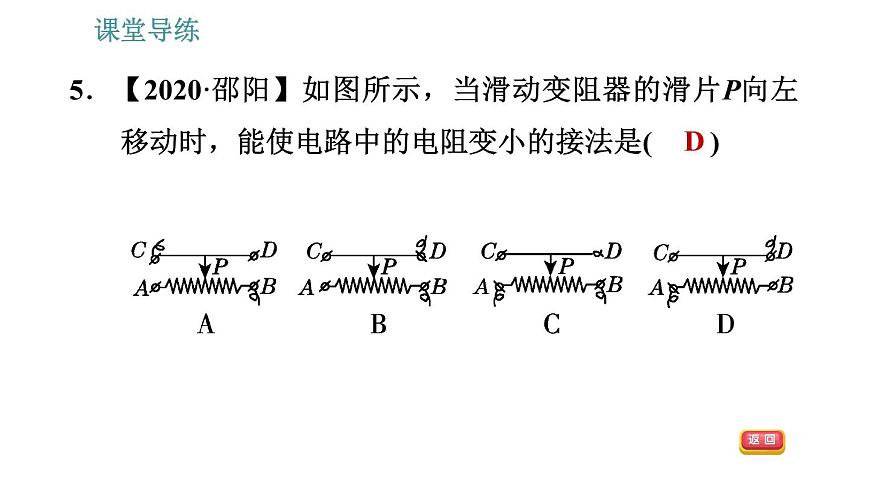

5．【2020·邵陽】如圖所示，當滑動變阻器的滑片P向左移動時，能使電路中的電阻變小的接法是(　　)
6．【教材改編題】如圖所示的是滑動變阻器的示意圖，整根電阻絲的電阻為900 Ω，PA部分的電阻為500 Ω。如果將C、D接入電路中，電阻值為_(kāi)_______Ω；將A、B接入電路中，電阻值為_(kāi)_______Ω，起__________的作用；將B、D接入電路中，電阻值為_(kāi)_______Ω，此時________(填“能”或“不能”)改變連入電路中的電阻，滑片P位于____________時接入電路中的電阻最大，滑片P向右滑動時，接入電路的電阻將________。
7．【2019·北京】如圖所示，電阻箱的示數為_(kāi)_______Ω。
8．【中考·成都】小佑收集了很多材料和長度都相同但粗細不同的鉛筆芯。如圖是用他身邊的器材自制的簡易調光燈電路。閉合開關，夾子A向右移動的過程中燈泡亮度應該__________(填“變亮”“變暗”或“不變”)；夾子A從最左端移動到最右端的過程中，他發現燈泡亮度變化不明顯，他應該調換更________(填“粗”或“細”)的鉛筆芯來做實驗。
【點撥】當夾子A向右移動時，鉛筆芯接入電路的長度減小，電阻減小，電流變大，燈泡變亮；若變化不明顯，說明電阻變化量小，需要更換更細的鉛筆芯來增大單位長度的電阻。
9．在生活、生產和科學研究中，變阻器有廣泛的應用。電車的車速變化，電視機聲音的強弱變化，計算機顯示屏的亮度及對比度的調節，都可依靠變阻器來完成。________是一種常見的變阻器，可以制成亮度可持續變化的臺燈。
10. 如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將________(填“a和b”“a和c”或“b和c”)接線柱接入電路。關于電位器上電阻絲的材料，應該選用____________(填“銅絲”或“鎳鉻合金絲”)。
11．【2021·北海期末】如圖所示為自動測定油箱內油面高度的裝置。油量表是由________(填“電壓”或“電流”)表改裝而成的，油量表的示數越小，表示油箱中的油就越____(填“多”或“少”)。
12．如圖所示的是滑動變阻器，下列有關滑動變阻器的說法不正確的是(　　)A．滑動變阻器一般與用電器串聯B．滑動變阻器通過改變電阻絲接入電路中的長度來改變電阻C．若接A、D接線柱，滑片P向右移動時接入電路中阻值減小D．若接A、B接線柱，滑片P向右移動時接入電路中阻值不變
【點撥】若接A、D接線柱，滑動變阻器滑片左側的電阻絲接入電路中，滑片P向右移動時，接入電路中電阻絲的長度變長，阻值增大，C錯誤。

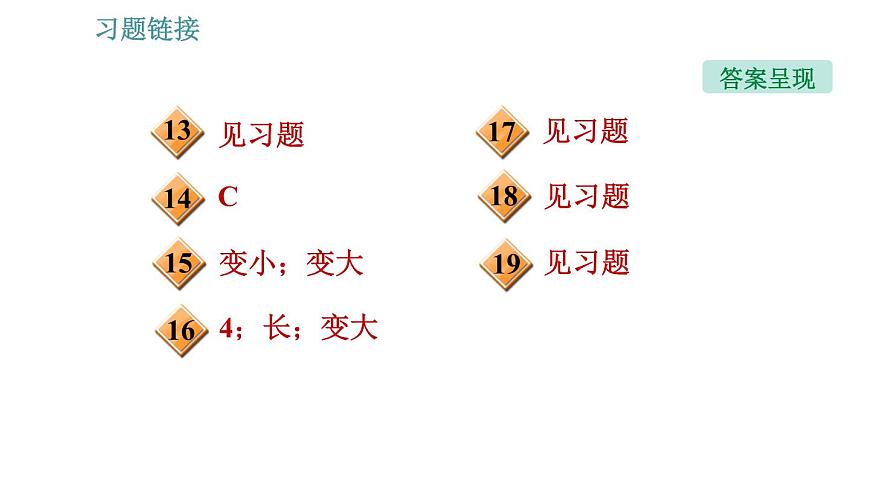

13．小明在學習使用滑動變阻器的過程中：(1)他連接實物時，在開關閉合之前應當將滑片移至____________位置。(2)開始實驗后，他發現無論怎樣移動滑片，燈的亮度都不發生變化，而且一直很暗，這可能是__________________________________；之后小明緩慢移動滑片時，看到燈忽亮忽滅，這可能是________________。
連接了滑動變阻器下面兩個接線柱
14. 如圖所示的是用滑動變阻器調節燈泡亮度的幾種方案，你認為能達到目的的方案是(　　)
【點撥】A圖中，燈泡被短路，燈泡始終不亮；B圖中，滑動變阻器實質上與燈泡并聯，不能改變燈泡的亮度；D圖中，滑動變阻器和燈泡都被短路。
15．【2020·青?！咳鐖D所示，電源電壓保持不變，開關S閉合后，把滑片P向左移動時，滑動變阻器接入電路的阻值將________，電流表的示數將________。(均填“變大”或“變小”)
16．【新題】如圖所示的是一種可以調節亮度的臺燈的原理圖。其中R1、R2、R3是粗細和長短都相同的同種材料制成的電阻。它工作時，開關接觸觸點1、2、3、4中的任一個，燈都發光，只是亮度有所變化。若要燈亮度最暗，則開關應接觸觸點________(填“1”“2”“3”或“4”)，此時接入電路中的電阻長度相當于變____(填“長”或“短”)了，電阻阻值________(填“變大”或“變小”)。
17．用滑動變阻器改變小燈泡的亮度。(1)實驗室中有一銘牌上標有“20 Ω　2 A”字樣的滑動變阻器，如圖甲所示。若要把它其中的兩個接線柱連接到電路中去，且能改變電流，共有____種接法；A、B間電阻為_(kāi)___Ω，“2 A”指的是______________________________________。
滑動變阻器允許通過的最大電流值為2 A
(2)現再給電源、小燈泡、開關各一個，導線若干，請?jiān)趫D乙中用筆畫線代替導線連接電路，要求滑動變阻器的滑片向右移時燈泡變暗。(3)如果你還想知道電路中電流值的改變情況，需要在電路中再_______聯一個電流表，并增加________根導線。
18．【2021·上海靜安區期末】如圖電路中缺少兩根導線，請按要求用筆畫線代替導線完成電路連接。要求：①閉合開關S后，小燈泡L發光；②向右移動變阻器的滑片P時，電流表的示數變小，但燈L亮度不變。
【點撥】向右移動滑動變阻器的滑片P，小燈泡L亮度不變，故燈泡與變阻器是并聯的；根據向右移動變阻器的滑片時，電流表的示數變小，可知變阻器與電流表可能串聯，變阻器的左下接線柱接入電路中。
【答案】解：如圖所示。
19．一位同學設計了一個風力測定儀，如圖所示，O是轉動軸，OC是金屬桿，下面連接著一塊受風板，無風時OC是豎直的，風越強，OC桿偏轉的角度越大。AB是一段圓弧形電阻，P點是金屬桿與弧形電阻相接觸的點，電路中接有一個燈泡L，測風力時，閉合開關S，通過分析可知：金屬桿OC與弧形電阻AB組合在一起相當于一個________，觀察燈泡L的亮度可以粗略地反映風力的大小；若要提高裝置反映風力大小的性能，可采取的方法是__________。
