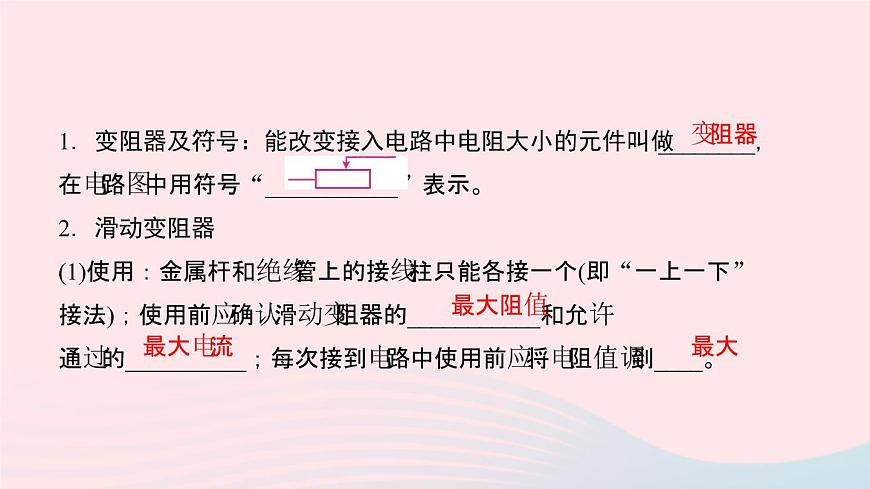

1．變阻器及符號：能改變接入電路中電阻大小的元件叫做________，在電路圖中用符號“___________”表示。2．滑動變阻器(1)使用：金屬桿和絕緣管上的接線柱只能各接一個(即“一上一下”接法)；使用前應確認滑動變阻器的___________和允許通過的__________；每次接到電路中使用前應將電阻值調到____。

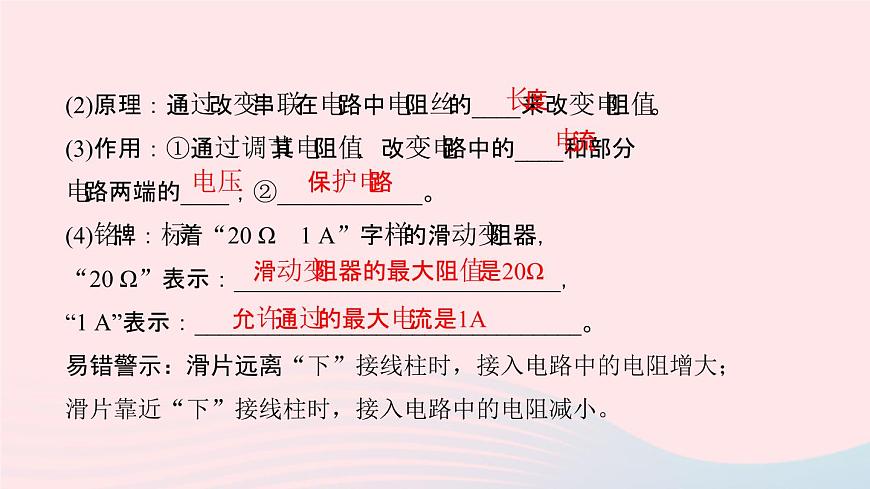

(2)原理：通過改變串聯在電路中電阻絲的____來改變電阻值。(3)作用：①通過調節其電阻值，改變電路中的____和部分電路兩端的____；②____________。(4)銘牌：標著“20 Ω　1 A”字樣的滑動變阻器，“20 Ω”表示：___________________________，“1 A”表示：________________________________。易錯警示：滑片遠離“下”接線柱時，接入電路中的電阻增大；滑片靠近“下”接線柱時，接入電路中的電阻減小。
滑動變阻器的最大阻值是20Ω
允許通過的最大電流是1A

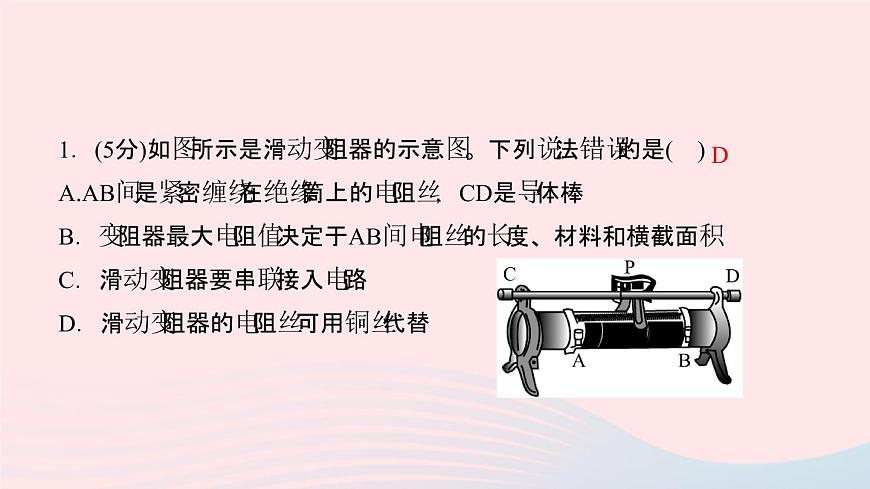

1．(5分)如圖所示是滑動變阻器的示意圖。下列說法錯誤的是( )A.AB間是緊密纏繞在絕緣筒上的電阻絲，CD是導體棒B．變阻器最大電阻值決定于AB間電阻絲的長度、材料和橫截面積C．滑動變阻器要串聯接入電路D．滑動變阻器的電阻絲可用銅絲代替

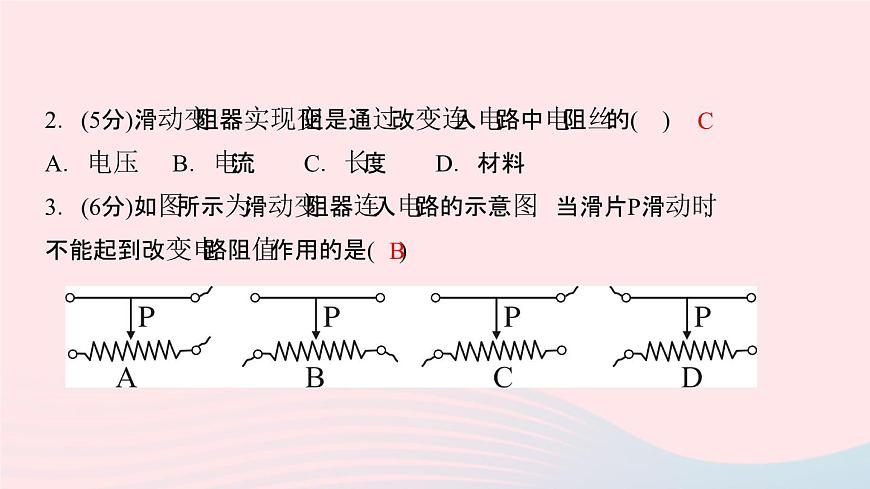

2．(5分)滑動變阻器實現變阻是通過改變連入電路中電阻絲的( )A．電壓　　B．電流　　C．長度　　D．材料3．(6分)如圖所示為滑動變阻器連入電路的示意圖，當滑片P滑動時，不能起到改變電路阻值作用的是( )

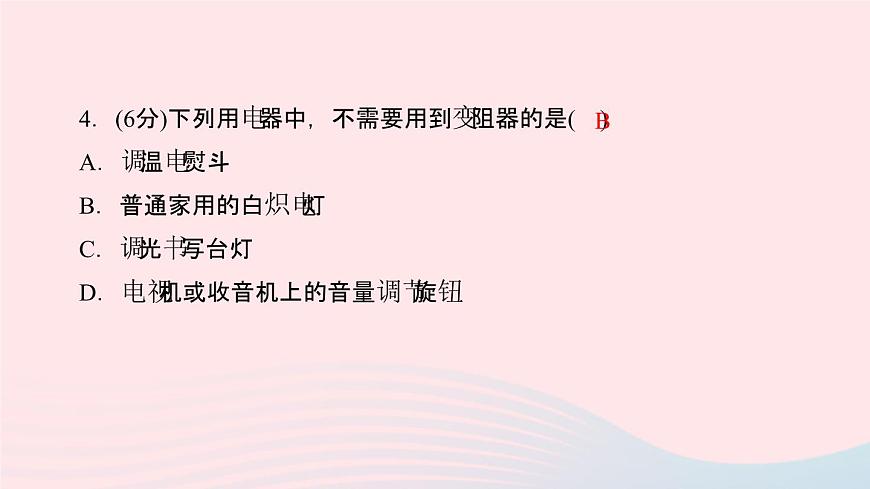

4．(6分)下列用電器中，不需要用到變阻器的是( )A．調溫電熨斗B．普通家用的白熾電燈C．調光書寫臺燈D．電視機或收音機上的音量調節旋鈕
5．(6分)有兩只滑動變阻器，分別標有“10 Ω　1 A”和“5 Ω　2 A”字樣，若把它們串聯起來使用，則電路中允許通過的最大電流為( )A．1 A B．2 A C．3 A D．無法確定6．(4分)如圖所示的電阻箱的示數是__________Ω。
7．(8分)如圖所示是插入式電阻器的結構示意圖。它的最大電阻值是____Ω，圖中A、B兩個接線柱之間的電阻值是____Ω。
8．如圖所示電路中，閉合開關S后，要使滑動變阻器的滑片P向右移動時，電流表的示數減小，則M、N應與滑動變阻器上的哪兩個接線柱連接( )A.M接C、N接D　　　B．M接A、N接BC．M接C、N接B D．M接A、N接D
9．如圖所示兩個電路中，電源電壓相等，閉合開關S，當滑片P都向右滑動時，燈泡L1和L2的亮度變化( )A．L1、L2都變亮 B．L1、L2都變暗C．L1變亮，L2變暗 D．L1變暗，L2的亮度不變
10．學習了滑動變阻器后，小明設計了如圖所示四個體重計原理圖，體重計的儀表是由電壓表、電流表改裝的，你認為可以測出人的體重的裝置是( )
11．(多選)如圖所示是一種自動測定油箱內油面高度的裝置，彎月形的電阻R與金屬滑片P構成一個滑動變阻器，金屬滑片P是杠桿的一端。下列說法正確的是( )A．該電路中油量表既可用電流表改裝，也可用電壓表改裝B．油面升高時，滑動變阻器接入電路的電阻增大C．R0和R在電路中是并聯的D．R0和R在電路中是串聯的
13．如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將____(填“a和b”“a和c”或“b和c”)接線柱接入電路。關于電位器上電阻絲的材料，應該選用______________(填“銅絲”或“鎳鉻合金絲”)。
14.如圖所示是大型電子地磅的電路圖。當稱重物時，在壓力作用下滑片P向____端滑動，變阻器連入電路的電阻_______(填“變大”“不變”或“變小”，下同)，電流表(重量表)的示數將_______。
15．(核心素養)某班同學在做“用滑動變阻器改變燈泡亮度”的實驗。(1)請按電路圖用筆畫線表示導線將圖中各元件連接起來。(導線不允許交叉)
