人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量試講課ppt課件

這是一份人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量試講課ppt課件，共34頁。PPT課件主要包含了學習目標，有辦法測量嗎，電流表，電壓表，測量工具，新課引入，1實驗目的，2實驗原理，新知探究，3實驗器材等內容，歡迎下載使用。

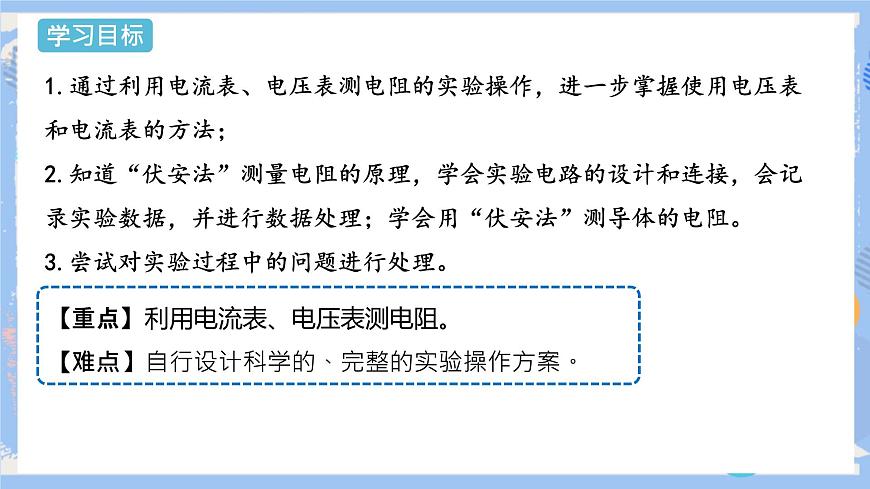

1.通過利用電流表、電壓表測電阻的實驗操作，進一步掌握使用電壓表和電流表的方法；2.知道“伏安法”測量電阻的原理，學會實驗電路的設計和連接，會記錄實驗數據，并進行數據處理；學會用“伏安法”測導體的電阻。3.嘗試對實驗過程中的問題進行處理。
【重點】利用電流表、電壓表測電阻?！倦y點】自行設計科學的、完整的實驗操作方案。

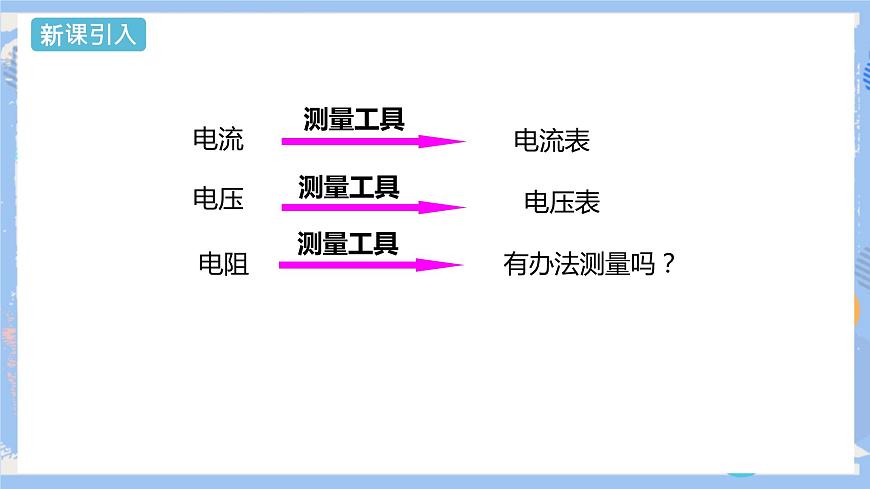

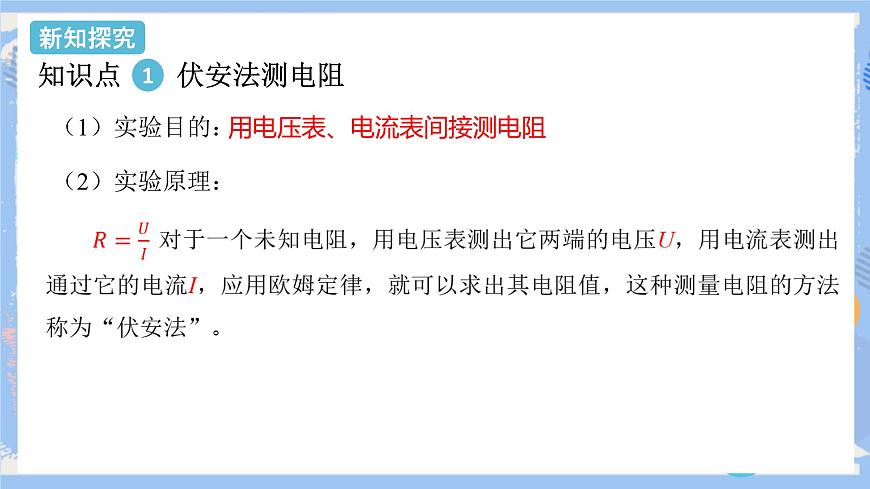

知識點 伏安法測電阻
用電壓表、電流表間接測電阻

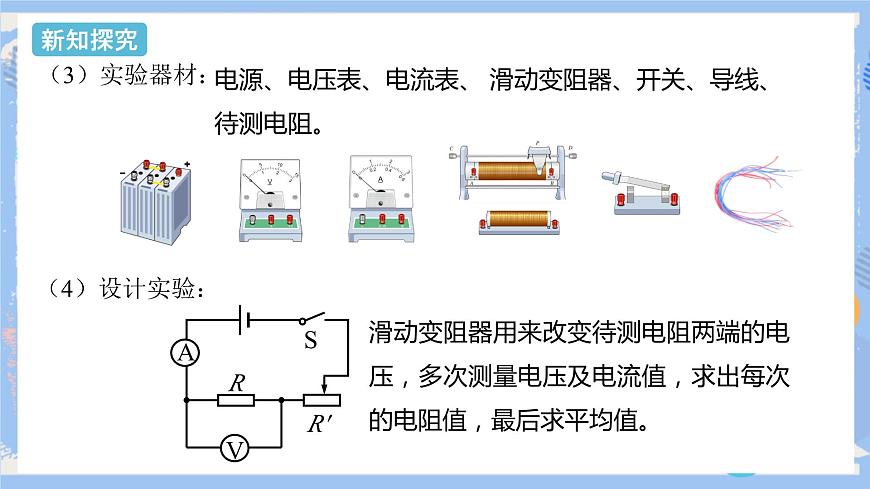

電源、電壓表、電流表、 滑動變阻器、開關、導線、待測電阻。
滑動變阻器用來改變待測電阻兩端的電壓，多次測量電壓及電流值，求出每次的電阻值，最后求平均值。

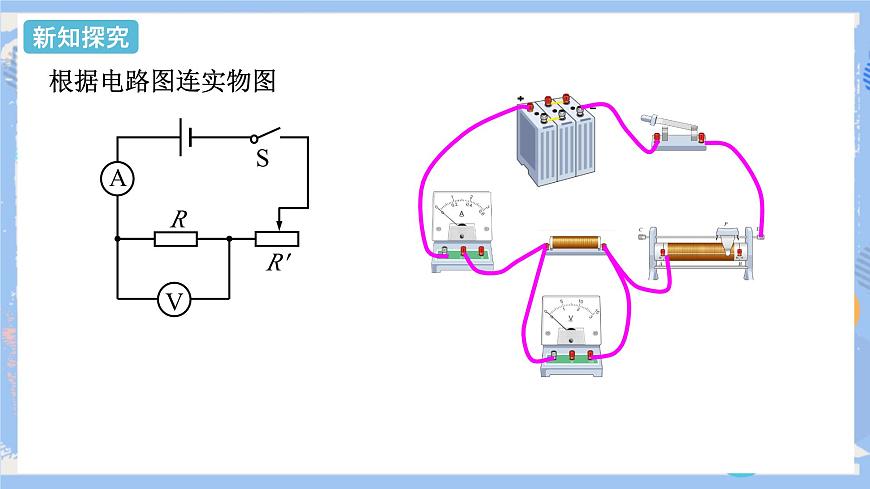

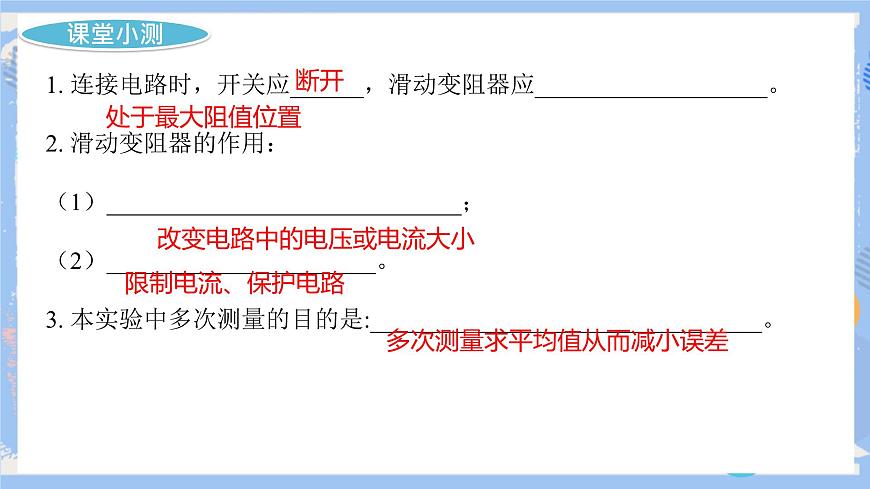

1. 連接電路時，開關應______，滑動變阻器應___________________。2. 滑動變阻器的作用：（1）_____________________________；（2）______________________。3. 本實驗中多次測量的目的是:________________________________。
改變電路中的電壓或電流大小
多次測量求平均值從而減小誤差
電流表或電壓表被短路，或該電表兩接線柱到電源兩極間的電路出現斷路
待測電阻斷路，或電壓表串聯在電路中
將電壓表錯接在了滑動變阻器兩端
①量程可能選擇過??；②電路中可能出現短路
滑動變阻器沒有 “一上一下”連接
電流表和電壓表的“+”、“-”接線柱接反
①電壓表和電流表的量程可能都選擇過大；②電源電壓可能過低。
1. 將上述實驗中的定值電阻換成小燈泡，用同樣的方法測定小燈泡的電阻。2. 多測幾組數據，根據實驗數據分別計算出小燈泡的電阻。3. 比較計算出的幾個數值，看看每次算出的電阻的大小相同嗎？有什么變化規律嗎？4. 如果出現的情況和測量定值電阻時不同，你如何解釋？與同學交流一下。
（1）實驗目的：用電壓表、電流表間接測小燈泡的電阻?
電源、電壓表、電流表、滑動變阻器、小燈泡、開關、導線

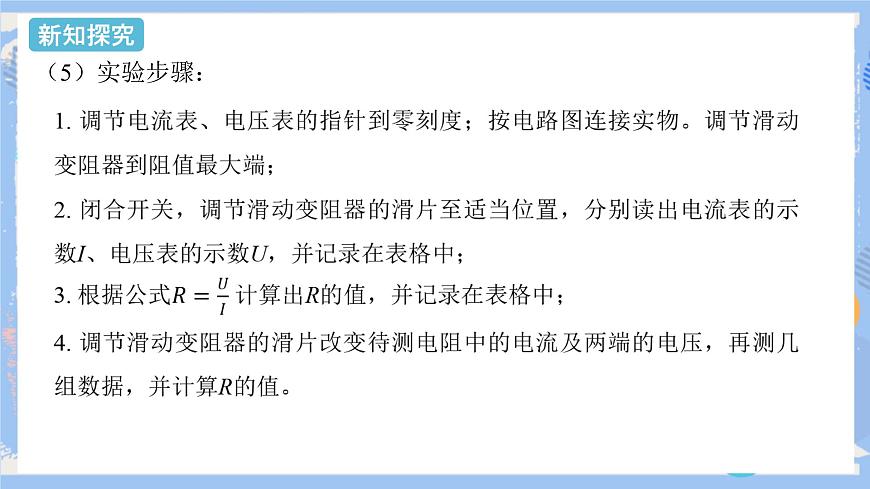

①斷開開關，連接電路；②接入電路的滑動變阻器調到最大；③閉合開關，調節R，讀取并記錄幾組電流表、電壓表數據；④計算小燈泡阻值。
某同學用“伏安法”測小燈泡的電阻，下表為記錄的實驗數據，從中你發現了什么？說明原因。
現象：當燈兩端電壓越大，燈絲電阻越大。
原因：當燈兩端電壓越大，燈絲溫度升高。
想一想：能否把小燈泡電阻的平均值作為小燈泡的電阻?
知識點 測量電阻的其他方法
只用電壓表和已知阻值的電阻測量未知電阻的方法。
（1）只閉合S0，測出R0兩端的電壓U0，閉合S0和S1，測出電源電壓U；
（1）閉合S，讀出滑動變阻器接入阻值最大時電壓表的示數U1；
（2）讀出滑動變阻器接入阻值最?。?）時電壓表的示數U2；
（2）閉合S0，將S1撥至2，測出電源電壓U；
只用電流表和已知阻值的電阻測量未知電阻的方法。
（1）閉合S0，斷開S，測出通過R0的電 流I0；
（2）閉合S0、S，測出總電流I；
（1）閉合S0，測出電路中的電流 I；
（1）閉合S，讀出滑動變阻器 接入阻值最大時電流表 示數I1；
（2）讀出滑動變阻器接入阻值 最?。?）時電流表的 示數I2；
利用電流表（或電壓表）和可變阻值的電阻箱測量未知電阻的方法。
陽陽和小明做“測電阻”實驗：
（1）陽陽用如圖1所示的實驗電路，測額定電壓為2.5V的小燈泡正常工作時的電阻。①連接好實驗電路，用開關試觸時，陽陽發現小燈泡不發光，電流表有示數，電壓表無示數，其故障原因可能是 。
②排除電路故障后，陽陽閉合開關，移動滑動變阻器的滑片，發現電壓表示數是2V，為了測出小燈泡正常工作時的電阻，他應該再把滑片向 （填“左”或“右”）移動；③移動后，當電壓表的讀數為2.5V時，電流表的讀數為0.4A，他測出小燈泡正常工作時的電阻是 Ω。
斷開S1、閉合S2，記錄電流表示數為I2
測量定值電阻Rx阻值大小的實驗電路圖如圖甲所示。
（1）本實驗的原理是 。（2）實驗前為了保護電路，滑動變阻器的滑片應置于 （選填“A”或“B”）端。（3）正確連接電路閉合開關后，電壓表示數為2.7V時，電流表接線及示數如圖乙所示，則此時測得Rx的阻值是 Ω。
（4）本實驗要多次測量取平均值，是為了 。（5）某實驗小組進行實驗時不慎將電壓表損壞，他們利用一個阻值已知的定值電阻R0、一個電流表和開關若干個，設計了如圖丙所示的電路，也測出了待測電阻Rx的阻值（電流表量程符合要求，電源電壓未知）。請將他們的實驗步驟填寫完整。①正確連接電路， ，記錄電流表的示數為I1② ，記錄電流表的示數為I2③待測電阻阻值的表達式為Rx=（ ）（用測得量和已知量的字母表示）。
歐姆定律的應用之一：測電阻
測定電阻的阻值時，求平均值以減小誤差
求小燈泡的電阻時不能求平均值
在伏安法測電阻實驗中，滑動變阻器不能起到的作用是（ ）改變被測電阻兩端的電壓改變電路中的電流保護電路改變被測電阻的阻值
2. 某同學指出：在用伏安法測量電阻的實驗中，連接電路時，必須注意下列幾點，你認為其中不必要的一條是（　 ?。〢．電路中連接滑動變阻器時，應該使滑片位于滑動變阻器阻值最大的位置B．電路中連接開關時，應該將開關斷開C．電壓表應與待測電阻并聯，電流表應與待測電阻串聯D．開關應該接在靠近電源電流流出的一端
3. 在”伏安法測電阻”的實驗中，下列說法正確的是（ ）為了檢測電路連接是否正確，連接電路時，需閉合開關應該選取規格匹配的器材，這樣既不會損壞器材，又能使測量結果誤差小在無法估計被測電阻大小時，電流表、電壓表應選用較小的量程需進行三次實驗，這樣測量的結果才具有普遍性
（1）請你根據電路圖，用筆畫線代替導線，在乙圖中完成實驗電路的連接；（2）閉合開關前，應將滑動變阻器的滑片置于____（選填“A”或“B”）（3）閉合開關后，發現電壓表和電流表均無示數。小芳利用另一只完好的電壓表檢測，把電壓表分別接在a、b之間和b、c，電壓表均有示數，接在a、c之間，電壓表無示數，如果電路連接完好，只有一個元件有故障，該故障是_______________。
6. 某同學利用如圖所示的電路測量小燈泡的電阻，小燈泡上標有“2.5V”的字樣。記錄的實驗數據如下表所示，其中有一次記錄的電流表示數是錯誤的。關于該實驗，下列說法正確的是（ ）A．第1次實驗記錄的電流表示數是錯誤的B．多次實驗的目的是為了減小誤差C．5次實驗中小燈泡正常發光時的電阻最小D．從第1次到第5次的實驗過程中，滑動變阻器的滑片逐漸向右滑動
