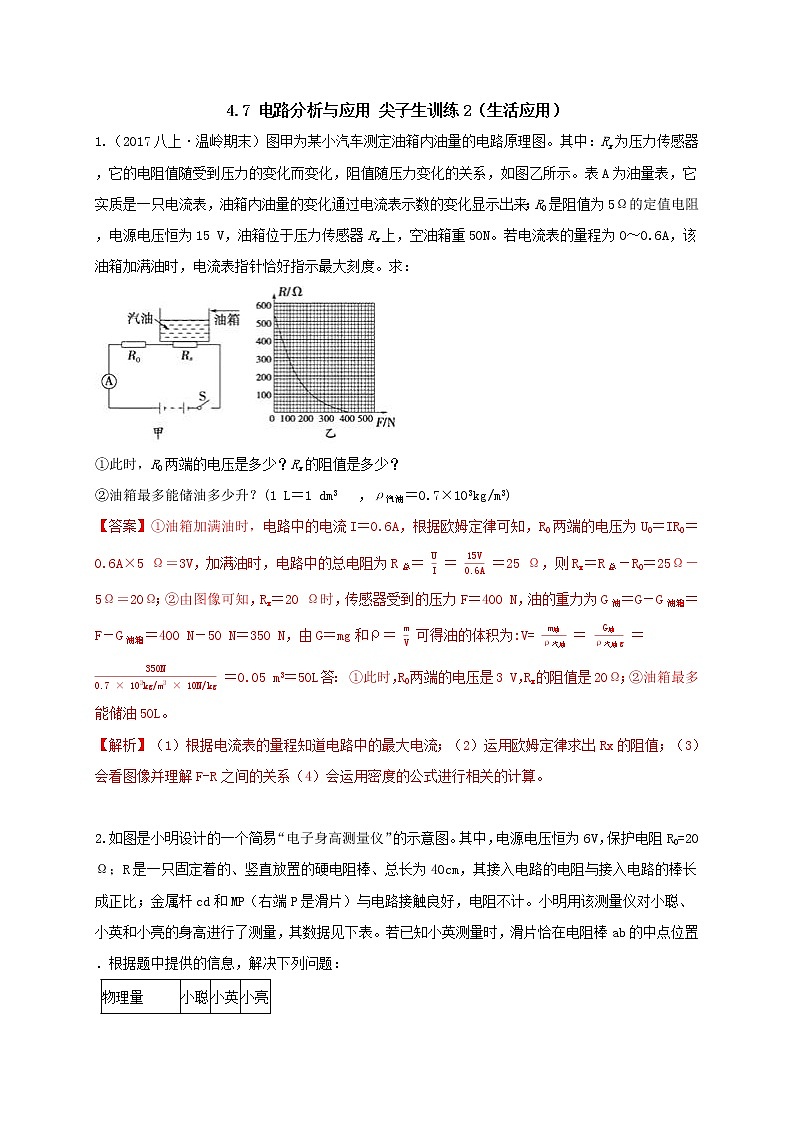

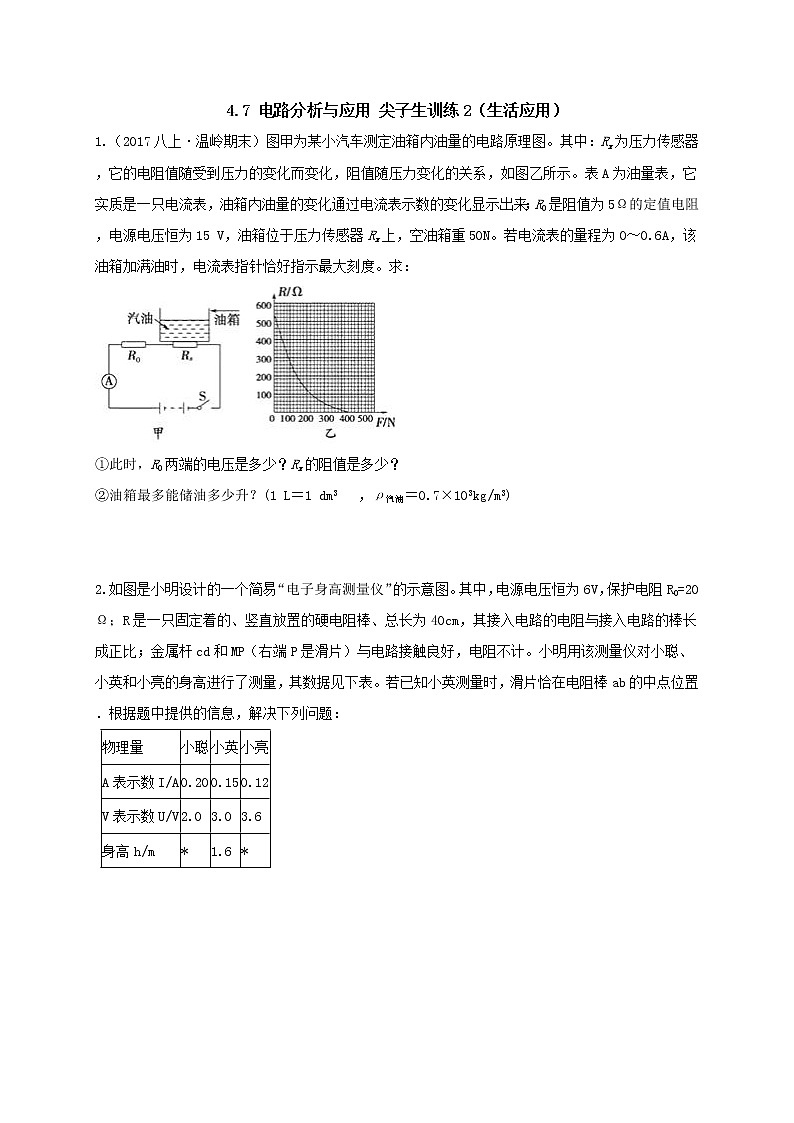

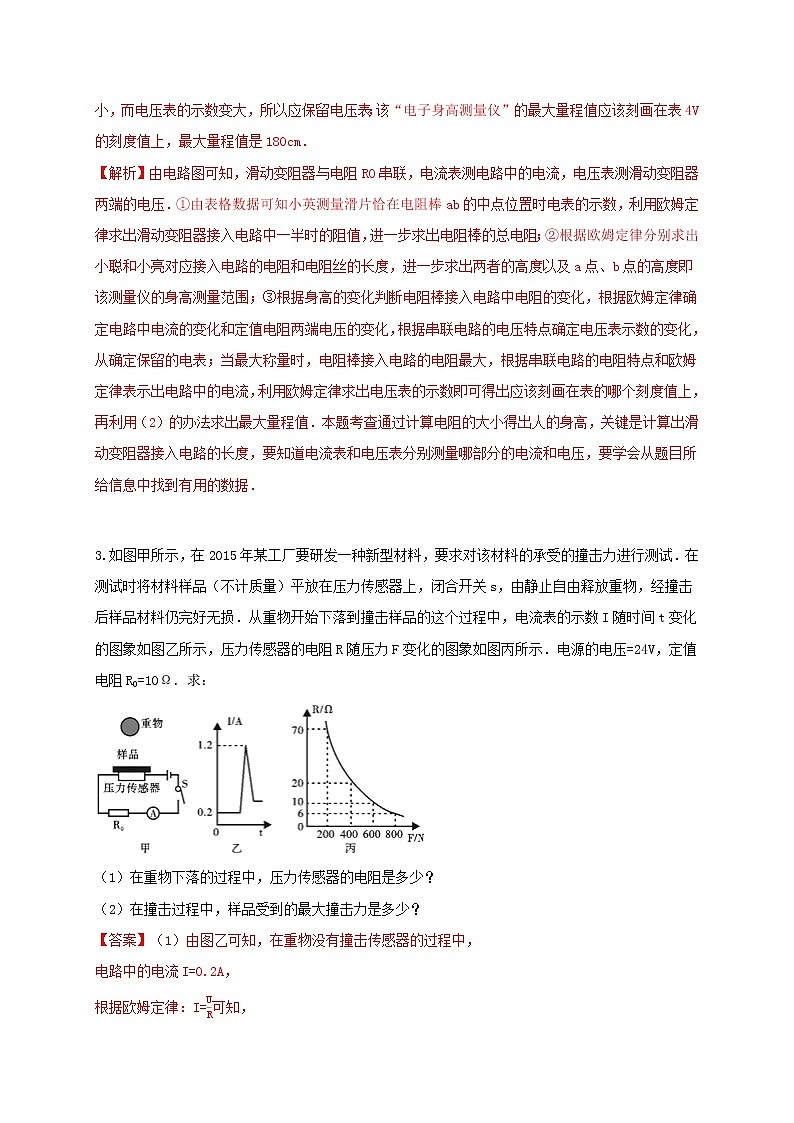

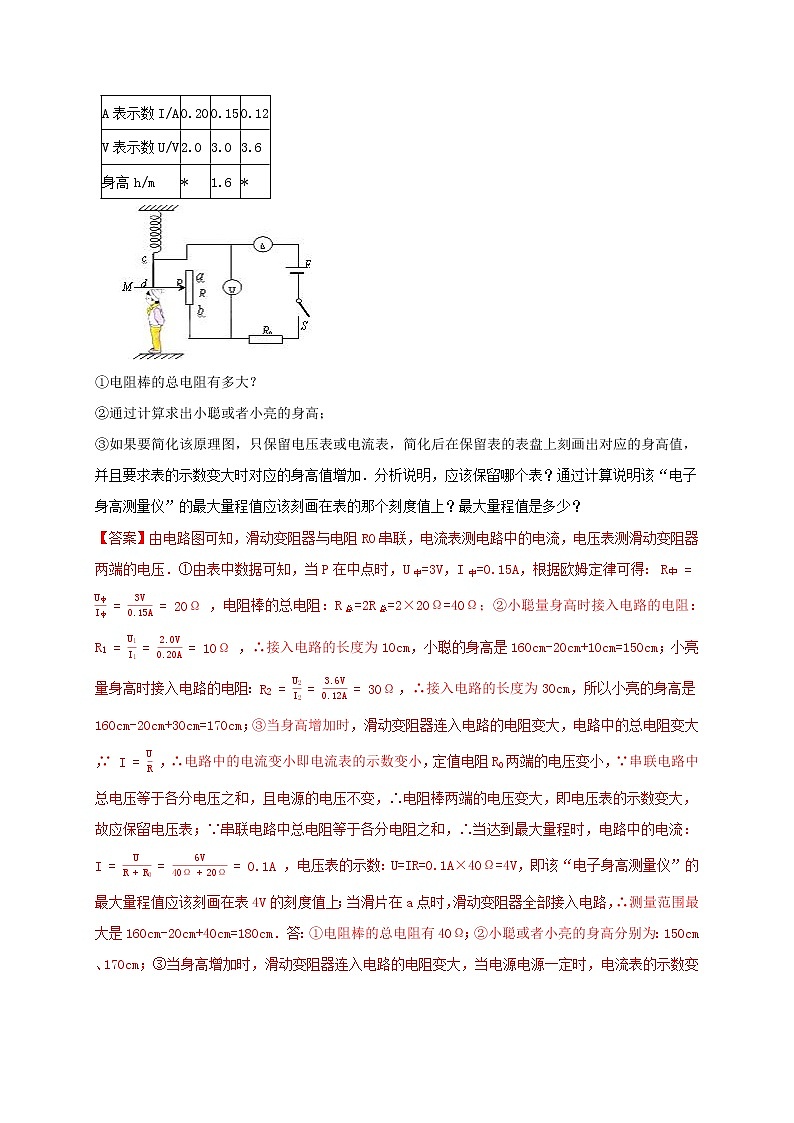

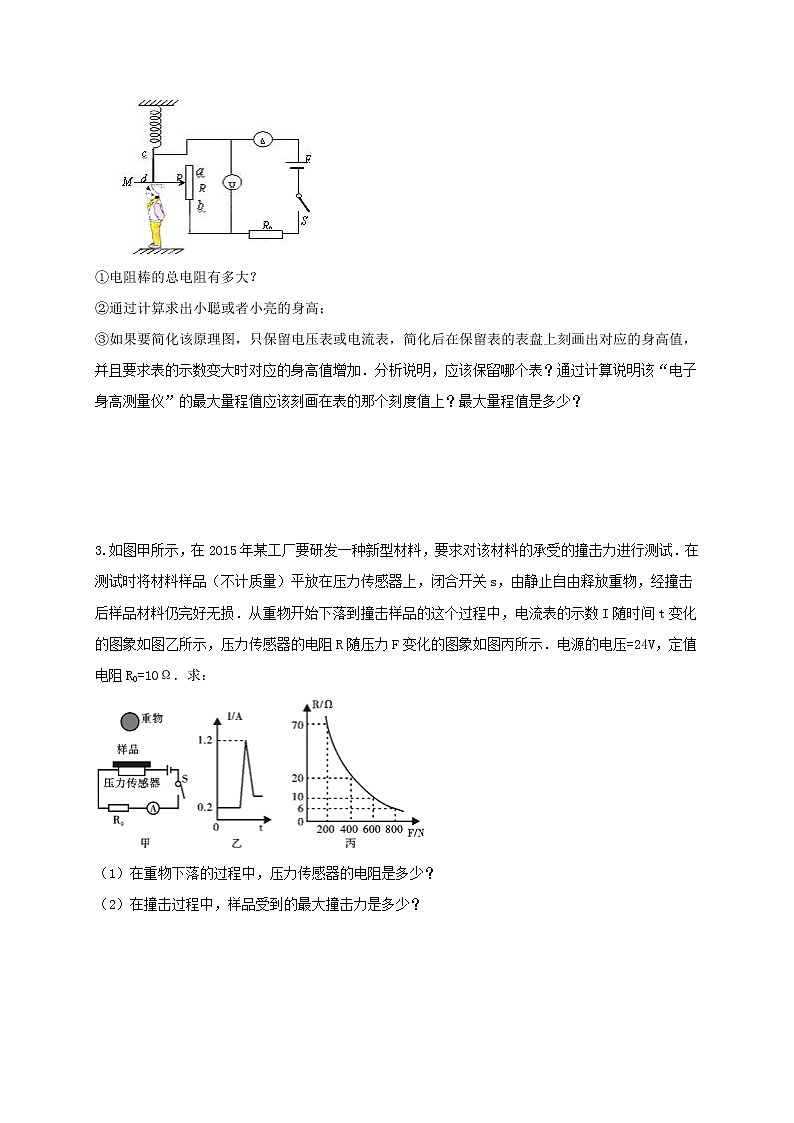

4.7 電路分析與應用 尖子生訓練2（生活應用）1.（2017八上·溫嶺期末）圖甲為某小汽車測定油箱內油量的電路原理圖。其中：Rx為壓力傳感器，它的電阻值隨受到壓力的變化而變化，阻值隨壓力變化的關系，如圖乙所示。表A為油量表，它實質是一只電流表，油箱內油量的變化通過電流表示數的變化顯示出來；R0是阻值為5Ω的定值電阻，電源電壓恒為15 V，油箱位于壓力傳感器Rx上，空油箱重50N。若電流表的量程為0～0.6A，該油箱加滿油時，電流表指針恰好指示最大刻度。求：①此時，R0兩端的電壓是多少？Rx的阻值是多少？②油箱最多能儲油多少升？(1 L＝1 dm3  ，ρ汽油＝0.7×103kg/m3)  2.如圖是小明設計的一個簡易“電子身高測量儀”的示意圖。其中，電源電壓恒為6V，保護電阻R0=20Ω；R是一只固定著的、豎直放置的硬電阻棒、總長為40cm，其接入電路的電阻與接入電路的棒長成正比；金屬桿cd和MP（右端P是滑片）與電路接觸良好，電阻不計。小明用該測量儀對小聰、小英和小亮的身高進行了測量，其數據見下表。若已知小英測量時，滑片恰在電阻棒ab的中點位置．根據題中提供的信息，解決下列問題：物理量小聰小英小亮A表示數I/A0.200.150.12V表示數U/V2.03.03.6身高h/m*1.6*①電阻棒的總電阻有多大？②通過計算求出小聰或者小亮的身高；③如果要簡化該原理圖，只保留電壓表或電流表，簡化后在保留表的表盤上刻畫出對應的身高值，并且要求表的示數變大時對應的身高值增加．分析說明，應該保留哪個表？通過計算說明該“電子身高測量儀”的最大量程值應該刻畫在表的那個刻度值上？最大量程值是多少？   3.如圖甲所示，在2015年某工廠要研發一種新型材料，要求對該材料的承受的撞擊力進行測試．在測試時將材料樣品（不計質量）平放在壓力傳感器上，閉合開關s，由靜止自由釋放重物，經撞擊后樣品材料仍完好無損．從重物開始下落到撞擊樣品的這個過程中，電流表的示數I隨時間t變化的圖象如圖乙所示，壓力傳感器的電阻R隨壓力F變化的圖象如圖丙所示．電源的電壓=24V，定值電阻R0=10Ω．求：（1）在重物下落的過程中，壓力傳感器的電阻是多少？（2）在撞擊過程中，樣品受到的最大撞擊力是多少？  4.在自然災害中輸電線路容易出現故障，科技小組的同學通過實驗探究來體驗判斷故障類型和位置的方法．他們用AB、CD兩根長為L的長直電阻絲模擬輸電線，在電阻絲的左右兩側可以安裝檢測電路，電阻絲單位長度的阻值為r．如圖1所示，在左側安裝檢測電路，其中R0為保護電阻，右側用導線連接．線路無故障時，電壓表V1示數為U，電流表示數為I．（1）若檢測電路中電流表示數為0，電壓表V1示數為U，表明輸電線故障為________． （2）若檢測電路中電流表示數大于I，電壓表V1示數為U，表明輸電線可能出現短路或形成間隙電阻．如圖2所示，小組在AB、CD之間某處連接一根導線模擬輸電線短路，或在另一處連接未知電阻Rx模擬輸電線之間形成間隙電阻，在右側連接電壓表V2． 若輸電線短路，則電壓表V2示數________ ；若輸電線之間形成間隙電阻，則電壓表V2示數________ （3）在圖2中，若輸電線的故障是短路，電流表的示數為I1， 電壓表V1的示數為U，則故障處與A端的距離為________ （用r、I1、U、R0表示）  5.學習了電學相關知識后,學校舉辦了一次綜合實踐活動，活動的主題是利用電流表或電壓表制作一個簡易電子秤。如圖是小紅設計的電子秤原理圖，其中E為干電池(2節)；A是電流表（電子秤示數表盤)；R0是定值電阻(5Ω)；R是一根長為6cm阻值為15Ω的均勻電阻絲。C是一根彈簧,其所受壓力F與壓縮量△L的關系如圖所示(塑料盤的重力不計，g取10N／kg,制作時,調整彈簧的長度，使之不稱重物時滑片P剛好在電阻絲的a端。（1）該電子秤的最大稱量是________；（2）當電流表的指針指在0.3A處時,所稱重物的質量是多少？（3）從理論上說明該方案的二處最大不足是________；并畫出你設計的原理電路圖。  6.為反對浪費，響應“光盤行動”，小明為自助餐廳的餐桌設計了“光盤儀”。餐盤放在載盤臺上，若盤內剩余食物的質量達到或超過規定，人一旦離開餐桌，提示器就會發出提示音，其原理圖如圖所示。電源電壓3V不變。提示器的電阻R0恒為50歐姆，傳感器R1的阻值隨載盤臺所載質量變化的關系如下表所示。開關S閉合后，問：載盤臺所載質量m/g100110120130140150160…傳感器R1/Ω100908070605040…（1）根據表中數據，當載盤臺所載質量是100g時，R1的阻值是多少?電路中的電流是多少?    （2）當電路中的電流達到0．03A時，提示器會發出提示音，若空餐盤質量為100g，此時盤內剩余食物的質量是多少？      9.如圖所示為交警檢測駕駛員是否酒駕、醉駕所用的酒精測試儀的原理圖．其中R0是定值電阻，R1是酒精氣體傳感器，它的阻值隨酒精氣體濃度變化的圖象如圖乙所示．當對著R1呼氣時，由電壓表改裝的儀表既可顯示出被側者呼出的酒精氣體濃度大?。?/span>（1）在一次交通勘察時，交警還未打開出門，就聞到了濃濃的酒味，從物理學的角度來說，這屬于________現象．若酒駕標準是0.2mg/mL≤酒精氣體濃度≤0.8mg/mL．交警在對駕駛員進行呼氣測試時，顯示其酒精氣體濃度為0.4mg/mL．則該司機________ （選填“是”或“不是”）酒駕．（2）請分析：隨著酒精氣體濃度的變化，測試儀（電壓表）的示數如何變化？  10.小明聽物理老師講過“干電池內部其實是有電阻的，分析電路時可以把干電池看成是由一個電壓為U、電阻為0的理想電源與一個電阻值為r的電阻串聯而成”，如圖甲所示．在老師指導下，小明設計了圖乙所示的電路來測量一節干電池內部的電阻．（1）按照圖乙連接電路時，閉合開關前滑動變阻器的滑片P應位于________ 端；（2）根據實驗中電壓表和電流表的讀數繪出U﹣I圖象如圖丙所示，當電流表示數如圖丁所示時電壓表示數U=________ V；（3）根據實驗數據求得這節干電池內部電阻r=________ Ω．
