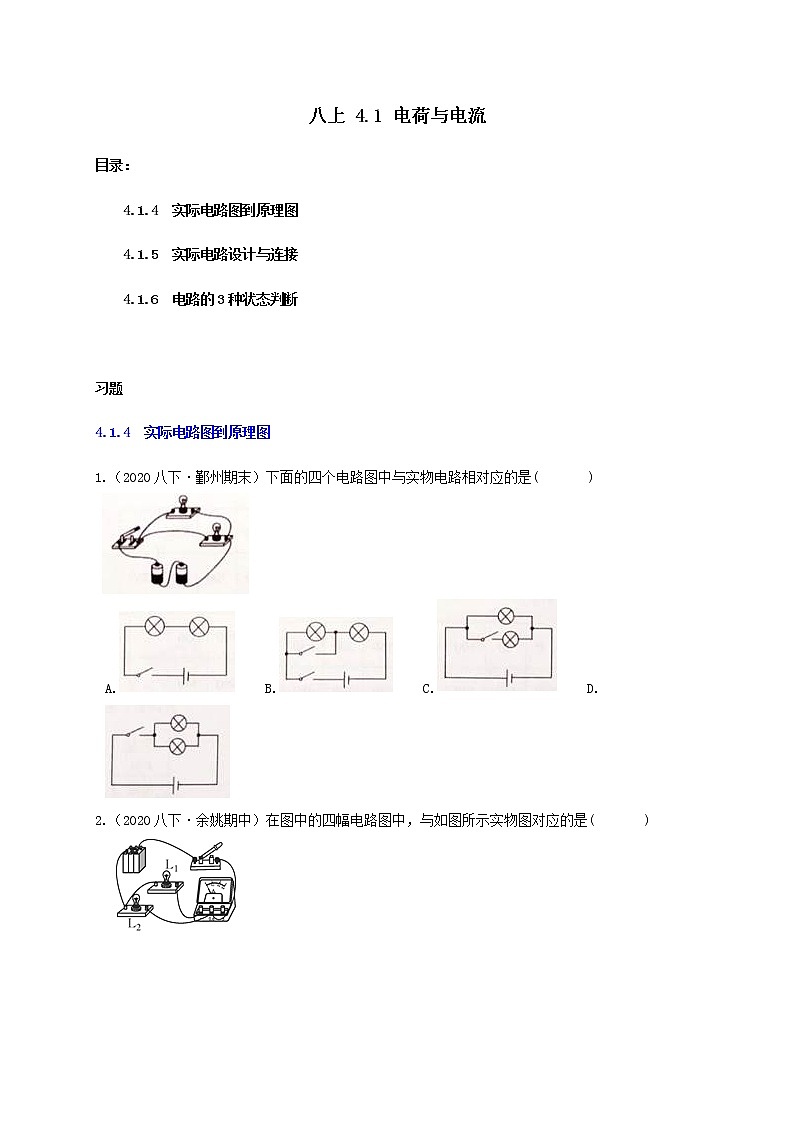

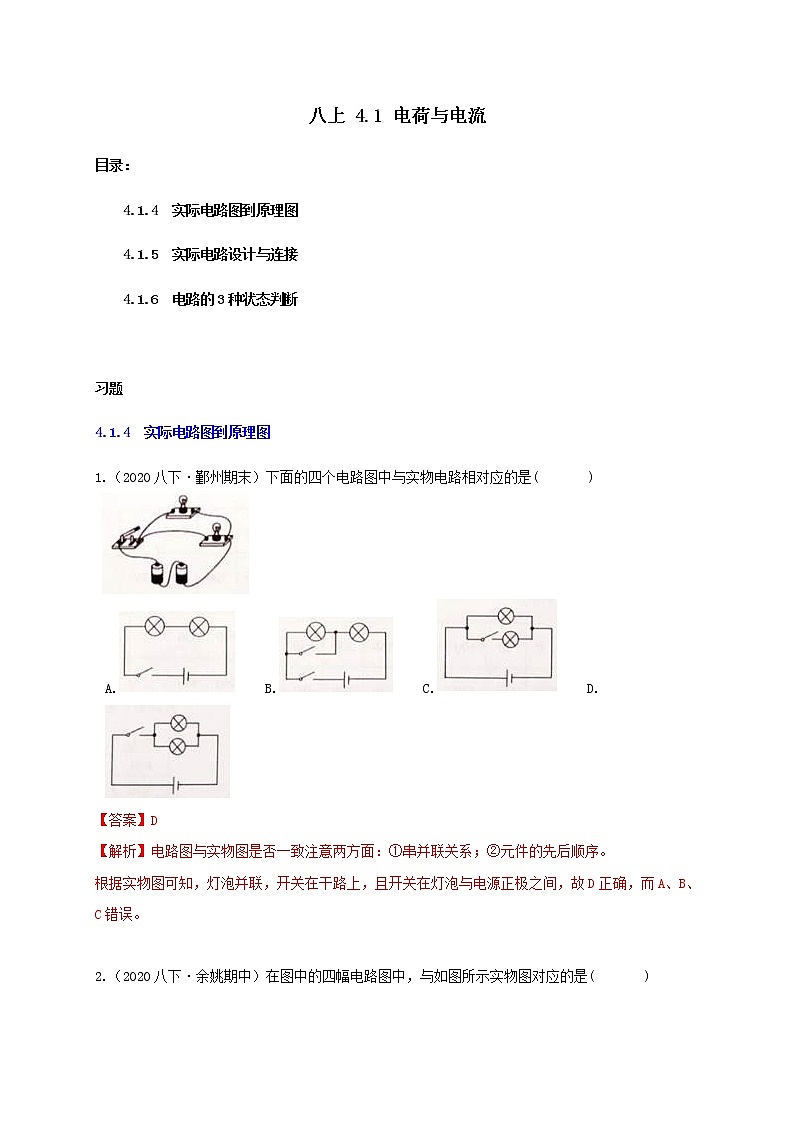

八上 4.1 電荷與電流目錄：4.1.4  實際電路圖到原理圖4.1.5  實際電路設計與連接4.1.6  電路的3種狀態判斷 習題4.1.4  實際電路圖到原理圖1.（2020八下·鄞州期末）下面的四個電路圖中與實物電路相對應的是(    )   A.  B.  C.  D.【答案】D   【解析】電路圖與實物圖是否一致注意兩方面：①串并聯關系；②元件的先后順序。 根據實物圖可知，燈泡并聯，開關在干路上，且開關在燈泡與電源正極之間，故D正確，而A、B、C錯誤。

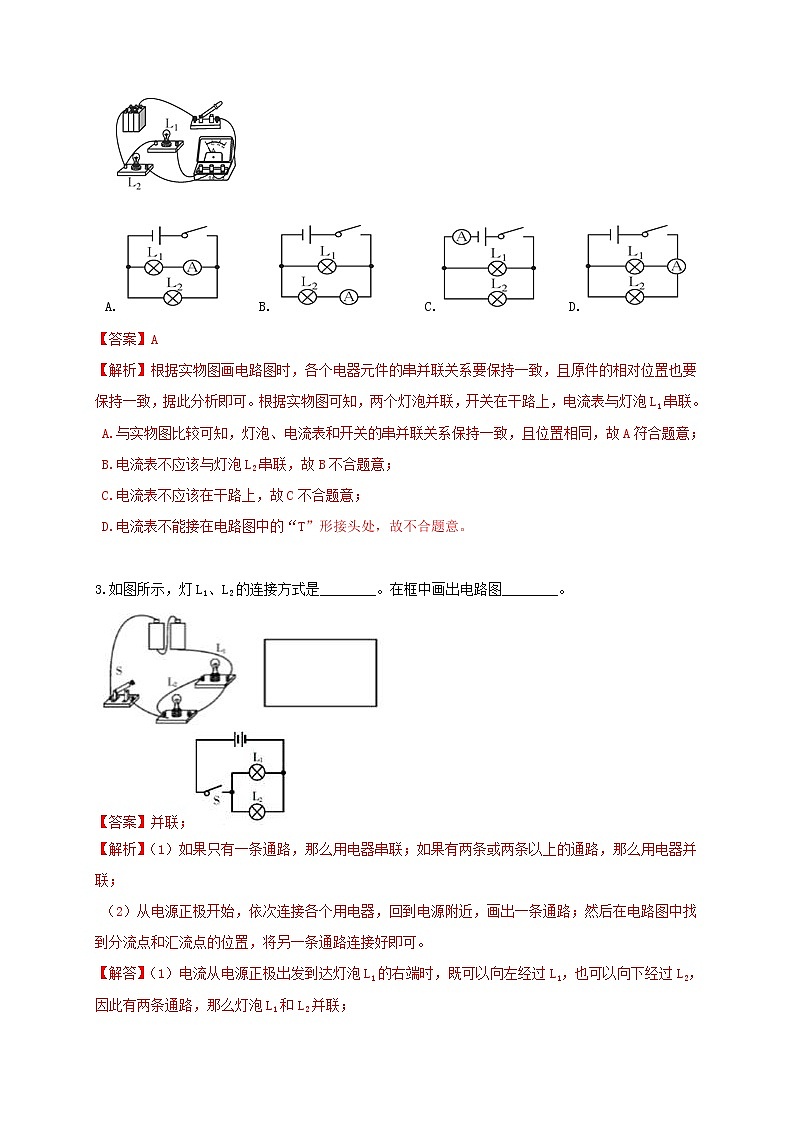

 2.（2020八下·余姚期中）在圖中的四幅電路圖中，與如圖所示實物圖對應的是(    )     A.  B.   C.  D.【答案】A   【解析】根據實物圖畫電路圖時，各個電器元件的串并聯關系要保持一致，且原件的相對位置也要保持一致，據此分析即可。根據實物圖可知，兩個燈泡并聯，開關在干路上，電流表與燈泡L1串聯。
A.與實物圖比較可知，燈泡、電流表和開關的串并聯關系保持一致，且位置相同，故A符合題意；
B.電流表不應該與燈泡L2串聯，故B不合題意；
C.電流表不應該在干路上，故C不合題意；
D.電流表不能接在電路圖中的“T”形接頭處，故不合題意。

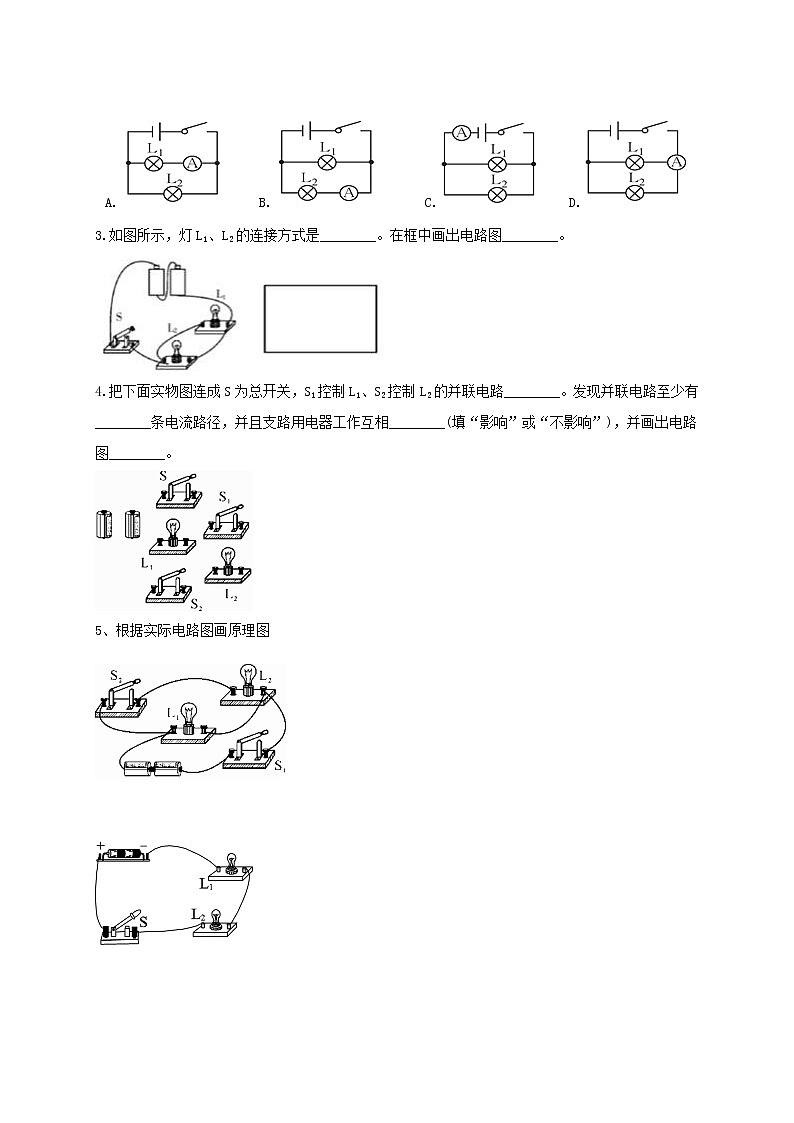

 3.如圖所示，燈L1、L2的連接方式是________。在框中畫出電路圖________。  【答案】并聯；【解析】（1）如果只有一條通路，那么用電器串聯；如果有兩條或兩條以上的通路，那么用電器并聯；
（2）從電源正極開始，依次連接各個用電器，回到電源附近，畫出一條通路；然后在電路圖中找到分流點和匯流點的位置，將另一條通路連接好即可。
【解答】（1）電流從電源正極出發到達燈泡L1的右端時，既可以向左經過L1，也可以向下經過L2，因此有兩條通路，那么燈泡L1和L2并聯；
（2）①從電源正極開始，電流經過燈泡L1、開關S流回電源負極；
②分流點在燈泡L1與正極之間，匯流點在燈泡L1與開關之間；
③將燈泡L2連接在這兩點之間即可。如下圖：

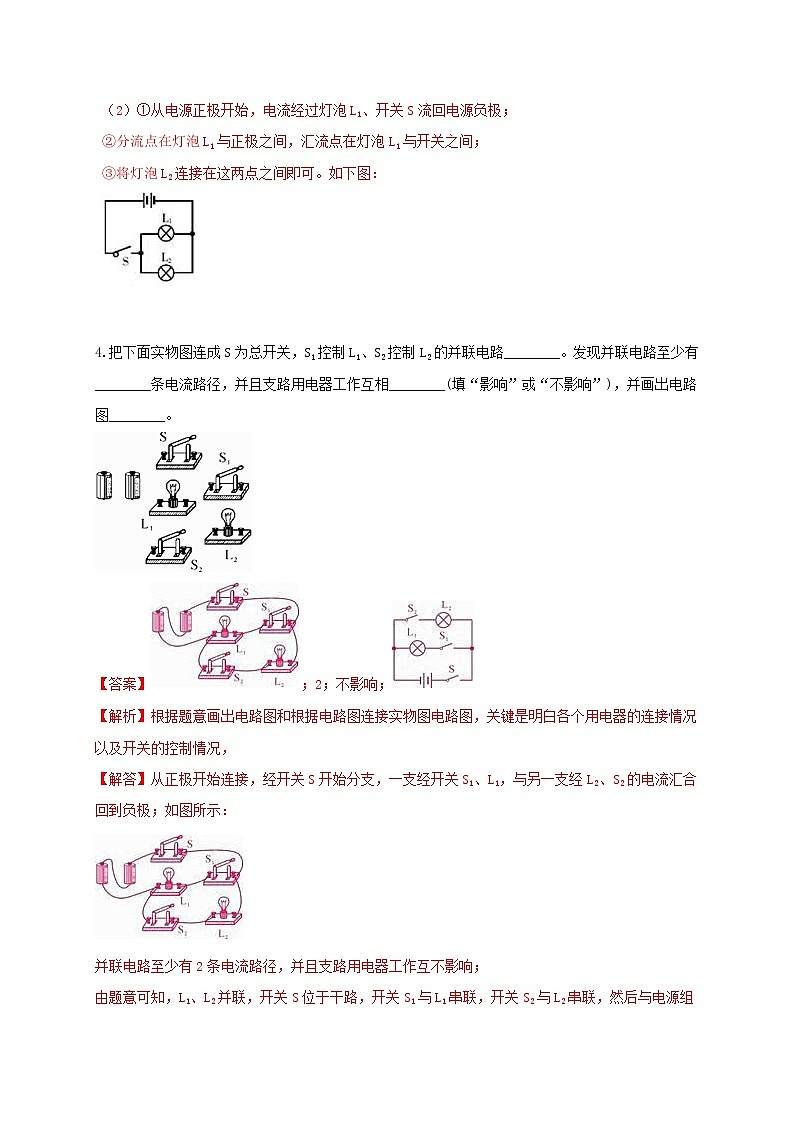

 4.把下面實物圖連成S為總開關，S1控制L1、S2控制L2的并聯電路________。發現并聯電路至少有________條電流路徑，并且支路用電器工作互相________(填“影響”或“不影響”)，并畫出電路圖________。【答案】；2；不影響；【解析】根據題意畫出電路圖和根據電路圖連接實物圖電路圖，關鍵是明白各個用電器的連接情況以及開關的控制情況，【解答】從正極開始連接，經開關S開始分支，一支經開關S1、L1，與另一支經L2、S2的電流匯合回到負極；如圖所示：

并聯電路至少有2條電流路徑，并且支路用電器工作互不影響；
由題意可知，L1、L2并聯，開關S位于干路，開關S1與L1串聯，開關S2與L2串聯，然后與電源組成電路，如下圖所示：

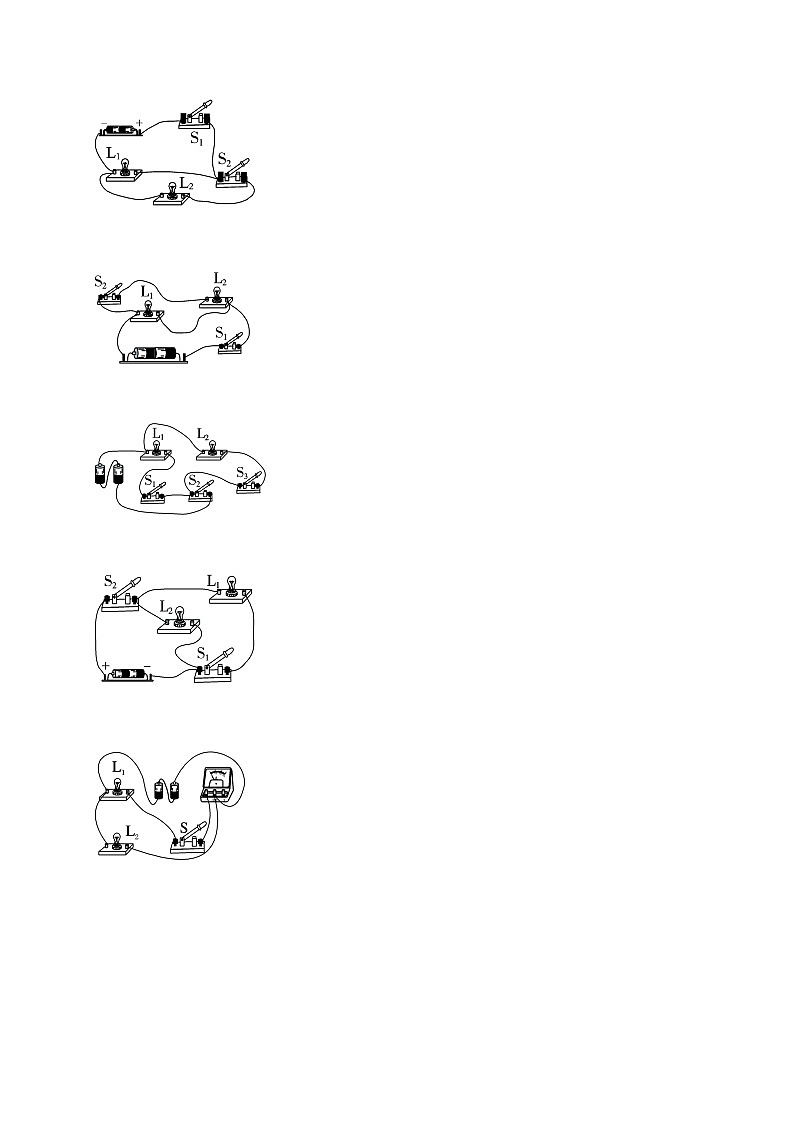

 5、根據實際電路圖畫原理圖                      4.1.5  實際電路設計與連接1.（2020八下·余姚期中）指紋鎖是一種集光學、電子計算機、精密機械等多項技術于一體的高科技產品，它的“鑰匙”是特定人的指紋(S1)、磁卡(S2)或應急鑰匙(S3)，三者都可以單獨使電動機工作而打開門鎖。下列電路設計符合要求的是(    )            A.   B.   C.   D.【答案】B   【解析】如果用電器相互影響，那么它們串聯；如果不相互影響，那么它們并聯，據此判斷三個開關的串并聯關系即可。 三個開關都可以單獨使電動機工作而打開門鎖，因此它們之間不相互影響，為并聯關系；因為三個開關都能控制電動機，所以電動機在三個支路電流的必經之路上，也就是干路上，故B符合題意，而A、C、D不合題意。
 2.（2020八上·溫州期中）駕駛摩托車時，無論是捏前剎還是踩后剎，車尾左右兩側的剎車燈均同時發光以提醒他人。據此，小明設計了一個模擬剎車電路，前后剎各相當于一個開關，剎車時開關閉合。下圖中符合要求的電路是（   ）            A.  B.  C.  D.【答案】D   【解析】如果用電器相互影響，那么它們串聯；如果用電器不相互影響，那么它們并聯，據此確定兩個燈泡的串并聯關系和兩個開關的串并聯關系。
（1）無論捏前剎還是踩后剎，燈泡都會發光，這說明兩個開關不相互影響，因此它們并聯；
（2）如果左邊的剎車燈壞了，那么右邊的剎車燈照常工作，因此二者不相互影響，即它們并聯；
（3）因為開關要控制燈泡，所以兩個開關并聯后，與兩個并聯的燈泡串聯，如下圖所示：

故D正確，而A、B、C錯誤。
 3.（2020八上·吳興期末）汽車裝有安全帶未系提示系統，當乘客坐在副駕駛座椅上時，座椅下的開關S1閉合，若未系安全帶，則開關S2斷開，儀表盤上的指示燈亮起，蜂鳴器工作；若系上安全帶，則開關S2閉合，指示燈熄滅，蜂鳴器不工作。圖設計的電路圖正確的是（    ）            A.       B.
C.      D.【答案】B   【解析】對四個選項中的電路圖進行分析，哪個與題干描述一致，它就是正確選項。 當開關S1閉合，開關S2斷開，儀表盤上的指示燈亮起，蜂鳴器工作 ；開關S2閉合時，蜂鳴器和指示燈被短路，因此指示燈熄滅，蜂鳴器不工作，看似符合要求，但是這時整個電路短路，會燒壞電源，因此要在電路中串聯一個保護電阻，故A錯誤；
B.根據A中分析可知，可以在電路中串聯一個保護電阻即可，故B正確；
C.當開關S1閉合，開關S2斷開，儀表盤上的指示燈不亮，蜂鳴器不工作，故C錯誤；
D.當開關S2閉合時，蜂鳴器找出工作，指示燈照常發光，故D錯誤。
 4.把下面實物圖連成S為總開關，S1控制L1、S2控制L2的并聯電路________。發現并聯電路至少有________條電流路徑，并且支路用電器工作互相________(填“影響”或“不影響”)，并畫出電路圖________。【答案】；2；不影響；【解析】根據題意畫出電路圖和根據電路圖連接實物圖電路圖，關鍵是明白各個用電器的連接情況以及開關的控制情況，【解答】從正極開始連接，經開關S開始分支，一支經開關S1、L1，與另一支經L2、S2的電流匯合回到負極；如圖所示：

并聯電路至少有2條電流路徑，并且支路用電器工作互不影響；
由題意可知，L1、L2并聯，開關S位于干路，開關S1與L1串聯，開關S2與L2串聯，然后與電源組成電路，如下圖所示：

 5.如圖所示給出了幾種元件。  ⑴在圖上用筆畫線表示導線，把電路元件連接起來，要求：①燈L1與燈L2并聯；②滑動變阻器控制通過燈L2的電流大小。⑵在下邊的方框內畫出對應的電路圖。【答案】【解析】（1）首先根據題目要求確定每條支路上的用電器，然后連接好一條通路；然后根據開關以及滑動變阻器的控制作用判斷它們所在的位置，進而確定分流點和匯流點的位置，最后將剩余的用電器連接在這兩點之間即可；
（2）依據連接好的實物圖畫出對應的電路圖即可。
【解答】（1）根據要求可知，滑動變阻器控制燈泡L2，因此它必須和L2串聯在同一支路，而兩個支路上只有燈泡L1。
①從電源正極開始，依次連接開關、燈泡L2、滑動變阻器，然后回到電源負極；
②因為開關必須在干路上，因此分流點應該在開關和L2之間；由于干路上沒有其它元件，所以匯流點可以在電源的負極上；
③將燈泡L1接在這兩點之間即可；如下圖所示：

（2）與實物圖相同，首先畫出一條通路：
①從電源正極開始，依次連接開關、燈泡L2、滑動變阻器，然后回到電源負極；
②分流點在開關和L2之間，匯流點在負極和變阻器之間；
③將燈泡L1接在這兩點之間即可。如下圖所示：

 6.將圖中的元件連成電路。要求：燈泡L1、L2并聯，電流表測量燈L1中的電流，開關S1控制L1，開關S2控制L2。  【答案】解：如圖所示：  【解析】（1）電流表必須與被測的用電器串聯；在并聯電路中，干路開關控制所有用電器，而支路開關只能控制它所在支路上的用電器；
（2）根據（1）中的規律分別判斷各個電器元件的位置，然后連接實物圖即可。
【解答】（1）電流表測量燈泡L1的電流，那么它應該與L1串聯在同一支路上；
（2）開關S1控制L1，那么它也應該和L1串聯在同一支路上；
（3）開關S2控制L2，那么它應該和L2串聯在同一支路上。
結合題目元件的位置，那么并聯電路的分流點應該在開關S2的右端，而匯流點在燈泡L2的左端，如下圖所示：
 7.（2019八上·蕭山月考）小北所在學校要舉辦科普知識競賽，請你設計一個搶答器，要求不論哪一組按開關，主持臺上的電鈴都要響，而且用不同的燈泡告訴主持人是第幾組按開關，按上述要求將上圖所給的器件連成實物圖。   【答案】【解析】首先根據兩個開關之間是否影響判斷它們的串并聯關系，然后根據兩個燈泡是否相互影響判斷它們的串并聯關系，最后再根據燈泡和開關的對應關系確定它們的相對位置即可。 【解答】（1）無論哪個開關閉合，電鈴都要響，說明兩個開關不相互影響，那么它們應該是并聯；因為通過兩個開關的電流都要經過電鈴，所以電鈴應該在干路上；
（2）如果紅燈表示一組，綠燈表示一組，那么它們就應該與兩個開關分別串聯在同一支路上。如下圖所示：
 8.（2018八上·義烏月考）（1）現再給電源、小燈泡、開關各一個，導線若干，請在圖中用筆畫線代替導線連接電路，要求滑動變阻器的滑片向右移燈泡變暗.（2）如果你還想知道電路中電流值的改變情況，需在電路中再________聯一個電流表，并增加________根導線.      （3）請根據實物電路，在方框內畫出電路圖。【答案】（1）
（2）串；1
（3）
【解析】（1）滑動變阻器要對燈泡亮度進行控制，滑動變阻器與燈泡要串聯接入電路?；瑒幼冏杵鬟B接符合一上一下，且滑片向右移動時燈泡變暗可知，向右移動電阻增大；（2）電流表是測量電流的電表，電流表必須串聯接入電路；（3）根據實驗圖畫出電路圖，元件符號要正確，位置要對應。【解答】（1）根據要求可畫出電路圖：

（2）如果你還想知道電路中電流值的改變情況，需在電路中再串聯一個電流表，并增加1根導線；
（3）根據實物電路圖，可畫出電路圖：

故答案為：（2）串；1 4.1.6  電路的3種狀態判斷1.如圖電路中，用導線連接下列兩點后，會導致電路短路的是(   )A.a.c     B.b.c     C.b.d      D.d.e   【答案】C  【解析】用導線把b.d兩點連接起來時，相當于不經過用電器直接用導線把電源的兩端連通，造成電源短路，電路中電流過大，可能會燒壞電源，且兩燈泡均不亮 2.在如圖所示的電路圖中，當開關S閉合時，電路狀態是（  ）A.通路     B.斷路     C.短路      D.以上都不是  【答案】C  【解析】開關閉合后，導線會直接連接電源兩端,造成短路現象，C符合題意。 3.電路有三種狀態：在上面的六幅圖中，屬于通路的是________，斷路的是________，電源短路的是________，用電器短路是________。      【答案】①；②③；④⑤；⑥  【解析】(1)圖中開關閉合,電路連通,屬于通路；
(2)圖中開關與燈泡間的導線是斷開的,屬于斷路；
(3)圖中開關是斷開的，屬于斷路；
(4)圖中用導線直接接在電源兩極,屬電源短路；
(5)圖中用導線與開關直接接在電源兩極,屬電源短路；
(6)圖中的一條導線將其中的一個燈泡短路，只有一只燈泡可以發光,屬局部短路 4.如圖所示，只閉合S1，電阻R1、R2組成________電路，斷開S1閉合S2、S3 ，電阻R1、R2組成________電路，同時閉合S1、S3，電路會形成________．
 【答案】串聯；并聯；電源短路  【解析】（1）由電路圖可知，只閉合S2 ，斷開S1 S3時，R1、R2首尾順次連接，它們是串聯的．
（2）由電路圖可知，閉合S2 S3，斷開S1時，R1、R2首首相連，尾尾相連，它們是并聯的．
（3）由電路圖可知，同時閉合開關S1和S3，電源短路，這是不允許的． 5.如圖所示，在電路中要使電燈L1和L2并聯，應閉合開關________和________。為了防止電路出現短路，不能同時閉合開關________和________【答案】S1；S3；S2；S3 【解析】要使兩燈泡并聯，電流從電源正極流出需要經過S1，然后分別經過燈泡支路L1和支路L2、S3，再流回電源負極；因此應閉合開關S1、S3；
當閉合開關S2、S3時，電流不經過用電器直接從電源的正極流入電源負極，從而形成電源短路，故不能同時閉合開關S2、S3。 6.根據如圖所示的實物連線圖，畫出對應的電路圖。【答案】如圖所示：【解析】由實物圖知，電流從正極流出，通過開關S1后開始分支，一支路經燈泡L1，另一支路經燈泡L2、開關S2，然后兩支匯合回到電源負極。 7.如圖所示的實物連接圖中，甲圖為兩燈串聯，乙圖為兩燈并聯。圖中是否有錯？請在錯處打“×”，并在原圖上加以改正，改動的線要盡量少。【答案】如圖所示：【解析】甲圖中，兩燈串聯，兩燈應首尾順次連接，開關左端接線柱與燈L2左端接線柱間的連線是多余的，應去掉；要使兩燈并聯，兩燈應首首相連，尾尾相連，由圖乙所示可知，應去掉開關右端接線柱與燈L2右端接線柱間的連線，把燈L2右端與的燈L1左端連接起來，兩燈并聯。 8.將圖中給出的元件連成電路，并畫出相應的電路圖。要求：①元件位置不動，導線不能交叉；②三盞燈并聯；③開關S1控制電燈L1和L2；④開關S2控制電燈L1、L2和L3。【答案】如圖所示：【解析】L1、L2和L3并聯；開關S1控制L1和L2，則開關S1串聯在L1和L2并聯后的干路上；開關S2同時控制L1、L2和L3，則開關S2串聯在三個燈泡并聯后的干路上，根據各電路元件的連接方式連接實物圖。 9.如圖所示是一種定時課間音樂播放裝置的原理圖，“播放器”是有電流通過時會播放音樂的裝置；“定時開關”是到達設定時間，自動斷開的開關。閉合開關S，當“定時開關”處于閉合狀態時，指示燈①（填“會”或“不會”）亮，播放器②（填“會”或“不會”）播放音樂；到達設定時間“定時開關”處于③（填“閉合”成“斷開”）狀態，“播放器”播放音樂，下列選項中正確的是（    ）  A.①會 ②不會 ③斷開 B.①不會 ②會 ③閉合  C.①不會 ②會 ③斷開  D.①會 ②不會 ③閉合【答案】A   【解析】如果在電路的兩點之間存在一條沒有用電器的通路，那么這兩點之間的用電器就會被它短路，而不工作，據此分析即可。
在A、B兩點之間有兩條通路，即電流可以經過播放器流回負極，也可以經過定時開關流回負極；
①當定時開關閉合時，它會把播放器短路，這時電流經過指示燈，因此它會發光，但不經過播放器，因此它不會播放音樂；

②當定時開關斷開時，電流只能經過播放器流回負極，因為播放器有電流經過，所以它會播放音樂：

10.（2019八下·慈溪期末）如圖所示，汽車裝有日間行車燈可以提高行車安全，當汽車啟動時，S1閉合，日間行車燈L1立即亮起：再閉合S2，車前大燈L2也亮起。符合這一情況的電路圖是（   ）    A.  B.  C.  D.【答案】C   【解析】（1）根據題目描述可知，L1發光時，L2可以發光也可以不發光，因此它們是并聯；
（2）當S1斷開時，兩盞燈都不發光，說明開關S1控制所有用電器，即在干路上；因為S2斷開時，大燈L2不發光，閉合后它就發光，所以開關S2與大燈L2串聯在同一支路上，
故C符合題意，而A、B、D不合題意。
 11.如圖所示電路，要使電阻R1、R2并聯，則應將（    ）  A.S2、S3閉合，S1斷開  B.S1、S2閉合，S3斷開
C.S2閉合，S1、S3斷開  D.S1閉合，S2、S3斷開【答案】A   【解析】兩個電阻并聯，即它們各自占有一條電流的通路，分別找到它們與電源之間的通路，則通路上的開關都要閉合，而通路外的開關都要斷開。如下圖所示：
①電阻R1的通路：

②電阻R2的通路：

根據上面的兩圖可知，開關S2和S1在通路上，它們應該閉合，而S1在通路外，應該斷開。
 12.（2019八上·蕭山月考）如圖，在一根橫跨河流兩岸的硬塑料管內穿有三根完全相同的電線。為了辨別哪兩個線頭為同一根導線的兩端，可以用圖示的測通器來測試，其操作過程如下：（1）連接A和B，將測通器的m連接在D上。當n連接F時小燈泡發光，連接E時小燈泡不發光。由此可以確定________為同一導線的兩端（填字母，下同）。（2）為了弄清另兩根導線的兩端，可連接A和C，測通器的一端必須與________相連時，另一端只需接觸一根導線就能將兩兩根導線辨別開。（3）某同學在做此實驗時，弄清三根導線的接頭后，分別把電流表________在電路中，測得三次的電流示數分別為I1、I2和I3，則它們大小關系如何________？【答案】（1）CE
（2）E
（3）串聯；I1=I2=I3   【解析】（1）將A、B和D、F接入電路，燈泡發光，說明整個電路是通路，即這四個線頭正好是其中兩根線，那么剩余的兩個線頭CE肯定為第三根導線的兩端；
（2）CE是同一根導線，那么A要么和D是同一根，要么和F是同一根，因此只要將AC連接起來，測通器的一端與E相連，然后將剩余的D、F兩個線頭分別與測通器的另一根線頭相接即可；
（3）電流表必須與被測的用電器串聯；根據公式分析電流表的示數大小即可。 【解答】（1）連接A和B，將測通器的m連接在D上。當n連接F時小燈泡發光，連接E時小燈泡不發光，由此可以確定CE為同一導線的兩端；
（2）為了弄清另兩根導線的兩端，可連接A和C，測通器的一端必須與E1相連時，另一端只需接觸一根導線就能將兩兩根導線辨別開。
（3）某同學在做此實驗時，弄清三根導線的接頭后，分別把電流表1串聯在電路中；因為電壓相等，導線的電阻相等，根據可知，三次電流表的示數相同，即I1=I2=I3。 13.（2019八上·天臺月考）如圖所示，要使燈L1和燈L2并聯在電路中，應閉合的開關是________；要使燈L1和燈L2 串聯在電路中，應閉合的開關________；開關________不能同時閉合，否則會發生短路。   【答案】S1S3；S2；S2、S3   【解析】（1）串聯電路只有一條通路，并聯電路有兩條或兩條以上的通路，根據要求分別找到對應的通路，并畫出方框，方框上的開關都閉合，方框外的開關都斷開；
（2）電流不經過用電器，直接由電源的正極流回負極，這叫短路，從圖中找到這條通路即可。【解答】（1）串聯時至少有兩條通路，如下圖所示：

應該閉合的開關是S1和S3；
（2）串聯電路只有一條通路，如下圖所示：

應該閉合的開關是S2；
（3）如下圖所示：

開關S2和S3不能同時閉合，否則會發生短路。 14.如圖是一種聲光報警器的電路圖，當開關________時，燈亮、鈴不響；當開關________時，燈亮同時鈴響。  【答案】S1、S2閉合；S1閉合S2斷開   【解析】當電路的兩點之間存在一條沒有用電器的通路時，這兩點之間的用電器都會被短路而不工作，據此分析即可。
【解答】根據電路圖可知，當開關S1和S2閉合時，開關S2將電鈴短路，這時電流只經過燈泡而不經過電鈴，所以燈亮、鈴不響；
當開關S1和S2斷開時，電流依次經過燈泡和電鈴流回負極，此時燈亮鈴也響。15.（2019八下·寧波期末）定時炸彈的引爆裝置如圖所示，起爆前定時開關S是閉合的，當設定的起爆時間一到，定時開關S會自動斷開。為使引爆裝置停止工作，拆彈專家必須在________(填“a”或“b”)處剪斷導線。拆除前，小燈泡________(填“會”或“不會”)亮。 【答案】a；會   【解析】（1）分析整個裝置的工作過程，然后確定哪個點可以切斷起爆器的工作電流；
（2）分析小燈泡是否有電流經過即可。 【解答】當開關S閉合時，起爆器被短路，電路中只有燈泡在工作。當定時開關S自動斷開時，起爆器和燈泡串聯，此時燈泡發光，起爆器有電流經過從而完成引爆。如下圖所示：

（1）為使引爆裝置停止工作，必須切斷起爆器所在的電流，因此拆彈專家必須在a處剪斷導線；
（2）拆除前，小燈泡始終有電流經過，因此它會發光。 16.（2019八上·秀洲期末）如圖所示，在電路中要使電燈L1和L2并聯，應閉合開關________。為了防止電路出現短路，不能同時閉合開關________。  【答案】S1與S3；S2與S3（或S1S2S3）   【解析】把用電器并列的連接的電路叫并聯電路；電源短路是指不經過用電器直接把電源兩極連接起來的電路。 【解答】要使電燈L1和L2并聯，需要把燈L1和L2并列的連接，應閉合開關S1和S3；防止電路出現短路，不能同時閉合開關S2和S3（或S1S2S3）。
 17.（2019八上·吳興期末）概念圖能清晰地反映概念之間的聯系，如圖表示電路中部分概念的相互聯系。  （1）圖中“A”是________。    （2）充電寶具有充電和供電功能。當給充電寶充電時，充電寶是電路組成中的________。    （3）充電寶內部單節鋰電芯的輸出電壓為3V～5V，如果電芯串聯，則輸出電壓成倍增加；如果電芯并聯，則輸出電壓不變。在保障輸出電壓3V～5V不變時，為了增加充電寶儲電能量，通常將多節鋰電芯連接在一起，則其連接方式是________。    【答案】（1）并聯
（2）用電器
（3）并聯   【解析】（1）常見的電路連接方式包括：①串聯；②并聯；
（2）如果消耗電能，那么它是用電器；如果提供電能，那么它是電源；
（3）串聯電路的總電壓等于各處電壓之和；并聯電路的總電壓與各支路兩端電壓相等。 【解答】（1）圖中“A”是并聯；
（2）當給充電寶充電時，充電寶消耗電能轉化為化學能，因此它是用電器；
（3） 在保障輸出電壓3V～5V不變時，為了增加充電寶儲電能量，通常將多節鋰電芯連接在一起，則其連接方式是并聯。
