初中科學浙教版八年級上冊第7節 電路分析與應用練習

這是一份初中科學浙教版八年級上冊第7節 電路分析與應用練習，文件包含47電路計算多個開關的計算培優解析卷重難點優化與提高docx、47電路計算多個開關的計算培優原題卷重難點優化與提高docx等2份試卷配套教學資源，其中試卷共12頁， 歡迎下載使用。

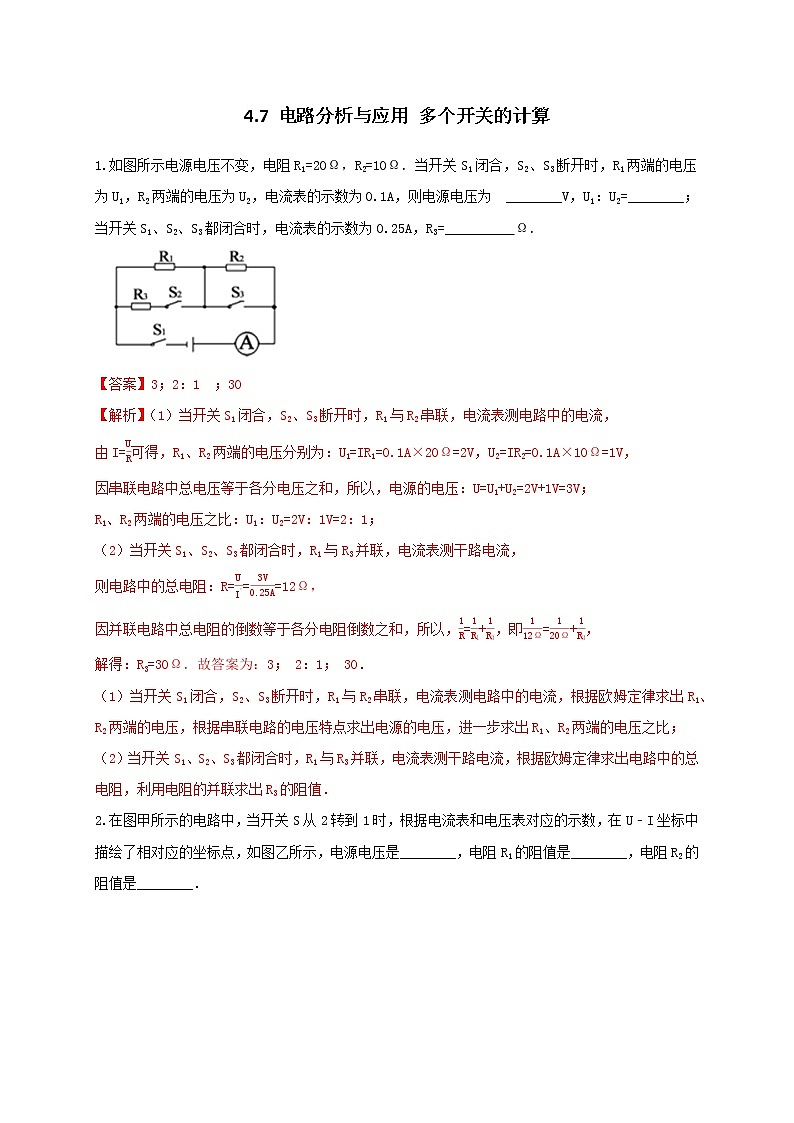

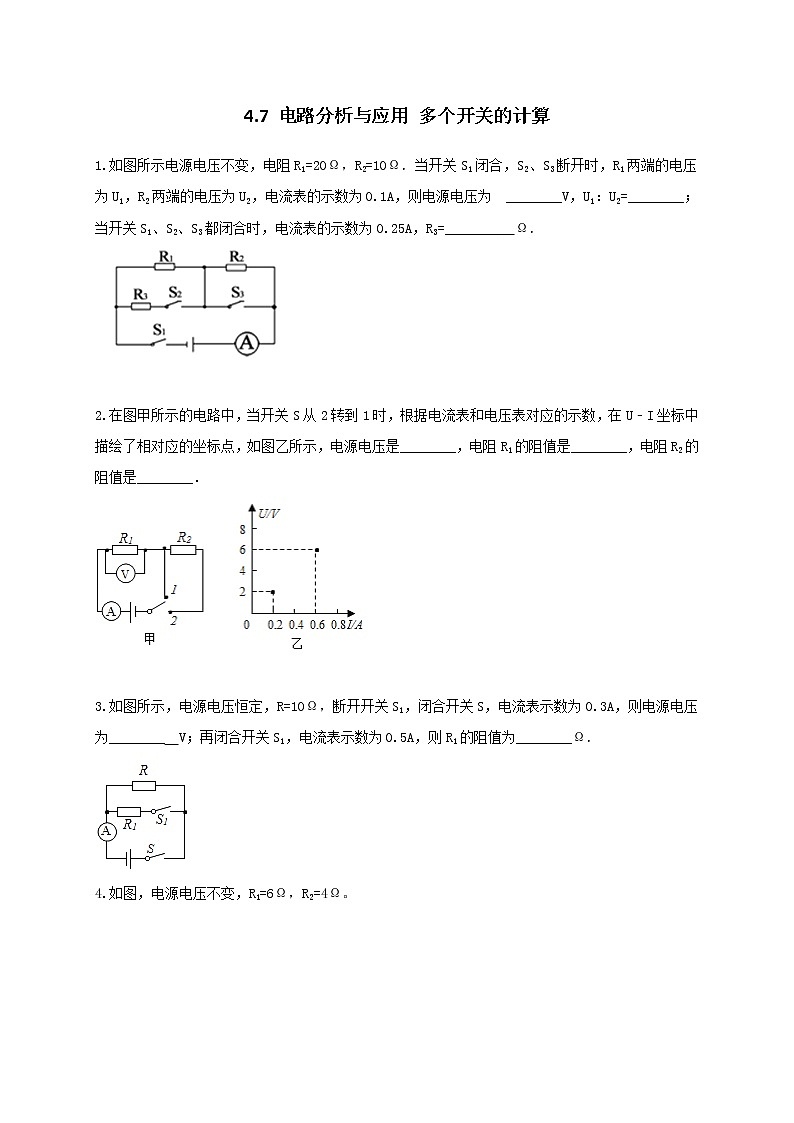

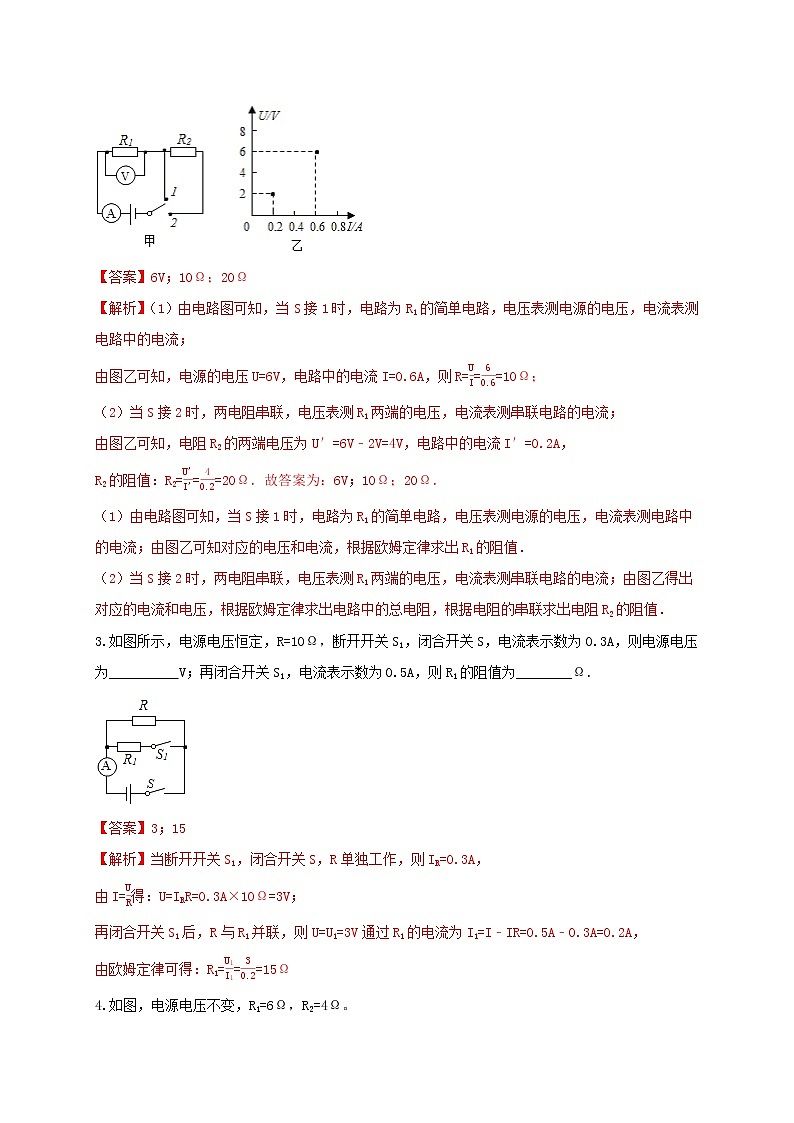

4.7 電路分析與應用 多個開關的計算1.如圖所示電源電壓不變，電阻R1=20Ω，R2=10Ω．當開關S1閉合，S2、S3斷開時，R1兩端的電壓為U1，R2兩端的電壓為U2，電流表的示數為0.1A，則電源電壓為　________V，U1：U2=________；當開關S1、S2、S3都閉合時，電流表的示數為0.25A，R3=________ Ω．【答案】3；2：1??；30   【解析】（1）當開關S1閉合，S2、S3斷開時，R1與R2串聯，電流表測電路中的電流，由I=可得，R1、R2兩端的電壓分別為：U1=IR1=0.1A×20Ω=2V，U2=IR2=0.1A×10Ω=1V，因串聯電路中總電壓等于各分電壓之和，所以，電源的電壓：U=U1+U2=2V+1V=3V；R1、R2兩端的電壓之比：U1：U2=2V：1V=2：1；（2）當開關S1、S2、S3都閉合時，R1與R3并聯，電流表測干路電流，則電路中的總電阻：R===12Ω，因并聯電路中總電阻的倒數等于各分電阻倒數之和，所以，=+，即=+，解得：R3=30Ω．故答案為：3； 2：1； 30．（1）當開關S1閉合，S2、S3斷開時，R1與R2串聯，電流表測電路中的電流，根據歐姆定律求出R1、R2兩端的電壓，根據串聯電路的電壓特點求出電源的電壓，進一步求出R1、R2兩端的電壓之比；（2）當開關S1、S2、S3都閉合時，R1與R3并聯，電流表測干路電流，根據歐姆定律求出電路中的總電阻，利用電阻的并聯求出R3的阻值．2.在圖甲所示的電路中，當開關S從2轉到1時，根據電流表和電壓表對應的示數，在U﹣I坐標中描繪了相對應的坐標點，如圖乙所示，電源電壓是________，電阻R1的阻值是________，電阻R2的阻值是________．【答案】6V；10Ω；20Ω   【解析】（1）由電路圖可知，當S接1時，電路為R1的簡單電路，電壓表測電源的電壓，電流表測電路中的電流；由圖乙可知，電源的電壓U=6V，電路中的電流I=0.6A，則R===10Ω；（2）當S接2時，兩電阻串聯，電壓表測R1兩端的電壓，電流表測串聯電路的電流；由圖乙可知，電阻R2的兩端電壓為U′=6V﹣2V=4V，電路中的電流I′=0.2A，R2的阻值：R2===20Ω．故答案為：6V；10Ω；20Ω．（1）由電路圖可知，當S接1時，電路為R1的簡單電路，電壓表測電源的電壓，電流表測電路中的電流；由圖乙可知對應的電壓和電流，根據歐姆定律求出R1的阻值．（2）當S接2時，兩電阻串聯，電壓表測R1兩端的電壓，電流表測串聯電路的電流；由圖乙得出對應的電流和電壓，根據歐姆定律求出電路中的總電阻，根據電阻的串聯求出電阻R2的阻值．3.如圖所示，電源電壓恒定，R=10Ω，斷開開關S1，閉合開關S，電流表示數為0.3A，則電源電壓為________ V；再閉合開關S1，電流表示數為0.5A，則R1的阻值為________Ω．【答案】3；15   【解析】當斷開開關S1，閉合開關S，R單獨工作，則IR=0.3A，由I=得：U=IRR=0.3A×10Ω=3V；再閉合開關S1后，R與R1并聯，則U=U1=3V通過R1的電流為I1=I﹣IR=0.5A﹣0.3A=0.2A，由歐姆定律可得：R1===15Ω4.如圖，電源電壓不變，R1=6Ω，R2=4Ω。（1）當開關S1閉合，S2、S3斷開時，電流表的示數為0.6A，電路總電阻是________Ω。（2）當開關全都閉合時，電流表示數為1.5A，則通過R1的電流是________A。【答案】（1）10（2）1   【解析】（1）當開關S1閉合，S2、S3斷開時，R1與R2串聯，電燈斷路，根據電阻的串聯求出電路中的總電阻；（2）當開關全都閉合時，R1與燈泡L并聯，R2被短路，根據并聯電路的電壓特點和歐姆定律求出通過R1的電流。【解答】（1）當開關S1閉合，S2、S3斷開時，R1與R2串聯，電燈斷路，串聯電路中總電阻等于各分電阻之和，所以電路中的總電阻：R=R1+R2=6Ω+4Ω=10Ω；（2）當開關全都閉合時，R1與燈泡L并聯，R2被短路，并聯電路中各支路兩端的電壓相等，所以通過R1的電流： 。5.如圖所示電路，電源電壓恒定不變．當S1閉合、S2斷開時，電壓表的示數為3V；當S1斷開、S2閉合時，電壓表的示數為9V，則此時I1：I2=________；R1：R2=________。【答案】1:1；1:2   【解析】串聯電路電流處處相等，兩電阻串聯，則通過它們的電流之比為1：1；電阻R2兩端電壓U2=U﹣U1=9V﹣3V=6V，∵I= ，∴兩電阻阻值之比 ；故答案為：1：1；1：2．由電路圖可知，兩電阻串聯，S1閉合、S2斷開時電壓表測電阻R1兩端電壓，當S1斷開、S2閉合時，電壓表測量電阻的串聯電壓；根據串聯電路特點及歐姆定律分析答題。6.如圖所示電路圖，電源電壓恒定。當開關S1、S2斷開，S3閉合時，電流表的讀數為0.50安，電壓表的讀數為2.50伏。當開關S1、S2閉合，S3斷開時，由于電阻R1、R2中有一個電阻出現故障，電流表的讀數為0.60安，電壓表的讀數為3.00伏。則電源電壓為________伏，電路中出現的故障是________。 【答案】3V；電阻R1斷路   【解析】分析電路圖：當開關S1、S2閉合，S3斷開時，R1、R2并聯；當開關S1、S2斷開，S3閉合時R1、R2串聯。利用串、并聯電路中電流、電壓、電阻規律結合歐姆定律可解決此題。【解答】當開關S1、S2閉合，S3斷開時，由于R1、R2并聯，電壓表的讀數即為電源電壓U=3V，

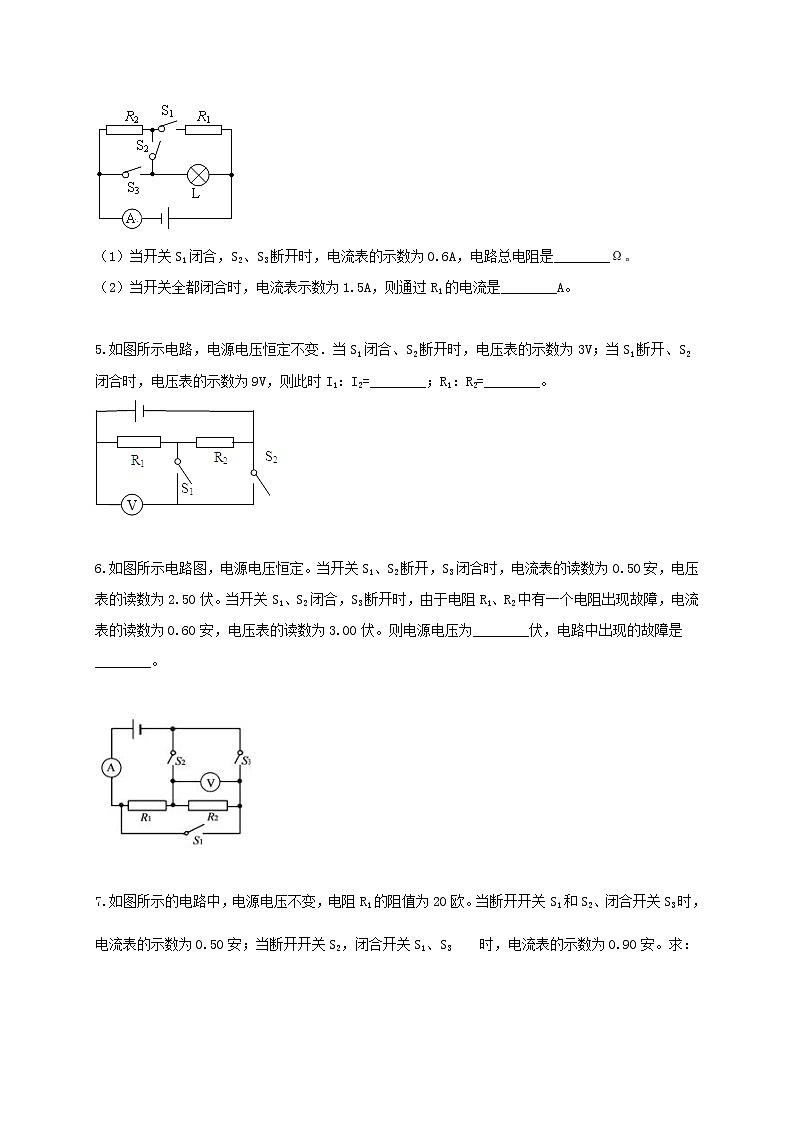

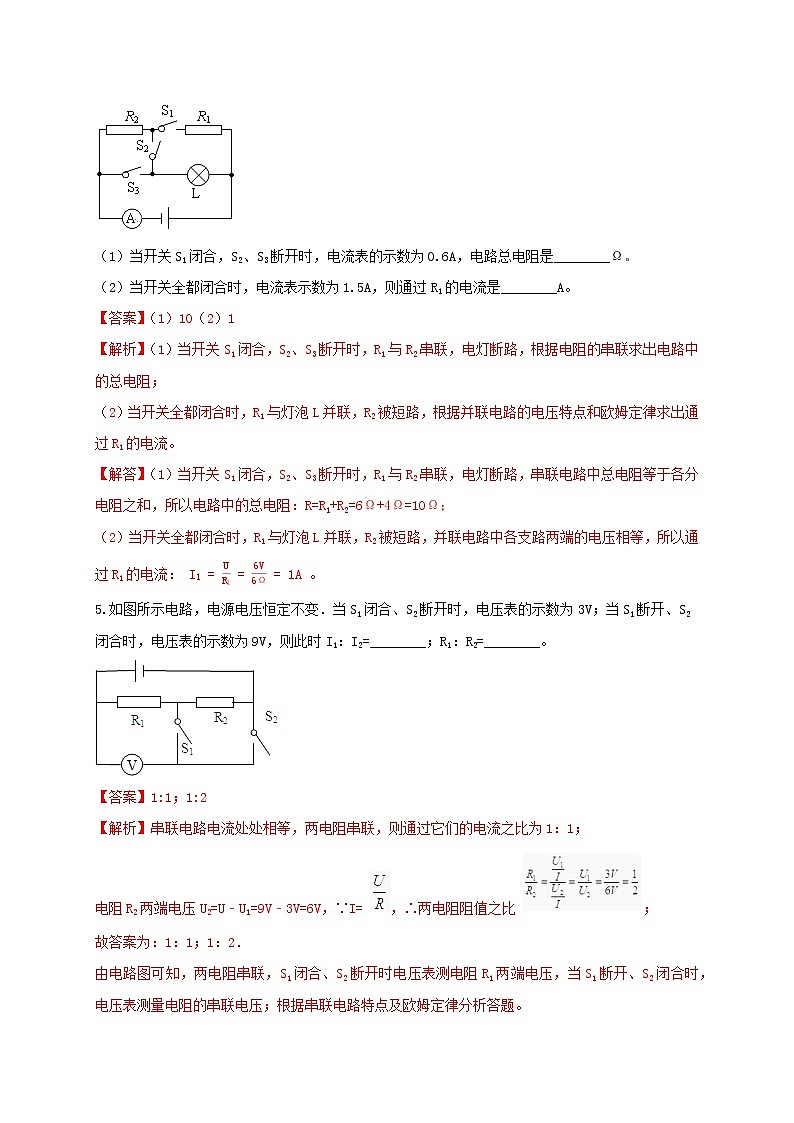

電路中電阻R=   =   =5Ω當開關S1、S2斷開，S3閉合時，R1、R2串聯，電壓表的讀數為R2兩端電壓U2=2.50V，
∴R2=   =    =5ΩR1=   =   =1ΩR=R2=5Ω，所以當開關S1、S2閉合，S3斷開時，電路中出現的故障是電阻R1斷路。7.如圖所示的電路中，電源電壓不變，電阻R1的阻值為20歐。當斷開開關S1和S2、閉合開關S3時，電流表的示數為0.50安；當斷開開關S2，閉合開關S1、S3時，電流表的示數為0.90安。求：（1）電阻R2的阻值；    （2）斷開開關S1和S3，閉合開關S2時，加在電阻R1兩端的電壓。    【答案】（1）當S1和S2斷開、S3閉合時，只有R1接入電路電源電壓U＝I1R1＝0.50安×20歐＝10伏當S2斷開、S1和S3閉合時，R1和R2并聯，U2＝U通過R2的電流：I2＝I－I1＝0.90安－0.50安＝0.40安電阻R2的阻值：R2＝ ＝ ＝25歐（2）當S1、S3斷開，S2閉合時，R1和R2串聯，電路電流I′＝ 　R1兩端的電壓：U1＝I′R1＝ ＝ ≈4.4伏【解析】（1）當斷開開關S1和S2，閉合開關S3時，只有R1連入電路中，由此計算出電源電壓；當斷開開關S2，閉合開關S1和S3時，兩電阻并聯，電流表測干路電流，根據串聯電路特點和歐姆定律計算電阻R2的阻值；
（2）斷開開關S1和S3，閉合開關S2時，兩電阻串聯，由串聯電路特點和歐姆定律計算R1兩端的電壓。8.小科想利用如圖所示的電路測量未知電阻Rx的阻值，已知R0的阻值是20Ω。當閉合S1、斷開S2時，電流表的示數是0.3A；當S1、S2均閉合時，電流表的示數是0.5A。求 （1）電源兩端的電壓；（2）電阻Rx阻值。【答案】（1）由電路圖可知，當S1閉合、S2斷開時，只有電阻R0接入電路，電流表測通過R0的電流，I0＝IA＝0.3A，由I＝ 可得，電源電壓U＝U0＝I0R0＝0.3A×20Ω＝6V；
（2）當S1、S2都閉合時，兩電阻并聯，電流表測干路電流，并聯電路中支路間線不影響，所以R0的電流不變，由并聯電路特點可得，通過電阻Rx的電流：Ix＝IA′﹣IA＝0.5A﹣0.3A＝0.2A，Rx的兩端電壓：U＝Ux＝6V，由I＝ 可得，電阻Rx阻值：Rx＝ ＝ ＝30Ω；【解析】本題考查了求電源電壓、電阻阻值問題，分析清楚電路結構、熟練應用并聯電路特點、歐姆定律即可正確解題。（1）由電路可知，當S1閉合、S2斷開時，只有電阻R0接入電路，電流表測通過R0的電流，由歐姆定律求出電源電壓；（2）當S1、S2都閉合時，兩電阻并聯接在電源兩端，電流表測干路電流；由并聯電路特點求出通過電阻Rx的電流，然后歐姆定律可以求出電阻Rx阻值。9.如圖所示，甲為電路的連接情況，R1＝20歐，R2為滑動變阻器，乙為R3的I－U圖像，電源電壓保持不變。當S1閉合，S2斷開時，若滑片P在a端，則電流表示數為0.6安；若滑片P在b端，則電壓表示數為8伏。求：（1）電源電壓；    （2）滑動變阻器R2的最大阻值；    （3）當S1、S2均閉合，且滑片P在a端時，求電流表的示數。    【答案】（1）當S1閉合，S2斷開時，滑片P在a端，電路為R1的簡單電路，電流表測電路中的電流由I＝ 可得，電源電壓：U＝IaR1＝0.6安×20歐＝12伏（2）當S1閉合，S2斷開時，滑片P在b端，R2接入電路的電阻最大，電壓表測R2兩端的電壓因串聯電路中總電壓等于各分電壓之和，所以R1兩端的電壓：U1＝U－U2＝12伏－8伏＝4伏因串聯電路中各處的電流相等，所以電路中的電流：Ib＝ ＝ ，即 ＝ R2＝40歐（3）當S1、S2均閉合，且滑片P在a端時，R1與R3并聯，電流表測干路電流由圖乙可知，當R3兩端的電壓U3＝6伏時，通過的電流I3＝0.3安則R3的阻值：R3＝ ＝ ＝20歐因并聯電路中總電阻倒數等于各分電阻倒數之和，所以電路中總電阻：R＝ ＝ ＝10歐干路電流表的示數：I＝ ＝ ＝1.2安【解析】（1）當S1閉合，S2斷開時，滑片P在a端，變阻器接入電路中的電阻為零，電路為R1的簡單電路，電流表測電路中的電流，根據歐姆定律求出電源的電壓；
（2）當S1閉合，S2斷開時，滑片P在b端，接入電路中的電阻最大，電壓表測R2兩端的電壓，根據串聯電路的電壓特點求出R1兩端的電壓，根據串聯電路的電流特點和歐姆定律得出等式即可求出滑動變阻器R2的最大阻值；
（3）根據圖乙讀出任意一組電流和電壓值，根據歐姆定律求出R3的阻值，當S1、S2均閉合，且滑片P在a端時，R1與R3并聯，電流表測干路電流，根據電阻的并聯求出電路中的總電阻，利用歐姆定律求出干路電流。 10.如圖所示的電路中，小燈泡L正常工作時電壓6V，電阻6Ω(忽略溫度對燈絲電阻的影響)（1）求小燈泡正常發光時的電流；（2）若電源電壓是9V，閉合開關S1和S2，為了保證電路安全，滑動變阻器接入電路的電阻的最小值是多少？（3）若換一個電壓未知但電壓不變的電源，閉合開關S1、斷開開關S2，滑動變阻器的滑片從a滑到b時，電壓表的示數由5 V變化到1 V，電流表的示數變化了0.4 A，則R0的阻值是多少？【答案】（1）小燈泡正常發光時UL=6V，PL=6W，則 ．（2）當閉合開關S1和S2時，燈泡L與滑動變阻器串聯，為了保證電路安全，則電路中的最大電流I=IL=1A，此時UL=6V；滑動變阻器兩端的電壓U1=U-UL=9V-6V=3V，所以滑動變阻器接入電路電阻的最小值 ．（3）當閉合開關S1、斷開開關S2時，燈泡L與滑動變阻器、電阻R0串聯，電壓表測滑動變阻器兩端的電壓，根據串聯電路的分壓特點可知，當滑動變阻器的滑片從一處滑到另一處時，U1=5V變?yōu)閁1′=1V，則電路中的電流由Ia變?yōu)镮b=Ia+0.4A；因電源的電壓不變，所以U=U1+Ia（RL+R0）=U1′+Ib（RL+R0）即5V+Ia（6Ω+R0）=1V+（Ia+0.4A）×（6Ω+R0），聯立等式可得：R0=4Ω．答：R0的阻值是4Ω.【解析】（1）由銘牌可知燈泡的額定電壓和額定功率，且額定電壓下燈泡正常發光，根據 求出正常發光時的電流，根據歐姆定律求出電阻；（2）當閉合開關S1和S2時，燈泡L與滑動變阻器串聯，為了保證電路安全電路中的最大電流為燈泡的額定電流，根據串聯電路的電壓特點求出滑動變阻器兩端的電壓，根據歐姆定律求出接入電路的最小電阻；（3）當閉合開關S1、斷開開關S2時，燈泡L與滑動變阻器、電阻R0串聯，電壓表測滑動變阻器兩端的電壓；根據串聯電路的分壓特點判斷兩電表對應的示數，再根據串聯電路的電壓特點和歐姆定律結合電源的電壓不變得出等式，聯立等式即可求出電阻R0的阻值．本題考查了串聯電路的特點和歐姆定律、電功率公式的靈活運用，關鍵是知道燈泡在額定電壓下正常發光且此時電路中的電流最大，難點是第三問中電壓表和電流表示數的對應和根據電源的電壓不變得出方程．
