八年級上冊第7節 電路分析與應用當堂檢測題

這是一份八年級上冊第7節 電路分析與應用當堂檢測題，文件包含47電路計算尖子生訓練1生活應用解析卷重難點優化與提高docx、47電路計算尖子生訓練1生活應用原題卷重難點優化與提高docx等2份試卷配套教學資源，其中試卷共21頁， 歡迎下載使用。

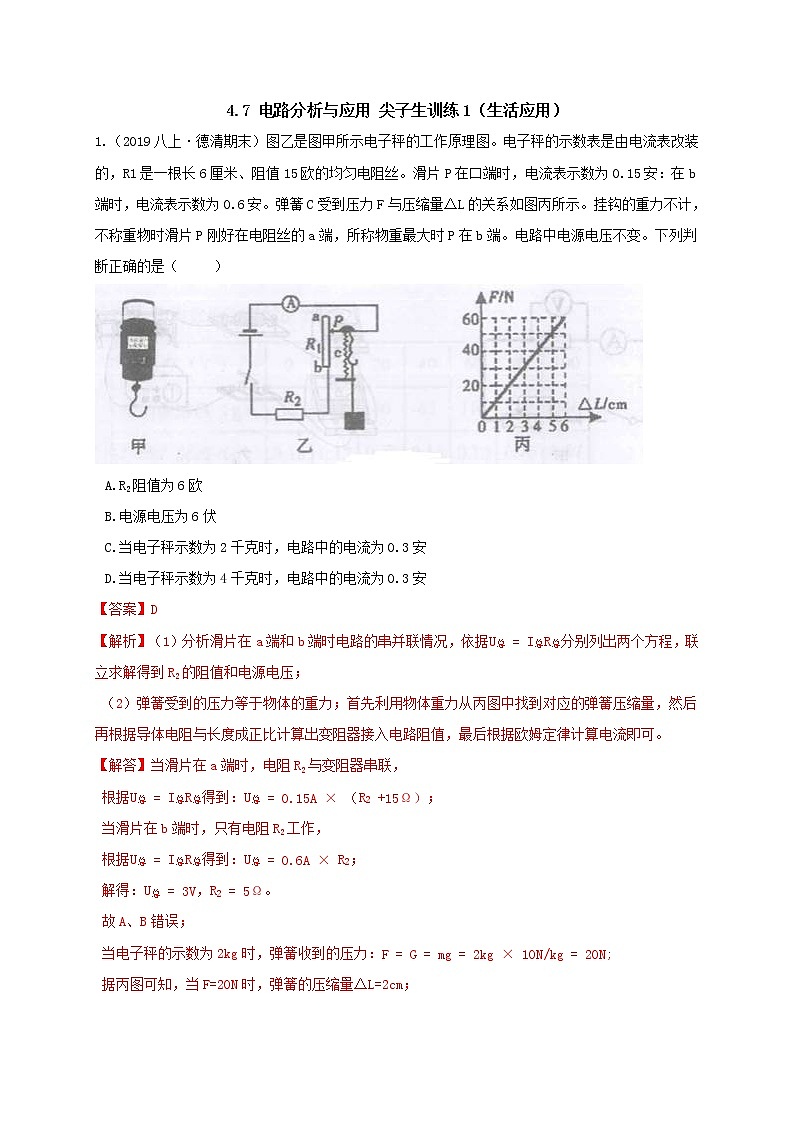

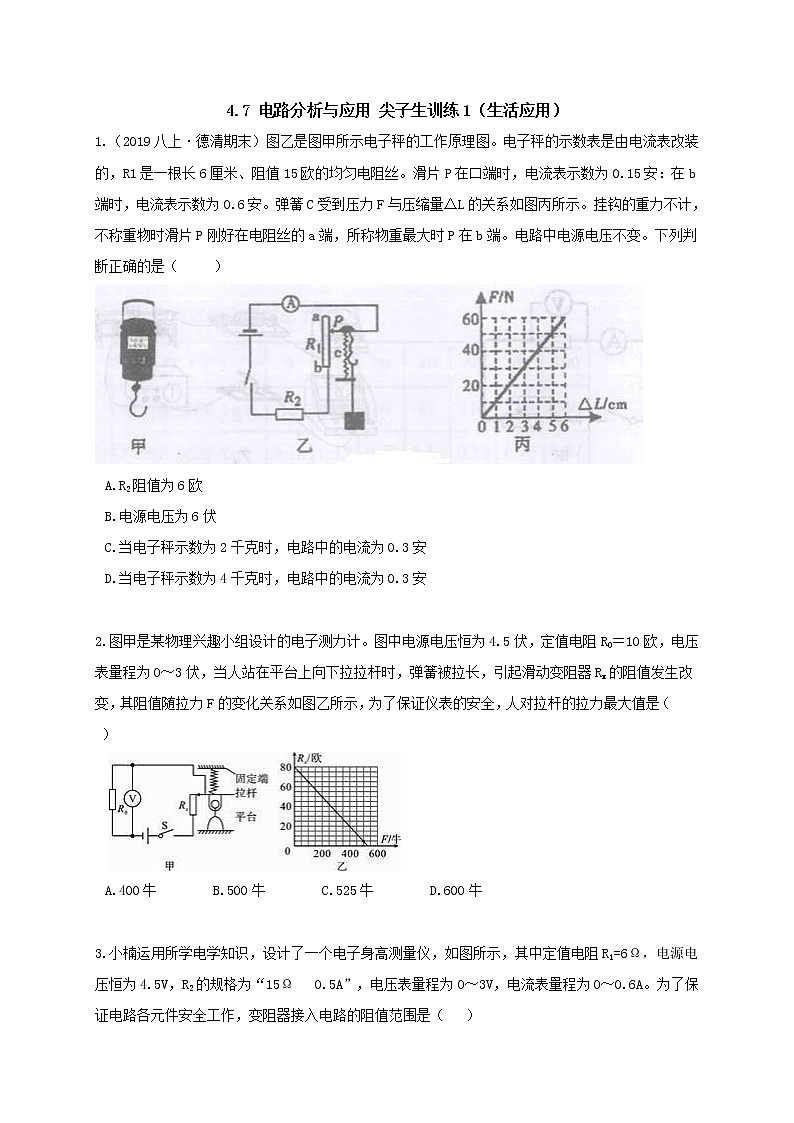

4.7 電路分析與應用 尖子生訓練1（生活應用）1.（2019八上·德清期末）圖乙是圖甲所示電子秤的工作原理圖。電子秤的示數表是由電流表改裝的，R1是一根長6厘米、阻值15歐的均勻電阻絲?；琍在口端時，電流表示數為0.15安：在b端時，電流表示數為0.6安。彈簧C受到壓力F與壓縮量△L的關系如圖丙所示。掛鉤的重力不計，不稱重物時滑片P剛好在電阻絲的a端，所稱物重最大時P在b端。電路中電源電壓不變。下列判斷正確的是（   ）  A.R2阻值為6歐
B.電源電壓為6伏
C.當電子秤示數為2千克時，電路中的電流為0.3安
D.當電子秤示數為4千克時，電路中的電流為0.3安【答案】D   【解析】（1）分析滑片在a端和b端時電路的串并聯情況，依據分別列出兩個方程，聯立求解得到R2的阻值和電源電壓；
（2）彈簧受到的壓力等于物體的重力；首先利用物體重力從丙圖中找到對應的彈簧壓縮量，然后再根據導體電阻與長度成正比計算出變阻器接入電路阻值，最后根據歐姆定律計算電流即可。 【解答】當滑片在a端時，電阻R2與變阻器串聯，
根據得到：；
當滑片在b端時，只有電阻R2工作，
根據得到：；
解得：，。
故A、B錯誤；
當電子秤的示數為2kg時，彈簧收到的壓力：;
據丙圖可知，當F=20N時，彈簧的壓縮量△L=2cm；
那么變阻器接入電路的阻值：；
電路中的電流：，故C錯誤；
當電子秤的示數為4kg時，彈簧收到的壓力：;
據丙圖可知，當F=40N時，彈簧的壓縮量△L=4cm；
那么變阻器接入電路的阻值：；
電路中的電流：，故D正確。

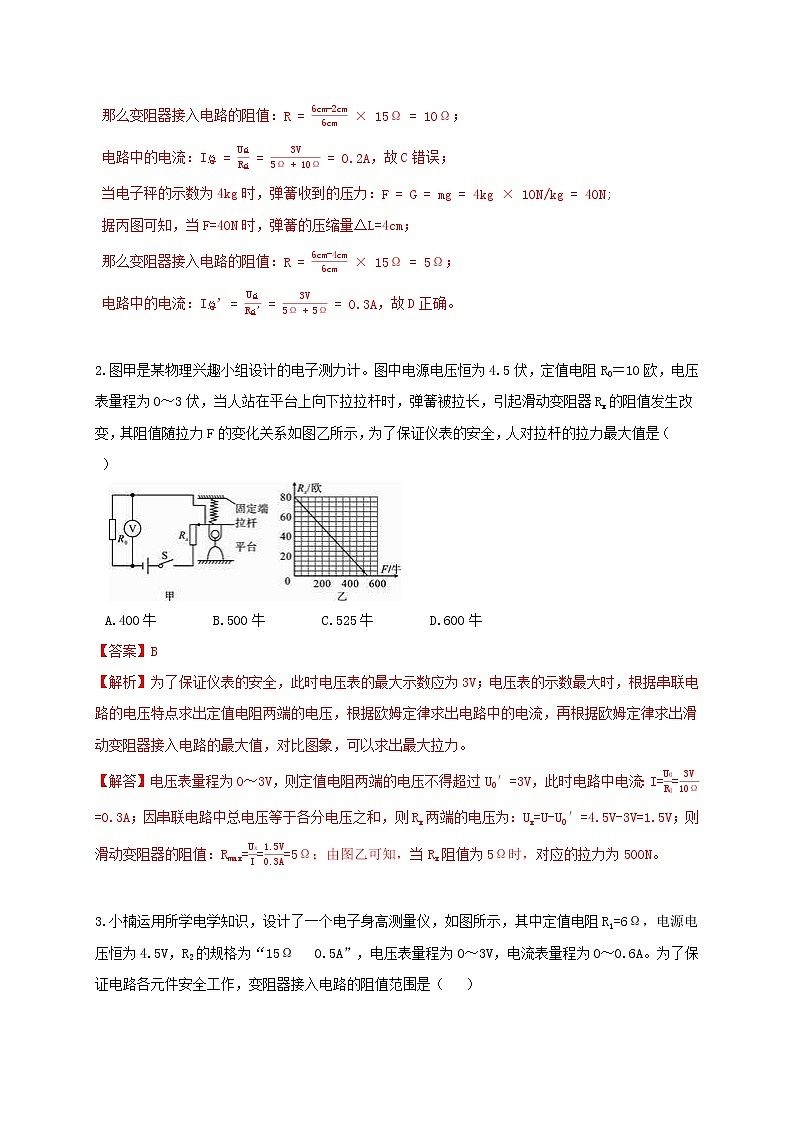

 2.圖甲是某物理興趣小組設計的電子測力計。圖中電源電壓恒為4.5伏，定值電阻R0＝10歐，電壓表量程為0～3伏，當人站在平臺上向下拉拉桿時，彈簧被拉長，引起滑動變阻器Rx的阻值發生改變，其阻值隨拉力F的變化關系如圖乙所示，為了保證儀表的安全，人對拉桿的拉力最大值是（   ）  A.400牛    B.500牛    C.525牛    D.600牛【答案】B   【解析】為了保證儀表的安全，此時電壓表的最大示數應為3V；電壓表的示數最大時，根據串聯電路的電壓特點求出定值電阻兩端的電壓，根據歐姆定律求出電路中的電流，再根據歐姆定律求出滑動變阻器接入電路的最大值，對比圖象，可以求出最大拉力。【解答】電壓表量程為0～3V，則定值電阻兩端的電壓不得超過U0′=3V，此時電路中電流：I===0.3A；因串聯電路中總電壓等于各分電壓之和，則Rx兩端的電壓為：Ux=U-U0′=4.5V-3V=1.5V；則滑動變阻器的阻值：Rmax===5Ω；由圖乙可知，當Rx阻值為5Ω時，對應的拉力為500N。

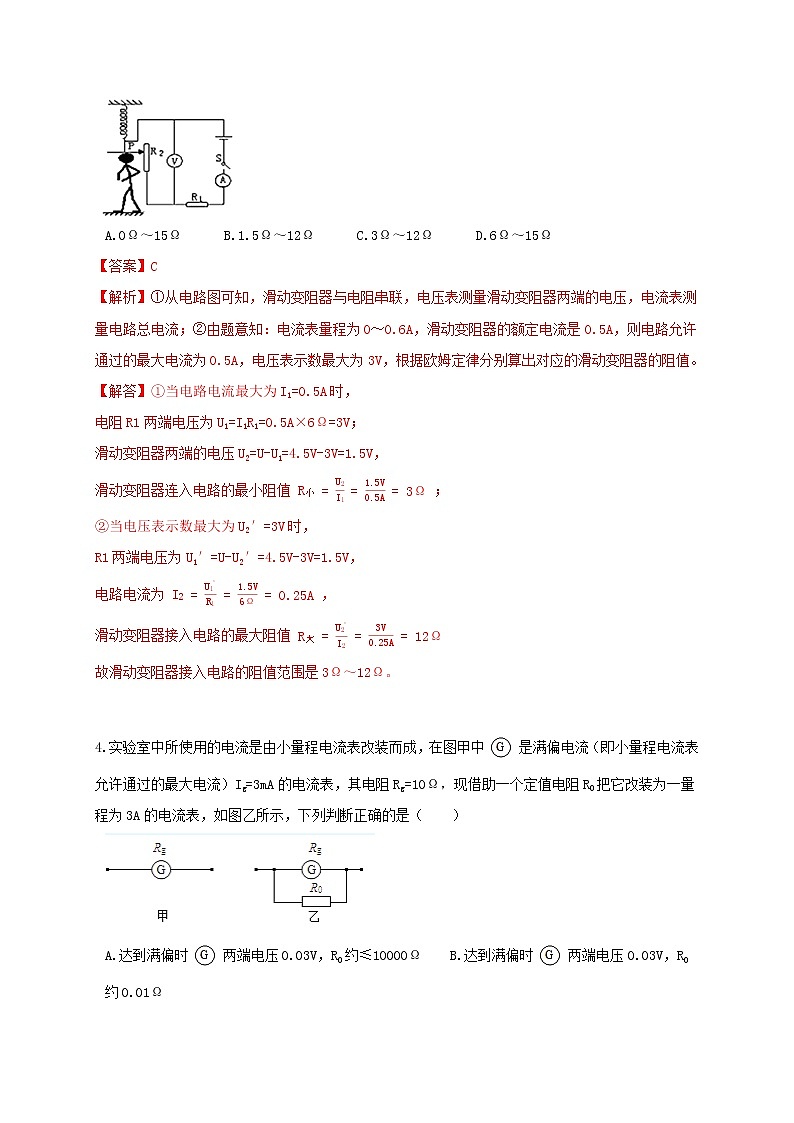

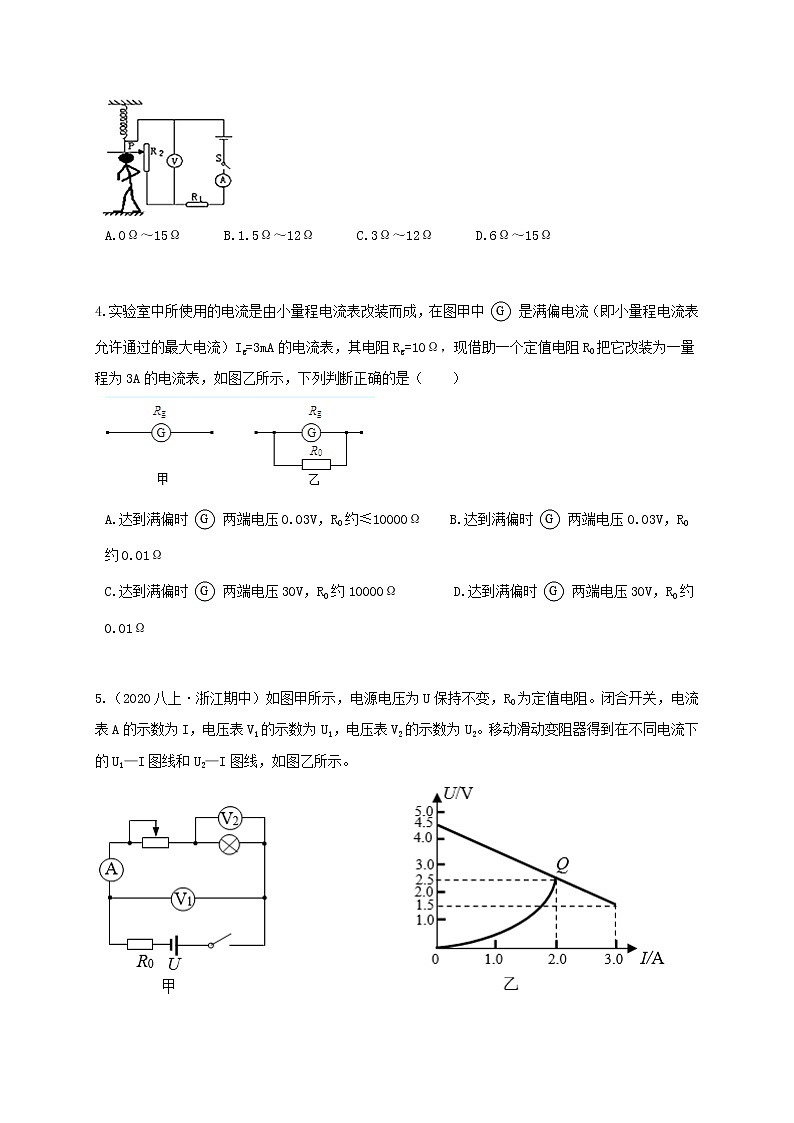

 3.小楠運用所學電學知識，設計了一個電子身高測量儀，如圖所示，其中定值電阻R1=6Ω，電源電壓恒為4.5V，R2的規格為“15Ω  0.5A”，電壓表量程為0～3V，電流表量程為0～0.6A。為了保證電路各元件安全工作，變阻器接入電路的阻值范圍是（  ）A.0Ω～15Ω   B.1.5Ω～12Ω      C.3Ω～12Ω   D.6Ω～15Ω【答案】C   【解析】①從電路圖可知，滑動變阻器與電阻串聯，電壓表測量滑動變阻器兩端的電壓，電流表測量電路總電流；②由題意知：電流表量程為0～0.6A，滑動變阻器的額定電流是0.5A，則電路允許通過的最大電流為0.5A，電壓表示數最大為3V，根據歐姆定律分別算出對應的滑動變阻器的阻值。【解答】①當電路電流最大為I1=0.5A時，電阻R1兩端電壓為U1=I1R1=0.5A×6Ω=3V；滑動變阻器兩端的電壓U2=U-U1=4.5V-3V=1.5V，滑動變阻器連入電路的最小阻值 ；②當電壓表示數最大為U2′=3V時，R1兩端電壓為U1′=U-U2′=4.5V-3V=1.5V，電路電流為 ，滑動變阻器接入電路的最大阻值 故滑動變阻器接入電路的阻值范圍是3Ω～12Ω。 4.實驗室中所使用的電流是由小量程電流表改裝而成，在圖甲中是滿偏電流（即小量程電流表允許通過的最大電流）Ig=3mA的電流表，其電阻Rg=10Ω，現借助一個定值電阻R0把它改裝為一量程為3A的電流表，如圖乙所示，下列判斷正確的是（　?。?/span>A.達到滿偏時兩端電壓0.03V，R0約≤10000Ω  B.達到滿偏時兩端電壓0.03V，R0約0.01Ω
C.達到滿偏時兩端電壓30V，R0約10000Ω    D.達到滿偏時兩端電壓30V，R0約0.01Ω【答案】B   【解析】（1）由I=，可得，當通過小量程電流表的電流為滿偏電流時，它兩端的電壓為U=IgRg=0.003A×10Ω=0.03V；（2）兩個電阻并聯時，通過R0電流為I0=I最大﹣Ig=3A﹣0.003A=2.997A，并聯電阻為R0== ≈0.01Ω．故選B．（1）已知小量程電流表的電阻和最大電流，利用公式U=IR得到兩端電壓；（2）已知小量程電流表的最大電流和改裝后的電路電流，可以得到通過電阻的電流；已知電阻兩端電壓和通過的電流，利用R=得到阻值． 5.（2020八上·浙江期中）如圖甲所示，電源電壓為U保持不變，R0為定值電阻。閉合開關，電流表A的示數為I，電壓表V1的示數為U1，電壓表V2的示數為U2。移動滑動變阻器得到在不同電流下的U1—I圖線和U2—I圖線，如圖乙所示。  （1）隨著電路中電流的增大，電壓表V1的示數U1________（選填“減小”或“增大”）    （2）在U—I坐標中兩條圖線在Q點相交，此狀態滑動變阻器連入電路的阻值是________Ω；    （3）請根據圖像求電源電壓U 和定值電阻R0的阻值。    【答案】（1）減小
（2）0
（3）由圖像可知：電源電壓U=4.5V U1=1.5V時，電路中的電流I=3.0A  兩端的電壓Uo=U－U1=4.5V－1.5V=3.0V 的電阻 = 【解析】（1）根據甲圖可知，燈泡與兩個電阻串聯，電壓表V1測變阻器和燈泡的總電壓。首先根據U0=I0R0判斷R0兩端的電壓變化，再根據U1=U總-U0判斷電壓表V1的示數變化。
（2）兩個電壓表的圖像相交，說明它們的示數相同，據此分析即可；
（3）根據（1）中的結果可知，直線是電壓表V1的示數圖像，曲線是電壓表V2的圖像。根據乙圖可知，當電流為0時，電壓表V1的示數為4.5V，這相當于燈泡發生斷路，此時V1與電源并聯，那么電源電壓就是4.5V。當電壓表V1的示數為1.5V時，電流為3A，根據公式U0=U－U1計算出此時定值電阻的電壓，再根據 計算它的阻值。
【解答】（1）根據甲圖可知，燈泡與兩個電阻串聯，電壓表V1測變阻器和燈泡的總電壓。根據公式U0=I0R0可知，當電流增大時，定值電阻兩端的電壓U0增大；根據公式U1=U總-U0可知，電壓表V1的示數減小。
（2）電壓表V1的示數等于變阻器的電壓和燈泡電壓之和，而電壓表V2的示數等于燈泡的電壓；如果兩個圖像相交，那么它們的示數相等，即變阻器的電壓為零，根據U=IR可知，變阻器的阻值為零；
（3）由圖像可知：電源電壓U=4.5V；
當U1=1.5V時，電路中的電流I=3.0A；
定值電阻R0兩端的電壓U0=U-U1=4.5V－1.5V=3.0V；

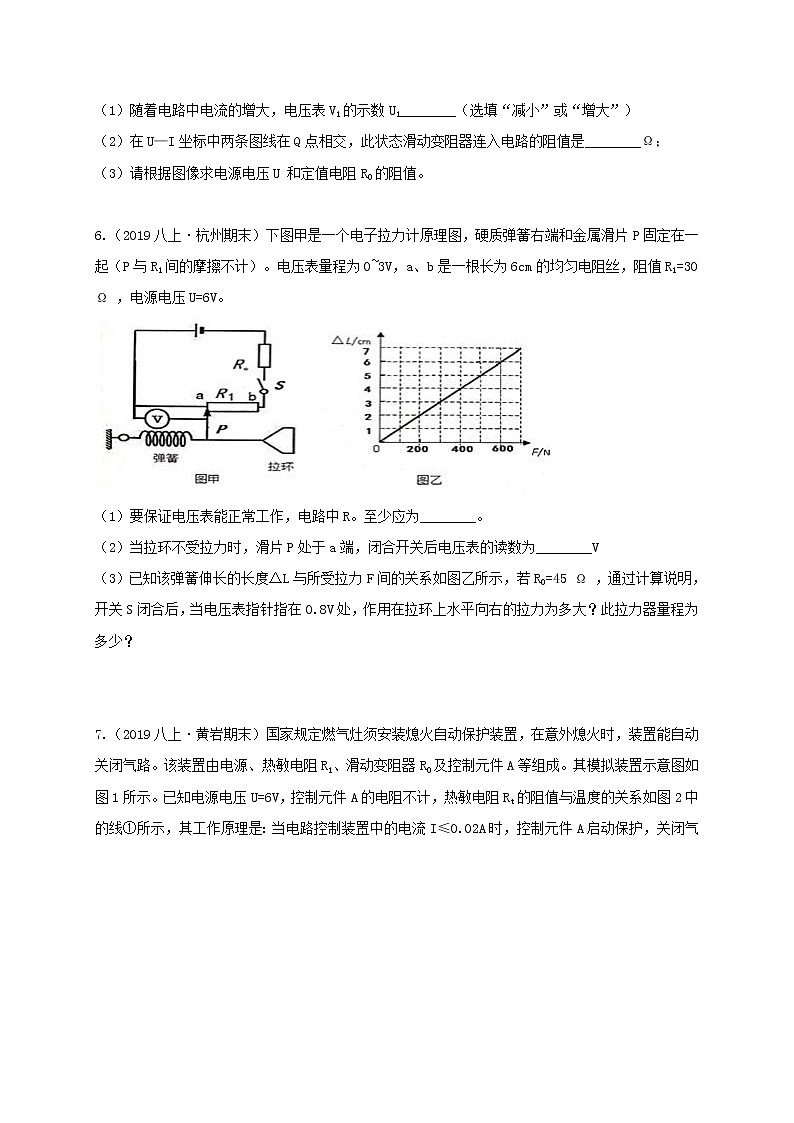

R0的電阻  =  。 6.（2019八上·杭州期末）下圖甲是一個電子拉力計原理圖，硬質彈簧右端和金屬滑片P固定在一起（P與R1間的摩擦不計）。電壓表量程為0~3V，a、b是一根長為6cm的均勻電阻絲，阻值R1=30 ，電源電壓U=6V。  （1）要保證電壓表能正常工作，電路中R。至少應為________。    （2）當拉環不受拉力時，滑片P處于a端，閉合開關后電壓表的讀數為________V    （3）已知該彈簧伸長的長度△L與所受拉力F間的關系如圖乙所示，若R0=45 ，通過計算說明，開關S閉合后，當電壓表指針指在0.8V處，作用在拉環上水平向右的拉力為多大？此拉力器量程為多少？    【答案】（1）30Ω
（2）0V
（3）當開關S閉合后，電壓表的指針在0.8V處，
這時電流為：；
這時變阻器的電阻為：；
這時彈簧伸長：；
根據圖乙可知，這時拉力受到的水平拉力為200N；
當彈簧伸長6cm時，受到的拉力是600N。
那么拉力器的量程是200N~600N。
【解析】（1）保證電壓表能正常工作，其實就是當變阻器全部使用時電壓表的示數最大為3V。首先根據計算出串聯電路電流，然后根據計算出R0兩端的電壓，最后根據歐姆定律計算它的阻值即可；
（2）首先確定滑片在a端時的阻值，然后根據U=IR計算它的電壓即可；
（3）當開關S閉合后，電壓表的指針在0.8V處，根據歐姆定律計算出這時變阻器接入電阻；接下來根據電阻與長度成正比，計算出彈簧伸長的長度，根據圖乙確定此時的拉力，這就是拉力器的最小值；當彈簧伸長6cm時的拉力就是拉力器的最大值，據此確定拉力器的量程。
【解答】（1）當電壓表的示數為3V時，通過電阻R1的電流為：；
這時電阻R0的電壓為：；
那么R0的最小值為：；
（2）當拉環不受拉力作用時，滑片P處于a端，這時變阻器電壓表并聯的電阻為0，它的示數肯定為0V； 7.（2019八上·黃巖期末）國家規定燃?xì)庠铐毎惭b熄火自動保護裝置，在意外熄火時，裝置能自動關閉氣路。該裝置由電源、熱敏電阻R1、滑動變阻器R0及控制元件A等組成。其模擬裝置示意圖如圖1所示。已知電源電壓U=6V，控制元件A的電阻不計，熱敏電阻Rt的阻值與溫度的關系如圖2中的線①所示，其工作原理是：當電路控制裝置中的電流I≤0.02A時，控制元件A啟動保護，關閉氣路，反之打開氣路。
（1）停止加熱(意外熄火)后，隨著Rt溫度降低，電路中電流將變________。    （2）在某次啟動保護時Rt的溫度為80°C，求此時滑動變阻R0接入電路的阻值大??；    （3）若僅將Rt更換為圖2中的線②所示熱敏電阻(兩只熱敏電阻的吸、放熱本領相同)，小黃發現裝置啟動保護的靈敏度會降低，你認為其中的原由是：________。    【答案】（1）變小
（2）裝置啟動保護功能時，由題知此時電路中的電流I=0.02A，設此時電阻箱接入電路的阻值為R0，Rt的溫度為80℃，由圖2中圖線①可知，熱敏電阻的阻值Rt=100Ω； 此時電路的總電阻為：R總= =300Ω由電阻的串聯可得，R1的電阻為：R0=R總-Rt=300Ω-100Ω=200Ω（3）隨著熄火后Rt溫度降低，圖線②所對應的熱敏電阻要比圖線①所對應的熱敏電阻需降溫至更低的溫度才能啟動保護，因此靈敏度降低   【解析】（1）由圖2分析出電阻與溫度的關系，然后根據歐姆定律公式即可判斷出電路中電流的變化；
（2）已知Rt的溫度，即可由圖2得出 Rt的電阻大小，已知串聯電路中允許通過的最大電流為0.02A和電源電壓，即可計算出電路的總阻值，串聯電路中總電阻等于各元件電阻之和，可以得出滑動變阻器接入的最大阻值；
（3）由圖2分析出②所示熱敏電阻與①的電阻不同點，然后根據歐姆定律分析電流的變化； 【解答】（1）由圖2可知，溫度越低， Rt 的阻值越大，電路的總電阻增大，電壓不變，電流減小；
（2） 裝置啟動保護功能時，由題知此時電路中的電流I=0.02A，設此時電阻箱接入電路的阻值為R0，Rt的溫度為80℃，由圖2中圖線①可知，熱敏電阻的阻值Rt=100Ω；此時電路的總電阻為：R總= =300Ω由電阻的串聯可得，R1的電阻為：R0=R總-Rt=300Ω-100Ω=200Ω；
（3）由圖2可知， 線②代表的電阻隨著溫度的降低，其電阻升高的更慢，即電路中的電流減小的更慢，這樣會導致保護裝置需要降低到更低的溫度才能啟動保護，所以靈敏度就會降低；
 8.如圖甲所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從右端滑到左端的過程中，R1、R2的U－I關系圖象如圖乙所示。求：（1）電源電壓為多少？    （2）滑動變阻器的最大阻值是多少？
【答案】（1）由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，R1兩端的電壓最大，R2兩端的電壓為0，由圖象可知，A為滑動變阻器R2的U－I關系圖象，B為電阻R1的U－I圖象；當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，由U－I圖象可知，電路中的最小電流I＝0.2安，此時R1兩端的電壓U1＝4伏，R2兩端的電壓U2＝14伏，因串聯電路中總電壓等于各分電壓之和，所以，電源電壓：U＝U1＋U2＝14伏＋4伏＝18伏
（2）由I＝ 可得，滑動變阻器的最大阻值：R2＝ ＝ ＝70歐   【解析】由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，根據圖象讀出電路中的最小電流和兩電阻兩端的電壓，根據串聯電路的電壓特點求出電源的電壓，根據歐姆定律求出滑動變阻器的最大阻值。 9.如圖甲是某電子秤的原理示意圖，R1為定值電阻，托盤下方的電阻R2為壓敏電阻，其電阻大小與托盤內所放物體質量m大小的關系圖如圖乙所示。已知電源電壓為6伏保持不變。（1）當托盤為空時，R2電阻為________歐；    （2）若托盤為空時，電流表示數為I1＝0.01安，求定值電阻R1的阻值；    （3）若放入某物體后，電流表示數為I2＝0.02安，求該物體的質量大小。    【答案】（1）500
（2）若托盤為空時，電流表示數為I1＝0.01安，由歐姆定律公式I＝ 變形可得，電路的總電阻：R＝ ＝ ＝600歐　根據串聯電路的特點可得，R1的阻值：R1＝R－R2＝600歐－500歐＝100歐（3）若放入某物體后，電流表示數為I2＝0.02安，則此時電路的總電阻：R′＝ ＝ ＝300歐則R2的電阻：R2′＝R′－R1＝300歐－100歐＝200歐由圖象可知，此時物體質量為600克。【解析】（1）根據圖象分析電阻的大??；當托盤為空時，物體質量為0，根據圖象可知R2的電阻為500Ω；
（2）根據電流表示數求出電路的總電阻，根據串聯電路的電阻關系求出R1的阻值；
（3）根據電流求出總電阻，從而求出R2電阻，根據圖象分析質量大小。 10.如圖1所示的電路中，定值電阻R1為10歐，R2為滑動變阻器，電源電壓保持不變。閉合開關S后，滑片P從b端移動到a端的過程，電壓表示數U與電流表示數I的關系圖象如圖2所示。求：（1）電源電壓；    （2）滑動變阻器的最大阻值。    【答案】（1）由圖1可知，兩電阻串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，由圖2可知I1＝0.6安，由I＝ 可得，電源電壓：U＝I1R1＝0.6安×10歐＝6伏
（2）由歐姆定律可知滑動變阻器的最大阻值：R2＝ ＝ ＝20歐   【解析】（1）由圖1可知，兩電阻串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。當滑動變阻器接入電路中的電阻為0時電路中的電流最大，根據U=IR求出電源電壓；
（2）當滑動變阻器接入電路中的電阻最大時電路中的電流最小、電壓表的示數最大，由圖象讀出電流和電壓，根據歐姆定律求出滑動變阻器的最大阻值。 11.（2018八上·義烏月考）如圖甲所示電路，滑動變阻器電阻R2的滑片P從下端往上端滑動過程中，電壓表與電流表的示數呈圖乙所示的規律。求：（1）當電流表的示數為0.2 A時，滑動變阻器R2接入電路的阻值。    （2）滑動變阻器R2接入電路的阻值變化范圍。    （3）電源電壓和電阻R1各是多大？         【答案】（1）由圖乙可知，當I=0.2A時，U=2V，由公式R=U/I得R2=2V/0.2A=10Ω。所以滑動變阻器接入電路的阻值為10Ω.
（2）當滑動變阻器接入電路的阻值最大時，電壓表示數最大，由圖乙可知U=2.5V，I=0.1A時滑動變阻器阻值最大，R2=U/I=2.5V/0.1A=25Ω，由圖乙可知電阻最小為0，所以滑動變阻器R2接入電路的阻值變化范圍為0～25Ω。
（3）取電流I1=0.2A，U2=2V和I2=0.4A，U2=1V，可列式：
U總=I1R1+I1R2=0.2AR1+2V
U總=I2R1+I2R2=0.4AR1+1V
聯立兩式可得，R1=5Ω，U總=3V
【解析】（1）甲圖所示電路圖為定值電阻R1與滑動變阻器R2串聯的電路圖。電壓表測量滑動變阻器的電壓，電流表測串聯電路中的電壓。串聯電路中電流處處相等?？筛鶕?jù)乙讀出電流示數為0.2A時對應的電壓值，利用公式R=U/I得到滑動變阻器接入電路的阻值。
（2）根據圖乙中電壓最大時滑動變阻器的電阻最大，電壓為0時滑動變阻器阻值最小，可得到滑動變阻器接入電路的阻值變化范圍。
（3）利用串聯電路的電壓關系：U總=U1+U2，在乙圖中任選兩點列方程組計算出電源電壓和電阻R1。 12.（2018八上·義烏月考）如圖是一種自動測定油箱內油面高度的裝置，R是滑動變阻器，它的金屬滑片是杠桿的一端，且受定位擋板限制只能在電阻上滑動。當油面在A處時，滑動變阻器的滑片恰好在最下端；當油面在B處時，滑動變阻器的滑片在最上端。從油量表（由電流表改裝而成）指針?biāo)傅目潭?，可以知道油箱?nèi)油面的高度?，F(xiàn)已知油的密度ρ=0.8×103kg/m3，電源電壓是6V，定值電阻R′的阻值是20Ω，R的最大阻值為30Ω。（1）若浮標有1×10﹣4m3的體積浸入油中，則油對它的浮力是多大？      （2）當油箱空了，此時的油量表對應的電流表示數為多少？當油加滿了，此時的油量表對應的電流表示數為多少？      （3）甲同學用電壓表改裝成油量表，他把電壓表并聯在了R的兩端，乙同學指出甲同學的方法不符合常理。如果你是乙同學，你會怎么做，請簡要說明理由。________      （4）已知電流增大時，電流表指針向右偏轉，則　　　　　　            A.油面下降時，電流表指針向右偏轉
B.油量表零刻度線一定與電流表原零刻度線相重合
C.油量表的刻度值從左往右是逐漸增大的
D.油箱內的油越少，流過電流表的電流越小【答案】（1）由油的密度ρ=0.8×103kg/m3，排開油的體積V排=1×10﹣4m3，
由公式F浮=ρ液gV排=0.8×103kg/m3×10N/kg×1×10﹣4m3=0.8N.
（2）當油箱空時，滑動變阻器R接入電路的阻值最大，此時電路中R與R′串聯，根據I=U/R可求出電流
I=U總/R總=6V/（20Ω+30Ω）=0.12A
當油加滿時滑動變阻器R接入電路的阻值為0，此時電路中只有定值電阻R′，根據公式I=U/R可求出電流；
I= U總/R總=6V/20Ω=0.3A
（3）將電壓表并聯到R的兩端時，當油空時，R最大此時電壓表示數最大，當油滿時，R最小此時電壓表示數最小，電壓表的這種變化不合常理
（4）C,D   【解析】（1）根據公式F浮=ρ液gV排計算油對浮標的浮力；
（2）當油箱空時，滑動變阻器R接入電路的阻值最大，此時電路中R與R′串聯，根據I=U/R可求出電流。當油加滿時滑動變阻器R接入電路的阻值為0，此時電路中只有定值電阻R′，根據公式I=U/R可求出電流；
（3）將電壓表并聯到R的兩端時，根據油量的變化可得出電阻的變化，由電阻變化可得出電壓的變化，據此可分析出答案；
（4）分析電路可知當電流增大時，油箱內油的變化情況。【解答】（4）A、油面下降時，電流表指針向右偏轉，油面下降電阻增大，電流變小，電流表指針向左偏轉，A錯誤；
B、油量表零刻度線一定與電流表原零刻度線相重合，當油量表零刻度時，R阻值為最大，此時電路中R與R′串聯，電流不為零，B錯誤；
C、油量表的刻度值從左往右是逐漸增大的，當油增多時浮標上升，R阻值減小，電流增大，所以油量表的刻度值從左往右是逐漸增大的，C正確；
D、油箱內的油越少，流過電流表的電流越小，油箱內的油越少，R阻值越大，電流就越小，D正確。
故C、D正確。
 13.隨著社會的發展和科技的進步，電路元件在各行得到廣泛的應用，其中熱敏電阻就是其中之一，熱敏電阻的阻值會隨溫度的改變而改變。如圖甲是用熱敏電阻測量環境溫度的電路，電路中電流表的量程為0～0.02A，滑動變阻器R的銘牌上標有“150Ω  0.3A”字樣。Rt為熱敏電阻，其阻值隨環境溫度變化關系如圖乙所示，電源電壓保持不變。請完成下列小題：（1）將此電路放入溫度為20℃的環境中，閉合開關S，調節滑片P，使滑動變阻器接入電路的電阻R＝100Ω，此時電流表的讀數為0.01A，求電源電壓；（2）若環境溫度為40℃時，要保證整個電路元件的安全，求滑動變阻器接入電路中的最小阻值；（3）此電路能測量的最高環境溫度為多少？【答案】（1）由圖示電路圖可知，滑動變阻器與熱敏電阻串聯，電流表測電路電流，由圖乙所示圖象可知，溫度為20℃時，熱敏電阻阻值為400Ω，由I＝ 可知，電源電壓：U＝I（Rt＋R）＝0.01A×（400Ω＋100Ω）＝5V（2）由圖乙所示圖象可知，溫度為40℃時，熱敏電阻阻值為200Ω，電路最大電流為0.02A；由I＝ 可知，電路最小電阻：R最小＝ ＝ ＝250Ω，根據串聯電路總電阻等于各電阻之和可知：滑動變阻器的最小阻值：R滑最小＝R最小﹣Rt＝250Ω﹣200Ω＝50Ω；（3）熱敏電阻阻值越小，環境溫度最高，電路電流最大為0.02A時，由I＝ 可知，R總＝ ＝ ＝250Ω，根據串聯電路總電阻等于各電阻之和可知：Rt小＝R總﹣R滑最大＝250Ω﹣150Ω＝100Ω，由圖乙可知其工作的最高環境溫度50℃。【解析】本題是一道關于圖象分析和利用歐姆定律進行計算的綜合題，能否根據圖象分析熱敏電阻的變化趨勢和正確判斷變阻器所處狀態跟正常工作的最高環境溫度之間的關系是本題的解題關鍵所在。（1）分析清楚電路結構，由圖示圖象求出熱敏電阻阻值，然后由歐姆定律求出電源電壓；（2）由圖示圖象求出熱敏電阻阻值，然后應用串聯電路特點與歐姆定律求出滑動變阻器的最小阻值；（3）小量程電流表A允許通過的電流最大時，電路中的電阻最小，隨著溫度的升高熱敏電阻Rt逐漸減小，當滑動變阻器達到最大阻值時，熱敏電阻達到最小阻值，此時熱敏電阻正常工作的環境溫度達到最高值。
