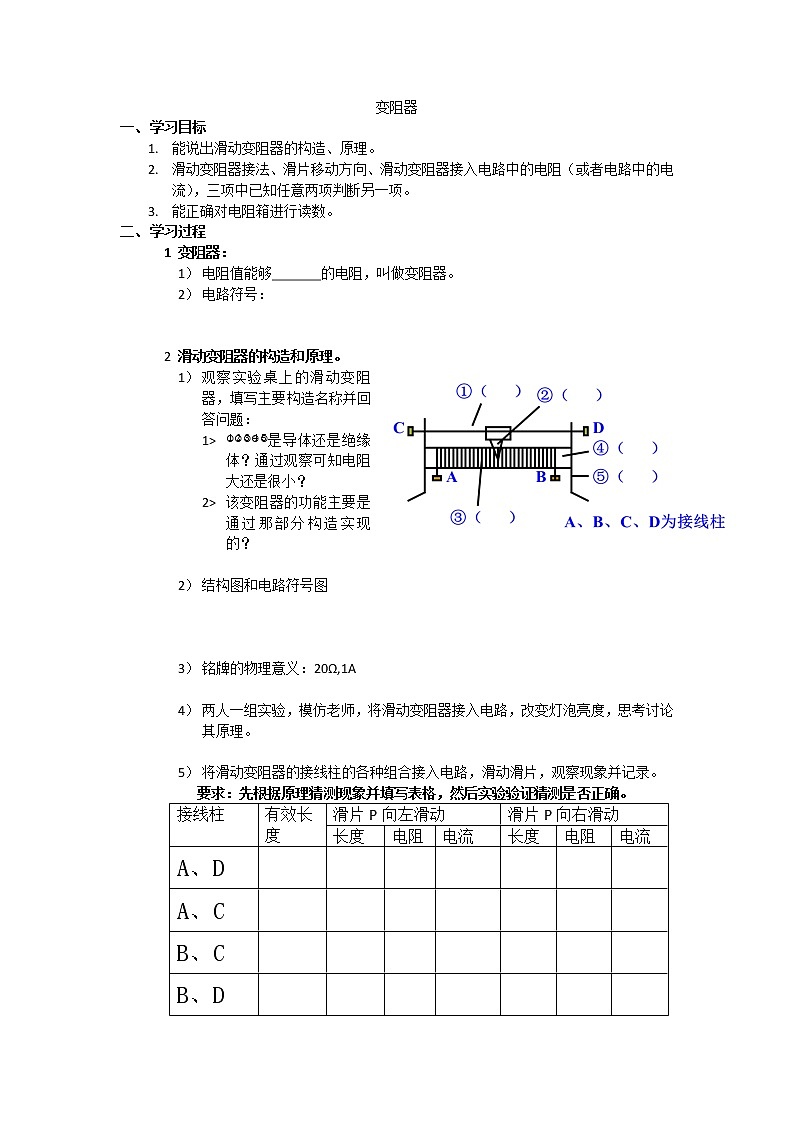

學習目標


能說出滑動變阻器的構造、原理。


滑動變阻器接法、滑片移動方向、滑動變阻器接入電路中的電阻（或者電路中的電流），三項中已知任意兩項判斷另一項。


能正確對電阻箱進行讀數。


學習過程


1 變阻器：


電阻值能夠_______的電阻，叫做變阻器。


電路符號：








2 滑動變阻器的構造和原理。


觀察實驗桌上的滑動變阻器，填寫主要構造名稱并回答問題：


eq \\ac(○,1) eq \\ac(○,2) eq \\ac(○,3) eq \\ac(○,4) eq \\ac(○,5)是導體還是絕緣體？通過觀察可知電阻大還是很??？


該變阻器的功能主要是通過那部分構造實現的？





結構圖和電路符號圖











銘牌的物理意義：20Ω,1A





兩人一組實驗，模仿老師，將滑動變阻器接入電路，改變燈泡亮度，思考討論其原理。





將滑動變阻器的接線柱的各種組合接入電路，滑動滑片，觀察現象并記錄。


要求：先根據原理猜測現象并填寫表格，然后實驗驗證猜測是否正確。








3 電阻箱。











三、筆記總結

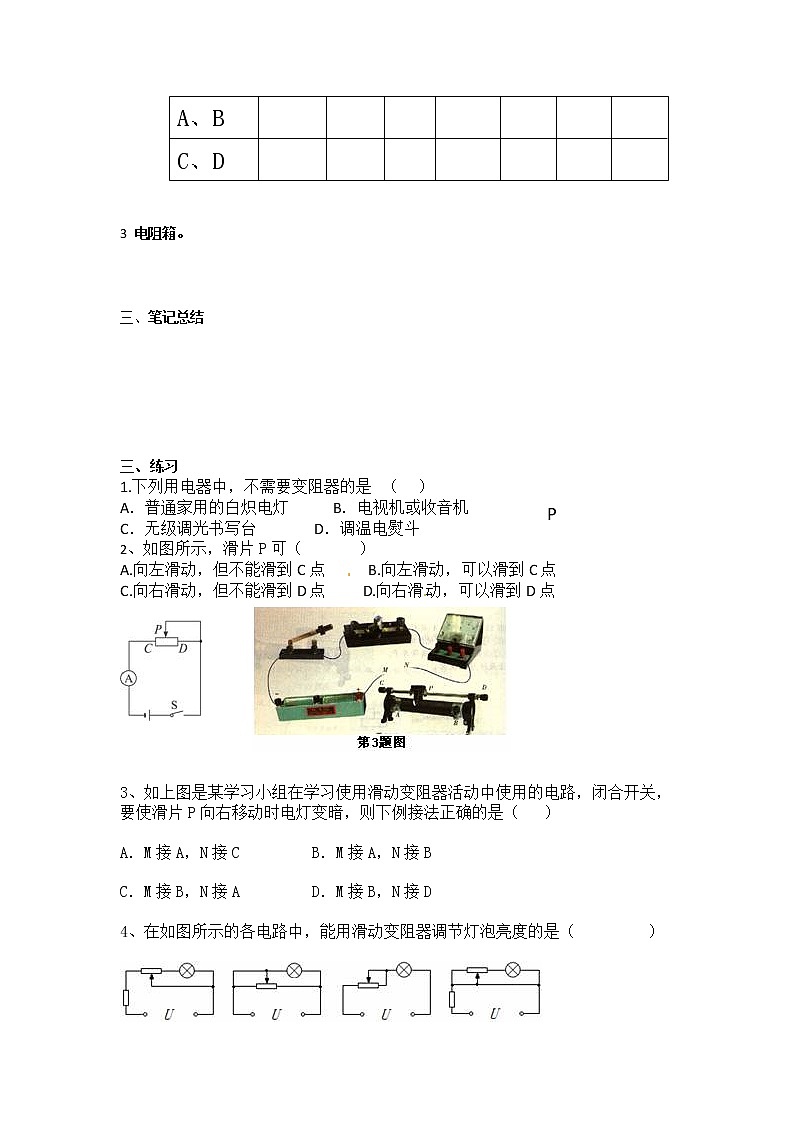

練習


P


1.下列用電器中，不需要變阻器的是 （ ）


A．普通家用的白熾電燈 B．電視機或收音機


C．無級調光書寫臺 D．調溫電熨斗


2、如圖所示，滑片P可（ ）


A.向左滑動，但不能滑到C點 B.向左滑動，可以滑到C點


C.向右滑動，但不能滑到D點 D.向右滑動，可以滑到D點








3、如上圖是某學習小組在學習使用滑動變阻器活動中使用的電路，閉合開關，要使滑片P向右移動時電燈變暗，則下例接法正確的是（ ）


A．M接A，N接C B．M接A，N接B


C．M接B，N接A D．M接B，N接D


4、在如圖所示的各電路中，能用滑動變阻器調節燈泡亮度的是（ ）





A B C D


5、如圖，滑動變阻器的四種接法中，當滑片P向左滑動時電阻變大的是（ ）





6、將滑動變阻器與一燈泡串聯接入電路，調節滑動變阻器的滑片位置，發現燈泡變暗，這是因為（ ）


A．燈泡的電阻變大了B. 電源的電壓變小了


C. 滑動變阻器接入電路部分的電阻變大了，從而使流過燈泡的電流變小了


D. 流過滑動變阻器的電流變大了，從而使流過燈泡的電流變小了


7、如圖2所示的滑動變阻器連入電路的四種接法中，當滑片P向左滑動時，滑動變阻器接入電路部分的電阻減小的是 （ ）





B


A


C


D


8 如右圖所示，將A、C兩個接線柱接入電路，滑動變阻器接入電路中的有效長度為___段（填寫“AP”、“BP”），當滑片向左移動時，變阻器接入電路的長度將變_______，通過其電流將變__________；實驗操作中，在閉合開關前，滑片P應位于__________端。





9 右圖所示電路中，滑片向左移動時關燈泡的亮度將_________。

















10設計電路并連接實物：燈和滑動變阻器串聯，滑片P向右移動時燈泡變更亮，電流表測通過燈的電流，電壓表測量滑動變阻器兩端的電壓。











?1


?100


?1000


?10





11 電阻箱讀數為：
































12、如圖為旋轉式變阻器的結構圖，a、b、c為變阻器的三個接線柱，d為旋鈕觸片。將該變阻器接入電路中調節燈泡的亮度，當順時針旋轉旋鈕觸片時，燈光變亮，則應連接接線柱_______(選填“a、b” 、“b、c” 或“a、c” )和燈泡_________聯后接入電路中。


13、如圖所示電路，導線a的一端固定連接在鉛筆芯上，當導線b的一端在鉛筆芯上左右移動時，燈泡亮暗會發生變化．這個實驗說明鉛筆芯是＿＿＿＿＿＿＿＿＿（選填“導體”


或“絕緣體”），還能說明導體的電阻與＿＿＿＿＿＿＿＿＿有關．受此啟發，人們制造了一種可以改變電阻的元件，叫做＿＿＿＿＿＿＿＿＿．














第12題圖 第13題圖


接線柱
有效長度
滑片P向左滑動
滑片P向右滑動
長度
電阻
電流
長度
電阻
電流
A、D
A、C
B、C
B、D
A、B
C、D
