人教版九年級全冊第2節 歐姆定律授課ppt課件

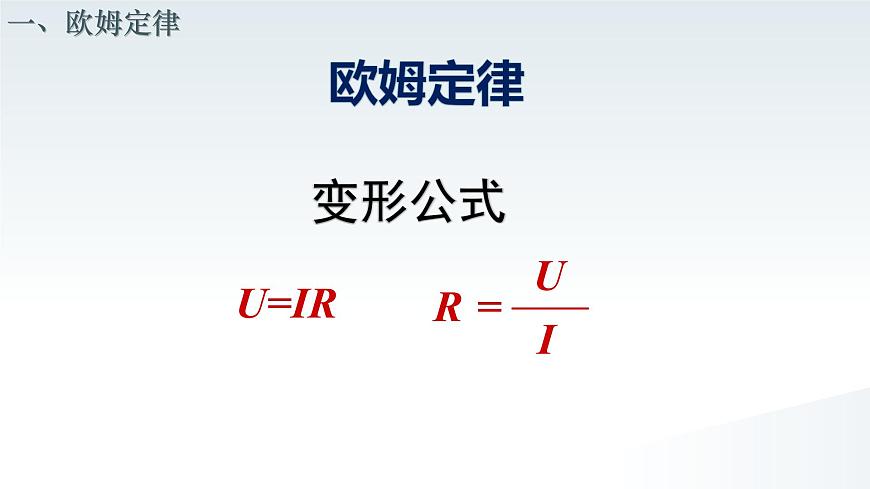

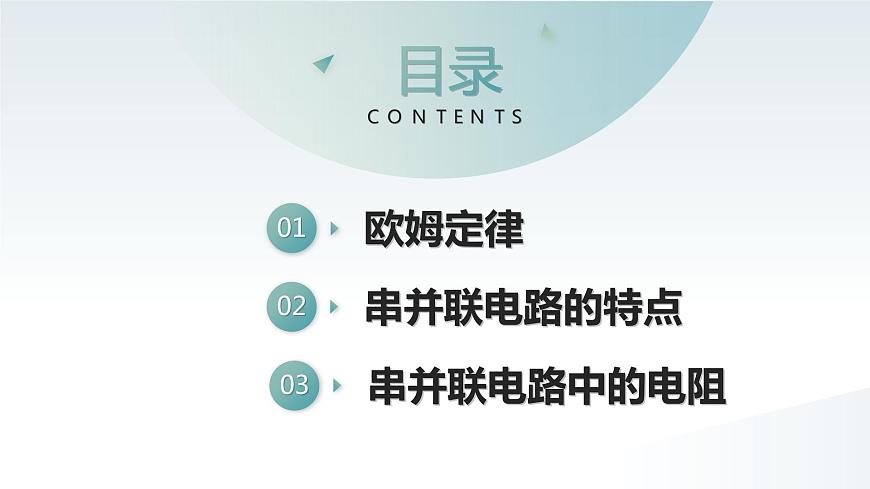

這是一份人教版九年級全冊第2節 歐姆定律授課ppt課件，共28頁。PPT課件主要包含了歐姆定律，變形公式，UIR，純電阻電路，串并聯電路的特點，串聯電路，分壓公式，并聯電路，分流公式，串并聯電路中的電阻等內容，歡迎下載使用。

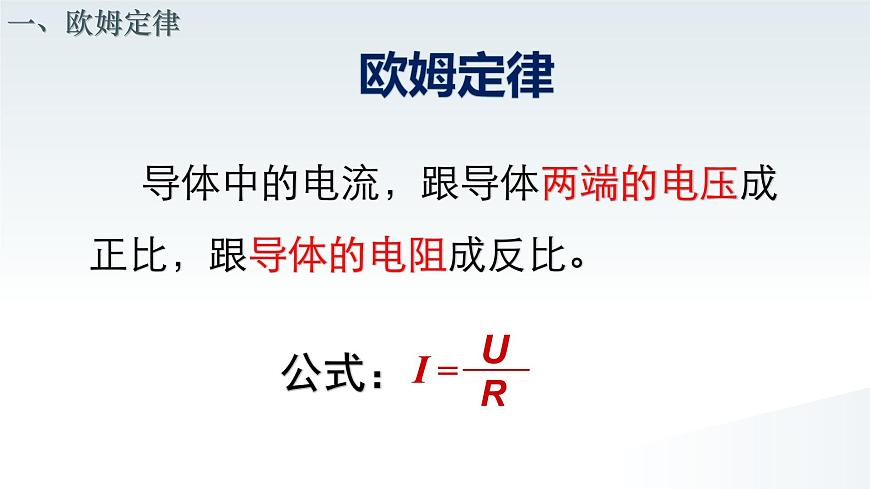

導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

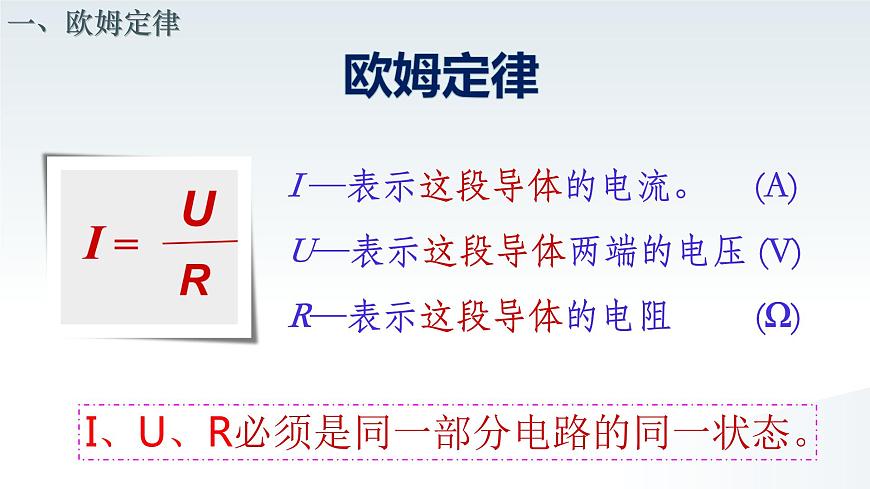

I —表示這段導體的電流。 (A) U—表示這段導體兩端的電壓 (V) R—表示這段導體的電阻 (Ω)
I、U、R必須是同一部分電路的同一狀態。

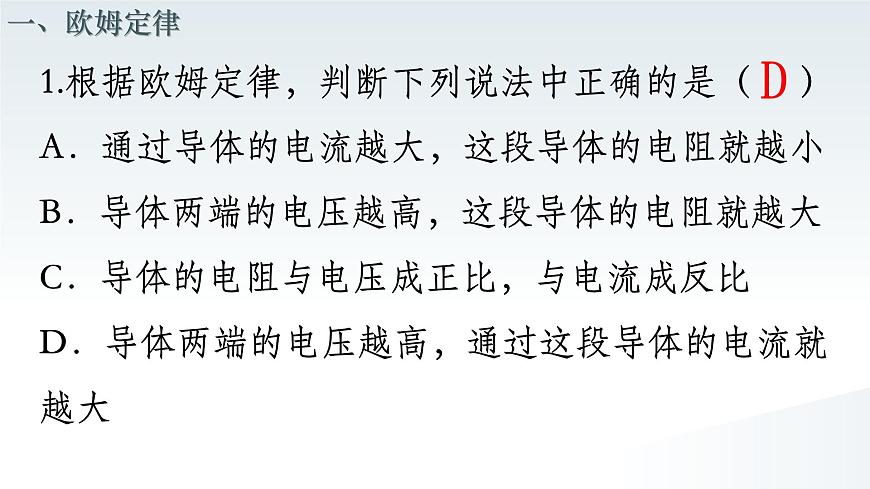

1.根據歐姆定律，判斷下列說法中正確的是（ ）A．通過導體的電流越大，這段導體的電阻就越小B．導體兩端的電壓越高，這段導體的電阻就越大C．導體的電阻與電壓成正比，與電流成反比D．導體兩端的電壓越高，通過這段導體的電流就越大

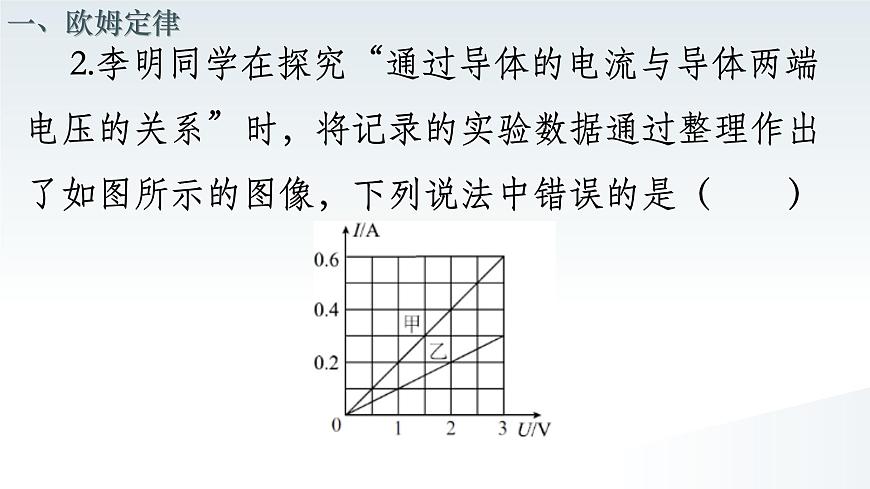

2.李明同學在探究“通過導體的電流與導體兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖像，下列說法中錯誤的是（　?。?br/>A．當在導體乙的兩端加上1 V的電壓時，通過導體乙的電流為0.1 AB．將甲、乙兩導體并聯接到電壓為2 V的電源上時，干路中的電流為0.6 AC．導體甲的電阻小于導體乙的電阻D．導體兩端的電壓為零時，導體的電阻也為零
3.某電阻兩端的電壓為3 V時，通過的電流為0.5 A，則該電阻的阻值是________Ω；若要使通過該電阻的電流變?yōu)? A，電阻兩端所加的電壓應為________V；若該電阻兩端電壓為0，其阻值是________Ω。
4.某導體中的電流與它兩端電壓的關系如圖,下列說法正確的是( C )A.該導體兩端的電壓隨電流的增大而減小B.該導體的電阻隨電壓的增大而減小C.當導體兩端的電壓為0時,電阻為5 ΩD.當導體兩端的電壓為2 V時,電流為0.6 A
通電狀態下，只發熱的電路，即通電狀態下電能全部轉化為電阻內能而不對外做功的電路。
白熾燈、電爐、電飯鍋、電烙鐵、電熱毯、電熨斗
等____分____,電阻_____,電壓______。
增加電阻兩端的電壓，滑動變阻器阻值需要變小。
探究導體中的電流跟導體兩端的電壓的關系
探究導體中的電流跟導體的電阻的關系
導體電阻變大后，滑動變阻器阻值需要變大。
等____分____,電阻_____,電流______。
5. 如圖所示,電源電壓U為9 V并保持不變,電阻R1阻值10 Ω。閉合開關S后,電流表A的示數I為1.2 A。求:( 1 )電流表A1的示數I1;( 2 )電阻R2的阻值。
在串聯電路中，根據U=U1+U2 且U＝IR得：U1＝I1R1，U2＝I2R2 可得：IR= I1R1+ I2R2 因為：I=I1=I2 所以： R= R1+ R2
串聯電路的總電阻等于串聯電阻之和
串聯電路的總電阻越串越大
在并聯電路中，根據I=I1+I2且I＝U/R得：I1＝U1/R1、I2＝U 2/R2 可得：U/R= U1/R1+ U 2/ R2 因為：U=U1=U2 所以：1/R= 1/R1+ 1/R2
并聯電路中總電阻的倒數等于各并聯電阻的倒數之和
并聯電路的總電阻越并越小
1.( 安徽中考 )某定值電阻兩端加上10 V的電壓時,測得通過它的電流為2 A,則其阻值為 5Ω ,若電壓為0,則它的阻值為 5Ω 。?
2.( 自貢中考 )兩個電阻甲和乙,電阻值分別為20 Ω、40 Ω,將它們串聯接入電路中,則甲、乙兩電阻兩端的電壓之比為1∶2;將它們并聯接入電路中,通過甲、乙兩電阻的電流之比為2∶1。?
