初中物理人教版九年級全冊第十六章 電壓 電阻第3節 電阻導學案及答案

這是一份初中物理人教版九年級全冊第十六章 電壓 電阻第3節 電阻導學案及答案，共8頁。

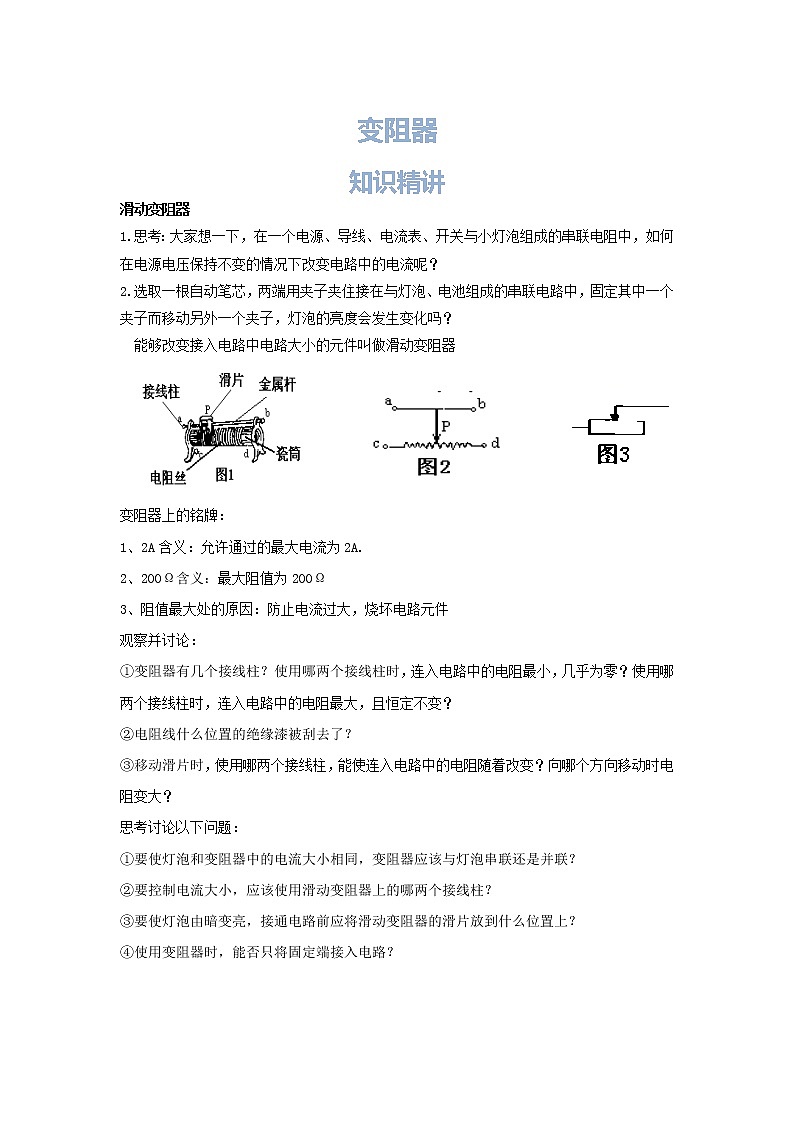

滑動變阻器
1.思考：大家想一下，在一個電源、導線、電流表、開關與小燈泡組成的串聯電阻中，如何在電源電壓保持不變的情況下改變電路中的電流呢？
2.選取一根自動筆芯，兩端用夾子夾住接在與燈泡、電池組成的串聯電路中，固定其中一個夾子而移動另外一個夾子，燈泡的亮度會發生變化嗎？
能夠改變接入電路中電路大小的元件叫做滑動變阻器
變阻器上的銘牌：
1、2A含義：允許通過的最大電流為2A.
2、200Ω含義：最大阻值為200Ω
3、阻值最大處的原因：防止電流過大，燒壞電路元件
觀察并討論：
①變阻器有幾個接線柱？使用哪兩個接線柱時，連入電路中的電阻最小，幾乎為零？使用哪兩個接線柱時，連入電路中的電阻最大，且恒定不變？
②電阻線什么位置的絕緣漆被刮去了？
③移動滑片時，使用哪兩個接線柱，能使連入電路中的電阻隨著改變？向哪個方向移動時電阻變大？
思考討論以下問題：
①要使燈泡和變阻器中的電流大小相同，變阻器應該與燈泡串聯還是并聯？
②要控制電流大小，應該使用滑動變阻器上的哪兩個接線柱？
③要使燈泡由暗變亮，接通電路前應將滑動變阻器的滑片放到什么位置上？
④使用變阻器時，能否只將固定端接入電路？

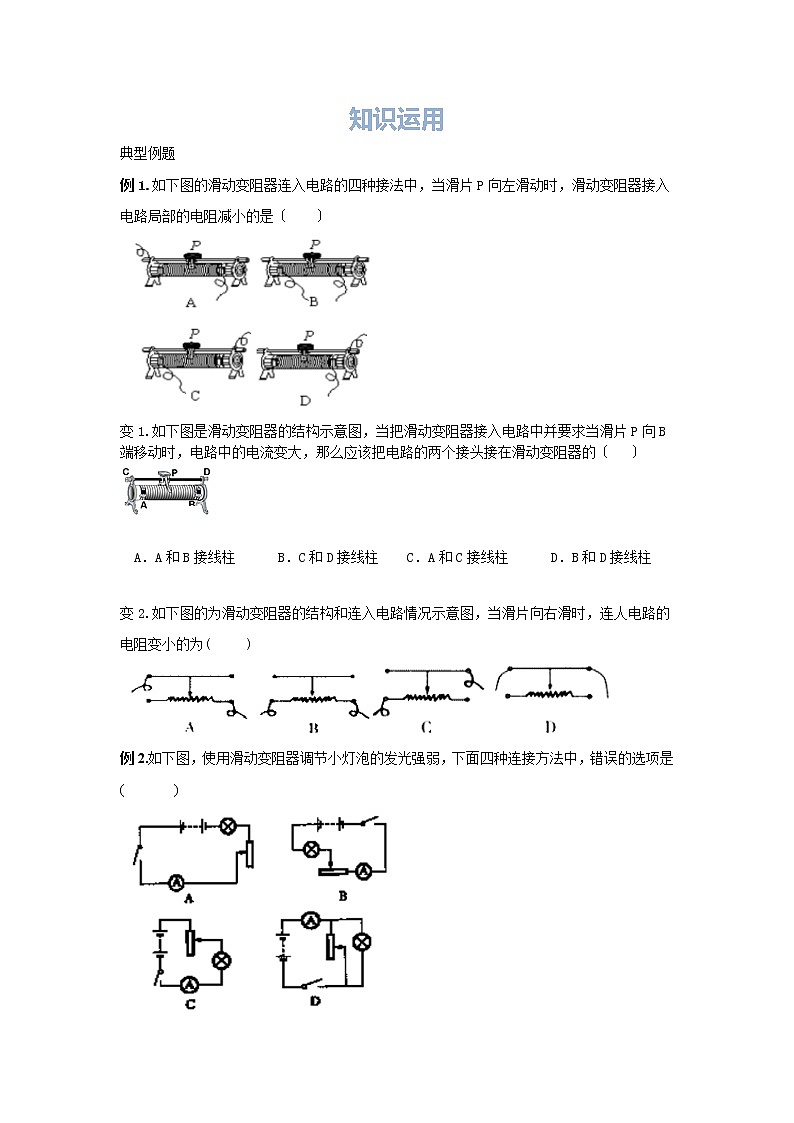

知識運用
典型例題
例1.如下圖的滑動變阻器連入電路的四種接法中，當滑片P向左滑動時，滑動變阻器接入電路局部的電阻減小的是〔 〕


變1.如下圖是滑動變阻器的結構示意圖，當把滑動變阻器接入電路中并要求當滑片P向B端移動時，電路中的電流變大，那么應該把電路的兩個接頭接在滑動變阻器的〔 〕
A．A和B接線柱 B．C和D接線柱 C．A和C接線柱 D．B和D接線柱
變2.如下圖的為滑動變阻器的結構和連入電路情況示意圖，當滑片向右滑時，連人電路的電阻變小的為( )[來源:學_科_網]

例2.如下圖，使用滑動變阻器調節小燈泡的發光強弱，下面四種連接方法中，錯誤的選項是( )

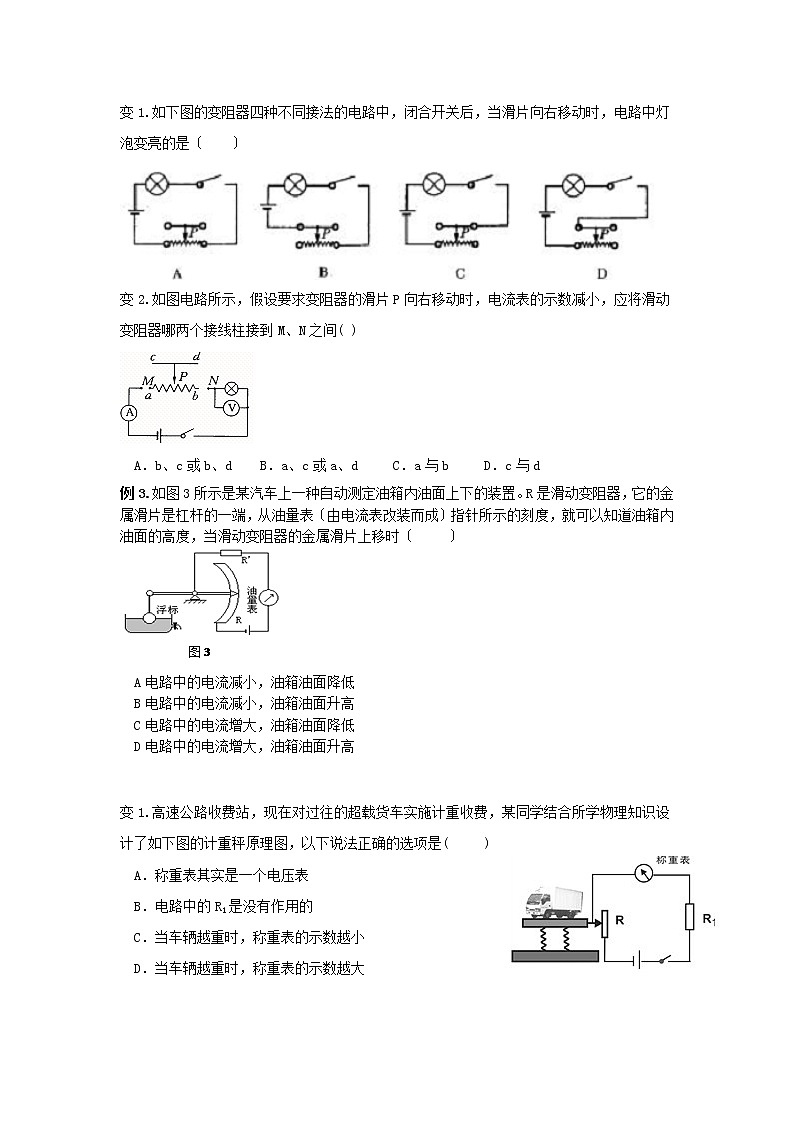

變1.如下圖的變阻器四種不同接法的電路中，閉合開關后，當滑片向右移動時，電路中燈泡變亮的是〔 〕
變2.如圖電路所示，假設要求變阻器的滑片P向右移動時，電流表的示數減小，應將滑動變阻器哪兩個接線柱接到M、N之間( )
A．b、c或b、d B．a(chǎn)、c或a、d C．a(chǎn)與b D．c與d
例3.如圖3所示是某汽車上一種自動測定油箱內油面上下的裝置。R是滑動變阻器，它的金屬滑片是杠桿的一端，從油量表〔由電流表改裝而成〕指針?biāo)镜目潭?，就可以知道油箱?nèi)油面的高度，當滑動變阻器的金屬滑片上移時〔 〕
A電路中的電流減小，油箱油面降低
B電路中的電流減小，油箱油面升高
C電路中的電流增大，油箱油面降低
D電路中的電流增大，油箱油面升高
變1.高速公路收費站，現在對過往的超載貨車實施計重收費，某同學結合所學物理知識設計了如下圖的計重秤原理圖，以下說法正確的選項是( )
A．稱重表其實是一個電壓表
B．電路中的R1是沒有作用的
C．當車輛越重時，稱重表的示數越小
D．當車輛越重時，稱重表的示數越大
變2. 小明觀察了市場上的測重儀后，設計了如圖四個電路〔R是定值電阻，R 1 是滑動變阻器〕．可以測量人體重的電路是 ( )
隨堂練習
1.一些實驗儀器具有調節作用。以下滑動變阻器在電路中的接線方式不同,其中對電路能起調節作用的是( )
2.如下圖，將兩個滑動阻器串聯起來，假設將M、N兩個接線柱接入電路后，使這兩個滑動變阻器接入電路的總電阻值最大，那么滑片P1和P2應放在〔 〕
A．P1、P2都放在最右端
B．P1和P2都放在最左端
C．P1放在最左端，P2放在最右端
D．P1放在最右端，P2放在最左端
3．有兩只定值電阻，上面分別標有“2A 10Ω〞和“1A 5Ω〞的字樣，假設將它們串聯在電路中使用，那么電路中允許通過的最大電流為〔 〕
A． 1A B．2A C． 3A D． 不能確定
4.如下圖,兩個電路中電源電壓保持不變,閉合開關S,當滑動變阻器的滑片P都向右滑動時,燈泡L1和L2的亮度變化是( )
A.L1、L2都變暗
B.L1、L2都變亮
C.L1變暗,L2的亮度不變
D.L1變暗,L2變亮
5.使用滑動變阻器改變電路中電流大小時，在閉合開關前，應把滑動變阻器的阻值調到最大，這時滑片P的位置在如下圖的各圖中，正確的選項是〔 〕



6．如下圖，R是用鎳鉻合金線做成的變阻器，當導線夾向A端移動時，小燈泡的亮度將〔 〕
A．不變 B．變亮 C．變暗 D．無法判定
A
B
R
7.在圖12所示電路中，有一根導線尚未連接，請以筆畫線代替導線 補上，要求：當滑動變阻器滑片P向左移動時，電壓表示數變小。
8.以下圖為用滑動變阻器改變電流的實驗。
(1)在閉合開關前,滑片P應移動到最 (選填“左〞或“右〞)端。
(2)滑片向A端滑動時,小燈泡 (選填“變亮〞“變暗〞或“不變〞)。
(3)開始實驗后,如果甲同學發現無論怎樣移動滑片P,燈的亮度都不發生變化,而且一直很暗,這可能是 。
9.小明晚上看書時發現家里的電燈總是忽明忽暗,根據所學知識,小明對這種現象的原因做了一個初步的分析,并從實驗室選擇了如下圖器材,想通過實驗?zāi)M出電燈忽明忽暗現象來探究其中原因。
(1)小明設計了電路圖如圖甲所示,請你用筆畫線代替導線完成圖乙的電路連接;
(2)閉合開關后,小明將滑動變阻器的滑片向右滑動,電壓表示數逐漸變 ,小燈泡亮度逐漸變 ;再向左移動滑片時,電壓表示數逐漸變 ,小燈泡亮度又逐漸變 ,反復左右移動滑動變阻器的滑片,即可觀察到小燈泡的忽明忽暗現象,由此小明得出了這樣的結論:“電燈忽明忽暗可能是由于 造成的。〞
能力提升
1.以下關于實驗儀器的使用方法，錯誤的選項是〔 〕
A.使用電壓表時，直接接在電源兩極上是測電源電壓
B.使用電流表測量之前要先用較大量程試觸，防止被測電流超過電流表的量程
C.滑動變阻器的接線應該“一上一下〞
D.使用電流表時，允許不經過用電器把它直接接在電源兩極上
2.圖所示的甲為一種調光型臺燈，通過旋動下方連接碳膜電阻的旋鈕，就可以調節燈的亮度。調節亮度的電路如圖乙所示，P為旋片，可隨意轉動從而改變?cè)谔寄ど系奈恢?。要將圖乙連在圖丙所示的電路中，要求順時針旋轉旋片可以使燈泡亮度增加，以下接法正確的選項是 ( )
A.A接M ， B接N B.A接M ， C接N
C.C接M ， A接N D.C接M ， B接N
3.如下圖的滑動變阻器連入電路的四種接法中，當滑片P向左滑動時，滑動變阻器接入電路局部的電阻減小的是〔 〕
A. B. C. D.
4.如下圖的是握力計的原理圖，其中彈簧上端和滑動變阻器滑片固定在一起，AB間有可收縮的導線，R0為保護電阻，電壓表可顯示壓力的大?。敲串?dāng)握力F增加時電壓表的示數將〔 〕
A. 變大 B. 變小 C. 不變 D. 無法確定
5．在如下圖的電路中，有一根導線尚未連接，請用筆畫線作為導線連接電路，并要求：當電鍵S閉合時，兩燈都發光，且電流表的示數不變。
6.如下圖的電路中，M、N，是兩個接線柱，準備連接滑動變阻器．
〔1〕當A接M，D接N時，滑片向右移，連入電路的電阻將________；
〔2〕當A接M，C接N時，滑片向左移，連入電路的電阻將________；
〔3〕當A接M，B接N時，滑片向右移，連入電路的電阻將________；
〔4〕當B接M，D接N時，滑片向左移，連入電路的電阻將________．
