初中第1節 電流與電壓和電阻的關系學案

這是一份初中第1節 電流與電壓和電阻的關系學案，文件包含人教版九年級物理第9講電流與電壓和電阻的關系doc、人教版九年級物理第9講電流與電壓和電阻的關系答案版doc等2份學案配套教學資源，其中學案共29頁， 歡迎下載使用。

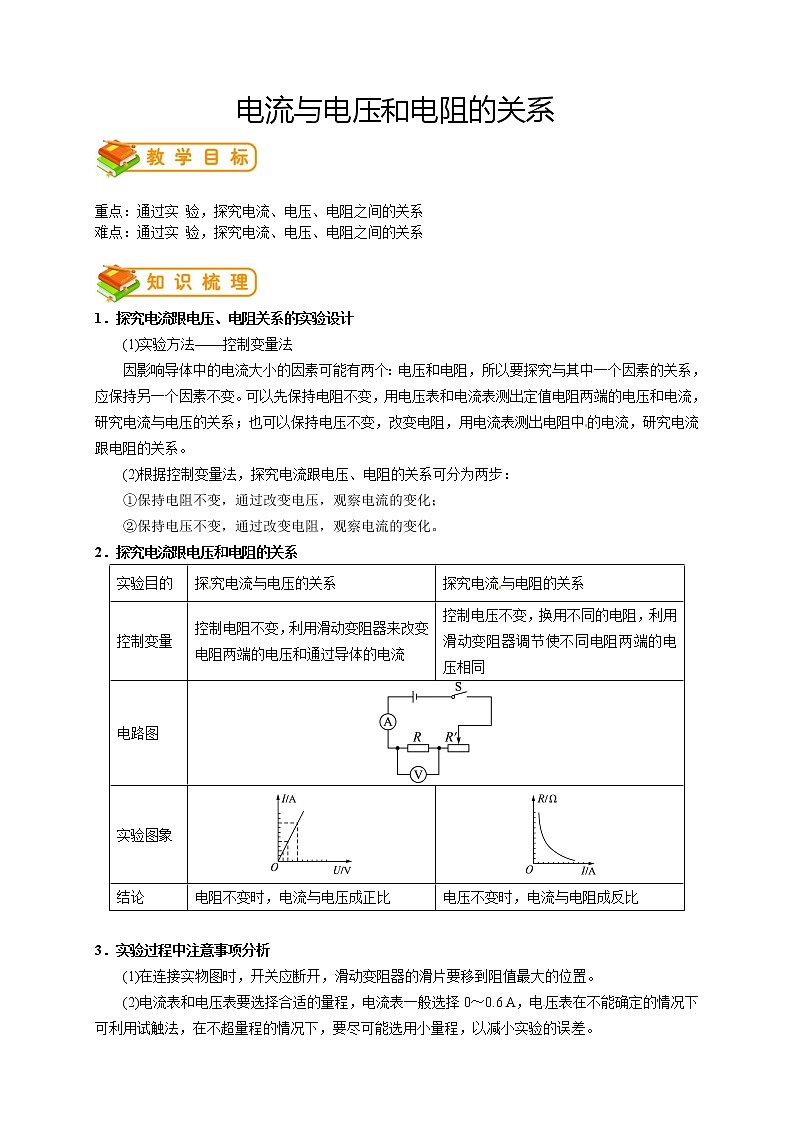

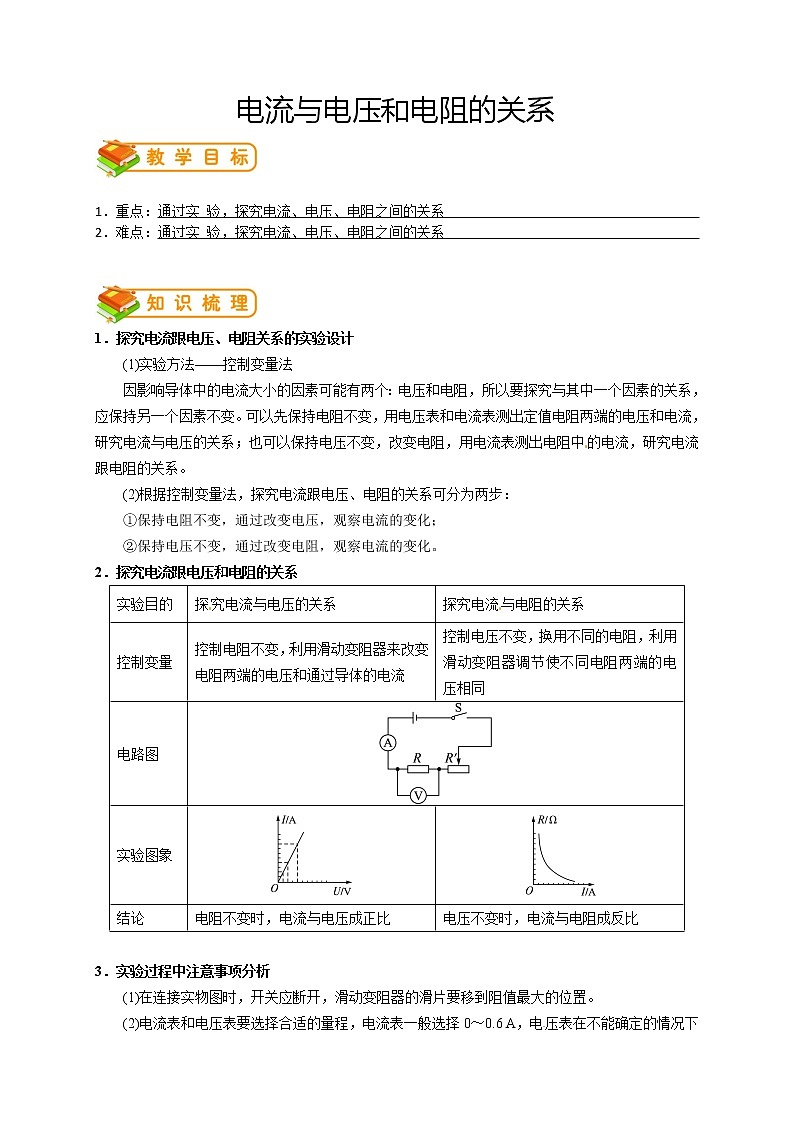

?電流與電壓和電阻的關系


重點：通過實 驗，探究電流、電壓、電阻之間的關系
難點：通過實 驗，探究電流、電壓、電阻之間的關系


1．探究電流跟電壓、電阻關系的實驗設計
(1)實驗方法——控制變量法
因影響導體中的電流大小的因素可能有兩個：電壓和電阻，所以要探究與其中一個因素的關系，應保持另一個因素不變?？梢韵缺３蛛娮璨蛔?，用電壓表和電流表測出定值電阻兩端的電壓和電流，研究電流與電壓的關系；也可以保持電壓不變，改變電阻，用電流表測出電阻中的電流，研究電流跟電阻的關系。
(2)根據控制變量法，探究電流跟電壓、電阻的關系可分為兩步：
①保持電阻不變，通過改變電壓，觀察電流的變化；
②保持電壓不變，通過改變電阻，觀察電流的變化。
2．探究電流跟電壓和電阻的關系
實驗?zāi)康?br /> 探究電流與電壓的關系
探究電流與電阻的關系
控制變量
控制電阻不變，利用滑動變阻器來改變電阻兩端的電壓和通過導體的電流
控制電壓不變，換用不同的電阻，利用滑動變阻器調節使不同電阻兩端的電壓相同
電路圖

實驗圖象


結論
電阻不變時，電流與電壓成正比
電壓不變時，電流與電阻成反比

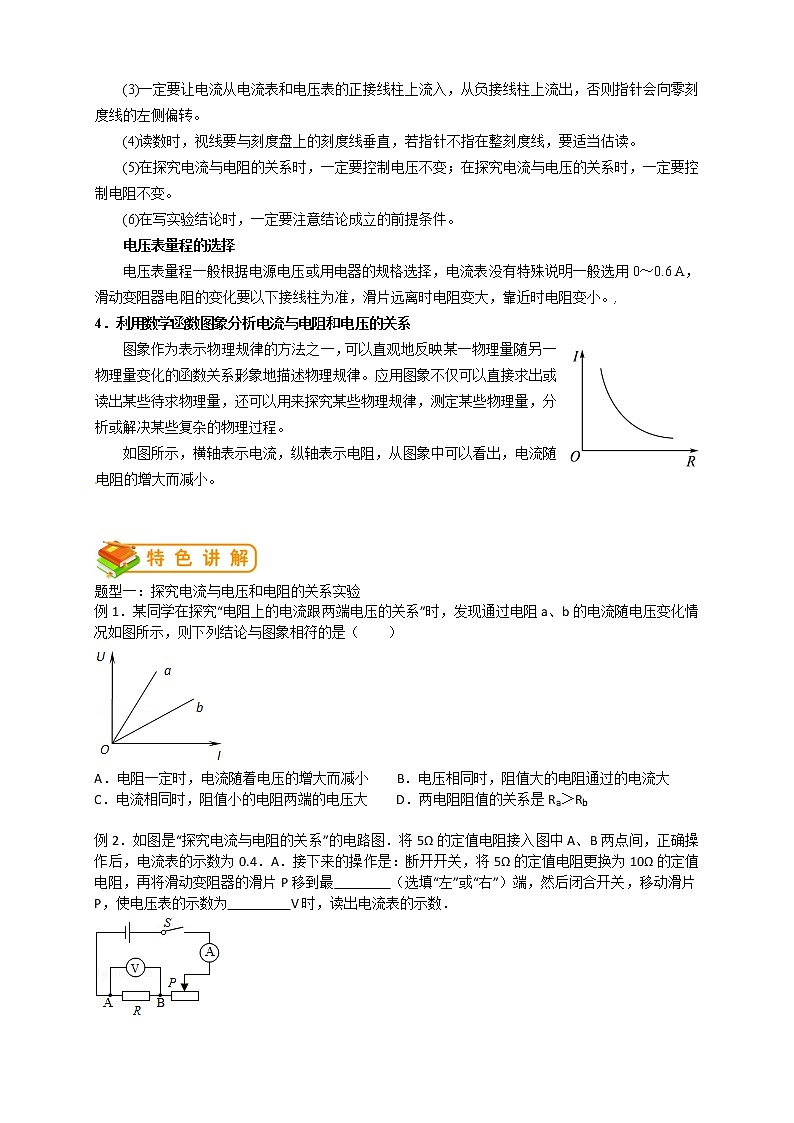

3．實驗過程中注意事項分析
(1)在連接實物圖時，開關應斷開，滑動變阻器的滑片要移到阻值最大的位置。

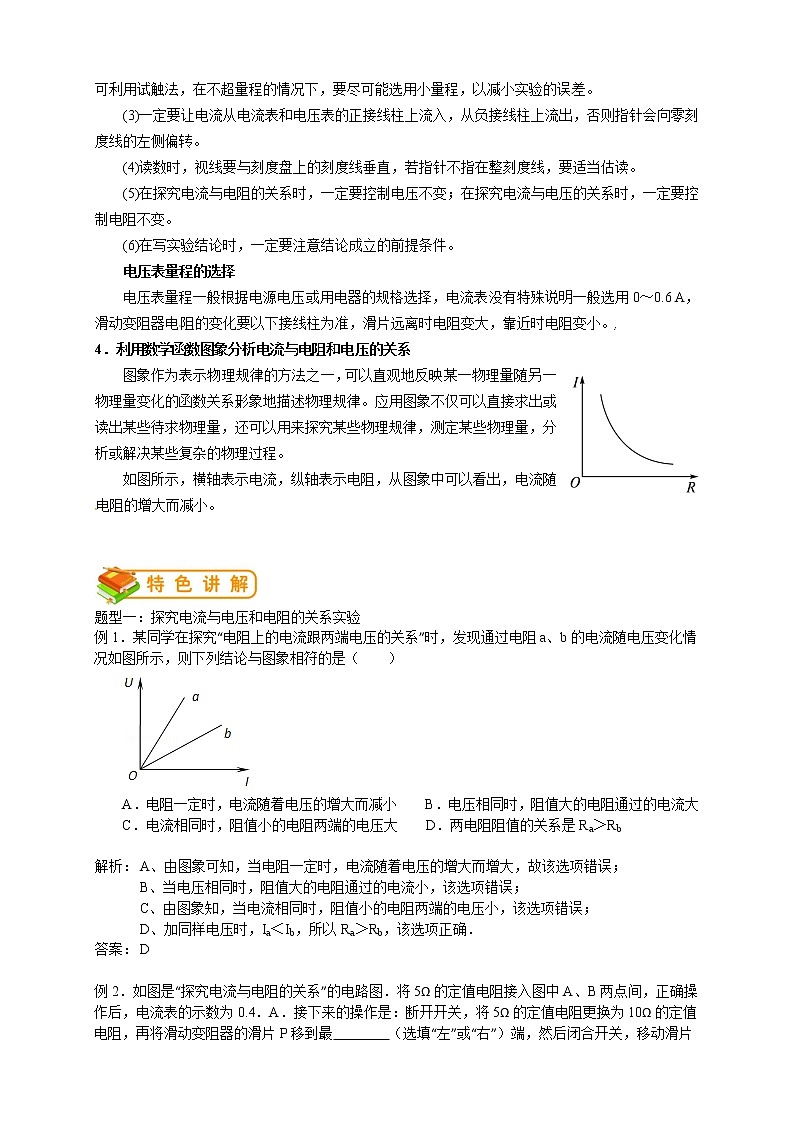

(2)電流表和電壓表要選擇合適的量程，電流表一般選擇0～0.6 A，電壓表在不能確定的情況下可利用試觸法，在不超量程的情況下，要盡可能選用小量程，以減小實驗的誤差。
(3)一定要讓電流從電流表和電壓表的正接線柱上流入，從負接線柱上流出，否則指針會向零刻度線的左側偏轉。
(4)讀數時，視線要與刻度盤上的刻度線垂直，若指針不指在整刻度線，要適當估讀。
(5)在探究電流與電阻的關系時，一定要控制電壓不變；在探究電流與電壓的關系時，一定要控制電阻不變。
(6)在寫實驗結論時，一定要注意結論成立的前提條件。
電壓表量程的選擇
電壓表量程一般根據電源電壓或用電器的規格選擇，電流表沒有特殊說明一般選用0～0.6 A，滑動變阻器電阻的變化要以下接線柱為準，滑片遠離時電阻變大，靠近時電阻變小。,
4．利用數學函數圖象分析電流與電阻和電壓的關系
圖象作為表示物理規律的方法之一，可以直觀地反映某一物理量隨另一物理量變化的函數關系，形象地描述物理規律。應用圖象不僅可以直接求出或讀出某些待求物理量，還可以用來探究某些物理規律，測定某些物理量，分析或解決某些復雜的物理過程。
如圖所示，橫軸表示電流，縱軸表示電阻，從圖象中可以看出，電流隨電阻的增大而減小。



題型一：探究電流與電壓和電阻的關系實驗
例1．某同學在探究“電阻上的電流跟兩端電壓的關系”時，發現通過電阻a、b的電流隨電壓變化情況如圖所示，則下列結論與圖象相符的是（　?。?br />
A．電阻一定時，電流隨著電壓的增大而減小　　B．電壓相同時，阻值大的電阻通過的電流大
C．電流相同時，阻值小的電阻兩端的電壓大　　D．兩電阻阻值的關系是Ra＞Rb

例2．如圖是“探究電流與電阻的關系”的電路圖．將5Ω的定值電阻接入圖中A、B兩點間，正確操作后，電流表的示數為0.4．A．接下來的操作是：斷開開關，將5Ω的定值電阻更換為10Ω的定值電阻，再將滑動變阻器的滑片P移到最　 （選填“左”或“右”）端，然后閉合開關，移動滑片P，使電壓表的示數為　 　V時，讀出電流表的示數．

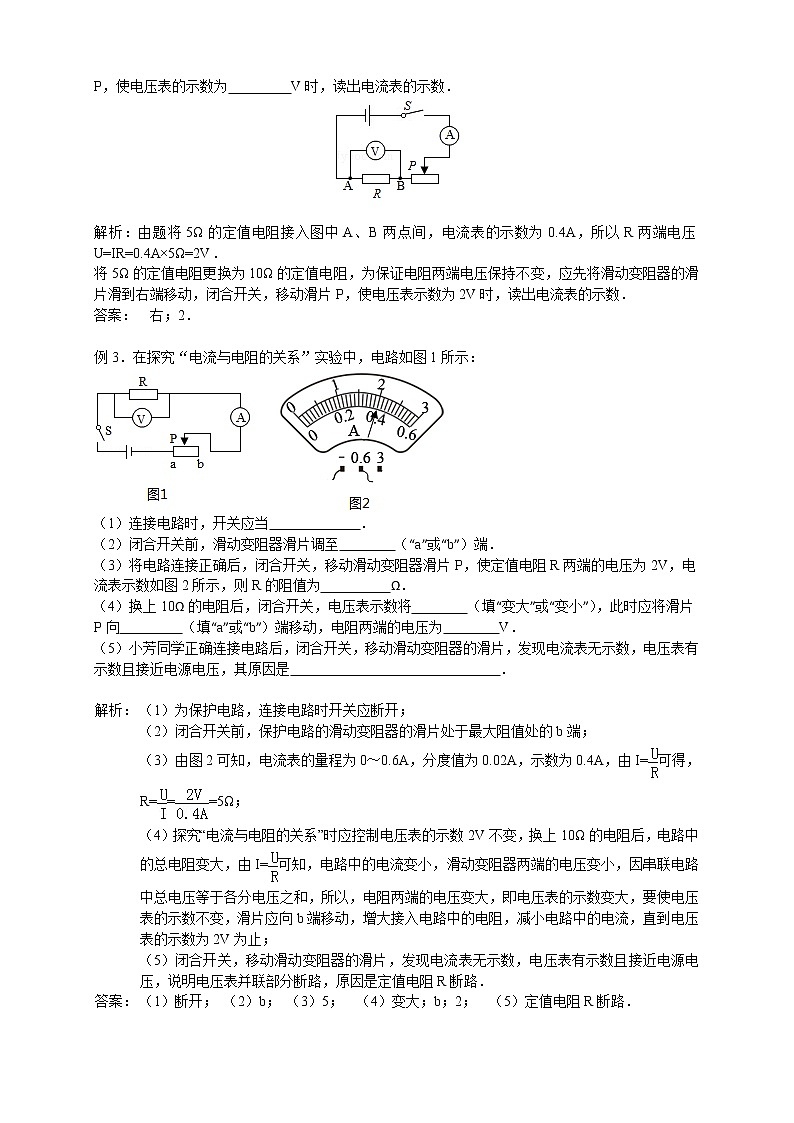

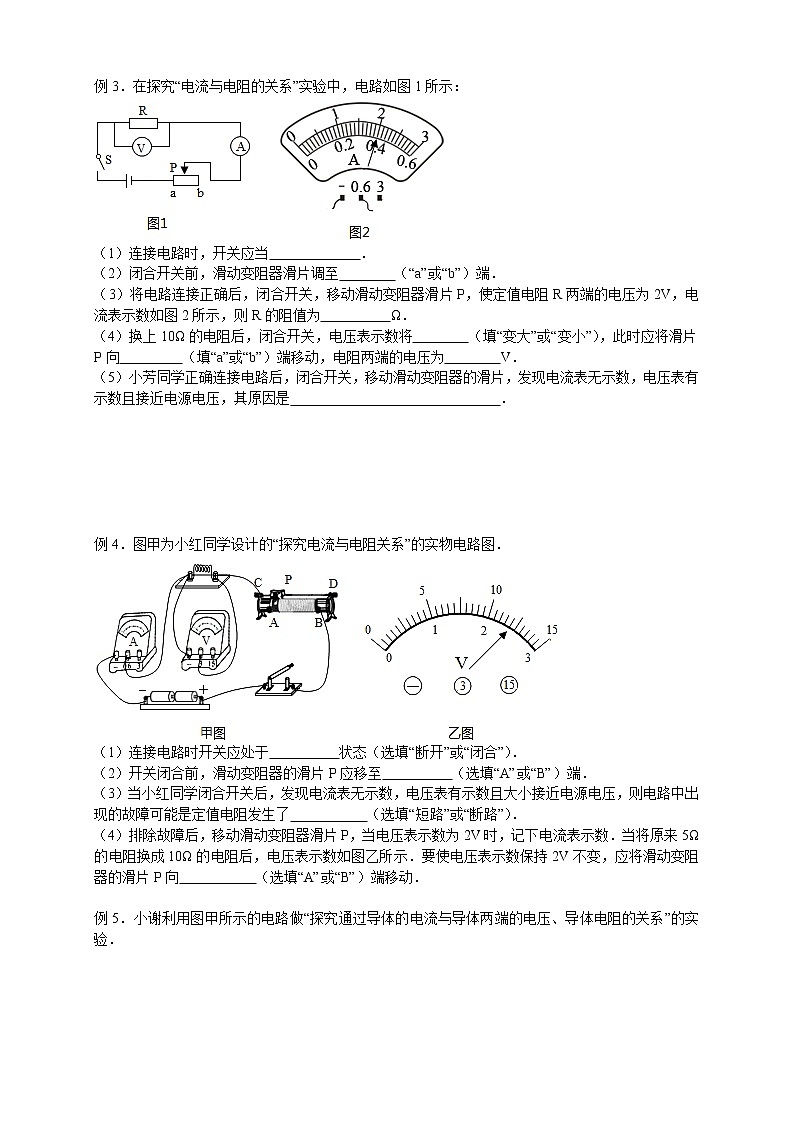

例3．在探究“電流與電阻的關系”實驗中，電路如圖1所示：

（1）連接電路時，開關應當　 ?。?br /> （2）閉合開關前，滑動變阻器滑片調至　 ?。ā癮”或“b”）端．
（3）將電路連接正確后，閉合開關，移動滑動變阻器滑片P，使定值電阻R兩端的電壓為2V，電流表示數如圖2所示，則R的阻值為　 　Ω．
（4）換上10Ω的電阻后，閉合開關，電壓表示數將　 ?。ㄌ睢白兇蟆被颉白冃　保?，此時應將滑片
P向　 （填“a”或“b”）端移動，電阻兩端的電壓為　 　V．
（5）小芳同學正確連接電路后，閉合開關，移動滑動變阻器的滑片，發現電流表無示數，電壓表有示數且接近電源電壓，其原因是　 ?。?br />





例4．圖甲為小紅同學設計的“探究電流與電阻關系”的實物電路圖．

（1）連接電路時開關應處于　 　狀態（選填“斷開”或“閉合”）．
（2）開關閉合前，滑動變阻器的滑片P應移至　 ?。ㄟx填“A”或“B”）端．
（3）當小紅同學閉合開關后，發現電流表無示數，電壓表有示數且大小接近電源電壓，則電路中出現的故障可能是定值電阻發生了　 ?。ㄟx填“短路”或“斷路”）．
（4）排除故障后，移動滑動變阻器滑片P，當電壓表示數為2V時，記下電流表示數．當將原來5Ω的電阻換成10Ω的電阻后，電壓表示數如圖乙所示．要使電壓表示數保持2V不變，應將滑動變阻器的滑片P向　 ?。ㄟx填“A”或“B”）端移動．

例5．小謝利用圖甲所示的電路做“探究通過導體的電流與導體兩端的電壓、導體電阻的關系”的實驗．

（1）圖乙是未連接好的電路，請?jiān)趫D上用筆畫線代替導線連接好電路．
（2）探究電流與電壓的關系，應控制不變的量是　 ?。_關S閉合后，將滑動阻器的滑片P從B端移至A端，電流表和電壓表示數變化關系如圖丙所示．實驗時，電源電壓保持3V不變，當滑片P位于A端時，電流表的示數為　 　A．
（3）探究電流與電阻的關系的實驗過程中，當A、B兩點間的電阻R由5Ω更換為10Ω后，為了探究上述問題，他應該采取的正確操作是 ?。?br /> A．保持滑動變阻器的滑片不動 B．將滑動變阻器的滑片適當向左移動
C．將滑動變阻器的滑片適當向右移動 D．適當增加電池的節數．



基礎演練
1．當用兩節干電池作電源時，小燈泡的亮度比用一節干電池作電源時亮，這說明通過小燈泡的電流跟小燈泡___________的大小有關。
2．如圖17.1-1所示，電源電壓不變，接入阻值不同的電阻絲A和B時，電流表的示數不同，這說明電路中的電流大小跟電路中______的大小有關
圖17.1-1






3．由上面第1題和第2題可知，通過導體的電流的大小跟_________________和______________兩個因素有關；我們?cè)谔骄繉?dǎo)體上的電流跟導體兩端電壓的關系時，需要控制導體的______的不變，改變導體_______________，由此得出在電阻不變的條件下，通過導體的電流跟導體兩端電壓的關系。
4．怎樣方便地改變電路中導體兩端的電壓？你的方法是____________________ ___________________。
5．探究導體上的電流跟導體電阻的關系時，應保持導體________________不變，而改變___________。
6．某同學在探究“電流跟電壓、電阻的關系”時，根據收集到的數據畫出了如圖17.1-3所示的I-R圖
圖17.1-3
像，下列結論與圖像相符的是 （ ）
A．電阻一定時，電流隨著電壓的增大而增大
B．電阻一定時，電壓隨著電流的增大而增大
C．電壓一定時，電流隨著電阻的增大而減小
D．電壓一定時，電阻隨著電流的增大而減小
7．為了探究電流與電壓的關系，小華設計了圖13所示的實驗電路圖．
（1）實驗選用的器材如圖14所示，其中電源為2節干電池，定值電阻為10Ω，滑動變阻器標 “10Ω2A”字樣，則實驗時電壓表應選用的量程為 V，電流表應選用的量程為 A．
圖14
圖13
A
V
R
R'
S

（2）請根據電路圖用筆畫線代替導線，將圖14中的元件連成電路．要求：滑動變阻器的滑片向左移動時，電流表的示數變大．
（3）右表是小華探究電流與電壓關系時記錄的幾組實驗數據，通過對表中數據的分析，可得到的初步結是： ．

實驗次數
1
2
3
4
5
電壓/V
1.0
1.5
2.0
2.5
2.8
電流/A
0.10
0.15
0.20
0.25
0.28
8．小明做“探究電阻上的電流跟兩端電壓的關系”的實驗。
（1）他記錄了有關實驗數據，但還有一空未寫出，請按表中規律，完成表格內容。
電壓U/V
1
2
3
4.5
電流I/A
0.2
0.4
0.6




（2）分析表格中的數據，得到的結論是：電阻一定時，導體中的電流與導體兩端的電壓_________。
9．在探究“電壓一定時，電流跟電阻的關系”的實驗中，設計電路圖如圖17.1-4甲所示。
圖17.1-4








⑴連接電路前，開關必須 。
⑵請請根據圖甲電路圖用筆畫線代替導線將圖乙所示實物連接成完整電路（導線不允許交叉）
⑶連接好電路，閉合開關，發現電流表沒有示數，移動滑動變阻器的滑片，電壓表示數始終接近電源電壓。造成這一現象的原因可能是（ ）
A．電流表壞了 B．滑動變阻器短路
C．電阻處接觸不良 D．電阻短路
⑷排除電路故障進行實驗，多次改變R的阻值，調節滑動變阻器，使電壓示數保持不
變，實驗數據記錄如下表。其中第5次實驗電流表示數如圖丙所示，其讀數為 A。

實驗次數
1
2
3
4
5
電阻R/Ω
5
10
15
20
25
電流V/A
0.6
0.3
0.2
0.15


⑸實驗結論是： 。

10．小剛在“探究通過導體的電流與電壓、電阻的關系”實驗中。
（1）他應采用的實驗方法是 　　 　　　　 　　 　 ；
（2）在研究電壓的變化對電流的影響時，他連接的電路如圖13所示。但電路中有一根導線接錯了，請你用筆在圖中將接錯的導線打上“×”，把正確的接線畫上，并在虛線框內設計出實驗數據記錄的表格；
A
B
C
D
圖13


（3）在研究電阻對電流的影響時，把定值電阻由5Ω換成10Ω，閉合開關后，下一步的操作是：調節滑動變阻器的滑片，保持　　　　　 　　　　　　不變。
（4）如果小亮在實驗中發現電流表、電壓表的讀數都偏大，調節滑動變阻器的滑片時，兩表示數均無變化，適當減小電源電壓后，兩表示數才相應減小。你認為出現這一故障的原因是： 　　　 　 　　　　　　　　　　 。
（5）利用本實驗的器材，你還能進行的實驗有：
① 　　　 　　?。?br /> ② 　 　　。

鞏固提高

1．在探究“電壓一定時，電流與電阻關系”的實驗中，電路如圖17.1-6所示，先在A、B間接入5Ω的定值電阻R，移動滑片P，使電壓表示數為2V，讀出電流表示數。接著取下5Ω的電阻，換上10Ω的定值電阻，不進行其它操作就閉合開關，此時電壓表示數及應進行的操作是 （ ）
A．電壓表示數大于2V，應將滑片P向左滑
B．電壓表示數大于2V，應將滑片P向右滑
C．電壓表示數小于2V，應將滑片P向左滑
圖17.1-7
D．電壓表示數小于2V，應將滑片P向右滑
圖17.1-6






2．在研究“一定電壓下，電流與電阻的關系”時，電路如圖17.1-7所示，電源電壓恒為3V，滑動變阻器上標有“15Ω 1A”字樣。在a、b間先后接入不同阻值的定值電阻，移動滑片P，使電壓表示數為1.5V，讀出電流表的示數。當20Ω的電阻接入a、b間時，電壓表示數始終無法達到1.5V，其原因可能是（ ）
A．滑動變阻器阻值太小 B．電源電壓3V太高
C．20Ω的阻值太小 D．控制的電壓1.5V太高
3．小明和小麗在研究導體中電流與導體兩端電壓的關系時，除了電源（3V）、開關、導線、電流表、電壓表、滑動變阻器外，還有可供選擇的（A）定值電阻；（B）小燈泡。
（1）為了完成研究還應選擇的器材（填序號）　 ??；理由是：　 　。
（2）用筆劃線完成圖17.1-8甲中的實物電路連接（你所選的器材在圖中用接線板代替），并使滑動變阻器接入電路的阻值最大。
圖17.1-8






（3）

小明通過實驗得出了下表（一）中的數據，請讀出圖17.1-8乙中兩表的示數，記在表中最后一列的空格處。
電壓U/V
0.5
1.0
1.5
2.0

電流I/A
0.05
0.1
0.15
0.2

表（一）


（4）小麗通過實驗得出了下表（二）中的數據，并且通過分析實驗數據得出了：“在電阻一定時，導體中的電流隨電壓的增大而減少”的結論。小明觀察并檢查了小麗所連接的電路后，告訴小麗…． 你認為原因可能是　 　 。
電壓U/V
0.5
1.0
1.5
2.0
電流I/A
0.25
0.2
0.15
0.1
表（二）


4．如圖17.1-9所示是“探究通過導體的電流與電壓、電阻的關系”的電路圖，所用實驗器材是：電源（6V）、電流表（0～0.6A）、電壓表（0～3V）、電阻箱（0～999.9Ω）、滑動變阻器（40Ω 2A）、開關、導線若干。
表一：
實驗序號
電壓U/V
電流I/A
1
1.0
0.20
2
1.5
0.30
3
2.0
0.40
表二：
實驗序號
電阻R/Ω
電流I/A
1
5
0.40
2
10
0.20
3
20
0.10
（1）探究電流與電壓的關系時，所測得的幾組電流、電壓值見表1．分析表中數據可知：電阻箱接入電路的阻值為　　Ω；當導體的電阻一定時，通過導體的電流與導體兩端的電壓成　　關系．
（2）探究電流與電阻的關系時，應調節　 　改變接入電路中的阻值，并調節　 　使電壓表的示數保持相同，讀出電流值，所測得幾組數據見表2．分析表中數據可知：電阻箱兩端的電壓為　　V；當導體兩端電壓一定時，通過導體的電流與導體的電阻成　 關系。
（3）就本實驗所用器材，在探究電流與電阻的關系時，若保持電阻箱兩端的電壓為2V，為能完成實驗，電阻箱可接入電路的阻值范圍是　　Ω至　 　Ω（保留一位小數）．
5．在如圖5所示的電路中，開關S閉合后，燈泡L1、L2均正常發光，則下列說法正確的是（ ）
A．L1、L2串聯在電路中 B．L1、L2并聯在電路中
C．甲乙都是電流表 D．甲是電壓表，乙是電流表


圖5 圖6
6．在如圖6所示的電路中電源電壓和燈泡的電阻都不變，當滑片p由中點向右移動時，以下判斷正確的是（ ）
A．電流表和電壓表的示數都增大
B．電流表和電壓表的示數都減小
C．電流表的示數減小，電壓表的示數增大
D．電流表的示數減小，電壓表的示數不變
7．在如圖7所示的電路中，電源電壓保持不變，閉合開關，滑動變阻器滑片向左移動，電表
的示數將 ( )
A．甲表示數變大，乙表示數變大 B．甲表示數不變，乙表示數變小
C．甲表示數不變，乙表示數變大 D．甲表示數變小，乙表示數不變
圖7 圖8
8．如圖8所示，電源電壓不變，開關S閉合時，電表的示數變化情況是 ( )
A．電流表、電壓表示數均變大 B．電流表、電壓表示數均變小
C．電壓表示數變大，電流表示數變小 D．電壓表示數變小，電流表示數變大

1．某同學在探究通過導體的電流與其電壓的關系時，將記錄的實驗數據通過整理作出了如圖17.1-5所示的圖像，根據圖像分析，下列說法錯誤的是 （ ）
A．通過導體a的電流與其兩端電壓成正比
B．導體a的電阻大于b的電阻
C．當導體b兩端電壓是1V時，通過b導體中的電流為0．1A
D．將a、b兩導體串聯接在電壓為3V的電源上時，通過導體的電流為0．2A
2．王華和小芳用圖14所示電路分別進行“探究電流與電壓、電阻的關系”實驗。王華在連接好電路閉合開關后，發現電流表的指針偏轉到了表盤最大刻度線右側沒有刻度的地方。而小芳在連接好電路閉合開關后，卻發現電壓表的指針偏轉到了表盤零刻度線左側沒有刻度的地方。

（1）王華的電流表出現異?，F(xiàn)象的原因是：______________________________________；
改正方法是：____________________________________________________。
（2）小芳的電壓表出現異常現象的原因是：______________________________________；
改正方法是：____________________________________________________。
（3）王華在解決了電流表的異常后，將滑片移到某位置，觀察到電壓表、電流表的示數如圖15所示，則他測出R的阻值為______________Ω。
3．（2006年蕪湖市）在 “探究歐姆定律”的實驗中，某小組準備研究電阻不變時，電流隨電壓變化的規律．
(1)請用筆畫線代替導線，將圖12中的電路元件連接成實驗電路．(連線不得交叉)
(2)按照你連接的電路，閉合電路前應將變阻器的滑片移到最 (選填“左”或“右”)端．
(3)請?jiān)敿?xì)敘述接下來的主要操作過程：

。



4．劉華同學按圖甲所示的電路研究“電流與電壓、電阻的關系”（圖中電源電壓為3.0V，滑動變阻器R′的最大阻值為20Ω）。
（1）實驗時他先將電阻箱的阻值跳到R1，多次變動滑動變阻器R′的滑片位置，記錄相應的電流、電壓值，并根據多組實驗數據在坐標紙上描點、連線，得到圖乙中的圖線1；后將電阻箱的阻值調到R2，重復上述實驗過程，得到圖乙中的圖線2，從圖線可以得出
R1：R2=
（2）由圖線1和圖線2能概括出的結論是：
A．
B．
（3）張莉同學模仿劉華的實驗電路重做這個實驗時，出現了這樣的現象：當他將電阻箱調到某一阻值時，合上開關，電流表和電壓表的示數分別為0.1A和1.0V，以后無論怎樣移動滑動變阻器的滑片P，兩表的示數始終不變，你認為問題可能出現在哪里？
5．小明和小剛利用如圖所示的電路來探究電流與電壓、電阻的關系。當他們接入R1＝5Ω的定值時，得到的實驗數據如表一所示；當他們接入R2＝10Ω的定值電阻時，得到的實驗數據如表二所示。
實驗次數
1
2
3
電壓(V)
2
4
6
電流(A)
0.2
0.4
0.6

表一（R＝5Ω） 表二（R＝10Ω）
實驗次數
1
2
3
電壓(V)
2
4
6
電流(A)
0.4
0.8
1.2





（1）實驗中，滑動變阻器所起的主要作用是_____________________________________；
（2）分析表一和表二的數據得出的結論是：
a.___________________________________________________________________________；
b.___________________________________________________________________________。
6．某校興趣小組同學想探究“一段電路中的電流跟電阻的關系”，設計了如下圖甲所示的電路圖。

（1）根據該興趣小組設計的圖甲電路圖，把圖乙的實物圖連接完整。
（2）通過實驗，該興趣小組測得4組數據，如下表所示：其中第4次實驗時電流表的指針位置如圖丙所示，請把測得的電流數值填入表格中。
（3）在此探究實驗過程中，當E、F兩點間的電阻由4Ω更換為5Ω后，為了探究上述問題，你認為應該采取的操作是 。
A．閉合開關，讀出電流表的讀數 B．閉合開關，將變阻器的滑片適當向左移
C．改變電壓表、電流表的量程 D．閉合開關，將變阻器的滑片適當向右移
（4）從該實驗中你可得出什么結論? 。（用文字表述）


_________________________________________________________________________________
_________________________________________________________________________________

1． 通過實驗探究發現：在　　　　　　　　　　一定的情況下，通過導體的電流跟這段導體兩端的電壓成　　　　　　　　　　比；在____________一定的情況下，通過導體的電流跟這段導體的電阻成___________比。
2．在某電阻的兩端加6 V的電壓時，通過它的電流是0.3 A；若使通過它的電流是0.1 A，應在這個電阻的兩端加___________V的電壓。
圖1
3． 如圖1所示是研究電流與電壓、電阻的關系的電路圖，實驗分“保持電阻不變”和“保持電壓不變”兩步進行。在“保持電阻不變”這一步實驗時應（ ）
A．保持R2滑片的位置不動
B．保持R2兩端的電壓不變
C．保持R1不變，調節R2滑片到不同的適當位置
D．保持電路中電流不變
4．分別將U1=4V、U2=6V兩個不同的電壓加在某段導體的兩端，則兩次通過該導體的電流之比為（ ）
A．3:2 B．2:3
C．1:1 D．1:2
5．在研究電流跟電壓、電阻的關系實驗中，當研究電流與電阻的關系時，應該 ( )
A．調節滑動變阻器，使電路中的電流保持不變
B．調節滑動變阻器，使不同的定值電阻R兩端的電壓保持不變
C．使電阻R兩端電壓成倍數變化
D．每次測量時都要使電路中的電流成倍數變化
6．一個用電器兩端的電壓增大到原來的2倍，則通過該用電器的電流 （ ）
A．增大到原來的4倍 B．增大到原來的2倍
C．減小到原來的1/4 D．減小到原來的1/2
7．用下圖2的實驗裝置來研究電流跟電壓的關系。
（1）用鉛筆代替導線連接圖7-2實物圖（測導線AB電阻時）。
（2）用導線AB和用導線CD的實驗記錄分別如表1和表2：
電壓(V)
2
4
6
電流強度(A)
0.2
0.4
0.6
表一： 表二
電壓(V)
2
4
6
電流強度(A
0.4
0.8
1.2
圖2
A
B
C
D









從以上實驗數據中可以發現：同一導體中電流與 ；在相同電壓下，通過導線AB和CD的電流不同，說明不同的導體對電流的 是不同的，且通過導體的電流跟該導體的電阻 。
8．小強同學觀察到一些電學現象：小燈泡兩端的電壓越大，通過燈絲的電流越大，燈泡越亮；電源電壓一定時，電路中的電阻增大，電路中的電流就變小……。小強猜想：通過導體中的電流的大小與導體兩端的電壓和導體的電阻有關。請你幫助小強完成這個探究實驗：
（1）選擇的器材：電源、開關、三個阻值不同的電阻（5Ω、10Ω、20Ω），導線若干，電流表及電壓表各一塊，還需要______________________。
（2）請畫出電路圖并按電路圖將圖3中的各元件連接起來；





圖3


（3）測量的步驟及數據：①按電路圖連接電路。②首先把10Ω的電阻連入電路，滑動滑動變阻器的滑片，改變R1兩端的電壓，測得三組數據如表一所示；③分別把三個阻值不同的電阻連入電路，調節滑動變阻器的滑片，始終保持每個電阻連端的電壓為2 V，測得三組數據如表二所示。
表一：電阻R1=10 Ω 表二：電壓U=2 V
電壓（V）
1
2
3
電流（A）
0.1
0.2
0.3

電阻（Ω）
5
10
20
電流（A）
0.4
0.2
0.1



（4）分析與結論： 分析表一得出的結論是：__________ ___ ____ ；
分析表二得出的結論是：______________________ 。
（5）這種研究問題的方法是_________________法。
