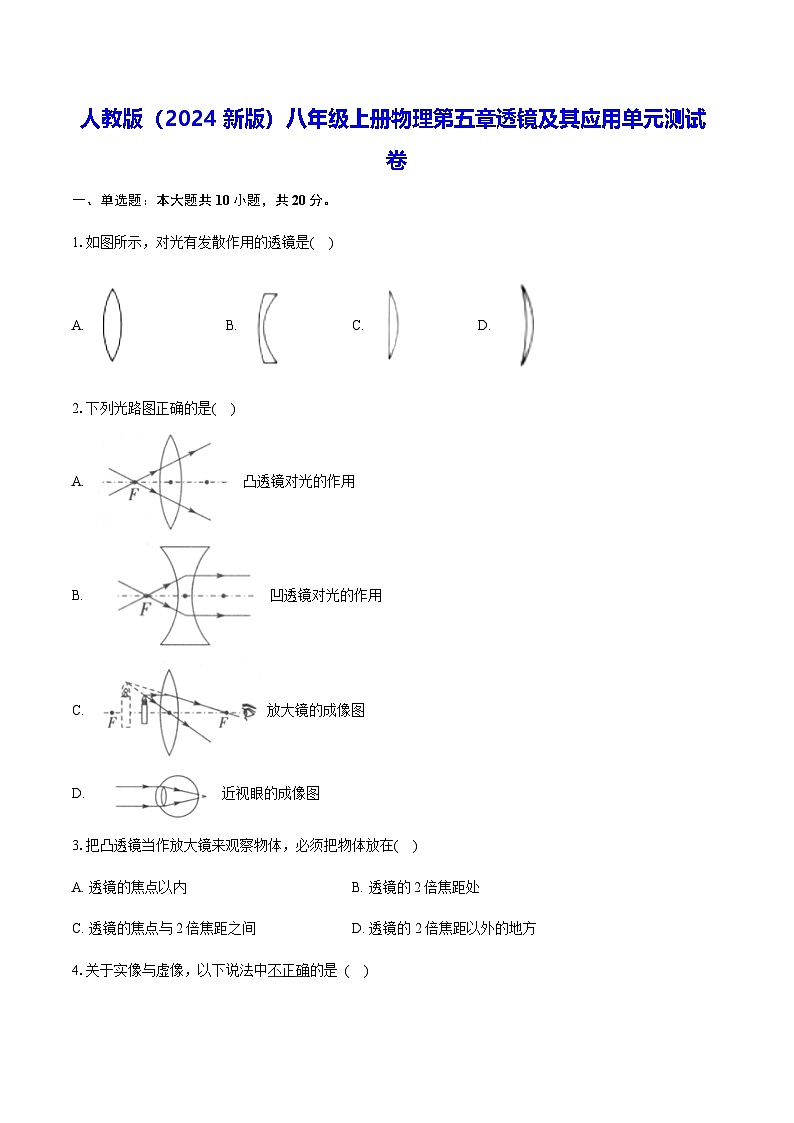

初中物理第五章 透鏡及其應用單元測試練習

這是一份初中物理第五章 透鏡及其應用單元測試練習，共17頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題等內容，歡迎下載使用。
1.如圖所示，對光有發散作用的透鏡是( )
A. B. C. D.
2.下列光路圖正確的是( )
A. 凸透鏡對光的作用
B. 凹透鏡對光的作用
C. 放大鏡的成像圖
D. 近視眼的成像圖
3.把凸透鏡當作放大鏡來觀察物體，必須把物體放在( )
A. 透鏡的焦點以內B. 透鏡的2倍焦距處
C. 透鏡的焦點與2倍焦距之間D. 透鏡的2倍焦距以外的地方

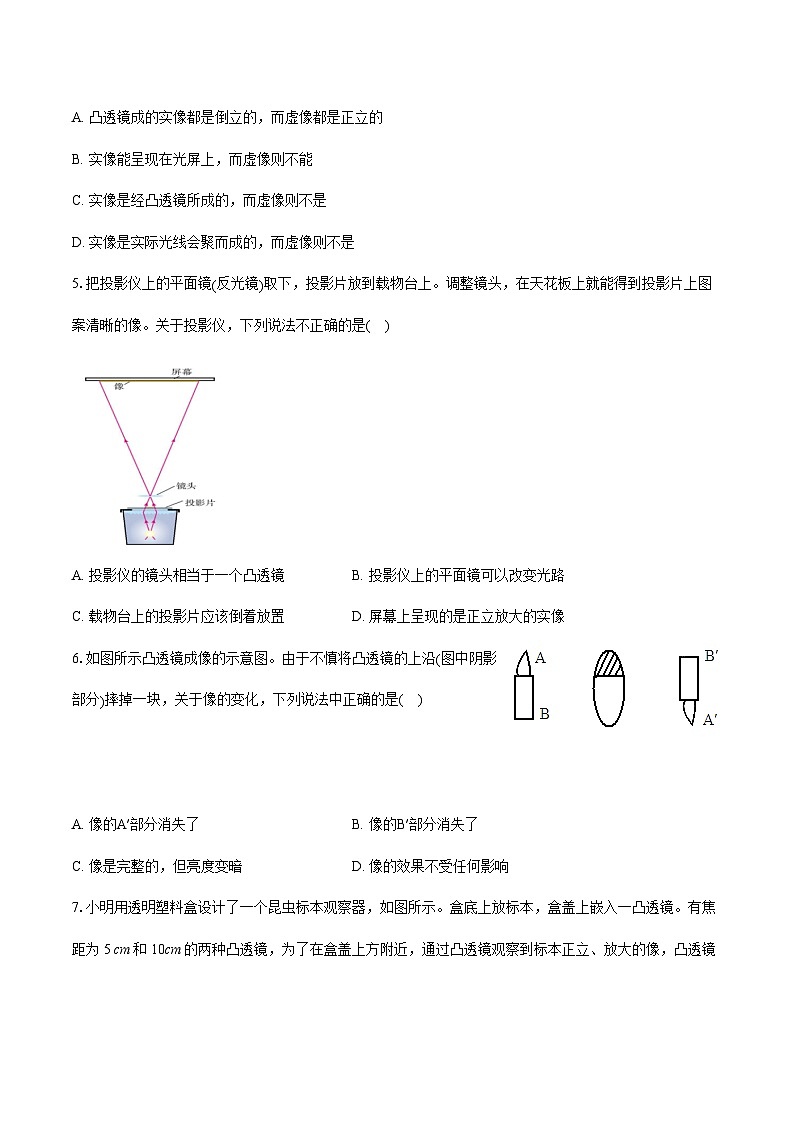

4.關于實像與虛像，以下說法中不正確的是 ( )
A. 凸透鏡成的實像都是倒立的，而虛像都是正立的
B. 實像能呈現在光屏上，而虛像則不能
C. 實像是經凸透鏡所成的，而虛像則不是
D. 實像是實際光線會聚而成的，而虛像則不是
5.把投影儀上的平面鏡(反光鏡)取下，投影片放到載物臺上。調整鏡頭，在天花板上就能得到投影片上圖案清晰的像。關于投影儀，下列說法不正確的是( )
A. 投影儀的鏡頭相當于一個凸透鏡B. 投影儀上的平面鏡可以改變光路
C. 載物臺上的投影片應該倒著放置D. 屏幕上呈現的是正立放大的實像
6.如圖所示凸透鏡成像的示意圖。由于不慎將凸透鏡的上沿(圖中陰影部分)摔掉一塊，關于像的變化，下列說法中正確的是( )
A. 像的A′部分消失了B. 像的B′部分消失了
C. 像是完整的，但亮度變暗D. 像的效果不受任何影響

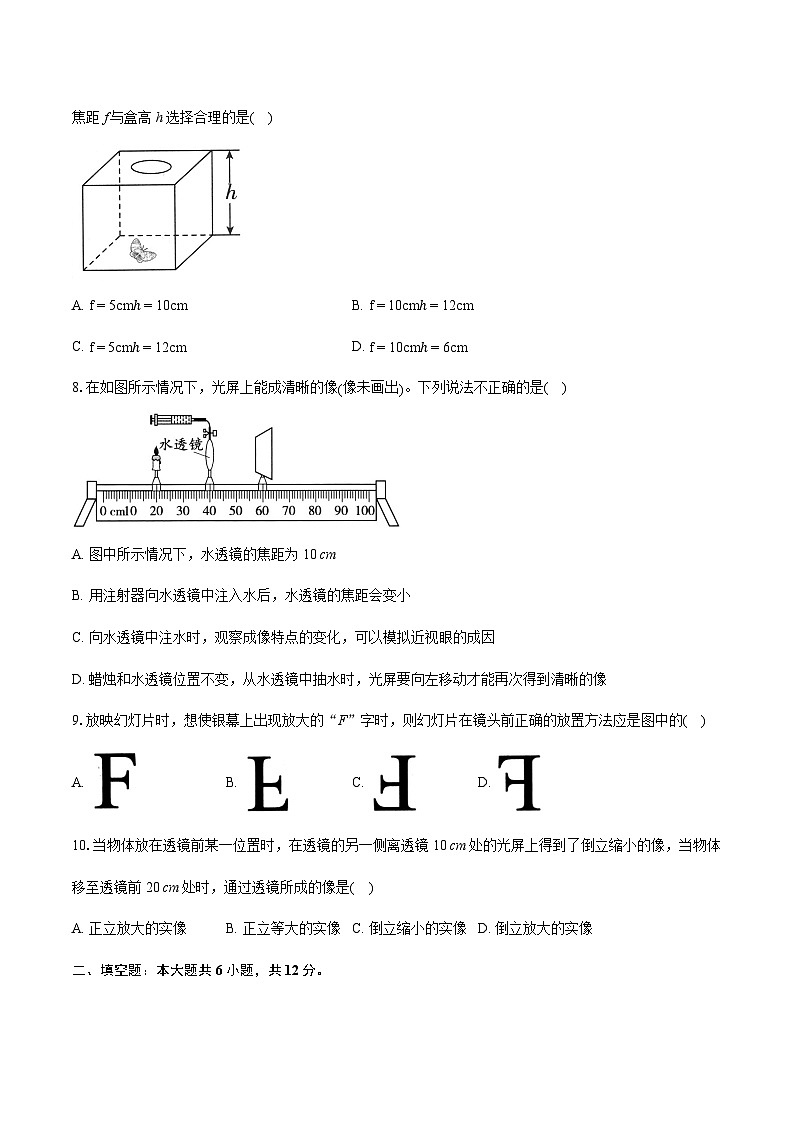

7.小明用透明塑料盒設計了一個昆蟲標本觀察器，如圖所示。盒底上放標本，盒蓋上嵌入一凸透鏡。有焦距為5 cm和10cm的兩種凸透鏡，為了在盒蓋上方附近，通過凸透鏡觀察到標本正立、放大的像，凸透鏡焦距 f與盒高h(yuǎn)選擇合理的是( )
A. f=5cm?=10cmB. f=10cm?=12cm
C. f=5cm?=12cmD. f=10cm?=6cm
8.在如圖所示情況下，光屏上能成清晰的像(像未畫出)。下列說法不正確的是( )
A. 圖中所示情況下，水透鏡的焦距為10 cm
B. 用注射器向水透鏡中注入水后，水透鏡的焦距會變小
C. 向水透鏡中注水時，觀察成像特點的變化，可以模擬近視眼的成因
D. 蠟燭和水透鏡位置不變，從水透鏡中抽水時，光屏要向左移動才能再次得到清晰的像
9.放映幻燈片時，想使銀幕上出現放大的“F”字時，則幻燈片在鏡頭前正確的放置方法應是圖中的( )
A. B. C. D.
10.當物體放在透鏡前某一位置時，在透鏡的另一側離透鏡10 cm處的光屏上得到了倒立縮小的像，當物體移至透鏡前20 cm處時，通過透鏡所成的像是( )
A. 正立放大的實像B. 正立等大的實像C. 倒立縮小的實像D. 倒立放大的實像
二、填空題：本大題共6小題，共12分。
11.晴朗的夏日中午，往樹或花的葉子上澆水，常常會把葉子燒焦，其原因是：這時葉面上的水珠相當于______鏡，它對光具有______作用，使葉子的溫度升高，而將葉子燒焦。
12.下圖為光射入某人眼睛的示意圖。由此可以判斷：此人所屬視力類型為__________(選填“近視”或“遠視”)眼，應佩戴__________(選填“凸”或“凹”)透鏡制成的眼鏡進行矯正。
13.如圖所示是天文愛好者使用的一架望遠鏡的結構圖，遠處的物體經過物鏡成一個倒立、__________的實像，此像落在目鏡__________的位置，目鏡的作用是把這個像放大。
14.顯微鏡的成像原理：來自被觀察物體的光經過物鏡后成一個________(選填“放大”或“縮小”)的________(選填“虛”或“實”)像，道理就像投影儀的鏡頭成像一樣，目鏡的作用則像一個普通的________。
15.如圖所示，白紙上畫了兩個箭頭(圖甲)，用玻璃杯裝半杯水放在白紙前(圖乙)。人眼觀察到位于下方的箭頭發生了變化，那是因為玻璃杯下半部相當于一個___________，使下方箭頭成縮小的______(選填“實”或“虛”)像，這種成像原理在生活中應用的實例有______(寫一種)。
16.一幅如圖甲所示的漫畫立在桌面上。小霞把一個裝水的玻璃杯放在漫畫前，驚奇地發現透過水杯看到漫畫中的老鼠變“胖”了，還掉頭奔向貓，如圖乙所示。小霞觀察分析裝水的圓柱形玻璃杯橫切面中間厚、邊緣薄，起到________(選填“平面鏡”“凸透鏡”或“凹透鏡”)的作用，使圖片橫向放大、顛倒，透過水杯看到的是老鼠的________(選填“實”或“虛”)像，此時老鼠到玻璃杯的距離滿足________(選填“fu>f，成倒立、放大的實像的原理工作的，所以屏幕上的像是放大、倒立的實像，故D錯誤，符合題意。
6.【答案】C
【解析】解：
物體上每一點發出無數光線，即這些光線一部分通過凸透鏡的上部成像在光屏上，也有一部分通過凸透鏡的下部成像在光屏上，所以凸透鏡的上部摔掉一塊時，只是去掉了該點發出的光線的一部分，通過凸透鏡下部的那部分光線仍能成像在光屏上，所以成像的性質不變(即像是完整的)，由于通過的光在減少，所以像的亮度變暗。
故選：C。
要解決此題需要掌握凸透鏡成像的成因。凸透鏡成像屬于光的折射現象，物體發出的光線經凸透鏡折射后，會聚在凸透鏡另一側的光屏上，形成物體的實像；
如果凸透鏡的口徑大，透過的光多，像就亮；由于不慎將透鏡的上沿摔掉一塊，口徑小，透過的光少，像就暗。
解答此題時，很容易出現這樣的錯誤答案，由于將凸透鏡上部碰掉一塊，上面的光線不能通過，故像缺少上半部分。有的同學考慮的更仔細，凸透鏡成的是倒立的實像，所以應該是缺少下部分。出現這種錯誤的原因是對其成像的具體過程不清楚造成的，如果掌握了物體的成像光路圖，此題就容易解決了。
7.【答案】D
【解析】解：為了在盒蓋上方附近，通過凸透鏡觀察到標本正立、放大的像，物距應小于焦距，則只有D符合題意。
故選：D。
把小的物體放大便于觀察，就是放大鏡，放大鏡實際上是一個凸透鏡，物體放在凸透鏡的一倍焦距以內，成正立、放大的虛像。
此題主要凸透鏡成像的三種情況和應用，針對本類型的習題，首先明確是照相機、還是投影儀、還是放大鏡，然后根據物距和焦距的關系進行判斷。
8.【答案】D
【解析】【分析】
本題首先確定凸透鏡的焦距，然后根據凸透鏡成像的幾種情況進行判斷，要熟練掌握成像特點與物距、像距之間的關系及其應用。
(1)當物距等于凸透鏡的2倍焦距時，成倒立、等大的實像；
(2)(4)注射器注入水后，凸透鏡的焦距會變小，會聚能力變強；
(3)近視眼的成因是像呈現在視網膜的前方。
【解答】
A.由圖可知，此時的物距等于像距，即u=v=20.0cm，成倒立、等大的實像，則u=2f，故f=10.0cm，故A正確；
B.用注射器向水透鏡中注入水后，凸透鏡的凸度發生了變化，焦距會變小，故B正確；
C.近視眼的成因是晶狀體的會聚能力變強，像呈現在視網膜的前方，故向水透鏡中注水，可以模擬近視眼的成因，故C正確；
D.蠟燭和凸透鏡位置不變、從水透鏡中抽水，凸透鏡焦距變大，會聚能力變?nèi)?，像成在了光屏的后面，光屏要向右移動才能再次得到清晰的像，故D不正確。
9.【答案】C
【解析】【分析】首先要明確幻燈機的制成原理，然后根據其原理確定幻燈片的放置方法。
明確凸透鏡成像中倒立的包括：上下顛倒、左右相反兩方面的含義是解決此題的關鍵。
【解答】
幻燈機是利用凸透鏡成像的原理制成的，當物體在凸透鏡的一倍焦距和二倍焦距之間時，物體成倒立放大的實像；
此時的倒立不僅包括上下顛倒，也包括左右相反；由此可知為了使像呈現F字樣，因此要按照B選擇項的方法去放置幻燈片。
故選C。
10.【答案】C
【解析】【分析】本題考查凸透鏡成像的規律，難度較小。(1)當u>2f時，光屏上呈現倒立、縮小的實像，2f>v>f。(2)當2f>u>f時，光屏上呈現倒立、放大的實像，v>2f。
【解答】當物體放在透鏡前某一位置時，在透鏡的另一側離透鏡10cm處的光屏上得到了倒立縮小的像，所以f
