物理八年級上冊（2024）第五章 透鏡及其應用綜合訓練題

這是一份物理八年級上冊（2024）第五章 透鏡及其應用綜合訓練題，共19頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。
一、選擇題（每小題3分，共30分,每小題給出的四個選項中，只有一項最符合題意）
1．以下鏡片屬于凹透鏡的是（ ）
A. B. C. D.
2．如圖所示是光線通過透鏡（圖中未畫出）的情形，其中所用透鏡是凸透鏡的是（ ）
A. B.
C. D.
3．以下關于平面鏡和凸透鏡成像的說法,正確的是（ ）
A. 比平面鏡大的物體不能在平面鏡中成完整的像
B. 看到物體成的虛像時,沒有光射入我們的眼睛；成實像時,才有光射入我們的眼睛
C. 物體離平面鏡距離變化時,所成像的大小不變；物體離凸透鏡越近,所成的像一定越大
D. 用相機拍集體照時發現兩側同學沒有進入取景框內，攝影師應向后退并將照相機鏡頭往回縮

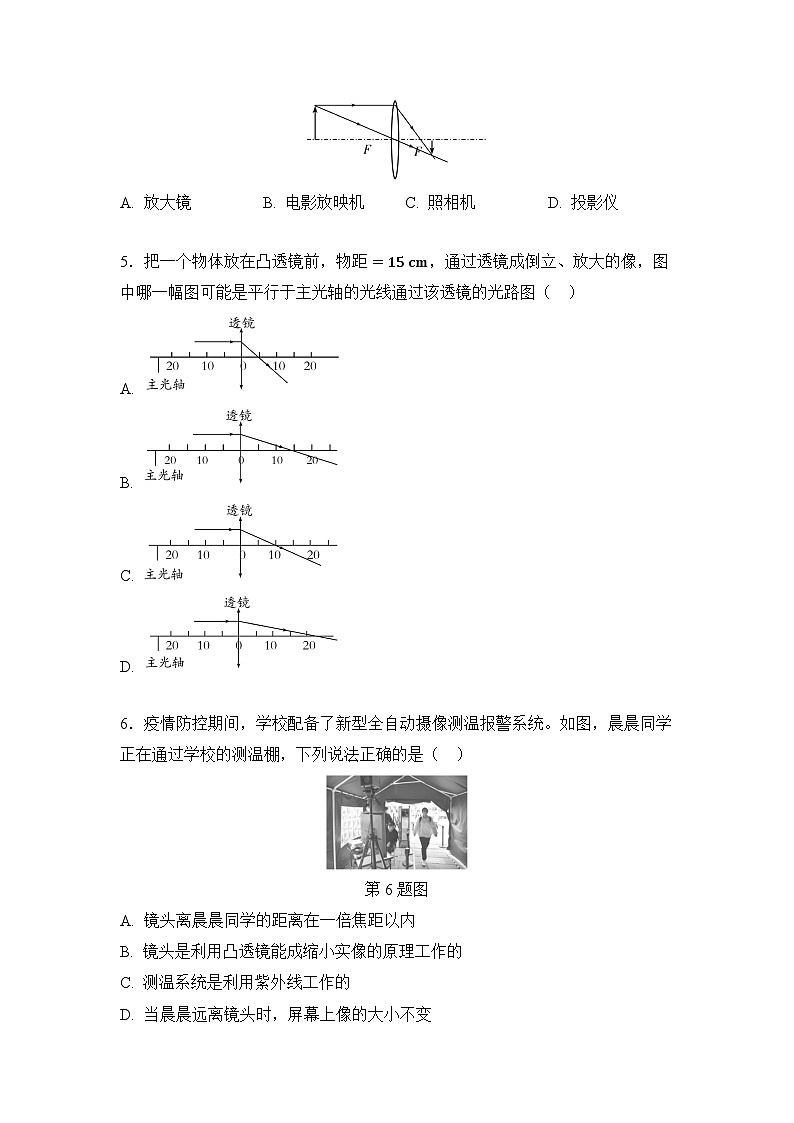

4．如圖所示，通過畫光路圖可確定蠟燭所成的像。下列器材的成像原理與這個光路圖相當?shù)氖牵? ）
A. 放大鏡B. 電影放映機C. 照相機D. 投影儀
5．把一個物體放在凸透鏡前，物距=15 cm，通過透鏡成倒立、放大的像，圖中哪一幅圖可能是平行于主光軸的光線通過該透鏡的光路圖（ ）
A.
B.
C.
D.
6．疫情防控期間，學校配備了新型全自動攝像測溫報警系統。如圖，晨晨同學正在通過學校的測溫棚，下列說法正確的是（ ）
第6題圖
A. 鏡頭離晨晨同學的距離在一倍焦距以內
B. 鏡頭是利用凸透鏡能成縮小實像的原理工作的
C. 測溫系統是利用紫外線工作的
D. 當晨晨遠離鏡頭時，屏幕上像的大小不變

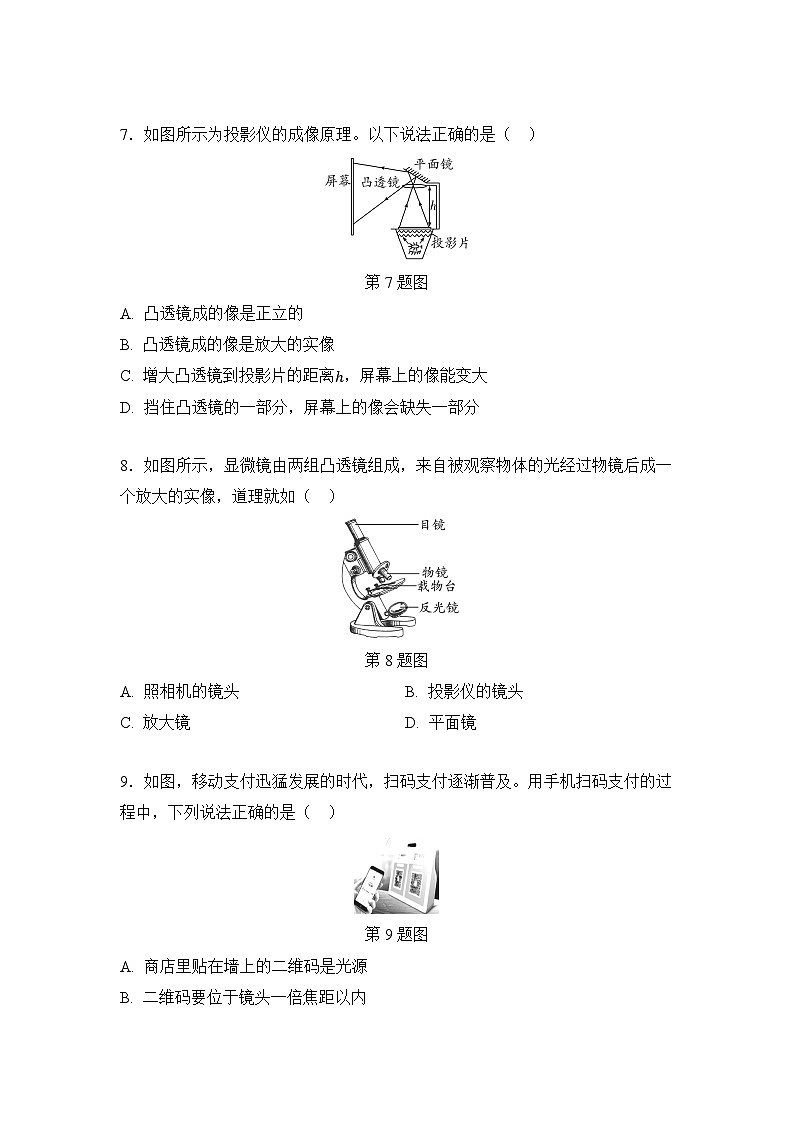

7．如圖所示為投影儀的成像原理。以下說法正確的是（ ）
第7題圖
A. 凸透鏡成的像是正立的
B. 凸透鏡成的像是放大的實像
C. 增大凸透鏡到投影片的距離?，屏幕上的像能變大
D. 擋住凸透鏡的一部分，屏幕上的像會缺失一部分
8．如圖所示，顯微鏡由兩組凸透鏡組成，來自被觀察物體的光經過物鏡后成一個放大的實像，道理就如（ ）
第8題圖
A. 照相機的鏡頭B. 投影儀的鏡頭
C. 放大鏡D. 平面鏡
9．如圖，移動支付迅猛發展的時代，掃碼支付逐漸普及。用手機掃碼支付的過程中，下列說法正確的是（ ）
第9題圖
A. 商店里貼在墻上的二維碼是光源
B. 二維碼要位于鏡頭一倍焦距以內
C. 二維碼通過鏡頭成倒立、縮小實像
D. 手機遠離二維碼時，所成的像會變大
10．在探究凸透鏡成像規律的實驗中，凸透鏡的焦距是10 cm，蠟燭、透鏡、光屏位置如圖所示。下列說法正確的是（ ）
A. a為物距
B. b為焦距
C. 若向右移動蠟燭，該凸透鏡的焦距變大
D. 若蠟燭、透鏡不動，僅移動光屏，燭焰始終不可能在光屏上成像
二、非選擇題（本大題共8小題，共60分）
11．
（1） （3分）畫出圖中兩條入射光線經凸透鏡后的光線。
（2） （3分）畫出光線ab和Oc通過透鏡前后的完整光路。
12．（每圖2分，每空1分，共6分）如圖所示，物體MN放在凸透鏡前，0 cm處為凸透鏡的光心。
（1） 畫出光線a經過凸透鏡后的光路圖；
（2） 畫出光線b經過凸透鏡后的光路圖；
（3） 物體MN經凸透鏡成的像M'N'相對于物體是____（選填“放大”“等大”或“縮小”）、____（選填“正立”或“倒立”）的。
13．（每圖2分，每空1分，共5分）如圖為某種光學儀器內部部分光路圖。物鏡是凸透鏡，F(xiàn)為物鏡焦點，物體M點發出兩條光線，一條光線a經光心O，另一條光線b是經物鏡折射后平行于主光軸的光線。
（1） 在圖中畫出光線a經物鏡后的光線、光線b經物鏡前的光線；
（2） 目鏡是__（選填“凹”或“凸”）透鏡。
（3） 物體M經物鏡所成的像相對于物體M是____（選填“倒立”或“正立”）、____（選填“放大”“等大”或“縮小”）的像。
14．（每圖2分，每空2分，共10分）
（1） 如圖所示，來自于物體MN的三束光線a、b、c，其中a、b平行于主光軸，O是透鏡的光心，a經過透鏡后的光線過主光軸的一點。
① 在圖中畫出b、c經透鏡后的光線。
② MN經透鏡所成像的性質是____________________（選填“倒立、縮小的實像”“倒立、放大的實像”或“正立、放大的虛像”），與________（選填“照相機”“投影儀”或“放大鏡”）原理相同。
③ 若透鏡不動，物體MN向遠離透鏡方向移動3 cm，則a經過透鏡后的光線過主光軸的點____（選填“向左移動”“向右移動”或“不動”）。
（2） 下列選項是利用太陽光測凸透鏡焦距的方法，其中操作最合理的是______。
15．（每空2分，每圖2分，共8分）顯微鏡主要由物鏡和目鏡兩組透鏡組成，被觀察的細微物體先在物鏡中成一個像，這個像就相當于目鏡中的物體，然后它在目鏡中再次成像。如圖，F(xiàn)1為物鏡的焦點，F(xiàn)2為目鏡的焦點，圖中已畫出物體AB在物鏡中所成像A'B'的光路圖，以及A'B'射向目鏡的兩條光線。
（1） 該顯微鏡的物鏡相當于________（選填“凸透鏡”或“凹透鏡”）。
（2） 請你畫出光線a、b經目鏡L2折射后的光線。
（3） 與A'B'對比，目鏡L2所成的像是一個____（選填“正立”或“倒立”）的____（選填“實像”或“虛像”）。
16．（每空2分，共8分）小明在學習了凸透鏡成像的規律后，繼續深入探究，他選用了表格中某一規格的凸透鏡進行了以下實驗，調整好器材后如圖1所示，此時燭焰在光屏上成放大的像。
圖1
圖2
圖3
（1） 一段時間后，小明發現燭焰的像如圖2所示，此時將蠟燭向__調節可以使燭焰的像移到光屏中央；
（2） 小明在該實驗中選用的凸透鏡焦距為__cm；
（3） 小明將蠟燭換成F字光源，調整了光源和光屏的位置，在光屏上仍可觀察到清晰的像，如圖3所示，則小明看到的像應是______（選填字母）；
（4） 小明認為凸透鏡成像的規律還可能與凸透鏡的直徑有關。若要驗證其猜想，則可以在表格中選取編號為__的兩個凸透鏡進行實驗驗證。
17．（每圖1分，每空1分，共10分）在“探究凸透鏡成像規律”的實驗中：
（1） 如圖1是兩束激光通過虛線框內的透鏡（圖中未畫出）的光路圖，請你根據光路圖，選擇__（選填“甲”或“乙”）圖的透鏡完成“探究凸透鏡成像規律”的實驗。
圖1
（2） 如圖2是小明確定凸透鏡焦距時所做的實驗，兩束平行于主光軸的光線，過凸透鏡都照射到A點，由此可以測得該凸透鏡的焦距為____cm。
圖2
（3） 請在圖3中畫出物體M點發出的兩條光線通過透鏡后的折射光線，此時物體MN通過凸透鏡成的像是____（選填“放大”或“縮小”）____（選填“正立”或“倒立”）的。這個像用光屏__（選填“能”或“不能”）接收到。
圖3
（4） 當實驗裝置如圖4所示擺放時，在光屏上得到了燭焰清晰的像，此時的像是____（選填“放大”或“縮小”）的__（選填“虛”或“實”）像，生活中的________（選填“照相機”“投影儀”或“放大鏡”）就是利用這一原理成像的。
圖4
（5） 在圖4所示實驗中，保持透鏡位置不變，將蠟燭移至35 cm刻度處，為了在光屏上再次成清晰的像，應將光屏____（選填“靠近”或“遠離”）凸透鏡。
18．（7分）如圖所示，在探究凸透鏡成像的實驗中。
（1）一束平行于凸透鏡主光軸的光線經過凸透鏡后，得到圖甲所示的光路圖。
（2） 利用這個凸透鏡在圖乙裝置中進行以下操作：
① 如果燭焰在光屏上的像偏高，應將凸透鏡向__（選填“上”或“下”）調節；
② 當蠟燭移至光具座20 cm刻度處時，移動光屏，可以在光屏上得到一個清晰的倒立、____（選填“放大”“等大”或“縮小”）的實像，成像情況與此類似的是________（選填“照相機”“投影儀”或“放大鏡”）；
③ 將蠟燭至光具座45 cm刻度處，無論怎樣調節光屏，光屏上始終接收不到清晰的像，這時可以從凸透鏡的__（選填“左”或“右”）側透過凸透鏡直接觀察到________立的像。
（3） 小超同學在一次實驗中用“F”光源在光屏上得到了一個倒立的清晰的像，愛動手實驗的小超在光源和光屏之間放了一個____（選填“近視”或“遠視”）眼鏡，需要將光屏遠離透鏡才能再次出現清晰的像。
（4） 繼續利用這個凸透鏡進行實驗，把高2 cm的發光棒立于凸透鏡前，在光屏上成了3 cm高的像，則測量出的像離凸透鏡的距離可能是__。
A. 8 cmB. 12 cmC. 25 cmD. 32 cm

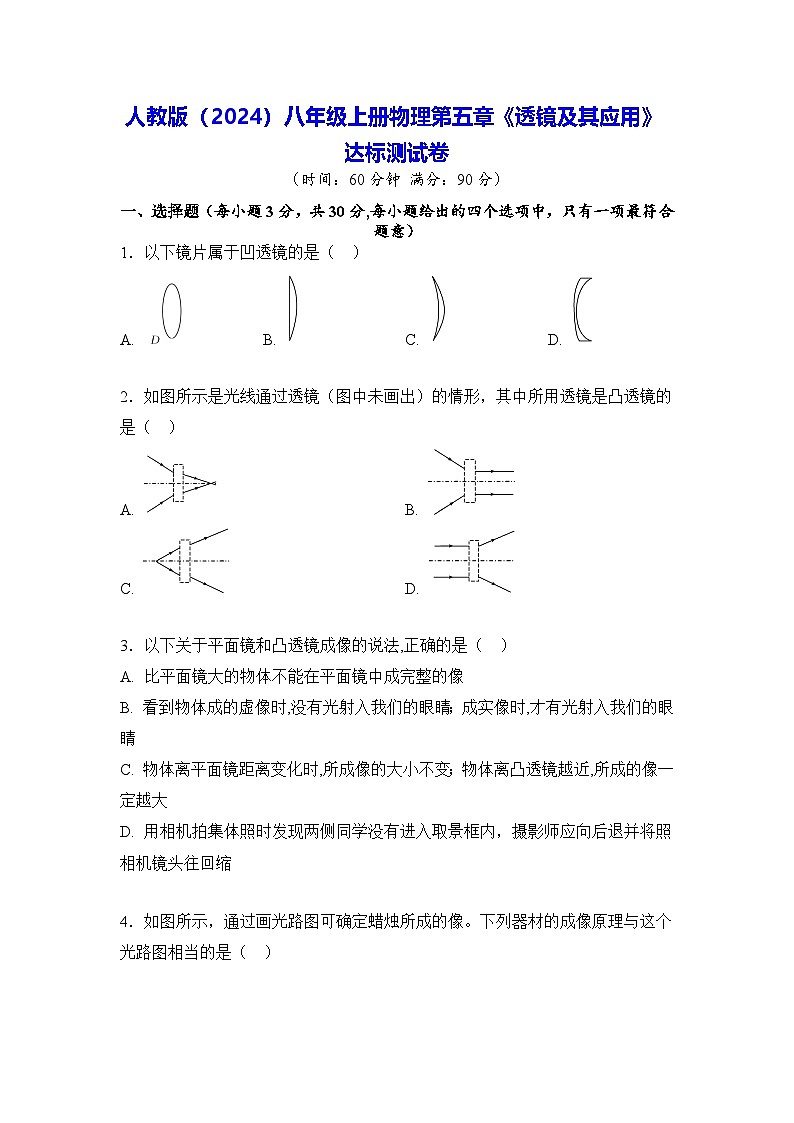

人教版（2024）八年級上冊物理第五章《透鏡及其應用》達標測試卷·教師版
（時間：60分鐘 滿分：90分）
一、選擇題（每小題3分，共30分,每小題給出的四個選項中，只有一項最符合題意）
1．以下鏡片屬于凹透鏡的是（ ）
A. B. C. D.
【答案】D
2．如圖所示是光線通過透鏡（圖中未畫出）的情形，其中所用透鏡是凸透鏡的是（ ）
A. B.
C. D.
【答案】C
3．以下關于平面鏡和凸透鏡成像的說法,正確的是（ ）
A. 比平面鏡大的物體不能在平面鏡中成完整的像
B. 看到物體成的虛像時,沒有光射入我們的眼睛；成實像時,才有光射入我們的眼睛
C. 物體離平面鏡距離變化時,所成像的大小不變；物體離凸透鏡越近,所成的像一定越大
D. 用相機拍集體照時發現兩側同學沒有進入取景框內，攝影師應向后退并將照相機鏡頭往回縮
【答案】D
4．如圖所示，通過畫光路圖可確定蠟燭所成的像。下列器材的成像原理與這個光路圖相當?shù)氖牵? ）
A. 放大鏡B. 電影放映機C. 照相機D. 投影儀
【答案】C
5．把一個物體放在凸透鏡前，物距=15 cm，通過透鏡成倒立、放大的像，圖中哪一幅圖可能是平行于主光軸的光線通過該透鏡的光路圖（ ）
A.
B.
C.
D.
【答案】C
6．疫情防控期間，學校配備了新型全自動攝像測溫報警系統。如圖，晨晨同學正在通過學校的測溫棚，下列說法正確的是（ ）
第6題圖
A. 鏡頭離晨晨同學的距離在一倍焦距以內
B. 鏡頭是利用凸透鏡能成縮小實像的原理工作的
C. 測溫系統是利用紫外線工作的
D. 當晨晨遠離鏡頭時，屏幕上像的大小不變
【答案】B
7．如圖所示為投影儀的成像原理。以下說法正確的是（ ）
第7題圖
A. 凸透鏡成的像是正立的
B. 凸透鏡成的像是放大的實像
C. 增大凸透鏡到投影片的距離?，屏幕上的像能變大
D. 擋住凸透鏡的一部分，屏幕上的像會缺失一部分
【答案】B
8．如圖所示，顯微鏡由兩組凸透鏡組成，來自被觀察物體的光經過物鏡后成一個放大的實像，道理就如（ ）
第8題圖
A. 照相機的鏡頭B. 投影儀的鏡頭
C. 放大鏡D. 平面鏡
【答案】B
9．如圖，移動支付迅猛發展的時代，掃碼支付逐漸普及。用手機掃碼支付的過程中，下列說法正確的是（ ）
第9題圖
A. 商店里貼在墻上的二維碼是光源
B. 二維碼要位于鏡頭一倍焦距以內
C. 二維碼通過鏡頭成倒立、縮小實像
D. 手機遠離二維碼時，所成的像會變大
【答案】C
10．在探究凸透鏡成像規律的實驗中，凸透鏡的焦距是10 cm，蠟燭、透鏡、光屏位置如圖所示。下列說法正確的是（ ）
A. a為物距
B. b為焦距
C. 若向右移動蠟燭，該凸透鏡的焦距變大
D. 若蠟燭、透鏡不動，僅移動光屏，燭焰始終不可能在光屏上成像
【答案】D
二、非選擇題（本大題共8小題，共60分）
11．
（1） （3分）畫出圖中兩條入射光線經凸透鏡后的光線。
（2） （3分）畫出光線ab和Oc通過透鏡前后的完整光路。
【答案】（1）
（2）
12．（每圖2分，每空1分，共6分）如圖所示，物體MN放在凸透鏡前，0 cm處為凸透鏡的光心。
（1） 畫出光線a經過凸透鏡后的光路圖；
（2） 畫出光線b經過凸透鏡后的光路圖；
（3） 物體MN經凸透鏡成的像M'N'相對于物體是____（選填“放大”“等大”或“縮小”）、____（選填“正立”或“倒立”）的。
【答案】（1）
（2）
（3） 放大；倒立
13．（每圖2分，每空1分，共5分）如圖為某種光學儀器內部部分光路圖。物鏡是凸透鏡，F(xiàn)為物鏡焦點，物體M點發出兩條光線，一條光線a經光心O，另一條光線b是經物鏡折射后平行于主光軸的光線。
（1） 在圖中畫出光線a經物鏡后的光線、光線b經物鏡前的光線；
（2） 目鏡是__（選填“凹”或“凸”）透鏡。
（3） 物體M經物鏡所成的像相對于物體M是____（選填“倒立”或“正立”）、____（選填“放大”“等大”或“縮小”）的像。
【答案】（1）
（2） 凸
（3） 倒立；縮小
14．（每圖2分，每空2分，共10分）
（1） 如圖所示，來自于物體MN的三束光線a、b、c，其中a、b平行于主光軸，O是透鏡的光心，a經過透鏡后的光線過主光軸的一點。
① 在圖中畫出b、c經透鏡后的光線。
② MN經透鏡所成像的性質是____________________（選填“倒立、縮小的實像”“倒立、放大的實像”或“正立、放大的虛像”），與________（選填“照相機”“投影儀”或“放大鏡”）原理相同。
③ 若透鏡不動，物體MN向遠離透鏡方向移動3 cm，則a經過透鏡后的光線過主光軸的點____（選填“向左移動”“向右移動”或“不動”）。
（2） 下列選項是利用太陽光測凸透鏡焦距的方法，其中操作最合理的是______。
【答案】①
② 倒立、放大的實像；投影儀
③ 不動
（2） C
15．（每空2分，每圖2分，共8分）顯微鏡主要由物鏡和目鏡兩組透鏡組成，被觀察的細微物體先在物鏡中成一個像，這個像就相當于目鏡中的物體，然后它在目鏡中再次成像。如圖，F(xiàn)1為物鏡的焦點，F(xiàn)2為目鏡的焦點，圖中已畫出物體AB在物鏡中所成像A'B'的光路圖，以及A'B'射向目鏡的兩條光線。
（1） 該顯微鏡的物鏡相當于________（選填“凸透鏡”或“凹透鏡”）。
（2） 請你畫出光線a、b經目鏡L2折射后的光線。
（3） 與A'B'對比，目鏡L2所成的像是一個____（選填“正立”或“倒立”）的____（選填“實像”或“虛像”）。
【答案】（1） 凸透鏡
（2）
（3） 正立；虛像
16．（每空2分，共8分）小明在學習了凸透鏡成像的規律后，繼續深入探究，他選用了表格中某一規格的凸透鏡進行了以下實驗，調整好器材后如圖1所示，此時燭焰在光屏上成放大的像。
圖1
圖2
圖3
（1） 一段時間后，小明發現燭焰的像如圖2所示，此時將蠟燭向__調節可以使燭焰的像移到光屏中央；
（2） 小明在該實驗中選用的凸透鏡焦距為__cm；
（3） 小明將蠟燭換成F字光源，調整了光源和光屏的位置，在光屏上仍可觀察到清晰的像，如圖3所示，則小明看到的像應是______（選填字母）；
（4） 小明認為凸透鏡成像的規律還可能與凸透鏡的直徑有關。若要驗證其猜想，則可以在表格中選取編號為__的兩個凸透鏡進行實驗驗證。
【答案】（1） 上
（2） 10
（3） D
（4） ①②
17．（每圖1分，每空1分，共10分）在“探究凸透鏡成像規律”的實驗中：
（1） 如圖1是兩束激光通過虛線框內的透鏡（圖中未畫出）的光路圖，請你根據光路圖，選擇__（選填“甲”或“乙”）圖的透鏡完成“探究凸透鏡成像規律”的實驗。
圖1
（2） 如圖2是小明確定凸透鏡焦距時所做的實驗，兩束平行于主光軸的光線，過凸透鏡都照射到A點，由此可以測得該凸透鏡的焦距為____cm。
圖2
（3） 請在圖3中畫出物體M點發出的兩條光線通過透鏡后的折射光線，此時物體MN通過凸透鏡成的像是____（選填“放大”或“縮小”）____（選填“正立”或“倒立”）的。這個像用光屏__（選填“能”或“不能”）接收到。
圖3
（4） 當實驗裝置如圖4所示擺放時，在光屏上得到了燭焰清晰的像，此時的像是____（選填“放大”或“縮小”）的__（選填“虛”或“實”）像，生活中的________（選填“照相機”“投影儀”或“放大鏡”）就是利用這一原理成像的。
圖4
（5） 在圖4所示實驗中，保持透鏡位置不變，將蠟燭移至35 cm刻度處，為了在光屏上再次成清晰的像，應將光屏____（選填“靠近”或“遠離”）凸透鏡。
【答案】（1） 甲
（2） 10.0
（3） 放大；倒立；能；
（4） 縮?。粚?；照相機
（5） 遠離
18．（7分）如圖所示，在探究凸透鏡成像的實驗中。
（1）一束平行于凸透鏡主光軸的光線經過凸透鏡后，得到圖甲所示的光路圖。
（2） 利用這個凸透鏡在圖乙裝置中進行以下操作：
① 如果燭焰在光屏上的像偏高，應將凸透鏡向__（選填“上”或“下”）調節；
② 當蠟燭移至光具座20 cm刻度處時，移動光屏，可以在光屏上得到一個清晰的倒立、____（選填“放大”“等大”或“縮小”）的實像，成像情況與此類似的是________（選填“照相機”“投影儀”或“放大鏡”）；
③ 將蠟燭至光具座45 cm刻度處，無論怎樣調節光屏，光屏上始終接收不到清晰的像，這時可以從凸透鏡的__（選填“左”或“右”）側透過凸透鏡直接觀察到________立的像。
（3） 小超同學在一次實驗中用“F”光源在光屏上得到了一個倒立的清晰的像，愛動手實驗的小超在光源和光屏之間放了一個____（選填“近視”或“遠視”）眼鏡，需要將光屏遠離透鏡才能再次出現清晰的像。
（4） 繼續利用這個凸透鏡進行實驗，把高2 cm的發光棒立于凸透鏡前，在光屏上成了3 cm高的像，則測量出的像離凸透鏡的距離可能是__。
A. 8 cmB. 12 cmC. 25 cmD. 32 cm
【答案】（2） ① 下
② 縮?。徽障鄼C
③ 右；放大、正
（3） 近視
（4） CD
凸透鏡編號
焦距/cm
直徑/cm
①
5
3.5
②
5
4.5
③
10
4.5
④
15
4.5
凸透鏡編號
焦距/cm
直徑/cm
①
5
3.5
②
5
4.5
③
10
4.5
④
15
4.5
