初中物理人教版（2024）八年級上冊（2024）第五章 透鏡及其應用復習ppt課件

這是一份初中物理人教版（2024）八年級上冊（2024）第五章 透鏡及其應用復習ppt課件，共29頁。PPT課件主要包含了核心知識梳理，重點實驗再現，f＜v，＜2f，v＝2f，v＞2f，亮度變暗，同一高度，照相機，中考熱點訓練等內容，歡迎下載使用。

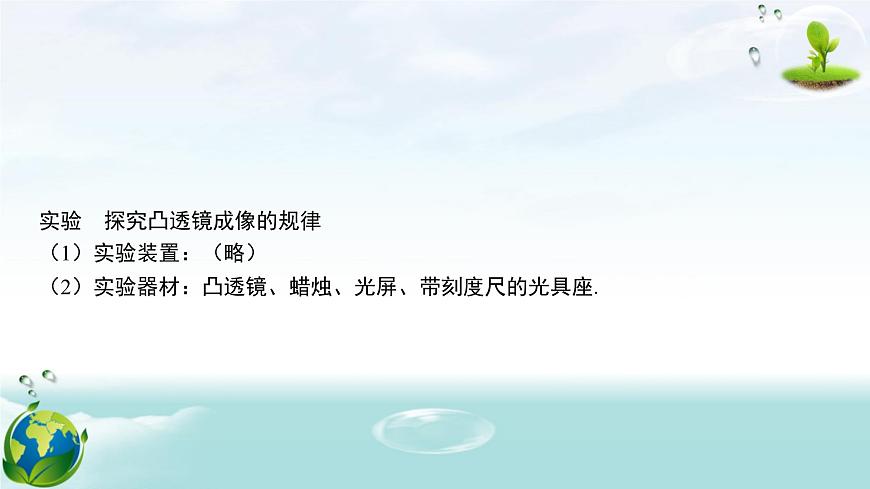

實驗　探究凸透鏡成像的規律（1）實驗裝置：（略）（2）實驗器材：凸透鏡、蠟燭、光屏、帶刻度尺的光具座.

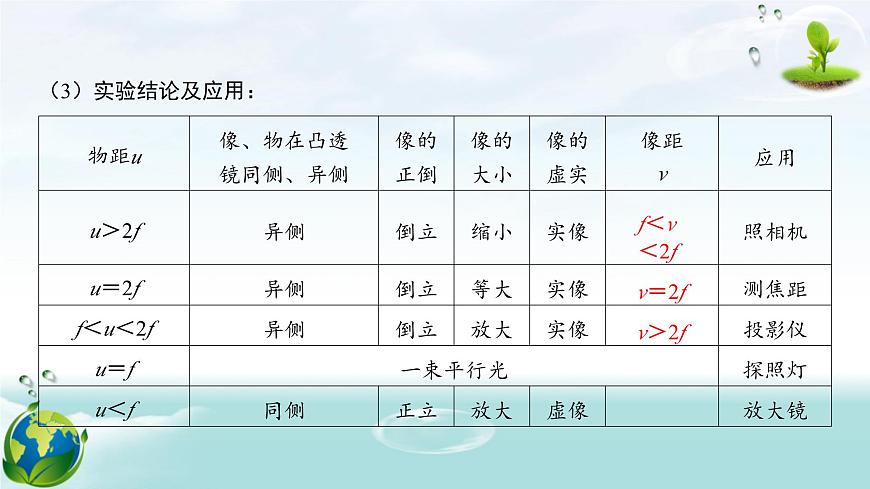

（3）實驗結論及應用：

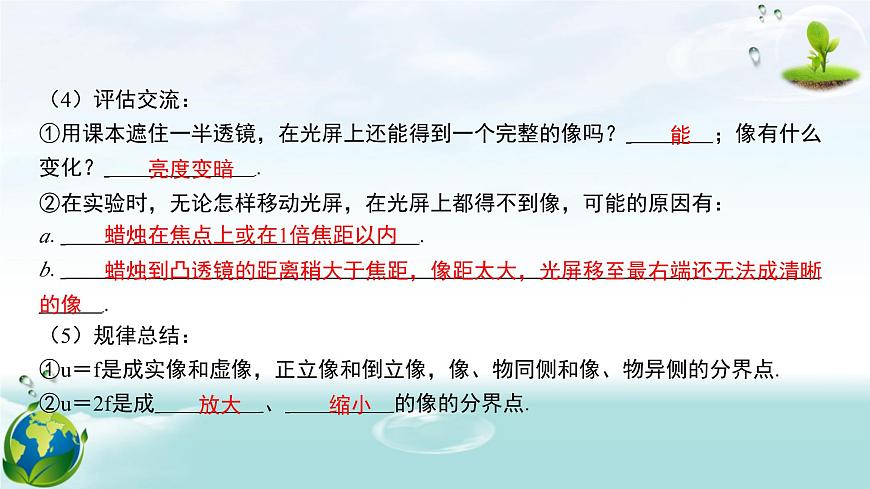

（4）評估交流：①用課本遮住一半透鏡，在光屏上還能得到一個完整的像嗎？ ；像有什么 變化？ ?.②在實驗時，無論怎樣移動光屏，在光屏上都得不到像，可能的原因有：a. ?.b. ? ?.
蠟燭在焦點上或在1倍焦距以?xún)?nèi)　
蠟燭到凸透鏡的距離稍大于焦距，像距太大，光屏移至最右端還無法成清晰
（5）規律總結：①u(mài)＝f是成實像和虛像，正立像和倒立像，像、物同側和像、物異側的分界點.②u＝2f是成 、 的像的分界點.
例　小明用如圖甲所示的裝置探究“凸透鏡成像的規律”，已知凸透鏡的焦距為10 cm.
（1）小明將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整它們的高 度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在 ?.
（2）蠟燭、光屏和凸透鏡在光具座上的位置如圖甲所示，此時光屏上成清晰的像 （像未畫出），該像為倒立、 （選填“放大”或“縮小”）的實像，生 活中的 （選填“照相機”“投影儀”或“放大鏡”）就是利用了這一 個成像原理.（3）保持蠟燭與光屏在光具座上的位置不動，將凸透鏡移到光具座 cm刻 度線處，光屏上會再次出現清晰的實像.
（4）保持凸透鏡在光具座上的位置不動，將蠟燭向左移動10 cm，要想在光屏上重 新出現清晰的像，需要將光屏向 （選填“左”或“右”）移動.（5）將凸透鏡重新移回到如圖甲所示的位置，在光具座70 cm刻度線處又放置一個 相同的凸透鏡，取走光屏，在這兩個凸透鏡的右側通過透鏡也可以觀察到蠟燭所成 的像，生活中的望遠鏡就是利用了這個成像原理，此時看到的像相對于蠟燭來說 是 （選填“正立”或“倒立”）的.
（6）【裝置創新】另一小組在探究凸透鏡成像規律時，用9個紅色的發光二極管按 F字樣鑲嵌排列在白色方格板上替代蠟燭作為光源，又用同樣的白色方格板做成光 屏，實驗裝置如圖乙所示.請你對該小組使用的實驗裝置進行評價：
①使用紅色發光二極管代替蠟燭的好處： ? ?.②用同樣的白色方格板做成光屏的好處： ?.
使用紅色發光二極管代替蠟燭，與燭
焰相比，實驗使用的光源不會晃動，光屏上所成的像比較穩定　
便于比較像與物的大小　
?　考點1　凸透鏡成像規律及應用1. （陜西中考）如圖，是我國自主研制的某新型戰斗機上的光電搜索跟蹤系統.該 系統功能與人眼相似，能為戰斗機提供感知外界的“視覺”，系統內置的光電傳感 器，相當于人眼的視網膜，最外層窗口和傳感器之間的光學元件，相當于人眼的晶 狀體.關于該系統說法不正確的是（　B?。?br/>2. （資陽中考）小明同學找來一個薄壁圓柱形玻璃杯，并將畫有箭頭的白紙靠在玻 璃杯后面，觀察結果如圖甲所示.向杯中加水，使得水面高過箭頭位置，透過玻璃 杯觀察紙上的“箭頭”；將白紙逐漸遠離杯子的過程中，依次觀察到的情景可能是 （　D?。?br/>3. （威海中考）深秋的清晨觀察到草葉上形成了串串露珠，透過露珠能夠看到遠處 景物倒立的像，露珠相當于 （填光學元件）；在生活中利用該成像原理 的儀器有 （寫出一個即可）.4. （瀘州中考）小明在探究凸透鏡成像規律時，安裝好器材，調節蠟燭、凸透鏡、 光屏在如圖所示的位置，在光屏上得到清晰的像，則凸透鏡的焦距為 cm. 固定凸透鏡位置，他將蠟燭移到15 cm刻度處，為了在光屏上得到清晰的像，接下 來小明應該進行的操作是 ?.
將光屏向左移動適當距離　
?　考點2　透鏡作圖5. （揚州中考）如圖，請完成光線通過凸透鏡的光路圖.（F是凸透鏡的焦點）
6. （大慶中考）如圖甲是近視眼的成像示意圖，其中晶狀體相當于凸透鏡，平行光 經過晶狀體等結構未會聚在視網膜上.請?jiān)趫D乙虛線框內畫出適當?shù)耐哥R，并將兩 條光線的光路補充完整，使光線會聚在視網膜上的a點.
?　考點3　探究凸透鏡成像的規律7. （潛江中考）小紅和家人一起乘高鐵去旅行，進站時要進行身份驗證，她發現屏 幕上的頭像較小，不能完成人臉識別，后來在工作人員的指導下順利完成了識別. 她了解到屏幕上的頭像是通過攝像頭內的凸透鏡形成的，于是帶著興趣進行了以下 實驗.
（1）小紅將蠟燭、凸透鏡、光屏安裝在光具座上，點燃蠟燭，調整燭焰、透鏡和 光屏的中心大致在 ?.
（2）如圖所示，燭焰恰好在光屏上成清晰的像，人能看到光屏上的像是因?yàn)? ? （選填“鏡面反射”或“漫反射”），保持凸透鏡位置不變，若將蠟燭向右 移動少許，則應將光屏向 （選填“左”或“右”）移動才能再次在光屏上成 清晰的像，此時的像變大.
（3）根據以上實驗，小紅進行人臉識別時，為使屏幕上的頭像變大，她應該 ? （選填“靠近”或“遠離”）鏡頭.
8. （撫順中考）在“天宮課堂”的水球?qū)嶒?yàn)中，小玉看到王亞平老師的倒立、縮小 的像，如圖甲所示.于是她利用實驗室的光學器材探究凸透鏡成像的規律.
（1）小玉找到了一個焦距未知的凸透鏡，用一束平行光正對凸透鏡照射，移動光 屏，直到光屏上出現最小、最亮的光斑，如圖乙所示.則凸透鏡的焦距 是 cm.
（2）如圖丙所示，將蠟燭、凸透鏡、光屏依次安裝在光具座上.點燃蠟燭，調整它 們的高度到合適的位置.
（3）將凸透鏡固定在50 cm刻度線處，蠟燭移動到20 cm刻度線處，向 （選 填“靠近”或“遠離”）凸透鏡的方向移動光屏，直到出現燭焰倒立、 ?的 實像.
（4）在（3）的基礎上，更換成另一個焦距為9 cm的凸透鏡，光屏上的像變模糊 了，此現象與 （選填“近視眼”或“遠視眼”）的成因相似.為了使光 屏上的像恢復清晰，可向 （選填“靠近”或“遠離”）凸透鏡的方向移動 蠟燭.
（5）在實驗過程中，原來光屏中央的像“跑”到上方，為了使像回到中央，接下 來的操作是 （選填“①”“②”或“③”）.①向下調光屏②向上調凸透鏡③向上調蠟燭
?　考點4　近視眼、遠視眼的成因及其矯正9. （東營中考）6月6日是全國“愛眼日”，今年的活動主題為“視覺2023，關注普 遍眼健康，共筑‘睛’彩大健康”.如圖所示，模擬遠視眼成像情況和矯正方法正 確的是（　D?。　　　　　?br/>10. （宜昌中考）小華用彈性膜充水制作了一個水凸透鏡，通過注射器注水或抽水 改變透鏡的厚度，如圖是他用其模擬眼睛看物體的實驗裝置.模擬正常眼睛時，固 定透鏡，將一個F形光源放在合適的位置后，調節光屏得到清晰的像，下列說法正 確的是（　C　）
11. 【開放性試題】人眼的成像原理跟 （選填“凸”或“凹”）透鏡類似， 相當于光屏的是 .如圖所示，不正確的學習姿勢，會導致視力下降，看 不清遠處的物體.矯正此視力缺陷需配戴合適的 透鏡，健康用眼的正確做法 是 （合理即可）.
不要在光線太強或太暗的地方讀書寫字　
12. （遂寧中考）小陳發現爺爺看書報時將書報拿得很遠，根據所學知識想到人的 眼睛與 （選填“照相機”“投影儀”或“放大鏡”）的成像原理相同， 爺爺眼睛的問題是因?yàn)榫铙w太薄造成的 （選填“近”或“遠”）視眼.于 是他建議父母帶爺爺?shù)窖坨R店選配一副由 透鏡制成的老花鏡.
