人教版九年級全冊第5節 串、并聯電路中電流的規律學案及答案

這是一份人教版九年級全冊第5節 串、并聯電路中電流的規律學案及答案，共6頁。學案主要包含了串聯電路中各點的電流的規律，并聯電路中各點的電流的規律等內容，歡迎下載使用。

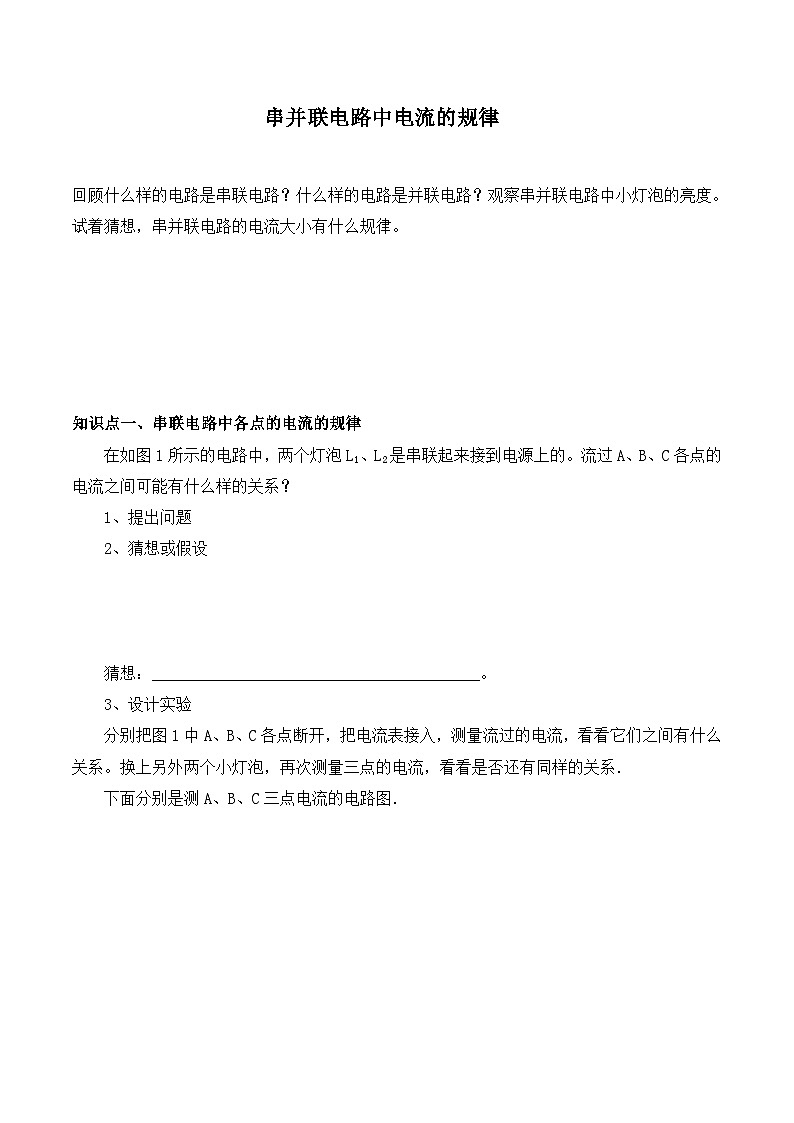

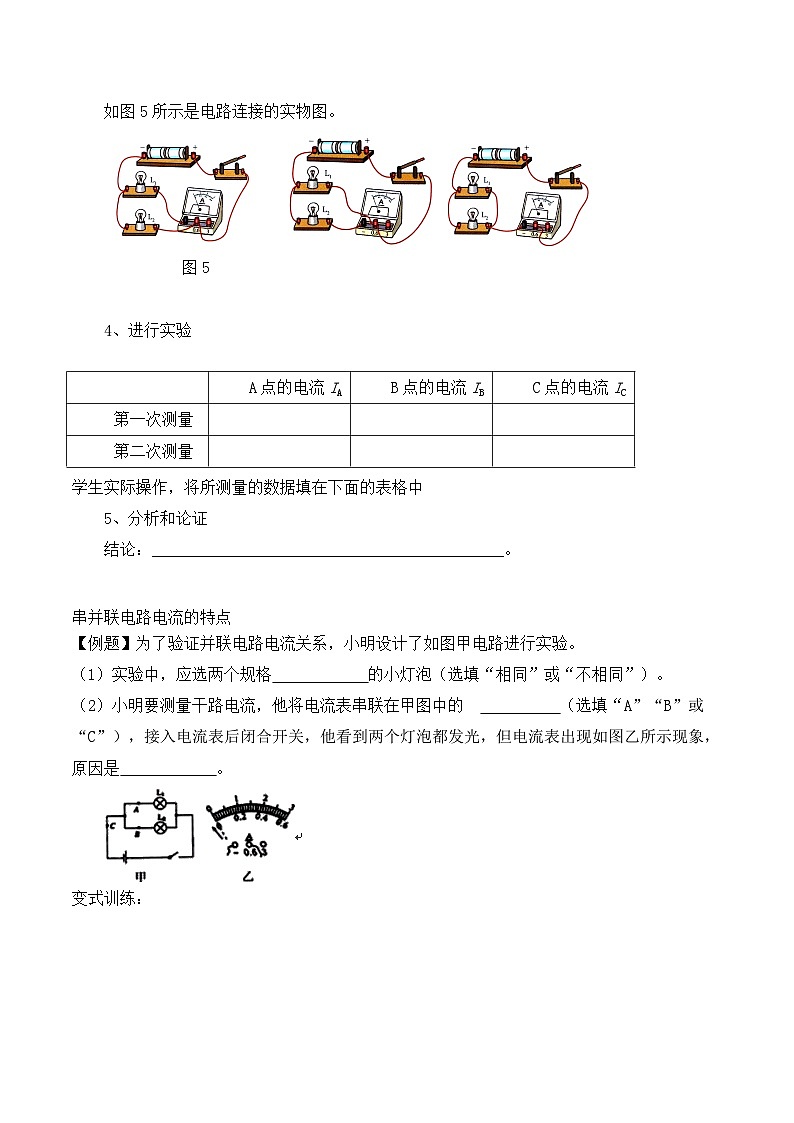

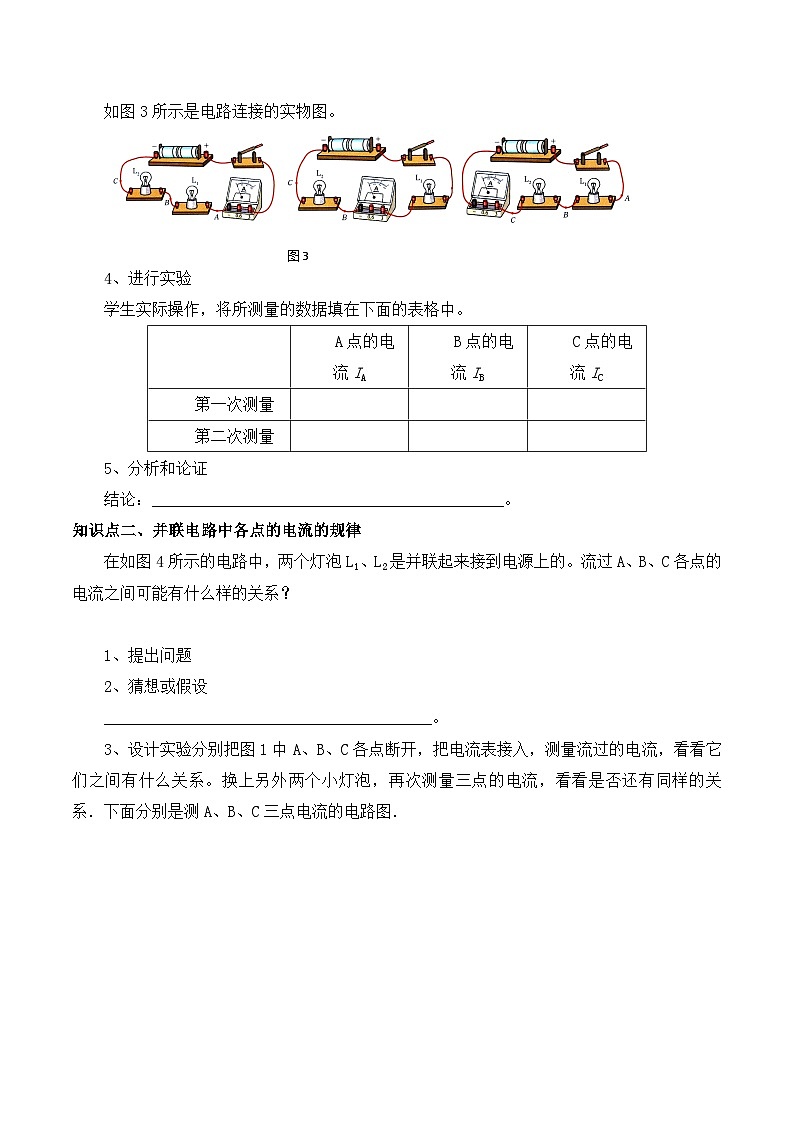

                  串并聯電路中電流的規律           回顧什么樣的電路是串聯電路？什么樣的電路是并聯電路？觀察串并聯電路中小燈泡的亮度。試著猜想，串并聯電路的電流大小有什么規律。        知識點一、串聯電路中各點的電流的規律在如圖1所示的電路中，兩個燈泡L1、L2是串聯起來接到電源上的。流過A、B、C各點的電流之間可能有什么樣的關系？1、提出問題2、猜想或假設   猜想：_________________________________________。 3、設計實驗分別把圖1中A、B、C各點斷開，把電流表接入，測量流過的電流，看看它們之間有什么關系。換上另外兩個小燈泡，再次測量三點的電流，看看是否還有同樣的關系．下面分別是測A、B、C三點電流的電路圖．      如圖3所示是電路連接的實物圖。4、進行實驗學生實際操作，將所測量的數據填在下面的表格中。 A點的電流IAB點的電流IBC點的電流IC第一次測量   第二次測量   5、分析和論證結論：____________________________________________。知識點二、并聯電路中各點的電流的規律在如圖4所示的電路中，兩個燈泡L1、L2是并聯起來接到電源上的。流過A、B、C各點的電流之間可能有什么樣的關系？ 1、提出問題2、猜想或假設_________________________________________。 3、設計實驗分別把圖1中A、B、C各點斷開，把電流表接入，測量流過的電流，看看它們之間有什么關系。換上另外兩個小燈泡，再次測量三點的電流，看看是否還有同樣的關系．下面分別是測A、B、C三點電流的電路圖．      如圖5所示是電路連接的實物圖。   圖5 4、進行實驗 A點的電流IAB點的電流IBC點的電流IC第一次測量   第二次測量       學生實際操作，將所測量的數據填在下面的表格中5、分析和論證結論：____________________________________________。  串并聯電路電流的特點【例題】為了驗證并聯電路電流關系，小明設計了如圖甲電路進行實驗。（1）實驗中，應選兩個規格　　　　　　的小燈泡（選填“相同”或“不相同”）。（2）小明要測量干路電流，他將電流表串聯在甲圖中的　　　　　　（選填“A”“B”或“C”），接入電流表后閉合開關，他看到兩個燈泡都發光，但電流表出現如圖乙所示現象，原因是　　　　　　。變式訓練：      1．如圖1所示，在探究并聯電路中的電流關系時，小明同學用電流表測出A．B．C三處的電流分別為IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中記錄數據后，下一步首先應該做的是（    ）A．整理器材，結束實驗　　　B．換用不同規格的小燈泡，再測出幾組電流值　　　C．分析數據，得出結論　　　D．換用電流表的另一量程，再測出一組電流值2．如圖2所示電路，閉合開關后，比較a、b、c、d四處電流的大小，下列判斷正確的是（    ）A．Ia=Ic    B．Ia=I b    C．Ib=Ic     D．Id>Ib     1．在“探究串聯電路中的電流”實驗中，某同學用電流表分別測出圖3中a、b、c三處的電流大小，并初步得到它們之間關系的結論．為了進一步探究它們之間的關系，下一步他的操作是（    ）    A．將電源兩極對調，再次測量a、b、c三處的電流B．改變開關S的位置，再次測量a、b、c三處的電流C．將圖中兩只燈泡位置對調，再次測量a、b、c三處的電流D．換用不同規格的燈泡，再次測量a、b、c三處的電流 2．在“探究并聯電路電流的特點”實驗中，實驗電路如圖5甲所示，閉合開關S后，電流表A1、A2示數分別如圖5乙、丙所示，則通過燈泡L1、L2電流大小的判斷正確的是（   ）A．L1的電流大于L2的電流   B．L1的電流等于L2的電流C．L1的電流小于L2的電流   D．無法比較L1、L2的電流大小    3．在一個電源兩端接有兩個不同的燈泡,用電流表測得通過這兩個燈泡的電流不相等．則這兩個燈泡的連接方式（   ）A．一定是串聯        B．一定是并聯C．串、并聯都可以    D．條件不足，無法判斷4．小明連完電路后閉合開關，發現電流表指針向零刻線左邊偏轉，其原因是（   ）A．電流過小　　                          B．電流過大，超過了量程C．電流表并聯在用電器兩端　　            D．電流表的正、負接線柱接反了5．某電流表有兩個量程，只知道大量程是0-9A，小量程刻度值未標明，王強為了探究電流表的小量程是多少，他先用大量程測一較小的電流，其示數如圖甲，再改用小量程測同一電流，指針指在圖乙的位置。    ⑴他測得的電流值是        A；⑵在下表中填寫與大量程數字相對應的小量程的數字。大量程0369小量程0        6．如圖8甲電路，當開關s閉合后，電流表的指針偏轉如乙圖所示，其中a電流表測量的是通過????????????? ????????????? ????????????? ????????????? (選填“干路”“L1”或“L2”)的電流，b電流表的讀數應為????????????? ????????????? ????????????? 安。     7．某同學進行了如下實驗：根據右圖連接好實物，用電流表分別測出I、I1、I2的電流，改變電源電壓，重復實驗，記錄數據如下表。（1）該實驗探究的問題是              ；（2）該同學根據實驗得出結論：并聯電路中干路電流為支路電流的2倍。該實驗有不完善之處，請你提出改進的建議：                。電流次數I1/AI2/AI/A10.20.20.420.30.30.630.40.40.8     8.按照課本要求探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖所示。把電流表分別接入到電路中的A、B、C處，測出它們的電流，填入下表：實驗次數A處的電流IA／AB處的電流IB／AC處的電流IC／A10.100.120.2220.200.240.4430.250.300.55      ⑴通過對上面數據的分析,可以得出是:                                       ；⑵測量三次的目的是：                                      ，在實驗中我們可以采用                                  的方法改變電流的大小從而進行三次實驗
