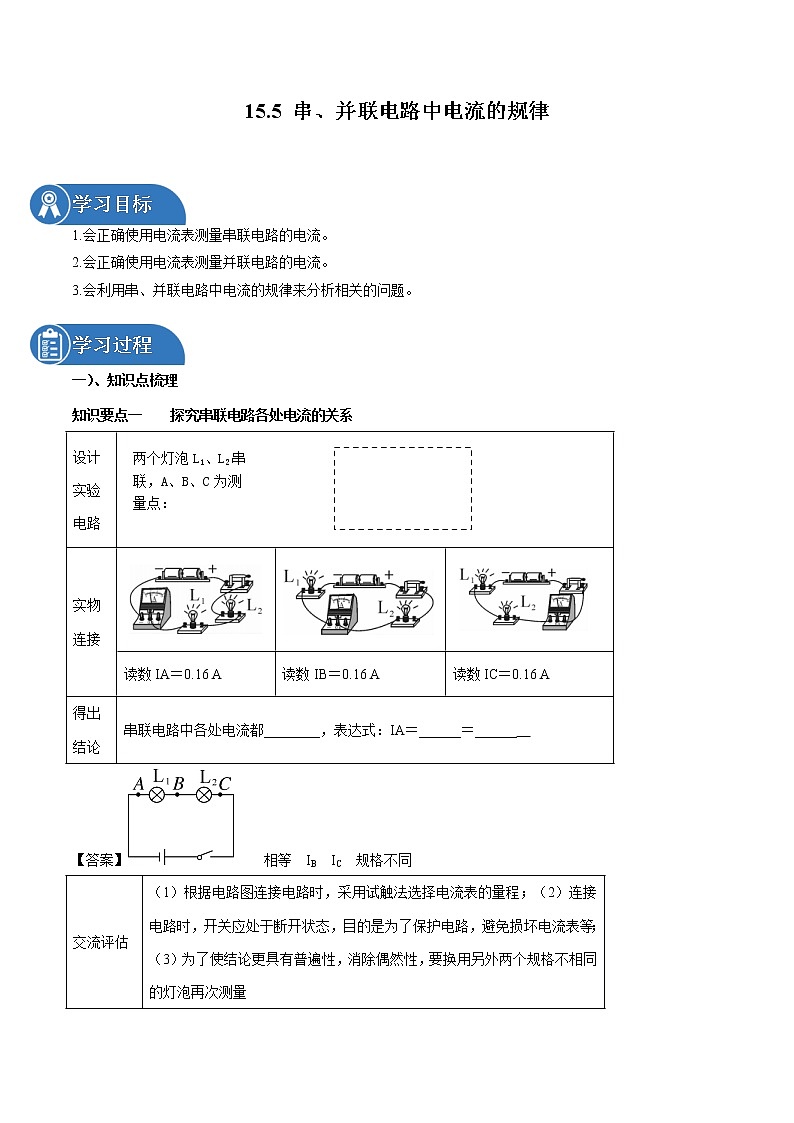

人教版九年級全冊第5節 串、并聯電路中電流的規律學案

這是一份人教版九年級全冊第5節 串、并聯電路中電流的規律學案，共10頁。
1.會正確使用電流表測量串聯電路的電流。
2.會正確使用電流表測量并聯電路的電流。
3.會利用串、并聯電路中電流的規律來分析相關的問題。
學習過程
一）、知識點梳理
知識要點一 探究串聯電路各處電流的關系
【答案】 相等 IB IC 規格不同

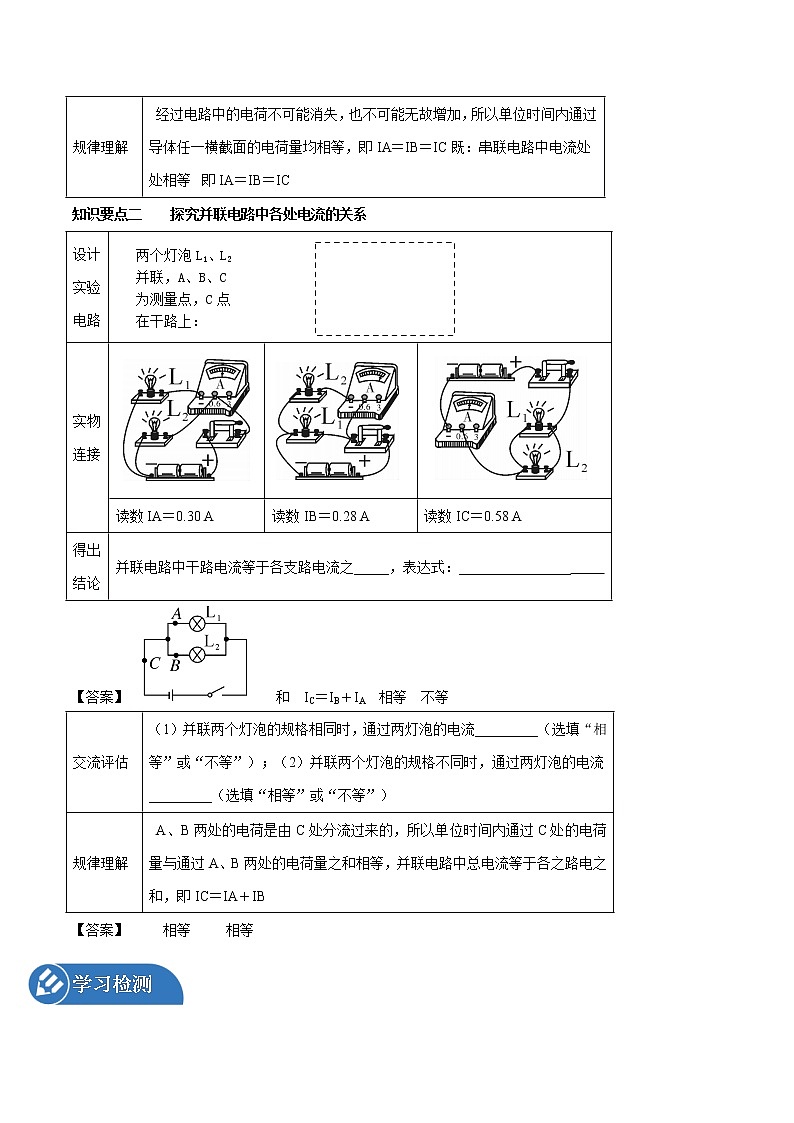

知識要點二 探究并聯電路中各處電流的關系
【答案】 和 IC＝IB＋I(xiàn)A 相等 不等
【答案】 相等 相等
學習檢測

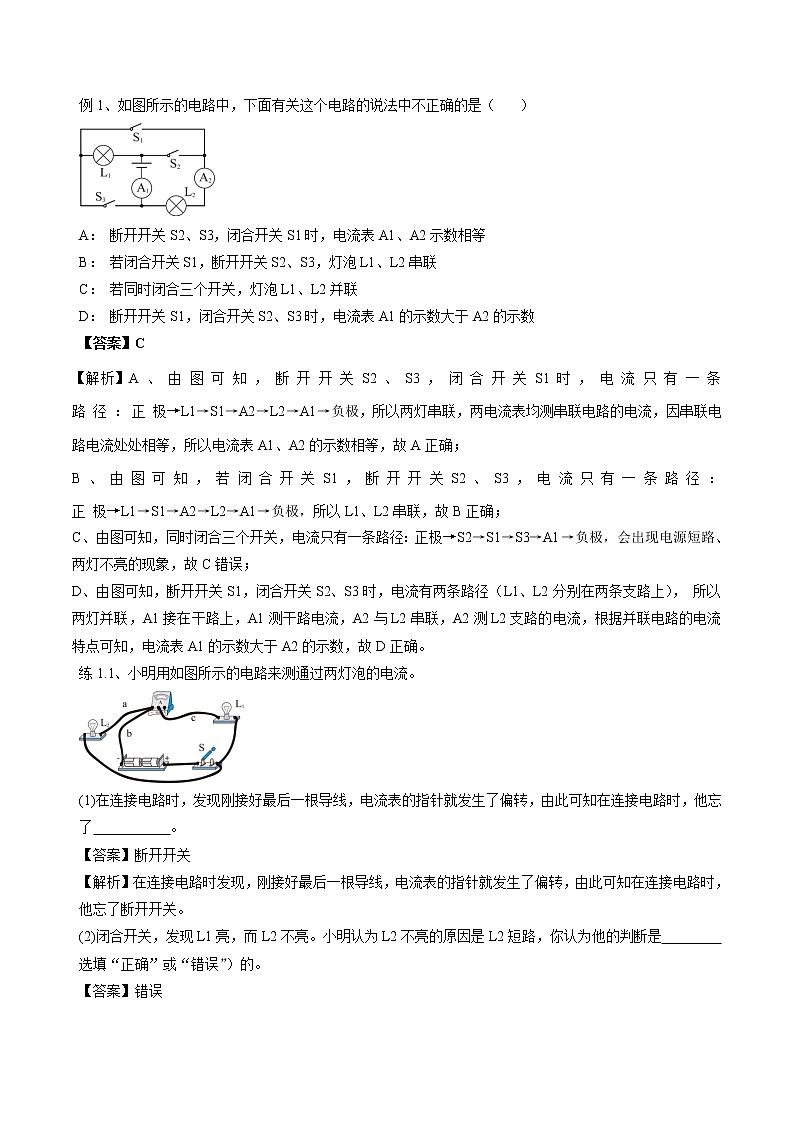

例1、如圖所示的電路中，下面有關這個電路的說法中不正確的是（）
A： 斷開開關S2、S3，閉合開關S1時，電流表A1、A2示數相等
B： 若閉合開關S1，斷開開關S2、S3，燈泡L1、L2串聯
C： 若同時閉合三個開關，燈泡L1、L2并聯
D： 斷開開關S1，閉合開關S2、S3時，電流表A1的示數大于A2的示數
【答案】C
【解析】A 、 由 圖 可 知 ， 斷 開 開 關 S2 、 S3 ， 閉 合 開 關 S1 時 ， 電 流 只 有 一 條 路 徑 ： 正 極→L1→S1→A2→L2→A1→負極，所以兩燈串聯，兩電流表均測串聯電路的電流，因串聯電路電流處處相等，所以電流表A1、A2的示數相等，故A正確；
B 、 由 圖 可 知 ， 若 閉 合 開 關 S1 ， 斷 開 開 關 S2 、 S3 ， 電 流 只 有 一 條 路 徑 ： 正 極→L1→S1→A2→L2→A1→負極，所以L1、L2串聯，故B正確；
C、由圖可知，同時閉合三個開關，電流只有一條路徑：正極→S2→S1→S3→A1→負極，會出現電源短路、兩燈不亮的現象，故C錯誤；
D、由圖可知，斷開開關S1，閉合開關S2、S3時，電流有兩條路徑（L1、L2分別在兩條支路上）， 所以兩燈并聯，A1接在干路上，A1測干路電流，A2與L2串聯，A2測L2支路的電流，根據并聯電路的電流特點可知，電流表A1的示數大于A2的示數，故D正確。
練1.1、小明用如圖所示的電路來測通過兩燈泡的電流。
(1)在連接電路時，發現剛接好最后一根導線，電流表的指針就發生了偏轉，由此可知在連接電路時，他忘了 。
【答案】斷開開關
【解析】在連接電路時發現，剛接好最后一根導線，電流表的指針就發生了偏轉，由此可知在連接電路時，他忘了斷開開關。
(2)閉合開關，發現L1亮，而L2不亮。小明認為L(zhǎng)2不亮的原因是L2短路，你認為他的判斷是 選填“正確”或“錯誤”）的。
【答案】錯誤
【解析】由圖知，兩盞燈并聯；已知閉合開關后，L1亮，而L2不亮，若L2短路，兩個燈泡會同時短路， 都不發光，所以故障為燈泡L2斷路，故他的判斷錯誤。
(3)若要測量通過L1、L2 兩燈的電流之和， 且只允許變動一根導線的一個端點接線位置， 應將導線 （ 選 填 “a” 、 “b” 或 “c” ） 的 一 端 改 接 在 電 流 表 的 （ 選填“3”、“0.6”或“負”）接線柱上。
【答案】a 0.6
【解析】要使電流表測量通過L1、L2兩燈的電流之和，應該將電流表接在干路上，正確的接法是：根據電流的流向，把a(bǔ)導線的一端改接到電流表的“0.6”接線柱上，如下圖所示：

練1.2、判斷圖中電流表A1~A5測量的對象。
A1： ；
A2： ；
A3： ；
A4： ；
A5： 。
【答案】L1、L2、L3的總電流通過L2和L3的電流之和通過L1的電流
通過L3的電流通過L1和L2的電流之和
【解析】利用電流路徑法分析電路，如下圖：
圖中I 代表干路電流，I1是通過小燈泡L1的電流，I2是通過小燈泡L2的電流，I3是通過燈泡L3的電流。
例2、用同種材料制成長度相等、但橫截面積不同的圓柱體a和b（a和b互相連接），a比b的橫截面積大， 則RaIb B： Ia
