人教版九年級全冊第5節 串、并聯電路中電流的規律學案

這是一份人教版九年級全冊第5節 串、并聯電路中電流的規律學案，共3頁。學案主要包含了串聯電路的電流規律，并聯電路的電流規律等內容，歡迎下載使用。

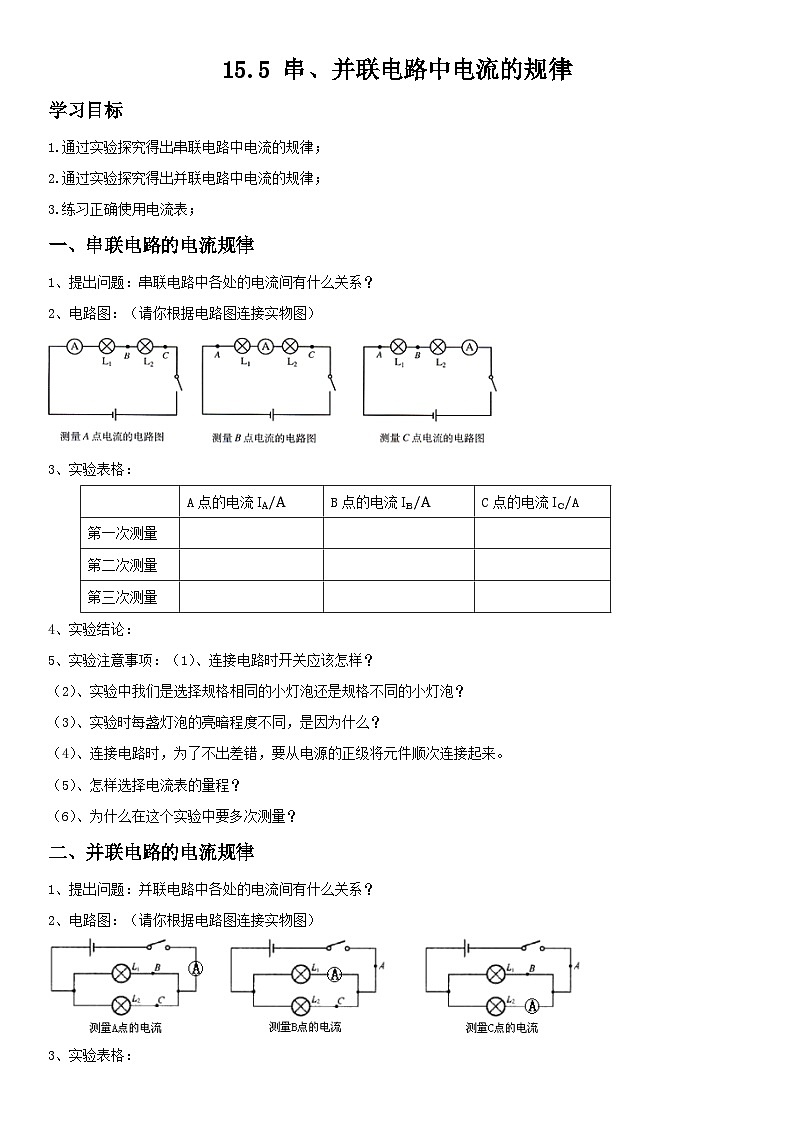

15.5 串、并聯電路中電流的規律學習目標1.通過實驗探究得出串聯電路中電流的規律；2.通過實驗探究得出并聯電路中電流的規律；3.練習正確使用電流表；一、串聯電路的電流規律1、提出問題：串聯電路中各處的電流間有什么關系？                                                        2、電路圖：（請你根據電路圖連接實物圖）3、實驗表格： A點的電流IA/AB點的電流IB/AC點的電流IC/A第一次測量   第二次測量   第三次測量   4、實驗結論：                                             5、實驗注意事項：（1）、連接電路時開關應該怎樣？（2）、實驗中我們是選擇規格相同的小燈泡還是規格不同的小燈泡？（3）、實驗時每盞燈泡的亮暗程度不同，是因?yàn)槭裁矗?/span>（4）、連接電路時，為了不出差錯，要從電源的正級將元件順次連接起來。（5）、怎樣選擇電流表的量程？（6）、為什么在這個實驗中要多次測量？二、并聯電路的電流規律1、提出問題：并聯電路中各處的電流間有什么關系？                                                           2、電路圖：（請你根據電路圖連接實物圖）3、實驗表格： A點的電流IA/AB點的電流IB/AC點的電流IC/A第一次測量   第二次測量   第三次測量   4、實驗結論：                                      達標檢測1．如下圖所示的電路中，A1的示數是0.3A，則A2的示數是________，流過L2的電流是________．  2．如圖所示的電路，電流表A1的示數是1.2A，電流表A2的示數是0.7A，則通過L1的電流是________，通過L2的電流是________．3．在探究串、并聯電路電流關系的時候，測量完一組數據后，還要換另外兩只不同規格的燈泡再次測量，這是為了（     ）A．為了使測量得到的數據更準確       B．為防止燈泡損壞影響實驗結果C．為獲得普遍適用的結論             D．看其中哪組數據更準確就填哪一組4．兩只燈泡接在電路中，電流表測得通過它們的電流值相等，由此可以判斷兩燈的連接情況是（    ）A．一定串聯  B．一定并聯C．可能串聯，也可能并聯 D．無法確定5．在“用電流表測電流”的實驗中，某同學接成如上圖1所示的電路．當開關閉合后，兩燈都發光，兩個電流表的指針?biāo)肝恢镁鶠樯蠄D2所示，則通過燈L2的電流為________A，通過燈L1的電流為________A．6．把兩個燈泡串聯后接在某電源上，閉合開關后發現甲燈比乙燈亮，則（       ）A．甲燈電流大  B．乙燈電流大C．兩燈電流一樣大 D．無法判斷7．如圖所示，三個燈泡的規格相同，開關閉合后三個燈泡都正常發光，電流表A2的示數為0．9A，電流表A1的示數為_(kāi)________．如果燈泡L1內的自由電子由a到b移動，則電源E的_______（選填“上”或“下”）端為正極．8．如下圖1所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖2所示，通過燈泡L1和L2的電流分別為（      ）A．1．2A   1．2A   B．0．3A   0．3AC．1．2A   0．3A   D．1．5A   0．3A
