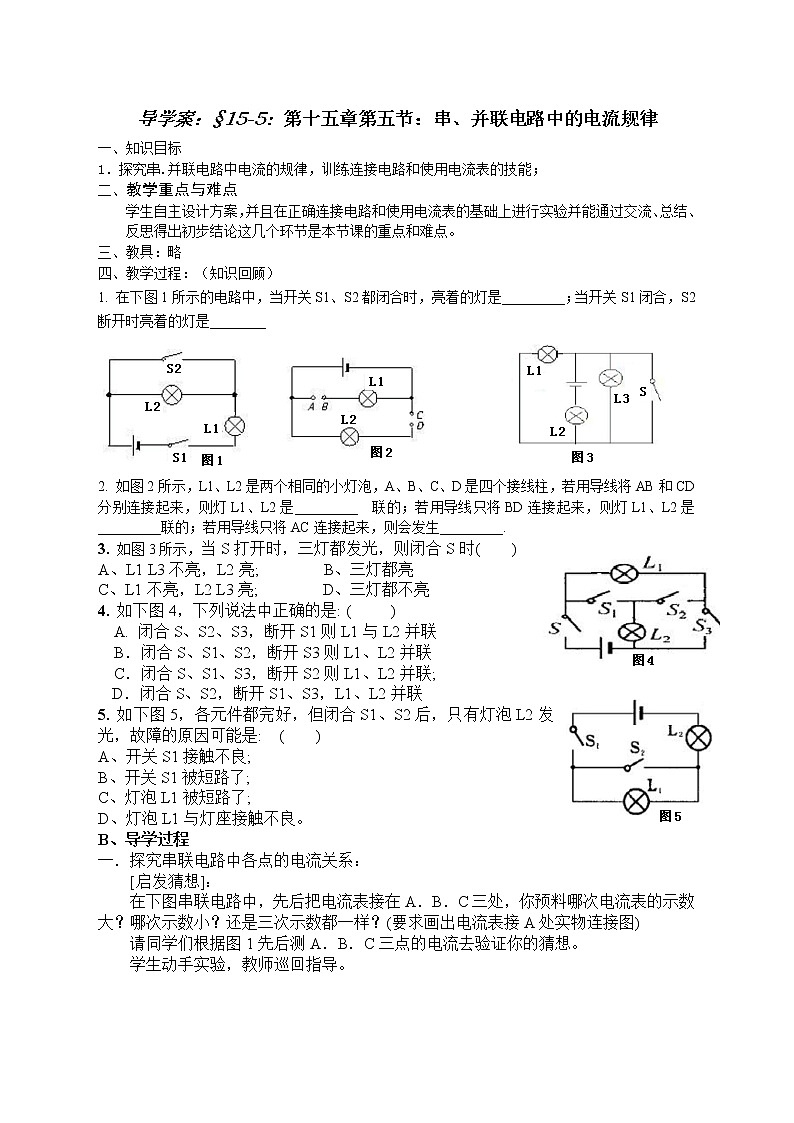

初中物理人教版九年級全冊第十五章 電流和電路第5節 串、并聯電路中電流的規律導學案

這是一份初中物理人教版九年級全冊第十五章 電流和電路第5節 串、并聯電路中電流的規律導學案，共4頁。學案主要包含了知識目標，教學重點與難點，教具，教學過程，教與學反思等內容，歡迎下載使用。
1．探究串.并聯電路中電流的規律，訓練連接電路和使用電流表的技能；
二、教學重點與難點
學生自主設計方案，并且在正確連接電路和使用電流表的基礎上進行實驗并能通過交流、總結、反思得出初步結論這幾個環節是本節課的重點和難點。
三、教具：略
四、教學過程：（知識回顧）
1. 在下圖1所示的電路中，當開關S1、S2都閉合時，亮著的燈是_________；當開關S1閉合，S2斷開時亮著的燈是________
2. 如圖2所示，L1、L2是兩個相同的小燈泡，A、B、C、D是四個接線柱，若用導線將AB和CD分別連接起來，則燈L1、L2是_________ 聯的；若用導線只將BD連接起來，則燈L1、L2是_________聯的；若用導線只將AC連接起來，則會發生_________.
3. 如圖3所示，當S打開時，三燈都發光，則閉合S時( )
A、L1 L3不亮，L2亮; B、三燈都亮
C、L1不亮，L2 L3亮; D、三燈都不亮
4. 如下圖4，下列說法中正確的是: ( )
A. 閉合S、S2、S3，斷開S1則L1與L2并聯
B．閉合S、S1、S2，斷開S3則L1、L2并聯
C．閉合S、S1、S3，斷開S2則L1、L2并聯;
D．閉合S、S2，斷開S1、S3，L1、L2并聯
5. 如下圖5，各元件都完好，但閉合S1、S2后，只有燈泡L2發光，故障的原因可能是: ( )
A、開關S1接觸不良;
B、開關S1被短路了;
C、燈泡L1被短路了;
D、燈泡L1與燈座接觸不良。
B、導學過程

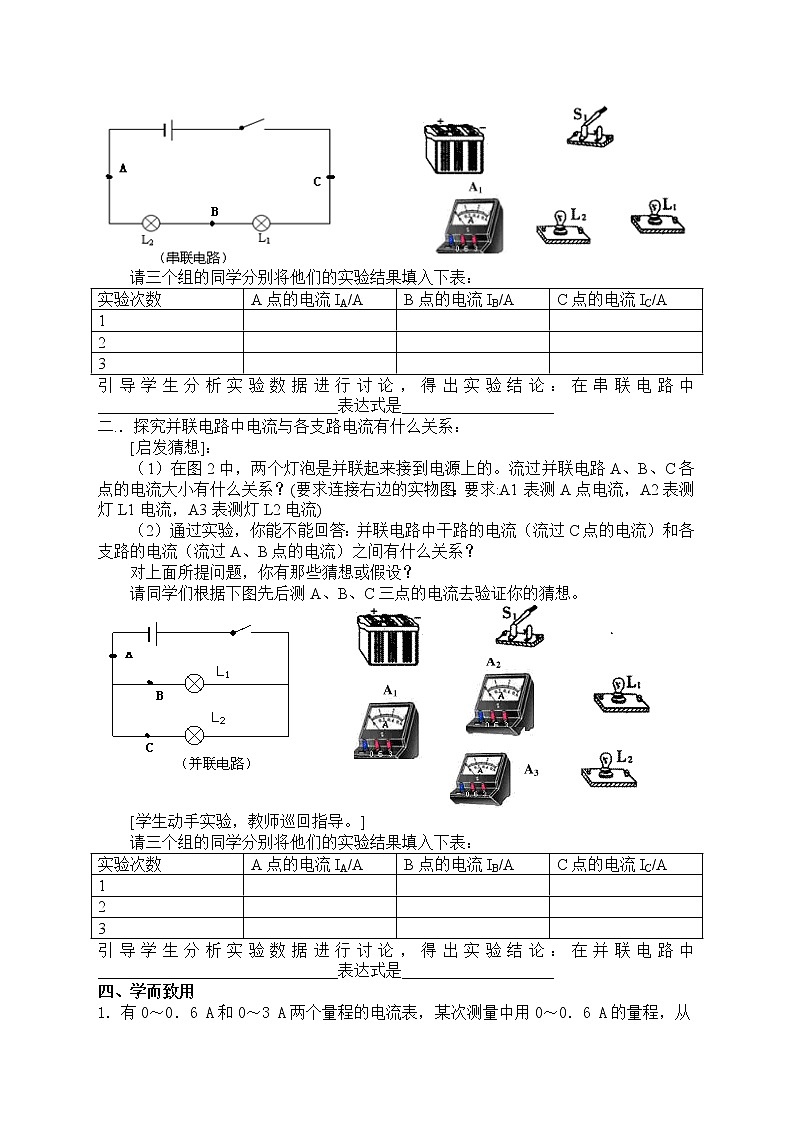

一．探究串聯電路中各點的電流關系：
[啟發猜想]：
在下圖串聯電路中，先后把電流表接在A．B．C三處，你預料哪次電流表的示數大？哪次示數?。窟€是三次示數都一樣？(要求畫出電流表接A處實物連接圖)
請同學們根據圖1先后測A．B．C三點的電流去驗證你的猜想。
學生動手實驗，教師巡回指導。
請三個組的同學分別將他們的實驗結果填入下表：
引導學生分析實驗數據進行討論，得出實驗結論：在串聯電路中______________________________表達式是___________________
二.．探究并聯電路中電流與各支路電流有什么關系：
[啟發猜想]：
（1）在圖2中，兩個燈泡是并聯起來接到電源上的。流過并聯電路A、B、C各點的電流大小有什么關系？(要求連接右邊的實物圖：要求:A1表測A點電流，A2表測燈L1電流，A3表測燈L2電流)
（2）通過實驗，你能不能回答：并聯電路中干路的電流（流過C點的電流）和各支路的電流（流過A、B點的電流）之間有什么關系？
對上面所提問題，你有那些猜想或假設？
請同學們根據下圖先后測A、B、C三點的電流去驗證你的猜想。
[學生動手實驗，教師巡回指導。]
請三個組的同學分別將他們的實驗結果填入下表：
引導學生分析實驗數據進行討論，得出實驗結論：在并聯電路中______________________________表達式是___________________
四、學而致用
1. 有0～0．6 A和0～3 A兩個量程的電流表，某次測量中用0～0．6 A的量程，從0～3 A量程的刻度盤上發現指針正指在2．4 A的刻度線上，測得實際電流大小為
A． 2．4 A B． 0．44 A C． 0．48 A D． 0．8 A
2．在圖5—28電路中，如果電流表的示數是1．2 A，通過燈泡L1的電流是0．7 A,則流過燈泡L2的電流是__________．
3.某同學在使用電流表測電流時，他發現表針是向左邊偏轉的，則這是因?yàn)殡娏鞅淼恼?、?fù)接線柱________。
21．如圖是“探究串聯電路電流特點”的實驗電路圖：
（1）實驗中，選擇兩個小燈泡的規格應該是_______的（填“相同”或“不相同”）。
（2）下表是某同學實驗中的一組數據：
指出上述表格所記錄的數據中，明顯錯誤的數值是_______，造成錯誤的原因是______________________。
（3）實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光，造成其中一個小燈泡不發光的原因是 ( )
A．通過燈泡的電流小B．燈泡的燈絲斷了
C．燈絲的電阻小D．小燈泡靠近負極
4．如圖所示，閉合開關后，只有一盞燈亮，兩個電流表的示數相同，造成這種現象的原因可能是 ( )
A．燈L1斷路
B．燈L1短路
C．燈L2斷路
D．燈L2短路
5．如圖所示的電路中，開關S閉合后，通過L1、L2的電流之比為2：3，則燈L1與L2是_______聯的，電流表A1與A2的示數之比為_(kāi)______。
6．在一個電源兩端接有兩個不同的燈泡，用電流表測得通過這兩個燈泡的電流相等，則這兩個燈泡的連接方式 ( )
A．一定是串聯B．一定是并聯
C．串聯、并聯都可能D．不可能是并聯
7．如圖所示，是小敏同學在某次實驗探究中連接的電路。開關S2控制的是燈_____，電流表測量的是______的電流。并畫出它的電路圖.
五．達標測評
1. 有一電路上串聯著20只燈泡，如果電源插頭處的電流為200mA那么通過每只小燈泡的電流是：（ ）
A、10 mA B、20 mA C、200 mA D、100 mA
2. 圖5—60中的電路中，如果通過燈L1和L2的電流分別為0. 4A和0.8A。則電流表A1和A2的示數分別是：（ ）
A．0. 8A，0. 4A B．0.4A，0.8A
，0.4A ，0.8A
3. 如圖5—63所示，已知通過燈L1的電流為0.4A，通過燈L2的電流為0.6A。要求：①用電流表A2測量干路電流，A1測量通過燈L1中的電流，用鉛筆線代替導線，把圖5—63所示的實物元件連接起來，導線不準交叉。②在右邊虛線框中畫出對應的電路圖。③在圖5—64中標出電流表A2的指針位置，并標出A2所用的接線柱。
六、教與學反思：
實驗次數
A點的電流IA/A
B點的電流IB/A
C點的電流IC/A
1
2
3
實驗次數
A點的電流IA/A
B點的電流IB/A
C點的電流IC/A
1
2
3
電流表的位置
A
B
C
電流I／A
0.3
0.3
1.5
