滬科版 (2019)必修 第三冊第2章 電場的性質2.4 電容器 電容當堂檢測題

這是一份滬科版 (2019)必修 第三冊第2章 電場的性質2.4 電容器 電容當堂檢測題，共19頁。試卷主要包含了如甲圖所示是觀察電容器的充等內容，歡迎下載使用。

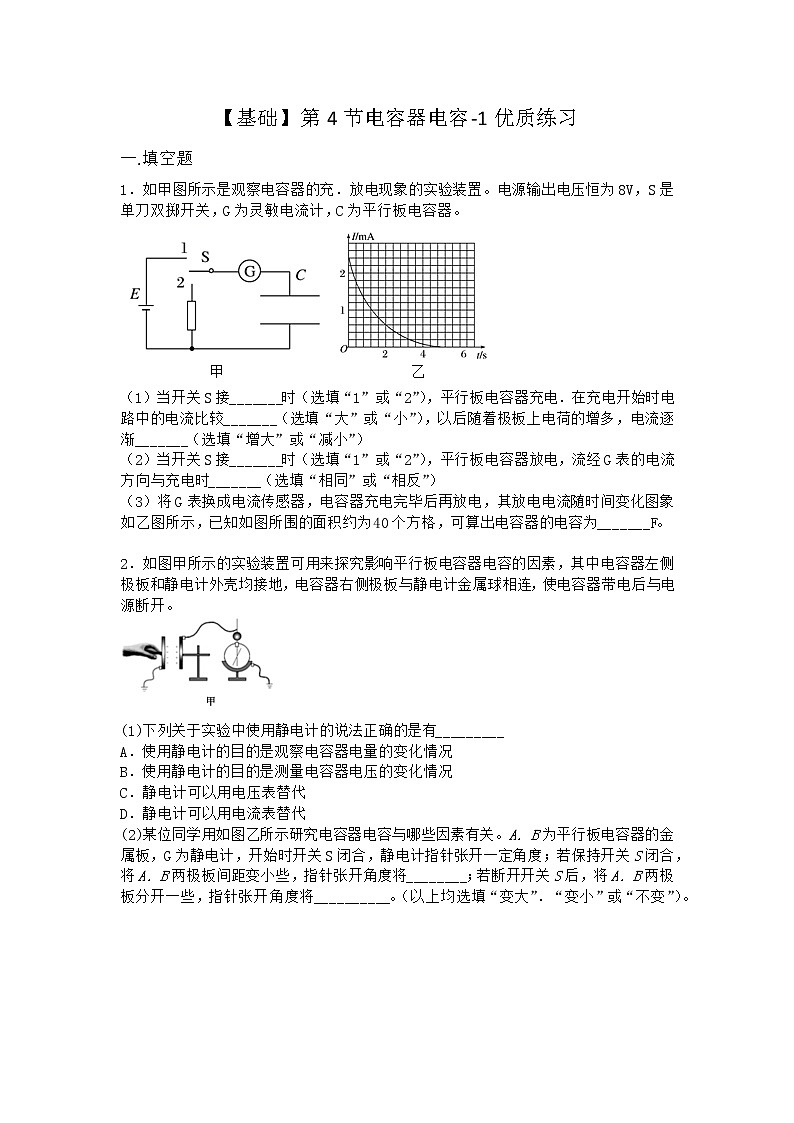

【基礎】第4節電容器電容-1優質練習一.填空題1．如甲圖所示是觀察電容器的充．放電現象的實驗裝置。電源輸出電壓恒為8V，S是單刀雙擲開關，G為靈敏電流計，C為平行板電容器。 （1）當開關S接_______時（選填“1”或“2”），平行板電容器充電．在充電開始時電路中的電流比較_______（選填“大”或“小”），以后隨著極板上電荷的增多，電流逐漸_______（選填“增大”或“減小”）（2）當開關S接_______時（選填“1”或“2”），平行板電容器放電，流經G表的電流方向與充電時_______（選填“相同”或“相反”）（3）將G表換成電流傳感器，電容器充電完畢后再放電，其放電電流隨時間變化圖象如乙圖所示，已知如圖所圍的面積約為40個方格，可算出電容器的電容為_______F。 2．如圖甲所示的實驗裝置可用來探究影響平行板電容器電容的因素，其中電容器左側極板和靜電計外殼均接地，電容器右側極板與靜電計金屬球相連，使電容器帶電后與電源斷開。 (1)下列關于實驗中使用靜電計的說法正確的是有_________ A．使用靜電計的目的是觀察電容器電量的變化情況 B．使用靜電計的目的是測量電容器電壓的變化情況 C．靜電計可以用電壓表替代 D．靜電計可以用電流表替代 (2)某位同學用如圖乙所示研究電容器電容與哪些因素有關。A．B為平行板電容器的金屬板，G為靜電計，開始時開關S閉合，靜電計指針張開一定角度；若保持開關S閉合，將A．B兩極板間距變小些，指針張開角度將________；若斷開開關S后，將A．B兩極板分開一些，指針張開角度將__________。（以上均選填“變大”．“變小”或“不變”）。3．電容器充放電的過程一般極短，在電路中接入高阻值電阻可有效延長充放電時間。如圖所示，實驗小組甲．乙兩位同學利用這種方法，繪制放電過程中電流i-t的變化規律。甲同學先按圖甲所示電路連接好實驗電路。然后繼續實驗操作如下：（1）先接通開關S1．S2，調節電阻箱R的阻值，使微安表的指針偏轉接近滿刻度，記下這時微安表的示數i0=500μA．電壓表的示數U0=6.0V，此時電阻箱R的阻值為9.5kΩ，則微安表的內阻為________kΩ。（2）斷開開關S2，同時開始計時，每隔5s讀一次電流i的值，將測得數據填入預先設計的表格中，根據表格中的數據在坐標紙上標出以時間t為橫坐標．電流i為縱坐標的點，如圖乙中用“×”表示的點。根據本次實驗數據估算出該電容器在整個放電過程中放出的電荷量Q0約為________C；（結果保留兩位有效數字）（3）若乙同學采用同樣的實驗器材，研究放電規律時，斷開開關S1（沒有斷開開關S2），則實驗測得的電容器的電容將比甲同學________（不考慮偶然誤差，填“大”“小”或“一樣大”）4．如圖所示的電路中，電源兩端電壓恒定為U，開關S處于斷開狀態。
 （1）當開關S接通的瞬間，電源給電容器_______（選填“充電”或“放電”），此過程中通過電阻R的電流的方向_______（選填“”或“”）。（2）開關S始終處于閉合狀態，若減小電容器兩極板間距離，則電容器的電容_______（選填“增大”或“減小”），此過程中通過電阻R的電流的方向________（選填“”或“”）。（3）開關S閉合，電路穩定后，先斷開S，再將電容器兩極板間距離增大，則電容器的電容______（選填“增大”或“減小”），此過程中_______（選填“有”或“無”）電流通過電阻R。5．如圖所示為一個《密立根油滴實驗》的示意圖。用噴霧器向一個透明的小盒子里噴入帶電油滴。小盒子中的上下板分別連接電池的兩極，讓上板帶正電．下板帶負電。帶電油滴在重力作用下墜落，落入下方小孔后，受到電場力作用。通過改變兩極板之間的電壓，可以調節電場強度。
 (1)實驗過程中，觀察到一個油滴懸浮在極板之間，此時上下兩板間勻強電場的強度為E，顯微鏡觀察．測得油滴的體積為V，已知油滴密度為，當?shù)刂亓铀俣葹?/span>g：首先可以判斷這個油滴帶______電，考慮到油滴受的電場力與重力為平衡關系，結合電場強度的定義式，可以算出油滴所帶電荷量為______；（用E．V．．g表示）(2)在實驗過程中，還會觀察到許多做勻速直線運動的油滴，這些油滴的受力情況是：電場力與重力的方向______，并且電場力大小______重力大??；（“相同”或“相反”；“大于”．“小于”或“等于”）(3)密立根不斷改變電壓，仔細觀察油滴的運動，經過反復試驗得出大量數據，得到如下表所示數據：油滴帶電量（）q1q2q3q4q5q6q6……qn3.24.86.48.011.29.617.6……12.8密立根得出的結論是：油滴的電荷量不是連續變化的，而是一份一份增加的，油滴的電荷量有一個共同的最大公約數，所有電荷量都是這個最大公約數的整數倍。如今我們知道，這個最大公約數等于單個電子或質子所帶的電荷量，被稱為______。6．在“探究平行板電容器的電容與哪些因素有關”的實驗中。實驗裝置如圖所示。把一極板固定在絕緣支架上，用手握住另一極板絕緣柄，使兩極板相距10cm左右，兩極板分別與靜電計的金屬球和大地相連，靜電計外殼接地。(1)給平行板電容器充電后，可觀察到靜電計的指針偏轉一定的角度。則靜電計的指針偏轉角度變大，反映了電容器的______（填“電容”“電壓”或“電量”）變大。(2)某同學進行了下面的些操作：左極板向上移動時，可觀察到靜電計指針偏轉角______；兩極板間插入電介質時，可觀察到靜電計指針偏轉角______（均填“變大”“變小”或“不變”）。7．如圖所示，電源A電壓為，電源B電壓為，將電鍵K從A換到B，電流計G通過的電量為，則圖中以空氣為電介質的電容器的電容為______。若將電鍵K再從B斷開，插入其它電介質，電容器兩極板間的電場強度______（填“變大”“變小”或“不變”），若再將上極板上移，相比于移動極板前，電容器兩極板間的電場強度______（填“變大”“變小”或“不變”）。8．某同學利用圖所示的實驗電路測量平行板電容器的電容。 （1）用歐姆表直接連接待測電容兩端，觀察到指針的偏轉情況是___________；A．偏轉角度一直很小    B．偏轉角度一直很大C．偏轉角度逐漸增大    D．偏轉角度先很大，逐漸減小（2）按如圖所示電路原理圖連接好實驗電路，將開關S接通___________（選填“1”．“2”），對電容器進行充電，足夠長時間后，記下電壓表讀數U0=2.9V；（3）再將開關S接通另一端，并同時開始計時，每隔5s或10s讀一次微安表的讀數I，將讀數記錄在預先設計的表格中。根據表格中的12組數據，以t為橫坐標，I為縱坐標，在坐標紙上將各組數據所對應的點補充完整，并用平滑的曲線連接_________；t/s0510152030405060708090I/μA252190145105764624125210 （4）根據以上實驗結果和圖像，算出該電容器的電容約為___________F（結果保留兩位有效數字）。9．在“用傳感器觀察電容器的充放電過程”實驗中，按圖1所示連接電路。電源電動勢為8.0V，內阻可以忽略。單刀雙擲開關S先跟2相接，某時刻開關改接1，一段時間后，把開關再改接2實驗中使用了電流傳感器來采集電流隨時間的變化情況。（1）開關S改接2后，電容器進行的是___________（選填“充電”或“放電”）過程。此過程得到的I-t圖像如圖2所示，圖中用陰影標記的狹長矩形的面積的物理意義是___________。如果不改變電路其他參數，只減小電阻R的阻值，則此過程的I-t曲線與坐標軸所圍成的面積將___________（選填“減小”．“不變”或“增大”）。（2）若實驗中測得該電容器在整個放電過程中釋放的電荷量Q=3.44×10-3 C，則該電容器的電容為___________ μF。（3）關于電容器在整個充．放電過程中的q-t圖像和UAB-t圖像的大致形狀，可能正確的有___________（q為電容器極板所帶的電荷量，UAB為A．B兩板的電勢差）。10．研究與平行板電容器電容有關因素的實驗裝置如圖所示：
 (1)實驗前，只用帶電玻璃棒與電容器______板接觸，能使電容器帶電。(2)實驗中保持極板電荷量不變．靜電計張角變小，說明平行板電容器電容______（填“變大”或“變小”）。(3)下列能使靜電計指針張角變小的實驗操作是______。A．只將板靠近板B．只將電容器板向上平移C．只在極板間插入有機玻璃板D．只增加極板帶電量11．如圖甲所示的實驗裝置可用來探究影響平行板電容器電容的因素，其中電容器左側極板和靜電計外殼均接地，電容器右側極板與靜電計金屬球相連，使電容器帶電后與電源斷開。(1)在實驗室中完成這個實驗的方法是________。A．假設法    B．比值法    C．控制變量法    D．微小量放大法(2)下列關于實驗中使用靜電計的說法正確的有____________。A．使用靜電計的目的是觀察電容器電壓的變化情況B．使用靜電計的目的是測量電容器電量的變化情況C．靜電計可以用電壓表替代D．靜電計可以用電流表替代(3)某位同學用如圖乙所示研究電容器電容與哪些因素有關。A．B為平行板電容器的金屬板，G為靜電計，開始時開關S閉合，靜電計指針張開一定角度；若保持開關S閉合，將A．B兩極板間距變大些，指針張開角度將____________；若斷開開關S后，將A．B兩極板靠近些，指針張開角度將_______。（以上均選填“變大”．“變小”或“不變”）12．如圖所示是“研究平行板電容器的電容與哪些因素有關”的實驗裝置。兩塊相互靠近的等大正對平行金屬平板M．N組成電容器，板N固定在絕緣座上并通過導線與靜電計中心桿相接，板M和靜電計的金屬殼都通過導線接地，板M上裝有絕緣手柄，可以控制板M的位置。
 （1）初步分析影響因素可能有兩板間距大?。畼O板正對面積大小．電介質的介電常數的大小等，所以本實驗所用的科學探究方法是_______（填“理想實驗法”“建立物理模型法”或“控制變量法”）.（2）使電容器帶電后與電源斷開，此時靜電計指針張開一定角度，再進行以下實驗（每次保證其他條件不變化，以下空格均填“變大”“變小”或“不變”）：①若僅將M板適當左移，則靜電計指針的偏角將________；②若僅將N板適當上移，則靜電計指針的偏角將________；③若在兩極板間插入一塊電介質板，則靜電計指針偏角將_______.13．如圖所示是“研究決定平行板電容器電容的因素”的實驗裝置。將一個平行板電容器的兩極板分別與靜電計的金屬球及地線相連，靜電計的外殼接地，給電容器充電，此時靜電計的指針偏轉一定角度，表明電容器的兩極板間存在一定的電勢差。使電容器帶電后與電源斷開，此時靜電計指針張開一定角度，再進行以下實驗（每次保證其他條件不變，以下空格均選填“變大”“變小”或“不變”）：(1)如圖甲所示，若僅將左極板適當左移，則靜電計指針的偏角將___________；(2)如圖乙所示，若僅將左極板適當上移，則靜電計指針的偏角將___________；(3)如圖丙所示，若僅在兩板板間插入云母片，則靜電計指針的偏角將___________。14．如圖所示的實驗裝置可用來探究影響平行板電容器電容的因素，其中電容器左側極板和靜電計外殼均接地，電容器右側極板與靜電計金屬球相連，使電容器帶電后與電源斷開。 （1）影響平行板電容器電容的因素有___________A．兩極板的正對面積           B．兩板間距離C．電介質的介電常數           D．極板的材料（2）在實驗室中完成這個實驗的方法是 ___________A．類比法      B．控制變量法         C．假設法         D．微小量放大法（3）該實驗中使用靜電計的目的是___________（4）可觀察到靜電計指針偏角變大的是___________A．左極板上移         B．左極板右移       C．插人云母片15．如下圖所示是定性研究平行板電容器的電容與結構之間的關系的裝置，平行板電容器的A板與靜電計相連，B板和靜電計金屬殼都接地，若充電后保持電容器帶電量不變。試指出下列三個圖所示的情況下，靜電計指針的偏轉角度變化情況，(填“變大．變小或不變”)①正對面積減小時，靜電計指針的偏轉角度______，說明平行板電容器的電容隨______而增大；②板間距離增大時，靜電計指針的偏轉角度______，說明平行板電容器的電容隨______而增大；③插入電介質時，靜電計指針的偏轉角度______，說明平行板電容器的電容隨______而增大。16．在“探究平行板電容器的電容與哪些因素有關”的實驗中，如圖所示的實驗裝置，平行板電容器的極板A與一靈敏靜電計相接，極板B接地。
 (1)靜電計指針的偏轉程度顯示已充電電容器兩極板的 _________（填“電壓”或“電荷量”）的大小。  (2)當電荷量不變時，使兩極板間距離減小，可觀察到靜電計指針的偏角減小，電容器電容 _________（填“增大”“不變”或“減小”）17．一個平行板電容器，使其電量增加庫侖時，兩板間電壓增加10伏特。若把兩板間電壓升高到25伏特時，電容器所帶電量為______庫侖。18．傳感器是一種采集信息重要器件。如圖所示是一種測定壓力的電容式傳感器，A為固定電極，B為可動電極，組成一個電容大小可變的電容器?？蓜与姌O兩端固定，當待測壓力施加在可動電極上時，可動電極發生形變，從而改變了電容器的電容?，F(xiàn)將此電容式傳感器與零刻度在中央的靈敏電流表和電源串聯成閉合電路，已知電流從電流表正接線柱流入時指針向右偏轉。當待測壓力減小時，電容器的電容將__________（填“增大”或“減小”），電容器的電荷量將_______（填“增大”或“減小”），靈敏電流表的指針向____（填“左偏”或“右偏”）。
參考答案與試題解析1．【答案】    大    減小        相反        【解析】（1）[1][2][3]充電時必須將電容器接電源，故將單刀雙擲開關拔向1；由乙圖知，充電開始時電路中的電流比較大，以后隨著極板上電荷的增多，電流逐漸減小；（2）[4][5]開關接電容器時，即S接2，平行板電容器放電，流經G表的電流方向與充電時相反；（3）[6]已知有40個方格；一個格子的電量為所以釋放的電荷量為根據電容器的電容2．【答案】B    不變    變大    【解析】【來源】重慶市北碚區兼善中學2020-2021學年高二（上）第一次階段性物理試題 (1)[1]AB．靜電計可測量電勢差，根據指針張角的大小，觀察電容器電壓的變化情況，無法判斷電量的變化情況，故B正確，A錯誤；CD．靜電計與電壓表．電流表的原理不同，不能替代，電流表．電壓表線圈中必須有電流通過時，指針才偏轉，而靜電計是根據“同種電荷相排斥”制成的，靜電計不可以用電壓表替代，故CD錯誤。故選B。(2)[2]若保持開關S閉合，則兩板間電壓U一定，則指針張開角度將不變。[3]若斷開開關S后，Q一定，將A．B兩極板分開一些，根據可知C變小，根據可知，U增大，則指針張開角度將變大。3．【答案】2.5    8.0×10-3（7.5×10-3或7.8×10-3．8.3×10-3）    小    【解析】（1）[1] 因?yàn)殡妷罕盹@示的是微安表與電阻箱的兩端電壓，而微安表的示數為500μA ，故微安表與電阻箱的總電阻為則微安表的內阻為（2）[2]圖線與時間軸所圍成的圖形的面積即為放電過程放出的電荷量，我們數出的方格數為32，(注意數的時候大于半個格就算一個格，小于半個格的不算)而每個小格的電荷量則放電的總電荷量為（3）[3] 沒有斷開開關S2，電壓表和電容器形成通路，有一部分電荷量流經電壓表，故實驗測得的電容器的電容將比甲同學小。4．【答案】    ①. 充電    ②.     ③. 增大    ④.     ⑤. 減小    ⑥. 無【解析】【分析】【詳解】（1）[1][2]接通開關S的瞬間，電容器充電，故通過電阻R的電流方向是從A到；（2）[3][4]平行板電容器充電穩定后，在將兩板間距離減小的過程中，根據電容增大，由電量增大，故電容器要充電，故通過電阻R的電流方向是從A到；（3）[5][6]如果電容器充電平衡后，先斷開S，再將兩板間距離增大，根據電容減??；因?yàn)殡娏恳欢ǎ孰娙萜鞑荒芊烹?，故沒有電流流過電阻R。5．【答案】負電荷        相反    等于
    元電荷    【解析】【來源】湖南省長沙寧鄉市第十高級中學2020-2021學年高二（上）10月月考物理試題 (1)[1]該油滴豎直向下做勻速直線運動，受重力和電場力，二力平衡;;故電場力向上，而場強向下，故油滴帶負電荷；[2] 勻速運動是平衡狀態，重力和電場力平衡得(2)[3][4]油滴做勻速直線運動受力平衡，所以電場力與重力的方向相反,大小相等。(3)[5] 這個最大公約數等于單個電子或質子所帶的電荷量，被稱為元電荷。 6．【答案】電壓    變大    變小    【解析】(1)[1]靜電計指針的偏轉程度顯示兩極板間的電勢差。靜電計的指針偏轉角度變大，反映了電容器的電壓變大。(2)[2]左極板向上移動時，S減小，則由可知，C變小，又Q一定，由Q=CU可知，U變大，可觀察到靜電計指針偏轉角變大；[3]兩極板間插入電介質時，變大，則由可知，C變大，又Q一定，由Q=CU可知，U減小，可觀察到靜電計指針偏轉角變小。 7．【答案】    變小    不變    【解析】[1]電容器的電容[2]插入其它電介質，比空氣介電常量大，所以電容增大，不變，變小，由則變?。?/span>[3]不變，只改變，則 則不變.8．【答案】D    1        1.5×10-3    【解析】【來源】2021屆重慶市沙坪壩區第八中學高三（下）高考適應性考試物理試題（二） （1）[1]歐姆表測電阻的原理是通過測量流過電阻的電流大小來間接反映其電阻大小，用歐姆表直接連接待測電容兩端，表內部電源給電容器充電，在開始時電流較大，所以指針的偏轉角度很大，隨著電容器所帶電荷量不斷增大，充電電流逐漸減小，所以指針的偏轉角度逐漸減小，綜上所述可知D正確。故選D。（2）[2]對電容器進行充電時，電容器兩端應與電源兩端相接，所以開關S接通1。（3）[3]如圖所示。 （4）[4]I-t圖線與t軸所圍的面積表示電容器充滿電時所帶電荷量，即Q≈34×25×10-6×5C=4.25×10-3C根據電容的定義式可得9．【答案】放電    0.2s內電容器放出的電荷量    不變    430    AD    【解析】【來源】2021屆北京市西城區高三（下）二模物理試題 （1）[1] 將開關S接通1，電容器與電源相連，所以電容器的充電；再將S接通2，電容器通過電阻R放電。[2] 圖中橫坐標分成許多很小的時間間隔，在這些很小的時間間隔里，放電電流可以視為不變，則為這段時間內的電荷量，所以 圖中用陰影標記的狹長矩形的面積的物理意義是電容器0.2s內電容器放出的電荷量。[3]根據電荷量與電阻值R無關，如果不改變電路其他參考數，只減小電阻R的阻值，則此過程的I-t曲線與坐標軸所圍成的面積將不變。（2）[4]根據（3）[5]AB．電容器在充電過程中，電流由最大逐漸減小，放電過程電流也是由最大逐漸減小，根據圖像的傾斜程度表示電流的大小，B錯誤A正確；CD．電容器在充電過程中，電流由最大逐漸減小，放電過程電流也是由最大逐漸減小，根據電容器的電容不變， C錯誤D正確。故選AD。10．【答案】    變大    AC    【解析】(1)[1]當用帶電玻璃棒與電容器板接觸，由于靜電感應，從而在板感應出等量的異種電荷，從而使電容器帶電。因b板接地，若接觸b板，將使玻璃棒所帶電荷中和，而無法使電容器帶電。(2)[2]指針張角減小，說明兩極板間的電勢差減小，由可知，保持不變，必然在變大。(3)[3]AC．根據電容器的決定式，將電容器板靠近板．插入玻璃板能使變大，根據可知，電荷量不變，則電勢差減小，靜電計指針的張角變小，故AC正確；B．根據電容器的決定式，只將板向上平移，能使減小，根據可知，電荷量不變，則電勢差U增大，靜電計指針的張角增大，故B錯誤；D．根據可知，只增加極板帶電量Q，極板間電勢差U增大，靜電計指針的張角增大，故D錯誤。故選AC。11．【答案】C    A    不變    變小    【解析】(1)[1]根據可知影響平行板電容器的電容的因素有：兩極板的正對面積．兩極板間的距離．電介質的相對介電常數；完成實驗探究需要用到的方法是控制變量法，故選C；(2)[2]電容器帶電后與電源斷開，因此本實驗電荷量不變，則靜電計是為了觀察電壓的變化，從而由確定出電容的變化，由于電路中沒有電流，不能用電流表或者電壓表代替靜電計，故選A；(3)[3][4]若保持開關S閉合，兩板間的電壓不變，則指針張開角度不變；若斷開開關S后，電荷量Q不變，將A．B兩極板間距離d變小些，根據可知電容增大，由可知，U減小，則指針張開角度變小。12．【答案】    ①. 控制變量法    ②. 變大    ③. 變大    ④. 變小【解析】【詳解】（1）[1]本實驗所用的科學探究方法是控制變量法。（2）①[2]使電容器帶電后與電源斷開，電容器兩極板所帶的電荷量保持不變，并且靜電計指針張開的角度隨兩極板間的電勢差的增大而增大，根據電容的決定公式可知若僅將M板適當左移，則d增大，C減小，再由電容的定義公式可知U增大，所以靜電計指針偏角將變大。②[2]根據電容器的決定公式可知若僅將N板適當上移，則S減小，C減小，再由電容的定義公式可知U增大，所以靜電計指針的偏角將變大。③[3]根據電容器的決定公式可知若在兩極板間插入一塊電介質板，則增大，C增大，再由電容的定義公式可知U減小，所以靜電計指針的偏角將變小。13．【答案】變大    變大    變小    【解析】根據解得(1)[1]如圖甲所示，根據，若僅將左極板適當左移，d變大，U變大，則靜電計指針的偏角將變大；(2)[2]如圖乙所示，根據，若僅將左極板適當上移，S變小，U變大，則靜電計指針的偏角將變大；(3)[3]如圖丙所示，根據，若僅在兩板板間插入云母片，ε變大，U變小，則靜電計指針的偏角將變小。14．【答案】ABC    B    觀察 電容器電壓的變化情況    A    【解析】【來源】湖北省重點中學2020-2021學年高一（下）5月聯考物理試題 略15．【答案】增大    正對面積的增大    增大    板間距離的減小    減小    相對介電常數的增大    【解析】【來源】河南省新鄉市長垣第十中學2020-2021學年高二（上）第二次月考物理試題 ①[1]正對面積減小時，根據判斷電容變小，電容器的帶電量Q不變，根據判斷電勢差變大，所以靜電計指針的偏轉角度增大；[2]正對面積減小時，電容變小，說明平行板電容器的電容隨正對面積的增大而增大；②[3]板間距離增大時，電容變小，電容器的帶電量Q不變，電勢差變大，靜電計指針的偏轉角度增大；[4]板間距離增大時，電容變小，說明平行板電容器的電容隨板間距離的減小而增大；③[5]插入電介質時，電容變大，帶電量不變，電勢差減小，靜電計指針的偏角減??；[6]插入電介質時，電容變大，說明平行板電容器的電容隨相對介電常數的增大而增大。16．【答案】電壓    增大    【解析】(1)[1] 靜電計指針的偏轉程度顯示已充電電容器兩極板的電壓，電壓越大，指針偏角越大。(2)[2] 靜電計指針的偏角減小，則電壓減小，根據 可知，電容增大。17．【答案】2.5×10-5【解析】【來源】陜西省西安市華山中學2020-2021學年高二（上）12月物理試題 電容器的電容為兩板間電壓升高到25伏特時，電容器所帶電量為Q=UC=2.5×10-5C18．【答案】  (1). 減小    (2). 減小    (3). 左偏 【解析】[1][2][3]當待測壓力減小時，兩板間距d變大，根據 可知，電容器的電容將減小，根據Q=CU可知，電容器的電荷量將減小，電容器放電，電流從正極流出電流計，則靈敏電流表的指針向左偏。
