初中物理第2節 歐姆定律評課ppt課件

這是一份初中物理第2節 歐姆定律評課ppt課件，共19頁。PPT課件主要包含了歐姆定律，完成大本等內容，歡迎下載使用。
電流 I單位：安培 A
電壓 U 單位：伏特 V
XXXXXXXXXXXXXXX
電阻 R單位：歐姆 Ω

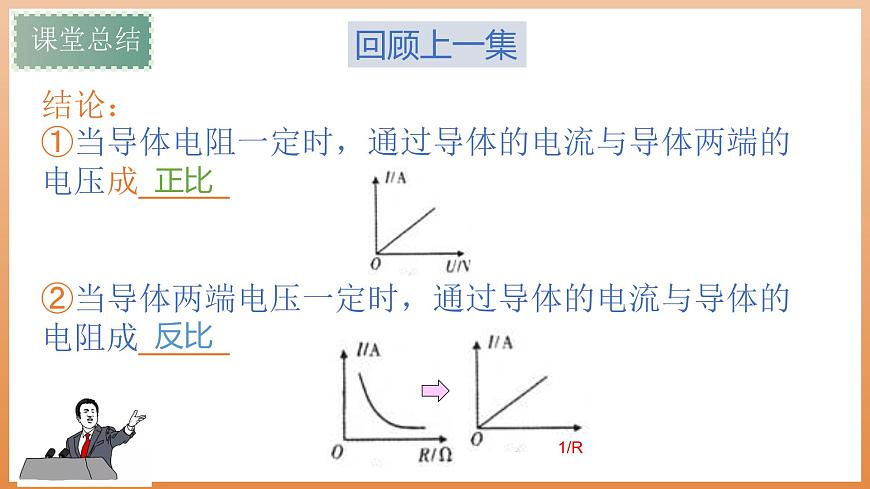

結論：①當導體電阻一定時，通過導體的電流與導體兩端的電壓成_____②當導體兩端電壓一定時，通過導體的電流與導體的電阻成_____

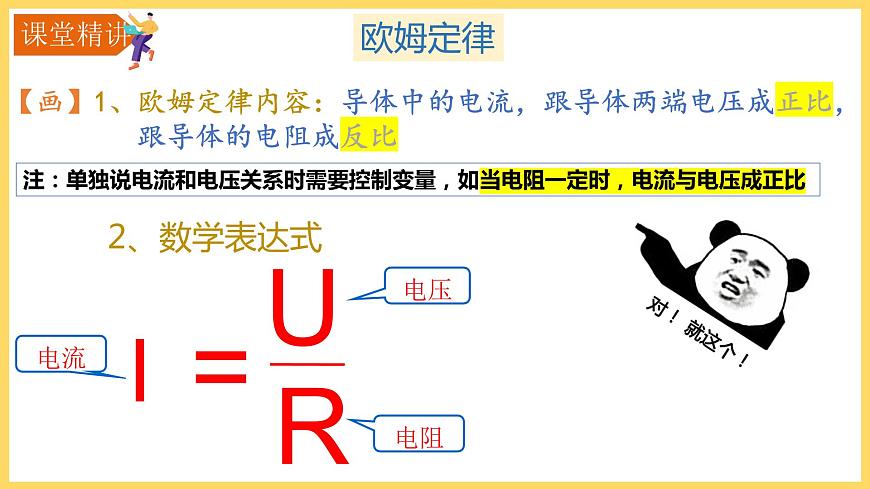

【畫】1、歐姆定律內容：導體中的電流，跟導體兩端電壓成正比， 跟導體的電阻成反比
注：?jiǎn)为?dú)說電流和電壓關系時需要控制變量，如當電阻一定時，電流與電壓成正比

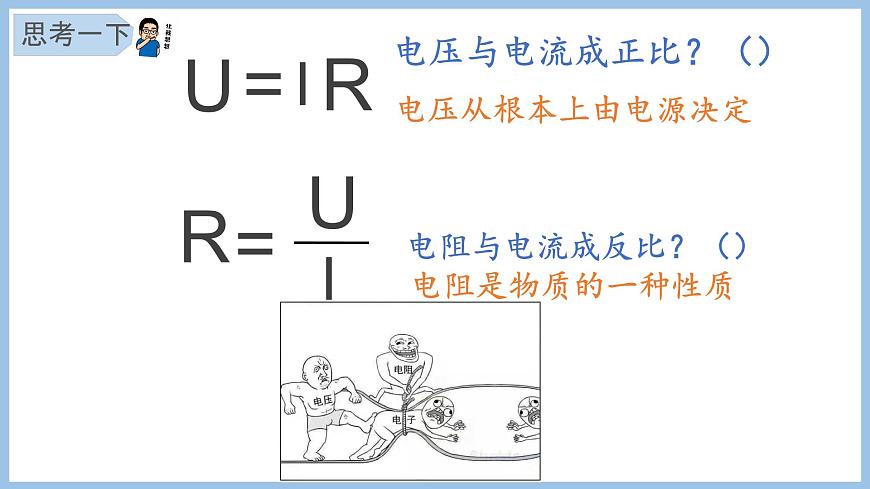

電壓與電流成正比？（）
電壓從根本上由電源決定
電阻與電流成反比？（）
加在某一電阻器兩端的電壓為5 V時，通過它的電流是0.5 A，則該電阻器的電阻應是 。如果兩端的電壓增加到20 V，此時這個電阻器的電阻值是 。如果兩端的電壓為0 V，此時這個電阻器的電阻值是 。
提示：因?yàn)殡娮枋菍?dǎo)體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。

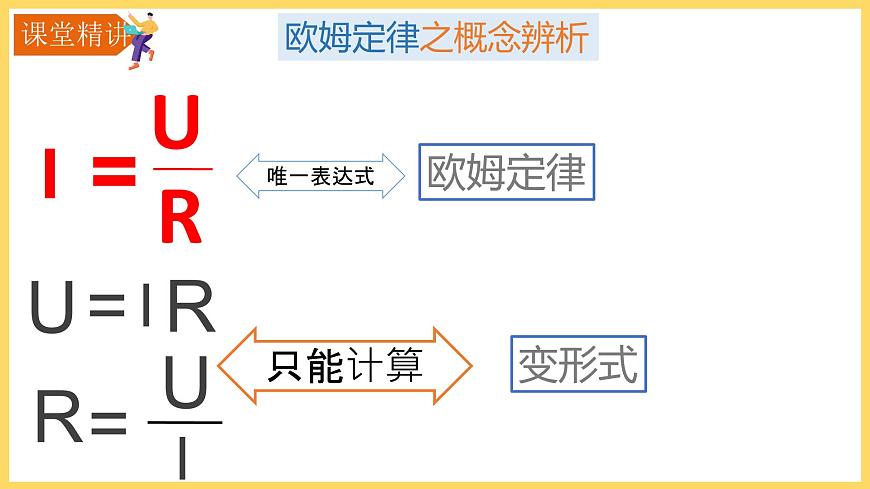

歐姆定律導體中的電流，跟導體兩端電壓成正比，跟導體的電阻成反比
I——安培（A） U——伏特（V） R——?dú)W姆（Ω）
三個物理量是對于同一個導體或者同一個電路而言
三個物理量是對于同一個時刻而言
如圖，滑動變阻器在最左端，電流為I1,電壓為U1，滑動變阻器在最右端，電流為I2,電壓為U2
例1：輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
解：由題可知R=30 Ω U=12 V 電燈的電流
答：通過這盞電燈的電流是0.4A
電源電壓為6V，電壓表示數為2V,L2電阻為10Ω，則L1的電阻為？
電源電壓為6V,L2電阻為10Ω，C處的電流為1A，則L1的電阻為？
4、【筆記】☆歐姆定律的使用范圍
純電阻電路：用電器只能是電阻元件（電阻、燈泡、熱水壺、電飯煲、電烤箱等）
（電能全部轉化為內能）
不適用：非純電阻電路：含有電動機、電風扇、電冰箱、空調、電吹風等的電路
（電能除了轉化為內能外，還轉化為其他形式的能）
電吹風 電風扇
