2021學年第十七章 歐姆定律第2節 歐姆定律課文配套課件ppt

這是一份2021學年第十七章 歐姆定律第2節 歐姆定律課文配套課件ppt，共35頁。PPT課件主要包含了在第一節中我們學到，Ik?U，恰好和1R相等，k?U，k1R，歐姆定律，應用歐姆定律，R30Ω，∵串聯電路，∵同一導體電阻R不變等內容，歡迎下載使用。

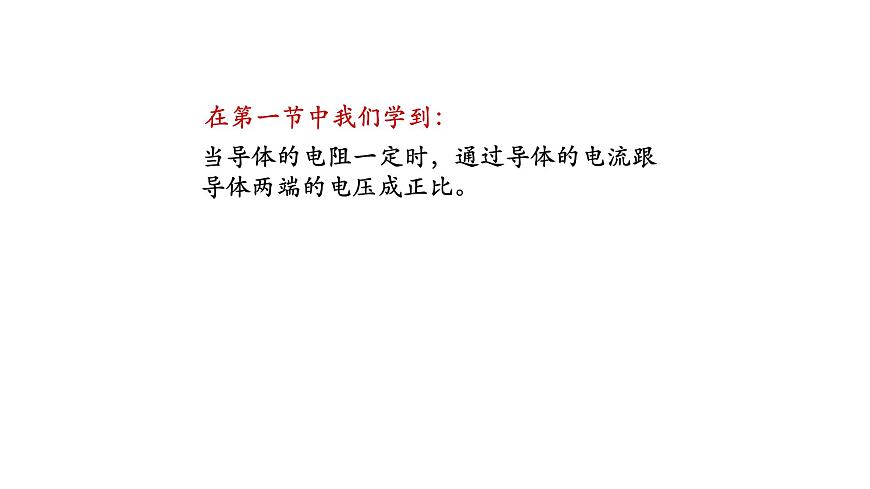

當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比。

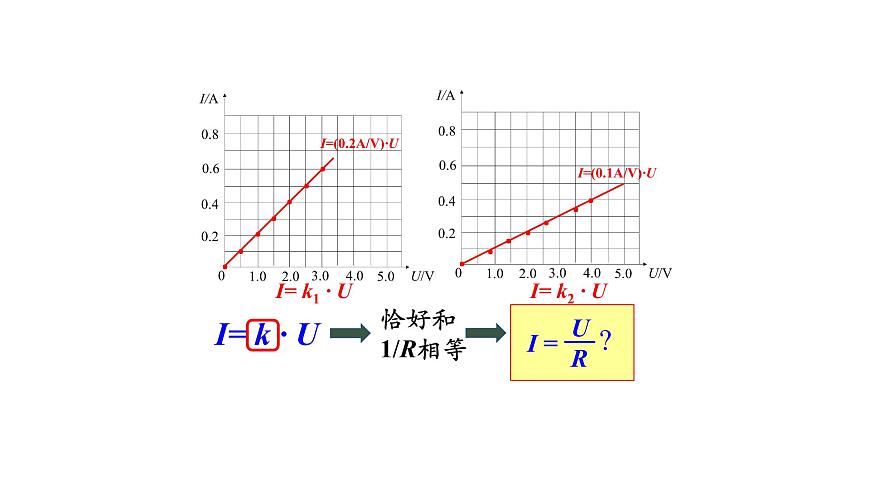

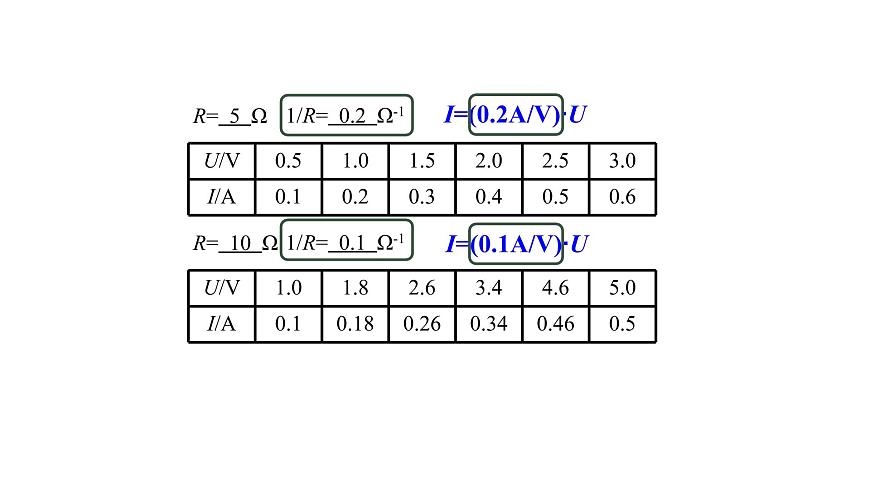

I=(0.2A/V)?U
I=(0.1A/V)?U
1/R= 0.1 Ω-1
1/R= 0.2 Ω-1

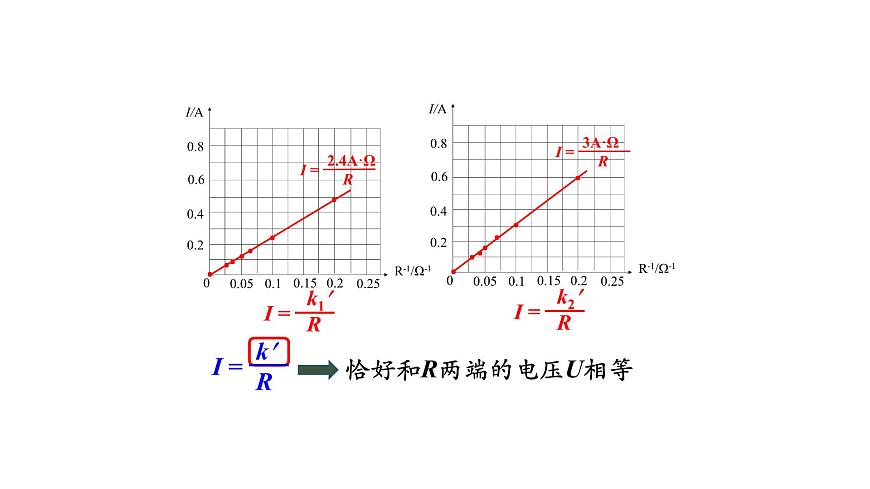

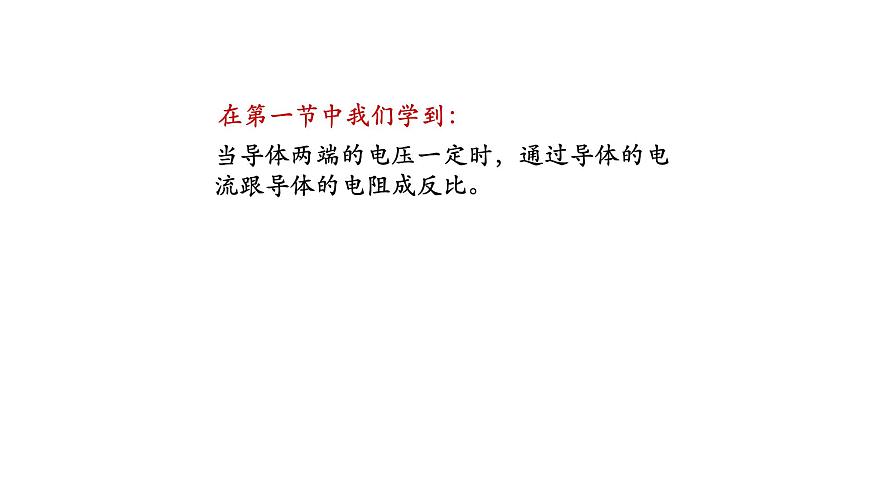

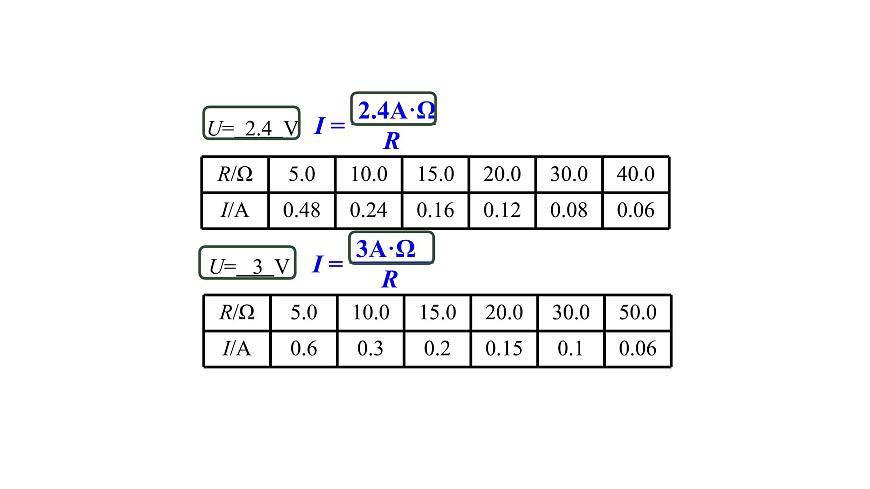

當導體兩端的電壓一定時，通過導體的電流跟導體的電阻成反比。
恰好和R兩端的電壓U相等
1．歐姆定律的內容：　　導體中的電流，跟這段導體兩端的電壓成正比，跟這段導體的電阻成反比。

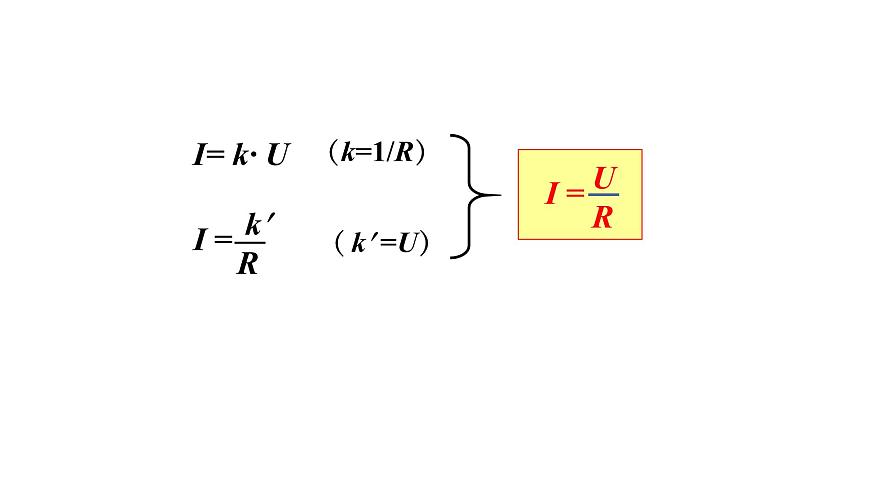

2．歐姆定律的數學表達式
問題1 一輛汽車的車燈接在12 V的電源兩端，燈絲的電阻為30 Ω。通過燈絲的電流有多大？
解：根據題意畫出等效電路圖
問題2 一個導體的電阻是6Ω，通過它的電流是0.4A。若要測量此時導體兩端的電壓，應選用電壓表（如圖所示）的哪個檔位？
U =IR =0.4A×6 Ω =2.4V
問題3 如圖所示是小輝自制的一個檸檬電池。當他把一只小電阻接入電路中時，測得通過電阻的電流為0.2A，電阻兩端的電壓為0.6V。小輝由此可得出小電阻的阻值為多少歐姆？
問題4 在探究電流與電壓關系的實驗中，有一同學誤把電壓表接在了滑動變阻器兩端，發現電壓表的示數為1.5V。已知定值電阻R的大小為5Ω，電路兩端電壓為4.5V。請你幫助這名同學判斷一下此時流經定值電阻R的電流為多少安培？
∴UR=U-Up =4.5V-1.5V=3V
思考5 小剛為了了解鉛筆芯電阻的大小，他在一支鉛筆芯兩端加了3V電壓，測通過鉛筆芯的電流是0.15A，若加在這支鉛筆芯兩端的電壓增加到6V時，通過它的電流又是多少安培？
問題5 小剛想了解一下鉛筆芯電阻的大小，他在一支鉛筆芯兩端加了3V電壓，測通過鉛筆芯的電流是0.15A；若加在這支鉛筆芯兩端的電壓增加到6V時，通過它的電流又是多少安培？
電阻是導體本身的一種性質，不隨電壓變化而變化。
理解 ①歐姆定律反映同一段電路中、同一狀態下I、U、R之間的關系。
思考1：變形公式 ，能否表明電阻一定時電壓與電流成正比呢？
電阻一定時電流與電壓成正比
思考2：變形公式 ，能否表明電阻與電壓成正比，與電流成反比呢？
由長度、材料、橫截面積決定
問題6 根據歐姆定律公式I=U/R ，變形得到R=U/I 。對此，下列說法中正確的是A．導體電阻的大小跟導體兩端的電壓成正比 B．導體電阻的大小跟導體中的電流成反比 C．當導體兩端電壓為零時，導體電阻也為零 D．導體電阻的大小不由導體兩端的電壓和通 過導體的電流決定
1.歐姆定律：通過導體的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。2.表達式 變形公式3.等效電路圖4.注意：同一性 同時性
