初中物理人教版九年級全冊第5節 串、并聯電路中電流的規律完美版ppt課件

這是一份初中物理人教版九年級全冊第5節 串、并聯電路中電流的規律完美版ppt課件，文件包含155《串并聯電路中電流的規律》課件pptx、探究串聯電路的電流規律mp4、探究串聯規律swf、探究并聯電路的電流規律mp4、探究并聯規律swf等5份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

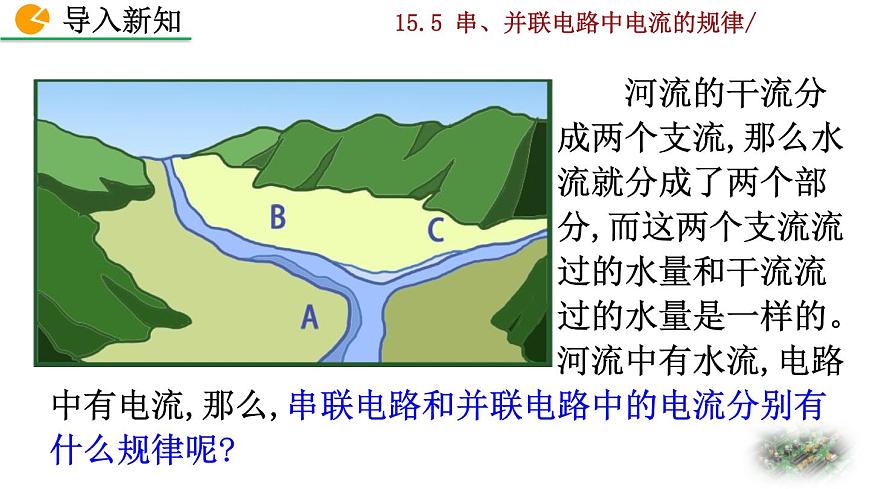

河流的干流分 成兩個支流,那么水 流就分成了兩個部 分,而這兩個支流流 過的水量和干流流 過的水量是一樣的。 河流中有水流,電路中有電流,那么,串聯電路和并聯電路中的電流分別有什么規律呢?

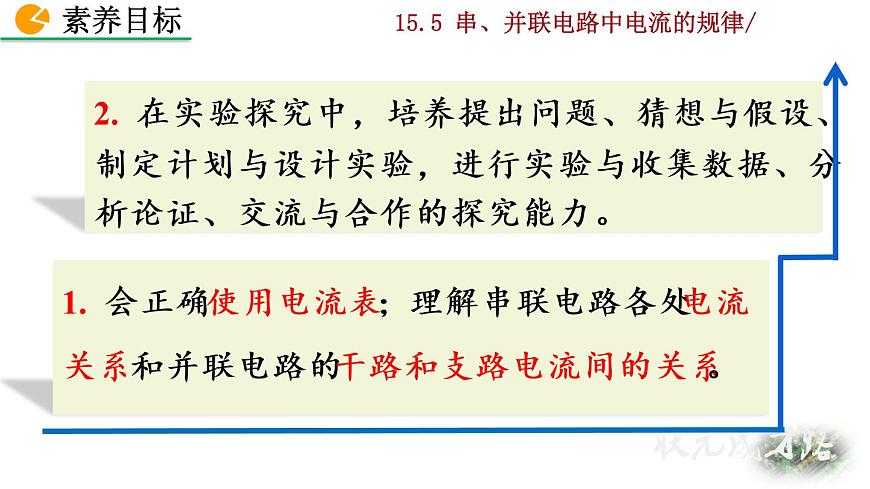

1. 會正確使用電流表；理解串聯電路各處電流關系和并聯電路的干路和支路電流間的關系。
2. 在實驗探究中，培養提出問題、猜想與假設、制定計劃與設計實驗，進行實驗與收集數據、分析論證、交流與合作的探究能力。
串聯電路中各點的電流相等。

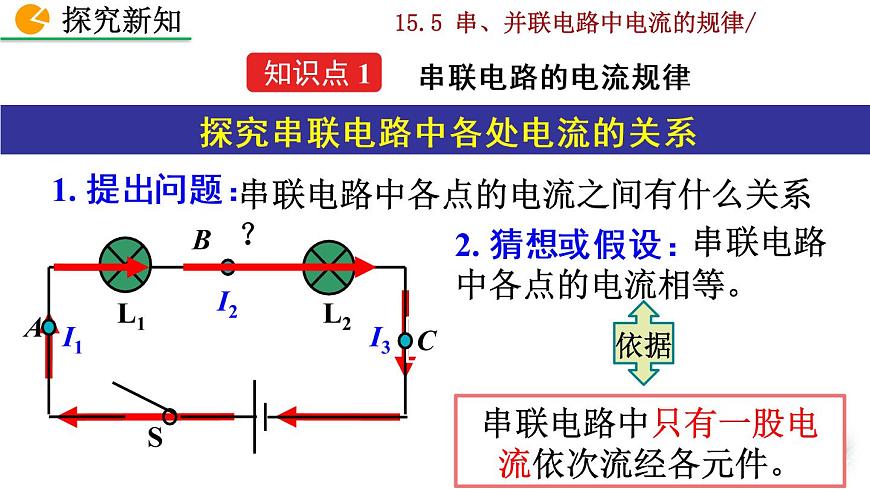

串聯電路中各點的電流之間有什么關系？
串聯電路中只有一股電流依次流經各元件。
探究串聯電路中各處電流的關系

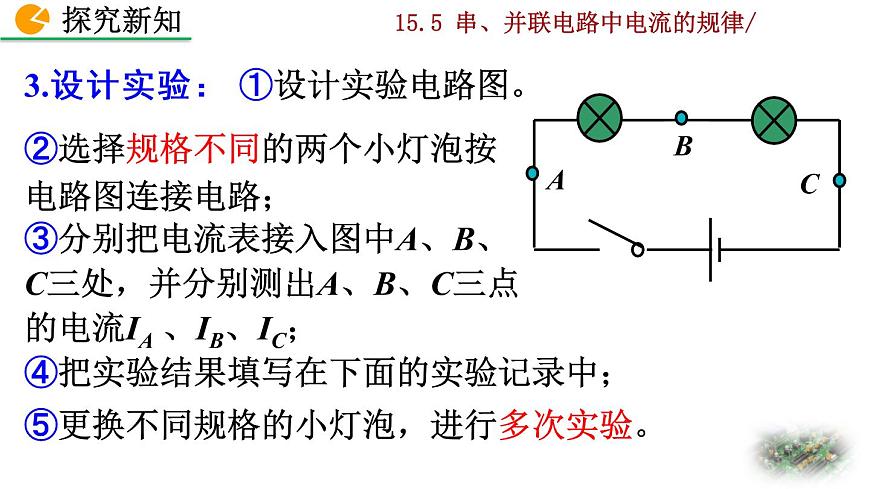

②選擇規格不同的兩個小燈泡按電路圖連接電路；③分別把電流表接入圖中A、B、C三處，并分別測出A、B、C三點的電流IA 、IB、IC；④把實驗結果填寫在下面的實驗記錄中；
⑤更換不同規格的小燈泡，進行多次實驗。

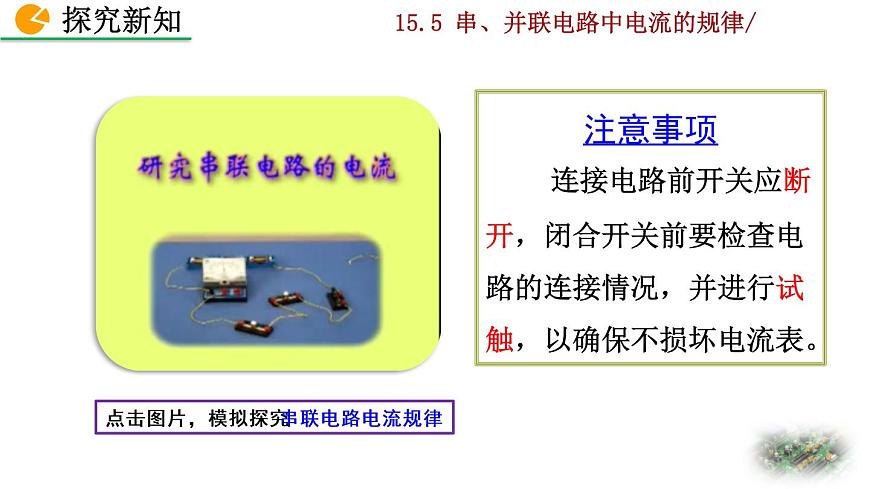

點擊圖片，模擬探究串聯電路電流規律
注意事項 連接電路前開關應斷開，閉合開關前要檢查電路的連接情況，并進行試觸，以確保不損壞電流表。

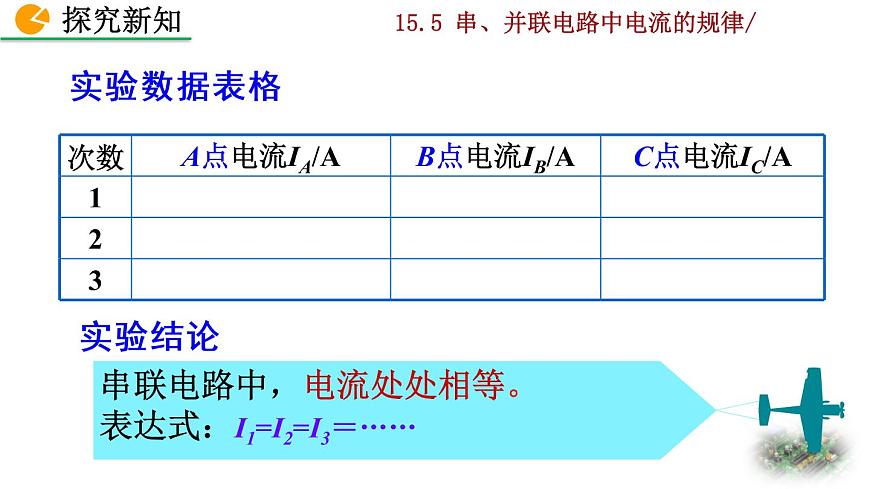

串聯電路中，電流處處相等。表達式：I1=I2=I3＝……

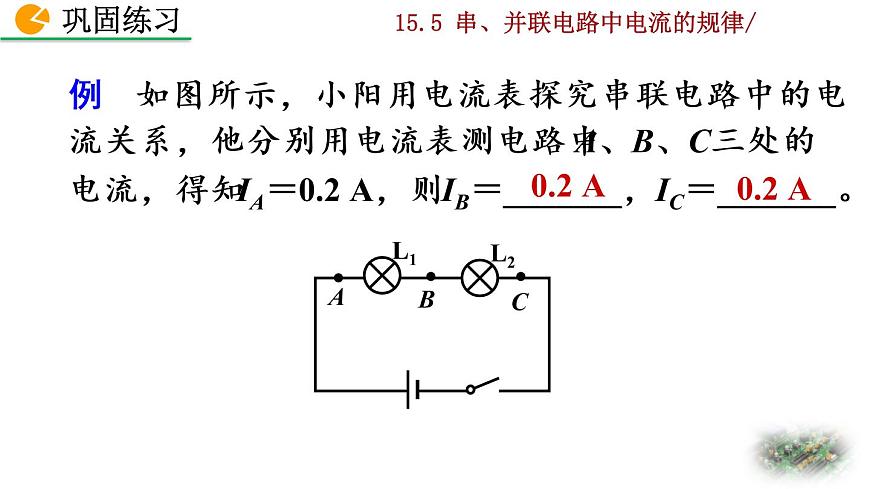

例 如圖所示，小陽用電流表探究串聯電路中的電流關系，他分別用電流表測電路中A、B、C三處的電流，得知IA＝0.2 A，則IB＝_______，IC＝_______。
例 圖甲是探究串聯電路中的電流關系的電路圖，開關閉合后電流表A1的示數如圖乙，那么電流表A2的示數應是_______A。
并聯電路中干路電流等于各支路電流之和。
并聯電路中干路電流與各支路電流有什么關系？
電流有兩條以上路徑，電流出現分與合，分合前后，大小不變。
探究并聯電路中各處電流的關系
①設計實驗電路圖；②按電路圖連接電路；③分別把電流表接入圖中A、B、C三處，并分別測出A、B、C三點的電流IA 、IB、IC；④把實驗結果填寫在下面的實驗記錄中；⑤更換不同規格的小燈泡，進行多次實驗。
點擊圖片，模擬探究并聯電路電流規律
并聯電路中，干路電流等于各支路電流之和。表達式：I=I1+I2+……
例 如圖所示電路，閉合開關后，兩盞燈都發光，比較a、b、c、d四處電流的大小，其中一定錯誤的是（　 ）A．Ib=Ic B．Ic＜Ia C．Ia=Id D．Ib＞Id
例 如圖所示是一種LED手電筒，它用兩節干電池做電源，由6個LED并聯組成，每只LED的額定電流為15mA，則這種LED手電筒正常工作時的總電流為________mA=________A。
1. 在一個電路中有兩個用電器，用電流表測量時，如發現通過每個電器的電流不相同,則這兩個用電器的連接一定是______；如發現通過每個用電器的電流相同，則這兩個用電器的連接_________________________。
可能是串聯、也可能是并聯
2.如圖所示電路圖，電流表A1的示數為0.9 A，A3的示數為0.4 A，則通過L1的電流是 ______，通過L2的電流是______，通過干路的電流是______。
3.如圖所示，已知A1的示數是0.8A， A2的示數是1.5A，則通過燈L1的電流是_________A，燈L2的電流是________A。
4.如圖所示，電流表A1、A2和A3的示數分別為1.2A、0.8A和0.3A，那么 通過燈L1的電流是_______A, L2的電流是_______A, L3的電流是________A。
5. 有L1和L2兩只燈泡串聯在電路中，閉合開關后發現L1很亮，L2很暗，那么 （ ）
A.L1中電流較大 B.L2中電流較大C.L1和L2中的電流一樣大D.由于燈的亮度不同故無法比較電流的大小
1. 在一次實驗中，某位同學按照圖（甲）所示的電路正確連接。閉合開關S后，他發現兩塊電流表指針的偏轉角度相同，都如圖（乙）所示。則通過燈泡L1和L2的電流分別為 （　?。〢．0.16A，0.8A B．0.64A，0.8A C．0.64A，0.16A D．0.16A，0.64A
2.在下圖所示的電路中，電流表A1的示數為1.2 A，電流表A2的示數為0.5 A。求：通過燈泡L1的電流I1和通過燈泡L2的電流I2。
解：干路中總電流為 I=1.2A; 通過L2的電流為 I2=0.5A， 所以通過L1的電流 I1=I-I2=1.2A-0.5A=0.7A。
干路電流等于各支路電流之和
完成課后“動手動腦學物理”練習
