人教版九年級全冊第5節 串、并聯電路中電流的規律教案配套ppt課件

這是一份人教版九年級全冊第5節 串、并聯電路中電流的規律教案配套ppt課件，共22頁。PPT課件主要包含了學習定位，什么是串聯電路，什么是并聯電路，進行實驗，分析和論證，電流→水流，類比→領悟，“串聯”，IAIBIC，知識應用等內容，歡迎下載使用。

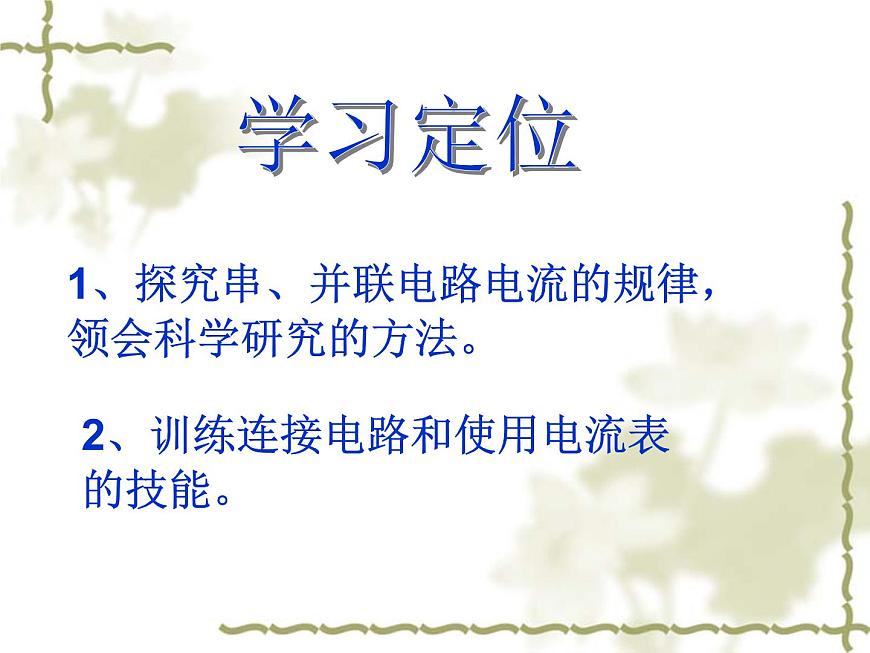

1、探究串、并聯電路電流的規律，領會科學研究的方法。
2、訓練連接電路和使用電流表的技能。

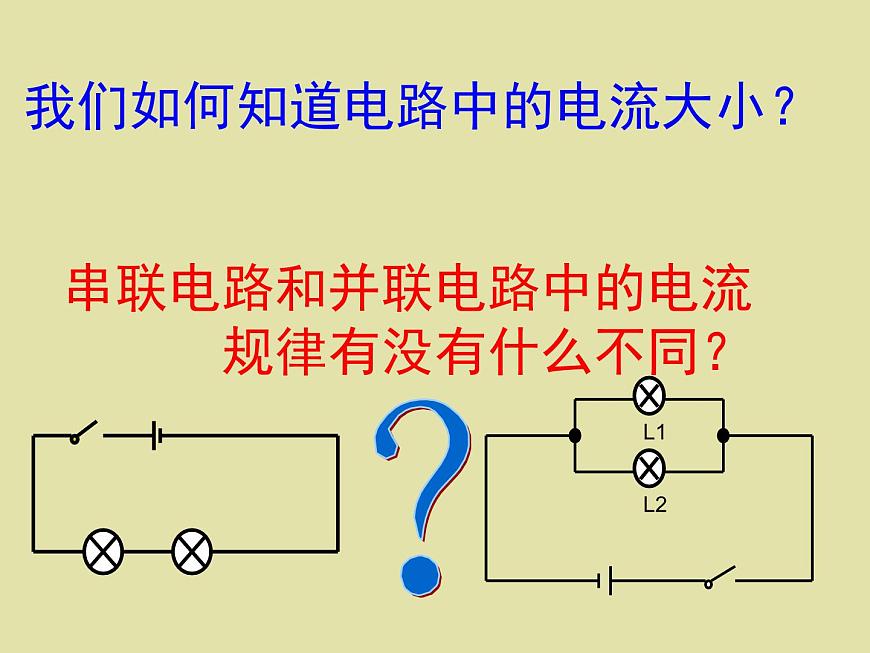

我們如何知道電路中的電流大??？
串聯電路和并聯電路中的電流規律有沒有什么不同？

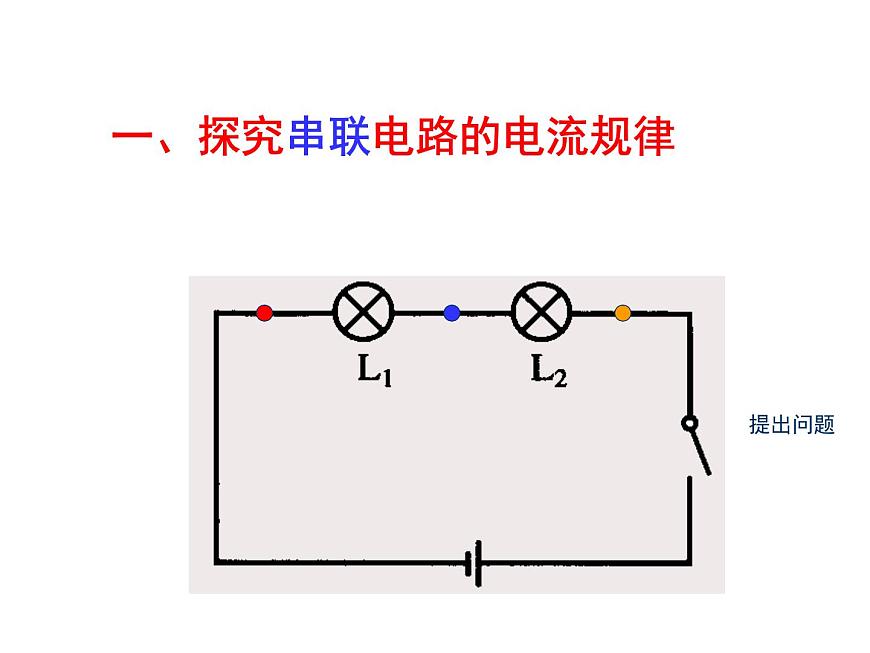

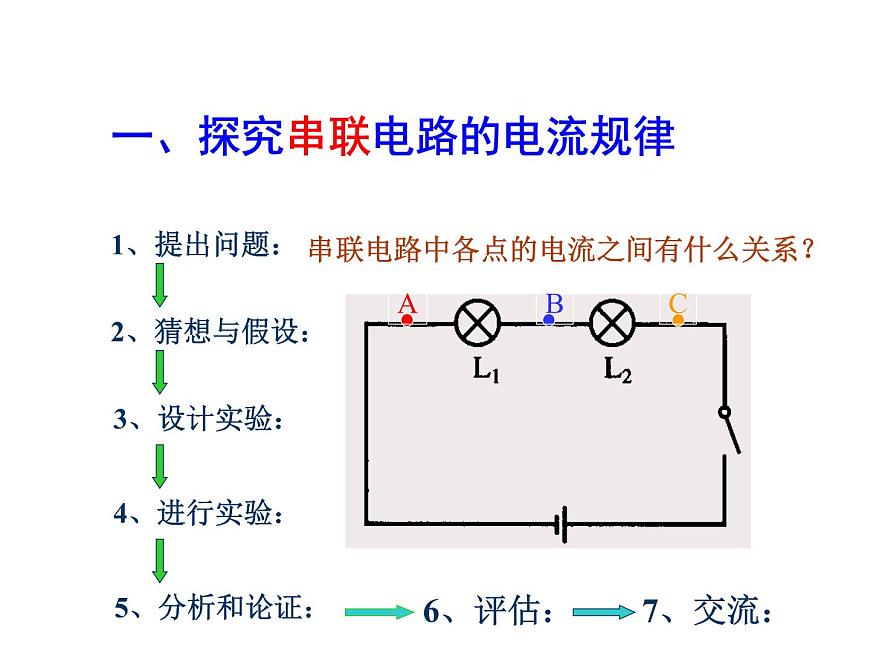

一、探究串聯電路的電流規律
串聯電路中各點的電流之間有什么關系？

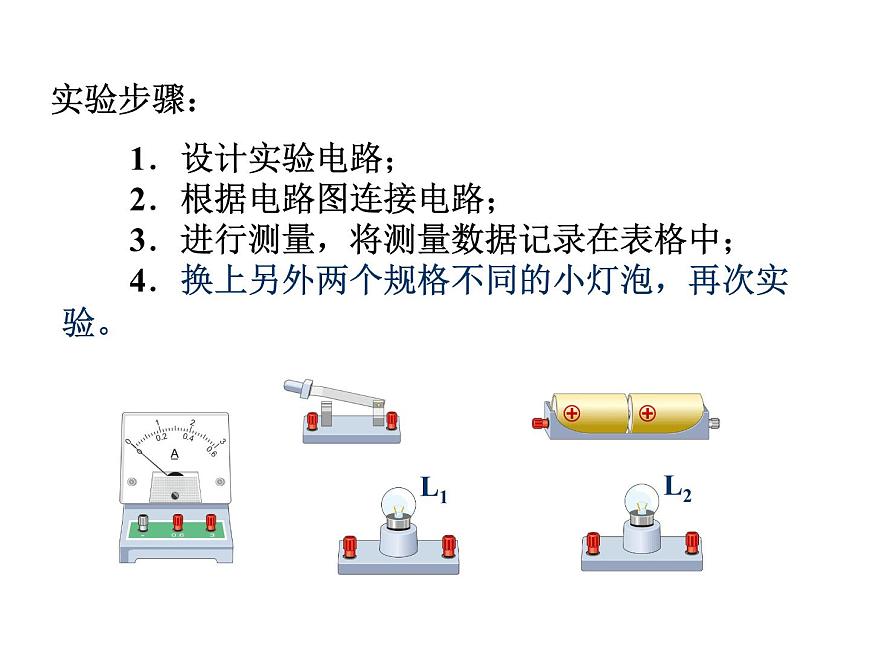

　　1．設計實驗電路；　　2．根據電路圖連接電路；　　3．進行測量，將測量數據記錄在表格中；　　4．換上另外兩個規格不同的小燈泡，再次實驗。
結論：串聯電路中電流處處相等
I=I1=I2=……=In
0.18A 0.18A 0.18A
0.2A 0.2A 0.2A
有一種節日彩燈上串聯著20只小燈泡．如果電源插頭處的電流為200 mA，那么，通過每只小燈泡的電流是多大?
二、探究并聯電路的電流規律
并聯電路中干路電流與各支路電流有什么關系？
結論：并聯電路中干路電流等于各支路電流之和
I=I1+I2+……+In
0.2A 0.22A 0.42A
0.22A 0.24A 0.46A
并聯電路干路電流等于各支路電流之和？
1．某同學家中有一臺電視機、一臺洗衣機、兩盞照明燈，它們是并聯著的，工作時的電流分別為200mA、1 A、300mA和250mA．如果干路中的電流不許超過3A，這些用電器是否可以同時使用？
一、探究物理問題的七個環節： 1、提出問題 4、進行實驗 2、猜想與假設 5、分析與論證 3、設計實驗 6、評估 7、交流
二、在串聯電路中，電流處處相等。
三、在并聯電路中，干路電流等于各支路電流之和。
1、如圖所示，串聯電路中，把電流表分別連接在a,b,c處，閉合開關，測得的電流分別為Ia、Ib、Ic，這三個電流之間的關系是Ia Ib Ic
2、如圖所示，并聯電路中，把電流表分別連接在a,b,c處，閉合開關，測得的電流分別為Ia、Ib、Ic，這三個電流之間的關系是Ia Ib Ic
3.有L1和L2兩只燈串聯在某電路中，閉合開關后發現L1很亮，L2較暗，那么[ ]A．L1中的電流較大B．L2中的電流較大C．L1和L2中的電流是相等的D．由于燈的亮暗不同，故無法比較電流大小
4、如圖所示，用電流表測量電流時，發現兩個電流表的指針在同一個位置，則電流表A1的示數為 ，A2的示數為 ，燈L1中的電流是 .
