第十六章《電壓電阻》測試卷含解析-九年級物理全一冊【人教版】

這是一份第十六章《電壓電阻》測試卷含解析-九年級物理全一冊【人教版】，共14頁。

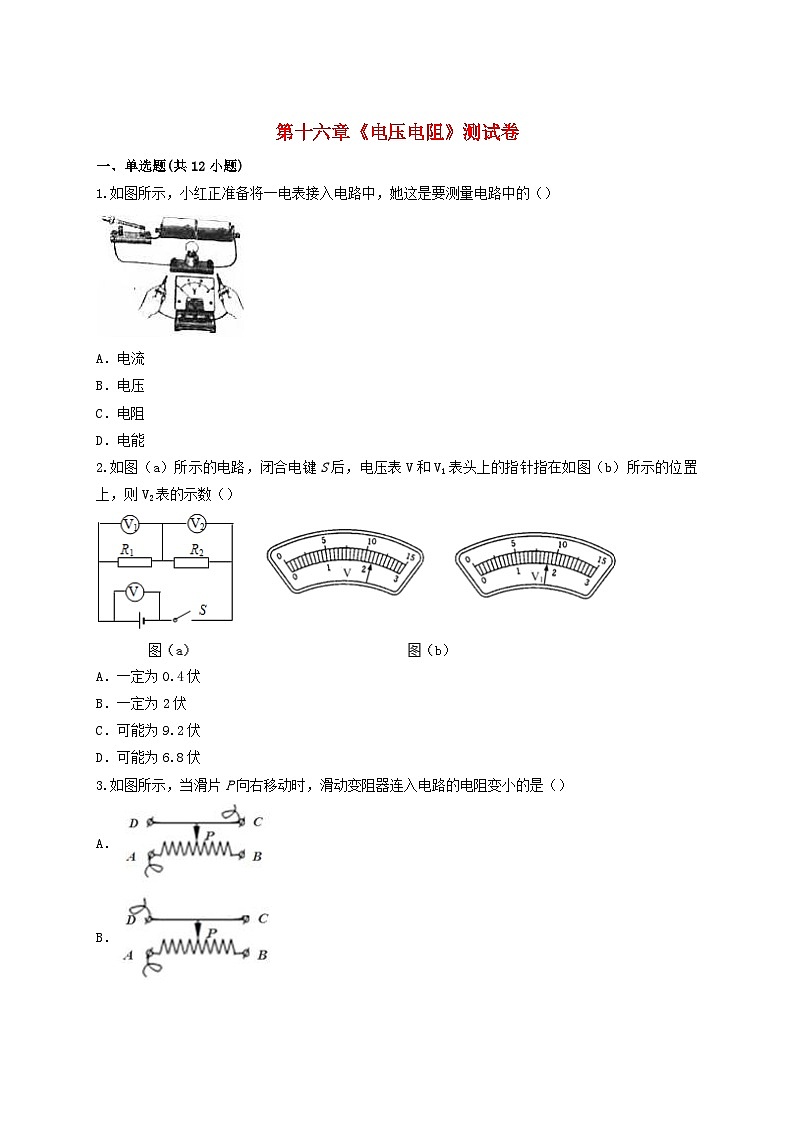

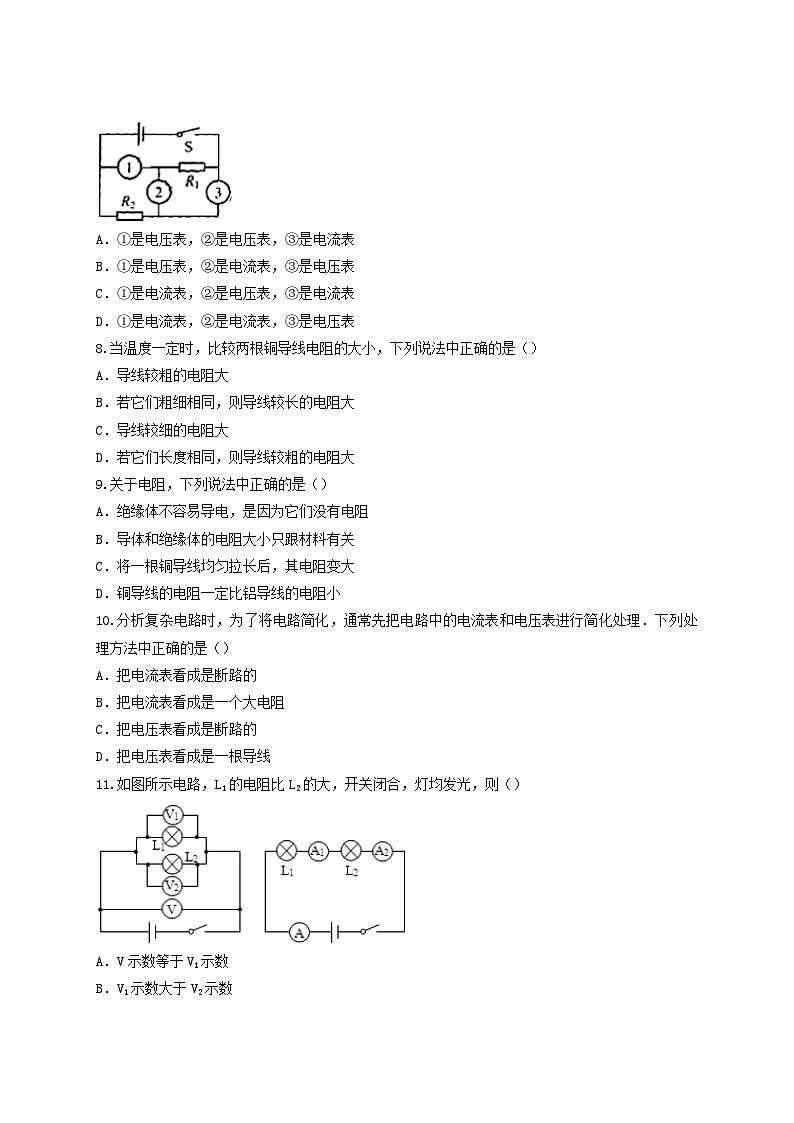

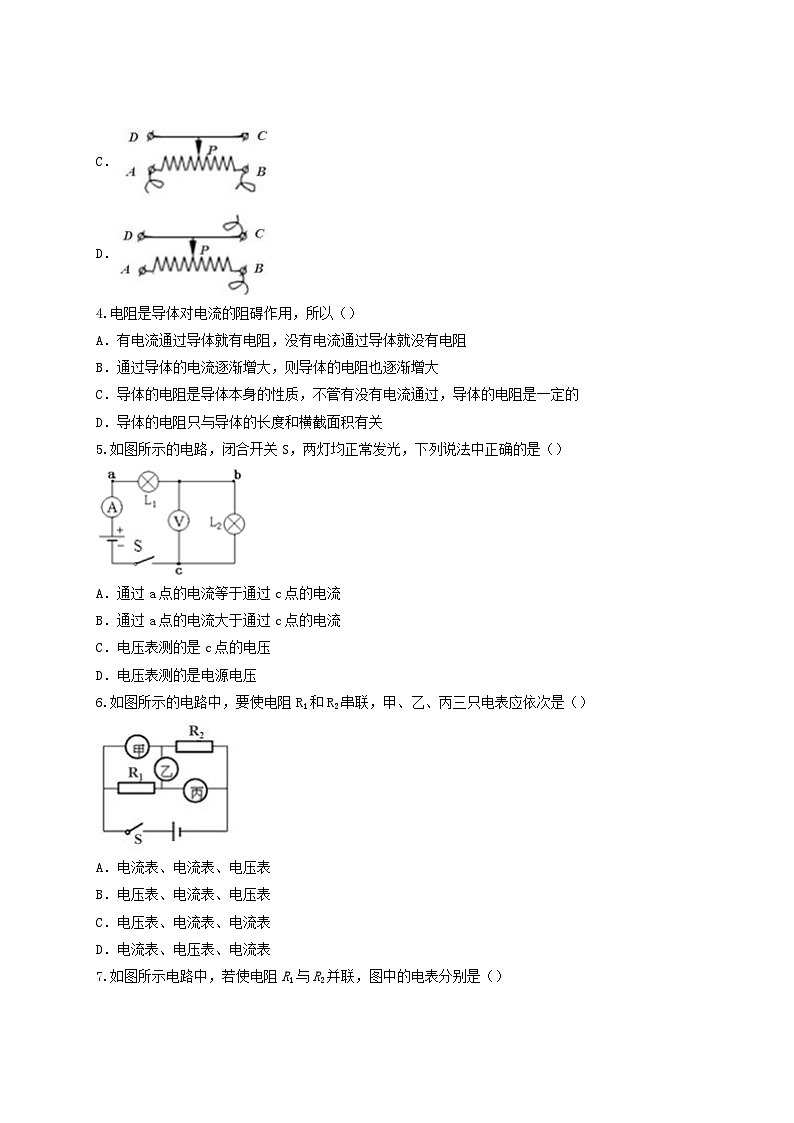

第十六章《電壓電阻》測試卷 一、單選題(共12小題) 1.如圖所示，小紅正準備將一電表接入電路中，她這是要測量電路中的（） A．電流 B．電壓 C．電阻 D．電能 2.如圖所示的電路，閉合電鍵S后，電壓表V和V1表頭上的指針指在如圖所示的位置上，則V2表的示數（） A．一定為0.4伏 B．一定為2伏 C．可能為9.2伏 D．可能為6.8伏 3.如圖所示，當滑片P向右移動時，滑動變阻器連入電路的電阻變小的是（） A． B． C． D． 4.電阻是導體對電流的阻礙作用，所以（） A．有電流通過導體就有電阻，沒有電流通過導體就沒有電阻 B．通過導體的電流逐漸增大，則導體的電阻也逐漸增大 C．導體的電阻是導體本身的性質，不管有沒有電流通過，導體的電阻是一定的 D．導體的電阻只與導體的長度和橫截面積有關 5.如圖所示的電路，閉合開關S，兩燈均正常發光，下列說法中正確的是（） A．通過a點的電流等于通過c點的電流 B．通過a點的電流大于通過c點的電流 C．電壓表測的是c點的電壓 D．電壓表測的是電源電壓 6.如圖所示的電路中，要使電阻R1和R2串聯，甲、乙、丙三只電表應依次是（） A．電流表、電流表、電壓表 B．電壓表、電流表、電壓表 C．電壓表、電流表、電流表 D．電流表、電壓表、電流表 7.如圖所示電路中，若使電阻R1與R2并聯，圖中的電表分別是（） A．①是電壓表，②是電壓表，③是電流表 B．①是電壓表，②是電流表，③是電壓表 C．①是電流表，②是電壓表，③是電流表 D．①是電流表，②是電流表，③是電壓表 8.當溫度一定時，比較兩根銅導線電阻的大小，下列說法中正確的是（） A．導線較粗的電阻大 B．若它們粗細相同，則導線較長的電阻大 C．導線較細的電阻大 D．若它們長度相同，則導線較粗的電阻大 9.關于電阻，下列說法中正確的是（） A．絕緣體不容易導電，是因?yàn)樗鼈儧](méi)有電阻 B．導體和絕緣體的電阻大小只跟材料有關 C．將一根銅導線均勻拉長后，其電阻變大 D．銅導線的電阻一定比鋁導線的電阻小 10.分析復雜電路時，為了將電路簡化，通常先把電路中的電流表和電壓表進行簡化處理．下列處理方法中正確的是（） A．把電流表看成是斷路的 B．把電流表看成是一個大電阻 C．把電壓表看成是斷路的 D．把電壓表看成是一根導線 11.如圖所示電路，L1的電阻比L2的大，開關閉合，燈均發光，則（） A．V示數等于V1示數 B．V1示數大于V2示數 C．A示數大于A1示數 D．A2示數大于A1示數 12.如圖所示的電路中，當開關S閉合時，電壓表是測量（） A．L1燈兩端的電壓 B．L2燈兩端的電壓 C．電源電壓 D．L2燈和電源電壓兩端電壓 二、填空題(共3小題) 13.如圖所示，要使接入電路的電阻增大，滑動變阻器的滑片P應該向______端移動． 14.如圖所示，是小華家里自來水表的表盤，其示數為________m3，如果自來水公司收費標準為2元/噸，且這些水全部被小華家使用，她家應向自來水公司交費________元． 15.用電壓表測電壓時，讓電壓表與被測用電器______聯，使電流從正接線柱流入，從負接線柱流出，被測電壓不能超過電壓表的______測量值． 三、實驗題(共3小題) 16.毛剛同學按如圖所示的電路進行實驗，得到下列的實驗數據． （1）由圖可知L1、L2連接方式是______； （2）由表中的實驗數據中A1、A2的示數可得出結論______； （3）由表中的實驗數據V1、V2、V3的示數可得出結論______． 17.藍蘭在探究“串聯電路各部分電路的電壓與總電壓的關系”的實驗中，已選用的器材是：電源一個，電壓恒定為6V；開關一個；小燈泡L1、L2，分別標有“2.5V0.5A”和“3.8V0.5A“；電壓表一個；導線若干． （1）藍蘭按圖1連好電路，閉合開關S，電壓表的示數如圖2所示，則此時L1兩端的電壓是______V． （2）藍蘭測量L2兩端的電壓時，只把電壓表與A點連接的接線柱改接到C點．這樣做______（選填“能”或“不能”）測量L2兩端的電壓，原因是______． （3）測量AC間的電壓UAC時，電壓表量程應選用______． （4）為了方便進行多次實驗，還必須添加的一種器材是______，其作用是______ 18.某小組同學通過實驗研究導體電阻的大小與哪些因素有關，如圖所示，他們?cè)诔叵聦M截面積、長度不同的各種電阻絲接入電路的AB兩點間，同時用電流表和電壓表測量電流、電壓，計算出相應的電阻值，將數據記錄在表一、表二中． 表一：銅絲 表二：康銅絲 （1）分析比較實驗序號1與4、或2與6、或7與8可得出的初步結論是：常溫下，導體的材料、長度相同，導體的橫截面積越大，電阻______． （2）分析比較實驗序號1與8、或4與7、或5與9可得出的初步結論是：常溫下，______． （3）分析比較實驗序號1與2與3的相關數據可得出的初步結論是：常溫下，______． 四、計算題(共3小題) 19.如圖所示，電源電壓為12V且保持不變，電壓表V1的示數為7V，電壓表V2的示數為9V，燈L1、L2、L3兩端的電壓U1、U2、U3分別是多少？ 20.在如圖所示的電路中，電壓表V的示數為6V，電流表A1的示數為0.5A，電流表A2的示數為0.4A．試問：通過L1的電流和L2兩端的電壓分別是多少？ 21.如圖所示的電路，電源電壓為3V，閉合開關，電壓表示數為1V，求： （1）燈泡L1兩端的電壓． （2）燈泡L2兩端的電壓． 五、作圖題(共3小題) 22.在如圖所示的電路中，有兩根導線尚未連接，請用筆畫線代替導線補上．要求：燈L與滑動變阻器R并聯，且當滑動變阻器的滑片向左移動時，電流表的示數變?。? 23.如圖所示，在方框內分別填入小燈泡和電流表的元件符合，使電路正常工作，并標出電流表的“+”“-”接線柱． 24.試在圖○中填入表示電壓表或電流表的字母“V”或“A”，同時在其兩側標上代表該表兩個接線柱的“+”，“-”號．  答案解析 1.【答案】B 【解析】據圖可知，此時的電表是電壓表，即是用來測量某電路兩端電壓的儀表，應該并聯在電路中，故B正確使用 2.【答案】C 【解析】根據串聯電路的電壓特點：在串聯電路中，總電壓等于各用電器兩端電壓之和． 由圖知， ①電壓表V選擇0～15V量程時，讀數為11V，如果V1選擇0～15V量程，讀數為9V，則V2的示數為11V-9V=2V；如果V1選擇0～3V量程，讀數為1.8V，則V2的示數為11V-1.8V=9.2V； ②如果電壓表V選擇0～3V量程時，讀數為2.2V，V1一定選擇0～3V量程，讀數為1.8V，則V2的示數為2.2V-1.8V=0.4V． 所以電壓表V2的示數為9.2V或0.4V． 3.【答案】D 【解析】A、圖中接A、C接線柱；故當滑片向右移動時，連入電路的電阻絲的長度變大，連入電路的電阻變大，故A不符合題意． B、圖中接A、D接線柱；故當滑片向右移動時，連入電路的電阻絲的長度變大，連入電路的電阻變大，故B不符合題意． C、圖中接A、B接線柱；故當滑片向右移動時，連入電路的電阻絲的長度不變，連入電路的電阻不變，故C不符合題意． D、圖中接B、C接線柱；故當滑片向右移動時，連入電路的電阻絲的長度變小，連入電路的電阻變小，故D符合題意． 4.【答案】C 【解析】導體的電阻是導體本身的性質，不管有沒有電流通過，導體的電阻是一定的，電阻與材料、長度、橫截面積有關． 5.【答案】A 【解析】A、因?yàn)榇?lián)電路電流處處相等，故通過a點的電流等于通過c點的電流，故A正確； B、通過a點的電流應等于通過c點的電流，故B錯誤； C、電壓表與燈泡L2并聯，測的是燈泡L2兩端的電壓，故C錯誤； D、電壓表與燈泡L2并聯，測的是燈泡L2兩端的電壓；不是測電源電壓，故D錯誤. 6.【答案】B 【解析】電流表在電路中相當于導線，電壓表相當于開路，所以電流表不能和用電器并聯，電壓表不能和用電器串聯．因此甲、丙只能為電壓表，乙必須填入電流表，這樣組成的是串聯電路． 7.【答案】C 【解析】在圖中，要想電路中R1和R2并聯，則②內必須填相當于開路的電壓表，而①和③分別與R1和R2串聯，必須填入相當于導線的電流表． 8.【答案】B 【解析】電阻的大小不僅跟導體的材料有關，還跟材料的長度和橫截面積大小有關，所以選項A、C都不正確． 在溫度、橫截面積和材料相同時，長的銅絲電阻大，故B正確． 在溫度、長度和材料相同時，導體的橫截面積越小，即導線越細，電阻越大，故D選項錯誤． 9.【答案】C 【解析】A、絕緣體不容易導電，是因?yàn)樗鼈兊碾娮韬艽?，故A錯誤； B、決定導體電阻大小的因素有長度、材料和橫截面積，故B錯誤； C、因?yàn)椴牧喜蛔儠r(shí)，橫截面積越小、長度越長的電阻越大，故C正確； D、因?yàn)殡娮璧拇笮〕伺c材料有關外，還和長度及橫截面積有關，故D錯誤． 10.【答案】C 【解析】電流表內阻很小，電阻和導線差不多；電壓表內阻很大，如果和燈串聯，則會造成電流過小，燈不發光，相當于斷路．故A、B、D不正確，C正確． 11.【答案】A 【解析】（1）由左圖可知，L1、L2并聯，電表V1測L1兩端電壓，電表V2測L2兩端電壓，電壓表V測電源電壓，并聯電路中各支路電壓相等，都等于電源電壓．故V示數等于V1示數，等于V2示數，故A正確、B錯誤； （2）由右圖可知，L1、L2串聯，在串聯電路中，電流處處相等，因此A示數等于A1示數，等于A2示數，故CD錯誤． 12.【答案】B 【解析】電壓表側電壓時，應當并聯在電路中，即與被測電路并聯；此題中，電壓表與燈泡L2并聯；故電壓表是測L2兩端的電壓； 13.【答案】右 【解析】由圖可知，滑動變阻器下端接線柱連接的是A，連入電路的電阻為AP段，所以要使滑動變阻器接入電路中的電阻變大，則滑片向右端移動． 14.【答案】1123.2，2246.4． 【解析】水表的示數：1×1000m3+1×100m3+2×10m3+3×1m3+2×0.1m3=1123.2m3； 由ρ=得：m=ρV， 水的質量：m水=ρ水V水=1.0×103kg/m3×1123.2m3=1.1232×106kg=1.1232×103t， 應付水費=2元/t×1.1232×103t=2246.4元． 15.【答案】并；最大． 【解析】電壓表的連接方法：電壓表應與被測用電器并聯；電流必須從正接線柱流入，從負接線柱流出；被測電壓不能超過電壓表的最大測量值． 16.【答案】（1）串聯；（2）串聯電路中處處電流相等；（3）串聯電路中總電壓等于各部分電壓之和． 【解析】（1）根據電路圖可知，L1、L2順次連接，因此L1與L2串聯； （2）由表格數據可知，電流表A1表示數和A2示數均為0.5A，故可得結論：串聯電路中各處的電流相等； （3）由表格數據可知，電壓表V的示數等于電壓表V1和V2的示數之和，故可得結論：串聯電路中總電壓等于各部分電壓之和． 17.【答案】（1）2.4；（2）不能；電壓表正負接線柱接反；（3）0～15V；（4）滑動變阻器；改變電路中的電流（電壓）． 【解析】（1）電壓表的量程為0～3V，分度值為0.1V，示數為2.4V； （2）只把電壓表與A點連接的接線柱改接到C點，這樣電壓表的正負接線柱接法錯誤，不能測出L2兩端的電壓； （3）AC兩端的電壓等于電源電壓，等于6V，所以電壓表應選擇0～15V的量程； （4）為了方便進行多次實驗，可在電路中串聯滑動變阻器來改變電路中的電流或電壓． 18.【答案】（1）越??；（2）導體的橫截面積、長度相同，材料不同，電阻不同，且銅絲的電阻比康銅絲的?。唬?）導體的材料和橫截面積相同時，導體的電阻與長度成正比． 【解析】影響電阻大小的因素是材料、長度、橫截面積，根據控制變量法，要研究其中一個因素與電阻的關系，就必控制其他兩個相同，分析表一、表二數據結合控制變量法得到答案． ①?gòu)谋碇袛?shù)據可知，1與4、或2與6或7與8的材料相同，長度相同，橫截面積不同，電阻不同，故而得到結論：常溫下，導體的材料、長度相同，導體的橫截面積越大，電阻越小； ②根據實驗序號1與8或4與7或5與9可知，這幾組導線的橫截面積和長度相同，材料不同，電阻不同．可以得出的結論是：常溫下，導體的橫截面積、長度相同，材料不同，電阻不同，且銅絲的電阻比康銅絲的?。?③根據實驗序號1與2與3可知，1與2橫截面積、材料相同，2是1長度的2倍，2的電阻是1的2倍，2與3橫截面積、材料、長度相同，電阻相同，可得出的結論是：常溫下導體的材料和橫截面積相同時，導體的電阻與長度成正比． 19.【答案】解： 由圖可知，L1、L2、L3串聯，電壓表V1測L1和L2兩端電壓，V2測L2和L3兩端電壓． 則：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V 解得：U1=3VU2=4VU3=5V． 答：三只燈泡L1、L2、L3兩端的電壓分別為U1為3V，U2為4V，U3為5V． 【解析】由電路圖可知，三燈泡串聯，V1測L1、L2兩端的電壓，V2測L2、L3兩端的電壓； 先根據串聯電路的電壓特點求出L1和L2的電壓，再進一步求出L3兩端的電壓． 20.【答案】解：由圖可知：L1、L2并聯，電壓表測量電源的電壓，電流表A2測L2支路的電流，A1測干路電流； 所以U1=U2=U=6V， 通過L1的電流為： I1=I-I2=0.5A-0.4A=0.1A． 答：通過L1的電流為0.1A，L2兩端的電壓為6V． 【解析】由電路圖可知，L1、L2并聯，電壓表測電源的電壓，電流表A2測L2支路的電流，A1測干路電流．根據并聯電路電流特點可知L2兩端的電壓．根據并聯電路電流的特點求出通過L1的電流． 21.【答案】解：（1）電壓表V并聯在L1兩端，所以是測量燈L1兩端的電壓：U1=1V； （2）L1、L2串聯，由串聯電路電壓的規律得：燈L2兩端的電壓：U2=U-U1=3V-1V=2V； 答：（1）燈泡L1兩端的電壓為1V； （2）燈泡L2兩端的電壓為2V； 【解析】由電路圖可知，兩燈泡串聯，電壓表V測量燈泡L1兩端電壓；由串聯電路電壓的規律可求得燈泡L2兩端的電壓. 22.【答案】 【解析】首先，將小燈L與滑動變阻器R并聯；滑動變阻器與電流表串聯． 滑動變阻器的滑片向左移動時，電流表的示數逐漸變小，則滑動變阻器接入電路的電阻變大，因此將滑動變阻器右下接線柱接入電路． 另外還要注意，應使電流從電流表的負接線柱回到電源負極．如圖所示： 23.【答案】 【解析】由圖可知，如果上面的方框內填入小燈泡，下面的方框內填入電流表，那么電流表將并聯在電源兩端了，這樣容易燒壞電流表，這種做法是絕對不允許的；因此上面的方框填電流表，下面的方框填小燈泡，這樣電流表測右邊小燈泡的電流，兩只小燈泡并聯，電流從正接線柱流入，負接線柱流出；如下圖： 24.【答案】 【解析】由圖可知上面的圈串聯在干路上，應為電流表；中間的圈與燈泡L2串聯，應為電流表；下面的圈與燈泡L2并聯，應為電壓表．電流從儀表的正接線柱流入，負接線柱流出． 如下圖所示：
